suomi MAXvent Tyyppi FV31...FV14 ja DN31...DN14 Keskipaineluokan aksiaalipuhaltimet Asennusohje Ohjeet on säilytettävä tarpeen varalta!

Transkriptio

1 MAXvent Tyyppi FV31...FV14 ja DN31...DN14 suomi Keskipaineluokan aksiaalipuhaltimet Asennusohje Ohjeet on säilytettävä tarpeen varalta!

2 Sisältö 1 Yleisiä neuvoja Dokumentaation sisältö Asennusohjeen tavoite Kohderyhmä Vastuuvapauslauseke Tekijänoikeudet Turvallisuus Turvaohjeita Määräystenvastainen käyttö Määräystenmukainen käyttö Tunnisteiden selitys Tuoteturvallisuus Henkilöstövaatimukset, huollellisuusvelvoitteet Laitteeseen kohdistuvat työt Muutokset / Häiriöt laitteita Käyttäjän huolellisuusvelvollisuus Yrityksen ulkopuolinen työvoima Tuotevalikoima Käyttöalue / Käyttöohjeet Laitteen rakenne Ohje ERP-direktiivistä (Energiaa käyttävien tuotteiden ekologinen suunnittelu) Kuljetus, varastointi Osien hävittäminen ja kierrätys Asennuksen Yleisiä neuvoja Käsittely Liitäntäkaapeli ja -rasia Asennus kosteaan tilaan MAXvent-puhallintyypin FV, DN asennus Sähköasennukset Varotoimenpiteet Hyppyjohdin /32

3 5.3 Taajuusmuunnin ja EMC Moottorinsuoja Käyttöönotto Käyttöottokriteerit Ennen ensimmäistä käyntiinajoa on tarkistettava Tarkastettava käyttöönoton yhteydessä Häiriönpoisto Toimintasäännöt häiriötilanteissa Mahdolliset syyt ja aputoimenpiteet Huoltotoimenpiteet Kunnossapito / huolto Puhdistus Liite Uudistettu EY-vaatimustenmuk-aisuusvakuutus Hakemisto Valmistajan lisähuomautus /32

4 Yleisiä neuvoja 1 Yleisiä neuvoja Seuraavien ohjeiden noudattaminen palvelee myös tuoteturvallisuutta. Jos annettuja ohjeita ei noudateta varsinkaan yleisen turvallisuuden, kuljetuksen, varastoinnin, asennuksen, käytön, käyttöolosuhteiden, käyttöönoton, kunnossapidon, huollon, puhdistuksen ja hävityksen/kierrätyksen yhteydessä, tuotetta ei voi enää käyttää turvallisesti, joten se voi aiheuttaa käyttäjän tai muun henkilön ruumiinvamman tai kuoleman. Seuraavien ohjeiden noudattamatta jättäminen voi täten aiheuttaa lakiin perustuvien vahingonkorvausvaatimusten menettämisen sekä vastuun siirtymisen ostajalle vaaralliseksi muuttuneen tuotteen ohjeiden laiminlyönnin seurauksena. 1.1 Dokumentaation sisältö Tämä dokumentti koskee MAXvent-aksiaalipuhaltimen tyyppejä FV ja DN (ks. tyyppikilpi). Tuotteen koko dokumentaatio käsittää puhaltimen asennusohjeen ja moottorin käyttöohjeen. Jotta tuotteen lopullinen sopivuus tilausvahvistuksessa nimettyihin sallittuihin käyttöolosuhteisiin voidaan varmistaa, on välttämätöntä, että puhaltimen asennusohjetta sekä moottorin käyttöohjetta noudatetaan. Tämä koskee erityisesti turvallisuusohjeita, varastointia, kuljetusta, asennusta ja huoltoa. Pyydä moottorin käyttöohje tarvittaessa halutulla kielellä moottorin valmistajalta. Tiedote Puhaltimet, jotka on varustettu merkinnällä (ks. arvokilpi) käyttöpaikasta riippuen on otettava huomioon ilmoitetut ko. tiedot! 1.2 Asennusohjeen tavoite Käyttöohjeeseen on perehdyttävä huolellisesti ennen asennusta ja asennusohje, mikä on tärkeää laitteiden oikean ja turvallisen käytön kannalta! Tämä asennusohje on laadittu pelkästään laitekohtaiset tarpeet huomioiden, se ei missään tapauksessa voi kattaa koko laitteistoa! Oheinen asennusohje on laadittu nimenomaan mainittua laitetta varten ja sen tavoitteena on taata turvallinen työskentely. Manuaali sisältää myös turvaohjeet, joita on noudatettava, sekä laitteen häiriöttömään käyttöön liittyviä tietoja. Asennusohje on säilytettävä laitteen välittömässä läheisyydessä. On huolehdittava siitä, että asennusohje on aina kaikkien laitteella työskentelevien henkilöiden saatavilla. Asennusohje on säilytettävä huolella ja mikäli laite myydään eteenpäin, ohje on luovutettava seuraavalle omistajalle, käyttäjälle tai loppuasiakkaalle. 4/32

5 Turvallisuus 1.3 Kohderyhmä Asennusohje on laadittu kaikkia niitä henkilöitä silmällä pitäen, joiden tehtäviin kuuluvat suunnittelu, asennus, käyttöönotto sekä huolto ja kunnossapito ja jotka omaavat tehtävien edellyttämän pätevyyden ja erikoistiedot. 1.4 Vastuuvapauslauseke Tämän asennusohje sisällön paikkansapitävyys laitteeseen kuuluvan tietoteknisen laitteiston ja ohjelmiston kanssa on tarkastettu. Silti voi esiintyä epätarkkuuksia, joten emme voi taata täydellistä yhteensopivuutta. Oikeudet rakenteellisiin ja teknisten tietojen muutoksiin pidätetään tuotekehittelyn eteenpäin viemiseksi. Ilmoitettujen tietojen, kuvien, piirustusten ja tekstin pohjalta esitettyjä vaateita ei niin ollen voida hyväksyä. Virheiden mahdollisuutta ei voida sulkea pois. ZIEHL-ABEGG SE ei vastaa vaurioista, jotka johtuvat väärästä, asiattomasta tai määräystenvastaisesta käytöstä tai ilman valtuutusta tehdyistä korjaus- ja muutostöistä. 1.5 Tekijänoikeudet Tämän asennusohje sisältämät tiedot ovat tekijänoikeuslain suojaamat. Ilman ZIEHL-ABEGG SE:n lupaa asennusohje ei saa osittain eikä kokonaan kopioida, monistaa, kääntää eikä tallentaa tietovälineille. Kieltoa rikkova on velvollinen vahingonkorvauksiin. Kaikki oikeudet pidätetään mukaan lukien sellaiset, jotka on suojattu patentilla tai käyttömallilla. 2 Turvallisuus 2.1 Turvaohjeita Tämä kappale sisältää henkilö- ja aineellisten vaurioiden välttämiseen liittyviä ohjeita. Ohjeet eivät ole täydellisen kattavia. Tiedusteluihin vastaa ja ongelmaratkaisuissa auttaa jälleenmyyjän-tekninen palvelu. Huomio! Tässä asennusohjeessa olevien tiedotus- ja turvallisuusohjeiden laiminlyönti voi aiheuttaa vakavia vaaroja! On tärkeää noudattaa moottorin valmistajan asennusohjeissa annettuja ohjeita, jotka ovat osa toimituksen sisältöä. 5/32

6 Turvallisuus Huomaa seuraavat kohdat: Asennuksen ja sähkökytkennät saa suorittaa vain ammattihenkilökunta voimassa olevien standardien ja tämän asennusohjeen mukaisesti. Puhallinta saa käyttää ainoastaan sille suunniteltuun tarkoitukseen ja vain suurimmalla sallitulla pyörintänopeudella, vrt. puhaltimen/puhallinpyörän tyyppikilvessä annetut tiedot. Katso käyttölukema 50 Hz (50 Hz moottorit) tai 60 Hz (60 Hz moottorit). Jos suurin sall. pyörintänopeus ylittyy käytön aikana, liike-energia nousee liian korkeaksi, mistä aiheutuu ilmeinen vaara. Puhallinpyörä voi haljeta hengenvaara! Jos pyörintänopeuden ohjaus on toteutettu taajuusmuuttajalla, on varmistettava, ettei suurin sallittu pyörintänopeus ylity taajuusmuuttajan ollessa häiriötilassa. Tuuletinjärjestelmässä, joka koostuu moottorista, taajuusmuuntajasta ja siipipyörästä, voi hyvin rajatuilla kierroslukualueilla esiintyä voimakasta värähtelyä, joka ei ole sallittu. Jatkuva käyttö ei siten ole sallittua. Siipipyörä voi haljeta hengenvaara! Kiintoaineiden tai niiden osien siirto ilmaseokseen/väliaineeseen ei ole sallittua, ja tämä voi johtaa vaarallisiin tilanteisiin. ZIEHL-ABEGG ei ole vastuussa minkäänlaisista vahingoista, joita syntyy kyseisen käytön seurauksena. Mikäli käyttöjännite ei vastaa vaatimuksia, virta voi muuttua epäsuhtaisesti. Tämä on otettava huomioon mahdollista taajuusmuunninta sekä verkon sulakkeita valittaessa. Puhaltimia on käytettävä arvokilven määrittämillä lämpötila-alueilla. Standardimoottoreilla varustettujen puhaltimien hyväksyntää varten ZIEHL-ABEGG käy läpi kattavat laadunvalvontatestit. Asennustavasta ja käytössä olevista muista järjestelmäkomponenteista (esim. parametroitu taajuusmuunnin) riippuen voi yksittäistapauksissa esiintyä ääni- tai värinäresonansseja, jotka johtuvat sähköteknisistä häiriöistä. Jos puhallinpyörään voi päästä, täytyy asentaa suojaritilä standardin EN mukaisesti. Näitä ei saa muuttaa, ja niiden kiinnityksen on oltava riittävä. On käytettävä sopivaa ruuvikokoa ja laatua. Pyörään ei saa päästää esineitä, jotka voivat pudota tuulettimeen korkeammalta korkeudelta. Koska jäännösriskiä ei voida sulkea täysin pois putoavien esineiden, asiantuntemattoman käytön jne. vuoksi, on laitteiston tai laitteen, johon puhallin asennetaan, suunnittelijan, käyttäjän tai valmistajan vältettävä kaikenlaisten vaaratilanteiden syntymistä sopivilla suojaustoimenpiteillä standardin EN ISO mukaisesti. Ylläpitäjä vastaa puhaltimen huollosta. EMC-direktiivin noudattamista vaaditaan vain, kun puhallin on liitetty suoraan käyttöjännitteeseen. Kun puhallin on asennettu järjestelmään tai yhdistetty muihin tuotteisiin, järjestelmän valmistaja on vastuussa EMC-direktiivin noudattamisesta. Ylläpitäjän tai käyttäjän on varmistettava, että laitteita (tuuletin ja sähköjärjestelmä) käytetään ja ylläpidetään tässä käyttöohjeessa kuvatulla tavalla ja hyvässä käyttötilassa. Käyttäjä saa ottaa puhaltimen käyttöön vasta, kun se on asennettu moitteettomasti. Puhallinta on käytettävä asennusohjeen mukaisesti. Toimintakyvyn takaamiseksi suojalaitteet (erityisesti ylikuumenemisen suojalaitteet) on tarkastettava säännöllisesti. Asennus- ja käyttöohjeiden on oltava täydellisiä ja aina käyttäjien saatavilla. 6/32

7 Turvallisuus Mitään puhaltimeen kiinnitettyjä turvallisuus- tai varoitusohjeita ei saa poistaa, sekä käyttäjän on varmistettava, että niiden luettavuus säilyy. Asennuksesta, käyttöönotosta, käytöstä ja huollosta vastaavien henkilöiden on oltava asiantuntevia ja kokemuksensa vuoksi tottuneita työnsä määräysten mukaiseen suoritukseen. Lisäksi heidän tunnettava turvallisuutta ja riskien välttämistä koskevat eurooppalaiset standardit ja direktiivit (kansallisella ja alueellisella tasolla sekä tarpeen mukaan yrityksen sisäiset määräykset). Uusi käyttäjä saa työskennellä vain kokeneen käyttöhenkilön valvonnassa. Henkilöt, joiden ruumiilliset tai henkiset kyvyt ovat rajoittuneita, eivät saa käyttää tätä laitteistoa. Lisäksi on huomioitava lakimääräinen vähimmäisikä ja se, että käyttäjän on oltava riittävästi koulutettu. 2.2 Määräystenvastainen käyttö Huomio! Puhaltimet on suunniteltu ilman tai muiden ilmaan verrattavien seosten siirtoon. Käyttö muihin tarkoituksiin ja laajemmin kuin sopimuksessa mainitut, on määräysten vastaista. Tästä aiheutuvista vahingoista valmistaja ei vastaa. Riski on siinä tapauksessa yksinomaan asiakasyrityksellä tai ylläpitäjällä. Rakenteisiin upotettavia puhaltimia ei saa liittää kaasukäyttöisten tai muuntyyppisten lämmityslaitteiden savunpoistoputkiin. Yhdysrakenteiset puhaltimet, joilla VDE-hyväksyntä (ks. arvokilpi), on suunniteltu asennettaviksi laitteiston yhteyteen, ne eivät sovellu suoraan verkkoliitäntään. Määräystenmukainen käyttö edellyttää myös, että tämän dokumentin sisältöön perehdytään ja että kaikkia siihen sisältyviä ohjeita - varsinkin turvaohjeita - noudatetaan. Myös oheiskomponenteille laaditut dokumentit on otettava huomioon. 7/32

8 2.3 Määräystenmukainen käyttö Määräystenvastainen käyttö / ennakoitavat toimintavirheet Kaasumaisten syövyttävien ja räjähtävien aineiden siirto. Käyttö räjähdysvaarallisissa tiloissa kaasun, sumun, höyryn tai niiden seosten käsittelyyn. Kiintoaineita tai niiden osia sisältävän ilmaseoksen siirto. Puhaltimen käyttö jäätyneillä puhallinpyörillä. Sellaisten seosten siirto, jotka sisältävät hiovia tai tarttuvia ainesosia. Nestemäisten aineiden siirto. Integroitavien puhaltimien käyttö laitteiden ulkopuolella. Puhaltimen ja sen osien (esim. suojasäleiköt) käyttö säilytyspaikkana tai kiipeilyapuna. Myöskään erillisellä diffuusoriosalla (jälkivarustussarja) varustettujen puhaltimien päälle ei saa nousta huoltotarkoituksessa! Tarvittaessa on käytettävä sopivia apuvälineitä. Omavaltaiset puhaltimen rakennemuutokset. Puhaltimen käyttö turvateknisenä komponenttina tai sen yhdistäminen turvateknisiin toimintoihin merkityksessä, joka on määritetty EN ISO standardissa. Puhaltimen pysäyttäminen tai jarruttaminen työntämällä sen sisään jokin este. Käyttöalueita ovat elintarvikealan tai kosmetiikan ja farmasian ympäristöt. Käyttö lääketekniikan alueella. Käytä puhaltimena kotitalouksissa. Käytetään palokaasun- ja savunpoiston puhaltimina (erikoiskäyttö standardin DIN EN mukaan). Puhallinsiivet ja -pyörä sekä tasapainotin irrotetaan. Sen ohella kaikki muut sovellusmahdollisuudet, joita ei ole mainittu kohdassa Määräystenmukainen käyttö. Huomio! Valmistaja ei vastaa määräysten vastaisesta käytöstä aiheutuvista henkilö- ja esinevaurioista, vaan ne ovat yksinomaan laitteen käyttäjän vastuulla. Turvallisuus 8/32

9 Turvallisuus 2.4 Tunnisteiden selitys Turvaohjeet tunnistaa varoituskolmiosta, joissa vaaran tai riskin aste on esitetty seuraavasti: Huomio! Yleisesti pätevät vaaralliset kohteet. Hengenvaara, vakava vamma tai huomattavat aineelliset vahingot voivat olla seurauksena, mikäli vaadittuja varotoimenpiteitä laiminlyödään! Sähkövirrasta aiheutuva vaara Varo vaarallisia sähköisiä jännitteitä! Hengenvaara tai vakava vamma voivat olla seurauksena, mikäli vaadittuja varotoimenpiteitä laiminlyödään! Tiedote Tärkeitä lisätietoja ja käyttövinkkejä. 2.5 Tuoteturvallisuus Laite vastaa toimitusajankohdan tekniikan tasoa ja on periaatteessa käyttöturvallinen. Laitteen ja sen lisävarusteet saa asentaa ja ottaa käyttöön ainoastaan moitteettomassa tilassa ja asennusohjetta sekä käyttöohjetta noudattaen. Jos laitetta käytetään muuhun kuin sen teknisen erittelyn mukaiseen tarkoitukseen (tyyppikilpi ja liite / tekniset tiedot), sen seurauksena laite voi mennä epäkuntoon ja aiheuttaa seurannaisvaurioita! Tiedote Henkilö- tai esinevahinkojen välttämiseksi häiriötapauksissa tai laitteen mennessä epäkuntoon on tarpeen erillinen hälytyslaitteilla varustettu valvontajärjestelmä. Varakäyttö on otettava huomioon. Laitteen suunnittelussa ja asennuksessa on noudatettava voimassa olevia paikallisia määräyksiä ja asetuksia. 2.6 Henkilöstövaatimukset, huollellisuusvelvoitteet Kaikkien henkilöiden, joiden tehtäviin kuuluu laitteeseen liittyvä suunnittelu, asennus, käyttöönotto sekä huolto ja kunnossapito, on omattava kyseisten tehtävien edellyttämä pätevyys ja erikoistiedot. Lisäksi heillä on oltava tarpeelliset tiedot turvallisuusmääräyksistä, EU-/EGdirektiiveistä, työturvallisuusmääräyksistä, vastaavista maakohtaisista määräyksistä sekä paikallisista ja yrityksensisäisistä määräyksistä. Koulutus-, harjaantumis- tai opetusvaiheessa oleva henkilökunta saa työskennellä laitteella ainoastaan kokeneen henkilön valvonnassa. Tämä pätee myös kaikkiin vielä oppivelvollisuusiässä oleviin henkilöihin. Lakisääteinen alaikäraja on otettava huomioon. 9/32

10 2.7 Laitteeseen kohdistuvat työt Turvallisuus Tiedote Sähkölaitteet saa asentaa, liittää ja ottaa käyttöön ainoastaan ammattitaitoinen sähköasentaja sähköteknisiä määräyksiä noudattaen (Saksan liittotasavallassa mm. standardit DIN EN tai DIN EN 60204)! Sähkövirrasta aiheutuva vaara Sähkölaitteiston00osia ei saa ryhtyä kunnostamaan, jos ne ovat jännitteellisiä. Kun laitekotelo avataan, suojausluokka on enää IP 00! Jännitteellisten osien koskettaminen on silloin hengenvaarallista. Jännitteetön tila on tarkastettava kaksinapaisella jännitetesterillä. Käytettäessä taajuusmuuttajalla suojajohdin (riippuen kellotaajuudesta, epäsuorasta jännitteestä ja moottorin kapasiteetista) johtaa korkeita vuotovirtoja. EN-mukaista maadoitusta on siksi noudatettava myös testaus- ja koeoloissa (EN , art ). Ilman maadoitusta moottorin koteloon voi muodostua vaarallisia jännitteitä. Huoltotyöt saa suorittaa ainoastaan ammattitaitoinen ja pätevöitynyt henkilökunta. Huomio Automaattinen uudelleenkäynnistys! Puhallin /moottori voi toiminnallisten syiden seurauksena käynnistyä ja pysähtyä automaattisesti. Jos verkkovirta katkeaa, puhallin käynnistyy automaattisesti uudelleen, kun jännite palaa. Siitä syystä puhaltimesta on katkaistava virta ennen puhaltimeen kohdistuvien töiden aloittamista (nähdä Huoltotyöt). On odotettava, kunnes puhallin pysähtyy, ennen kuin sen lähelle mennään! Alipaineimun vaara! Vältä liian väljää ja liehuvaa vaatetusta, korut on riisuttava ja pitkät hiukset sidottava kiinni. 2.8 Muutokset / Häiriöt laitteita Huomio! Turvallisuussyistä laitteeseen ei saa tehdä omavaltaisia muutoksia tai rakenteellisia muutoksia. Kaikki suunnitellut muutokset on annettava valmistajan hyväksyttäväksi. Varaosina, kuluvina osina ja lisävarusteina saa käyttää ainoastaan valmistajan alkuperäisosia ZIEHL-ABEGG. Alkuperäisosat on suunniteltu nimenomaan kyseiseen laitteeseen. Vierasvalmisteiset osat saattavat tosin sopia, mutta niiden kestävyys ja turvallisuus laitteen käytössä ei välttämättä ole taattu. Osat tai erikoisvarusteet, joita ZIEHL-ABEGG ei ole toimittanut, eivät ole ZIEHL-ABEGG in hyväksymiä. 10/32

11 Tuotevalikoima 2.9 Käyttäjän huolellisuusvelvollisuus Yrityksen tai sen edustajan (käyttäjä) on huolehdittava siitä, että sähkölaitteita ja sähkötarvikkeita käytetään ja kunnossapidetään sähköteknisiä määräyksiä noudattaen. Käyttäjä vastaa siitä, että laite on sitä käytettäessä aina moitteettomassa kunnossa. Laitetta saa käyttää vain käyttötarkoituksen mukaisella tavalla. Turvalaitteiden toimintavalmius on tarkastettava säännöllisin välein. On huolehdittava siitä, että asennus- ja käyttöohjeet pysyvät luettavassa kunnossa ja täydellisinä ja että ne ovat aina käytettävissä laitteen lähellä. Henkilökuntaa on säännönmukaisesti tiedottava kaikista tarpeellisista työturvallisuuteen ja ympäristönsuojeluun liittyvät seikoista, lisäksi henkilökunnan on perehdyttävä asennus- ja käyttöohjeeseen ja varsinkin niissä oleviin turvaohjeisiin. Laitteelle kiinnitettyjä turva- ja varoituskilpiä ei saa poistaa ja niiden on oltava aina selvästi luettavissa Yrityksen ulkopuolinen työvoima Kunnossapito- ja huoltotyöt teetetään useissa tapauksissa ulkopuolisella työvoimalla, joka ei useinkaan tunne yrityksensisäisiä erikoisjärjestelyjä eikä pysty tunnistamaan niistä mahdollisesti aiheutuvia vaaroja. Ulkopuolista työvoimaa on informoitava työkohteessa olevista vaaroista. Töitä on valvottava, jotta pystytään ajoissa välttämään riskitilanteet. 3 Tuotevalikoima 3.1 Käyttöalue / Käyttöohjeet Puhaltimet ja niiden moottorit eivät ole käyttövalmiita itsenäisiä tuotteita vaan komponentteja, joita sovelletaan yhdysrakenteisina kylmälaitteissa, ilmastointi- sekä ilmanvaihtojärjestelmissä (tyyppimerkintä, ks. arvokilpi). Puhaltimet saa ottaa käyttöön vasta sitten, kun ne on asennettu valmiiksi niille määritettyyn käyttökohteeseen. ZIEHL-ABEGG SE -puhaltimien toimitukseen kuuluva ja hyväksytty kosketussuoja on mitoitettu standardin DIN EN ISO 13857, taulukko 4 (14 vuotta ->), mukaan. Poikkeavissa tapauksissa on toteutettava muita rakenteellisia suojatoimenpiteitä turvallisen käytön takaamiseksi. Alle -10 C-asteen lämpötiloissa on edellytyksenä, ettei laitteeseen kohdistu käytön aikana epätavallista, äkillistä tai mekaanista rasitusta tai kuormitusta (katso alhaisin sallittu ympäristön lämpötila). Sendzimir-sinkittyjen osien leikkausreunoissa saattaa esiintyä hapettumaa. 11/32

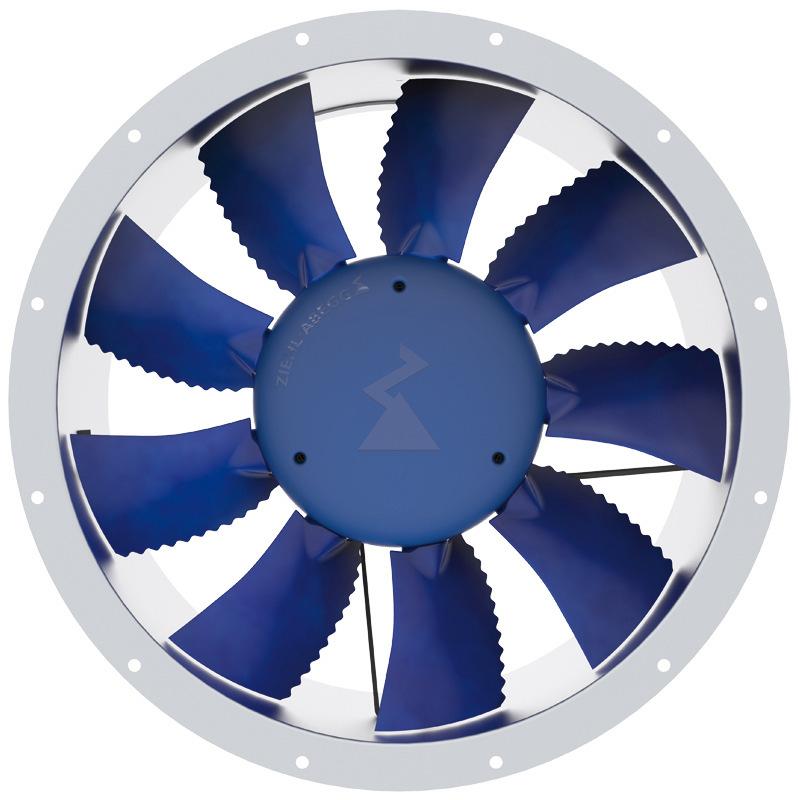

12 3.2 Laitteen rakenne Mukana toimitettu puhallin voi poiketa kuvasta tyypin mukaan. Tuotevalikoima 1 Kotelo, jossa on kaksipuolinen laippa 2 Tarkastusaukko (versio riippuen kotelon muodosta) 3 Tulosuutin (lisävaruste) 4 Kosketussuojasäleikkö (lisävaruste) 5 Asennusjalka (lisävaruste) 6 Puhallinpyörä 7 Moottorin ripustus 8 Koko 3.3 Ohje ERP-direktiivistä (Energiaa käyttävien tuotteiden ekologinen suunnittelu). Yritys ZIEHL-ABEGG SE huomauttaa, että komission 30. maaliskuuta 2011 antaman asetuksen (EU) N:o 327/2011 direktiivin 2009/125/EY toteuttamiseksi (jatkossa nimeltään ERP-direktiivi) mukaan tiettyjen tuulettimien käyttöalue on Euroopan unionin alueella tiettyjen edellytysten alaista. Vain jos ERP-direktiivin vaatimukset tuulettimista hyväksytään, niitä saa käyttää EU:n alueella. Mikäli kyseessä olevalle tuulettimelle ei ole annettu CE-merkintää (katso erityisesti tyyppikilpeä), tämän tuotteen käyttö EU:n sisällä ei ole sallittu. Kaikki ErP-direktiivin kannalta oleelliset tiedot perustuvat mittauksiin, jotka on tehty standardisoidussa mittauskokoonpanossa. Kysy tarkat tiedot valmistajalta. Lisää tietoa ERP-direktiivistä (Energiaa käyttävien tuotteiden ekologinen suunnittelu) -sivulta hakusanalla: "ERP". 12/32

13 3.4 Kuljetus, varastointi Tuotevalikoima Huomio! Laitteelle ilmoitetut painoarvot sekä kuljetuslaitteen suurin sallittu taakkapaino on ehdottomasti otettava huomioon. Käytä käsittelyn yhteydessä turvavaatetusta, turvakenkiä ja viillon kestäviä suojakäsineitä! Puhaltimet kuljetetaan joko tehtaan pakkauksissa tai suuremmat puhaltimet tarkoitukseen soveltuvilla kuljetuslaitteilla, jotka kiinnitetään koneikossa oleviin kiinnityspisteisiin (kiinnitysporaukset kotelossa). Tyyppikilvessä ilmoitetut painot on otettava huomioon. Puhallinta ei saa kannattaa liitäntäkaapelista! Iskuja ja törmäyksiä on vältettävä kuljetuksen ja siirron aikana. Äärimmäisiä lämpötiloja kuumuus, kylmyys on vältettävä (lämpötila-alue varastoinnin ja kuljetuksen aikana ks. Tekniset tiedot). On varottava puhaltimen pakkauksen tai itse puhaltimen vahingoittamista. Kuljetuslavat on ankkuroitava kuljetuksen ajaksi. Kuljetuslavoja ei saa asettaa päällekkäin. Käsittely vain tarjoitukseen sopivilla nostolaitteilla. Siirrettävän taakan alle ei missään tapauksessa saa mennä - hengenvaara, mikäli nostolaitteeseen tulee vika. Puhallin / moottori tulee varastoida alkuperäisessä pakkauksessa kuivassa paikkassa suojassa sään vaikutuksilta. Ennen lopullista paikalleenasennusta puhallin on myös suojattava lialta ja sään vaikutuksilta. Liian pitkiä varastointiaikoja on vältettävä: suosituksemme on kork. 1 vuosi (pitkän varastointiajan jälkeen on ennen käyttöönottoa neuvoteltava valmistajan kanssa). Ennen asennusta on tarkastettava, että laakerointi toimii moitteetta. Suositus: Pyöritä puhallinpyörää käsivoimin tasaiseen tahtiin, jotta laakeri ei pääse juuttumaan ja vioitu. MAXvent-radiaalipuhaltimet toimitetaan yleensä eurolavoilla, joita on helppo siirtää. Kuljetus nostovälineillä: Rakennetyyppi F/K/S/U: Kiinnitys laippareikään A, B, C, D. Kuormilla painoon 100 kg saakka (puhaltimen tyyppikilpi) voidaan käyttää palolaitoksen karbiinikoukkua standardin C DIN 5299 mukaisella mitoituksella 60 x 6. Käytä kaikkia neljää kiinnityspistettä vääntymien välttämiseksi. Kuormilla yli 100 kg suositellaan standardin DIN mukaisia erittäin korkean lujuuden omaavia sakkeleita. Puhaltimilla, joissa on lisäjohtopyörä tai tulosuutin, kokoluokasta FV/DN50 lähtien tulee kiinnitysruuvit C, D poistaa ja käyttää kantokyvystä riippuen karbiinikoukkua tai sakkelia. Jos kuormitus kohdistuu esiohjaimen laippaan, se voi vaurioitua. 13/32

14 Tuotevalikoima C A D B Kun olet purkanut pakkauksen, toimi seuraavasti: " Kiinnitä neljä koukkua puhaltimeen. " Koukkunen tulee osoittaa ulospäin. 14/32

15 " Estä puhaltimen vääntyminen kiinnittämällä kahteen pisteeseen. Tuotevalikoima " "Vaakasuoran akselin" käsittelemiseksi täytyy käyttää neljää kiinnityspistettä, jotta estetään laipan vääntyminen. 3.5 Osien hävittäminen ja kierrätys Käytetty materiaali on hävitettävä maakohtaisia lakisääteisiä määräyksiä noudattaen asianmukaisesti ja ympäristöä suojellen. " Materiaalit on lajiteltava laadun mukaan ympäristöä suojellen. " Tarvittaessa jätemateriaalien käsittelyn voi tilata erikoistoimijalta. 15/32

16 4 Asennuksen Asennuksen 4.1 Yleisiä neuvoja Huomio! Asennuksen saa tehdä vain koulutettu henkilökunta. Järjestelmän- ja laitteenvalmistajan tai käyttäjän vastuulla on pitää laitteisiin liittyvät asennus- ja turvaohjeet yhtäpitävinä voimassaolevien normien ja sääntöjen kanssa (EN ISO / 13857). Ennen asennusta on tarkastettava puhaltimen kunto: mahdolliset vauriot, esim. halkeamat tai lommot sekä liitäntäkaapelin mahdolliset vaurioit. Jos havaitaan kuljetusvaurio, laitetta ei saa ottaa käyttöön lainkaan! Ylläpitäjä vastaa laitteen asennuksesta ja turvallisuuden varmistamisesta. Asennuksen saa suorittaa vain pätevä henkilöstö tämän käyttöohjeen ja moottorin käyttöohjeen mukaisesti. Huomaa helppo päästävyys puhaltimen puhdistusta ja huoltoa varten. Tarkasta ennen puhaltimen asennusta, että turvaetäisyyksiä noudatetaan standardin EN ISO mukaisesti. Jos asennuskorkeus (vaarallinen alue) on lattiatasosta mitattuna 2700 mm tai sen yli, eikä laitteeseen voi ulottua apuvälineitä, kuten tuolia, tikkaita, apusiltaa käyttäen tai ajoneuvon päällä seisoen, ei puhallinta tarvitse varustaa kosketussuojalla. Jos puhaltimen vaara-alueella on henkilöitä, koko laitteiston valmistajan tai ylläpitäjän on varmistettava, että puhallin varustetaan standardin EN ISO mukaisella suojarakenteella, jolla vaara vältetään. Asiakkaan omiin hankintoihin kuuluvien rakenteiden on kestettävä käytön aikana syntyvä kuormitus. Kiinnitysosat on kiristettävä ilmoitetuilla vääntömomenteilla. Laitteen sisällä ei saa olla metallilastuja, ruuveja tai muita kiintoesineitä! Ennen ensimmäistä käynnistyskertaa on imuaukon edestä ja ympäriltä poistettava kaikki ylimääräinen (metallilastut, ruuvit ja muut irtoesineet) - ympäriinsä sinkoilevat esineet voivat aiheuttaa työtapaturman vaaran! 4.2 Käsittely Huomio! Käytä käsittelyn yhteydessä turvavaatetusta, turvakenkiä ja viillon kestäviä suojakäsineitä! Siirrettävän taakan alle ei missään tapauksessa saa mennä - hengenvaara, mikäli nostolaitteeseen tulee vika. Lavat on lukittava purkamisen ja käsittelyn aikana. Kuljetuslavat on ankkuroitava kuljetuksen ajaksi. Älä koskaan pidä kiinni puhallinpyörästä tai kannattele sitä. Älä koskaan pidä kiinni kosketussuojasäleiköistä tai kannattele niitä. Älä koskaan pidä kiinni kaapeleista tai kannattele niitä. Tarkasta elementtien paino ja käytä sopivia nosto- ja kuljetusvälineitä. 16/32

17 Asennuksen Puhallin nostetaan nostolaitteella (nostopuomi) ulos pakkauksesta. Kiinnityspisteinä saa käyttää pelkästään runkolaipoissa, moottorin rungossa ja kannatinlevyissä olevia porauksia, moottorin ripustuspisteitä, kulmakiinniikkeitä sekä puhaltimessa mahdollisesti olevia nostosilmukoita (puhaltimen rakennemallista riippuen). Kun puhallinta nostetaan, nostopuomin ketju / köysi ei saa koskettaa puhallinpyörää tai varusteena mahdollisesti asennettua taajuusmuunninta. Siitä voi seurata vaurioita. Puhaltimen nostamiseksi pakkauksesta tarvitaan kaksi henkilöä, mikäli sen paino ylittää 25 kg miehillä / 10 kg naisilla (REFA-suositus, työympäristön, yritysorganisaation ja -kehityksen keskusliitto). Em. suositusarvot voivat vaihdella maakohtaisesti. 4.3 Liitäntäkaapeli ja -rasia Huomaa seuraavat kohdat: Vaativissa käyttökohteissa (märkätilat, ulkotilat) liitäntäkaapelit on varustettava vedenpoistosuojilla. Jos liitäntärasia asennetaan moottorin välittömään läheisyyteen, se on sijoitettava alemmas kuin itse moottori, jotta vettä ei pääse tunkeutumaan liitäntäkaapelia pitkin moottorin sisään. Kiinnitä moottorin liitäntäkaapeli moottorin ripustukseen tai tai vie suoraan kotelon läpi ja kiinnitä tarvittaessa moottorin ripustukseen. 4.4 Asennus kosteaan tilaan Tiedote Jos moottoria / puhallinta seisotetaan pitempään kosteassa ilmassa, suosittelemme, että niiden annetaan käydä kerran kuukaudessa vähintään 2 tunnin ajan nopeudella % maksimikierrosluvusta, jotta mahdollisesti sisään tunkeutunut kosteus haihtuu. Jos varusteena, kytke pysäytyslämmittimet päälle moottorin ollessa pysäytettynä. 4.5 MAXvent-puhallintyypin FV, DN asennus Kiinteän moottorilaipan kiinnitykseen käytetään lujuusluokan 8.8 ja A2-70 -ruuveja (teräsruuvit), kuten vaadittu EN ISO standardissa, ja ruuvit varmistetaan sopivalla tavalla. Kiristystiukkuudet M A puhaltimen ja lisätarvikkeiden kiinnityksessä: Kierrekoko M6 (Erikoissovellus 5:llä jaettuna) M8 M10 M12 Lujuusluokka 8.8, kitka-arvo µyht. = 0,12 9,5 Nm 23 Nm 46 Nm 79 Nm Lujuusluokka A2-70, kitka-arvo µyht. = 0,12 6,4 Nm 15,3 Nm 31 Nm 52 Nm Ruuvaussyvyys 1,5 x d 1,5 x d 1,5 x d 1,5 x d 17/32

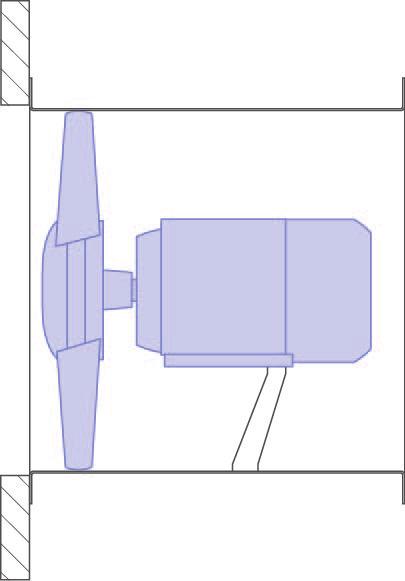

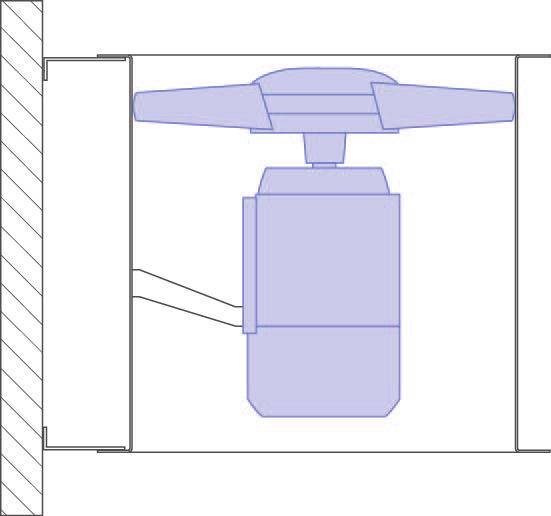

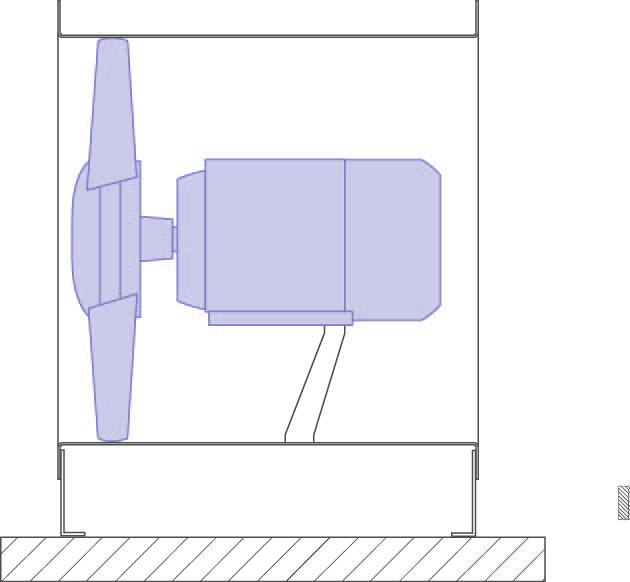

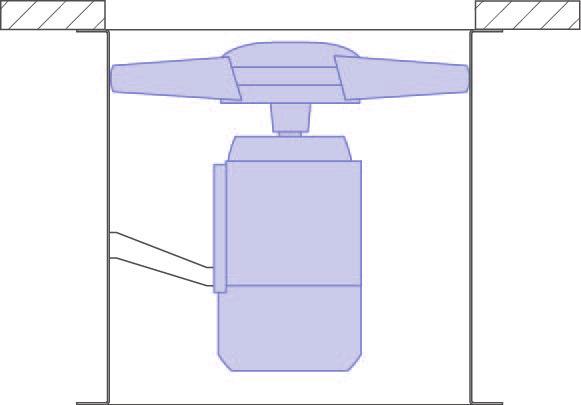

18 Mikäli käytetään ruuveja, jotka eivät vastaa samoja kitka-arvoja ja lujuusluokkia, kiristystiukkuudet voivat poiketa ilmoitetuista. Asennuksen Huomaa seuraavat asennustilanteet: Vaakasuorassa asennuksessa on moottorin ripustuksen kohdistus oltava kuvan 1 mukainen. Asennusjalkatyyppien K ja F asennus on mahdollista tilauksesta. Sallitut asennusasennot Kuva 1 Kuva 2 Kuva 3 Kuva 4 Vaakasuora asennusasento asennusjalkojen avulla Pystysuora asennusasento sivuttaisten asennusjalkojen avulla on mahdollista tilauksesta Vaakasuora asennusasento laippakokoonpanolsento laippakokoonpanol- Pystysuora asennusalla Seuraavat seikat on otettava huomioon kaikissa puhallinsarjoissa: Asennuksessa on käytettävä sopivia kannattimia/pidikkeitä. Asenna puhaltimen kotelo ilman jännityksiä. Epätasaisesta alustasta johtuva jännitys voi johtaa siihen, että puhallinpyörä laahaa, jolloin puhallin menee epäkuntoon. Varmista, että puhallinpyörän ja kotelon välissä on tasainen päittäisvälys. Puhallin on kiinnitettävä teknisesti sopivilla ruuveilla kaikista laipan kiinnityspisteistä. Lisätarvikkeiden kiinnityksen on valittava sopivat ruuvit. 18/32

19 5 Sähköasennukset Sähköasennukset 5.1 Varotoimenpiteet Sähkövirrasta aiheutuva vaara Sähkölaitteiston osiin kohdistuvat työt saa tehdä ainoastaan ammattitaitoinen sähköasentaja tai sähkötöihin perehtynyt muu henkilö sähköasentajan valvonnassa voimassa olevia sähköteknisiä määräyksiä noudattaen. Viittä tärkeää sähköteknistä turvasääntöä on noudatettava! Moottorin saa kytkeä vain virtapiireihin, joiden verkkokytkin katkaisee kaikkien liitäntänapojen yhteydet. Laitteen ylläpitäjä on vastuussa siitä, että koko laitteiston sähkömagneettinen yhteensopivuus (EMC) vastaa vaadittuja standardeja. Jännitteellistä laitetta ei saa ryhtyä kunnostamaan! Asennuksen ajaksi on vieressä olevat sähkölaitteet suojattava sopivin keinoin. Muoviliitäntäkoteloissa ei sallita metallisia kaapelikierteitä, koska potentiaalintasausta ei tapahdu. Sähkölaitteiston osat on tarkastettava säännöllisin välein. Löystyneet liitännät on kiristettävä, vioittuneet putket, johdot ja kaapelit on uusittava välittömästi. 5.2 Hyppyjohdin Huomio! Sähköliitännät tulee suorittaa moottorin käyttöohjeen mukaisesti. Huomaa seuraavat kohdat: " On ehdottomasti tarkastettava, että syöttöjännite on sama kuin arvokilvessä annettu lukema eikä sallittuja toleranssirajoja ylitetä (katso Tekniset tiedot). " Noudata moottorin käyttöohjeen liitäntäarvoja. " Katso kiristysmomentit moottorin käyttöohjeesta. " Käytettäessä ulkoista liitäntärasiaa on käyttöohje otettava huomioon. " Moottori suojalaitteet on ehdottomasti liitettävä! " Tarkasta kaikkien komponentti johtavuus. " Ennen laitteen käyttöönottoa on tarkistettava puhallinpyörän pyörimissuunta. 19/32

20 Sähköasennukset 5.3 Taajuusmuunnin ja EMC Päästöjen ja putken laskemisen Häiriöiden välttämiseksi häiriöitä ja noudattamisen varmistamiseksi RF-häiriöitä, johdot on pidettävä niin lyhyenä kuin mahdollista moottorin liitäntäkoteloon ja ohjain. Väliset etäisyydet syöttölinjan, moottorikaapelin ja signaalikaapelit tulee olla mahdollisimman suuri. Suojattuja johtoja vedettäessä on vältettävä silmukointia, (nk. pigtails eli suojausmateriaalin kiertämistä johtimiin). Kaapelien läpivienneissä on ehdottomasti käytettävä EMC-hyväksyttyjä kierreliittimiä. Koko käyttöjärjestelmä on maadoitettava korkeataajuusteknisesti molemmin puolin, ts. moottorin ja taajuusmuuttajan puolelta. Korkeataajuisten virtojen johtamiseksi luotettavasti kosketuksen on oltava laajapintainen: 360 -asteen kosketin taajuusmuuttajaan EMC-suojattuna ja moottoriin EMC-suojatulla kierreliitännällä. On huolehdittava siitä, että kaapelien kierreliitännästä on sähköä johtava yhteys liitäntärasiaan. Tarvittaessa on poistettava pinnoite kosketuskohdasta tai täydettävä liitännän vastarengas hammasaluslevyllä. Myös tasasuuntaajan ja moottorin väliin asennetut huoltokytkimet tai hätä-seiskytkimet on suojattava. Järjestelmään kuuluvan taajuusmuuttajan asennusohjeita on noudatettava! Laakerivirrat on minimoitava taajuusmuuttajakäytössä. Kun käytössä on taajuusmuuttaja, moottoriin voivat vaikuttaa haitalliset laakerivrrat. Ne johtuvat monista eri tekijöistä, joihin ZIEL-ABEGG ei voi useimmissa tapauksissa vaikuttaa millään tavoin. Tärkeää on siis tapauskohtaisesti kohteen vaatima asianmukainen asennustapa. Seuraavassa esitetyt seikat ovat suosituksia, joilla ei kuitenkaan voida estää laakerivirtojen esiintymistä kaikissa tapauksissa. Laakerivirtojen aiheuttamien vaurioiden vähentämiseksi ja välttämiseksi on moottorin ja taajuusmuuttajan yhdistelmää tarkasteltava yhtenä kokonaisuutena. Tarvittaessa on ryhdyttävä myös lisätoimenpiteisiin, esim. käytettävä verkkosuodattimia, jotka katkaisevat yhteydet kaikkiin liitäntänapoihin tai turvauduttava hybridilaakereihin. ZIEHL-ABEGGin taajuusmuuttaja Fcontrol on toiminnoiltaan valmiiksi täsmennetty ZIEHL-ABEGG -moottoreihin ja varustettu verkkosuodattimella, joka katkaisee yhteyden kaikkiin napoihin, joten asianmukaisesti asennettuna järjestelmässä ei ole vaaraa haitallisista laakerivirroista. Muiden valmistajien taajuusmuuttajat Seuraavila toimenpiteillä voidaan vähentää haitallisten laakerivirtojen esiintymistä: Toimenpiteiden yhteydessä on noudatettava EMC-häiriönpoiston vaatimaa asennusta. Tärinänvaimentimien sähköiseen ohitukseen on käytettävä korkeataajuuksiin soveltuvia potentiaalitasausjohtoja (punottua kuparinauhaa), jonka poikkipinta on väh. 16mm². Kosketusliitäntöjen on oltava laajapintaisia. Liitäntäjohdot on vedettävä mahdollisimman symmetrisesti ja ne on suojattava. Suojaus on liitettävä molemmin puolin sekä moottoriin että taajuusmuuttajaan. Mikäli kaapelien suojausta ei erityisistä tapauskohtaisista syistä voida liittää lainkaan tai vain osittain, on käytettävä erillistä korkeataajuudet kestävää 20/32

21 Sähköasennukset potentiaalitasausjohtoa, joka liitetään moottorin rungon ja taajuusmuuttajan suojamaadoituskiskon väliin. Potentiaalitasausjohtona on käytettävä korkeataajuudet kestävää punottua kuparinauhaa tai HF-johtimia. Massiiviset kuparijohdot eivät niiden virranahtoilmiön johdosta sovellu korkeataajuusmaadoitukseen. Taajuusmuuttajan ulostulossa on käytettävä sopivaa yhteismuotosuodatinta. Jännitteennousua rajoitetaan käyttämällä sopivaa lähtösuodatinta (du/dt-suodatin). Suositamme käyttämään verkkosuodatinta, joka katkaisee yhteyden kaikkiin napohin. Kun järjestelmässä on verkkosuodatin, joka katkaisee yhteyden kaikkiin napoihin, ei moottorin tulojohtoon tarvita suojausta, liitäntärasian ei tarvitse olla metallinen eikä moottorissa tarvita kahta maadoitusliitäntää. Yleisluontoinen suositus: Puhaltimen / moottorin jatkuva käyttö alle nimelliskierrosluvun 15 % tai < ei ole taloudellisesti eikä teknisesti järkevää. 5.4 Moottorinsuoja Terminen suojaus riippuu käytössä olevan moottorin mallista, ja samalla on noudatettava moottorin valmistajan antamia ohjeita. Jos moottorissa ei ole käämin lämpövahtia, on varusteena oltava moottorinsuojakytkin. Jos moottorin lämpötunnistin on tyyppiä TP (PTC-termistori), termistorille tarvitaan laukaisulaite, esim. ZIEHL-ABEGG tyyppi U-EK230E, jossa päältäkytkentä kontaktorin avulla. Termistorilla (PTC) varustetussa mallissa on suurin sallittu koestusjännite kork. 2,5 V! Lämpöantureilla KTY tai PT100 varustetuissa moottoreissa on tarpeen tarkoitukseen soveltuva lämpötilan valvontalaite. Moottoreissa, joissa on termostaattikytkin TB, on varusteena käytettävä sopivaa moottorinsuojalaitetta, esim. ZIEHL-ABEGG, tyyppi STDT16/25 tai AWE/SK, joissa päältäkytkentä kontaktorin avulla. Huomio! Jäähtymisvaiheen jälkeen termostaattikytkimet aktivoituvat itsestään. Laitteen asennusvaiheessa on huolehdittava siitä, ettei puhallin voi siinä tapauksessa käynnistyä itsestään tai aiheuttaa vaaraa, jos se käynnistyy itsestään. ZIEHL-ABEGGin moottorinsuojalaitteet estävät automaattisen uudelleenkäynnistymisen sen jälkeen, kun moottori on jäähtynyt. 21/32

22 Käyttöönotto 6 Käyttöönotto 6.1 Käyttöottokriteerit Huomio! Väärien säätöjen, viallisten komponenttien tai väärin tehtyjen sähköliitäntöjen seurauksena voi käyttöönottovaiheessa syntyä odottamaton tai vaarallinen tilanne. Vaaravyöhykkeellä ei saa oleskella, myös kaikki esineet on poistettava tieltä. Puhaltimen saa ottaa käyttöön vasta sitten, kun kaikki turvaohjeet (DIN EN 50110, IEC 364) on huomioitu, puhaltimen toiminta-alue on otettu huomioon (DIN EN ISO 13857) ja käytönaikaiset riskit on suljettu pois. 6.2 Ennen ensimmäistä käyntiinajoa on tarkistettava Seuraavat seikat on otettava huomioon ennen ensimmäistä käyttöönottoa: 1. Kiinnitys ja sähköasennukset ovat asianmukaiset? 2. Mahdolliset asennusmateriaalit ja kiintoesineet on poistettu liitäntä- ja puhallintilasta? 3. Kaikki esineet (työkalut jne.) on poistettu ilmavirrasta? 4. Turvalaitteet asennettu, mikäli tarpeen (EN ISO 13857)? 5. Puhallinpyörä on suojattu eikä siitä ole vaaraa? 6. Ovatko asennusasennon vaatimat lauhteenpoistoaukot (mikäli varusteena) auki vai kiinni? 7. Tiivistysholkin kierteet on kiristetty. 8. Putkikotelon läppä (jos olemassa) on suljettu ja ruuvattu oikein. 9. Ovatko liitäntään pätevät tiedot samat kuin arvokilvessä ilmoitetut arvot? 10. Onko moottorin ylikuumenemissuojalaitteet kytketty? 11. Käytettäessä taajuusmuuntajaa on varmistettava, ettei toiminta ylimodulaation vuoksi johda taajuusmuuntajassa resonanssivärähtelyn lisääntymiseen. Ylimodulaatio on ehdottomasti sammutettava. 12. Kun asennat puhaltimet laitteeseen, sopiva sisääntuloaukko on varmistettava asennuksen vähimmäisetäisyydellä, joka on yhtä suuri kuin puhaltimen likimääräinen halkaisija. Puhaltimen saa ottaa käyttöön vasta, kun kaikki turvaohjeet on tarkistettu ja vaaramahdollisuudet suljettu pois. Tarkista, onko puhallinpyörän pyörimissuunta putkikoteloon kiinnitetyn nuolen tai puhaltimen tyyppikilvessä olevan nuolen mukainen. Moottorit, joiden nimellisjännite on suurempi tai yhtäsuuri kuin 4 kw, liitetään yleensä "tähtikolmiokytkennän" mukaisesti. Jos puhaltimet ovat olleet varastossa tai niitä ei ole käytetty pitkään aikaan, moottorin käämitys on mitattava eristysvastuksella ennen käyttöönottoa. Alle 1,5 MΩ arvojen osalta käämit on "kuivattava". 22/32

23 6.3 Tarkastettava käyttöönoton yhteydessä Häiriönpoisto Seuraavat seikat on huomioitava ennen ensimmäistä käyttöönottoa: 1. Tarkasta pyörimissuunta (katso suuntanuoli puhallinsiivessä tai tyyppikilvessä). 2. Jos käytät taajuusmuunninta, tarkista, että suurin sallittu taajuus ja suurin sallittu pyörimisnopeus eivät ylity. 3. Pyöriikö puhallin tasaisesti ja lähes värinättömästi? Epätasaisesta käynnistä (epätasapainosta), jonka syynä ovat esim. kuljetusvauriot tai epäasiallinen käsittely, aiheutuva voimakas värinä voi rikkoa puhaltimen. 4. A-painotettu äänitehon taso yli 80 db(a) on mahdollista, vrt. tuoteluettelo. 5. ZIEHL-ABEGG SE:n puhaltimet toimitetaan standardin DIN ISO mukaan tasapainoitettuina standardin ISO puhallinluokituksen mukaan. Asennuksen päätteeksi on tarkastettava puhaltimen mahdollinen mekaaninen värinä. Mikäli ko. puhallinluokituksen mukaiset raja-arvot ylitetään käyttöönoton yhteydessä, on moottori-/puhallinpyöräyksikkö annettava tarkastaa ammattiasentajan toimesta ja tarvittaessa korjattava tasapainotusta, ennen kuin laite otetaan jatkuvaan käyttöön. 7 Häiriönpoisto 7.1 Toimintasäännöt häiriötilanteissa " Puhallin on sammutettava, jos syntyy häiriöitä, jotka vaarantavat henkilöitä, laitteistoa tai ympäristöä. " Etsi virheen syy. " Tiedota häiriöstä toimipaikan vastuulliselle henkilölle. " Ota yhteys valmistajaan, jos vika toistuu! Huomio! Asiantuntemattomasti suoritettujen korjaustöiden seurauksena voi syntyä vakavia loukkaantumisia ja/tai omaisuusvahinkoja. Aina ennen puhaltimeen kohdistuvia töitä on otettava huomioon dokumentaatioon pätevät turvaohjeet! Ennen kuin puhallinta ryhdytään huoltamaan, se on erotettava jännitelähteestä ja varmistettava tahattoman käynnistymisen varalta! 23/32

24 7.2 Mahdolliset syyt ja aputoimenpiteet Häiriönpoisto Vikatyyppi Mahdollinen syy Aputoimenpiteet Puhallin ei pyöri (enää) Ei verkkojännitettä Yhden vaiheen vika Oikosulku maahan Käämi oikosulussa Moottorin lämpösuoja on lauennut (moottori ylikuumentunut) Puhallinpyörä juuttunut tai likainen Puhallin ei käynnisty vain 1~ moottorit: väärä kondensaattori (kapasiteetti) Puhallin pyörii liian hitaasti Tuuletin pyörii väärin Liian alhainen tilavuusvirta Laakerirasvalle liian alhainen lämpötila ks. kohta Puhallin ei pyöri Yhden vaiheen vika DC-alijännite Kaksitahtimoottorilla väärä kytkentä Y/D-vaihdolla: Y eikä D Y/YY-vaihdolla: Y eikä YY vain 1~ moottorit: Sulje kondensaattori Tuuletin pyörii väärin Puhallinpyörä / siipi laahaa / koskettaa vain 3 ~ moottorit: väärä liitäntä (vaihejärjestys) vain 1 ~ moottorit: Kondensaattori liitetty väärin Tuuletin pyörii liian hitaasti tai väärin Ilmakanavat tukossa Tarkasta verkkojännite Tarkasta moottorin liitäntä ja verkkojännite Vaihda moottori/puhallin Tarkasta, että ilmakanavat ovat vapaat, poista kiintoesineet ks. "kohta Puhallinpyörä juuttunut tai likainen" Tarkasta tuloilman lämpötila Tarkasta jännite vain 1~ moottorit: tarkasta kondensaattori - Moottorista on katkaistava virta ja se on varmistettava tahattoman käynnistyksen varalta - Jännitteetön tila on tarkastettava - Poista suojaverkko - Poista kiintoesineet ja lika - Kiinnitä suojaverkko paikalleen - Muut toimenpiteet kuten kappaleessa Käyttöönotto Valitse kapasiteetti tehokilven mukaan Käytä kylmärasvattua laakeria Tarkasta verkkojännite liitä arvokilven jännitteen mukaan Vaihda kondensaattori - - > katso tämä virheen tyyppi Poista puhaltimesta mahdolliset kiintoesineet / lika ks. "kohta Puhallinpyörä juuttunut tai likainen" vaihda kaksi verkkovaihetta liitä kytkentäkuvan mukaan - - > katso tämä virheen tyyppi Tarkasta, että ilmakanavat ovat vapaat (tulo-/poistoilmapellit, suodatin) ks. "kohta Puhallinpyörä juuttunut tai likainen" 24/32

25 Huoltotoimenpiteet Vikatyyppi Mahdollinen syy Aputoimenpiteet Painehäviö ei vastaa projektoitua arvoa Tarkasta puhallinvalinta Värinää Epätasapainoa Tarkista, ettei siivissä / lavoissa ole vaurioita, likaa tai jäätä ks. "kohta Puhallinpyörä juuttunut tai likainen" Epätavallisia käyntiääniä kuulalaakerit vaurioituneet / kuluneet Puhallinpyörä / siipi laahaa / koskettaa Puhallin ylittänyt virtauksen maksimirajan Tuuletin pyörii väärin yksinopeuksinen moottori: Kytkentä väärin: Y:n sijaan D ZIEHL-ABEGG edellyttää kuulalaakerin vaihtoa mahd. poista vieraat esineet/lika puhaltimesta ks. "kohta Puhallinpyörä juuttunut tai likainen" Tarkasta, että ilmakanavat ovat vapaat (tulo-/poistoilmapellit, suodatin) - - > katso tämä virheen tyyppi liitä arvokilven jännitteen mukaan 8 Huoltotoimenpiteet 8.1 Kunnossapito / huolto Huomio! Kun moottori ja/tai puhallinpyörä on irrotettu, puhallin on tasapainotettava uudelleen! Käänny sitä varten valmistajan puoleen. Kun puhallin puretaan kokonaan ja kokoonpannaan uudelleen, ennen uudelleen käyttöönottoa on suoritettava tarkastukset (katso Käyttöönotto). Aina ennen puhaltimeen kohdistuvia töitä on otettava huomioon dokumentaatioon pätevät turvaohjeet! Ennen kuin puhallinta ryhdytään huoltamaan, se on erotettava jännitelähteestä ja varmistettava tahattoman käynnistymisen varalta! Huoltotyöt kielletty käynnissä olevassa puhaltimessa! Taajuusmuuttajakäytöllä on muistettava tarpeellinen odotusaika virran katkaisemisen jälkeen vrt. valmistajan käyttöohje ja siellä mainittu kondensaattorien purkausaika. Kunnossapitotyöt saa suorittaa ainoastaan koulutettu ja pätevä henkilökunta. Sähköteknisissä laitteissa, komponenttiryhmissä tai sähkötarvikkeissa havaitut viat on korjattava välittömästi. Mikäli silloin on olemassa akuutti vaara, laitetta / laitteistoa ei saa käyttää, ennen kuin vika on korjattu. Käytä käsittelyn yhteydessä turvavaatetusta, turvakenkiä ja viillon kestäviä suojakäsineitä! Kunnossapito- ja huoltotöiden aikana on noudatettava virallisia turva- ja työmääräyksiä (EN , IEC 364). 25/32

26 Huoltotoimenpiteet Sulakkeet on vaihdettava uusiin, niitä ei saa kunnostaa tai oikosulkea. Etusulakkeen maksimiarvo on ehdottomasti otettava huomioon (ks. Tekniset tiedot). Ainoastaan kytkentäkaavioissa ilmoitettuja sulakkeita saa käyttää. Pidä puhaltimen ilmakanavat vapaina. On olemassa vaara, että laite imaisee vieraita esineitä, jotka sinkoilevat ympäriinsä. Kiinnitä huomiota siihen, että käynti on tärinätöntä! Käyttökohteesta ja ilman laadusta riippuen puhallinpyörä on altis luonnolliselle kulumiselle. Säännöllisten tarkastusten avulla on varmistettava, että puhallinpyörään ei muodostu epäpuhtauksien kasautumia, mikä voi johtaa epätasapainoon ja siten vaurioitumiseen (ks. luku Puhdistus). Mikäli käytössä on voimakkaasti syövyttäviä väliaineita, jotka eivät sovellu tuotteelle, seurauksena on paha korroosio, jolloin puhallinpyörä voi murtua. Korroosion syövyttämät pyörät on uusittava välittömästi. Moottoriin muodostunut karsta varsinkin sen jäähdytysripoihin ja staattorin uriin voi alentaa jäähdytysvaikutusta ja aiheuttaa moottorin ennenaikaisen päältäkytkeytymisen. Siitä syystä karsta on poistettava ajoissa (ks. kappale: Puhdistus). Huoltoväliajat siipipyörän likaantumisen mukaan! Säännöllisin välein on (suositus: 6 kk välein) on tarkastettava, esiintyykö puhaltimessa mekaanista värinää. Standardissa ISO ilmoitetut raja-arvot on otettava huomioon ja jos ne ylittyvät, on ryhdyttävä aputoimenpiteisiin (esim. ammattiasentajan tekemä tasapainotus). Puhallinpyörän ja varsinkin sen hitsisaumojen kunto on tarkastettava (mahdolliset pintahalkeamat). Kunnostus esim. hitsaamalla on kielletty! Kierrekiinnitteiset puhallinpyörät tai siivet saa vaihtaa vain ZIEHL-ABEGG SE:n valtuutettu henkilökunta. Vaurioista, jotka johtuvat asiattomasta korjaustavasta, valmistaja ei vastaa. Puhaltimella / moottorilla olevia kaapeliliitäntöjä avattaessa on tarkistettava kierreliitosten ja tiivisteiden kunto. Vialliset kierreliittimet ja haurastuneet tiivisteet on uusittava ehdottomasti. Tarkasta kaikkien komponenttien maadoitusliitäntä. Tiedote Tietoja tiedusteltaessa sekä huoltotapauksissa pyydämme ilmoittamaan palautenumeron, ks. arvokilpi. 26/32

27 8.2 Puhdistus Liite Sähkövirrasta aiheutuva vaara Moottori on kytkettävä irti jännitelähteestä ja varmistettava tahattoman käynnistyksen varalta! Puhaltimen läpivirtausaukko on puhdistettava huolella. Huomio! Puhdistukseen ei saa käyttää syövyttäviä, maalipintaa vahingoittavia puhdistusaineita. On varottava, ettei vettä pääse moottoriin tai elektronisiin komponentteihin (esim. tiivisteiden ohi tai moottorissa olevan aukon kautta), IP-kotelointiluokka on otettava huomioon. Asennusasentoon sovitetut lauhdevesiporaukset (mikäli varusteena) on tarkastettava; ne eivät saa olla tukossa. Jos puhallin on puhdistettu epäasiallisesti, valmistaja ei vastaa pintakorroosiosta tai mahdollisista maalivaurioista (maalatut / maalaamattomat puhaltimet). Jotta moottoriin ei pääse kerääntymään kosteutta, puhallinta on ennen puhdistusvaihetta käytettävä vähintään 1 tunti 80% %:lla maksimimaalisesta kierrosnopeudesta! Puhdistusvaiheen päätteeksi puhaltimen on annettava kuivua 2 minuuttia, jolloin sen annetaan pyöriä % teholla! 9 Liite 9.1 Uudistettu EY-vaatimustenmukaisuusvakuutus - Käännös - (suomi) ZA87-FIN 1836 Index 008 EY konedirektiivin 2006/42/EY, liite II B, mukaan Osittain valmiin koneen tyyppi: Aksiaalipuhaltimet FA.., FB.., FC.., FE.., FF.., FG.., FS.., FT.., FH.., FL.., FN.., FV.., DN.., VR.., VN.., ZC.., ZF.., ZG.., ZN.. Radiaalipuhaltimet RA.., RD.., RE.., RF.., RG.., RH.., RK.., RM.., RR.., RZ.., GR.., ER.., WR.. Poikkivirtausmallinen puhallin QK.., QR.., QT.., QD.., QG.. 27/32

28 Liite Moottorin rakenne: Asynkronisisä- tai ulkoroottorimoottori (myös integroidun taajuusmuuttajan kanssa) Elektronisesti kommutoitu sisä tai ulkoroottorimoottori (myös integroidun ECsäätimen kanssa) täyttää EY-konedirektiivin 2006/42/EY liitteessä I, artiklat 1.1.2, 1.1.5, 1.4.1, vaaditut säännökset. Valmistajan nimi ZIEHL-ABEGG SE Heinz-Ziehl-Strasse D Kuenzelsau Seuraavia yhdenmukaistettuja standardeja on sovellettu: EN Koneturvallisuus. Koneiden sähkölaitteisto, osa 1: 1:2006+A1:2009+AC:2010 Yleiset vaatimukset EN ISO 12100:2010 Koneturvallisuus - yleiset suunnitteluperiaatteet - Riskien arviointi ja riskin pienentäminen EN ISO 13857:2008 Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Huom.: Standardin EN ISO 13857:2008 vaatimat toimenpiteet koskevat ainoastaan asennettavaa kosketussuojaa, mikäli se kuuluu toimitukseen. Erityiset tekniset tiedostot, jotka vastaavat liitteen VII B vaatimuksia, on laadittu ja käytettävissä täydellisinä. Valtuutettu henkilö, joka on vastuussa erityisten teknisten tiedostojen kokoonpanosta: Dr. W. Angelis, osoite kuten yllä. Perustelluissa tapauksissa erityiset tekniset tiedostot toimitetaan viranomaisen käyttöön. Ne voidaan toimittaa elektronisessa muodossa, tietovälineellä tai paperille tulostettuina. Kaikki suojaoikeudet jäävät em. valmistajan haltuun. Tätä osittain valmista konetta ei saa ottaa käyttöön, ennen kuin on varmistettu, että kone, johon se asennetaan, täyttää EY-konedirektiivissä vaaditut säännökset. Künzelsau, (Paikka, päiväys) 28/32

29 Liite ZIEHL-ABEGG SE Dr. W. Angelis Tekninen johtaja - Ilmatekniikka (Nimi, tehtävä) ZIEHL-ABEGG SE Dr. D. Kappel Apulaispäällikkö sähköjärjestelmät (Nimi, tehtävä) (Allekirjoitus) (Allekirjoitus) 29/32

30 9.2 Hakemisto Index A akselin 10 Asennus 12 asentaa suojaritilä 4 D äänitehon taso 15 E EMC-direktiivin 4 EN EN ISO Epätasapainoa 17 eristysvastuksella 15 ERP-direktiivin 8 I ilmakanavat 17 J jäähdytysvaikutusta 17 K Kierrekoko 12 Kiristystiukkuudet 12 kitka-arvo 12 kondensaattori 16 kuulalaakerit 17 kylmärasvattua 16 L Lujuusluokka 12 P paino 11 puhallinpyörään 4 puhallinpyörästä 11 30/32

31 Index puretaan 17 pyörimissuunta 13 R Ruuvaussyvyys 12 S suojalaitteet 13 suuntanuoli 15 T tähtikolmiokytkennän 15 turvaetäisyyksiä 11 V verkkojännite 16 Y ylikuumenemisen suojalaitteet 4 31/32

32 9.3 Valmistajan lisähuomautus Index Tuotteemme on valmistettu voimassa olevia kansainvälisiä määräyksiä noudattaen. Mikäli ilmenee tuotteidemme käyttöön liittyviä kysymyksiä tai erikoissovelluksien suunnittelutarvetta, pyydämme ottamaan yhteyttä: ZIEHL-ABEGG SE Heinz-Ziehl-Straße Künzelsau Puhelin: +49 (0) Faksi: +49 (0) /32
