1 SUMEKO OY DERBI Mulhacen 125 Käyttöohjekirja

2

3 Henkilötiedot Nimi Osoite Puh.nro akuutusyhtiö akuutuksen numero Lähin Derbi-myyjä Nimi Osoite Puh.nro Huolto Puh.nro Moottoripyöräsi tunnistustiedot Merkki/malli Rungon nro Moottorin nro 3

4 almistajan suosittelemat Selenia Motorider voiteluaineet Moottori/vaihteisto Selenia Pro-Action 10W-50, API SJ (10W-40, SF, SG) Ilmansuodatin Selenia Air Filter Oil aijerit Selenia Hi-Scooter 4ech 5W-40, API SJ (jarru, nopeusmittari) Jarrukahvat, kaasukahva utela Grasso Spray P1 NLGI 1-2 Jarruneste utela op 4 DO4, SAE 1703 ISO 4925 akanapa utela ZC90 80W- 90 Ohjauslaakeri utela Z2 NLGI 2 Starttiketju Moottoriöljy 4 2

5 MULHACÉN 125 ämän käyttöohjekirjan kuvissa esitetyt ja tekstissä kuvatut komponentit ja osat eivät ole sitovia. NACIONAL MOOR, S.A./DERBI pidättää itsellään oikeuden tuotekehityksen, valmistustekniikan tai markkinointitilanteen aiheuttamiin muutoksiin tuotteissaan ja komponenteissaan ilman käyttöohjekirjan päivitystä. DERBI-tunnus on Nacional Motor, S.A:n Sociedad Unipersonal rekisteröity tavaramerkki. ämän käyttöohjekirjan valokuvien, piirrosten ja tekstin osittainenkin kopiointi on kielletty DERBI-Nacional Motor, S.A. 2/2008 5

6 ESIPUHE DERBI - NACIONAL MOOR, S.A. kiittää Sinua tämän Mulhacén 125-moottoripyörän valinnasta! ässä käyttöohjekirjassa on mainittu moottoripyöräsi tärkeimmät huoltokohdat. Muista lukea käyttöohjekirja huolellisesti. Ohjeita noudattamalla moottoripyöräsi suorituskyky säilyy, sen huolto- ja korjauskustannukset pysyvät pieninä ja varmistat lisäksi moottoripyörän pitkän käyttöiän. Suorita moottoripyöräsi huollot ajallaan; DERBI-tuotteen korkea laatu huolehtii lopusta. Muista, että valtuutetusta DERBI-huollosta löydät moottoripyöräsi alkuperäisvaraosat, ja henkilöstö on erityisesti koulutettu takaamaan Sinulle nautinnollisia, huolettomia kilometrejä ajoharrastuksesi parissa. Käänny tarvittaessa valtuutetun DERBI-liikkeesi puoleen. ervetuloa DERBI-kuljettajaksi! 6

7 URALLISUUS ärkeä huomautus! Käyttöohjekirjan tärkeät kohdat on merkitty seuraavasti: HUOM: Huomiot antavat joko täydentävää tietoa tai lisäselvennystä tekstiin Merkki varoittaa moottoripyörää vaurioittavista ja/tai kuluttavista seikoista ja toimenpiteistä. AROIUS aroitukset tiedottavat vaarallisista toimenpiteistä, jotka saattavat johtaa vakavaan onnettomuuteen ja vammautumiseen. Näin voit suojella ympäristöä Ajotapasi määrää polttoaineen kulutuksen ja sen, kuinka paljon DERBI Mulhacén 125-moottoripyöräsi saastuttaa ilmaa. Moottoripyöräsi kuluminen ja melutaso riippuvat myös ajotavastasi. Käyttöohjekirjassa on useassa kohdassa tietoa ympäristöystävällisestä ajotavasta, joka on myös taloudellisin DERBI Mulhacén 125-moottoripyörän ajotapa. Kiinnitä erityisesti huomiota käyttöohjekirjan kukkalogolla varustettuihin kohtiin. Luotamme Sinuun! Suojele ympäristöä! 7

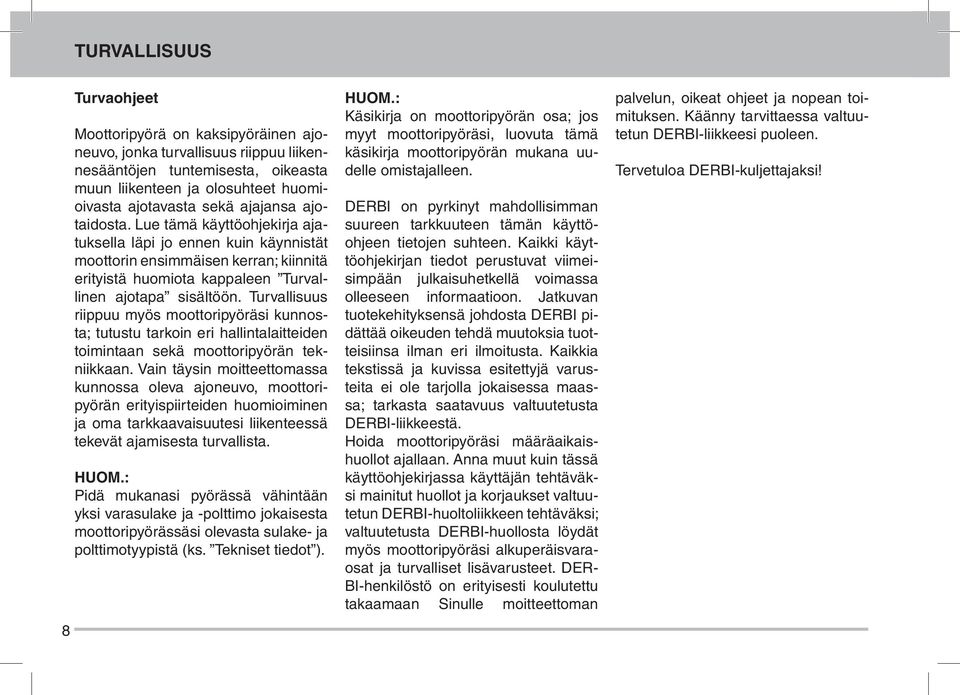

8 URALLISUUS 8 urvaohjeet Moottoripyörä on kaksipyöräinen ajoneuvo, jonka turvallisuus riippuu liikennesääntöjen tuntemisesta, oikeasta muun liikenteen ja olosuhteet huomioivasta ajotavasta sekä ajajansa ajotaidosta. Lue tämä käyttöohjekirja ajatuksella läpi jo ennen kuin käynnistät moottorin ensimmäisen kerran; kiinnitä erityistä huomiota kappaleen urvallinen ajotapa sisältöön. urvallisuus riippuu myös moottoripyöräsi kunnosta; tutustu tarkoin eri hallintalaitteiden toimintaan sekä moottoripyörän tekniikkaan. ain täysin moitteettomassa kunnossa oleva ajoneuvo, moottoripyörän erityispiirteiden huomioiminen ja oma tarkkaavaisuutesi liikenteessä tekevät ajamisesta turvallista. HUOM.: Pidä mukanasi pyörässä vähintään yksi varasulake ja -polttimo jokaisesta moottoripyörässäsi olevasta sulake- ja polttimotyypistä (ks. ekniset tiedot ). HUOM.: Käsikirja on moottoripyörän osa; jos myyt moottoripyöräsi, luovuta tämä käsikirja moottoripyörän mukana uudelle omistajalleen. DERBI on pyrkinyt mahdollisimman suureen tarkkuuteen tämän käyttöohjeen tietojen suhteen. Kaikki käyttöohjekirjan tiedot perustuvat viimeisimpään julkaisuhetkellä voimassa olleeseen informaatioon. Jatkuvan tuotekehityksensä johdosta DERBI pidättää oikeuden tehdä muutoksia tuotteisiinsa ilman eri ilmoitusta. Kaikkia tekstissä ja kuvissa esitettyjä varusteita ei ole tarjolla jokaisessa maassa; tarkasta saatavuus valtuutetusta DERBI-liikkeestä. Hoida moottoripyöräsi määräaikaishuollot ajallaan. Anna muut kuin tässä käyttöohjekirjassa käyttäjän tehtäväksi mainitut huollot ja korjaukset valtuutetun DERBI-huoltoliikkeen tehtäväksi; valtuutetusta DERBI-huollosta löydät myös moottoripyöräsi alkuperäisvaraosat ja turvalliset lisävarusteet. DER- BI-henkilöstö on erityisesti koulutettu takaamaan Sinulle moitteettoman palvelun, oikeat ohjeet ja nopean toimituksen. Käänny tarvittaessa valtuutetun DERBI-liikkeesi puoleen. ervetuloa DERBI-kuljettajaksi!

9 URALLISUUS urvallinen ajotapa Perusedellytys turvalliselle moottoripyöräilylle on tieliikennelain määräysten täyttäminen (ajokortti, pakollinen liikennevakuutus, liikennesääntöjen ja -merkkien noudattaminen jne.) ja sekä ajajan että moottoripyörän asianmukainen kunto: - Ajaminen alkoholin, huumaavien aineiden tai ajokykyyn vaikuttavien lääkkeiden vaikutuksen alaisena on ehdottomasti kielletty. - Älä tee moottoripyörään omia virityksiä. Alkuperäisten osien ja rakenteiden muutokset voivat vaarantaa moottoripyörän turvallisuuden ja olla määräysten vastaisia. - Hanki moottoripyörän käsittelyyn eri olosuhteissa tarvittava ajotaito asiantuntevalta opettajalta. Harjoittele ajamista aluksi yleiseltä liikenteeltä suojatussa paikassa. - Pidä huolta siitä, että terveydentilasi, vireytesi ja huomiokykysi on hyvä; älä aja väsyneenä tai sairaana. - Usein onnettomuudet sattuvat kokemattomille kuljettajille. Hanki kattavat tiedot moottoripyöräilyyn yleisesti ja oman moottoripyöräsi toimintaan liittyvistä seikoista. Jotkut moottoripyöräonnettomuuteen joutuneet eivät edes omista moottoripyörän ajamiseen oikeuttavaa ajokorttia: Älä lainaa pyörääsi kenellekään, jolla ei ole asianmukaista ajokorttia. - Noudata liikennesääntöjä. unne rajasi eli muista aina ajaa ajotaitosi edellyttämällä tavalla. Yltiöpäinen riskinotto johtaa usein turhiin onnettomuuksiin. - ältä äkkinäisiä liikkeitä, jotka saattavat johtaa moottoripyörän hallinnan menetykseen ja onnettomuuteen; huomioi ajo-olosuhteiden (ajoalusta, sää, näkyvyys jne.) vaikutus. - aro ja väistä tarpeen mukaan ajoalustassa olevia epätasaisuuksia (kuoppia, uria, raitiovaunukiskoja, pikipaikkoja, öljyläikkiä, märkiä tiemerkintöjä jne.); moottoripyörän hallinnan menetykseen ja/tai vaurioitumisen vaara. - aro ja vältä ajamasta muiden ajoneuvojen imussa (ilmavirrassa); moottoripyörän hallinnan menetykseen vaara. 9

10 URALLISUUS 10 AROIUS Pidä hyvä ajoasento molemmat kädet ohjaustangolla ja jalat jalkatapeilla, jotta moottoripyörä on paremmin hallinnassasi. ältä nousemasta seisomaan tai roikottamasta jäseniäsi ajaessasi. - ältä liikenteen seuraamista ja ajamiseen keskittymistä häiritseviä tekijöitä (tupakointia, syömistä, juomista jne.) ajaessasi; onnettomuusvaara. - Käytä suosituksemme mukaisia poltto- ja voiteluaineita; tarkasta säännöllisesti polttoaineen, öljyn ja jäähdytysnesteen riittävyys. - Jos moottoripyörä on kaatunut, törmännyt esteeseen tai ollut osallisena kolariin, tutki tarkoin, etteivät sen hallintalaiteet, letkut, putket, vaijerit, johdot, jarrut tai muut olennaiset osat ole vaurioituneet. - arkastuta moottoripyörä tarvittaessa valtuutetussa DERBI-liikkeessä, varsinkin, jos on syytä epäillä rungon, ohjaustangon, jousituksen, ajoturvallisuuteen vaikuttavien osien, tai osien, joita et itse pysty tarkastamaan, vaurioituneen. Älä pyri esim. kulujen välttämiseksi salaamaan vaurioita, uusi onnettomuus tulee paljon kalliimmaksi. - Älä aja moottoripyörällä, jos sen vauriot vaarantavat turvallisuutesi. - Älä tuunaa tai muuta moottoripyörän rekisterikilven, valojen tai äänimerkin paikkaa, väriä tai toimintaa; pyörän rakenteen tai toiminnan muuttaminen johtaa takuun raukeamiseen, saattaa tehdä ajamisen vaaralliseksi tai pyörän laittomaksi. - Ajoneuvon on vastattava tyyppikatsastuksessa hyväksyttyä, määräystenmukaiset osat ja toiminnot on säilytettävä; noudata lainsäädännön määräyksiä. - Älä virittele moottoripyörää; ajoneuvon on teholtaan ja rakenteeltaan vastattava tyyppikatsastuksessa hyväksyttyä. Kilpaileminen liikenteen seassa on kielletty.

11 URALLISUUS Ajovaatetus Yleisin kuolinsyy moottoripyöräonnettomuuksissa on päävamma. iranomaisten hyväksymän ajokypärän käyttö on ehdottoman välttämätön suojavaruste päävamman estämisessä tai rajoittamisessa. Pidä kypärä hyvässä kunnossa. Käytä visiirillä varustettua kypärää tai vaihtoehtoisesti suojalaseja. Silmiin puhaltava ajoviima saattaa heikentää näkökykyäsi ja estää vaaran havaitsemisen ajoissa. Pidä lasit ja/tai kypärä puhtaina. Käytä hyvälaatuisia ajovaatteita, -saappaita ja -käsineitä, jotka estävät tai vähentävät mahdollisessa kaatumisonnettomuudessa syntyviä vammoja (pehmusteet ja jäykisteet, suojapanssarit ) sekä nk. asvalttiihottumaa. alitse varusteet, jotka parantavat muitten tiellä liikkujien mahdollisuutta havaita itsesi aikaisemmin. Löysät ja lepattavat vaatteet ovat ajossa epämukavat ja heikentävät myös turvallisuutta (tarttumisvaara). alitse asianmukainen, hyvin istuva ajovaatetus, niin nautit ajamisesta enemmän; huomioi ilmaston vaatimukset (ajoviima, sade jne.). Älä pidä taskuissasi esineitä jotka saattaisivat aiheuttaa vaaraa onnettomuustilanteessa (lasipulloja, teräviä esineitä esim. avaimia tai kyniä, jne.). Huomioi, että ajovaatetusohjeet koskevat myös matkustajaa. 11

12 URALLISUUS Moottoripyörän kuormaaminen ja lisävarusteet Moottoripyörään asennetut lisävarusteet ja muu painopistettä muuttava kuorma saattaa heikentää pyörän vakautta ja ajo-ominaisuuksia. Huomioi turvallisuusnäkökohdat lisävarusteita hankkiessasi ja pyörää kuormatessasi. Ota ajaessasi huomioon kuorman vaikutus ajo-ominaisuuksiin. DERBI-alkuperäislisäosat on suunniteltu erityisesti DERBI-moottoripyöriä varten. Koska emme ole tarkastaneet muiden valmistajien lisäosamarkkinoilla olevia tuotteita, emme voi taata ko. osien soveltuvuutta, asennustavan turvallisuutta tai toimivuutta omissa tuotteissamme, joten ko. osien käyttö tapahtuu omalla vastuullasi. Älä asenna moottoripyörääsi lisälaitteita, joiden paino tai kuormitus heikentää pyöräsi ajettavuutta. arkasta etukäteen, etteivät pyörän maavara, kallistettavuus, jousituksen joustovara, kääntösäde, ohjauksen ja käyttölaitteiden käsiteltävyys tai valojen ja heijastinten nähtävyys heikkene. Ohjaustankoon tai etuhaarukkaan kiinnitetyt lisäosat voivat aiheuttaa suuntavakavuuden ja ohjattavuuden heikkenemisen muuttuneen painojakauman tai aerodynaamisten ilmiöiden vuoksi. Eteen sijoitettujen lisälaitteiden lukumäärä on paras rajoittaa mahdollisimman pieneksi ja osien on oltava mahdollisimman kevyitä. Jotkin lisävarusteet estävät ajajan pääsyn tavanomaiseen ajoasentoonsa ja/ tai rajoittavat ajajan normaalia liikkumista. Moottoripyörän hallintakyky ei tällöin voi olla parhaimmillaan, minkä vuoksi tällaisten varusteiden asennusta tulee välttää. 12

13 SISÄLLYSLUEELO ämän käyttöohjekirjan käyttö: Käyttöohjekirjassa on neljä lukua, kuten viereisestä sisällysluettelosta käy ilmi. Löydät etsimäsi luvun mustan palkin avulla. Jokaisen luvun ensimmäisellä sivulla on johdanto ja luvun yksityiskohtainen sisällysluettelo. äliotsikoiden avulla löydät helposti haluamasi sivun, kun selaat kirjaa nopeasti. Hakemistosta sivulta 66 löydät nopeasti tarvitsemasi tiedon sivunumeron. 1. Mittaristo ja hallintalaitteet Moottorin käynnistäminen, ajaminen ja sisäänajo Huolto ekniset tiedot

14 UNNISEE Runkonumeron sijoitus Runkonumero on kaiverrettu emäputken oikeaan kylkeen. Moottorin valmistenumeron sijoitus Moottorin valmistenumero sijaitsee kampikammion päällä, vasemmalla puolella. Huomioi, että valmistusnumeron poistaminen tai muuttaminen voi johtaa oikeustoimiin. 14

15 1. MIARISO JA HALLINALAIEE Luku sisältää yksityiskohtaiset selitykset mittariston ja hallintalaitteiden toiminnasta. Luvun sisällysluettelo Äänimerkin näppäin...18 Suuntamerkin katkaisin...18 Ajovalokatkaisin...18 Kytkinvipu...18 Käynnistysnäppäin...19 Kaasukahva...19 Etujarrun jarruvipu...19 irtalukko...20 Satulan lukitus ja työkalusarja...21 Mittaristo ja merkkivalot...22 Polttoaine...26 Polttoainesäiliö

16 1. MIARISO JA HALLINALAIEE 13) aihdepoljin 14) Ketjut 15) yökalusarja 16) Moottoriöljyn tyhjennystulppa 17) Öljytikku 18) Äänimerkki 19) Ilmanpuhdistin 16 Osien sijainti 1) Ajovalo 2) irta- / ohjauslukko 3) asemmanpuoleinen taustapeili 4) Polttoainesäiliön korkki 5) Polttoainesäiliö 6) Akku 7) CDI 8) Matkustajan kädensija 9) Keinuhaarukka 10) asemmanpuoleinen matkustajan jalkatappi (ulos / sisään taittuva) 11) Sivuseisontatuki 12) asemmanpuoleinen ajajan jalkatappi 1) akavalo 2) Matkustajan kädensija 3) Satula 4) akajarrun jarrunestesäiliö 5) akaiskunvaimennin 6) Etujarrun jarrunestesäiliö 7) Oikeanpuoleinen taustapeili 8) Öljynsuodatin 9) akajarrun jarrupoljin 10) Oikeanpuoleinen ajajan jalkatappi 11) akajarrusylinteri 12) Oikeanpuoleinen matkustajan jalkatappi (ulos / sisään taittuva) 13) Jäähdytysnesteen paisuntasäi liön korkki

17 1. MIARISO JA HALLINALAIEE 14) Jäähdytysnesteen paisuntasäiliö 15) Sulakekotelo 16) Satulan lukko 17) Öljynsuodattimen kansi Mittarit ja hallintalaitteet 1) Kytkinvipu 2) Mittaritaulu ja merkkivalot 3) irta- / ohjauslukko ( ) 4) Jarruvipu (etujarru) 5) Kaasukahva 6) Moottorin käynnistys- / sammutusnäppäin ( ) 7) Ajovalokatkaisin ( ) 8) Äänimerkin näppäin ( ) 9) Suuntamerkin katkaisin ( ) 17

18 1. MIARISO JA HALLINALAIEE Katkaisimen ollessa -asennossa palaa kaukovalo ja myös sen merkkivalo. Ohjaustangon vasemmanpuoleiset katkaisimet HUOM.: Sähkölaitteet toimivat ainoastaan, kun virtalukko on asennossa. 1) Äänitorven näppäin Äänitorvi soi tätä näppäinkatkaisinta painettaessa. 2) Suuntavilkkujen katkaisin ällä katkaisimella käytetään suuntavilkkuja; vasemmalle ja oikealle. Katkaisin palautuu keskiasentoonsa painamalla. 3) alonvaihtokatkaisin alonvaihtokatkaisimen -asennossa lähi- ja takavalo sekä ääri- ja mittarivalot ovat päällä. 4) Kytkinvipu Kytkinvipu on ohjaustangon vasemmalla puolella. ivun pohjaan vetäminen avaa kytkimen ja irrottaa moottorin voimansiirrosta. Kytkinvivun vapauttaminen yhdistää moottorin ja voimansiirron, jolloin, jos vaihde on päällä, moottorin teho välittyy takapyörälle ja moottoripyörä liikkuu. apauta kytkinvipu aina harkitun tasaisesti, jotta kytkin tarttuu pehmeästi ja veto kytkeytyy päälle ilman äkkinäisiä nykäyksiä. 18

19 1. MIARISO JA HALLINALAIEE dollista (käynnissä oleva moottori sammuu). 6) Kaasukahva Kaasukahvalla säädetään kaasuläpän asentoa kaasuttimessa ja moottorin käyntinopeutta. 7) Etujarrun jarruvipu Ole tarkkana etujarrun käytössä. ee jarrutus vähittäin, vältä lukitsemasta etujarrua varsinkaan kaarteissa, se voi johtaa moottoripyörän hallinnan menetykseen. Huomioi ajo-olosuhteiden ja kuorman vaikutus jarrutukseen. AROIUS Älä käännä virtalukkoa -asentoon moottoripyörän ollessa liikkeellä. Ohjaustangon oikeanpuoleiset katkaisimet HUOM.: Sähkölaitteet toimivat ainoastaan, kun virtalukko on asennossa. 5) Käynnistysnäppäin -näppäinkatkaisin (5) kytkee painettaessa päälle moottorin sähkökäynnistimen, kun virtalukko on asennossa. Katso tarkemmat moottorin käynnistysohjeet käyttöohjekirjan sivulta 30 kohdasta Moottorin käynnistäminen. irtalukon -asennossa sytytysvirtapiiri on puolestaan katkaistu, joten moottorin käyminen ei ole mah- Akku saattaa tyhjentyä, jos sammutat moottorin ja jätät virtalukon pitkäksi aikaa -asentoon. Kun olet pysäyttänyt moottoripyörän ja sammuttanut moottorin, käännä virtalukko -asentoon. 19

20 1. MIARISO JA HALLINALAIEE irtalukko irtalukko on ohjaustangon ylälevyssä. HUOM.: irta-avain toimii myös ohjauslukon avaimena. Moottoripyörän mukana toimitetaan kaksi avainta (toinen on vara-avain). Säilytä vara-avain turvallisessa paikassa, josta myös löydät sen sitä mahdollisesti tarvitessasi. Älä säilytä vara-avainta moottoripyörässä (esim. satulalokerossa). Ohjauslukko AROIUS Älä käännä virtalukkoa -asentoon moottoripyörän ollessa liikkeellä; hallinnan menetyksen ja vakavan onnettomuuden vaara. Ohjauslukon lukitseminen: Käännä ohjaustanko täysin vasemmalle Käännä avain -asentoon Paina virta-avainta sisään, vapauta ja käännä -asentoon Ota avain pois virtalukosta; kokeile varmuuden vuoksi, että ohjaus on lukittunut. Ohjauslukko on kiinni. Sytytysvirtapiiri on katkaistu ja ohjaus lukittu. Avaimen voi irrottaa. Sytytysvirtapiiri on katkaistu. Moottorin käyminen ei ole mahdollista (käynnissä oleva moottori sammuu). Avaimen voi irrottaa. Sytytysvirtapiiri on kytketty. Moottorin käyminen ja käynnistäminen on mahdollista. Avainta ei saa irti. 20

21 1. MIARISO JA HALLINALAIEE AROIUS armista ennen liikkeelle lähtöä, että satula on lukittunut paikalleen. Satulan avaaminen / lukitseminen Satulan irrotus: Aseta moottoripyörä sivuseisontatuelleen. Aseta virta-avain (1) satulan lukkoon (2). Käännä avainta vastapäivään ja nosta satula irti. Satulan lukitseminen: Aseta satulan kohdistuskynnet (3) vastinkoloihinsa, asettele satula paikalleen ja paina kiinni lukitukseensa (salpa naksahtaa lukittuessaan). yökalulokero yökalukotelo on omassa erikoislokerossaan satulan alla. yökalusarja: - Kuusiokoloavaimet 3, 4 ja 5 mm (3) mm kaksoiskiintoavaimet (5) - 16 mm sytytystulppa-holkkiavain (6) - Kaksoisruuvitaltta, risti- ja talttapää (7) - yökalukotelo (8) 21

22 1. MIARISO JA HALLINALAIEE 22 Mittaristo ja merkkivalot 1. apaavaihteen merkkivalo ihreä merkkivalo N syttyy, kun vaihde on vapaalla. 2. Öljynpaineen varoitusvalo Punainen öljynpaineen varoitusvalo syttyy, kun öljynpaine moottorin voitelujärjestelmässä on liian pieni. Jos varoitusvalo syttyy ajossa, pysähdy, sammuta moottori ja tarkasta öljyn määrä; ota tarvittaessa yhteys valtuutettuun Derbi-huoltoon. 3. Polttoaineen loppumisen varoitusvalo Polttoaineen loppumisen varoitusvalo syttyy, kun säiliössä on polttoainetta jäljellä enää < 3 l. Käy täyttämässä polttoainesäiliö heti seuraavan tilaisuuden ilmaantuessa. 4. LCD-näyttö LCD-näyttö toimii nopeus- ja käyntinopeusmittarina sekä ajotietokoneen näyttöyksikkönä. 5. Suuntavilkkujen merkkivalo ihreä merkkivalo vilkkuu yhtaikaa suuntavilkkujen kanssa. 6. Kaukovalon merkkivalo Sininen merkkivalo palaa kaukovalon ollessa kytkettynä. 7. oimintonäppäin oit toimintonäppäinpainalluksilla valita haluamasi ajotietokoneen toimintonäyttämät LCD-näyttöön. LCD-näyttö: 1. Nopeusmittarikenttä 2. Käyntinopeuden pylväsdiagrammi 3. alinnaistoimintojen näyttökenttä 4. alinnaistoimintojen ilmaisin 5. Latauskuvake 6. Moottorin ylikuumenemisen varoituskuvake Älä jätä virtalukkoa -asentoon, koska jäähdytysjärjestelmän puhallin pysähtyy jäähdytysnesteen lämpötilasta riippumatta ja moottori saattaa ylikuumentua.

23 1. MIARISO JA HALLINALAIEE Jos moottorin ylikuumenemisen varoituskuvake ilmestyy näyttöön, sammuta moottori, mutta jätä virtalukko -asentoon, kunnes puhallin lopettaa termostaatin sammuttamana toimintansa. Käännä virta-avain -asentoon ja odota, kunnes moottori on jäähtynyt, jonka jälkeen tarkasta jäähdytysnesteen määrä; lisää tarvittaessa. Ajotietokoneen käynnistyminen Kun kytket sytytysvirran päälle (virta-avain asennosta OFF asentoon ON ), kaikki LCD-segmentit syttyvät kahdeksi sekunniksi (toimintatesti), jonka jälkeen näyttökenttään tulee jäljellä oleva ajokilometrimäärä ennen seuraavaa määräaikaishuoltoa. ietokonetoiminnot Nopeusmittarinäyttämä Näytön keskellä on kenttä, jossa näkyy moottoripyörän nopeus. oit vaihtaa LCD-näytön toimintojen pituusmittalaatua mailin ja kilometrin välillä. armista, että käyttämäsi laatu on oikea: Suomessa km ja km/h. Kello-näyttö oit valita toimintonäyttökenttään kellonajan painamalla toistuvasti toimintonäppäintä, kunnes valinnaistoimintoilmaisimen näyttämänä on IME ; kellonaika näkyy muodossa 0:00-23:59. oit säätää kellonaikaa, kun moottoripyörä on pysähtyneenä. Pidä toimintonäppäin toimintotilassa IME painettuna 5 s ajan. Kun asetustoiminto on käynnistynyt, jokainen toimintonäppäinpainallus siirtää aika-asetusta 1 minuutilla eteenpäin. Kun pidät näppäimen painettuna, aika-asetus siirtyy hetken viiveellä kiihtyvällä nopeudella eteenpäin. Saat asetustoiminnon taas hidastumaan vapauttamalla näppäimen hetkeksi, jolloin asetusnopeus 23

24 1. MIARISO JA HALLINALAIEE palautuu alkuperäiseksi. Asetustoiminto sammuu ja aika-asetus tallentuu, kun näppäin on käyttämättä 4 s ajan. Näyttötila sekuntikello (LAP) oit valita toimintonäyttökenttään sekuntikellotoiminnon painamalla toistuvasti toimintonäppäintä, kunnes valinnaistoimintoilmaisimen näyttämänä on LAP. Sekuntikelloa voidaan käyttää moottoriradalla ajettaessa kierrosaikojen mittaamiseen. Kun LAP-toiminto on käynnistynyt, ajanotto nollautuu seuraavalla toimintonäppäimen painalluksella. Seuraava painallus käynnistää ja sitä seuraava pysäyttää sekuntikellon, jolloin näyttökenttään jää mitattu kierrosaika muodossa Seuraava toimintonäppäimen painallus käynnistää seuraavan ajotietokonetoiminnon. Keskinopeusnäyttämä (AE) oit valita toimintonäyttökenttään keskinopeustoiminnon painamalla toistuvasti toimintonäppäintä, kunnes valinnaistoimintoilmaisimen näyttämänä on AE. Pidä ensin toimintonäppäin painettuna 3 s ajanoton nollaamiseksi. Ajotietokone laskee keskimääräisen nopeuden ajetun matkan ja kuluneen ajan perusteella. Keskinopeus näkyy laatuasetuksesta riippuen joko km/h tai mph. 24

25 1. MIARISO JA HALLINALAIEE Osamatkamittarinäyttämä (D) Osamatka- eli trippimittarilla voidaan mitata yksittäisten matkojen pituuksia viimeisestä mittarin nollauksesta eteenpäin; voit valita toimintonäyttökenttään toiminnon painamalla toistuvasti toimintonäppäintä, kunnes valinnaistoimintoilmaisimen näyttämänä on D. Pidä seuraavaksi toimintonäppäin painettuna kunnes näyttämä on (nollaus). Ajettu osamatka näkyy laatuasetuksesta riippuen joko kilometreissä tai maileissa. Matkamittarinäyttämä (OD) oit valita toimintonäyttökenttään matkamittaritoiminnon painamalla toistuvasti toimintonäppäintä, kunnes valinnaistoimintoilmaisimen näyttämänä on OD. Ajettu matka näkyy laatuasetuksesta riippuen joko kilometreissä tai maileissa. Matkamittari osoittaa moottoripyörällä ajetun kokonaiskilometrimäärän. Näyttämää ei voi säätää. Käyntinopeusnäyttämä Moottorin käyntinopeus näkyy omassa kentässään 18-segmenttisenä pylväsdiagrammina; mitä suurempi käyntinopeus sitä useampi segmentti on näkyvissä. Latauskuvake Akun varauksen varoituskuvake ilmestyy näyttöön, kun akun jännite laskee alle 9. aroituskuvakkeen ilmestyminen näyttöön kertoo akun lataamis- tai vaihtotarpeesta. 25

26 1. MIARISO JA HALLINALAIEE Moottorin ylikuumenemisen varoituskuvake Moottorin ylikuumenemisen varoituskuvake ilmestyy näyttöön, kun jäähdytysnesteen lämpötila nousee yli 100 C:seen, ja häipyy näytöstä, kun jäähdytysnesteen lämpötila on taas laskenut alle 95 C:een. Jos varoituskuvake ilmestyy näyttöön (vakavan moottoririkon vaara!), sammuta moottori ja odota puhallinta pysäyttämättä kunnes moottori on jäähtynyt, jonka jälkeen tarkasta jäähdytysnesteen määrä; lisää tarvittaessa. Asetustoimintatila (Setup) oit valita asetustoiminnossa haluamasi toimintatilan, kun moottoripyörä on pysähtyneenä. Pidä toimintonäppäin matkamittaritoiminnossa (OD) painettuna n. 5 s ajan kunnes näytössä on sekä km/h- että mph-näyttämät. alitse sitten lyhyellä toimintonäppäinpainalluksella laatuasetukseksi joko km/h tai mph. allenna valinta pitämällä toimintonäppäin painettuna kunnes vakiotoimintotila on taas kytkeytyneenä. Polttoaine AROIUS Bensiini on erittäin tulenarkaa ja kaasuuntuneena räjähdysherkkää. Sammuta aina moottori tankkauksen ajaksi äläkä missään nimessä tupakoi. ilan, jossa polttoainetta lisätään, tulee olla hyvin tuuletettu. Suljetussa tilassa ei saa olla liekkiä (lämmitysuunit tms., koskee myös valmiustilan apuliekkiä) eikä kipinöiviä laitteita. 26

27 1. MIARISO JA HALLINALAIEE AROIUS aro tankatessasi, ettei polttoainetta roisku itsesi tai moottoripyörän päälle, polttoaine voi syttyä osuessaan moottorin kuumiin osiin. Huomioi, että polttoaine laajenee lämmetessään esim. auringonsäteiden vaikutuksesta. Lisää polttoainetta vain täyttöputken alaosan tasolle, varo ylitäyttöä. Sulje säiliön korkki tiiviisti, pyyhi polttoaineroiskeet välittömästi. AROIUS ältä polttoaineroiskeita iholle, älä myöskään hengitä polttoainehöyryjä. Älä käytä lappoa polttoaineen siirtämiseen astiasta toiseen, varo saamasta polttoainetta suuhusi tai varsinkaan nielemästä polttoainetta ruuansulatukseesi; myrkytysvaara. Pidä polttoaine pois lasten ulottuvilta. Polttoaine on myrkyllistä, sitä ei saa kaataa maahan, vesistöön, viemäriin tms. Polttoainevaatimukset Käytä lyijytöntä standardin DIN mukaista bensiiniä 95 E (vähimmäisoktaaniluku ROZ 95). Polttoainesäiliön korkki Korkki on varustettu lukolla. Avaus: Aseta virta-avain lukkoon ja käännä avainta korkkia kiertämättä vastapäivään, nosta korkki irti. Sulkeminen ja lukitseminen: Paina korkki tiiviisti vasten täyttöaukkoa. Käännä avain myötäpäivään; ota avain irti. 27

28 1. MIARISO JA HALLINALAIEE Polttoainesäiliö Polttoainesäiliön tilavuus on 11 litraa, josta varasäiliön osuus on 3 litraa. Käytä lyijytöntä polttoainetta 95 E. AROIUS Lisää polttoainetta vain täyttöputken alaosan tasolle, varo ylitäyttöä Polttoaine vahingoittaa maalipintaa ja muovia, joten sitä ei saa läikyttää ko. pinnoille. AROIUS Bensiini on erittäin tulenarkaa ja kaasuuntuneena räjähdysherkkää. Sammuta aina moottori tankkauksen ajaksi, älä tupakoi. Polttoaineen täyttöaukon läheisyyteen ei saa päästää liekkiä tai kipinöitä. Älä käytä lisäaineita polttoaineessa. Kun siirrät polttoainetta astiasta toiseen, varmista välineiden puhtaus ja roskattomuus. AROIUS Älä mene lähelle polttoaineen täyttöaukkoa, älä hengitä polttoainehöyryjä. AROIUS Sammuta aina moottori tankkauksen ajaksi, polttoaine on erittäin tulenarkaa ja kaasuuntuneena räjähdysherkkää. aro tankatessasi, ettei polttoainetta roisku itsesi tai moottoripyörän päälle, pyyhi polttoaineroiskeet välittömästi. AROIUS Sulje säiliön korkki tiiviisti polttoainetäydennyksen jälkeen. Lukitse polttoainesäiliön korkki. Irrota avain. 28

29 2. MOOORIN KÄYNNISÄMINEN, AJAMINEN JA SISÄÄNAJO ässä luvussa käsitellään moottorin käynnistämistä (sähkö- tai poljinkäynnistys) sekä ajamiseen ja sisäänajovaiheeseen liittyviä seikkoja. Luvun sisällysluettelo Ajoa edeltävät tarkastukset...30 Moottorin käynnistäminen...30 Oikea ajotekniikka

30 2. MOOORIN KÄYNNISÄMINEN, AJAMINEN JA SISÄÄNAJO Ajoa edeltävät tarkastukset AROIUS Moottoripyörän toimintakunto on omalla vastuullasi. Pienikin vika, vuoto tai vaikka väärä rengaspaine voi saada vakavia seurauksia; silmämääräisen tarkastuksen lisäksi on syytä suorittaa ennen jokaista ajokertaa jäljempänä (s. 58) esitetyt tarkastukset. arkastuksiin kuluva aika on vähäinen verrattuna turvallisuuden kannalta saatavaan hyötyyn, ne kannattaa tehdä ennen jokaista ajokertaa. Jos olet epävarma jostain moottoripyörän käyttöön, tekniikkaan tai toimintaan liittyvästä yksityiskohdasta, ota yhteys valtuutettuun Derbi-liikkeeseen. Moottorin käynnistäminen AROIUS Älä pidä mitään esineitä tai kiinnitä laitteita etukatteen sisään ohjaustangon ja mittariston väliin; ohjaustangon liikealue tai mittareiden sekä varoitus- että merkkivalojen näkyvyys ei saa kärsiä. AROIUS Älä koskaan käytä moottoria sisätiloissa, ellei siellä ole kunnon tuuletusta. Pakokaasun sisältämä hiilimonoksidi eli häkä voi runsaammin hengitettynä johtaa jopa kuolemaan. Älä käynnistä moottoria tai käytä moottoria suljetussa tilassa. Pakokaasujen hiilimonoksidi on runsaammin hengitettynä tappavan myrkyllistä. Huomioi riittävä ilmanvaihto. 1. Kallista moottoripyörä sivuseisontatukensa varaan. 2. Aseta vaihde vapaalle. 3. yönnä avain virtalukkoon ja käännä asentoon. Jätä moottoripyörä sivuseisontatukensa varaan ja vaihde vapaalle. 4. Avaa kaasukahvaa 1/4-kierrosta ja paina käynnistysnappia. 5. Kun moottori käy ja kytken vaihteen päälle, vapaavaihteen merkkivalo N sammuu. Moottori voidaan käynnistää vaihteen ollessa kytkettynä vain kytkinvivun ollessa puristettuna ja seisontatuen ollessa ylhäällä. Moottorin sammuttaminen Kierrä kaasu kiinni, siirrä vaihde vapaalle ja käännä virtalukko avaimella -asentoon. Lukitse ohjauslukko pysäköidessäsi. 30
