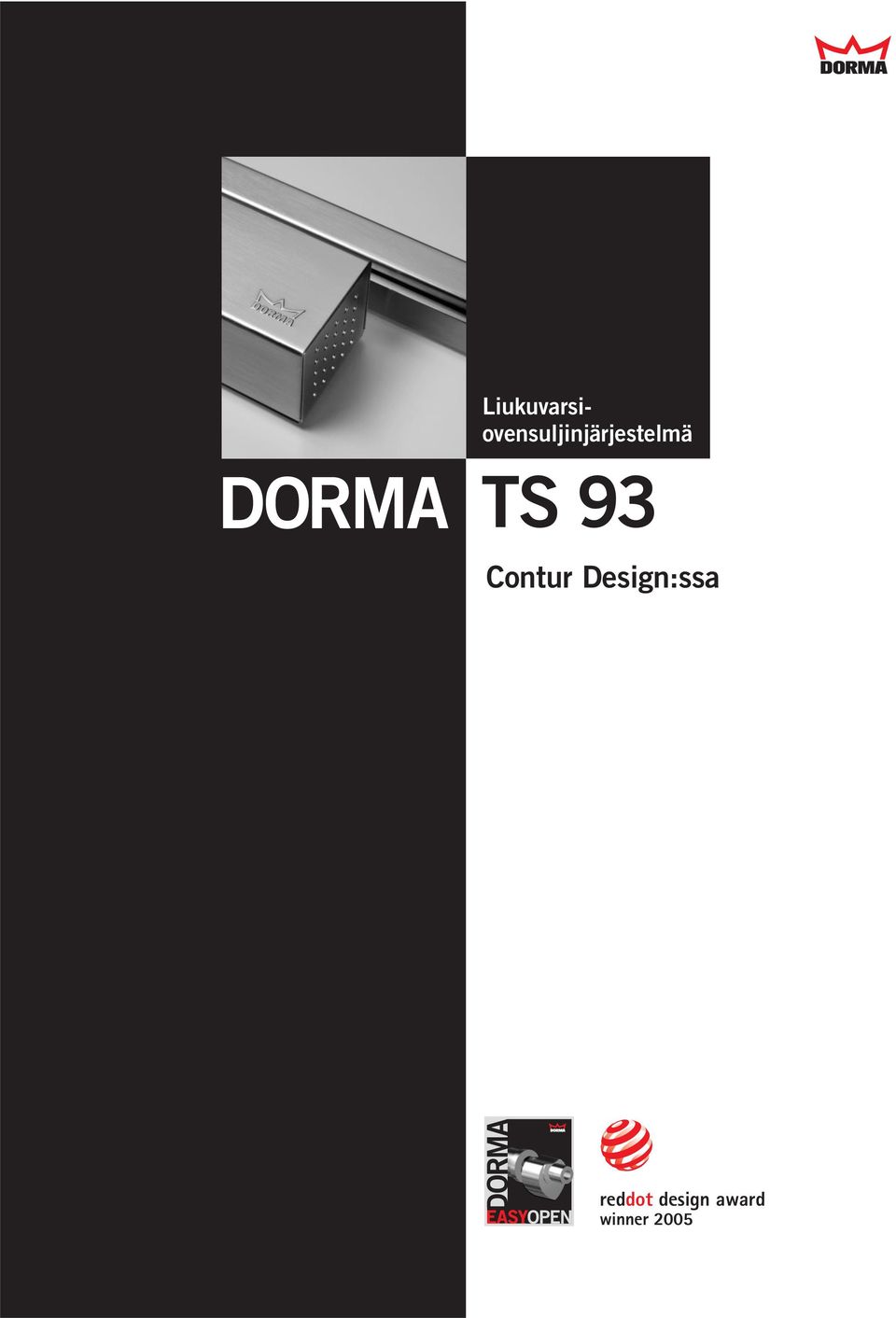

1 Liukuvarsiovensuljinjärjestelmä DORMA TS 93 Contur Design:ssa reddot design award winner 200

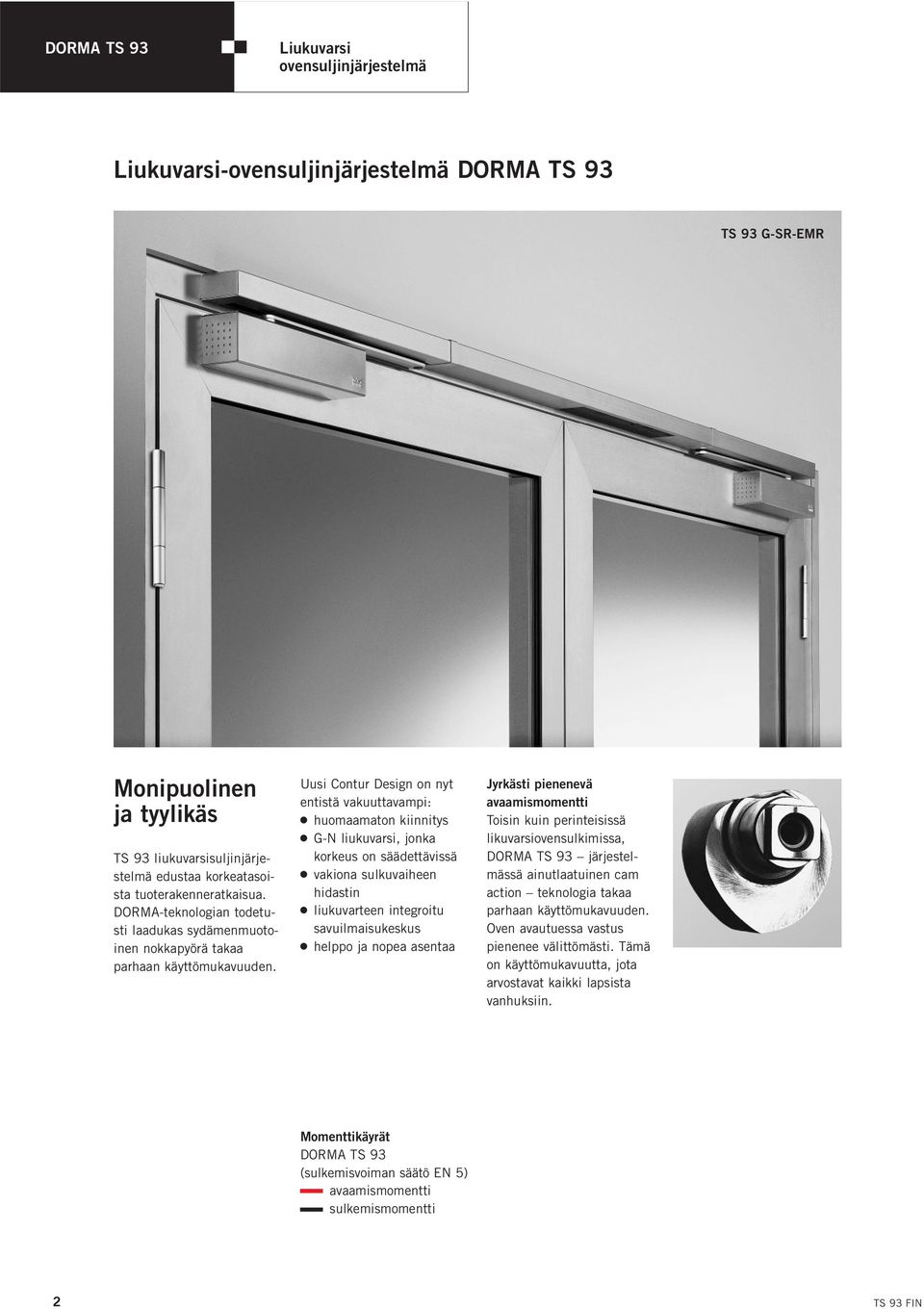

2 DORMA TS 93 Liukuvarsi ovensuljinjärjestelmä Liukuvarsi-ovensuljinjärjestelmä DORMA TS 93 TS 93 G-SR-EMR Monipuolinen ja tyylikäs TS 93 liukuvarsisuljinjärjestelmä edustaa korkeatasoista tuoterakenneratkaisua. DORMA-teknologian todetusti laadukas sydämenmuotoinen nokkapyörä takaa parhaan käyttömukavuuden. Uusi Contur Design on nyt entistä vakuuttavampi: 2 huomaamaton kiinnitys 2 G-N liukuvarsi, jonka korkeus on säädettävissä 2 vakiona sulkuvaiheen hidastin 2 liukuvarteen integroitu savuilmaisukeskus 2 helppo ja nopea asentaa Jyrkästi pienenevä avaamismomentti Toisin kuin perinteisissä likuvarsiovensulkimissa, DORMA TS 93 järjestelmässä ainutlaatuinen cam action teknologia takaa parhaan käyttömukavuuden. Oven avautuessa vastus pienenee välittömästi. Tämä on käyttömukavuutta, jota arvostavat kaikki lapsista vanhuksiin. Momenttikäyrät DORMA TS 93 (sulkemisvoiman säätö EN ) avaamismomentti sulkemismomentti 2

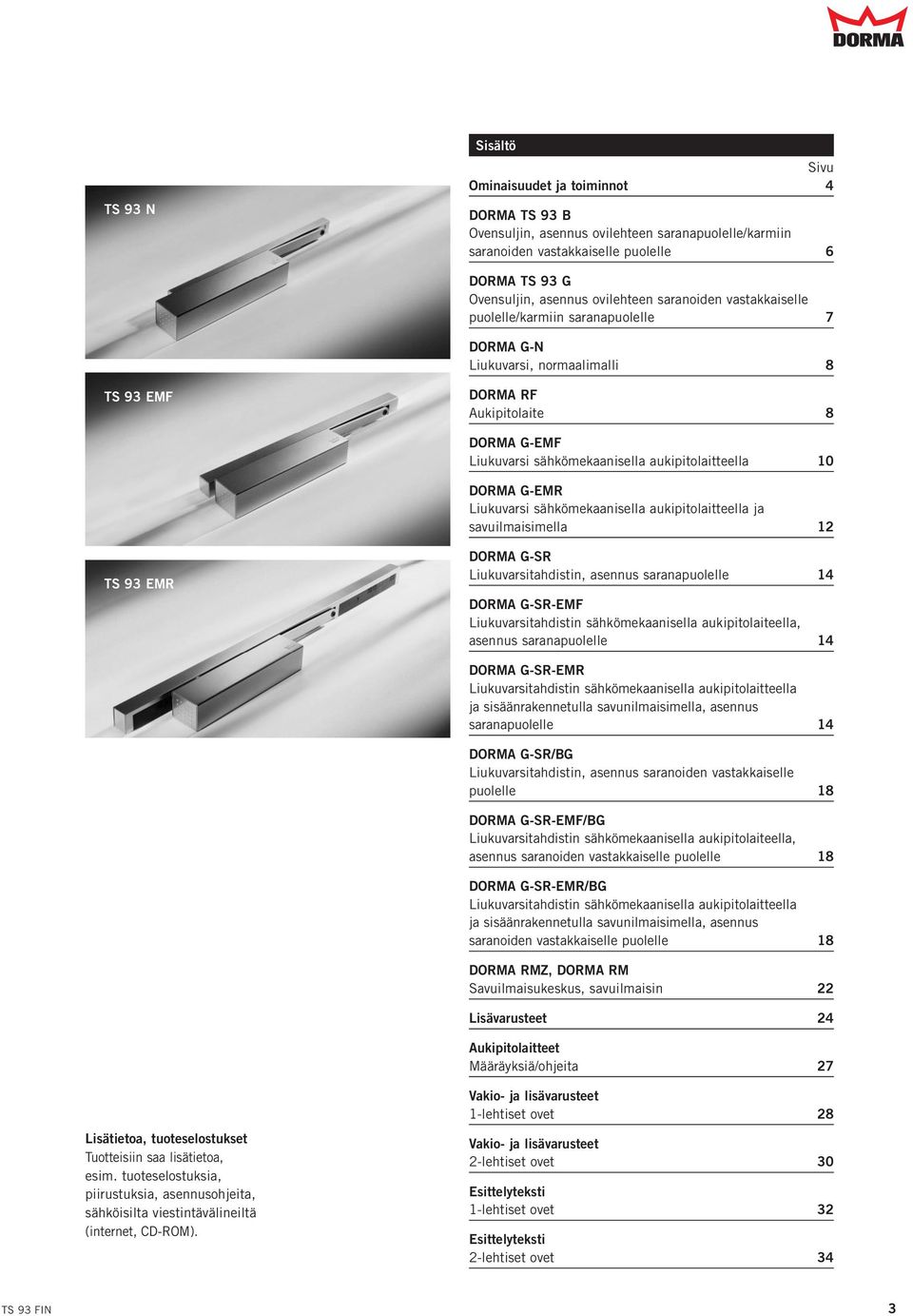

3 TS 93 N Sisältö Sivu Ominaisuudet ja toiminnot DORMA TS 93 B Ovensuljin, asennus ovilehteen saranapuolelle/karmiin saranoiden vastakkaiselle puolelle 6 DORMA TS 93 G Ovensuljin, asennus ovilehteen saranoiden vastakkaiselle puolelle/karmiin saranapuolelle 7 DORMA G-N Liukuvarsi, normaalimalli 8 TS 93 EMF DORMA RF Aukipitolaite 8 DORMA G-EMF Liukuvarsi sähkömekaanisella aukipitolaitteella 10 DORMA G-EMR Liukuvarsi sähkömekaanisella aukipitolaitteella ja savuilmaisimella 12 TS 93 EMR DORMA G-SR Liukuvarsitahdistin, asennus saranapuolelle 1 DORMA G-SR-EMF Liukuvarsitahdistin sähkömekaanisella aukipitolaiteella, asennus saranapuolelle 1 DORMA G-SR-EMR Liukuvarsitahdistin sähkömekaanisella aukipitolaitteella ja sisäänrakennetulla savunilmaisimella, asennus saranapuolelle 1 DORMA G-SR/BG Liukuvarsitahdistin, asennus saranoiden vastakkaiselle puolelle 18 DORMA G-SR-EMF/BG Liukuvarsitahdistin sähkömekaanisella aukipitolaiteella, asennus saranoiden vastakkaiselle puolelle 18 DORMA G-SR-EMR/BG Liukuvarsitahdistin sähkömekaanisella aukipitolaitteella ja sisäänrakennetulla savunilmaisimella, asennus saranoiden vastakkaiselle puolelle 18 DORMA RMZ, DORMA RM Savuilmaisukeskus, savuilmaisin 22 Lisävarusteet 2 Aukipitolaitteet Määräyksiä/ohjeita 27 Lisätietoa, tuoteselostukset Tuotteisiin saa lisätietoa, esim. tuoteselostuksia, piirustuksia, asennusohjeita, sähköisilta viestintävälineiltä (internet, CD-ROM). Vakio- ja lisävarusteet 1-lehtiset ovet 28 Vakio- ja lisävarusteet 2-lehtiset ovet 30 Esittelyteksti 1-lehtiset ovet 32 Esittelyteksti 2-lehtiset ovet 3 3

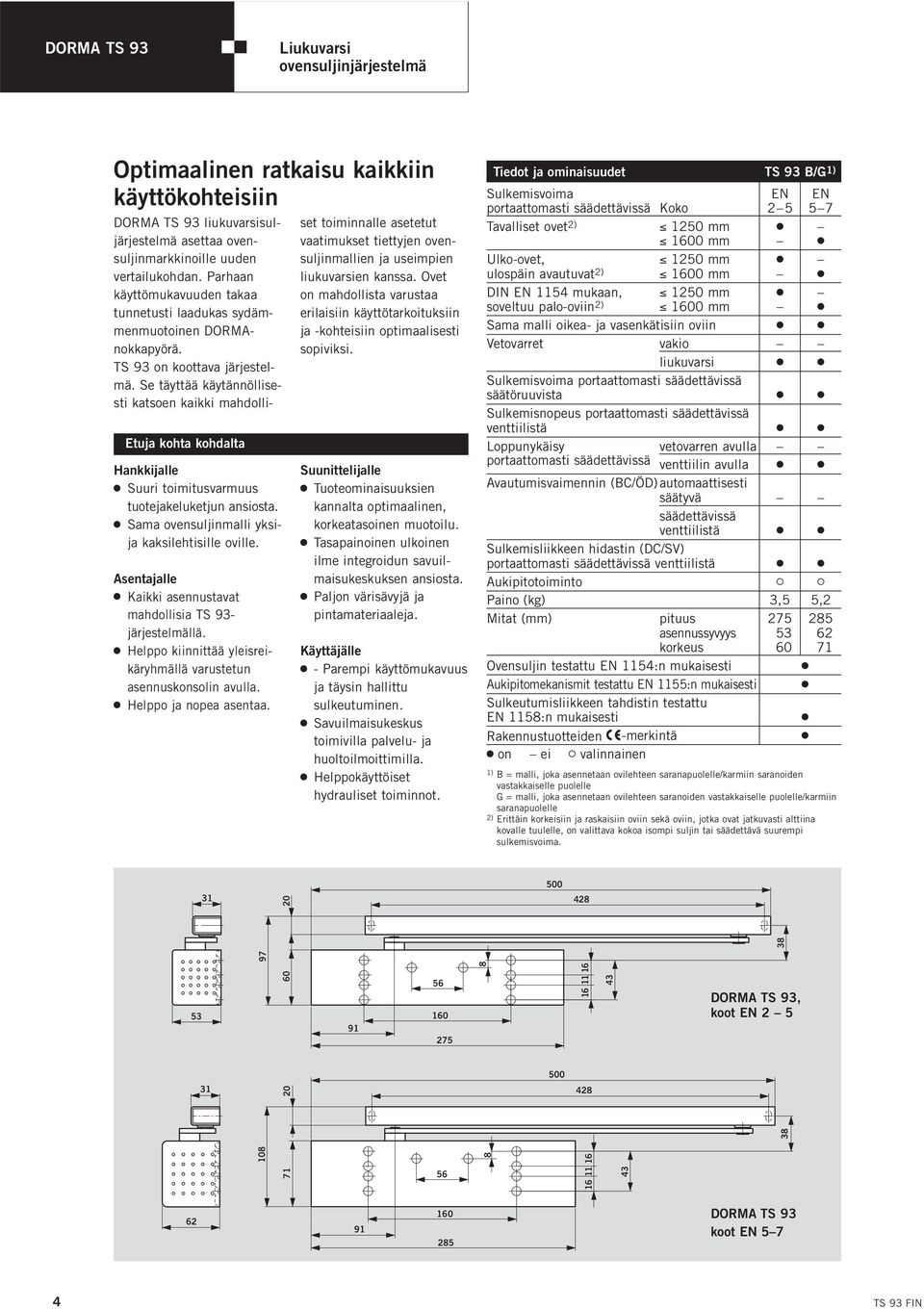

4 DORMA TS 93 Liukuvarsi ovensuljinjärjestelmä Optimaalinen ratkaisu kaikkiin käyttökohteisiin Etuja kohta kohdalta Hankkijalle 2 Suuri toimitusvarmuus tuotejakeluketjun ansiosta. 2 Sama ovensuljinmalli yksija kaksilehtisille oville. Asentajalle 2 Kaikki asennustavat mahdollisia TS 93- järjestelmällä. 2 Helppo kiinnittää yleisreikäryhmällä varustetun asennuskonsolin avulla. 2 Helppo ja nopea asentaa. DORMA TS 93 liukuvarsisuljärjestelmä asettaa ovensuljinmarkkinoille uuden vertailukohdan. Parhaan käyttömukavuuden takaa tunnetusti laadukas sydämmenmuotoinen DORMAnokkapyörä. TS 93 on koottava järjestelmä. Se täyttää käytännöllisesti katsoen kaikki mahdolliset toiminnalle asetetut vaatimukset tiettyjen ovensuljinmallien ja useimpien liukuvarsien kanssa. Ovet on mahdollista varustaa erilaisiin käyttötarkoituksiin ja -kohteisiin optimaalisesti sopiviksi. Suunittelijalle 2 Tuoteominaisuuksien kannalta optimaalinen, korkeatasoinen muotoilu. 2 Tasapainoinen ulkoinen ilme integroidun savuilmaisukeskuksen ansiosta. 2 Paljon värisävyjä ja pintamateriaaleja. Käyttäjälle 2 - Parempi käyttömukavuus ja täysin hallittu sulkeutuminen. 2 Savuilmaisukeskus toimivilla palvelu- ja huoltoilmoittimilla. 2 Helppokäyttöiset hydrauliset toiminnot. Tiedot ja ominaisuudet TS 93 B/G 1) Sulkemisvoima EN EN portaattomasti säädettävissä Koko 2 7 Tavalliset ovet 2) 120 mm mm 2 Ulko-ovet, 120 mm 2 ulospäin avautuvat 2) 1600 mm 2 DIN EN 11 mukaan, 120 mm 2 soveltuu palo-oviin 2) 1600 mm 2 Sama malli oikea- ja vasenkätisiin oviin 2 2 Vetovarret vakio liukuvarsi 2 2 Sulkemisvoima portaattomasti säädettävissä säätöruuvista 2 2 Sulkemisnopeus portaattomasti säädettävissä venttiilistä 2 2 Loppunykäisy vetovarren avulla portaattomasti säädettävissä venttiilin avulla 2 2 Avautumisvaimennin (BC/ÖD) automaattisesti säätyvä säädettävissä venttiilistä 2 2 Sulkemisliikkeen hidastin (DC/SV) portaattomasti säädettävissä venttiilistä 2 2 Aukipitotoiminto " " Paino (kg) 3,,2 Mitat (mm) pituus asennussyvyys korkeus Ovensuljin testattu EN 11:n mukaisesti 2 Aukipitomekanismit testattu EN 11:n mukaisesti 2 Sulkeutumisliikkeen tahdistin testattu EN 118:n mukaisesti 2 Rakennustuotteiden -merkintä 2 2 on ei " valinnainen 1) B = malli, joka asennetaan ovilehteen saranapuolelle/karmiin saranoiden vastakkaiselle puolelle G = malli, joka asennetaan ovilehteen saranoiden vastakkaiselle puolelle/karmiin saranapuolelle 2) Erittäin korkeisiin ja raskaisiin oviin sekä oviin, jotka ovat jatkuvasti alttiina kovalle tuulelle, on valittava kokoa isompi suljin tai säädettävä suurempi sulkemisvoima DORMA TS 93, koot EN DORMA TS 93 koot EN 7

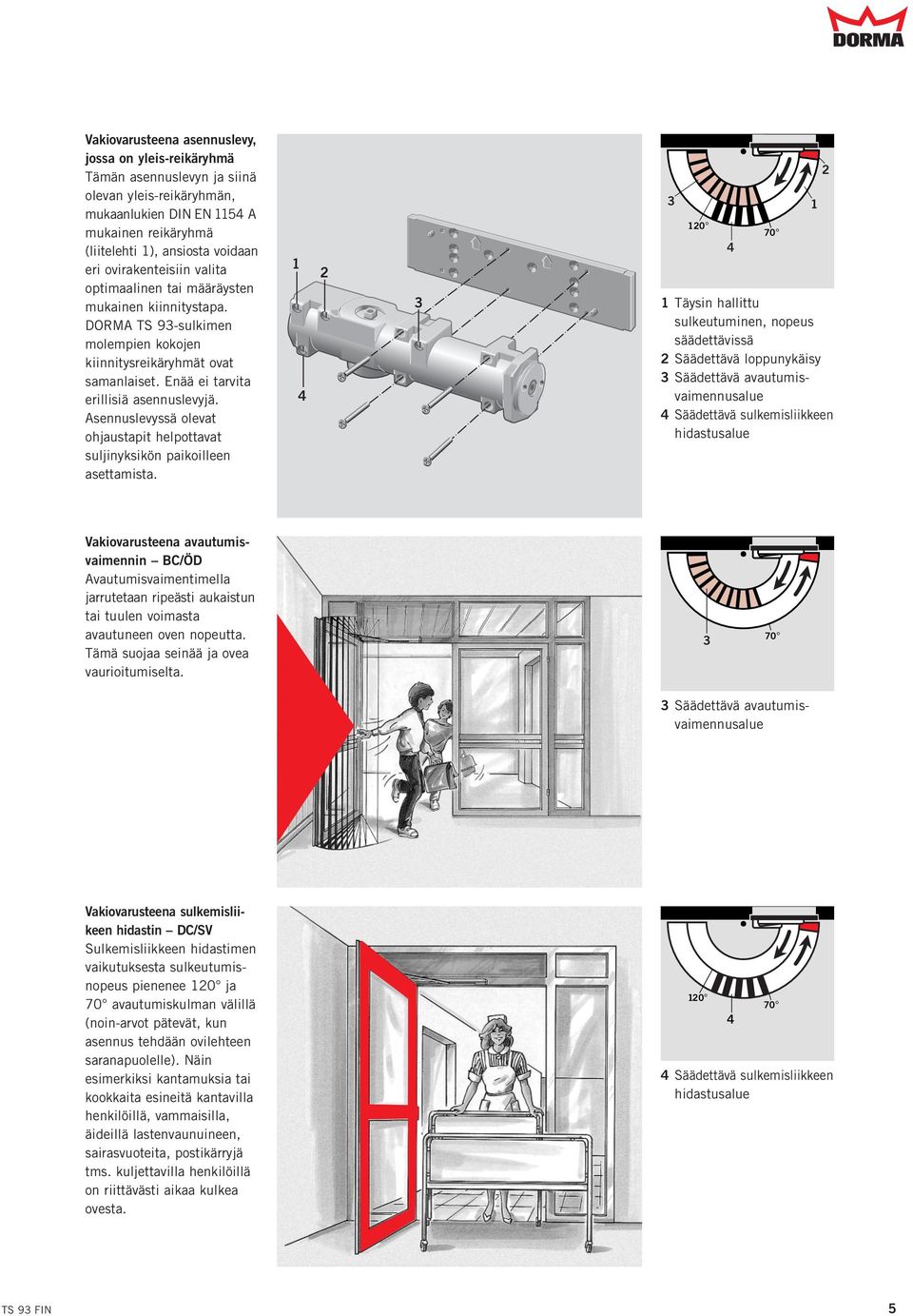

5 Vakiovarusteena asennuslevy, jossa on yleis-reikäryhmä Tämän asennuslevyn ja siinä olevan yleis-reikäryhmän, mukaanlukien DIN EN 11 A mukainen reikäryhmä (liitelehti 1), ansiosta voidaan eri ovirakenteisiin valita optimaalinen tai määräysten mukainen kiinnitystapa. DORMA TS 93-sulkimen molempien kokojen kiinnitysreikäryhmät ovat samanlaiset. Enää ei tarvita erillisiä asennuslevyjä. Asennuslevyssä olevat ohjaustapit helpottavat suljinyksikön paikoilleen asettamista Täysin hallittu sulkeutuminen, nopeus säädettävissä 2 Säädettävä loppunykäisy 3 Säädettävä avautumisvaimennusalue Säädettävä sulkemisliikkeen hidastusalue 1 2 Vakiovarusteena avautumisvaimennin BC/ÖD Avautumisvaimentimella jarrutetaan ripeästi aukaistun tai tuulen voimasta avautuneen oven nopeutta. Tämä suojaa seinää ja ovea vaurioitumiselta Säädettävä avautumisvaimennusalue Vakiovarusteena sulkemisliikeen hidastin DC/SV Sulkemisliikkeen hidastimen vaikutuksesta sulkeutumisnopeus pienenee 120 ja 70 avautumiskulman välillä (noin-arvot pätevät, kun asennus tehdään ovilehteen saranapuolelle). Näin esimerkiksi kantamuksia tai kookkaita esineitä kantavilla henkilöillä, vammaisilla, äideillä lastenvaunuineen, sairasvuoteita, postikärryjä tms. kuljettavilla henkilöillä on riittävästi aikaa kulkea ovesta Säädettävä sulkemisliikkeen hidastusalue

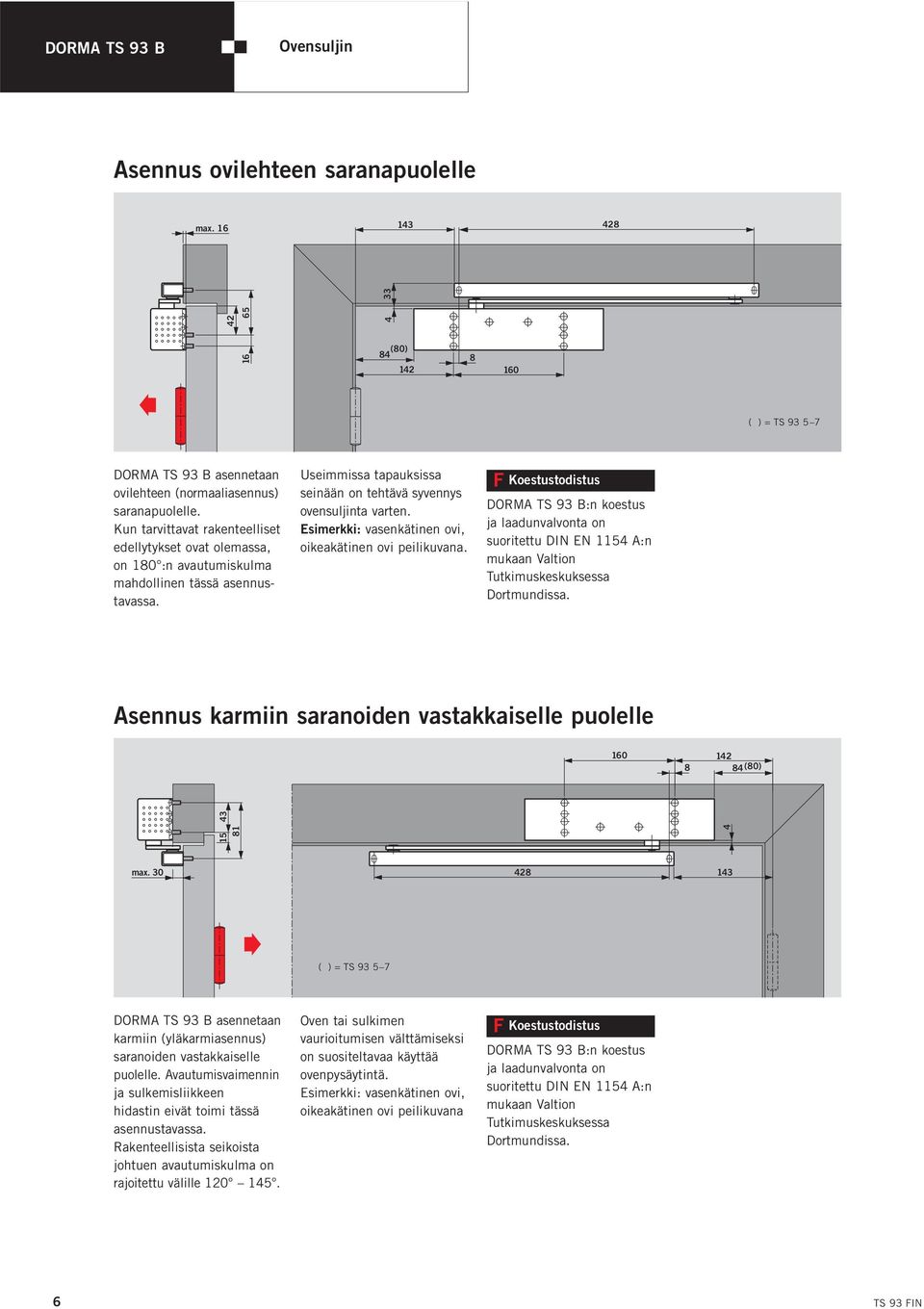

6 DORMA TS 93 B Ovensuljin Asennus ovilehteen saranapuolelle max (80) ( ) = TS 93 7 DORMA TS 93 B asennetaan ovilehteen (normaaliasennus) saranapuolelle. Kun tarvittavat rakenteelliset edellytykset ovat olemassa, on 180 :n avautumiskulma mahdollinen tässä asennustavassa. Useimmissa tapauksissa seinään on tehtävä syvennys ovensuljinta varten. Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana. F Koestustodistus DORMA TS 93 B:n koestus ja laadunvalvonta on suoritettu DIN EN 11 A:n mukaan Valtion Tutkimuskeskuksessa Dortmundissa. Asennus karmiin saranoiden vastakkaiselle puolelle (80) max ( ) = TS 93 7 DORMA TS 93 B asennetaan karmiin (yläkarmiasennus) saranoiden vastakkaiselle puolelle. Avautumisvaimennin ja sulkemisliikkeen hidastin eivät toimi tässä asennustavassa. Rakenteellisista seikoista johtuen avautumiskulma on rajoitettu välille Oven tai sulkimen vaurioitumisen välttämiseksi on suositeltavaa käyttää ovenpysäytintä. Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana F Koestustodistus DORMA TS 93 B:n koestus ja laadunvalvonta on suoritettu DIN EN 11 A:n mukaan Valtion Tutkimuskeskuksessa Dortmundissa. 6

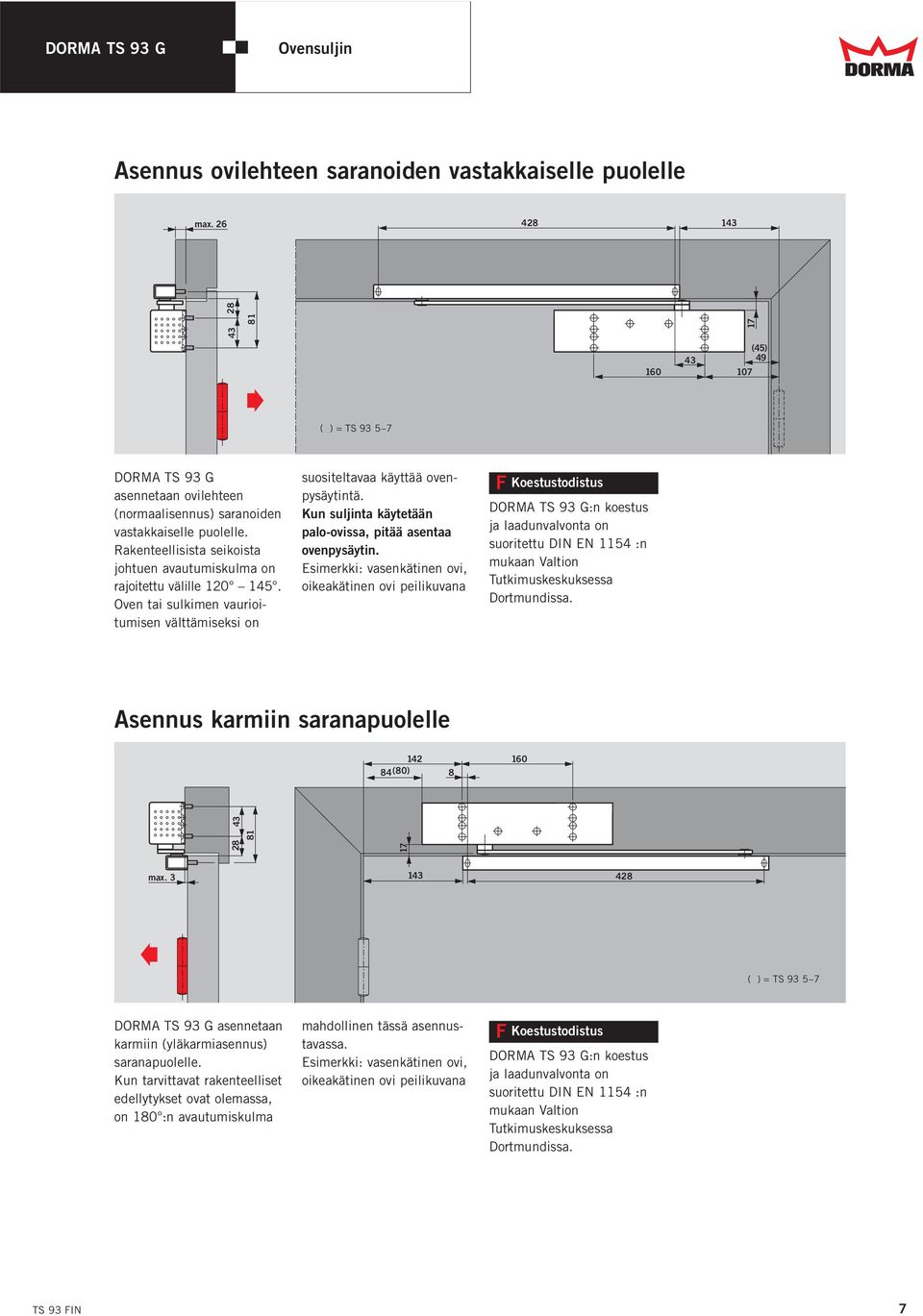

7 DORMA TS 93 G Ovensuljin Asennus ovilehteen saranoiden vastakkaiselle puolelle max () ( ) = TS 93 7 DORMA TS 93 G asennetaan ovilehteen (normaalisennus) saranoiden vastakkaiselle puolelle. Rakenteellisista seikoista johtuen avautumiskulma on rajoitettu välille Oven tai sulkimen vaurioitumisen välttämiseksi on suositeltavaa käyttää ovenpysäytintä. Kun suljinta käytetään palo-ovissa, pitää asentaa ovenpysäytin. Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana F Koestustodistus DORMA TS 93 G:n koestus ja laadunvalvonta on suoritettu DIN EN 11 :n mukaan Valtion Tutkimuskeskuksessa Dortmundissa. Asennus karmiin saranapuolelle (80) max ( ) = TS 93 7 DORMA TS 93 G asennetaan karmiin (yläkarmiasennus) saranapuolelle. Kun tarvittavat rakenteelliset edellytykset ovat olemassa, on 180 :n avautumiskulma mahdollinen tässä asennustavassa. Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana F Koestustodistus DORMA TS 93 G:n koestus ja laadunvalvonta on suoritettu DIN EN 11 :n mukaan Valtion Tutkimuskeskuksessa Dortmundissa. 7

8 DORMA G-N, RF Liukuvarret Normaalimalli 28 ± 2, ± 2, 2 Liukuvarsi DORMA G-N käsittää varren, liukukiskon, liukukappaleen, kiinnityskappaleet, ruuvit ja päätykappaleet. Liukuvarsi DORMA G-N sopii vasen- ja oikeakätisiin oviin ja sitä voi käyttää kaikkien suljinmallien kanssa. Kiinnityskappaleissa olevien soikeiden reikien avulla voidaan kompensoida porausmallissa olevat poikkeamat ja pitää ovensulkimen ja liukuvarren välinen etäisyys yhdensuuntaisena. F Koestustodistus Liukuvarsi DORMA G-N on koestettu DIN EN 11 mukaan yhdessä DORMA TS 93 ovensulkimen kanssa. Aukipitolaite 10 7 Aukipitoalue Aukipitolaite DORMA RF mahdollistaa oven tarkan aukipidon ilman joustovaraa noin 10 avautumiskulmaan asti. Käyttäjä voi tarvittaessa helposti kytkeä aukipitotoiminnon päälle tai pois päältä, ja pitovoiman voi säätää ovirakenteeseen sopivaksi. DORMA RF-laite sopii vasen- ja oikeakätisiin oviin ja sen voi asentaa G-Nliukuvarteen jälkikäteen. Kun asennus tehdään oveen saranoiden vastakkaiselle puolelle, yhdessä ulospäin aukeavien ovien kanssa, ja kun ovet ovat raskaat ja suuret, aukipitolaitetta voi käyttää vain varauksin. Ei sovellu palo-oviin. Avautumisrajoitin max Avautumisrajoitusalue DORMA liukuvarren G-N, RF lisävaruste: avautumisrajoitin asennettavaksi liukuvarteen jälkikäteen. Säädettävissä välille 80 ja max Avautumisrajoittimella estetään avautuvan oven iskeytyminen viereiseen seinään. Avautumisrajoitin ei ole ylikuormitussuoja. Useissa tapauksissa se ei korvaa ovenpysäytintä. 8

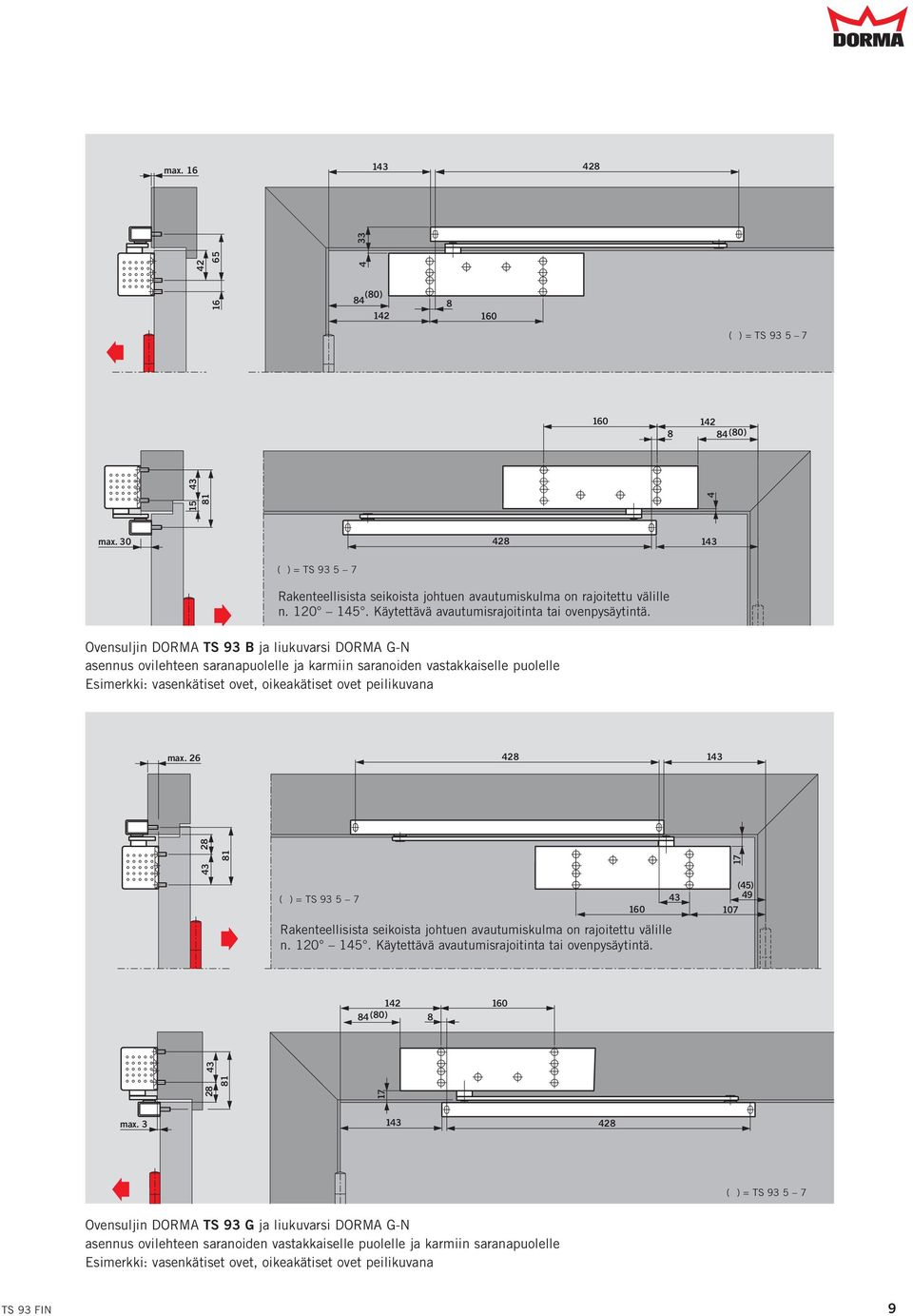

9 max (80) ( ) = TS (80) max ( ) = TS 93 7 Rakenteellisista seikoista johtuen avautumiskulma on rajoitettu välille n Käytettävä avautumisrajoitinta tai ovenpysäytintä. Ovensuljin DORMA TS 93 B ja liukuvarsi DORMA G-N asennus ovilehteen saranapuolelle ja karmiin saranoiden vastakkaiselle puolelle Esimerkki: vasenkätiset ovet, oikeakätiset ovet peilikuvana max (80) ( ) = TS () Rakenteellisista seikoista johtuen avautumiskulma on rajoitettu välille n Käytettävä avautumisrajoitinta tai ovenpysäytintä. max ( ) = TS 93 7 Ovensuljin DORMA TS 93 G ja liukuvarsi DORMA G-N asennus ovilehteen saranoiden vastakkaiselle puolelle ja karmiin saranapuolelle Esimerkki: vasenkätiset ovet, oikeakätiset ovet peilikuvana 9

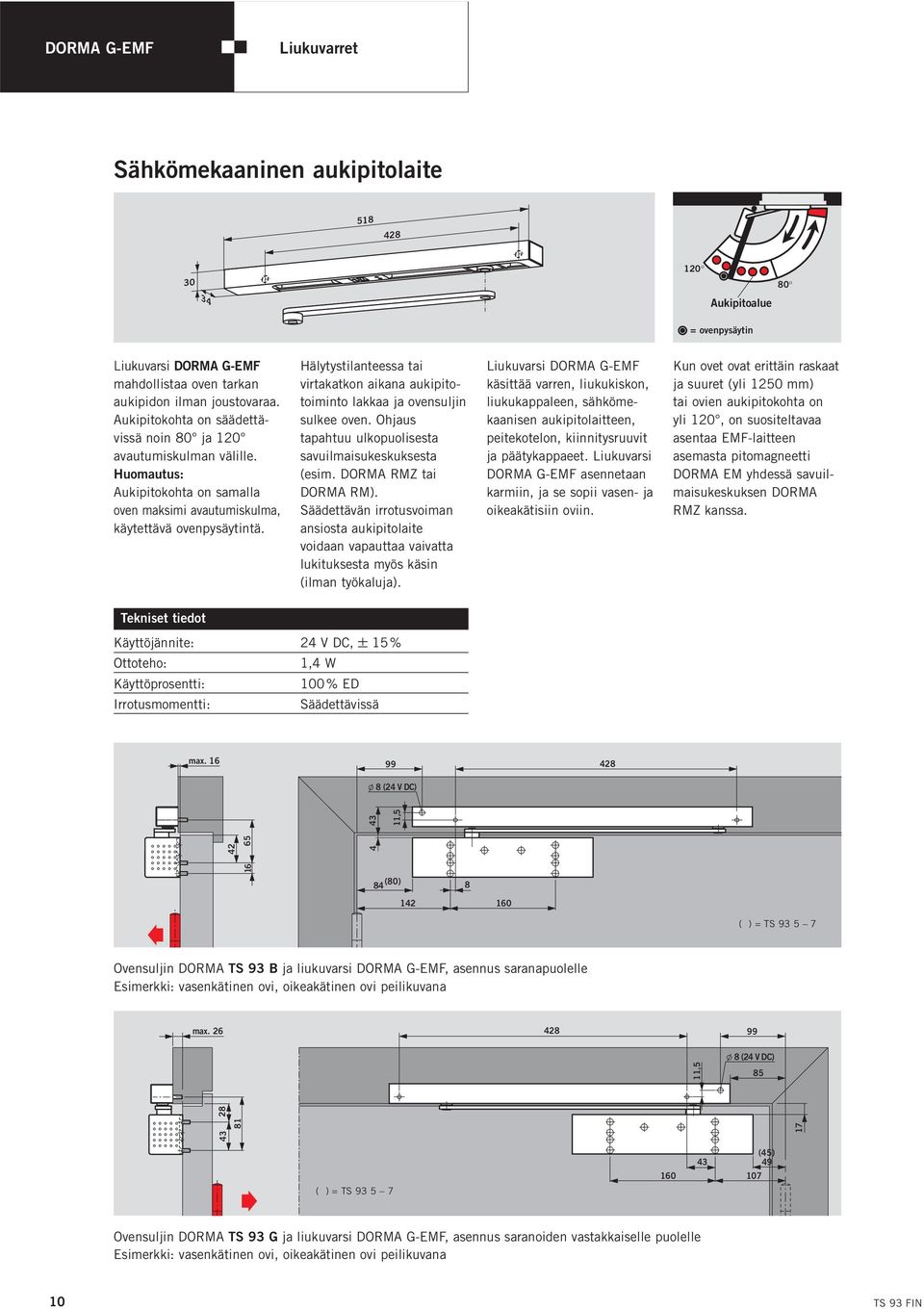

10 DORMA G-EMF Liukuvarret Sähkömekaaninen aukipitolaite Aukipitoalue = ovenpysäytin Liukuvarsi DORMA G-EMF mahdollistaa oven tarkan aukipidon ilman joustovaraa. Aukipitokohta on säädettävissä noin 80 ja 120 avautumiskulman välille. Huomautus: Aukipitokohta on samalla oven maksimi avautumiskulma, käytettävä ovenpysäytintä. Hälytystilanteessa tai virtakatkon aikana aukipitotoiminto lakkaa ja ovensuljin sulkee oven. Ohjaus tapahtuu ulkopuolisesta savuilmaisukeskuksesta (esim. DORMA RMZ tai DORMA RM). Säädettävän irrotusvoiman ansiosta aukipitolaite voidaan vapauttaa vaivatta lukituksesta myös käsin (ilman työkaluja). Liukuvarsi DORMA G-EMF käsittää varren, liukukiskon, liukukappaleen, sähkömekaanisen aukipitolaitteen, peitekotelon, kiinnitysruuvit ja päätykappaeet. Liukuvarsi DORMA G-EMF asennetaan karmiin, ja se sopii vasen- ja oikeakätisiin oviin. Kun ovet ovat erittäin raskaat ja suuret (yli 120 mm) tai ovien aukipitokohta on yli 120, on suositeltavaa asentaa EMF-laitteen asemasta pitomagneetti DORMA EM yhdessä savuilmaisukeskuksen DORMA RMZ kanssa. Tekniset tiedot Käyttöjännite: 2 V DC, ± 1% Ottoteho: 1, W Käyttöprosentti: 100% ED Irrotusmomentti: Säädettävissä max l 8 (2 V DC) , 8 (80) ( ) = TS 93 7 Ovensuljin DORMA TS 93 B ja liukuvarsi DORMA G-EMF, asennus saranapuolelle Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana max , l 8 (2 V DC) ( ) = TS () Ovensuljin DORMA TS 93 G ja liukuvarsi DORMA G-EMF, asennus saranoiden vastakkaiselle puolelle Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana 10

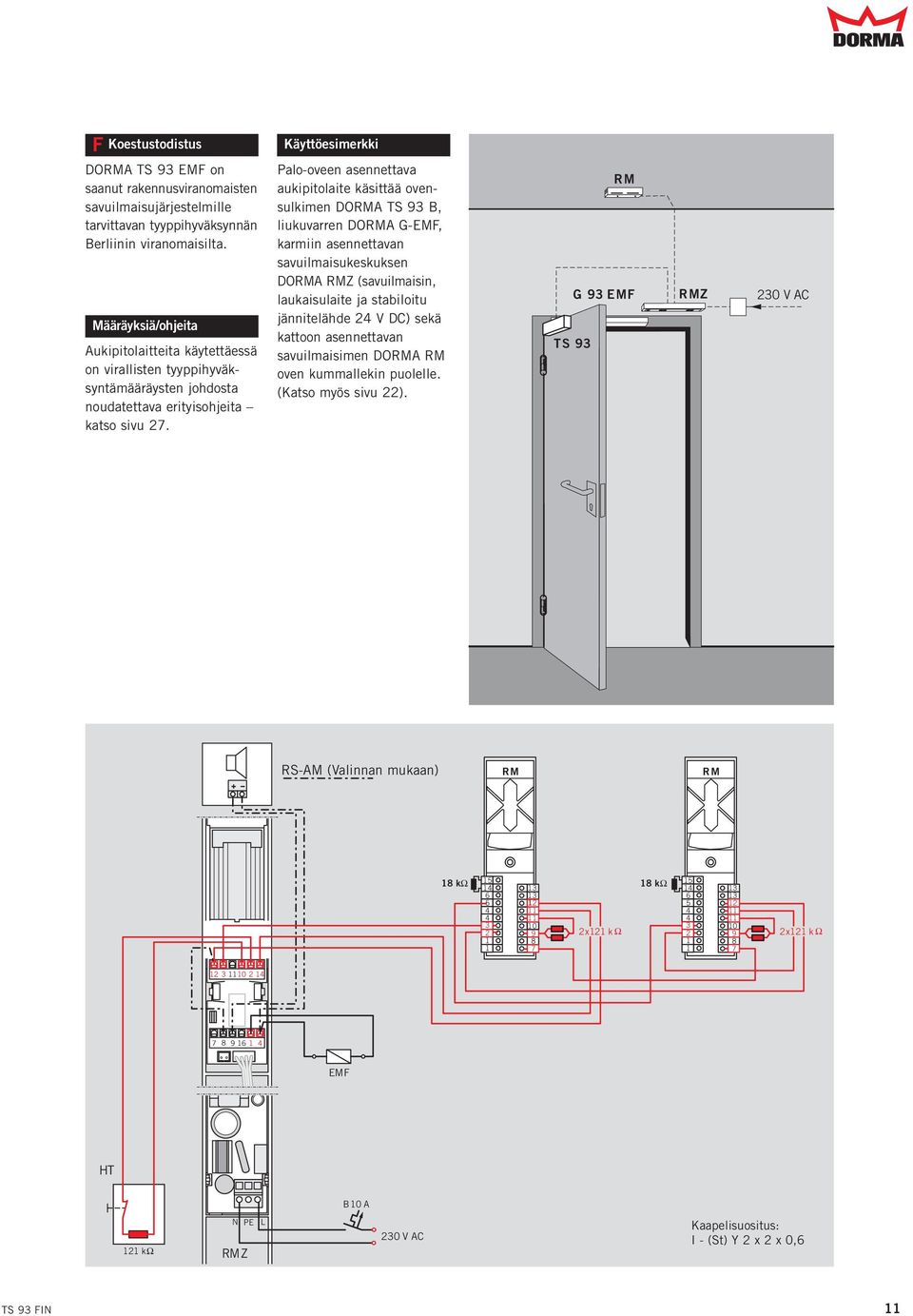

11 F Koestustodistus Käyttöesimerkki DORMA TS 93 EMF on saanut rakennusviranomaisten savuilmaisujärjestelmille tarvittavan tyyppihyväksynnän Berliinin viranomaisilta. Määräyksiä/ohjeita Aukipitolaitteita käytettäessä on virallisten tyyppihyväksyntämääräysten johdosta noudatettava erityisohjeita katso sivu 27. Palo-oveen asennettava aukipitolaite käsittää ovensulkimen DORMA TS 93 B, liukuvarren DORMA G-EMF, karmiin asennettavan savuilmaisukeskuksen DORMA RMZ (savuilmaisin, laukaisulaite ja stabiloitu jännitelähde 2 V DC) sekä kattoon asennettavan savuilmaisimen DORMA RM oven kummallekin puolelle. (Katso myös sivu 22). TS 93 RM G 93 EMF RMZ 230 VAC RS-AM (Valinnan mukaan) RM RM 18 kω x121 kω 18 kω x121 kω EMF HT B 10 A 121 kω N PE RMZ L 230 V AC Kaapelisuositus: I - (St) Y 2 x 2 x 0,6 11

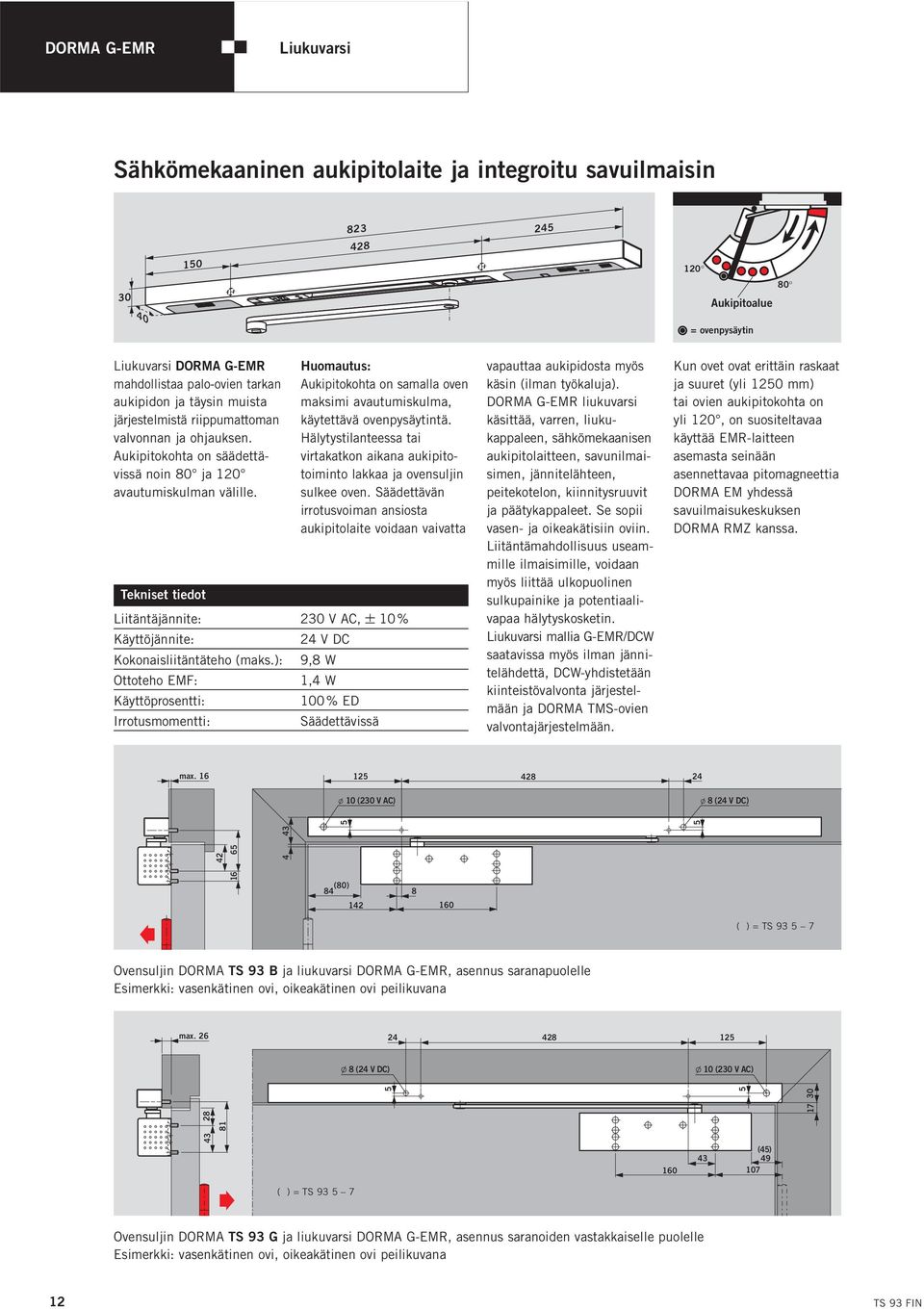

12 DORMA G-EMR Liukuvarsi Sähkömekaaninen aukipitolaite ja integroitu savuilmaisin Aukipitoalue = ovenpysäytin Liukuvarsi DORMA G-EMR mahdollistaa palo-ovien tarkan aukipidon ja täysin muista järjestelmistä riippumattoman valvonnan ja ohjauksen. Aukipitokohta on säädettävissä noin 80 ja 120 avautumiskulman välille. Tekniset tiedot Liitäntäjännite: 230 V AC, ± 10% Käyttöjännite: Kokonaisliitäntäteho (maks.): Ottoteho EMF: Käyttöprosentti: Irrotusmomentti: Huomautus: Aukipitokohta on samalla oven maksimi avautumiskulma, käytettävä ovenpysäytintä. Hälytystilanteessa tai virtakatkon aikana aukipitotoiminto lakkaa ja ovensuljin sulkee oven. Säädettävän irrotusvoiman ansiosta aukipitolaite voidaan vaivatta 2 V DC 9,8 W 1, W 100% ED Säädettävissä vapauttaa aukipidosta myös käsin (ilman työkaluja). DORMA G-EMR liukuvarsi käsittää, varren, liukukappaleen, sähkömekaanisen aukipitolaitteen, savunilmaisimen, jännitelähteen, peitekotelon, kiinnitysruuvit ja päätykappaleet. Se sopii vasen- ja oikeakätisiin oviin. Liitäntämahdollisuus useammille ilmaisimille, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Liukuvarsi mallia G-EMR/DCW saatavissa myös ilman jännitelähdettä, DCW-yhdistetään kiinteistövalvonta järjestelmään ja DORMA TMS-ovien valvontajärjestelmään. Kun ovet ovat erittäin raskaat ja suuret (yli 120 mm) tai ovien aukipitokohta on yli 120, on suositeltavaa käyttää EMR-laitteen asemasta seinään asennettavaa pitomagneettia DORMA EM yhdessä savuilmaisukeskuksen DORMA RMZ kanssa. max l 10 (230 V AC) l 8 (2 V DC) (80) ( ) = TS 93 7 Ovensuljin DORMA TS 93 B ja liukuvarsi DORMA G-EMR, asennus saranapuolelle Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana max l 8 (2 V DC) l 10 (230 V AC) () ( ) = TS 93 7 Ovensuljin DORMA TS 93 G ja liukuvarsi DORMA G-EMR, asennus saranoiden vastakkaiselle puolelle Esimerkki: vasenkätinen ovi, oikeakätinen ovi peilikuvana 12

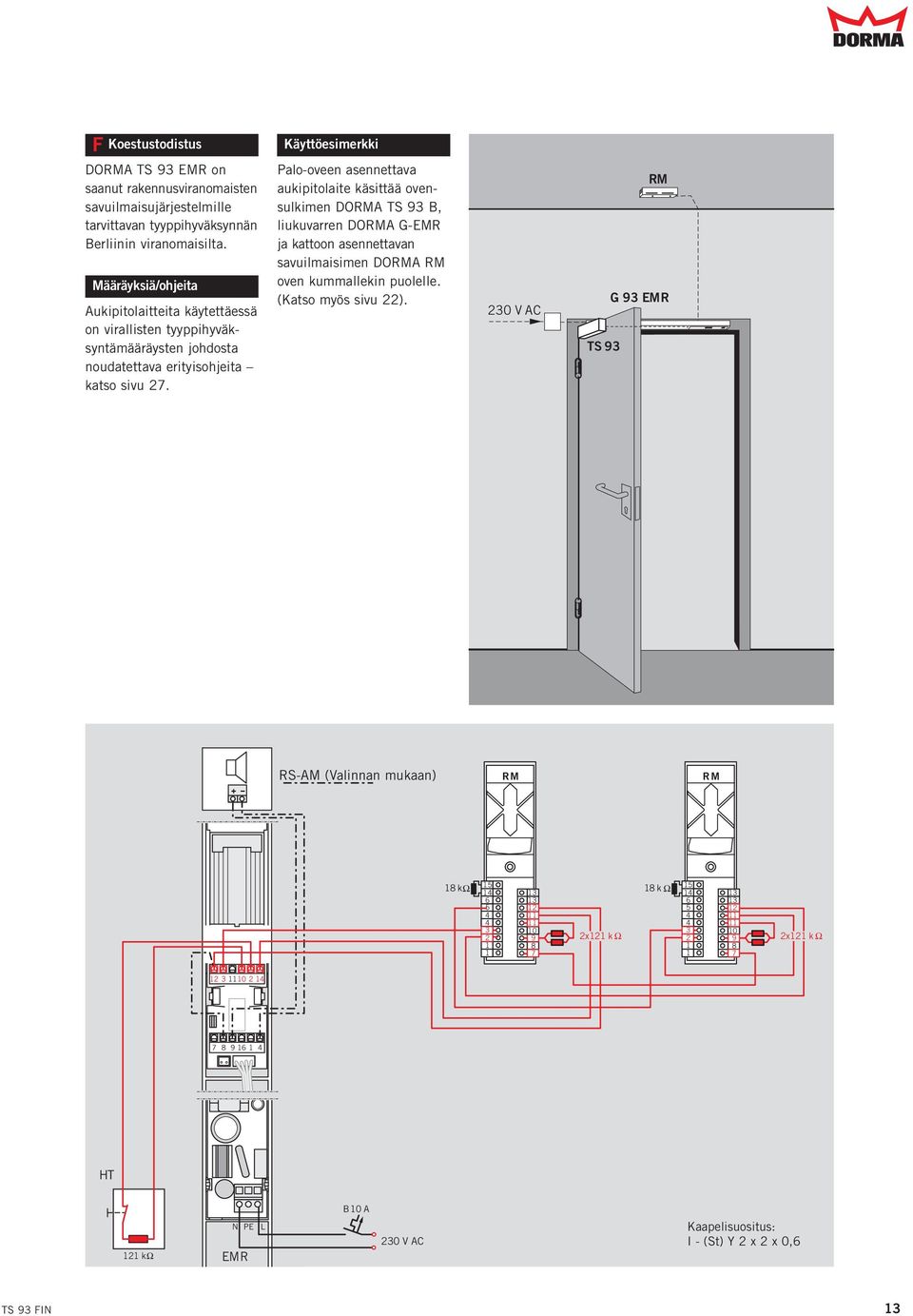

13 F Koestustodistus Käyttöesimerkki DORMA TS 93 EMR on saanut rakennusviranomaisten savuilmaisujärjestelmille tarvittavan tyyppihyväksynnän Berliinin viranomaisilta. Määräyksiä/ohjeita Aukipitolaitteita käytettäessä on virallisten tyyppihyväksyntämääräysten johdosta noudatettava erityisohjeita katso sivu 27. Palo-oveen asennettava aukipitolaite käsittää ovensulkimen DORMA TS 93 B, liukuvarren DORMA G-EMR ja kattoon asennettavan savuilmaisimen DORMA RM oven kummallekin puolelle. (Katso myös sivu 22). 230 VAC TS 93 RM G 93 EMR RS-AM (Valinnan mukaan) RM RM 18 kω x121 k Ω 18 k Ω x121 k Ω HT B 10 A 121 kω N PE EMR L 230 V AC Kaapelisuositus: I - (St) Y 2 x 2 x 0,6

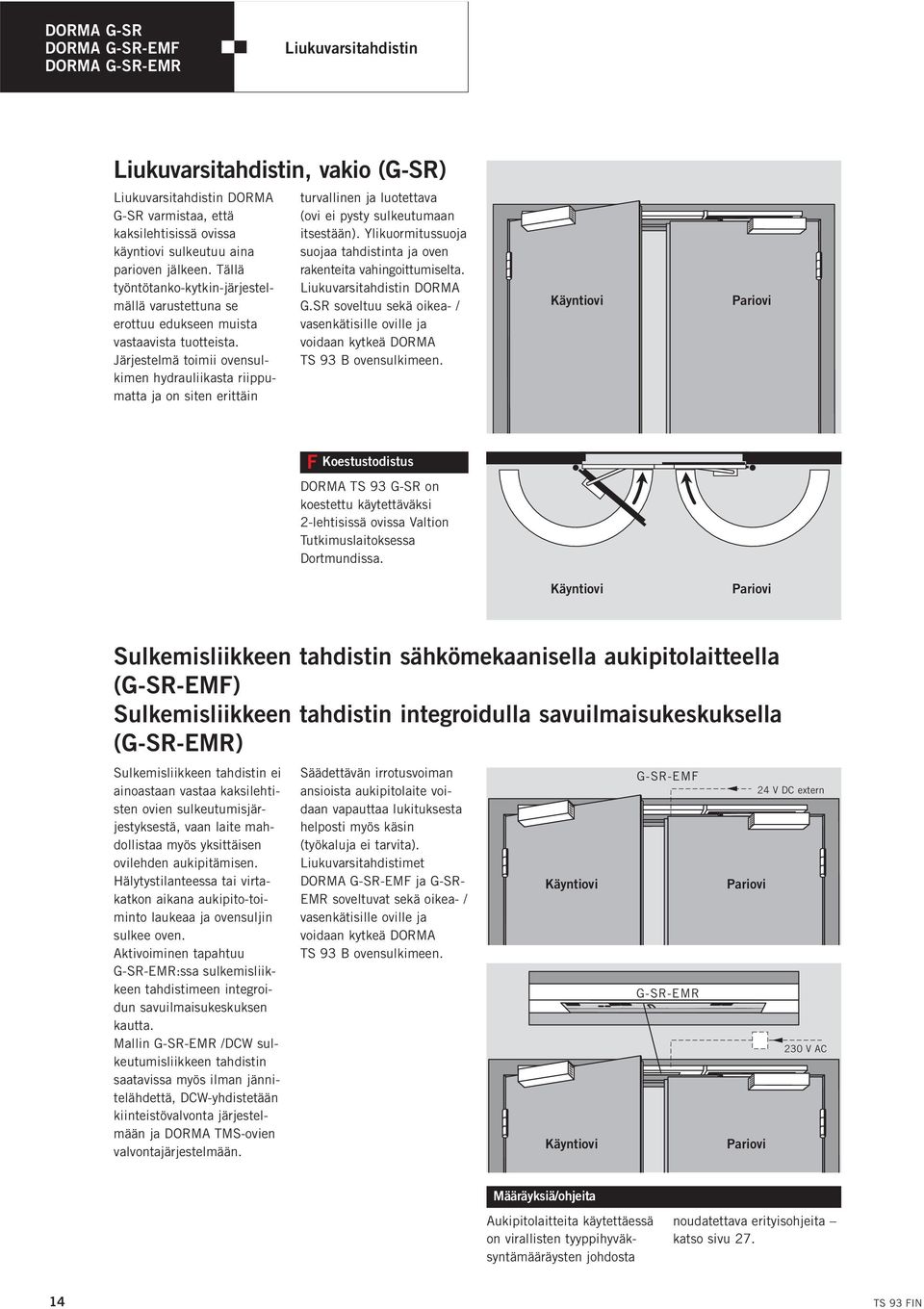

14 DORMA G-SR DORMA G-SR-EMF DORMA G-SR-EMR Liukuvarsitahdistin Liukuvarsitahdistin, vakio (G-SR) Liukuvarsitahdistin DORMA G-SR varmistaa, että kaksilehtisissä ovissa käyntiovi sulkeutuu aina parioven jälkeen. Tällä työntötanko-kytkin-järjestelmällä varustettuna se erottuu edukseen muista vastaavista tuotteista. Järjestelmä toimii ovensulkimen hydrauliikasta riippumatta ja on siten erittäin turvallinen ja luotettava (ovi ei pysty sulkeutumaan itsestään). Ylikuormitussuoja suojaa tahdistinta ja oven rakenteita vahingoittumiselta. Liukuvarsitahdistin DORMA G.SR soveltuu sekä oikea- / vasenkätisille oville ja voidaan kytkeä DORMA TS 93 B ovensulkimeen. Käyntiovi Pariovi F Koestustodistus DORMA TS 93 G-SR on koestettu käytettäväksi 2-lehtisissä ovissa Valtion Tutkimuslaitoksessa Dortmundissa. Käyntiovi Pariovi Sulkemisliikkeen tahdistin sähkömekaanisella aukipitolaitteella (G-SR-EMF) Sulkemisliikkeen tahdistin integroidulla savuilmaisukeskuksella (G-SR-EMR) Sulkemisliikkeen tahdistin ei ainoastaan vastaa kaksilehtisten ovien sulkeutumisjärjestyksestä, vaan laite mahdollistaa myös yksittäisen ovilehden aukipitämisen. Hälytystilanteessa tai virtakatkon aikana aukipito-toiminto laukeaa ja ovensuljin sulkee oven. Aktivoiminen tapahtuu G-SR-EMR:ssa sulkemisliikkeen tahdistimeen integroidun savuilmaisukeskuksen kautta. Mallin G-SR-EMR /DCW sulkeutumisliikkeen tahdistin saatavissa myös ilman jännitelähdettä, DCW-yhdistetään kiinteistövalvonta järjestelmään ja DORMA TMS-ovien valvontajärjestelmään. Säädettävän irrotusvoiman ansioista aukipitolaite voidaan vapauttaa lukituksesta helposti myös käsin (työkaluja ei tarvita). Liukuvarsitahdistimet DORMA G-SR-EMF ja G-SR- EMR soveltuvat sekä oikea- / vasenkätisille oville ja voidaan kytkeä DORMA TS 93 B ovensulkimeen. Käyntiovi Käyntiovi G-SR-EMF G-SR-EMR Pariovi Pariovi 2 V DC extern 230 V AC Määräyksiä/ohjeita Aukipitolaitteita käytettäessä on virallisten tyyppihyväksyntämääräysten johdosta noudatettava erityisohjeita katso sivu 27. 1

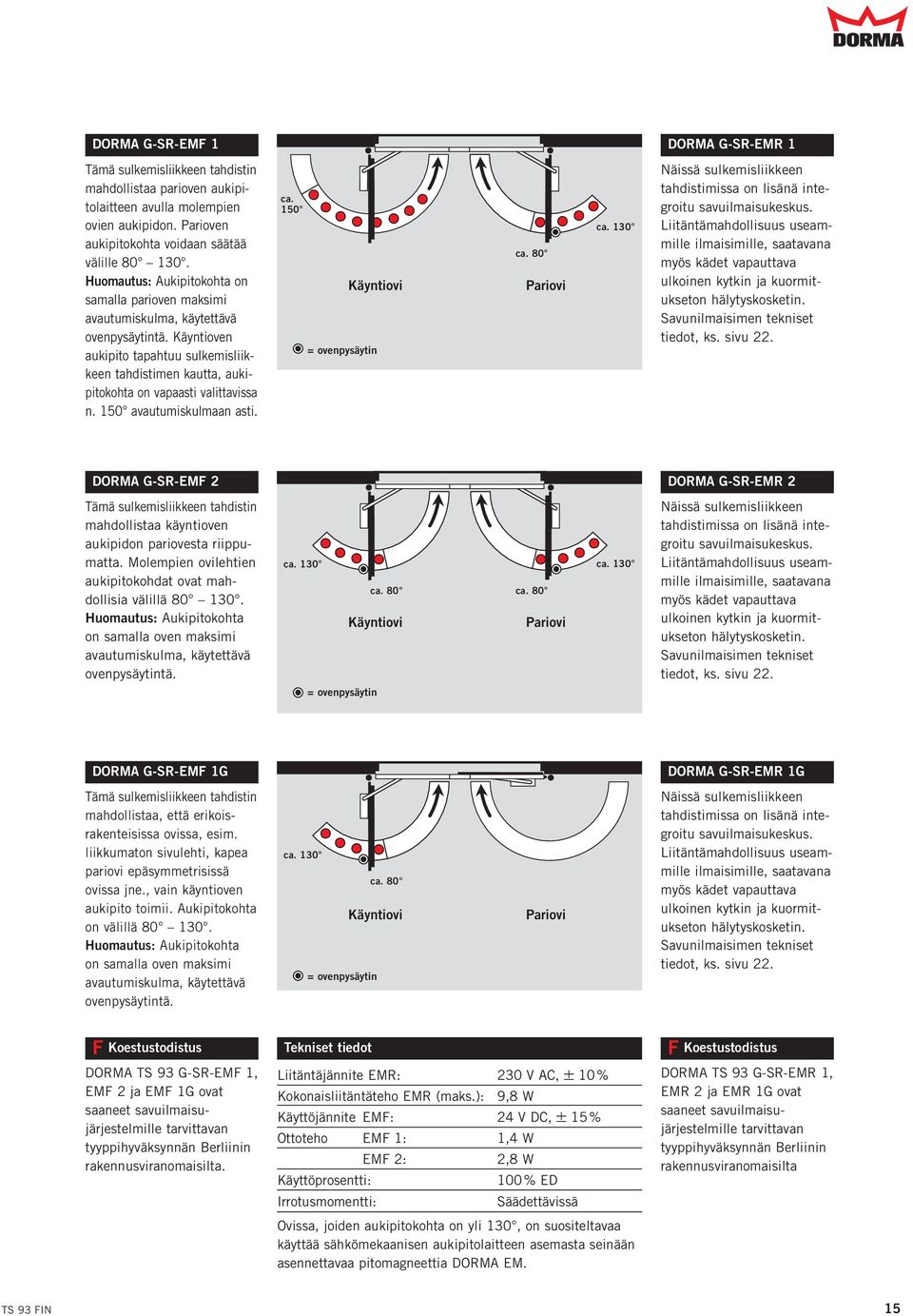

15 DORMA G-SR-EMF 1 DORMA G-SR-EMR 1 Tämä sulkemisliikkeen tahdistin mahdollistaa parioven aukipitolaitteen avulla molempien ovien aukipidon. Parioven aukipitokohta voidaan säätää välille Huomautus: Aukipitokohta on samalla parioven maksimi avautumiskulma, käytettävä ovenpysäytintä. Käyntioven aukipito tapahtuu sulkemisliikkeen tahdistimen kautta, aukipitokohta on vapaasti valittavissa n. 10 avautumiskulmaan asti. ca. 10 Käyntiovi = ovenpysäytin ca. 80 Pariovi ca. 0 Näissä sulkemisliikkeen tahdistimissa on lisänä integroitu savuilmaisukeskus. Liitäntämahdollisuus useammille ilmaisimille, saatavana myös kädet vapauttava ulkoinen kytkin ja kuormitukseton hälytyskosketin. Savunilmaisimen tekniset tiedot, ks. sivu 22. DORMA G-SR-EMF 2 Tämä sulkemisliikkeen tahdistin mahdollistaa käyntioven aukipidon pariovesta riippumatta. Molempien ovilehtien aukipitokohdat ovat mahdollisia välillä Huomautus: Aukipitokohta on samalla oven maksimi avautumiskulma, käytettävä ovenpysäytintä. ca. 0 ca. 0 ca. 80 ca. 80 Käyntiovi Pariovi = ovenpysäytin DORMA G-SR-EMR 2 Näissä sulkemisliikkeen tahdistimissa on lisänä integroitu savuilmaisukeskus. Liitäntämahdollisuus useammille ilmaisimille, saatavana myös kädet vapauttava ulkoinen kytkin ja kuormitukseton hälytyskosketin. Savunilmaisimen tekniset tiedot, ks. sivu 22. DORMA G-SR-EMF 1G DORMA G-SR-EMR 1G Tämä sulkemisliikkeen tahdistin mahdollistaa, että erikoisrakenteisissa ovissa, esim. liikkumaton sivulehti, kapea pariovi epäsymmetrisissä ovissa jne., vain käyntioven aukipito toimii. Aukipitokohta on välillä Huomautus: Aukipitokohta on samalla oven maksimi avautumiskulma, käytettävä ovenpysäytintä. ca. 0 ca. 80 Käyntiovi = ovenpysäytin Pariovi Näissä sulkemisliikkeen tahdistimissa on lisänä integroitu savuilmaisukeskus. Liitäntämahdollisuus useammille ilmaisimille, saatavana myös kädet vapauttava ulkoinen kytkin ja kuormitukseton hälytyskosketin. Savunilmaisimen tekniset tiedot, ks. sivu 22. F Koestustodistus DORMA TS 93 G-SR-EMF 1, EMF 2 ja EMF 1G ovat saaneet savuilmaisujärjestelmille tarvittavan tyyppihyväksynnän Berliinin rakennusviranomaisilta. Tekniset tiedot Liitäntäjännite EMR: 230 V AC, ± 10% Kokonaisliitäntäteho EMR (maks.): 9,8 W Käyttöjännite EMF: 2 V DC, ± 1% Ottoteho EMF 1: 1, W Käyttöprosentti: EMF 2: 2,8 W 100% ED Irrotusmomentti: Säädettävissä Ovissa, joiden aukipitokohta on yli 0, on suositeltavaa käyttää sähkömekaanisen aukipitolaitteen asemasta seinään asennettavaa pitomagneettia DORMA EM. F Koestustodistus DORMA TS 93 G-SR-EMR 1, EMR 2 ja EMR 1G ovat saaneet savuilmaisujärjestelmille tarvittavan tyyppihyväksynnän Berliinin rakennusviranomaisilta 1

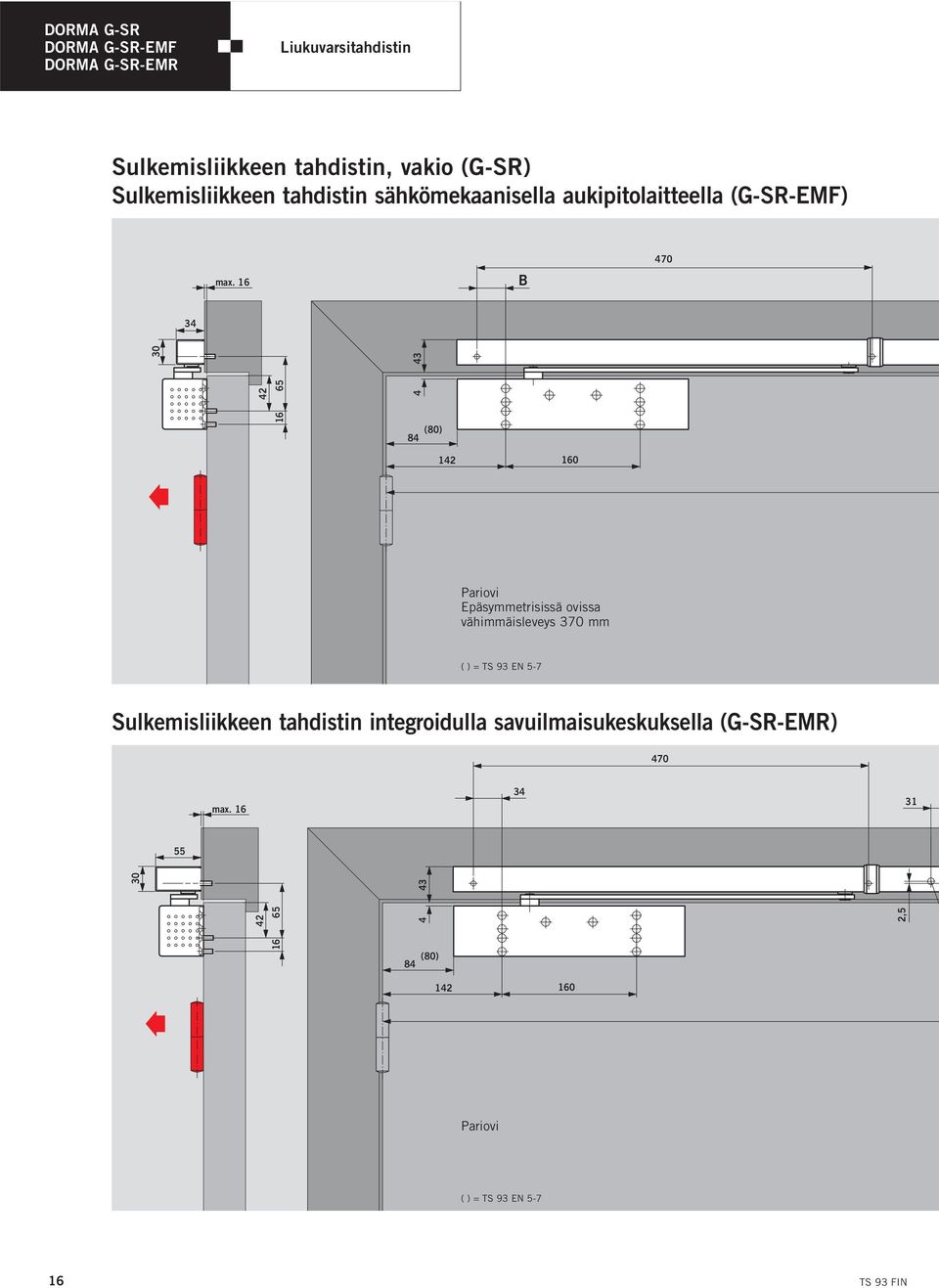

16 DORMA G-SR DORMA G-SR-EMF DORMA G-SR-EMR Liukuvarsitahdistin Sulkemisliikkeen tahdistin, vakio (G-SR) Sulkemisliikkeen tahdistin sähkömekaanisella aukipitolaitteella (G-SR-EMF) max. 16 B (80) Pariovi Epäsymmetrisissä ovissa vähimmäisleveys 370 mm ( ) = TS 93 EN -7 Sulkemisliikkeen tahdistin integroidulla savuilmaisukeskuksella (G-SR-EMR) 70 max (80) 8 2, Pariovi ( ) = TS 93 EN -7 16

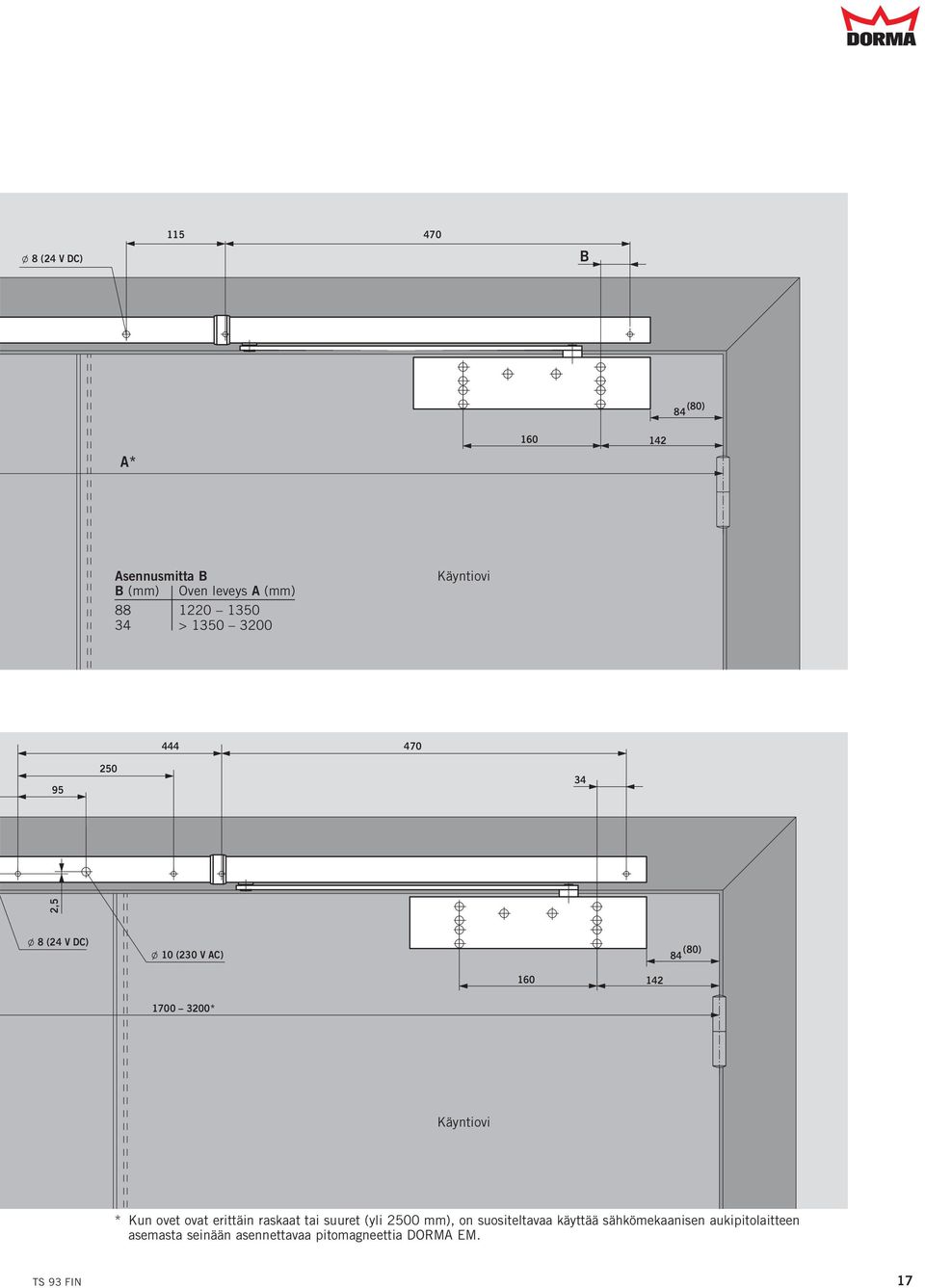

17 l 8 (2 V DC) B 8 (80) A* Asennusmitta B B (mm) Oven leveys A (mm) > Käyntiovi , l 8 (2 V DC) l 10 (230 V AC) 8 (80) * Käyntiovi * Kun ovet ovat erittäin raskaat tai suuret (yli 200 mm), on suositeltavaa käyttää sähkömekaanisen aukipitolaitteen asemasta seinään asennettavaa pitomagneettia DORMA EM. 17

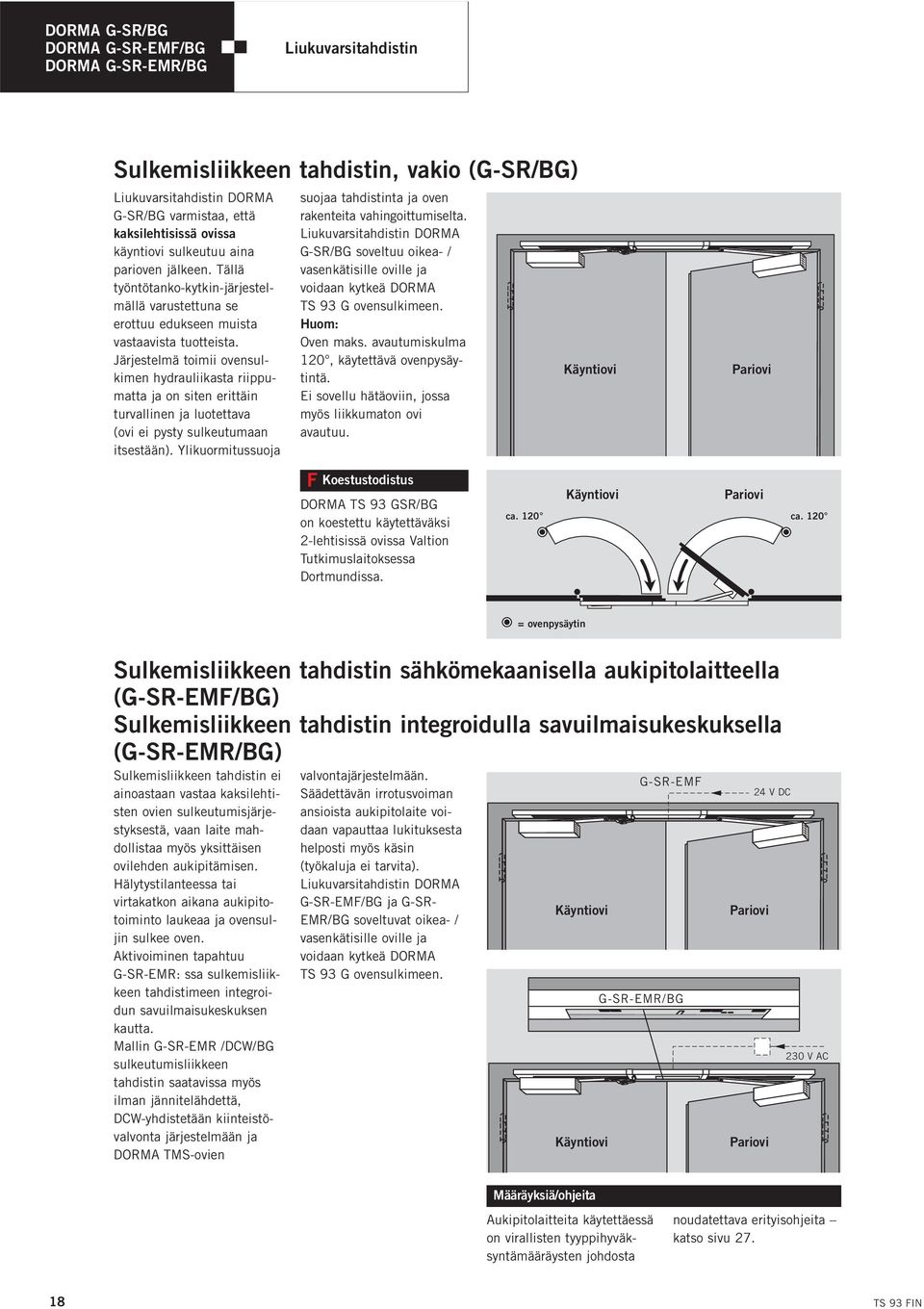

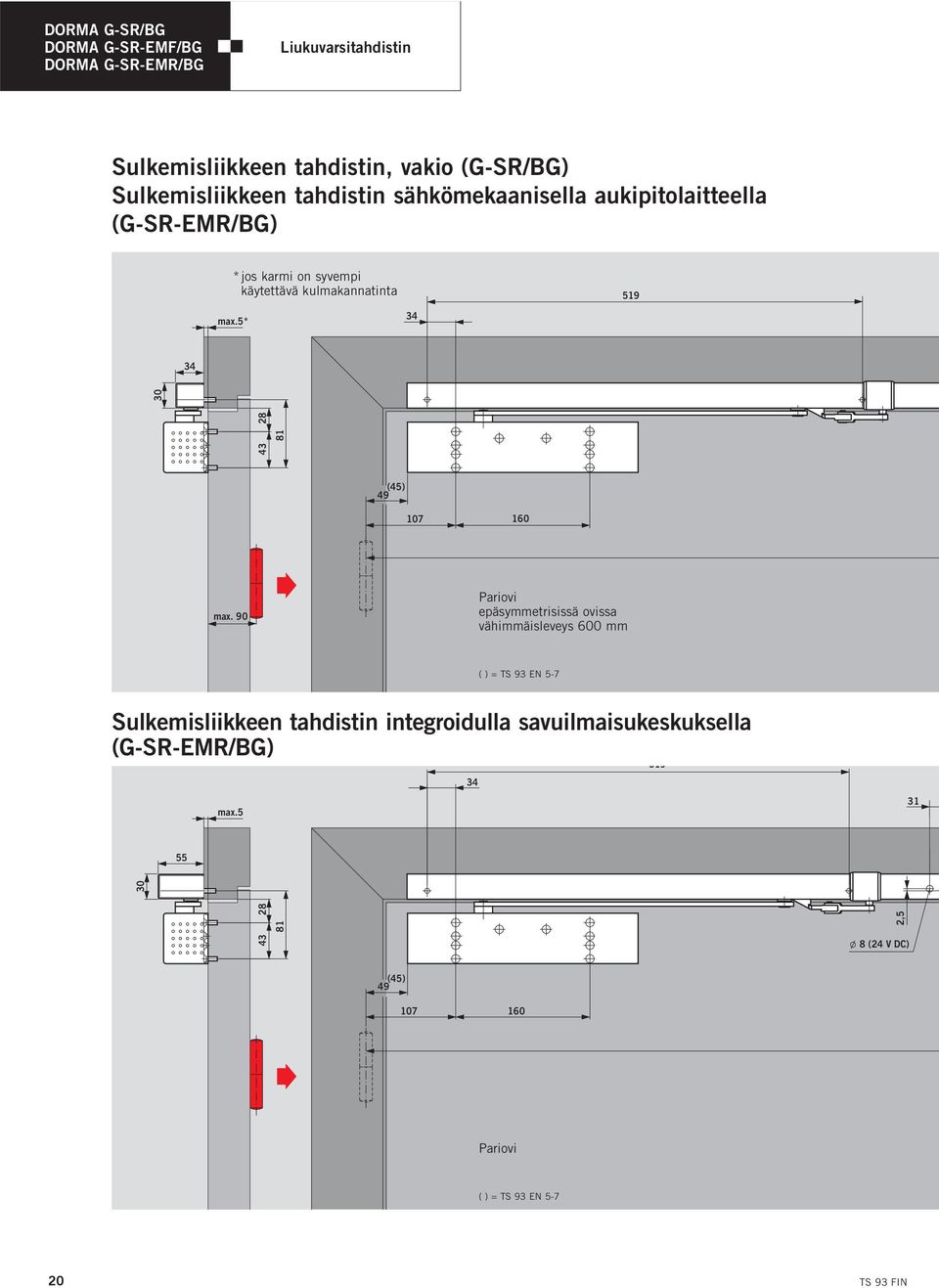

18 DORMA G-SR/BG DORMA G-SR-EMF/BG DORMA G-SR-EMR/BG Liukuvarsitahdistin Sulkemisliikkeen tahdistin, vakio (G-SR/BG) Liukuvarsitahdistin DORMA G-SR/BG varmistaa, että kaksilehtisissä ovissa käyntiovi sulkeutuu aina parioven jälkeen. Tällä työntötanko-kytkin-järjestelmällä varustettuna se erottuu edukseen muista vastaavista tuotteista. Järjestelmä toimii ovensulkimen hydrauliikasta riippumatta ja on siten erittäin turvallinen ja luotettava (ovi ei pysty sulkeutumaan itsestään). Ylikuormitussuoja suojaa tahdistinta ja oven rakenteita vahingoittumiselta. Liukuvarsitahdistin DORMA G-SR/BG soveltuu oikea- / vasenkätisille oville ja voidaan kytkeä DORMA TS 93 G ovensulkimeen. Huom: Oven maks. avautumiskulma 120, käytettävä ovenpysäytintä. Ei sovellu hätäoviin, jossa myös liikkumaton ovi avautuu. Käyntiovi Pariovi F Koestustodistus DORMA TS 93 GSR/BG on koestettu käytettäväksi 2-lehtisissä ovissa Valtion Tutkimuslaitoksessa Dortmundissa. Käyntiovi Pariovi ca. 120 ca. 120 = ovenpysäytin Sulkemisliikkeen tahdistin sähkömekaanisella aukipitolaitteella (G-SR-EMF/BG) Sulkemisliikkeen tahdistin integroidulla savuilmaisukeskuksella (G-SR-EMR/BG) Sulkemisliikkeen tahdistin ei ainoastaan vastaa kaksilehtisten ovien sulkeutumisjärjestyksestä, vaan laite mahdollistaa myös yksittäisen ovilehden aukipitämisen. Hälytystilanteessa tai virtakatkon aikana aukipitotoiminto laukeaa ja ovensuljin sulkee oven. Aktivoiminen tapahtuu G-SR-EMR: ssa sulkemisliikkeen tahdistimeen integroidun savuilmaisukeskuksen kautta. Mallin G-SR-EMR /DCW/BG sulkeutumisliikkeen tahdistin saatavissa myös ilman jännitelähdettä, DCW-yhdistetään kiinteistövalvonta järjestelmään ja DORMA TMS-ovien valvontajärjestelmään. Säädettävän irrotusvoiman ansioista aukipitolaite voidaan vapauttaa lukituksesta helposti myös käsin (työkaluja ei tarvita). Liukuvarsitahdistin DORMA G-SR-EMF/BG ja G-SR- EMR/BG soveltuvat oikea- / vasenkätisille oville ja voidaan kytkeä DORMA TS 93 G ovensulkimeen. Käyntiovi Käyntiovi G-SR-EMF G-SR-EMR/BG Pariovi Pariovi 2 V DC 230 V AC Määräyksiä/ohjeita Aukipitolaitteita käytettäessä on virallisten tyyppihyväksyntämääräysten johdosta noudatettava erityisohjeita katso sivu

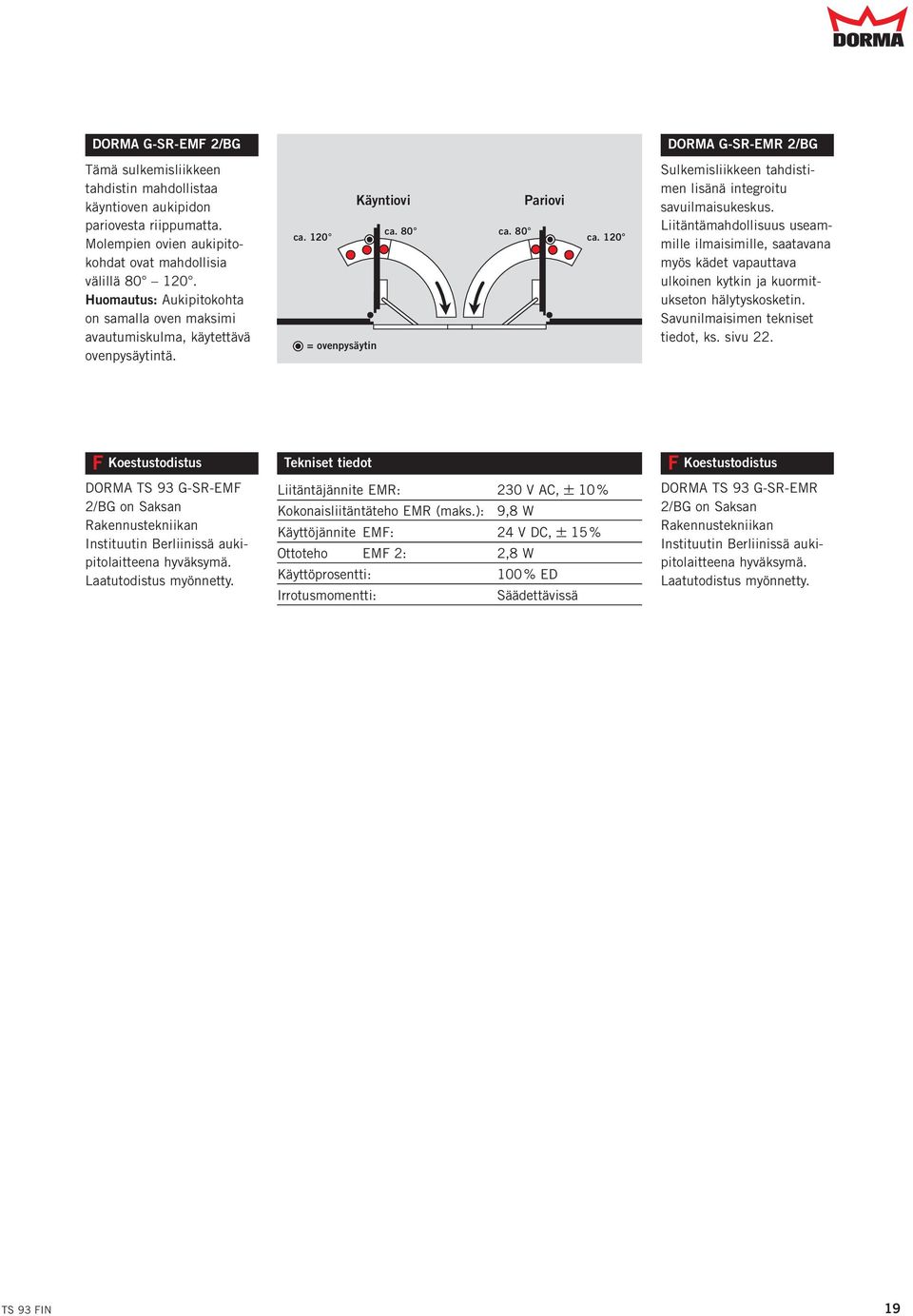

19 DORMA G-SR-EMF 2/BG Tämä sulkemisliikkeen tahdistin mahdollistaa käyntioven aukipidon pariovesta riippumatta. Molempien ovien aukipitokohdat ovat mahdollisia välillä Huomautus: Aukipitokohta on samalla oven maksimi avautumiskulma, käytettävä ovenpysäytintä. Käyntiovi Pariovi ca. 80 ca. 80 ca. 120 ca. 120 = ovenpysäytin DORMA G-SR-EMR 2/BG Sulkemisliikkeen tahdistimen lisänä integroitu savuilmaisukeskus. Liitäntämahdollisuus useammille ilmaisimille, saatavana myös kädet vapauttava ulkoinen kytkin ja kuormitukseton hälytyskosketin. Savunilmaisimen tekniset tiedot, ks. sivu 22. F Koestustodistus DORMA TS 93 G-SR-EMF 2/BG on Saksan Rakennustekniikan Instituutin Berliinissä aukipitolaitteena hyväksymä. Laatutodistus myönnetty. Tekniset tiedot Liitäntäjännite EMR: 230 V AC, ± 10% Kokonaisliitäntäteho EMR (maks.): 9,8 W Käyttöjännite EMF: 2 V DC, ± 1% Ottoteho EMF 2: 2,8 W Käyttöprosentti: 100% ED Irrotusmomentti: Säädettävissä F Koestustodistus DORMA TS 93 G-SR-EMR 2/BG on Saksan Rakennustekniikan Instituutin Berliinissä aukipitolaitteena hyväksymä. Laatutodistus myönnetty. 19

20 DORMA G-SR/BG DORMA G-SR-EMF/BG DORMA G-SR-EMR/BG Liukuvarsitahdistin Sulkemisliikkeen tahdistin, vakio (G-SR/BG) Sulkemisliikkeen tahdistin sähkömekaanisella aukipitolaitteella (G-SR-EMR/BG) max.* *jos karmi on syvempi käytettävä kulmakannatinta () max. 90 Pariovi epäsymmetrisissä ovissa vähimmäisleveys 600 mm ( ) = TS 93 EN -7 Sulkemisliikkeen tahdistin integroidulla savuilmaisukeskuksella (G-SR-EMR/BG) 3 max , 30 l 8 (2 V DC) () Pariovi ( ) = TS 93 EN -7 20

21 l 8 (2 V DC) (11) * Käyntiovi , l 10 (230 V AC) (11) * Käyntiovi * Kun ovet ovat erittäin raskaat tai suuret, on suositeltavaa käyttää sähkömekaanisen aukipitolaitteen asemasta seinään asennettavaa pitomagneettia DORMA EM 21

22 DORMA RMZ DORMA RM Savuilmaisukeskus Savuilmaisin Savuilmaisukeskus DORMA RMZ ja savunilmaisin DORMA RM täydentävät ihanteellisesti käytännössä hyväksi havaittua, taatun laadukasta DORMA TS 93 järjestelmää ennaltaehkäisevänä paloturvana. Laitteet DORMA RMZ DORMA RM , Savunilmaisin DORMA RM on suunniteltu savukytkimeksi. Se kytkee hälytystilanteessa tai virtakatkon aikana kuormituksettoman vaihtokoskettimen. Sopii myös DORMA TS 93 EMR:n ja RMZ:n lisäilmaisimeksi. ovat tuotteistettu Saksan Rakennustekniikan Instituutin uusimpien suositusten mukaisesti ja toimivat taatusti optimaalisesti kaikissa tarkoituksissa ja olosuhteissa, aukipidosta tuli- ja savusuojaoviin. Savuilmaisukeskus DORMA RMZ välittää 2 V tasavirran yhteen kytkettyihin aukipitomekanismeihin. Hälytystilanteessa tai virtakatkon aikana se kytkee aukipitolaitteet pois toiminnasta (irtikytkentä). Takaisinliitäntä toimii automaattisesti, mutta voidaan säätää myös käsin tehtäväksi. Liitäntämahdollisuus useammalle ilmaisimelle, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. RMZ savuilmaisukeskus stabilisoidulla jännitelähteellä tai RMZ DCW ilman jännitelähdettä, saatavissa yhdistettynä rakennetekniseen DCWjärjestelmään ja DORMA TMS-ovien hallintajärjestelmään Liitäntämahdollisuus useammalle ilmaisimelle, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Tiedot ja ominaisuudet RMZ RM Toiminnot savuilmaisin 2 2 laukaisulaite 2 2 virtalähde 2 Savun- hajavaloperiaate tunnistus (optinen) 2 2 Asennus karmiasennus 2 kattoasennus 2 Muiden 2-johdin-tekniikka 2 ilmaisinten savukytkin 2 2 liitäntä Kokonaisliitäntäteho (maks.) riippuu aukipitolaitteita ja jännitemuita ilmaisimia varten W 9,8 lähteestä Ottoteho sisäpuoliset ilmaisimet W 1,2 0,6 LED- Hälytys 2 2 näytöt Toiminta 2 2 Huolto 2 Likaantuminen 2 Sisääntulojännite 230 V AC 2 V DC ± 10 % +1%, 10% Ulostulojännite 2 V DC 2 V DC Ilmaisimen käyttöjännite 2 V DC 2 V DC +1%, 10% Sisääntulovirta (maks.) ma 2 Ottovirta (maks.) ma 7 2 Kuormistukseton Pienjännite vaihtokosketin (SELV) 2 V AC 2 V AC Palautus automaattisesti 2 2 alkutilaan asetettavissa käsinpalautukseen 2 2 Toimintojen Savukaasu- 2 2 tarkastus koeavaaminen 2 Liittimet ulkopuolisille kytkimille käsin vapauttamiseen 2 2 Kotelointiluokka IP 30 IP 20 Ympäristön lämpötila C 20, +0 20, +0 Paino kg 0,2 0,0 Mitat mm pituus asennussyvyys 3 2 korkeus on ei 19 2 F Koestustodistus Ø, 3 Laitteet DORMA RMZ-K/S ja DORMA RM ovat saaneet tyyppihyväksynnän Berliinin rakennusviranomaisilta aukipitolaitteena käyttöä varten. 22

23 DORMA RMZ + 2x RM RS-AM (Valinnan mukaan) RM RM 18 kω x121 k Ω 18 k Ω x121 k Ω EMF HT B 10 A 121 kω N PE RMZ L 230 V AC Kaapelisuositus: I - (St) Y 2 x 2 x 0,6 DORMA G-SR-EMR + 2x RM RS-AM (Valinnan mukaan) RM RM 18 kω x121 k Ω 18 k Ω x121 k Ω V DC EMF EMF HT G-SR-G/EMF G-SR-S/EMF B 10 A 121 kω N PE RMZ L 230 V AC Kaapelisuositus: I - (St) Y 2 x 2 x 0,6 23

24 Lisävarusteet 1-lehtiset ovet 11 l, l, l, l, , Ø, Ø, Asennuslevy 30 mm G-N Liukuvarren asentamiseksi ovikehyksiin, joihin suora asennus ei ole mahdollista. EMR EMF N Asennuslevy 0 mm G-N, EMF, EMR Liukuvarren asentamiseksi ovikehyksiin, joihin suora asennus ei ole mahdollista Kulmakannatin G-N Liukuvarren asentamiseksi ovikehyksiin, kun karmi on syvä ja asennus tehdään saranoiden vastakkaiselle puolelle Kulmakannatin G-EMF Liukuvarren asentamiseksi ovikehyksiin, kun karmi on syvä ja asennus tehdään saranoiden vastakkaiselle puolelle

25 Lisävarusteet 2-lehtiset ovet l, Asennuslevy 0 mm G-SR Liukuvarren asentamiseksi ovikehyksiin, joihin suora asennus ei ole mahdollista , l, Asennuslevy 0 mm G-SR/BG Liukuvarren asentamiseksi ovikehyksiin, joihin suora asennus ei ole mahdollista. 0 6, , l, , l, 2 6, 6, Kulmakannatin G-SR/BG Liukuvarren asentamiseksi ovikehyksiin karmin ollessa syvä. 96, ,

26 Lisävarusteet G-SR-keskiölaakeri Kun sulkemisliikkeen tahdistimen DORMA G-SR on toimittava ovensulkimesta TS 93 riippumatta, esim. yhdessä automaattisten saranaovikoneistojen ED 200 kanssa, tarpeellinen yhteys tahdistimen ja oven välillä saadaan aikaan GSR-keskiölaakerilla B Asennusmitta B B (mm) oven leveys (mm) > 0 F Koestustodistus Keskiölaakerilla varustettu DORMA GSR on koestettu käytettäväksi kaksilehtisissä palo-ovissa Valtion Tutkimuskeskuksessa Dortmundissa. 3 3 G-SR-keskiölaakeri sulkemisliikkeen tahdistimille Automaattinen saranovikoneisto DORMA ED 200 ja sulkemisliikkeen tahdistin DORMA G-SR ja G-SRkeskiölaakeri 37 26

27 Aukipitolaitteet Määryksiä/ohjeita Aukipitolaitteiden käyttö edellyttää virallisten tyyppihyväksyntämääräyksien johdosta erityisohjeiden noudattamista. Ne koskevat ennen kaikkea vastaanottoa, jatkuvaa valvontaa ja huoltoa. Oheisissa ohjeissa on virallisten määräysten mukaisesti tietoa tärkeimmistä aukipitolaitteiden käyttöön liittyvistä toimenpiteistä. Lisätietoja on seuraavissa julkaisuissa: Aukipitolaitteiden ohjesäännöt, Institut für Bautechnik, Berliini Aukipitolaitteiden tyyppihyväksyntä DIN EN 11 Ympähistöministeriön suomen rakentamismääräyskokoelman määräykset rakenteellinen paloturvallisuus E1 osastoivat ovet E6 1 Yleistä 1.1 Ovissa, joiden aukipidosta huolehtivat aukipitolaitteet, tulee oven sulkemiseen vaadittava alue pitää jatkuvasti vapaana. Tämä alue pitää merkitä selvästi kylteillä, lattiassa olevilla merkeillä tms. Tarvittaessa on rakenteellisin toimenpitein varmistettava, että johdot, varastotavarat tai rakenneosat (esim. välikatot tai niiden osat) eivät ulotu alueelle, jonka pitää pysyä vapaana. 1.2 Mikäli mahdollista, tulisi aukipitolaitteiden kanssa käyttää savuilmaisimia. Kun aukipitolaitteet asennetaan poistumisteiden oviin, savuilmaisinten käyttö on pakollista. 1.3 Jokainen aukipitolaite pitää pystyä vapauttamaan aukipidosta käsin, ilman että laukaisulaitteen käyttövalmius siitä kärsii. Ovensulkimissa, joissa on sähkömagneettinen aukipitolaite, lukitus voidaan poistaa painamalla ovea kevyesti. Käytettäessä aukipitomangneetteja tai vapaavarsitoimisia sulkimia aukipidosta vapautus tapahtuu painikkeesta. Painikkeen tulee olla oven välittömässä läheisyydessä eikä aukioleva ovi saa peittää sitä. 27

28 Vakio- ja lisävarusteet 1-lehtiset ovet Asennusohjeet TS 93 B TS 93 G Asennus- Asennuslevy 30 mm levy 0 mm Savuilmaisinkeskus G-N G-N 2 2 y 30200xx y 30300xx 7 7 y 3200xx y 3300xx 6000xx 6100xx Tuoteseloste ks. sivu G-N 60100xx y y 8 # # G-EMF 60200xx y y 10 # # G-EMR 60300xx y y 12 # # G-EMR DCW 60303xx y y 12 # # 28

29 Asennus- Asennus- Kulmakannatin Kulmakannatin Avautumis- Vaihtoyksikkö levy 0 mm levy 0 mm G-N G-EMF rajoitin RF-laite G-EMF G-EMR G-N G-N Savuilmaisujärjestelmä 6200xx 600xx 6300xx 600xx RMZ 68000xx RMZ DCW 68003xx # # # # # # RM 68200xx # Tuoteselostus katso sivu 22 Pyynnöstä myös design-mallina: y = suljin erikseen Design viittaa tuotteen pintakäsittelyyn. Y = liukuvarsi erikseen # = lisävaruste Väri x x hopeanvärinen 01 valkoinen (RAL 9016) 11 valkoinen (RAL 9010) 10 erikoisväri 09 RST-design 0 messinki kiillotettu 0 29

30 Vakio- ja lisävarusteet 2-lehtiset ovet Asennusohjeet Oven leveys mm Malli TS 93 B TS 93 G Asennus- Asennuslevyt levyt Savuilmaisinkeskus G-SR VK G-SR G-SR/BG G-SR V G-SR VL Käyntiovi Pariovi 2 y 30200xx 7 2 y 3200xx y 30300xx 6800xx 6900xx Tuoteseloste ks. sivu G-SR VK 61010xx 2x V 61020xx y VL 61030xx 1 # G-SR-EMF 1 G-SR-EMF 2 G-SR-EMF 1G VK 61110xx 2x V 61120xx y VL 610xx 1 # VK 610xx 2x V 620xx y VL 630xx 1 # VK 61210xx 2x V 61220xx y VL 61230xx 1 # G-SR-EMR 1 V 6210xx VL 62160xx G-SR-EMR 2 V 6230xx VL 62360xx G-SR-EMR 2 DCW V 6233xx VL 62363xx G-SR-EMR 1G V 6220xx VL 62260xx G-SR/BG V 610xx G-SR-EMF 2/BG V 6170xx G-SR-EMR 2/BG V 62770xx G-SR-EMR 2 DCW/BG V 62773xx 2x 1 y # 2x 1 y # 2x 1 y # 2x 1 y # 1 2x y # 1 2x y # 1 2x y # 1 2x y # 30

31 Kulmakannatin Keskiölaakeri Avautumis- G-SR/BG rajoitin Savuilmaisujärjestelmä 6700xx 6000xx RMZ 68000xx RMZ DCW 68003xx # # RM 68200xx Tuoteselostus katso sivu 22 # # # Pyynnöstä myös design-mallina: y = suljin erikseen Design viittaa tuotteen pintakäsittelyyn. Y = liukuvarsi erikseen # = lisävaruste Väri x x hopeanvärinen 01 valkoinen (RAL 9016) 11 erikoisväri 09 RST-design 0 31

32 Esittelyteksti Yksilehtiset ovet DORMA TS 93 N Y Koko EN 2- Y Koko EN -7 CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennus ovilehteen saranapuolelle, asennus karmiin saranoiden vastakkaiselle puolelle. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarressa säädettävä korkeus. Valinnan mukaan: Y vakiomalliseen liukuvarteen jälkikäteen asennettava avautumisrajoitin Y jälkikäteen asennettava mekaaninen aukipitolaite (RF), aukipitokohta säädettävissä 7 ja 10 välillä. Mekaanista RF-kokonaisuutta ei saa käyttää palo- ja savusuojaovissa. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93 N, EN 2- DORMA TS 93 N, EN -7 DORMA TS 93 RF, EN 2- DORMA TS 93 RF, EN -7 DORMA TS 93G N Y Koko EN 2- Y Koko EN -7 CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennus ovilehteen saranan vastakkaiselle puolelle, karmiin saranapuolelle. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarressa säädettävä korkeus. Valinnan mukaan: Y vakiomalliseen liukuvarteen jälkikäteen asennettava avautumisrajoitin Y jälkikäteen asennettava mekaaninen aukipitolaite (RF), aukipitokohta säädettävissä 7 ja 10 välillä. Mekaanista RF-kokonaisuutta ei saa käyttää palo- ja savusuojaovissa. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93G N, EN 2- DORMA TS 93G N, EN -7 DORMA TS 93G RF, EN 2- DORMA TS 93G RF, EN -7 DORMA TS 93 EMF Y Koko EN 2- CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennetaan ovilevyyn saranpuolelle. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarsi integroidulla sähkömekaanisella aukipitolaitteella, 2 V DC, koestettu EN 11 mukaan. Aukipitokohta ( ) ja irroitusvoima säädettävissä. Yhtenäinen peitekotelo, asennuskorkeus 30 mm. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi. Laatutodistus myönnetty. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93 EMF, EN 2- DORMA TS 93G EMF Y Koko EN 2- CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennus saranoiden vastakkaiselta puolelta. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarsi integroidulla sähkömekaanisella aukipitolaitteella, 2 V DC, koestettu EN 11 mukaan. Aukipitokohta ( ) ja irroitusvoima säädettävissä. Yhtenäinen peitekotelo, asennuskorkeus 30 mm. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi. Laatutodistus myönnetty. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93G EMF, EN 2-32

33 DORMA TS 93 EMR Y Koko EN 2- CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennus saranapuolelle. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarsi integroidulla savunilmaisimella, jossa toiminta- ja huoltoilmoittimet sekä sähkömekaaninen aukipitolaite, 2 V DC, koestettu EN 11 mukaan. Aukipitokohta ( ) ja irrotusvoima irroitusvoima säädettävissä. Liitäntämahdollisuus useammalle ilmaisimelle, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi. Laatutodistus myönnetty. Malli Y TS 93 EMR integroidulla jännitelähteellä. Liitäntäjännite 230 V AC, käyttöjännite 2 V DC. Y TS 93 EMR DCW Savunilmaisin ilman jännitelähdettä, kytkettynä DCW -jakeluun. Y integroidun hälytinmoduulin kanssa ihanteellinen akustiseen valvontaan. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93 EMR, EN 2- DORMA TS 93 EMR DCW, EN 2- DORMA TS 93G EMR Y Koko EN 2- CE merkitty liukuvarsiovensuljin EN 11, Contur Design, jyrkästi pienenevä avautumismomentti. Asennus saranoiden vastakkaiselle puolelle. Sulkemisnopeus, loppunykäisy, hydraulisesti ohjattava avautumisvaimennin sekä sulkemisliikkeen hidastin helppo säätää venttiilistä. Asennuskonsoli yleisreikäryhmällä. Soveltuu oikea- ja vasenkätisiin oviin. Liukuvarsi integroidulla savunilmaisimella, toimintoja huoltoilmoittimet, jännitelähde ja sähkömekaaninen aukipitolaite, 2 V DC, koestettu EN 11 mukaan. Aukipitokohta ( ) ja irrotusvoima rajattomasti säädettävissä. Liitäntämahdollisuus useammalle ilmaisimelle, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi. Laatutodistus myönnetty. Malli Y TS 93 EMR integroidulla jännitelähteellä. Liitäntäjännite 230 V AC, käyttöjännite 2 V DC. Y TS 93 EMR DCW Savunilmaisin ilman jännitelähdettä, kytkettynä DCW -jakeluun. Y integroidun hälytinmoduulin kanssa ihanteellinen akustiseen valvontaan. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA TS 93G EMR, EN 2- DORMA TS 93G EMR DCW, EN 2- DORMA RMZ Savuilmaisukeskus toimintaja huoltoilmoittimet, integroitu jännitelähde ja optinen savuilmaisin, asennetaan karmiin. DORMA aukipitojärjestelmän aktivointiin. Liitäntämahdollisuus useammille ilmaisimille, voidaan myös liittää ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Voidaan kytkeä pois/päälle käsin. Yhtenäinen peitekotelo, asennuskorkeus 30 mm. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi. Laatutodistus myönnetty. Malli Y RMZ Integroidulla jännitelähteellä. Kytkentäjännite 230 V AC, käyttöjännite 2 V DC. Y RMZ DCW Savuilmaisin ilman jännitelähdettä, kytketty DCV- jakeluun. Y integroidun hälytinmoduulin kanssa ihanteellinen akustiseen valvontaan. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA RMZ DORMA RMZ DCW DORMA RM Suunnista riippumaton, optinen yleissavunilmaisin, 2 V DC, karmi- ja kattokiinnitykseen. Voidaan käyttää myös savukytkimenä ja aukipitolaitteen valvontavälineenä. Liitäntämahdollisuus ulkopuolinen sulkupainike ja potentiaalivapaa hälytyskosketin. Berliinin (DIB) rakennusviranomaisten yleisesti hyväksymä aukipitolaitteena käytettäväksi ja koestettu VdS Köln EN, osan 7 mukaan. Laatutodistus myönnetty. Värit Y hopeanvärinen valkoinen RAL Y 9010 Y 9016 Y ruostumaton teräs Y kiillotettu messinki Y erikoisväri (RAL) Tuote DORMA RM 33
