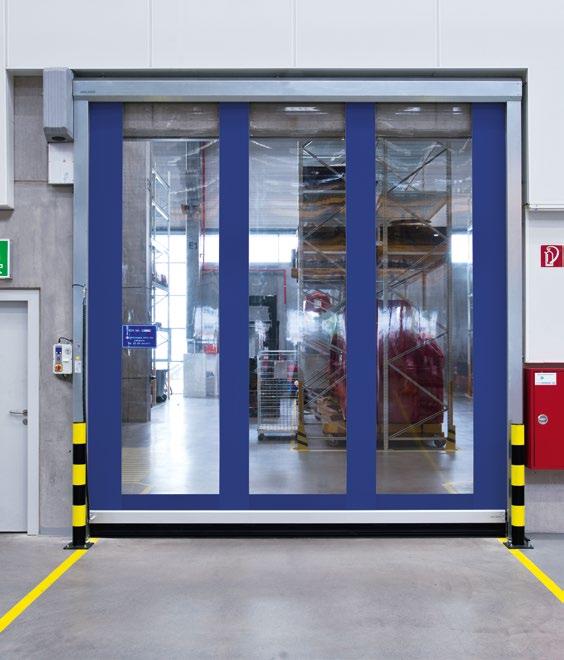

2 ASSA ABLOY RR300 Modulaarinen järjestelmä mahdollistaa oven asiakaskohtaisen mukauttamisen. Avautuu ja sulkeutuu nopeasti, joten energiakustannuksia säästyy. Tilaa säästävä rakenne tekee mahdolliseksi lähes kaikenlaiset asennukset. Nopea ja yksinkertainen asentaa. Kunnossapitotarvetta vähentävä rakenne säästää huoltokustannuksia. OVEN RAKENNE Tyyppi ASSA ABLOY RR300 S ASSA ABLOY RR300 I Rakenne Galvanoitu teräs Ruostumaton teräs OVIVERHO Ovet ovat saatavina kirkkaalla PVC-verholla, jossa on värilliset vahvistusliuskat. Saatavana on myös taloudellinen oviverho, kuten Travitop, vankkatekoinen RollTex tai NomaTex. Saatavana on myös silikonivapaita oviverhoja. VÄRIT Vahvistusliuskojen perusvärit ovat punainen ja sininen. Tilauksesta on saatavana laaja valikoima muita värejä, kuten oranssi, harmaa, keltainen, beige, vihreä ja valkoinen. IKKUNAT Jos oviverho on kirkasta PVC-materiaalia ja siinä on värilliset vahvistusliuskat, siinä on laajat läpinäkyvät alueet. Muunlaisia ikkunapaneeleilla tai ikkunoilla varustettuja verhoja on saatavana. KÄYTTÖLAITTEET Turvalaitteita voidaan lisätä, jos niitä vaaditaan käyttökohteissa. Ohjausjärjestelmää voidaan täydentää infrapuna-, tutkatunnistus-, painike-, ajoneuvotunnistussilmukka- tai radiolähetintoimilaitteilla. Saat lisätietoja ottamalla yhteyden meihin. KNOCK-OUT-TOIMINTO Jos oven leveys on vähintään 1300 mm, käytettävissä on knock-out-toiminto. Se tekee mahdolliseksi käyttämisen estymisen törmäyksen jälkeen, ja se voidaan nollata helposti iskun jälkeen. Ei saatavana Mini-versioon, jossa on matala alaprofiili asennuskorkeuden madaltamiseksi. TURVAOMINAISUUDET Ovessa on sähkötoiminen tuntoreuna. Ovilinjan valokenno estää ovea sulkeutumasta, jos oviaukossa on esteitä tai ihmisiä. ASSA ABLOY tekstinä sekä logona ovat tuotemerkkejä jotka kuuluvat ASSA ABLOY Groupille.

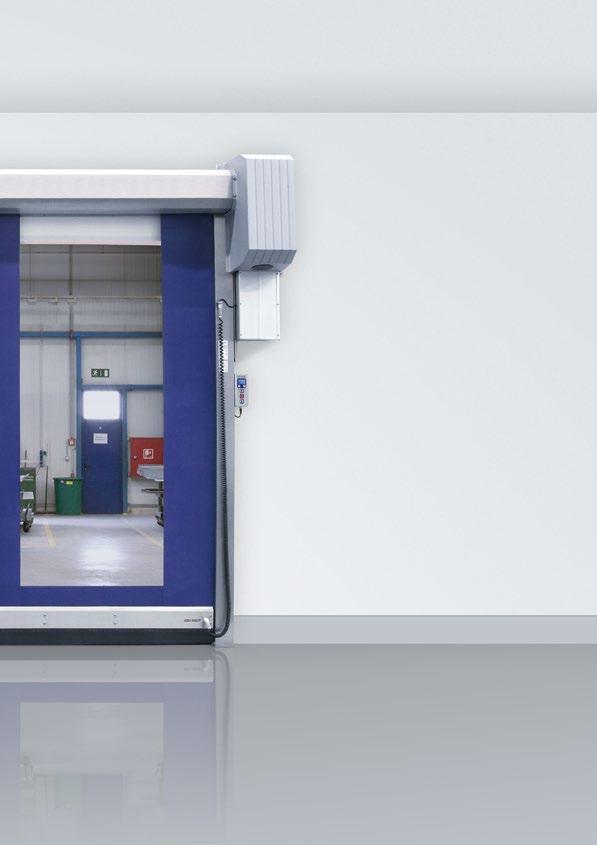

3 MOOTTORIN SIJAINTI Alasputoamissuojauksella varustetulla vaihteistolla varustettu moottori voidaan asentaa vasemmalle tai oikealle puolelle. YLÄRULLA Vakiona alumiinirulla ja galvanoidut akselit. Valinnaisena alumiinirulla, akselit ja laakerit ruostumatonta terästä tai ylärulla ja akselit ruostumatonta terästä. YLÄRULLAN KOTELO Rullansuojakotelo saatavana lisävarusteena. Kotelo suojaa oviverhoa pölyltä, kosteudelta ja koskemiselta. Lisävaruste galvanoitu teräs 0 ja kallistus 30 tarvitaan, kun DH mm MOOTTORIN KOTELO Moottorin kotelo saatavana lisävarusteena. Kotelo suojaa koneistoa pölyltä, kosteudelta ja koskemiselta. Lisävarusteena Jauhemaalattu teräs ja kallistus 5 Ruostumaton teräs ja kallistus 15 RAL harmaa muovi ei kelausketjun kanssa tarvitaan, kun DH mm ASSA ABLOY -OHJAUSRASIA Ovessa on vakiovarusteena releohjausjärjestelmä. Käyttöolosuhteiden vaatiessa saatavana on kontaktoripohjainen ACS 50 -ohjausjärjestelmä ja taajuusmuuttajapohjainen MCS-FC- tai MCC-ohjausjärjestelmä. Jos valitaan perustason - tai MCS-FCohjausjärjestelmä, käyttäminen on mukavaa ja monipuolista. Ovi käynnistyy nopeasti ja sitä on helppo käsitellä. Tehokas taajuusmuuttajapohjainen MCCohjausjärjestelmä, koneiston Vectoringtoiminto ja monet toiminnot tekevät mahdolliseksi lähes rajattoman oven käyttämisen. ALAPROFIILI / FLEX EDGE Valittavana on alumiinista tai ruostumattomasta teräksestä valmistettu alapaneeli pehmeällä kumiprofiililla. Saatavana on matala alaprofiili vähemmän tilaa vaativiin oviin (vaihtoehto Mini). Saatavana on myös Flex Edge -versio (joustava alaprofiili ilman pursotettua alumiinia ja käämitettyä johtoa). MCC varmistaa nopean käynnistymisen, ihanteellisen kiihtyvyyden, suuren nopeuden ja pitkän käyttöiän. MCC-ohjausjärjestelmä näkyy kuvassa. KÄSIKÄYTTÖ Ovea voidaan käyttää manuaalisesti kammella, jos sähkö katkeaa. Saatavana on myös käsikäyttöinen ketjukäyttö (ei käytettävissä, jos koneisto on koteloitu).

4 Pikarullaovi ASSA ABLOY RR300 Käyttökohteita Sisäovena huoneiden välillä ja sisäilmaston saamiseksi hallintaan Suojatuilla ulkoalueilla, joilla on matala tuulikuorma ja kohtalaiset lämpötilat RR300I ovimalli ruostumattomasta teräksestä alueille, joilla on noudatettava hygieniavaatimuksia Tuotantolinjoissa, kuljetinjärjestelmissä tai kuljetuskohteissa ASSA ABLOY RR300 -pikarullaoven edut Modulaarinen järjestelmä tekee mahdolliseks asiakaskohtaisen mukauttamisen. Avautuu ja sulkeutuu nopeasti, säästää energiakustannuksissa. Tilaa säästävä rakenne tekee mahdolliseksi lähes kaikenlaiset asennukset. Nopea ja yksinkertainen asentaa. Kunnossapitotarvetta vähentävä rakenne säästää huoltokustannuksia. Turvaominaisuudet Ovi täyttää UVV-säädösten olosuhdedirektiivin ja harmonisoitujen CE-ohjeiden (EN ) vaatimukset. Riskin ilmaisu Tämän oven turvallisuus on mitoitettu tavanomaista teollisuusympäristössä esiintyvää ajoneuvoliikennettä varten harmonisoitujen CE-ohjeiden mukaisesti. Käyttöpaikalla vallitsevat olosuhteet, kuten jalankulkuliikenne, voi edellyttää muita varotoimenpiteitä, kuten täydentäviä käyttölaitteita. Lisäksi erityiset ympäristöolosuhteet huomioitava ovityyppiä valitessa. Saat lisätietoja ja voit tilata paikan päällä tehtävän tarkastuksen ottamalla yhteyden asiantuntijaamme. Oviverho Lisävaruste Vakiovaruste PVC:tä, värilliset, kankaiset vahvistusliuskat PVC:tä, värilliset, kankaiset vahvistusliuskat, silikonivapaat Ikkunat Ikkunapaneelit Tuuliliuskat ei mahdollinen 1) Korkeus mm, aina 2) Poikkeamat mahdollisia muista ominaisuuksista riippuen 3) Minuuttikohtaisista kuormituksen vaihtelusta, oven koosta ja asennuskohteesta riippuen 4) FDA (Food and Drug Administration) -vaatimusten mukaan 5) Jos RollTex Original = maalattava 6) Tuskin syttyvä RollTex NomaTex Yläoviverho 1,3 mm maks Sininen H Punainen NA Oranssi H 2009 Harmaa ) ) ) Keltainen NA ) Vihreä 6018 Beige 1014 Valkoinen Musta Tekniset tiedot ASSA ABLOY RR300 S/I Lisävaruste MINI Käyttökohde Sisäovi Sisäovi Oven mitat DW (min. / maks.) LB 2) DH (min. / maks.) LH 2) 1 000/4 000 mm 1 000/4 200 mm 500/3 500 mm 500/3 500 mm alue enintään 16,8 m² 12,25 m² Avautuu/sulkeutuu maks. 2,0/1,0 1,0/1,0 (m/s) 2) Käyttöjaksoa minuutissa maks. * käyttöjaksojen tarkka määrä riippuu käyttökohteesta = 0,5 MCS-FC/ACS 50 = 1 MCC = 3 = 0,5 Tuulenkesto (EN 12424) luokka 1 luokka 0 Melutaso < 70 db A < 70 db A Lämpötila-alue maks C (pyynnöstä laajempi) 3) (0 +60 C) Pinta/materiaali Sivukarmi Alaprofiili 2) galvanoitu teräs Alumiini joustava Flex-Edge C (0 +60 C) galvanoitu teräs Alaprofiili Mini Eloksoitu alumiini Alaprofiili pidennetyllä joustavalla tiivisteellä Ylärullan kotelo 1) Moottorin kotelo 1) Turvaominaisuudet galvanoitu teräs Harmaa muovi Jauhemaalattu teräs Sähkötoiminen tuntoreuna galvanoitu teräs Harmaa muovi Jauhemaalattu teräs Tuntoreunan virransyöttö Kierrekaapeli Kierrekaapeli Sivukarmeissa ovilinjan valokenno Koneistossa putoamissuojus Törmäysjärjestelmä DW mm alaprofiilissa 2) Laitteet LED-liikennevalo Yläreunan tiivistys Liikennevalotoiminto suunnantunnistuksella Liikennevalotoiminto ilman suunnantunnistusta MCC /MCS-FC Vilkkuva hälytysvalo Koneisto Vaihteiden lämmitys Ketjuvälitys (ilman moottorin koteloa) (ilman moottorin koteloa) Manuaalinen aktivointi Kääntökahva Kääntökahva Ohjausjärjestelmä MCC avautuu/sulkeutuu maks. (m/s) 2) 2,0/1,0 MCS-FC avautuu/ 1,5/0,8 sulkeutuu maks. (m/s) 2) avautuu/sulkeutuu 1,0/1,0 maks. (m/s) 2) (max. DW DH mm) ACS 50 avautuu/sulkeutuu 1,0/1,0 maks. (m/s) 2) (max. DW DH mm) Erillinen näyttö/ohjaus vain MCC Sulakesuojaus (käyttöpaikka vastaa) Suojaus Potentiaalittomat liitännät Verkkoyhteys ACS 50 MCS-FC MCC 10 A (C-ominaisuudet) (220/230 V, 16 A) ACS50/MCC = IP55 MCS = IP54 MCS / ACS50 MCC 1,0/1,0 (max. DW DH mm) 10 A (C-ominaisuudet) (220/230 V, 16 A) = IP54 Vakio: 3L/(N)PE/220/230/380/400/415 V; 50 Hz muuntajalla: 3L/(N)PE/440/480/500 V; 50 Hz 3/(N)PE: 400 V 50 Hz 1/(N)PE: 230 V Hz Vakio: 3L/(N)PE/380/400/415/440/460/480 V; 50/60 Hz muuntajalla: 3L/(N)PE/220/230/500 V; 50/60 Hz

5 Yleinen piirustus ASSA ABLOY RR300 vain MCC ** 560 / * 640 ilman laajennusta ilman koteloa vain MCS-FC moottori ja rummun kotelo ruostumaton teräs kallistus 30 /15 MCC Ilman moottorin koteloa Vakio ACS 50, ilman ohjausta, MCS-FC Mini X V R T P Koteloidulla moottorilla Muovi Vakio / Mini () Teräs Ruostumaton teräs Y 470/ / /469 W S U Q 400/ / /355 Saatavilla olevat koot Vakio Mini () DW DH min.* maks.** min.* maks.** *Törmäys min.* **Ylhäällä 0,8 mm maks.: *** ** ACS 50, Ylhäällä 1,3 mm maks.: *** [ ] = Asennuksen vaatima tila ASSA ABLOY -ohjausyksikkö ACS 50 MCC MCS-FC Mitat L K S mm R0009/n Taajuusmuuntimen mitat L K S mm

6 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Besam-, Crawford-, Albany- ja Megadoor-tuotemerkkien pitkäaikaisen menestyksen ansiosta tarjoamme ratkaisujamme ASSA ABLOY -tuotemerkillä. Tuotteemme ja huoltopalvelumme varmistavat tuotteiden luotettavan, turvallisen, käyttövarman ja kestävän käytön loppukäyttäjälle. ASSA ABLOY Entrance Systems on osa ASSA ABLOY -konsernia. assaabloyentrance.com Kiinnityskaavio ASSA ABLOY RR300 Kiinnittäminen kamanan päälle DH ilman alalevyä DH alalevyllä Mini = DH DH ASSA ABLOY Entrance Systems assaabloyentrance.fi DW DW + 40 Kiinnitys lattiaan Follow us: 8300R00010/c Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/ASSA ABLOY RR300/de_FI-1.1/1803/ Technical data subject to change without notice
