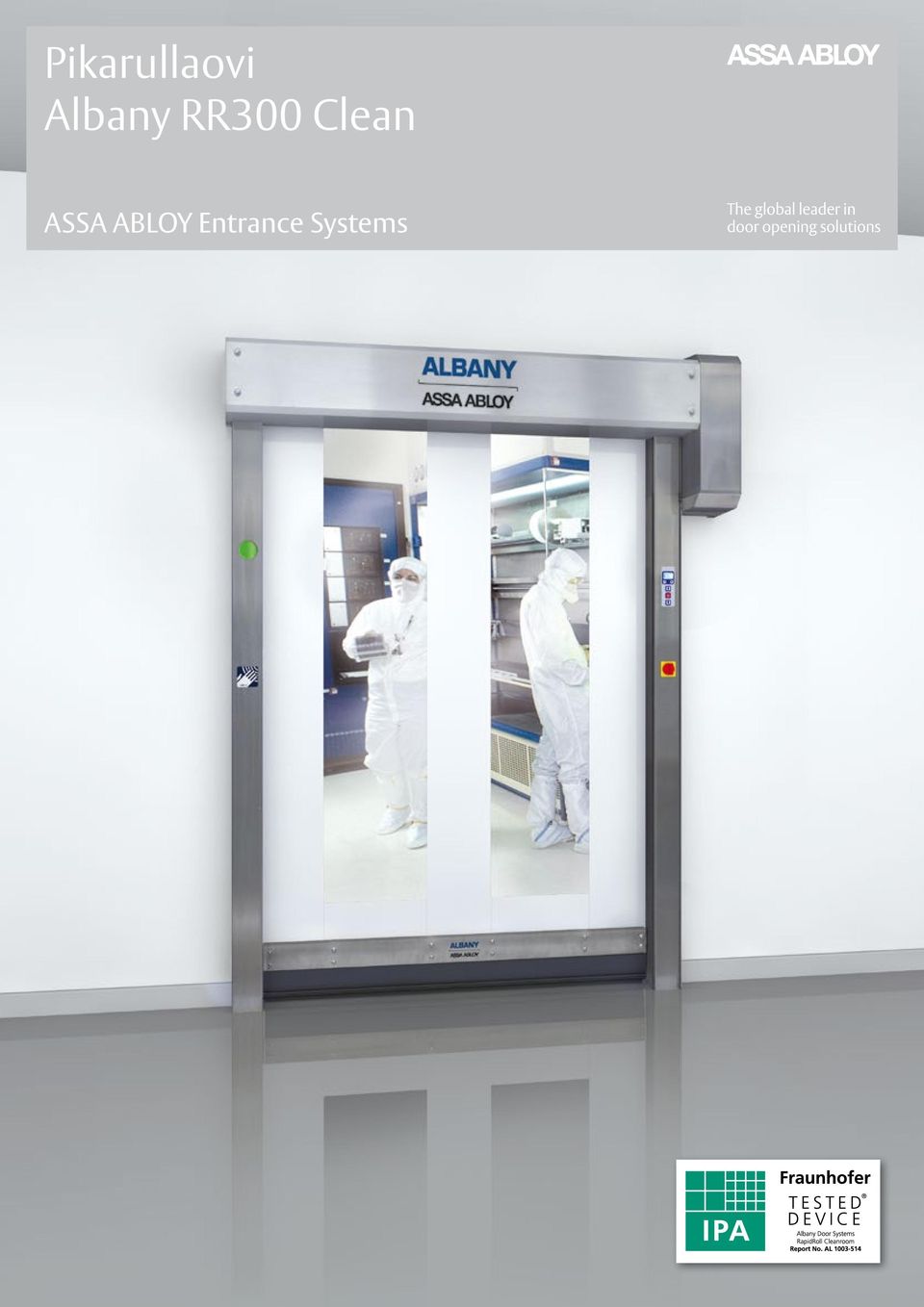

1 Pikarullaovi Albany RR300 Clean ASSA ABLOY Entrance Systems

2 Albany RR300 Clean Fraunhofer Instituten myöntämä puhdastilasertifiointi Täytää kansainvälisten standardien ja puhdastilamääräysten vaatimukset (DIN EN ISO ja GMP). ISO-luokka 5, GMP-luokka C Vähäiset hiukkaspäästöt Ilmaa vaihtuu vain vähän, koska ovi avautuu ja sulkeutuu nopeasti. Oven rakenne Koko ovi (sivukarmi, alaprofiili sekä ylärullan ja moottorin kotelo) on valmistettu ruostumattomasta teräksestä. Sileä pinta helpottaa puhdistamista ja estää hiukkasten kertymisen. Kapeat sivujohteet ja pieni väli Oven sivujohteet vievät vain vähän tilaa, joten sen voi asentaa ahtaaseen paikkaan. Oviverhon ohjaimen rako on erittäin pieni, joten painehäviö on vähäinen. Johtokourun tiivistys Painehäviön vähentämiseksi johtokouru on integroitu, ja oven huoltoaukot on tiivistetty. Oviverho Oviverho on PVC:tä, ja siinä on valkoiset kankaiset vahvistusliuskat. Kankaisia vahvistusliuskoja on tilauksesta saatavana useina RAL-värivaihtoehtoina. Pohjaprofiili Alaprofiilin ja sivupylväiden väliin jää vain pieni rako. Tällöin painehäviö on vähäinen, kun ovi on suljettu. Turvaominaisuudet Ovessa on sähkötoiminen tuntoreuna. Ilman kosketusta toimiva käyttövalmis valokenno on saatavana lisävarusteena. Ovessa on ovilinjan valokenno, joka estää ovea sulkeutumasta, jos oviaukossa on este. Integroitu johtokouru Johdot kulkevat sivujohteissa, joten pinta on sileä vailla epätasaisuuksia, jotka kasvattaisivat hiukkasten turbulenssia. Käyttövalmiin valokennon ja sähkötoimisen tuntoreunan syöttöjohdot kulkevat sisäisessä johtokourussa. ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina esimerkkejä ASSA ABLOY Entrance Systemsin tai ASSA ABLOY -konserniin kuuluvien yritysten omistamista tavaramerkeistä.

Oven rakenne Koko ovi (sivukarmi, alaprofiili sekä ylärullan ja moottorin kotelo) on valmistettu ruostumattomasta teräksestä. Sileä pinta helpottaa puhdistamista ja estää hiukkasten kertymisen.

3 Ylärullan/moottorin kotelo Vakiovarusteena ylärullan ja moottorin kotelo. Taajuusmuuttajaohjausjärjestelmä Taajuusmuuttajaan perustuva Albany MCC -ohjausjärjestelmä ja valinnainen UPS-akku sijaitsevat pienessä suljetussa lokerossa ylärullan kotelon alla. Moottorin sijainti Moottori voidaan asentaa vasemmalle tai oikealle. Ohjausyksikkö ja pääkytkin Näyttöyksikkö kalvonäppäimistöineen ja selkeine graafisine näyttöineen sekä pääkytkin sijaitsevat sivupylväässä. Hätäpoistumistie Integroidut liikennevalot sivupylväissä Oven liikkeet voidaan näyttää liikennevalojärjestelmän avulla. Se voidaan asentaa molempiin sivupylväisiin tai toiseen niistä. Keltainen vilkkuva valo, punainen/vihreä valo tai liikennevalot erillisessä ruostumattomasta teräksestä valmistetussa kotelossa voidaan asentaa vastapäätä. Punainen/vihreä suunnantunnistuksella on saatavana. Itseavautuminen on saatavana lisävarusteena. UPS-akku syöttää oven ohjausjärjestelmälle virtaa sähkökatkon aikana. LED-merkkivalot ilmaisevat UPSvirheet ja diagnostiikkaviestit. Ilman kosketusta toimiva toimilaite Lisävarusteena on saatavana nopean ja hygieenisen avautumisen varmistava ilman kosketusta toimiva toimilaite.

Moottorin sijainti Moottori voidaan asentaa vasemmalle tai oikealle.

4 Puhdastilaovi Albany RR300 Clean Teollisuudessa tarvitaan hallittuja ympäristöjä, esimerkiksi puhdastiloja. Niitä käytetään esimerkiksi lääketieteellisissä käyttötarkoituksissa, lääketehtaissa, tutkimuslaitoksissa, elektroniikan ja puolijohteiden tuotannossa sekä ilmailuteollisuudessa. Kaikille puhdastiloissa käytettäville komponenteille asetetaan tiukat vaatimukset. Varsinkin tällaisilla alueilla tuotantotila täytyy pitää puhtaina. Puhdastilojen ovien täytyy estää hallitsematon ilmanvaihto ja hiukkasten kulkeutuminen ilman mukana. Albany RR300 Clean on tarkoitettu tällaisille alueille. Se on ensimmäinen Fraunhofer Instituten puhdastilakäyttöä varten testaama ovi. Albany RR300 Clean -pikarullaoven edut Soveltuu erinomaisesti puhdastilojen eristykseen DIN EN ISO luokan 5 mukaisesti. Varmistaa suuren ilmatiiviyden, aiheuttaa suljettuna vain vähäisen painehäviön. Avautuu ja sulkeutuu nopeasti sekä varmistaa mahdollisimman vähäisen ilmanvaihdon, joten vähentää suodattimien kuormittumista ja parantaa puhdastilan kustannustehokkuutta. Tasainen pinta helpottaa puhdistamista. Suunniteltu täyttämään GMP Class C -vaatimukset. Pinta on tasainen integroidun johtokourun ansiosta. Ilman kosketusta toimiva käyttölaite (lisävaruste) varmistaa nopean ja hygieenisen avautuminen kättä heilauttamalla. Integroitu liikennevalo (lisävaruste). RAKENNE Sivukarmit, alaprofiili sekä ylärullan ja moottorin kotelo on valmistettu ruostumattomasta V2A-teräksestä. Johtokouru on integroitu. Tiivistetty ilmavuotojen vähentämiseksi. OVIVERHO Oviverho on kirkasta PVC:tä, ja siinä on pystysuuntaiset valkoiset kankaiset vahvistusliuskat. Kankaisia vahvistusliuskoja on tilauksesta saatavana useina RAL-värivaihtoehtoina. KONEISTO Koneistossa on hammasjarrumoottori. Se voidaan asentaa oven oikealle tai vasemmalle puolelle. OHJAUSJÄRJESTELMÄ Ovi on saatavana Albany MCC -taajuusmuuttajaohjausjärjestelmällä varustettuna. Käytettävissä on laaja nopeusalue, useita syöttöjännitteitä ja mahdollisuuksia yhdistää ohjaus- ja turvalaitteita. Albany MCC -järjestelmä on integroitu rakenteeseen rullakotelon alle. Näyttö ja pääkytkin sijaitsevat sivupylväässä. Vaihtoehtoinen poistuminen Albany MCC -ohjausjärjestelmä voidaan varustaa UPS-akulla, joten sitä voi käyttää useita kertoja sähkökatkoksen aikana. Turvaominaisuudet Ovi täyttää UVV-säädösten olosuhdedirektiivin ja harmonisoitujen CE-ohjeiden (EN ) vaatimukset. Riskien ilmaisu Tämän oven turvallisuus on mitoitettu normaalikäyttöä varten harmonisoitujen CE-ohjeiden mukaisesti. Vaativat ympäristöolosuhteet voivat vaikuttaa puhdastilassa käyttämiseen. Tällöin suosittelemme, että otat yhteyttä paikallisiin asiantuntijoihin. Tekniset tiedot Asennuspaikka Soveltuu puhdastiloihin, joissa paine-ero on enintään 50 Pa. Puhdastilaluokka ISO-luokka 5 EN GMP Vuoto (ovikoko 1500 x 2000 mm) Oven mitat (DW min/max) (DH min/max) Pienin DW ja DH UPS-käytössä Avautumissuunta Koneisto Pinta Sivukarmi Pohjaprofiili Ylärullan kotelo Moottorin kotelo Oviverho PVC:tä, valkoiset vahvistusliuskat PVC:tä, värilliset vahvistusliuskat Ohjausjärjestelmät/koneisto Albany MCC Albany MCC ja UPS Moottorin teho Suurin avautumis/ sulkeutumisnopeus Sulakesuojaus 1) Ohjausjännite Luokka C 20 m 3 /h paine-erolla 25 Pa Lisätietoja on yleispiirustuksessa 1000 / 3500 mm 1000 / 3500 mm 1500 / 1000 mm pystysuora sähkökäyttöinen 0,75 kw 2,0 / 1,0 m/s 10 A 24 V DC Suojaus IP 55 Verkkovirran liitäntä 2) Täydentävät avauskorkeudet Potentiaalittomat liitännät, enintään 250 V Turvallisuus Sähkötoiminen tuntoreuna Ovilinjan valokenno Käyttövalmis turvavalokenno Putoamissuojus Automaattinen poistuminen Manuaalinen aktivointi hätäkahvan avulla Liikennevalotoiminto Ilman suunnantunnistusta Suunnantunnistuksella Vilkkuva hälytysvalo Albany MCC -virheilmoitus 3 L / (N)PE 380 / 400 / 415 / 440 / 480 V; 50 / 60 Hz koneiston avulla Albany MCC ja UPS 24 V DC 24 V DC 24 V DC Tekstiviesti UPS-virheilmoitus Lisävaruste Vakio ei saatavana LED-merkkivalot 1) Suositus 10 A, enintään 16 A 2) Ulkoinen muuntaja tarvitaan, jos jännite on 220/230/500 V

Kaikille puhdastiloissa käytettäville komponenteille asetetaan tiukat vaatimukset. Varsinkin tällaisilla alueilla tuotantotila täytyy pitää puhtaina.

5 Yleinen piirustus/kiinnityskaavio Albany RR300 Clean ilman moottorin koteloa mahdollinen johtoläpivienti 88 x R0002/b Päiväys: Y Z tuntoreunalla 470 DH 93 käyttövalmiilla valokennolla 410 DH 153 Saatavilla olevat koot DW DH min. (mm) max. (mm) UPS-laitteella Albany MCC -laajennuksella UPS-laitteella ilman Albany MCC -laajennusta M10 (28) kiinnittäminen kamanan päälle DW [ ] = Asennuksen vaatima tila DH Albany MCC -ohjausjärjestelmä Avautumisnopeus maks. (m/s) 2,0 Sulkeutumisnopeus maks. (m/s) 1,0 DH+219 (tuntoreunalla) DH+159 (tuntoreunalla) Kiinnitys lattiaan M DW R0002/ Päiväys:

(mm) 3500 3500 UPS-laitteella Albany MCC -laajennuksella 1500 1000 UPS-laitteella ilman Albany MCC -laajennusta 1350 1000 155 50 M10 (28) kiinnittäminen kamanan päälle

6 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Tuotemerkkimme Besam, Crawford, Megadoor ja Albany ovat maailmanlaajuisesti tunnettuja ja niiden avulla voimme tarjota tuotteita ja palveluita loppukäyttäjille, jotka haluavat turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com ASSA ABLOY Entrance Systems Follow us: Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/Albany RR300 Clean/DEU.FI-1.1/1511 / Technical data subject to change without notice

varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com ASSA ABLOY Entrance Systems asiakaspalvelu.
