1 B-CONTROL FADER BCF2000 B-CONTROL ROTARY BCR2000 Lyhyt käyttöopa Verio 1.0 marrakuu 2003 SUOMI

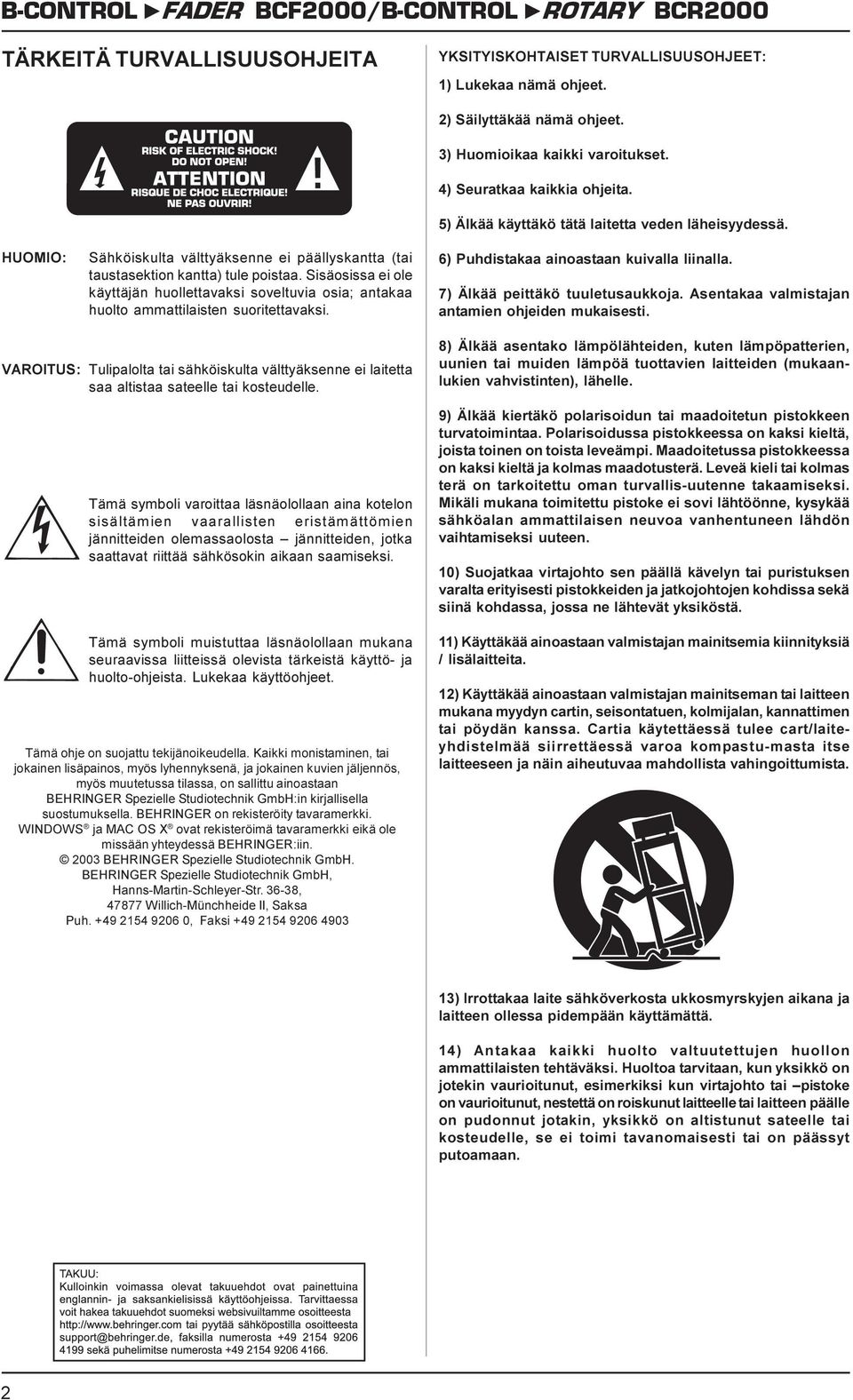

2 TÄRKEITÄ TURVALLISUUSOHJEITA YKSITYISKOHTAISET TURVALLISUUSOHJEET: 1) Lukekaa nämä ohjeet. HUOMIO: Sähköikulta välttyäkenne ei päällykantta (tai tautaektion kantta) tule poitaa. Siäoia ei ole käyttäjän huollettavaki oveltuvia oia; antakaa huolto ammattilaiten uoritettavaki. 2) Säilyttäkää nämä ohjeet. 3) Huomioikaa kaikki varoituket. 4) Seuratkaa kaikkia ohjeita. 5) Älkää käyttäkö tätä laitetta veden läheiyydeä. 6) Puhditakaa ainoataan kuivalla liinalla. 7) Älkää peittäkö tuuletuaukkoja. Aentakaa valmitajan antamien ohjeiden mukaieti. VAROITUS: Tulipalolta tai ähköikulta välttyäkenne ei laitetta aa altitaa ateelle tai koteudelle. Tämä ymboli varoittaa länäolollaan aina kotelon iältämien vaaralliten eritämättömien jännitteiden olemaaolota jännitteiden, jotka aattavat riittää ähköokin aikaan aamieki. Tämä ymboli muituttaa länäolollaan mukana euraavia liitteiä olevita tärkeitä käyttö- ja huolto-ohjeita. Lukekaa käyttöohjeet. Tämä ohje on uojattu tekijänoikeudella. Kaikki monitaminen, tai jokainen liäpaino, myö lyhennykenä, ja jokainen kuvien jäljennö, myö muutetua tilaa, on allittu ainoataan BEHRINGER Spezielle Studiotechnik GmbH:in kirjalliella uotumukella. BEHRINGER on rekiteröity tavaramerkki. WINDOWS ja MAC OS X ovat rekiteröimä tavaramerkki eikä ole miään yhteydeä BEHRINGER:iin BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hann-Martin-Schleyer-Str , Willich-Münchheide II, Saka Puh , Faki ) Älkää aentako lämpölähteiden, kuten lämpöpatterien, uunien tai muiden lämpöä tuottavien laitteiden (mukaanlukien vahvitinten), lähelle. 9) Älkää kiertäkö polarioidun tai maadoitetun pitokkeen turvatoimintaa. Polarioidua pitokkeea on kaki kieltä, joita toinen on toita leveämpi. Maadoitetua pitokkeea on kaki kieltä ja kolma maadotuterä. Leveä kieli tai kolma terä on tarkoitettu oman turvalli-uutenne takaamieki. Mikäli mukana toimitettu pitoke ei ovi lähtöönne, kyykää ähköalan ammattilaien neuvoa vanhentuneen lähdön vaihtamieki uuteen. 10) Suojatkaa virtajohto en päällä kävelyn tai purituken varalta erityieti pitokkeiden ja jatkojohtojen kohdia ekä iinä kohdaa, joa ne lähtevät ykikötä. 11) Käyttäkää ainoataan valmitajan mainitemia kiinnitykiä / liälaitteita. 12) Käyttäkää ainoataan valmitajan mainiteman tai laitteen mukana myydyn cartin, eiontatuen, kolmijalan, kannattimen tai pöydän kana. Cartia käytettäeä tulee cart/laiteyhditelmää iirrettäeä varoa kompatu-mata ite laitteeeen ja näin aiheutuvaa mahdollita vahingoittumita. 13) Irrottakaa laite ähköverkota ukkomyrkyjen aikana ja laitteen ollea pidempään käyttämättä. 14) Antakaa kaikki huolto valtuutettujen huollon ammattilaiten tehtäväki. Huoltoa tarvitaan, kun ykikkö on jotekin vaurioitunut, eimerkiki kun virtajohto tai pitoke on vaurioitunut, netettä on roikunut laitteelle tai laitteen päälle on pudonnut jotakin, ykikkö on altitunut ateelle tai koteudelle, e ei toimi tavanomaieti tai on pääyt putoamaan. 2

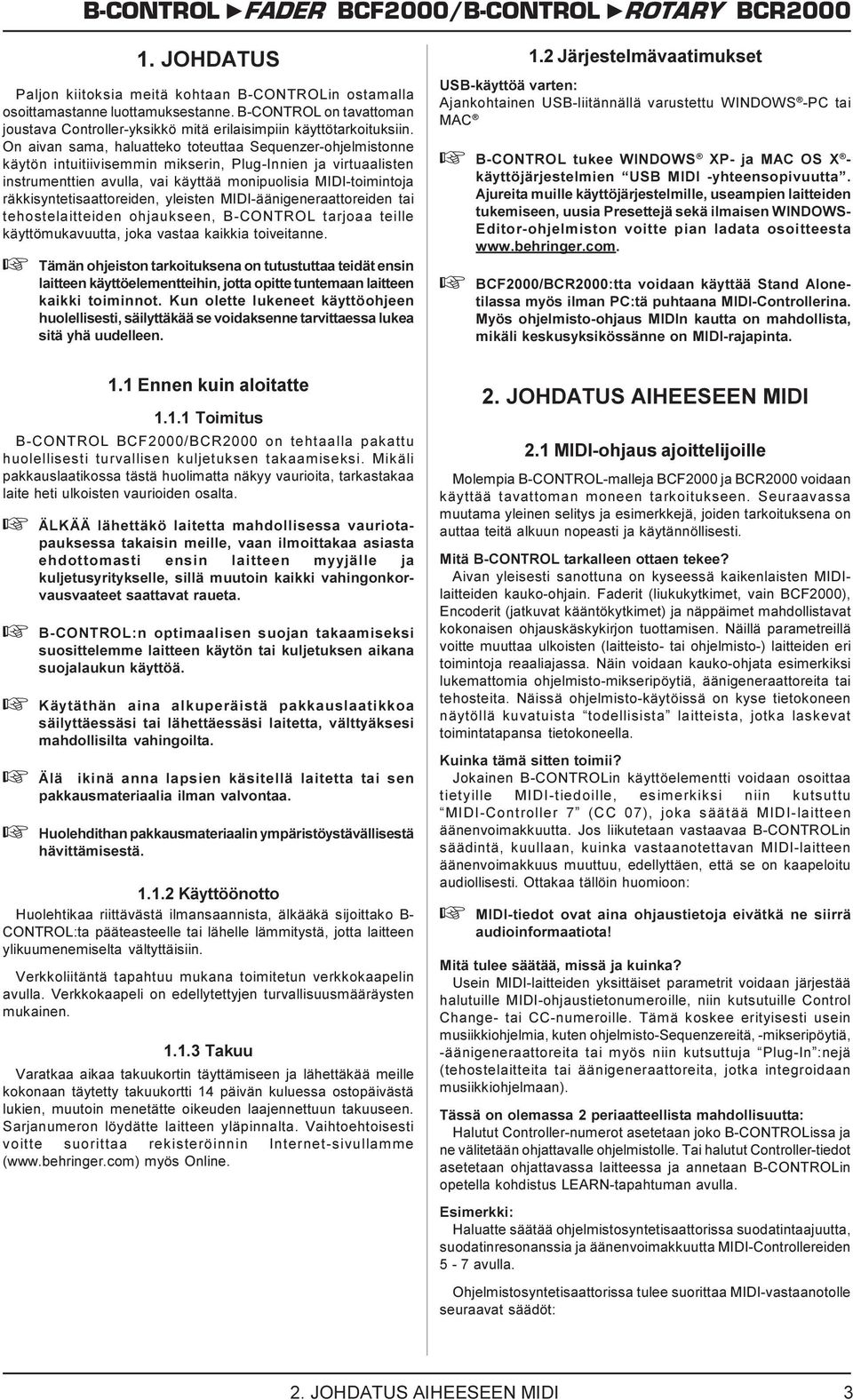

3 1. JOHDATUS Paljon kiitokia meitä kohtaan B-CONTROLin otamalla ooittamatanne luottamuketanne. B-CONTROL on tavattoman joutava Controller-ykikkö mitä erilaiimpiin käyttötarkoitukiin. On aivan ama, haluatteko toteuttaa Sequenzer-ohjelmitonne käytön intuitiiviemmin mikerin, Plug-Innien ja virtuaaliten intrumenttien avulla, vai käyttää monipuoliia MIDI-toimintoja räkkiyntetiaattoreiden, yleiten MIDI-äänigeneraattoreiden tai tehotelaitteiden ohjaukeen, B-CONTROL tarjoaa teille käyttömukavuutta, joka vataa kaikkia toiveitanne. + Tämän ohjeiton tarkoitukena on tutututtaa teidät enin laitteen käyttöelementteihin, jotta opitte tuntemaan laitteen kaikki toiminnot. Kun olette lukeneet käyttöohjeen huolellieti, äilyttäkää e voidakenne tarvittaea lukea itä yhä uudelleen. 1.2 Järjetelmävaatimuket USB-käyttöä varten: Ajankohtainen USB-liitännällä varutettu WINDOWS -PC tai MAC + B-CONTROL tukee WINDOWS XP- ja MAC OS X - käyttöjärjetelmien USB MIDI -yhteenopivuutta. Ajureita muille käyttöjärjetelmille, ueampien laitteiden tukemieen, uuia Preettejä ekä ilmaien WINDOWS- Editor-ohjelmiton voitte pian ladata ooitteeta + BCF2000/BCR2000:tta voidaan käyttää Stand Alonetilaa myö ilman PC:tä puhtaana MIDI-Controllerina. Myö ohjelmito-ohjau MIDIn kautta on mahdollita, mikäli kekuykiköänne on MIDI-rajapinta. 1.1 Ennen kuin aloitatte Toimitu B-CONTROL BCF2000/BCR2000 on tehtaalla pakattu huolellieti turvallien kuljetuken takaamieki. Mikäli pakkaulaatikoa tätä huolimatta näkyy vaurioita, tarkatakaa laite heti ulkoiten vaurioiden oalta. + ÄLKÄÄ lähettäkö laitetta mahdolliea vauriotapaukea takaiin meille, vaan ilmoittakaa aiata ehdottomati enin laitteen myyjälle ja kuljetuyritykelle, illä muutoin kaikki vahingonkorvauvaateet aattavat raueta. + B-CONTROL:n optimaalien uojan takaamieki uoittelemme laitteen käytön tai kuljetuken aikana uojalaukun käyttöä. + Käytäthän aina alkuperäitä pakkaulaatikkoa äilyttäeäi tai lähettäeäi laitetta, välttyäkei mahdolliilta vahingoilta. + Älä ikinä anna lapien käitellä laitetta tai en pakkaumateriaalia ilman valvontaa. + Huolehdithan pakkaumateriaalin ympäritöytävällietä hävittämietä Käyttöönotto Huolehtikaa riittävätä ilmanaannita, älkääkä ijoittako B- CONTROL:ta pääteateelle tai lähelle lämmitytä, jotta laitteen ylikuumenemielta vältyttäiiin. Verkkoliitäntä tapahtuu mukana toimitetun verkkokaapelin avulla. Verkkokaapeli on edellytettyjen turvalliuumääräyten mukainen Takuu Varatkaa aikaa takuukortin täyttämieen ja lähettäkää meille kokonaan täytetty takuukortti 14 päivän kuluea otopäivätä lukien, muutoin menetätte oikeuden laajennettuun takuueen. Sarjanumeron löydätte laitteen yläpinnalta. Vaihtoehtoieti voitte uorittaa rekiteröinnin Internet-ivullamme ( myö Online. 2. JOHDATUS AIHEESEEN MIDI 2.1 MIDI-ohjau ajoittelijoille Molempia B-CONTROL-malleja BCF2000 ja BCR2000 voidaan käyttää tavattoman moneen tarkoitukeen. Seuraavaa muutama yleinen elity ja eimerkkejä, joiden tarkoitukena on auttaa teitä alkuun nopeati ja käytännöllieti. Mitä B-CONTROL tarkalleen ottaen tekee? Aivan yleieti anottuna on kyeeä kaikenlaiten MIDIlaitteiden kauko-ohjain. Faderit (liukukytkimet, vain BCF2000), Encoderit (jatkuvat kääntökytkimet) ja näppäimet mahdollitavat kokonaien ohjaukäkykirjon tuottamien. Näillä parametreillä voitte muuttaa ulkoiten (laitteito- tai ohjelmito-) laitteiden eri toimintoja reaaliajaa. Näin voidaan kauko-ohjata eimerkiki lukemattomia ohjelmito-mikeripöytiä, äänigeneraattoreita tai tehoteita. Näiä ohjelmito-käytöiä on kye tietokoneen näytöllä kuvatuita todelliita laitteita, jotka lakevat toimintatapana tietokoneella. Kuinka tämä itten toimii? Jokainen B-CONTROLin käyttöelementti voidaan ooittaa tietyille MIDI-tiedoille, eimerkiki niin kututtu MIDI-Controller 7 (CC 07), joka äätää MIDI-laitteen äänenvoimakkuutta. Jo liikutetaan vataavaa B-CONTROLin äädintä, kuullaan, kuinka vataanotettavan MIDI-laitteen äänenvoimakkuu muuttuu, edellyttäen, että e on kaapeloitu audiollieti. Ottakaa tällöin huomioon: + MIDI-tiedot ovat aina ohjautietoja eivätkä ne iirrä audioinformaatiota! Mitä tulee äätää, miä ja kuinka? Uein MIDI-laitteiden ykittäiet parametrit voidaan järjetää halutuille MIDI-ohjautietonumeroille, niin kututuille Control Change- tai CC-numeroille. Tämä kokee erityieti uein muiikkiohjelmia, kuten ohjelmito-sequenzereitä, -mikeripöytiä, -äänigeneraattoreita tai myö niin kututtuja Plug-In :nejä (tehotelaitteita tai äänigeneraattoreita, jotka integroidaan muiikkiohjelmaan). Tää on olemaa 2 periaatteellita mahdolliuutta: Halutut Controller-numerot aetetaan joko B-CONTROLia ja ne välitetään ohjattavalle ohjelmitolle. Tai halutut Controller-tiedot aetetaan ohjattavaa laitteea ja annetaan B-CONTROLin opetella kohditu LEARN-tapahtuman avulla. Eimerkki: Haluatte äätää ohjelmitoyntetiaattoria uodatintaajuutta, uodatinreonania ja äänenvoimakkuutta MIDI-Controllereiden 5-7 avulla. Ohjelmitoyntetiaattoria tulee uorittaa MIDI-vataanotolle euraavat äädöt: 2. JOHDATUS AIHEESEEN MIDI 3

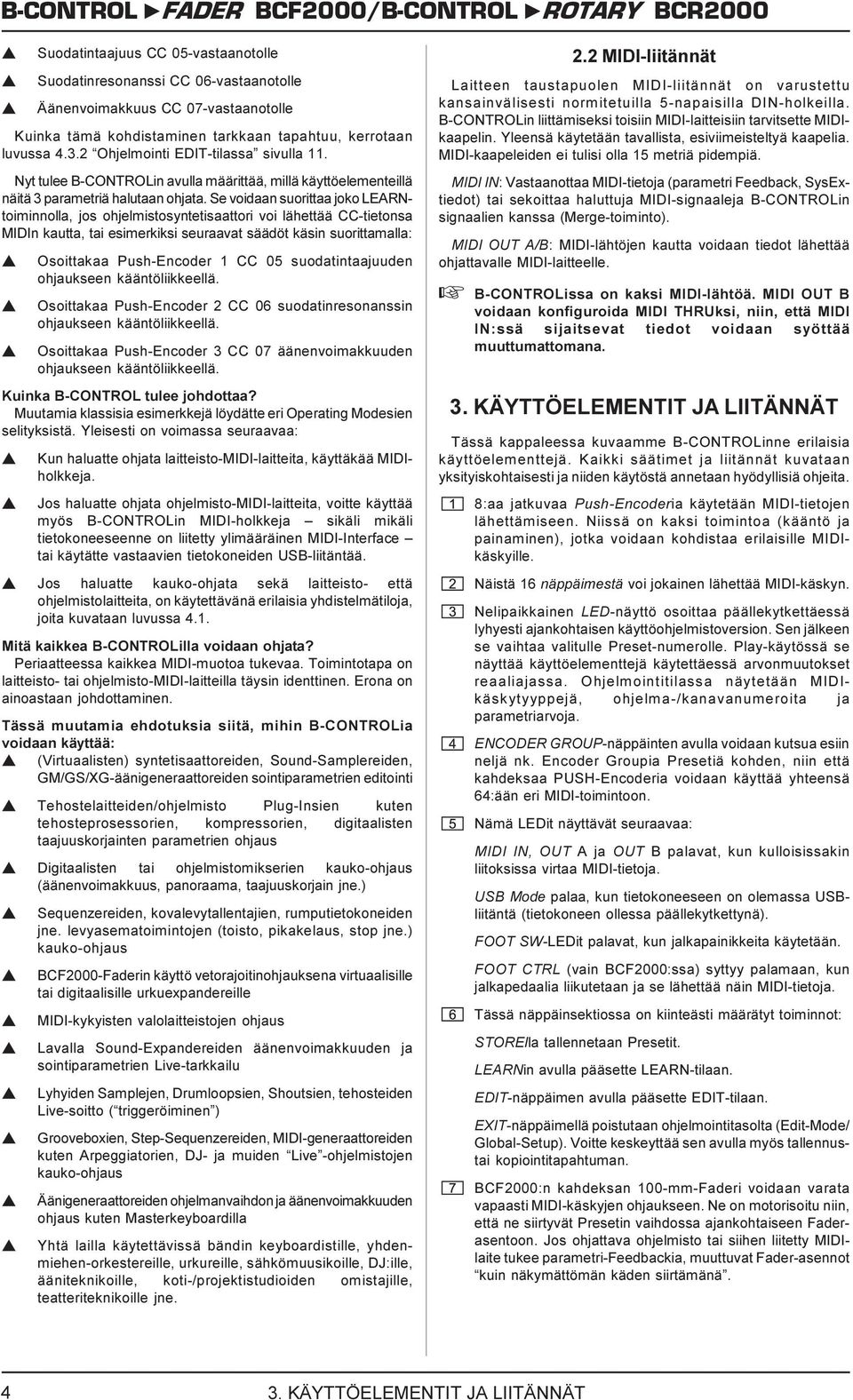

4 Suodatintaajuu CC 05-vataanotolle Suodatinreonani CC 06-vataanotolle Äänenvoimakkuu CC 07-vataanotolle Kuinka tämä kohditaminen tarkkaan tapahtuu, kerrotaan luvua Ohjelmointi EDIT-tilaa ivulla 11. Nyt tulee B-CONTROLin avulla määrittää, millä käyttöelementeillä näitä 3 parametriä halutaan ohjata. Se voidaan uorittaa joko LEARNtoiminnolla, jo ohjelmitoyntetiaattori voi lähettää CC-tietona MIDIn kautta, tai eimerkiki euraavat äädöt käin uorittamalla: Ooittakaa Puh-Encoder 1 CC 05 uodatintaajuuden ohjaukeen kääntöliikkeellä. Ooittakaa Puh-Encoder 2 CC 06 uodatinreonanin ohjaukeen kääntöliikkeellä. Ooittakaa Puh-Encoder 3 CC 07 äänenvoimakkuuden ohjaukeen kääntöliikkeellä. Kuinka B-CONTROL tulee johdottaa? Muutamia klaiia eimerkkejä löydätte eri Operating Modeien elitykitä. Yleieti on voimaa euraavaa: Kun haluatte ohjata laitteito-midi-laitteita, käyttäkää MIDIholkkeja. Jo haluatte ohjata ohjelmito-midi-laitteita, voitte käyttää myö B-CONTROLin MIDI-holkkeja ikäli mikäli tietokoneeeenne on liitetty ylimääräinen MIDI-Interface tai käytätte vataavien tietokoneiden USB-liitäntää. Jo haluatte kauko-ohjata ekä laitteito- että ohjelmitolaitteita, on käytettävänä erilaiia yhditelmätiloja, joita kuvataan luvua 4.1. Mitä kaikkea B-CONTROLilla voidaan ohjata? Periaatteea kaikkea MIDI-muotoa tukevaa. Toimintotapa on laitteito- tai ohjelmito-midi-laitteilla täyin identtinen. Erona on ainoataan johdottaminen. Tää muutamia ehdotukia iitä, mihin B-CONTROLia voidaan käyttää: (Virtuaaliten) yntetiaattoreiden, Sound-Samplereiden, GM/GS/XG-äänigeneraattoreiden ointiparametrien editointi Tehotelaitteiden/ohjelmito Plug-Inien kuten tehoteproeorien, kompreorien, digitaaliten taajuukorjainten parametrien ohjau Digitaaliten tai ohjelmitomikerien kauko-ohjau (äänenvoimakkuu, panoraama, taajuukorjain jne.) Sequenzereiden, kovalevytallentajien, rumputietokoneiden jne. levyaematoimintojen (toito, pikakelau, top jne.) kauko-ohjau BCF2000-Faderin käyttö vetorajoitinohjaukena virtuaaliille tai digitaaliille urkuexpandereille MIDI-kykyiten valolaitteitojen ohjau Lavalla Sound-Expandereiden äänenvoimakkuuden ja ointiparametrien Live-tarkkailu Lyhyiden Samplejen, Drumloopien, Shoutien, tehoteiden Live-oitto ( triggeröiminen ) Grooveboxien, Step-Sequenzereiden, MIDI-generaattoreiden kuten Arpeggiatorien, DJ- ja muiden Live -ohjelmitojen kauko-ohjau Äänigeneraattoreiden ohjelmanvaihdon ja äänenvoimakkuuden ohjau kuten Materkeyboardilla Yhtä lailla käytettäviä bändin keyboarditille, yhdenmiehen-orketereille, urkureille, ähkömuuikoille, DJ:ille, ääniteknikoille, koti-/projektitudioiden omitajille, teatteriteknikoille jne. 2.2 MIDI-liitännät Laitteen tautapuolen MIDI-liitännät on varutettu kanainvälieti normitetuilla 5-napaiilla DIN-holkeilla. B-CONTROLin liittämieki toiiin MIDI-laitteiiin tarvitette MIDIkaapelin. Yleenä käytetään tavallita, eiviimeiteltyä kaapelia. MIDI-kaapeleiden ei tulii olla 15 metriä pidempiä. MIDI IN: Vataanottaa MIDI-tietoja (parametri Feedback, SyExtiedot) tai ekoittaa haluttuja MIDI-ignaaleja B-CONTROLin ignaalien kana (Merge-toiminto). MIDI OUT A/B: MIDI-lähtöjen kautta voidaan tiedot lähettää ohjattavalle MIDI-laitteelle. + B-CONTROLia on kaki MIDI-lähtöä. MIDI OUT B voidaan konfiguroida MIDI THRUki, niin, että MIDI IN:ä ijaitevat tiedot voidaan yöttää muuttumattomana. 3. KÄYTTÖELEMENTIT JA LIITÄNNÄT Tää kappaleea kuvaamme B-CONTROLinne erilaiia käyttöelementtejä. Kaikki äätimet ja liitännät kuvataan ykityikohtaieti ja niiden käytötä annetaan hyödylliiä ohjeita. 8:aa jatkuvaa Puh-Encoderia käytetään MIDI-tietojen lähettämieen. Niiä on kaki toimintoa (kääntö ja painaminen), jotka voidaan kohditaa erilaiille MIDIkäkyille. Näitä 16 näppäimetä voi jokainen lähettää MIDI-käkyn. Nelipaikkainen LED-näyttö ooittaa päällekytkettäeä lyhyeti ajankohtaien käyttöohjelmitoverion. Sen jälkeen e vaihtaa valitulle Preet-numerolle. Play-käytöä e näyttää käyttöelementtejä käytettäeä arvonmuutoket reaaliajaa. Ohjelmointitilaa näytetään MIDIkäkytyyppejä, ohjelma-/kanavanumeroita ja parametriarvoja. ENCODER GROUP-näppäinten avulla voidaan kutua eiin neljä nk. Encoder Groupia Preetiä kohden, niin että kahdekaa PUSH-Encoderia voidaan käyttää yhteenä 64:ään eri MIDI-toimintoon. Nämä LEDit näyttävät euraavaa: MIDI IN, OUT A ja OUT B palavat, kun kulloiiakin liitokia virtaa MIDI-tietoja. USB Mode palaa, kun tietokoneeeen on olemaa USBliitäntä (tietokoneen ollea päällekytkettynä). FOOT SW-LEDit palavat, kun jalkapainikkeita käytetään. FOOT CTRL (vain BCF2000:a) yttyy palamaan, kun jalkapedaalia liikutetaan ja e lähettää näin MIDI-tietoja. Tää näppäinektioa on kiinteäti määrätyt toiminnot: STORElla tallennetaan Preetit. LEARNin avulla pääette LEARN-tilaan. EDIT-näppäimen avulla pääette EDIT-tilaan. EXIT-näppäimellä poitutaan ohjelmointitaolta (Edit-Mode/ Global-Setup). Voitte kekeyttää en avulla myö tallennutai kopiointitapahtuman. BCF2000:n kahdekan 100-mm-Faderi voidaan varata vapaati MIDI-käkyjen ohjaukeen. Ne on motorioitu niin, että ne iirtyvät Preetin vaihdoa ajankohtaieen Faderaentoon. Jo ohjattava ohjelmito tai iihen liitetty MIDIlaite tukee parametri-feedbackia, muuttuvat Fader-aennot kuin näkymättömän käden iirtämänä KÄYTTÖELEMENTIT JA LIITÄNNÄT

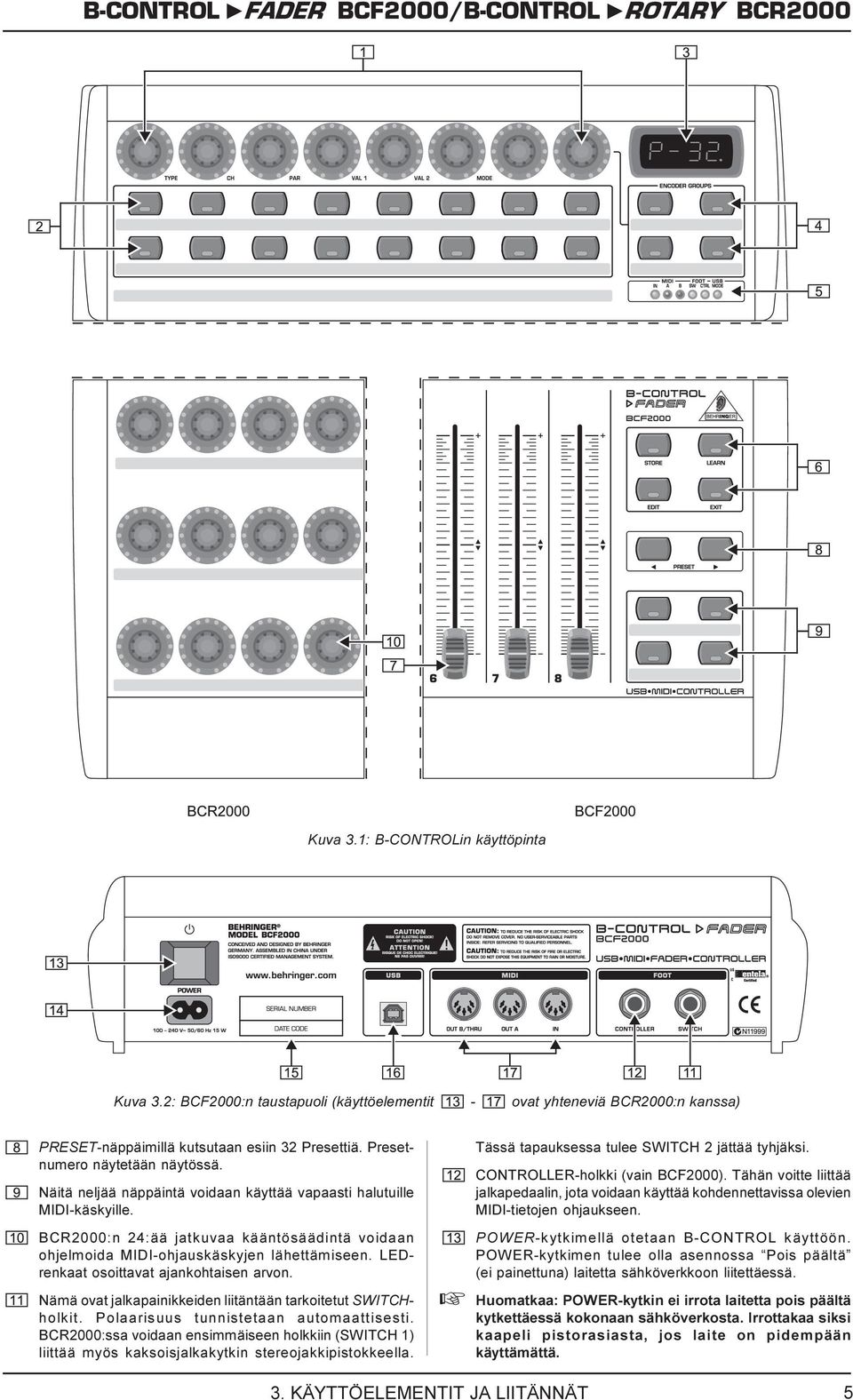

5 Kuva 3.1: B-CONTROLin käyttöpinta Kuva 3.2: BCF2000:n tautapuoli (käyttöelementit - ovat yhteneviä BCR2000:n kana) PRESET-näppäimillä kututaan eiin 32 Preettiä. Preetnumero näytetään näytöä. Näitä neljää näppäintä voidaan käyttää vapaati halutuille MIDI-käkyille. BCR2000:n 24:ää jatkuvaa kääntöäädintä voidaan ohjelmoida MIDI-ohjaukäkyjen lähettämieen. LEDrenkaat ooittavat ajankohtaien arvon. Nämä ovat jalkapainikkeiden liitäntään tarkoitetut SWITCHholkit. Polaariuu tunnitetaan automaattieti. BCR2000:a voidaan enimmäieen holkkiin (SWITCH 1) liittää myö kakoijalkakytkin tereojakkipitokkeella. Tää tapaukea tulee SWITCH 2 jättää tyhjäki. CONTROLLER-holkki (vain BCF2000). Tähän voitte liittää jalkapedaalin, jota voidaan käyttää kohdennettavia olevien MIDI-tietojen ohjaukeen. POWER-kytkimellä otetaan B-CONTROL käyttöön. POWER-kytkimen tulee olla aennoa Poi päältä (ei painettuna) laitetta ähköverkkoon liitettäeä. + Huomatkaa: POWER-kytkin ei irrota laitetta poi päältä kytkettäeä kokonaan ähköverkota. Irrottakaa iki kaapeli pitoraiata, jo laite on pidempään käyttämättä. 3. KÄYTTÖELEMENTIT JA LIITÄNNÄT 5

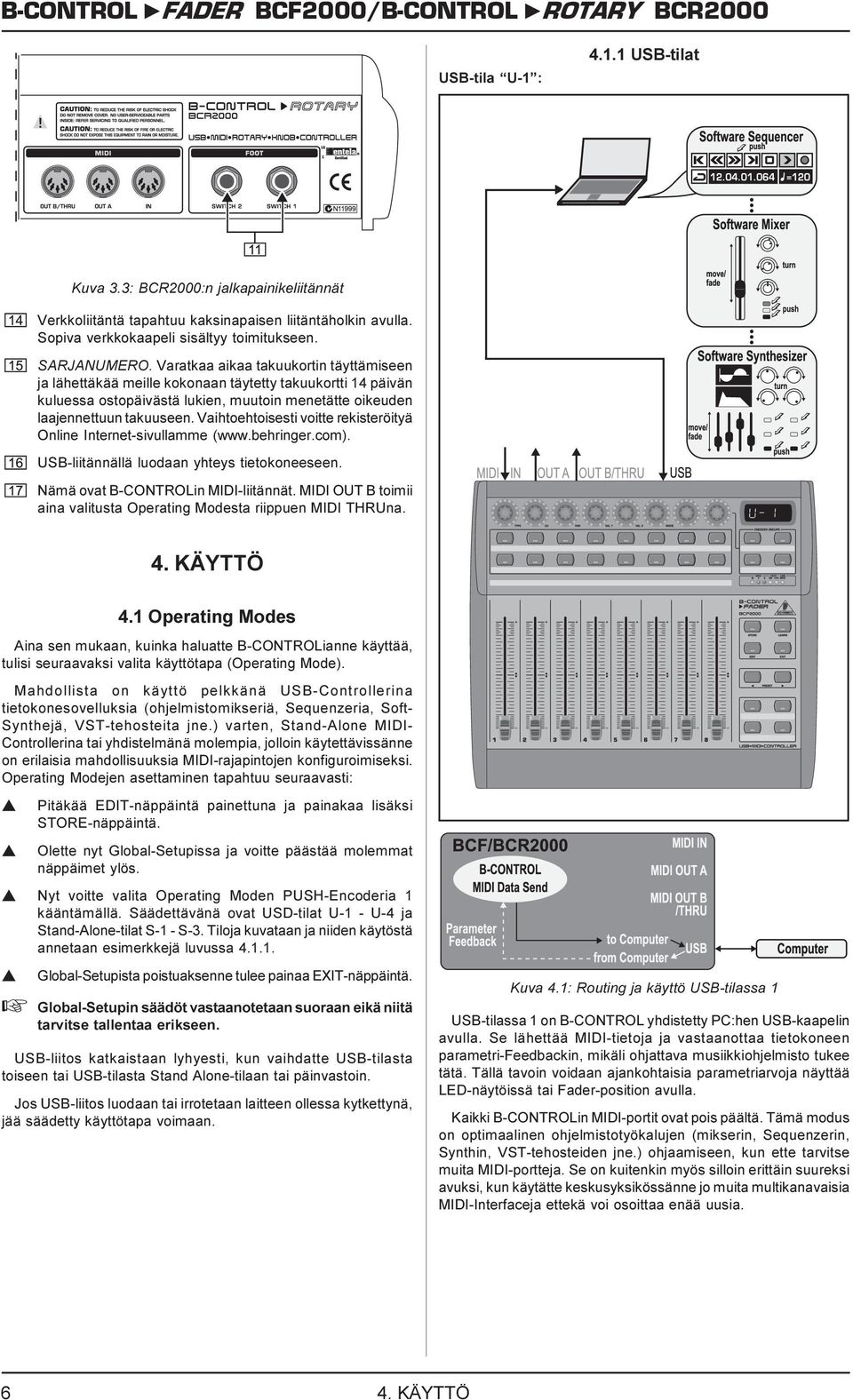

6 USB-tila U-1 : USB-tilat Kuva 3.3: BCR2000:n jalkapainikeliitännät Verkkoliitäntä tapahtuu kakinapaien liitäntäholkin avulla. Sopiva verkkokaapeli iältyy toimitukeen. SARJANUMERO. Varatkaa aikaa takuukortin täyttämieen ja lähettäkää meille kokonaan täytetty takuukortti 14 päivän kuluea otopäivätä lukien, muutoin menetätte oikeuden laajennettuun takuueen. Vaihtoehtoieti voitte rekiteröityä Online Internet-ivullamme ( USB-liitännällä luodaan yhtey tietokoneeeen. Nämä ovat B-CONTROLin MIDI-liitännät. MIDI OUT B toimii aina valituta Operating Modeta riippuen MIDI THRUna. 4.1 Operating Mode Aina en mukaan, kuinka haluatte B-CONTROLianne käyttää, tulii euraavaki valita käyttötapa (Operating Mode). Mahdollita on käyttö pelkkänä USB-Controllerina tietokoneovellukia (ohjelmitomikeriä, Sequenzeria, Soft- Synthejä, VST-tehoteita jne.) varten, Stand-Alone MIDI- Controllerina tai yhditelmänä molempia, jolloin käytettäviänne on erilaiia mahdolliuukia MIDI-rajapintojen konfiguroimieki. Operating Modejen aettaminen tapahtuu euraavati: Pitäkää EDIT-näppäintä painettuna ja painakaa liäki STORE-näppäintä. Olette nyt Global-Setupia ja voitte päätää molemmat näppäimet ylö. Nyt voitte valita Operating Moden PUSH-Encoderia 1 kääntämällä. Säädettävänä ovat USD-tilat U-1 - U-4 ja Stand-Alone-tilat S-1 - S-3. Tiloja kuvataan ja niiden käytötä annetaan eimerkkejä luvua Global-Setupita poituakenne tulee painaa EXIT-näppäintä. + Global-Setupin äädöt vataanotetaan uoraan eikä niitä tarvite tallentaa erikeen. USB-liito katkaitaan lyhyeti, kun vaihdatte USB-tilata toieen tai USB-tilata Stand Alone-tilaan tai päinvatoin. Jo USB-liito luodaan tai irrotetaan laitteen ollea kytkettynä, jää äädetty käyttötapa voimaan. Kuva 4.1: Routing ja käyttö USB-tilaa 1 USB-tilaa 1 on B-CONTROL yhditetty PC:hen USB-kaapelin avulla. Se lähettää MIDI-tietoja ja vataanottaa tietokoneen parametri-feedbackin, mikäli ohjattava muiikkiohjelmito tukee tätä. Tällä tavoin voidaan ajankohtaiia parametriarvoja näyttää LED-näytöiä tai Fader-poition avulla. Kaikki B-CONTROLin MIDI-portit ovat poi päältä. Tämä modu on optimaalinen ohjelmitotyökalujen (mikerin, Sequenzerin, Synthin, VST-tehoteiden jne.) ohjaamieen, kun ette tarvite muita MIDI-portteja. Se on kuitenkin myö illoin erittäin uureki avuki, kun käytätte kekuykiköänne jo muita multikanavaiia MIDI-Interfaceja ettekä voi ooittaa enää uuia. 6

7 USB-tila U-2 : USB-tila U-3 : Kuva 4.2: Routing ja käyttö USB-tilaa 2 B-CONTROL lähettää MIDI-tietoja tietokoneelle ja vataanottaa parametri-feedbackin, mikäli ohjattava muiikkiohjelmito tukee tätä. MIDI IN ja OUT A ovat tietokoneenne käytettäviä 16-kanavaiena MIDI-Interfacena. OUT B toimii MIDI THRUna ja välittää MIDI IN-tietoja työtämättöminä eteenpäin. Kekuykikkö ei voi vaikuttaa OUT B:hen eikä OUT B lähetä myökään mitään B-CONTROLin ohjautietoja. Tämä on ihanteellinen moodi, jo haluatte ohjata ohjelmitoa kekuykiköllänne ja tarvitette en liäki USB-MIDI-Interfacen, joa on yki IN ja yki OUT. Laajennukena voidaan liitettyyn MIDI-Keyboardiin tehdä ivuulootto MIDI THRUa (OUT B). Näin voitte käyttää Materkeyboardia ovitutenne yöttämieki Sequenzerille tai ohjelmito-synthien oittamieen. OUT A oittaa laitteito- Samplerin, OUT B:hen voidaan liittää MIDI-Expander (ointigeneraattori ilman näppäimitöä, tämä voi olla räkkiyntetiaattori tai vaikka pelkkä Preet-laite), tehotelaite tmv., jota ohjataan ainoataan uoraan Keyboardita käin tai käytetään ainoataan Program Changeihin. Kuva 4.3: Routing ja käyttö USB-tilaa 3 Tämä on varmaankin ueimmiten käytetty tietokoneovelluten tandarditila! Tämä aetu on optimaalinen ohjelmiton ohjaamieki, kun kaikkia MIDI-holkkeja käytetään amanaikaieti kekuykikön USB-MIDI-Interfacena. Tämän toiminnon myötä ovat muiikkiohjelmiton käytettäviä 16 tulo- ja 32 lähtökanavaa (IN ja OUT A + OUT B). B-CONTROL välittää tietonne USB:n kautta kekuykikölle. Tietokoneen parametri-feedbackin aatavuu B-CONTROLille riippuu ohjattavata ohjelmitota. Keyboard ei voi puhuttaa MIDI- Expanderia tää käyttötavaa uoraan. Tätä käytetään ainoataan MIDI-raitojen oittamieen Sequenzeriin. 7

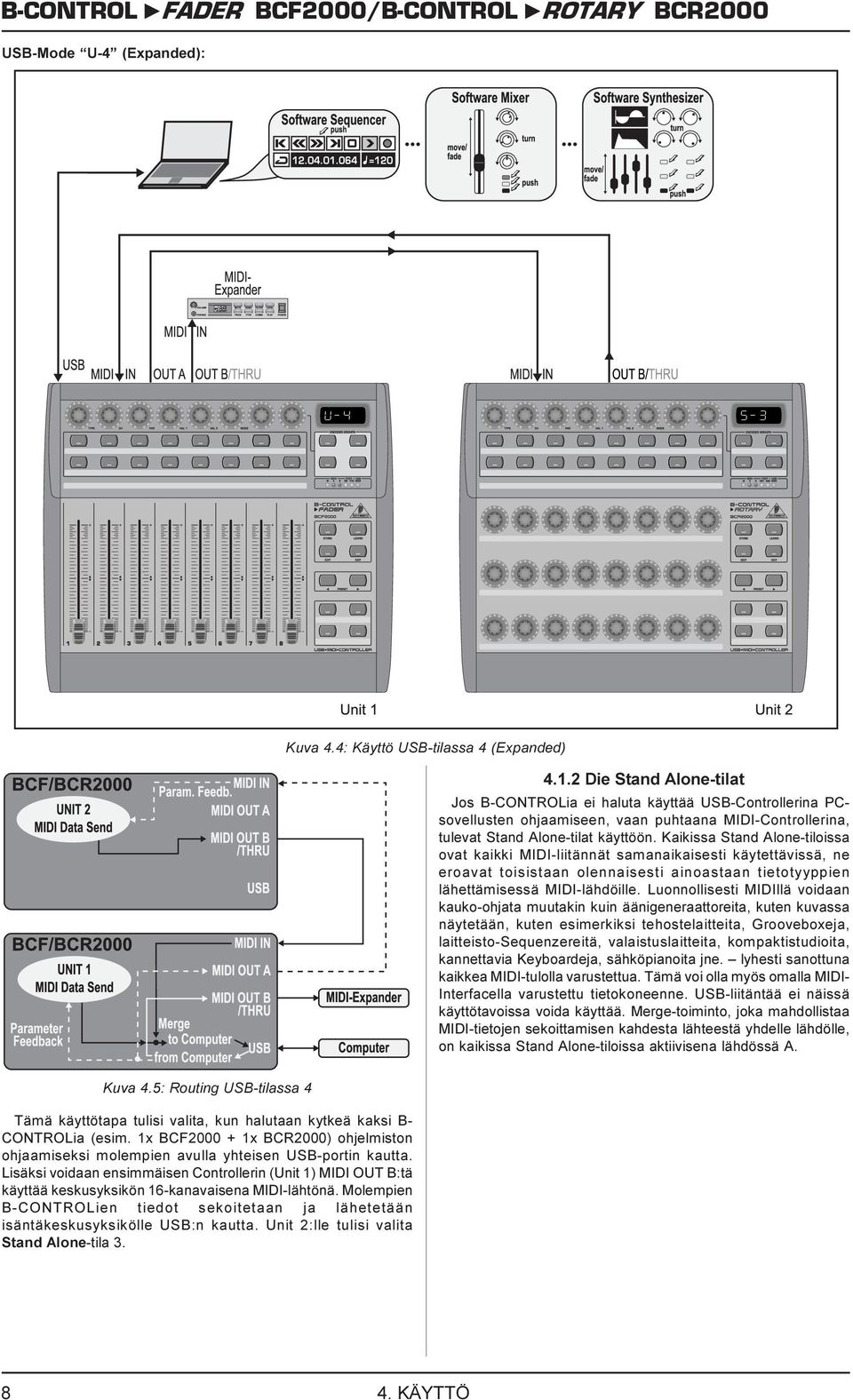

8 USB-Mode U-4 (Expanded): Kuva 4.4: Käyttö USB-tilaa 4 (Expanded) Die Stand Alone-tilat Jo B-CONTROLia ei haluta käyttää USB-Controllerina PCovelluten ohjaamieen, vaan puhtaana MIDI-Controllerina, tulevat Stand Alone-tilat käyttöön. Kaikia Stand Alone-tiloia ovat kaikki MIDI-liitännät amanaikaieti käytettäviä, ne eroavat toiitaan olennaieti ainoataan tietotyyppien lähettämieä MIDI-lähdöille. Luonnollieti MIDIllä voidaan kauko-ohjata muutakin kuin äänigeneraattoreita, kuten kuvaa näytetään, kuten eimerkiki tehotelaitteita, Grooveboxeja, laitteito-sequenzereitä, valaitulaitteita, kompaktitudioita, kannettavia Keyboardeja, ähköpianoita jne. lyheti anottuna kaikkea MIDI-tulolla varutettua. Tämä voi olla myö omalla MIDI- Interfacella varutettu tietokoneenne. USB-liitäntää ei näiä käyttötavoia voida käyttää. Merge-toiminto, joka mahdollitaa MIDI-tietojen ekoittamien kahdeta lähteetä yhdelle lähdölle, on kaikia Stand Alone-tiloia aktiiviena lähdöä A. Kuva 4.5: Routing USB-tilaa 4 Tämä käyttötapa tulii valita, kun halutaan kytkeä kaki B- CONTROLia (eim. 1x BCF x BCR2000) ohjelmiton ohjaamieki molempien avulla yhteien USB-portin kautta. Liäki voidaan enimmäien Controllerin (Unit 1) MIDI OUT B:tä käyttää kekuykikön 16-kanavaiena MIDI-lähtönä. Molempien B-CONTROLien tiedot ekoitetaan ja lähetetään iäntäkekuykikölle USB:n kautta. Unit 2:lle tulii valita Stand Alone-tila 3. 8

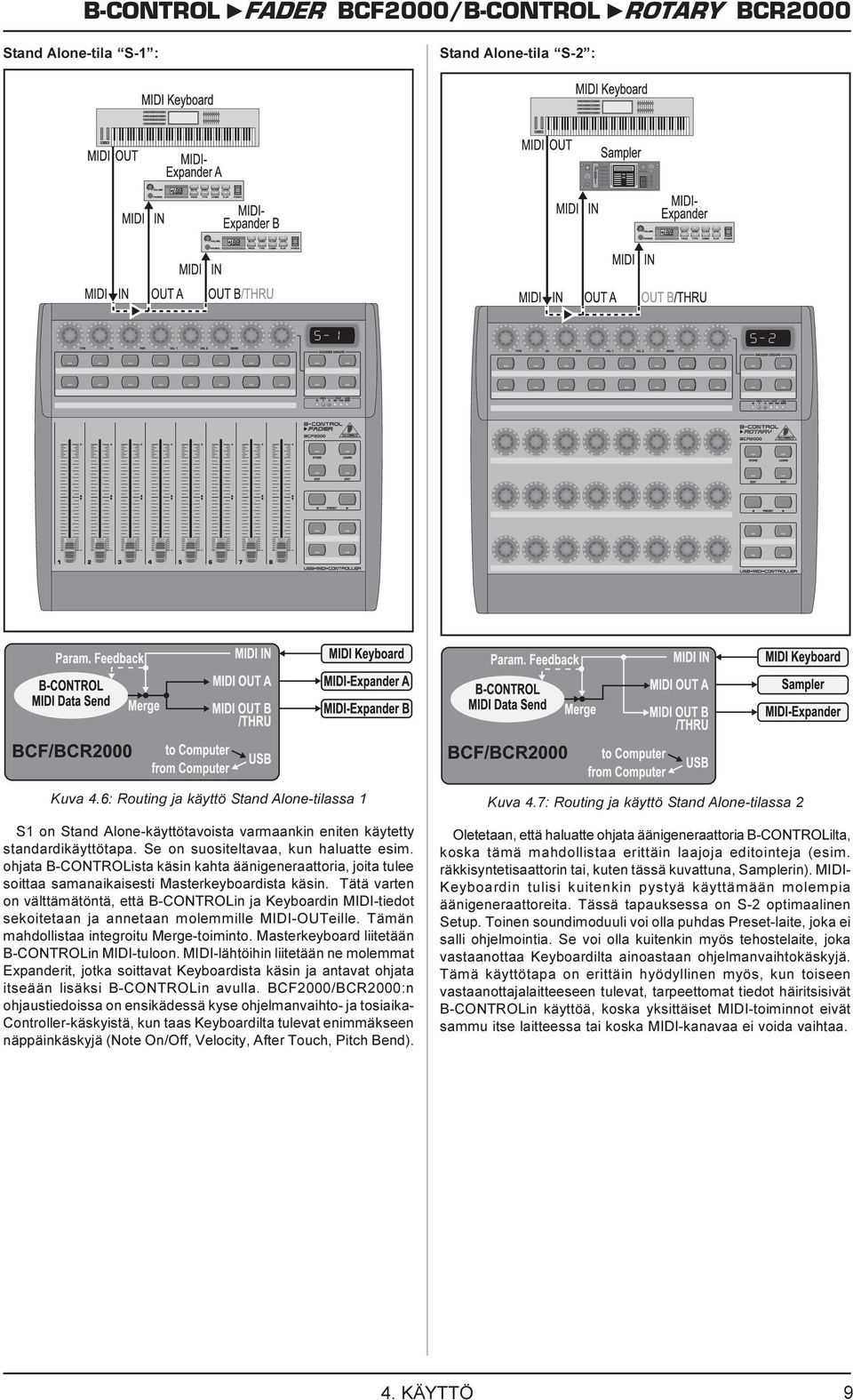

9 Stand Alone-tila S-1 : Stand Alone-tila S-2 : Kuva 4.6: Routing ja käyttö Stand Alone-tilaa 1 S1 on Stand Alone-käyttötavoita varmaankin eniten käytetty tandardikäyttötapa. Se on uoiteltavaa, kun haluatte eim. ohjata B-CONTROLita käin kahta äänigeneraattoria, joita tulee oittaa amanaikaieti Materkeyboardita käin. Tätä varten on välttämätöntä, että B-CONTROLin ja Keyboardin MIDI-tiedot ekoitetaan ja annetaan molemmille MIDI-OUTeille. Tämän mahdollitaa integroitu Merge-toiminto. Materkeyboard liitetään B-CONTROLin MIDI-tuloon. MIDI-lähtöihin liitetään ne molemmat Expanderit, jotka oittavat Keyboardita käin ja antavat ohjata iteään liäki B-CONTROLin avulla. BCF2000/BCR2000:n ohjautiedoia on enikädeä kye ohjelmanvaihto- ja toiaika- Controller-käkyitä, kun taa Keyboardilta tulevat enimmäkeen näppäinkäkyjä (Note On/Off, Velocity, After Touch, Pitch Bend). Kuva 4.7: Routing ja käyttö Stand Alone-tilaa 2 Oletetaan, että haluatte ohjata äänigeneraattoria B-CONTROLilta, koka tämä mahdollitaa erittäin laajoja editointeja (eim. räkkiyntetiaattorin tai, kuten tää kuvattuna, Samplerin). MIDI- Keyboardin tulii kuitenkin pytyä käyttämään molempia äänigeneraattoreita. Tää tapaukea on S-2 optimaalinen Setup. Toinen oundimoduuli voi olla puhda Preet-laite, joka ei alli ohjelmointia. Se voi olla kuitenkin myö tehotelaite, joka vataanottaa Keyboardilta ainoataan ohjelmanvaihtokäkyjä. Tämä käyttötapa on erittäin hyödyllinen myö, kun toieen vataanottajalaitteeeen tulevat, tarpeettomat tiedot häiritiivät B-CONTROLin käyttöä, koka ykittäiet MIDI-toiminnot eivät ammu ite laitteea tai koka MIDI-kanavaa ei voida vaihtaa. 9

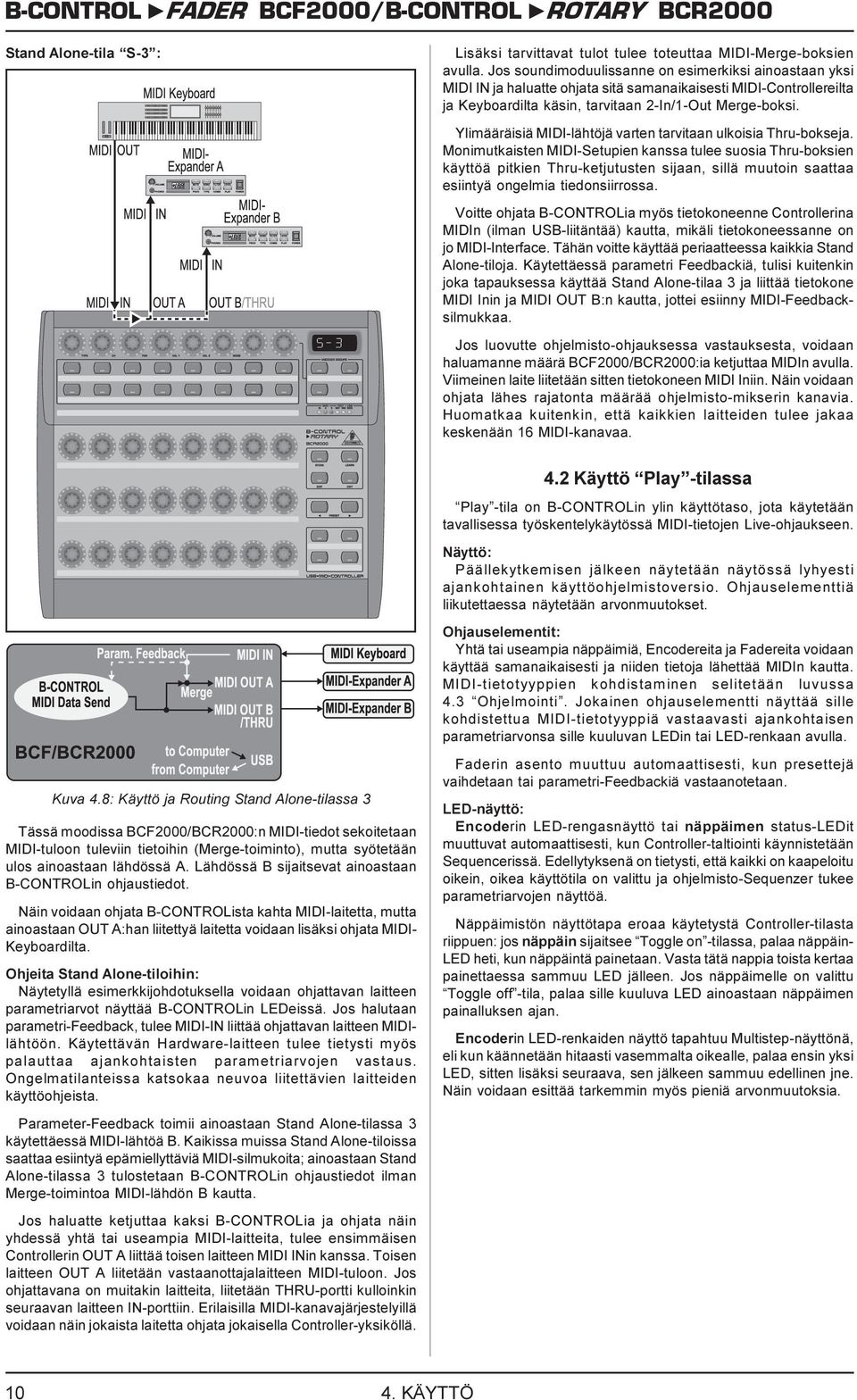

10 Stand Alone-tila S-3 : Liäki tarvittavat tulot tulee toteuttaa MIDI-Merge-bokien avulla. Jo oundimoduulianne on eimerkiki ainoataan yki MIDI IN ja haluatte ohjata itä amanaikaieti MIDI-Controllereilta ja Keyboardilta käin, tarvitaan 2-In/1-Out Merge-boki. Ylimääräiiä MIDI-lähtöjä varten tarvitaan ulkoiia Thru-bokeja. Monimutkaiten MIDI-Setupien kana tulee uoia Thru-bokien käyttöä pitkien Thru-ketjututen ijaan, illä muutoin aattaa eiintyä ongelmia tiedoniirroa. Voitte ohjata B-CONTROLia myö tietokoneenne Controllerina MIDIn (ilman USB-liitäntää) kautta, mikäli tietokoneeanne on jo MIDI-Interface. Tähän voitte käyttää periaatteea kaikkia Stand Alone-tiloja. Käytettäeä parametri Feedbackiä, tulii kuitenkin joka tapaukea käyttää Stand Alone-tilaa 3 ja liittää tietokone MIDI Inin ja MIDI OUT B:n kautta, jottei eiinny MIDI-Feedbackilmukkaa. Jo luovutte ohjelmito-ohjaukea vatauketa, voidaan haluamanne määrä BCF2000/BCR2000:ia ketjuttaa MIDIn avulla. Viimeinen laite liitetään itten tietokoneen MIDI Iniin. Näin voidaan ohjata lähe rajatonta määrää ohjelmito-mikerin kanavia. Huomatkaa kuitenkin, että kaikkien laitteiden tulee jakaa kekenään 16 MIDI-kanavaa. Kuva 4.8: Käyttö ja Routing Stand Alone-tilaa 3 Tää moodia BCF2000/BCR2000:n MIDI-tiedot ekoitetaan MIDI-tuloon tuleviin tietoihin (Merge-toiminto), mutta yötetään ulo ainoataan lähdöä A. Lähdöä B ijaitevat ainoataan B-CONTROLin ohjautiedot. Näin voidaan ohjata B-CONTROLita kahta MIDI-laitetta, mutta ainoataan OUT A:han liitettyä laitetta voidaan liäki ohjata MIDI- Keyboardilta. Ohjeita Stand Alone-tiloihin: Näytetyllä eimerkkijohdotukella voidaan ohjattavan laitteen parametriarvot näyttää B-CONTROLin LEDeiä. Jo halutaan parametri-feedback, tulee MIDI-IN liittää ohjattavan laitteen MIDIlähtöön. Käytettävän Hardware-laitteen tulee tietyti myö palauttaa ajankohtaiten parametriarvojen vatau. Ongelmatilanteia katokaa neuvoa liitettävien laitteiden käyttöohjeita. Parameter-Feedback toimii ainoataan Stand Alone-tilaa 3 käytettäeä MIDI-lähtöä B. Kaikia muia Stand Alone-tiloia aattaa eiintyä epämiellyttäviä MIDI-ilmukoita; ainoataan Stand Alone-tilaa 3 tulotetaan B-CONTROLin ohjautiedot ilman Merge-toimintoa MIDI-lähdön B kautta. Jo haluatte ketjuttaa kaki B-CONTROLia ja ohjata näin yhdeä yhtä tai ueampia MIDI-laitteita, tulee enimmäien Controllerin OUT A liittää toien laitteen MIDI INin kana. Toien laitteen OUT A liitetään vataanottajalaitteen MIDI-tuloon. Jo ohjattavana on muitakin laitteita, liitetään THRU-portti kulloinkin euraavan laitteen IN-porttiin. Erilaiilla MIDI-kanavajärjetelyillä voidaan näin jokaita laitetta ohjata jokaiella Controller-ykiköllä. 4.2 Käyttö Play -tilaa Play -tila on B-CONTROLin ylin käyttötao, jota käytetään tavalliea työkentelykäytöä MIDI-tietojen Live-ohjaukeen. Näyttö: Päällekytkemien jälkeen näytetään näytöä lyhyeti ajankohtainen käyttöohjelmitoverio. Ohjauelementtiä liikutettaea näytetään arvonmuutoket. Ohjauelementit: Yhtä tai ueampia näppäimiä, Encodereita ja Fadereita voidaan käyttää amanaikaieti ja niiden tietoja lähettää MIDIn kautta. MIDI-tietotyyppien kohditaminen elitetään luvua 4.3 Ohjelmointi. Jokainen ohjauelementti näyttää ille kohditettua MIDI-tietotyyppiä vataavati ajankohtaien parametriarvona ille kuuluvan LEDin tai LED-renkaan avulla. Faderin aento muuttuu automaattieti, kun preettejä vaihdetaan tai parametri-feedbackiä vataanotetaan. LED-näyttö: Encoderin LED-renganäyttö tai näppäimen tatu-ledit muuttuvat automaattieti, kun Controller-taltiointi käynnitetään Sequenceriä. Edellytykenä on tietyti, että kaikki on kaapeloitu oikein, oikea käyttötila on valittu ja ohjelmito-sequenzer tukee parametriarvojen näyttöä. Näppäimitön näyttötapa eroaa käytetytä Controller-tilata riippuen: jo näppäin ijaitee Toggle on -tilaa, palaa näppäin- LED heti, kun näppäintä painetaan. Vata tätä nappia toita kertaa painettaea ammuu LED jälleen. Jo näppäimelle on valittu Toggle off -tila, palaa ille kuuluva LED ainoataan näppäimen painalluken ajan. Encoderin LED-renkaiden näyttö tapahtuu Multitep-näyttönä, eli kun käännetään hitaati vaemmalta oikealle, palaa enin yki LED, itten liäki euraava, en jälkeen ammuu edellinen jne. Näin voidaan eittää tarkemmin myö pieniä arvonmuutokia. 10

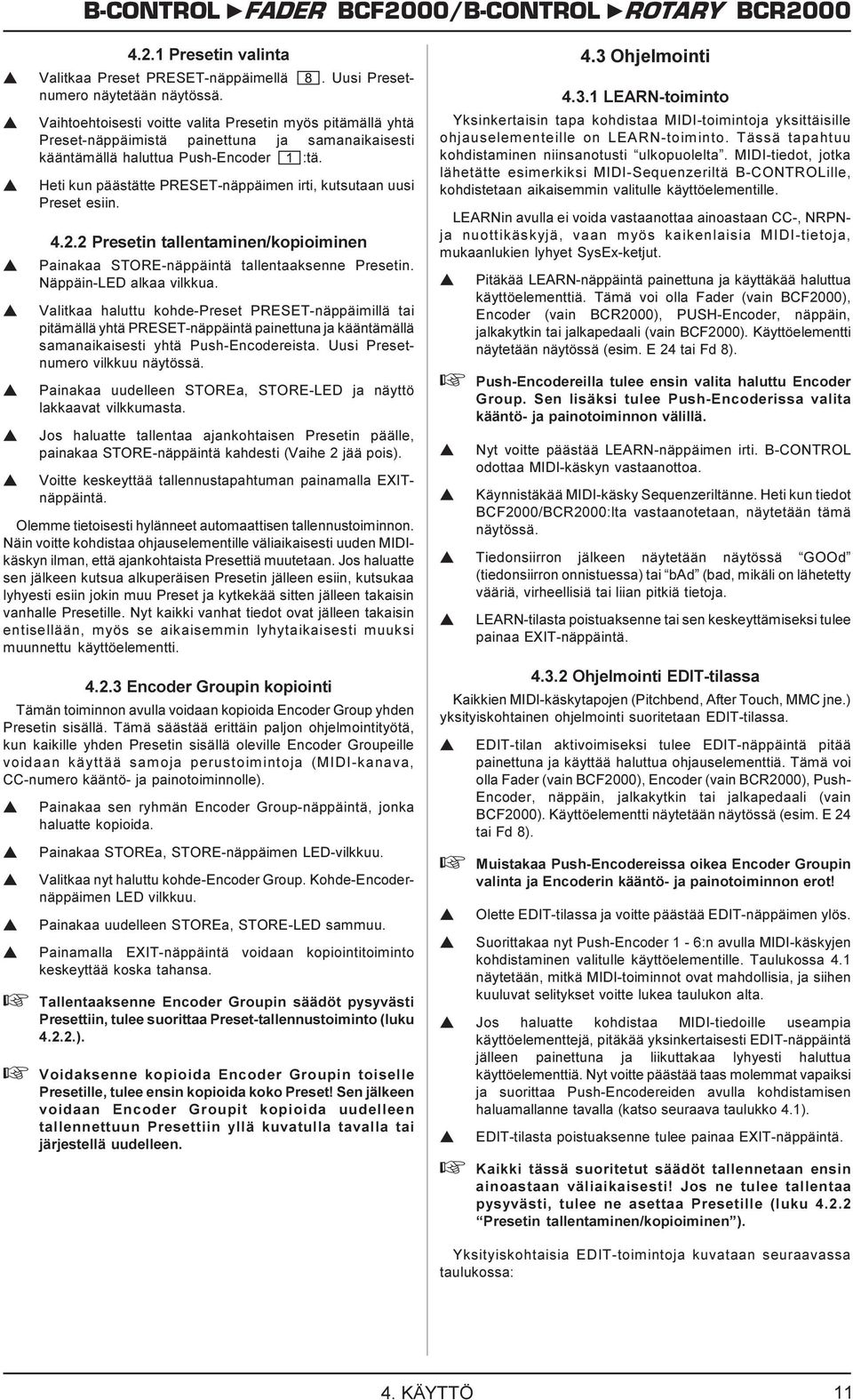

11 4.2.1 Preetin valinta Valitkaa Preet PRESET-näppäimellä. Uui Preetnumero näytetään näytöä. Vaihtoehtoieti voitte valita Preetin myö pitämällä yhtä Preet-näppäimitä painettuna ja amanaikaieti kääntämällä haluttua Puh-Encoder :tä. Heti kun päätätte PRESET-näppäimen irti, kututaan uui Preet eiin Preetin tallentaminen/kopioiminen Painakaa STORE-näppäintä tallentaakenne Preetin. Näppäin-LED alkaa vilkkua. Valitkaa haluttu kohde-preet PRESET-näppäimillä tai pitämällä yhtä PRESET-näppäintä painettuna ja kääntämällä amanaikaieti yhtä Puh-Encodereita. Uui Preetnumero vilkkuu näytöä. Painakaa uudelleen STOREa, STORE-LED ja näyttö lakkaavat vilkkumata. Jo haluatte tallentaa ajankohtaien Preetin päälle, painakaa STORE-näppäintä kahdeti (Vaihe 2 jää poi). Voitte kekeyttää tallennutapahtuman painamalla EXITnäppäintä. Olemme tietoieti hylänneet automaattien tallennutoiminnon. Näin voitte kohditaa ohjauelementille väliaikaieti uuden MIDIkäkyn ilman, että ajankohtaita Preettiä muutetaan. Jo haluatte en jälkeen kutua alkuperäien Preetin jälleen eiin, kutukaa lyhyeti eiin jokin muu Preet ja kytkekää itten jälleen takaiin vanhalle Preetille. Nyt kaikki vanhat tiedot ovat jälleen takaiin entiellään, myö e aikaiemmin lyhytaikaieti muuki muunnettu käyttöelementti Encoder Groupin kopiointi Tämän toiminnon avulla voidaan kopioida Encoder Group yhden Preetin iällä. Tämä äätää erittäin paljon ohjelmointityötä, kun kaikille yhden Preetin iällä oleville Encoder Groupeille voidaan käyttää amoja perutoimintoja (MIDI-kanava, CC-numero kääntö- ja painotoiminnolle). Painakaa en ryhmän Encoder Group-näppäintä, jonka haluatte kopioida. Painakaa STOREa, STORE-näppäimen LED-vilkkuu. Valitkaa nyt haluttu kohde-encoder Group. Kohde-Encodernäppäimen LED vilkkuu. Painakaa uudelleen STOREa, STORE-LED ammuu. Painamalla EXIT-näppäintä voidaan kopiointitoiminto kekeyttää koka tahana. + Tallentaakenne Encoder Groupin äädöt pyyväti Preettiin, tulee uorittaa Preet-tallennutoiminto (luku ). + Voidakenne kopioida Encoder Groupin toielle Preetille, tulee enin kopioida koko Preet! Sen jälkeen voidaan Encoder Groupit kopioida uudelleen tallennettuun Preettiin yllä kuvatulla tavalla tai järjetellä uudelleen. 4.3 Ohjelmointi LEARN-toiminto Ykinkertaiin tapa kohditaa MIDI-toimintoja ykittäiille ohjauelementeille on LEARN-toiminto. Tää tapahtuu kohditaminen niinanotuti ulkopuolelta. MIDI-tiedot, jotka lähetätte eimerkiki MIDI-Sequenzeriltä B-CONTROLille, kohditetaan aikaiemmin valitulle käyttöelementille. LEARNin avulla ei voida vataanottaa ainoataan CC-, NRPNja nuottikäkyjä, vaan myö kaikenlaiia MIDI-tietoja, mukaanlukien lyhyet SyEx-ketjut. Pitäkää LEARN-näppäintä painettuna ja käyttäkää haluttua käyttöelementtiä. Tämä voi olla Fader (vain BCF2000), Encoder (vain BCR2000), PUSH-Encoder, näppäin, jalkakytkin tai jalkapedaali (vain BCF2000). Käyttöelementti näytetään näytöä (eim. E 24 tai Fd 8). + Puh-Encodereilla tulee enin valita haluttu Encoder Group. Sen liäki tulee Puh-Encoderia valita kääntö- ja painotoiminnon välillä. Nyt voitte päätää LEARN-näppäimen irti. B-CONTROL odottaa MIDI-käkyn vataanottoa. Käynnitäkää MIDI-käky Sequenzeriltänne. Heti kun tiedot BCF2000/BCR2000:lta vataanotetaan, näytetään tämä näytöä. Tiedoniirron jälkeen näytetään näytöä GOOd (tiedoniirron onnituea) tai bad (bad, mikäli on lähetetty vääriä, virheelliiä tai liian pitkiä tietoja. LEARN-tilata poituakenne tai en kekeyttämieki tulee painaa EXIT-näppäintä Ohjelmointi EDIT-tilaa Kaikkien MIDI-käkytapojen (Pitchbend, After Touch, MMC jne.) ykityikohtainen ohjelmointi uoritetaan EDIT-tilaa. EDIT-tilan aktivoimieki tulee EDIT-näppäintä pitää painettuna ja käyttää haluttua ohjauelementtiä. Tämä voi olla Fader (vain BCF2000), Encoder (vain BCR2000), Puh- Encoder, näppäin, jalkakytkin tai jalkapedaali (vain BCF2000). Käyttöelementti näytetään näytöä (eim. E 24 tai Fd 8). + Muitakaa Puh-Encodereia oikea Encoder Groupin valinta ja Encoderin kääntö- ja painotoiminnon erot! Olette EDIT-tilaa ja voitte päätää EDIT-näppäimen ylö. Suorittakaa nyt Puh-Encoder 1-6:n avulla MIDI-käkyjen kohditaminen valitulle käyttöelementille. Taulukoa 4.1 näytetään, mitkä MIDI-toiminnot ovat mahdolliia, ja iihen kuuluvat elityket voitte lukea taulukon alta. Jo haluatte kohditaa MIDI-tiedoille ueampia käyttöelementtejä, pitäkää ykinkertaieti EDIT-näppäintä jälleen painettuna ja liikuttakaa lyhyeti haluttua käyttöelementtiä. Nyt voitte päätää taa molemmat vapaiki ja uorittaa Puh-Encodereiden avulla kohditamien haluamallanne tavalla (kato euraava taulukko 4.1). EDIT-tilata poituakenne tulee painaa EXIT-näppäintä. + Kaikki tää uoritetut äädöt tallennetaan enin ainoataan väliaikaieti! Jo ne tulee tallentaa pyyväti, tulee ne aettaa Preetille (luku Preetin tallentaminen/kopioiminen ). Ykityikohtaiia EDIT-toimintoja kuvataan euraavaa taulukoa: 11

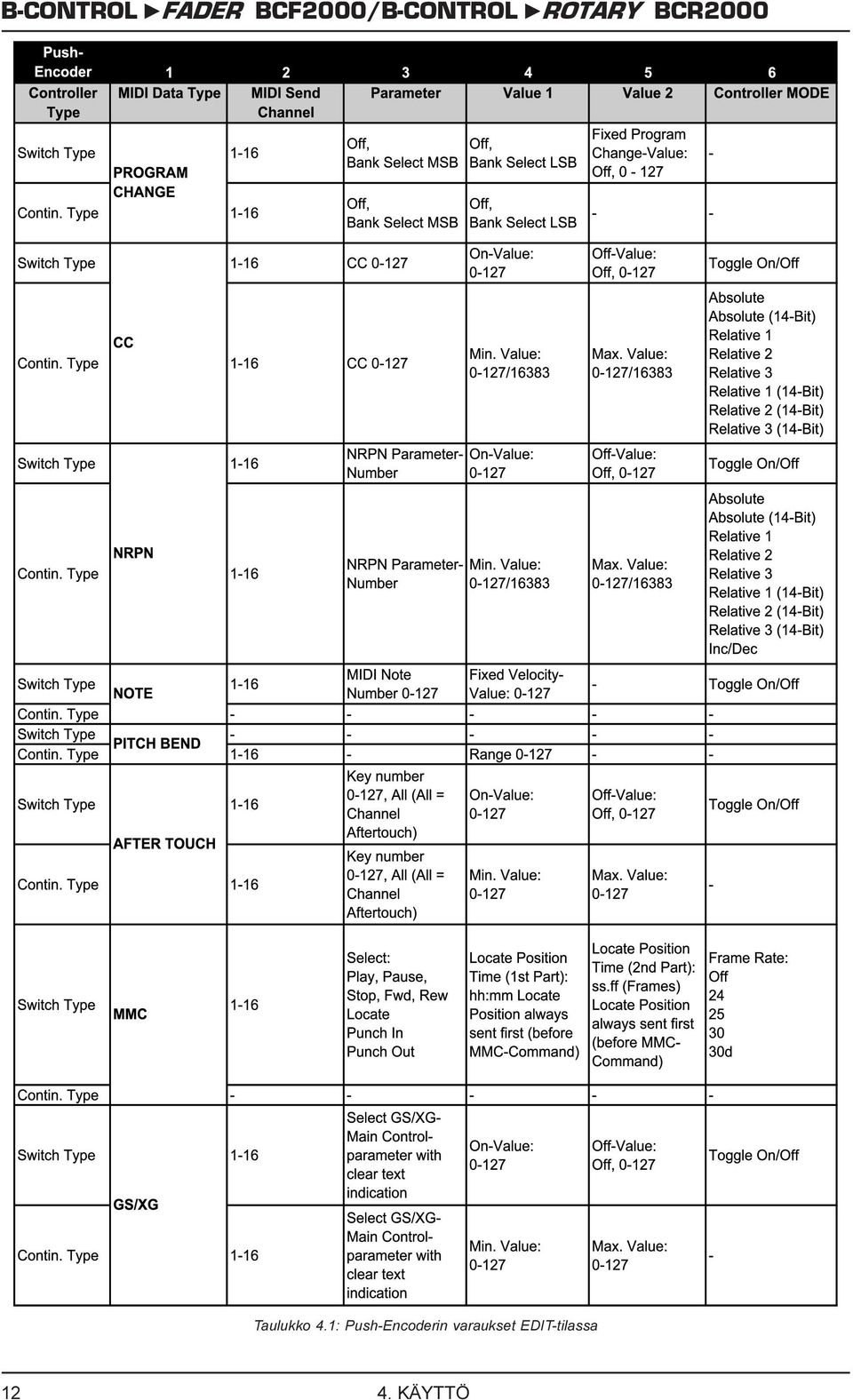

12 Taulukko 4.1: Puh-Encoderin varauket EDIT-tilaa 12

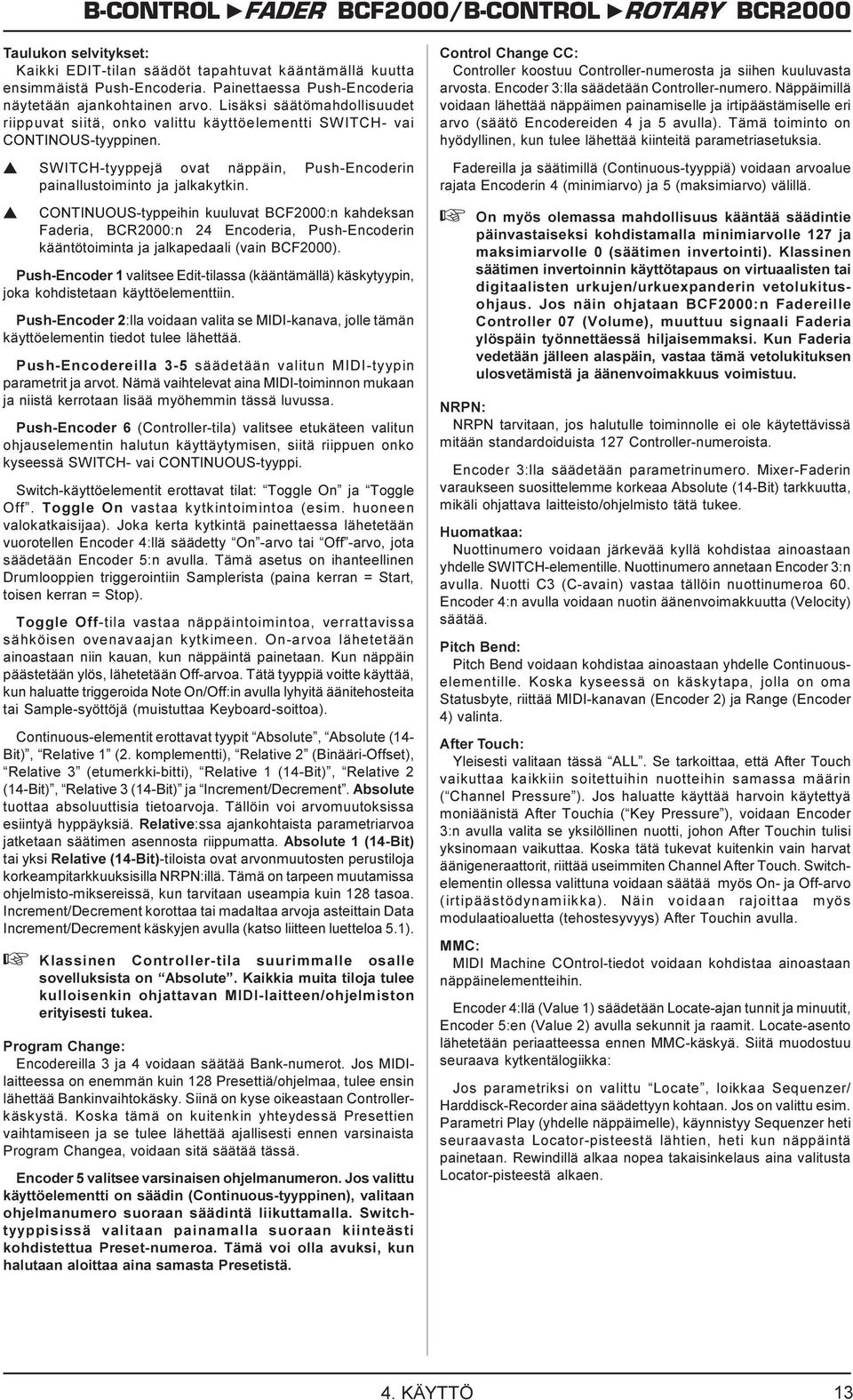

13 Taulukon elvityket: Kaikki EDIT-tilan äädöt tapahtuvat kääntämällä kuutta enimmäitä Puh-Encoderia. Painettaea Puh-Encoderia näytetään ajankohtainen arvo. Liäki äätömahdolliuudet riippuvat iitä, onko valittu käyttöelementti SWITCH- vai CONTINOUS-tyyppinen. SWITCH-tyyppejä ovat näppäin, Puh-Encoderin painallutoiminto ja jalkakytkin. CONTINUOUS-typpeihin kuuluvat BCF2000:n kahdekan Faderia, BCR2000:n 24 Encoderia, Puh-Encoderin kääntötoiminta ja jalkapedaali (vain BCF2000). Puh-Encoder 1 valitee Edit-tilaa (kääntämällä) käkytyypin, joka kohditetaan käyttöelementtiin. Puh-Encoder 2:lla voidaan valita e MIDI-kanava, jolle tämän käyttöelementin tiedot tulee lähettää. Puh-Encodereilla 3-5 äädetään valitun MIDI-tyypin parametrit ja arvot. Nämä vaihtelevat aina MIDI-toiminnon mukaan ja niitä kerrotaan liää myöhemmin tää luvua. Puh-Encoder 6 (Controller-tila) valitee etukäteen valitun ohjauelementin halutun käyttäytymien, iitä riippuen onko kyeeä SWITCH- vai CONTINUOUS-tyyppi. Switch-käyttöelementit erottavat tilat: Toggle On ja Toggle Off. Toggle On vataa kytkintoimintoa (eim. huoneen valokatkaiijaa). Joka kerta kytkintä painettaea lähetetään vuorotellen Encoder 4:llä äädetty On -arvo tai Off -arvo, jota äädetään Encoder 5:n avulla. Tämä aetu on ihanteellinen Drumlooppien triggerointiin Samplerita (paina kerran = Start, toien kerran = Stop). Toggle Off-tila vataa näppäintoimintoa, verrattavia ähköien ovenavaajan kytkimeen. On-arvoa lähetetään ainoataan niin kauan, kun näppäintä painetaan. Kun näppäin päätetään ylö, lähetetään Off-arvoa. Tätä tyyppiä voitte käyttää, kun haluatte triggeroida Note On/Off:in avulla lyhyitä äänitehoteita tai Sample-yöttöjä (muituttaa Keyboard-oittoa). Continuou-elementit erottavat tyypit Abolute, Abolute (14- Bit), Relative 1 (2. komplementti), Relative 2 (Binääri-Offet), Relative 3 (etumerkki-bitti), Relative 1 (14-Bit), Relative 2 (14-Bit), Relative 3 (14-Bit) ja Increment/Decrement. Abolute tuottaa aboluuttiia tietoarvoja. Tällöin voi arvomuutokia eiintyä hyppäykiä. Relative:a ajankohtaita parametriarvoa jatketaan äätimen aennota riippumatta. Abolute 1 (14-Bit) tai yki Relative (14-Bit)-tiloita ovat arvonmuutoten perutiloja korkeampitarkkuukiilla NRPN:illä. Tämä on tarpeen muutamia ohjelmito-mikereiä, kun tarvitaan ueampia kuin 128 taoa. Increment/Decrement korottaa tai madaltaa arvoja ateittain Data Increment/Decrement käkyjen avulla (kato liitteen luetteloa 5.1). + Klainen Controller-tila uurimmalle oalle ovellukita on Abolute. Kaikkia muita tiloja tulee kulloienkin ohjattavan MIDI-laitteen/ohjelmiton erityieti tukea. Program Change: Encodereilla 3 ja 4 voidaan äätää Bank-numerot. Jo MIDIlaitteea on enemmän kuin 128 Preettiä/ohjelmaa, tulee enin lähettää Bankinvaihtokäky. Siinä on kye oikeataan Controllerkäkytä. Koka tämä on kuitenkin yhteydeä Preettien vaihtamieen ja e tulee lähettää ajallieti ennen varinaita Program Changea, voidaan itä äätää tää. Encoder 5 valitee varinaien ohjelmanumeron. Jo valittu käyttöelementti on äädin (Continuou-tyyppinen), valitaan ohjelmanumero uoraan äädintä liikuttamalla. Switchtyyppiiä valitaan painamalla uoraan kiinteäti kohditettua Preet-numeroa. Tämä voi olla avuki, kun halutaan aloittaa aina amata Preetitä. Control Change CC: Controller kootuu Controller-numerota ja iihen kuuluvata arvota. Encoder 3:lla äädetään Controller-numero. Näppäimillä voidaan lähettää näppäimen painamielle ja irtipäätämielle eri arvo (äätö Encodereiden 4 ja 5 avulla). Tämä toiminto on hyödyllinen, kun tulee lähettää kiinteitä parametriaetukia. Fadereilla ja äätimillä (Continuou-tyyppiä) voidaan arvoalue rajata Encoderin 4 (minimiarvo) ja 5 (makimiarvo) välillä. + On myö olemaa mahdolliuu kääntää äädintie päinvataieki kohditamalla minimiarvolle 127 ja makimiarvolle 0 (äätimen invertointi). Klainen äätimen invertoinnin käyttötapau on virtuaaliten tai digitaaliten urkujen/urkuexpanderin vetolukituohjau. Jo näin ohjataan BCF2000:n Fadereille Controller 07 (Volume), muuttuu ignaali Faderia ylöpäin työnnettäeä hiljaiemmaki. Kun Faderia vedetään jälleen alapäin, vataa tämä vetolukituken ulovetämitä ja äänenvoimakkuu voimituu. NRPN: NRPN tarvitaan, jo halutulle toiminnolle ei ole käytettäviä mitään tandardoiduita 127 Controller-numeroita. Encoder 3:lla äädetään parametrinumero. Mixer-Faderin varaukeen uoittelemme korkeaa Abolute (14-Bit) tarkkuutta, mikäli ohjattava laitteito/ohjelmito tätä tukee. Huomatkaa: Nuottinumero voidaan järkevää kyllä kohditaa ainoataan yhdelle SWITCH-elementille. Nuottinumero annetaan Encoder 3:n avulla. Nuotti C3 (C-avain) vataa tällöin nuottinumeroa 60. Encoder 4:n avulla voidaan nuotin äänenvoimakkuutta (Velocity) äätää. Pitch Bend: Pitch Bend voidaan kohditaa ainoataan yhdelle Continuouelementille. Koka kyeeä on käkytapa, jolla on oma Statubyte, riittää MIDI-kanavan (Encoder 2) ja Range (Encoder 4) valinta. After Touch: Yleieti valitaan tää ALL. Se tarkoittaa, että After Touch vaikuttaa kaikkiin oitettuihin nuotteihin amaa määrin ( Channel Preure ). Jo haluatte käyttää harvoin käytettyä moniäänitä After Touchia ( Key Preure ), voidaan Encoder 3:n avulla valita e ykilöllinen nuotti, johon After Touchin tulii ykinomaan vaikuttaa. Koka tätä tukevat kuitenkin vain harvat äänigeneraattorit, riittää ueimmiten Channel After Touch. Switchelementin ollea valittuna voidaan äätää myö On- ja Off-arvo (irtipäätödynamiikka). Näin voidaan rajoittaa myö modulaatioaluetta (tehoteyvyy) After Touchin avulla. MMC: MIDI Machine COntrol-tiedot voidaan kohditaa ainoataan näppäinelementteihin. Encoder 4:llä (Value 1) äädetään Locate-ajan tunnit ja minuutit, Encoder 5:en (Value 2) avulla ekunnit ja raamit. Locate-aento lähetetään periaatteea ennen MMC-käkyä. Siitä muodotuu euraava kytkentälogiikka: Jo parametriki on valittu Locate, loikkaa Sequenzer/ Harddick-Recorder aina äädettyyn kohtaan. Jo on valittu eim. Parametri Play (yhdelle näppäimelle), käynnityy Sequenzer heti euraavata Locator-piteetä lähtien, heti kun näppäintä painetaan. Rewindillä alkaa nopea takaiinkelau aina valituta Locator-piteetä alkaen. 13

14 GS/XG: Encoder 3:lla valitaan tärkeimmät Main Control -parametrit uoraan. Näytöä ne eitetään (lyhennettynä) elkotektinä (taul. 4.2). Tää on kye CC:itä tai NRPN:itä (ei SyEx-tiedoita). Device ID-numero: Device ID-numeron äätöä tulii muuttaa ainoataan, kun työkennellään ueammilla BCF2000:illa tai BCR2000:illa amanaikaieti ja iki eiintyy ongelmia oikean laitteen tunnitamieki SyEx Dumpia. + Huomatkaa, että SyEx-Dumppeja voidaan vataanottaa ainoataan amalla Device ID-numerolla, jolla ne lähetetään! SyEx Dump Select: Puh-Encoderia 6 kääntämällä voidaan valita, tuleeko SyEx Dumpina lähettää ainoataan ajankohtainen Preet (Single) vai koko 32 Preetin muitiiältö (All). Painamalla Encoder 6:tta käynnityy Dump. Global-Setupita poituakenne tulee painaa EXIT-näppäintä. + Global-Setupin äädöt vataanotetaan automaattieti eikä niitä tarvite tallentaa erikeen. Taulukko 4.2: GS/XG-parametrin pääohjaimet Säädöt Global-Setupia Global-Setupia uoritetaan kaikki äädöt, jotka kokettavat koko laitetta Preettien ohi. Pitäkää EDIT-näppäintä painettuna ja painakaa liäki STORE-näppäintä. Olette nyt Global-Setupia ja voitte päätää molemmat näppäimet ylö. Nyt voitte uorittaa halutut äädöt kääntämällä Puh- Encodereita 1-6. Puh-Encodereiden varauket näyttävät euraavanlaiilta: (QFRGHU )XQFWLRQ 6HOHFW 1 Operating Mode U-1... U-4, S-1... S-3 2 Global RX Channel Off, Footwitch Auto/Normal/Inverted 4 Start-Preet , Lat 5 Device ID SyEx Dump Single/All Taulukko 4.3: Puh-Encoderin varauket Global-Setupia Operating Mode: Operating Modeja kuvataan luvua 4.1. Valittavana ovat USBtilat U-1... U-4 ja Stand-Alone-tilat S-1... S-3. Global RX Channel: B-CONTROL vataanottaa tällä kanavalla Program Changekäkyjä. Footwitch-tyyppi: Koka on olemaa jalkakytkimiä, joiden kytkentätoiminnot ovat erilaiia, voidaan jalkakytkinliitännän polariuutta äätää (Normal/ Inverted) tai tunnitaa automaattieti B-CONTROLia päällekytkettäeä (Auto Recognition). Start Preet-numero: Jokainen 32:ta Preetitä voidaan äätää Start-Preetiki heti käynnitämien jälkeen. Liäki on Lat -valinnan avulla mahdolliuu ladata aina viimeki käytetty Preet uudelleenkäynnitettäeä Muita toimintoja Panic Reet: Tällä toiminnolla palautetaan tärkeimmät MIDI-tiedot. Painakaa EDIT-näppäintä ja pitäkää itä painettuna. Painakaa nyt EXIT-näppäintä. Reet tapahtuu heti näppäimen painamien jälkeen. Näyttöön ilmetyy PAnC ( Panic ). Heti kun Reet on päättynyt, palaa laite automaattieti takaiin Play-tilaan ja ajankohtainen Preet näytetään näytöä. Data Requet: Ajankohtaiet liitetyn MIDI-laitteen arvoaetuket voidaan iirtää B-CONTROLille Data Requetin avulla, mikäli liitetty laite tätä tukee ja vataava Requet-käky on määritelty Editor-ohjelmiton avulla. Tällöin MIDI-laite ei lähetä tietoja, vaan B-CONTROL pyytää niitä. Painakaa LEARN-näppäintä EDIT-näppäimen ollea alapainettuna. Seuraa Requet ja B-CONTROL näyttää MIDI-vataanottajalaitteen Controller-arvot LED-renkaia tai Fader-aennoilla. Snaphot-Send: Snaphot Sendillä lähetetään kaikki enhetkiet Controllerarvot B-CONTROLin äätöjen iirtämieki liitettyyn MIDIlaitteeeeen. Painakaa näppäintä PRESET EDIT-näppäimen ollea alapainettuna. B-CONTROL lähettää nyt ajankohtaiet Controller-aetuket. Single Preet Dump: Global-Setupin SyEx Dump-toiminnon liäki voidaan tällä näppäinyhditelmällä lähettää kaikki ajankohtaien Preetin aetuket: Painakaa näppäintä PRESET EDIT-näppäimen ollea alapainettuna.. + Snaphot-Send ja Single Preet Dump eroavat toiitaan lähetettyjen tietojen laadulta: Snaphot-Sendiä iirretään ainoataan ajankohtaiet äädinarvot näiden ynkronioimieki liitetyn MIDI-laitteen kana. Single Preet Dumpia lähetetään ajankohtaien Preetin koko iältö ajankohtaiet käyttöelementtien kohdituket mukaanlukien. Tämän toiminnon avulla voidaan erittäin ykinkertaieti arkitoida tiettyjä Preettejä tai vaihtaa niitä toiten B-CONTROLkäyttäjien kana. 14

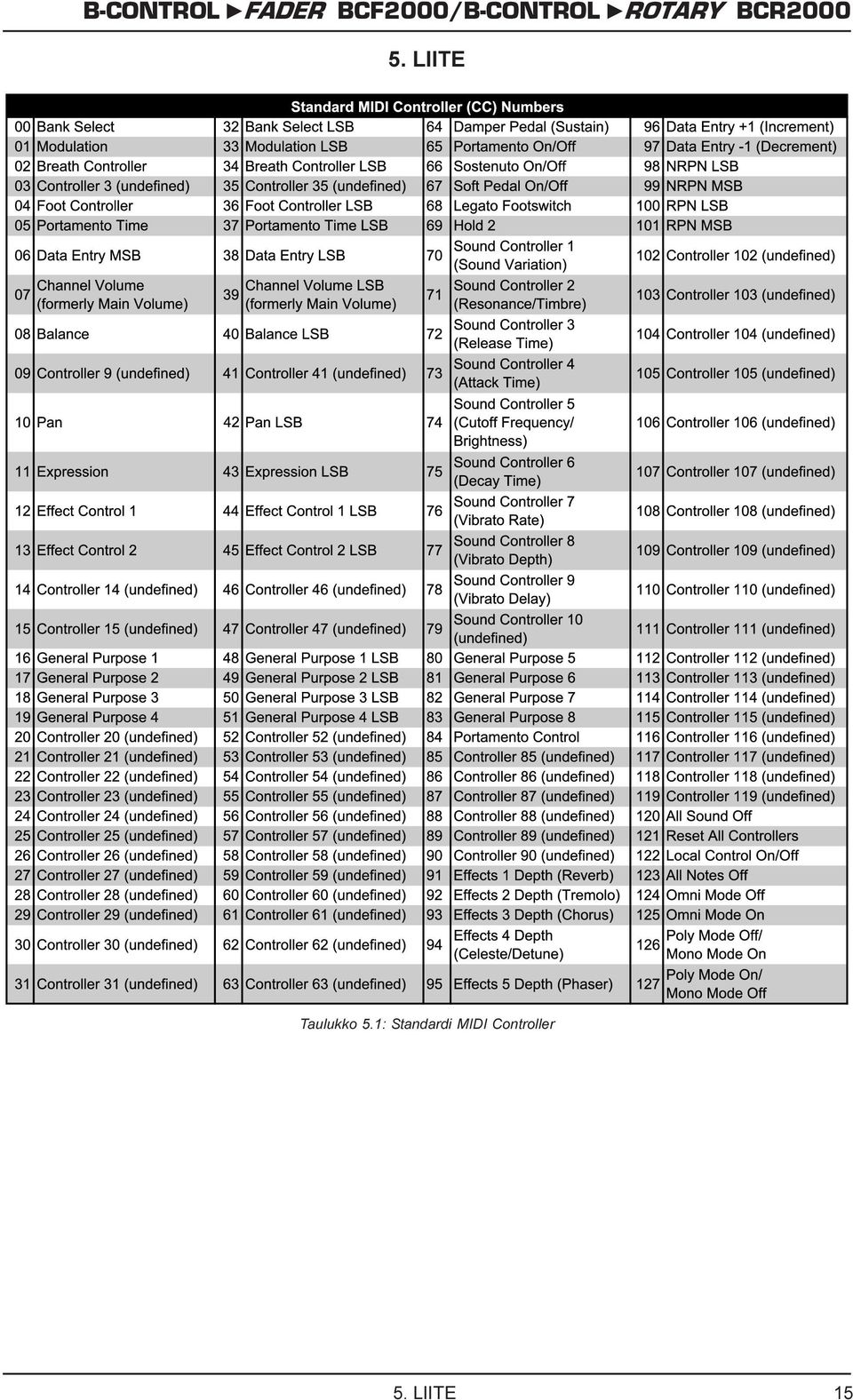

15 B-CONTROL FADER BCF2000/B-CONTROL ROTARY BCR LIITE Taulukko 5.1: Standardi MIDI Controller 5. LIITE 15

16 6. TEKNISET TIEDOT USB-INTERFACE Tyyppi Full Speed 12 MBit/ USB MIDI Cla Compliant MIDI-INTERFACE Tyyppi 5-napaiet DIN-holkit, OUT A, OUT B/THRU Taulukko 5.2: GS/XG-parametrin pääohjaimet 0XVLNDDOLQHQQXRWWL 0,',QXRWWLQXPHUR C-2 0 &'E ' '(E ( ) )*E * *$E $ $%E + C-1 12 C0 24 C1 36 C2 48 C3 (avain-c) 60 (Yamaha-konventio) C4 72 C5 84 C6 96 C7 108 C8 120 G8 127 Taulukko 5.3: MIDI-nuottinumeroiden varauket KÄYTTÖELEMENTIT BCF2000 Säädin Näppäin BCR2000 Säädin Näppäin NÄYTTÖ Tyyppi KYTKENTÄTULOT BCF2000 Jalkapainike Jalkapedaali BCR2000 Jalkapainike Tulo 1 Tulo 2: VIRTASYÖTTÖ Verkkovirta Syöttöteho Sulakkeet Verkkoliitäntä MITAT/PAINO Mitat (K x L x S) Paino BCR2000 BCF motorioitu 100-mm-Fader 8 jatkuvaa Puh-Encoderia LED-renkailla 20 näppäintä 10 ytem-näppäin (4x Encoder Group, 4x Ohjelmointi, 2x Preet) 24 jatkuvaa Encoderia LED-renkailla 8 jatkuvaa Puh-Encoderia LED-renkailla 20 näppäintä 10 ytem-näppäin (4x Encoder Group, 4x Ohjelmointi, 2x Preet) 4-paikkainen, 7-egmenttinen LED-näyttö 1 x 6,3-mm monojakki automaattiella polaariuutunnitukella 1 x 6,3-mm tereojakki 6,3-mm tereojakki kakoijalkapainikkeella 6,3-mm monojakkipitoke molemmia automaattinen polariaatiotunnitin V~, Hz n. 10 W T 1 A H Standardi kylmälaiteliitäntä 330 mm x 100 mm x 300 mm n. 2,15 kg n. 2,60 kg BEHRINGER tekee parhaana varmitaakeen korkeimman mahdollien laatutaon. Vaadittavat muutoket uoritetaan ilman ennakkoilmoitukia. Tekniet tiedot ja laitteen ulkonäkö aattavat iki poiketa annetuita tiedoita ja kuvaukita TEKNISET TIEDOT
