1 Venttiilijärjestelmät ISO Luetteloesite

2 2 Venttiilijärjestelmät ISO Rakennekoko 18 mm, yksittäisliitoslevy, tyyppi A Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: 18 mm liitäntä lähtö: G 1/8 3 Rakennekoko 26 mm, yksittäisliitoslevy, tyyppi A Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: 26 mm liitäntä lähtö: G 1/4 4 Rakennekoko 26 mm, perus- ja päätylevyt, tyyppi B, Liitännät 2 ja 4 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: G 1/4-1/4-18 NPTF Suojastettava Pohjalaatta, moniosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus, Liitännät 2 ja 4 ja 12 ja 14 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø 8x1 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus, Liitännät 2 ja 4 alhaalla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø6x1 - G 1/8 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus, Liitännät 1, 2 ja 4 alhaalla Normi: ISO Rakennekoko: 26 mm liitäntä lähtö: G 1/8 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus Perusohjelma, ISO on line Tarvikkeet Koko 18 mm Adapterilevy, 26 mm / 18 mm Normi: ISO Rakennekoko: 18 mm - ISO 2 Suojastettava Vastakkainen paineensyöttö sallittu 12 Koko 26 mm Syöttölevy, Korkeussuuntaan ketjutettava Normi: ISO Rakennekoko: 26 mm periaate, yksiosainen Vastakkainen paineensyöttö sallittu 13 Umpilevy Normi: ISO Rakennekoko: 26 mm periaate, yksiosainen 14

3 Venttiilijärjestelmät 3 Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: 18 mm liitäntä lähtö: G 1/ lämpötila min./maks. 0 bar / 16 bar Suunta pneum. liitäntä (1) Suunta pneum. liitäntä (3,5) Suunta pneum. liitäntä (2,4) Suunta pneum. liitäntä (12) Suunta pneum. liitäntä (14) Sinkkipainevalu Rakennekoko liitäntä Paino Materiaalinumero Tulo Lähtö Ilmaus Ilmauksen Ohjausliitäntä ohjausilma [1] [2 / 4] [3 / 5] [12] [14] [kg] 18 mm G 1/8 G 1/8 G 1/8 M5 M5 0, Liitäntä 82 ja 84: Esisäädetty poistoilma Liitäntä 12 ja 14: Ulkoinen esisäätö

4 4 Venttiilijärjestelmät Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: 26 mm liitäntä lähtö: G 1/ Suunta pneum. liitäntä (1) Suunta pneum. liitäntä (3,5) Suunta pneum. liitäntä (12) Suunta pneum. liitäntä (14) Alumiinipainevalu Rakennekoko liitäntä Paino Materiaalinumero Tulo Lähtö Ilmaus Ilmauksen Ohjausliitäntä ohjausilma [1] [2 / 4] [3 / 5] [12] [14] [kg] 26 mm G 1/4 G 1/4 G 1/4 M5 M5 0,1 1825A

5 Venttiilijärjestelmät, Liitännät 2 ja 4 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: G 1/4-1/4-18 NPTF Suojastettava Pohjalaatta, moniosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Rasterikoko 27 mm Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 4 Nm±0,5 Suunta pneum. liitäntä (2,4) liitäntä ISO standardin mukainen Tiivisteet Alumiini; Polyamidi, lasikuituvahvistettu Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko liitäntä Paino Materiaalinumero Lähtö [2 / 4] [kg] 26 mm G 1/4 R ,165 1/4-18 NPTF R

6 6 Venttiilijärjestelmät, Liitännät 2 ja 4 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: G 1/4-1/4-18 NPTF Suojastettava Pohjalaatta, moniosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus

7 Venttiilijärjestelmät, Liitännät 2 ja 4 ja 12 ja 14 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø 8x1 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus 7 P898_103 lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Rasterikoko 27 mm Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 4 Nm±0,5 Suunta pneum. liitäntä (2,4) Suunta pneum. liitäntä (14) liitäntä ISO standardin mukainen Tiivisteet Polyamidi, lasikuituvahvistettu Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko liitäntä Materiaalinumero Lähtö Ohjausliitäntä [2 / 4] [14] 26 mm Ø 8x1 Ø

8 8 Venttiilijärjestelmät, Liitännät 2 ja 4 ja 12 ja 14 sivuilla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø 8x1 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus D898_102

9 Venttiilijärjestelmät, Liitännät 2 ja 4 alhaalla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø6x1 - G 1/8 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus 9 P898_106 lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Rasterikoko 27 mm Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 4 Nm±0,5 Suunta pneum. liitäntä (2,4) Alaspäin liitäntä ISO standardin mukainen Tiivisteet Polyamidi, lasikuituvahvistettu Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko liitäntä Materiaalinumero Lähtö [2 / 4] Ø6x mm Ø 8x G 1/

10 10 Venttiilijärjestelmät, Liitännät 2 ja 4 alhaalla Normi: ISO Rakennekoko: 26 mm tyyppi B liitäntä lähtö: Ø6x1 - G 1/8 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus a) Pistoke- tai kierreliitäntä D898_103

11 Venttiilijärjestelmät, Liitännät 1, 2 ja 4 alhaalla Normi: ISO Rakennekoko: 26 mm liitäntä lähtö: G 1/8 Suojastettava periaate, yksiosainen Vastakkainen paineensyöttö sallittu Jossa ohjausilman kerätty ilmaus 11 P898_102 lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Rasterikoko 27 mm Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 4 Nm±0,5 Suunta pneum. liitäntä (1) Alaspäin Suunta pneum. liitäntä (2,4) Alaspäin liitäntä ISO standardin mukainen Tiivisteet Polyamidi, lasikuituvahvistettu Akryylinitriili-butadieeni-kautsukki n lisäsyöttö paineilmaliitännässä tulo (1) Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko liitäntä Materiaalinumero Tulo Lähtö [1] [2 / 4] 26 mm G 1/8 G 1/ D898_104

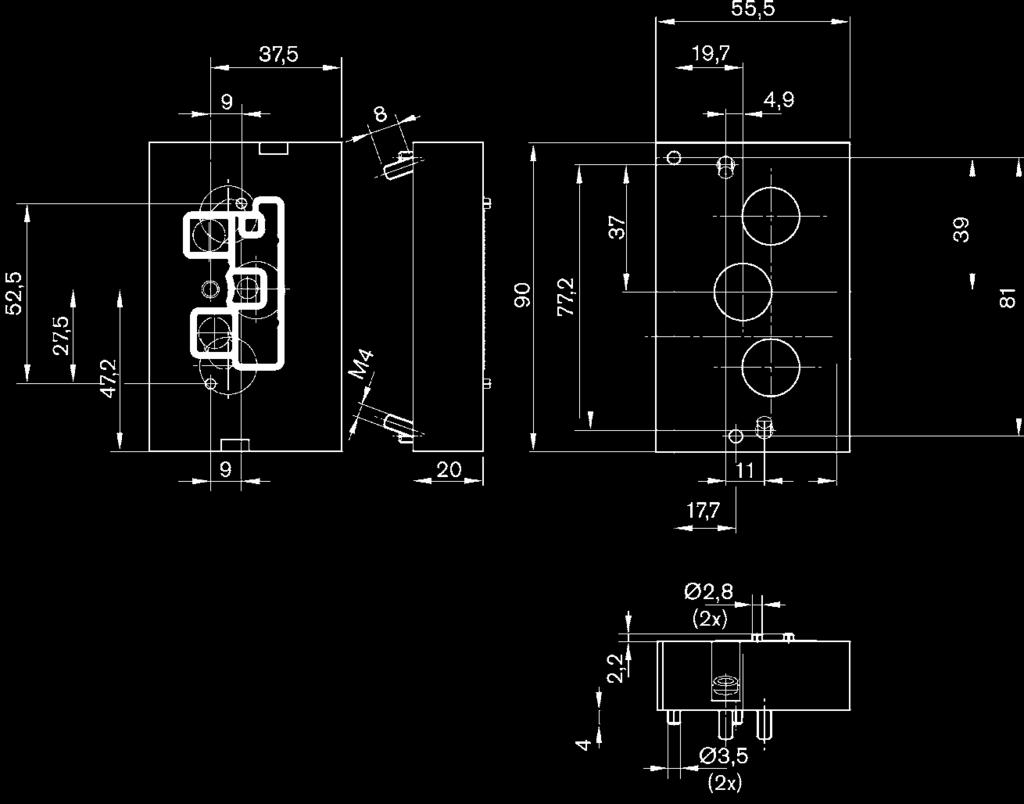

12 12 Venttiilijärjestelmät ISO Tarvikkeet Adapterilevy, 26 mm / 18 mm Normi: ISO Rakennekoko: 18 mm - ISO 2 Suojastettava Vastakkainen paineensyöttö sallittu lämpötila min./maks. Kiinnitysruuvi Ilmaus (3,5) -15 C / +80 C Jossa kuusiokolo Ilmausta ei mitattu Tiivisteet Alumiini Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko Paino Materiaalinumero [kg] 18 mm, 26 mm 0, ISO 2, 26 mm 0,

13 Venttiilijärjestelmät ISO Tarvikkeet 13 Syöttölevy, Korkeussuuntaan ketjutettava Normi: ISO Rakennekoko: 26 mm periaate, yksiosainen Vastakkainen paineensyöttö sallittu lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 2,5 Nm+0,25 Suunta pneum. liitäntä (1) liitäntä ISO standardin mukainen Tiivisteet Alumiini Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko liitäntä Paino Materiaalinumero Tulo [1] [kg] 26 mm G 1/4 0,

14 14 Venttiilijärjestelmät ISO Tarvikkeet Umpilevy Normi: ISO Rakennekoko: 26 mm periaate, yksiosainen lämpötila min./maks. Venttiilipaikkojen lukumäärä 1 Kiinnitysruuvi Jossa kuusiokolo Kiinnitysruuvien kiristysmomentti 2,5 Nm+0,25 liitäntä ISO standardin mukainen Tiivisteet Alumiini Akryylinitriili-butadieeni-kautsukki Toimitukseen sisältyy tiiviste ja kiinnitysruuvit Rakennekoko Paino Materiaalinumero [kg] 26 mm 0,
