Pienikokoinen lämpöenergiamittari Supercal 739

Transkriptio

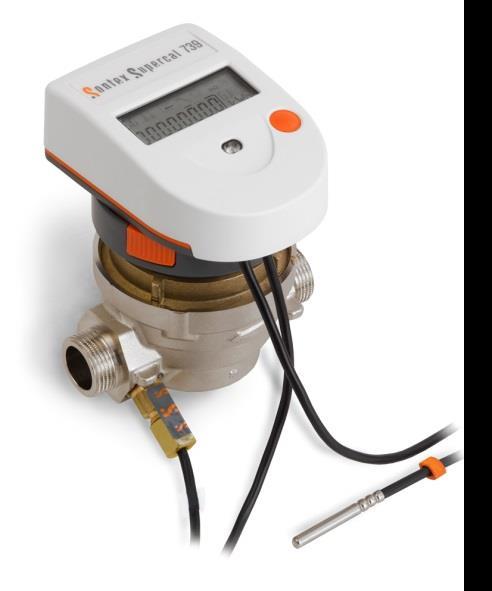

1 Pienikokoinen lämpöenergiamittari Supercal 739 Yksisuihkuvesimittari Koaksiaalinen monisuihkumittari G 2 Kierteellä Koaksiaalinen monisuihkumittari M77x1.5 - kierteellä Käyttö Supercal 739 on erillinen pienikokoinen lämpöenergiamittari, jossa on virtausmittari, suuren määrän tietoliikennevaihtoehtoja sisältävä irrotettava integraattori ja kaksi lämpötila-anturia. Sitä voidaan käyttää kotiautomaatiossa sekä paikallisissa ja alueellisissa lämmitys- ja viilennysjärjestelmissä mittaamaan lämmitys- ja/tai viilennysenergian käyttöä yksilöllistä laskutusta varten. Useina eri malleina saatavissa oleva Supercal 739 mittaa lämpötilan C alueella. Se vastaa Euroopan parlamentin ja neuvoston mittauslaitedirektiivin 2014/32/EU ja standardin EN 1434 luokan 3 vaatimuksia. Perusominaisuudet Malli Koot Lämpömittariksi konfiguroitu MID, jonka lämpöantureiden Ø 5 mm, 1,5 m Optinen käyttöliittymä lukemista varten ja 6+1 vuoden akku Helppo käyttää ja lukea Haihtumaton EEPROM-muisti, joka säilyttää tallennetut tiedot myös sähkökatkojen yhteydessä Lämpöenergian arvot ja volyymi 18 kuukauden ajalta Itsetarkkailu ja virhetilanteiden näyttö Supercal 739 yksisuihkumittari on saatavana seuraavina mallina: Mekaaninen virtausmittari virtausnopeuksille Qp 0,6 m3/h, Qp 1,5 m3/h, Qp 2.5 m3/h - Yksisuihkuvesimittari - Koaksiaalinen monisuihkumittari G2 tai M77x1,5 kierteellä Supercal 739 yksisuihkumittari on saatavana seuraavina kokoina: mittari Qp 0,6 m 3 /h, pituus joko 110 mm mittari Qp 1,5 m 3 /h, pituus joko 110 mm tai 130 mm mittari Qp 2,5 m 3 /h, pituus joko 110 mm tai 130 mm Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 1

2 Lisätarvikkeet Supercal 739 voidaan tilata seuraavilla lisävarusteilla: 5,2 mm tai 6 mm lämpöanturi 12+1 vuoden akku Tiedonsiirto jollain seuraavista menetelmistä: Omavoimainen M-Bus Kaksisuuntainen Radio SONTEX -käyttöliittymä. Langaton M-Bus Kaksi pulssilähtöä joko lämpö- tai viilennysenergian kulutuksen ja määrien tai lämpö- ja viilennysenergian kulutuksen mittaamiseen Kaksi lisätarvikkeena saatavaa pulssituloa Toiminnot Lämmitys- ja viilennyslaitteiden virtauksen, energiankulutuksen ja määrien mittaaminen ja tietojen tallennus Vaihtoehtoisesti lämmitys- ja viilennyslaitteiden toisen energiankulutuksen mittaaminen ja tallentaminen Annetut arvot tallennetaan, jos lisätulot konfiguroidaan. Konfigurointi voidaan tehdä optisen käyttöliittymän, M-Busin tai radio SONTEXin kautta Kulutustietojen näyttö riippuen konfiguroinnista: - energia-arvot ja volyymi sekä konfiguroituina toiset energia-arvot 18 kuukauden ajalta - Lisättyjen pulssitulojen 1 ja 2 arvot 18 kuukauden ajalta - Määritellyt päivittäiset lukemat Käyttötietojen näyttö sekä itsetarkkailu virhetilanteiden näytöllä Lämpötila-anturit Integraattoriin yhdistetyt kaksi Pt 1'000 -lämpötila-anturia ovat oleellinen osa lämpömittaria. Anturi, jossa on väritön merkintä, on kiinnitetty ja sinetöity suoraan virtausanturiin. Lämpötila-anturi, jossa on oranssi merkintä, on kiinnitettävä putkeen vastapäätä Lämpötila-antureita ei saa vaihtaa eikä muokata. Integraattori Integraattorissa on 8 merkin näyttö ja sitä voidaan kääntää 360. Integraattori voidaan irrottaa virtausanturista ja asentaa erikseen. Integraattori on yhdistetty virtausanturiin 0,6 metrin kaapelilla. Kotelon pölyn- ja kosteudenkestävyys vastaa suojausluokitusta IP65. Näyttö Tiedot on helppo lukea Supercal 739 suuresta, kirkkaasta ja hyvän kontrastin omaavasta LCD-näytöstä. Virran lämpötila Huoltotaso Paluulämpötila Käyttö Tiedonsiirto Lisä- pulssitulot 1 ja 2 Kuukausittainen arvoindeksi Juoksupyörä käynnissä Yksiköt Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 2

3 Näytön sekvenssit Sontex SA 2605 Sonceboz Switzerland Tel Fax

4 Virheilmoitukset Err 1 Err 2 Virta on suurempi kuin 1,2 x Qs tai virtausanturi on viallinen. Mitattu lämpötila on arvoasteikon ulkopuolella tai virta-anturi on viallinen. Mittaus Järjestelmän läpi virtaava keskivirta pyörittää juoksupyörää ja pyörimisnopeus skannataan elektronisesti magneetin avulla (yksisuihku) tai induktiolla (koaksiaalinen monisuihku). Syötön ja paluun välinen lämpötilaero mitataan kahdella platinalämpöanturilla (Pt 1 000). Energian mittaus anturi tallentaa virtauksen. Lämmitys- ja viilennysenergian kulutus lasketaan kuuman ja kylmän putken lämpötilaeron, tallennetun volyymin ja lämpökertoimen avulla. Lämpötilakertoimessa huomioidaan tiheys, viskositeetti ja käytetylle nesteelle ominainen lämpö. Kaikki nämä tekijät huomioidaan lämpötilatoiminnassa. Viilennysenergia Yhdistetyissä lämmitys- ja viilennyslaitteissa viilennysenergia tallennetaan toiseen muistiin ja kerätään ainoastaan, jos seuraavat kaksi ehtoa täyttyvät: Lämpötilaero ( t) on > -0.5K Syöttölämpötila on <18 C Viilennysenergialla on sama fyysinen yksikkö kuin lämpöenergialla. Viilennysteho ja lämpötilaero ilmaistaan tässä tapauksessa miinusmerkillä (-). Tarvittaessa Supercal 739: voidaan tilata jollain muulla kuin 18 C:n raja-arvolla. Haihtumaton muisti Kuukausittaiset arvot Pulssitulot Tiedonsiirto Laitteen parametrit samoin kuin energian ja volyymin kumulatiiviset arvot, viilennysenergia, kuukausittaiset arvot, asetetut päivittäiset arvot sekä pulssitulon laskijoiden 1 ja 2 arvot, toimintatunnit ja virheilmoitustyypit taltioidaan haihtumattomaan muistiin (EEPROM), jossa ne pysyvät tallessa myös sähkökatkosten aikana (mm. akkuja vaihdettaessa). Kumulatiiviset arvot päivitetään kerran tunnissa sekä sähkökatkoksen aikana EEPROM-muistiin. Kuukausittaiset arvot tallennetaan aina kuukauden päätteeksi. Konfiguroinnista riippuen integraattoriin tallennetaan lämpöenergian arvot, volyymit, viilennysenergia ja lisäpulssitulot 1 ja 2 yhteensä 18 kuukauden ajalta. Supercal 739 voidaan liittää kaksi lisätarvikkeena saatavaa pulssituloa esim. kuumalle ja kylmälle vedelle. Saatavilla on useita vaihtoehtoisia tiedonsiirtorajapintoja. Supercal 739 konfigurointi ja tiedonsiirto voidaan toteuttaa Sontexin maksuttomalla Prog7X9-ohjelmalla. Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 4

5 Tekniset tiedot SUPERCAL 739 Lämpötila-anturit 2- langallista lämpötila-anturi Läpimitta, mm Kaapeleiden pituus Pt1 000 Ø5.0; Ø5.2, Ø6.0 mm 1.5 m Mittaus Integraattori Näyttö ja näytön yksiköt Hyväksytty mittausala Erotusalue Vasteraja Lämpötilan erotuskyky t (näyttö) Lämpötilan erotuskyky t (näyttö) Lämpötilan mittauskierto nimelliskierrossa Ympäristöluokitus Mekaniikka Elektroniikka Akun suojausluokitus anturin ja integraattorin välinen kaapelikytkentä Integraattorin suojausluokitus Käyttölämpötila Käyttölämpötila radio-ohjauksessa Varastointi- ja kuljetuslämpötila C 3 75 K 0.5 K 0.1 C Δ 0.01 K 10 sekuntia C M1 E1 III 0.6 m, kiinteä IP C 5 40 C C Virtalähde Energia Volyymi Lisäpulssitulot Lämpötila Lämpötila Litiummetalliakku ( 1g) 3VDC 8 - merkin LCD-näyttö kwh, MWh, GJ m 3 Volyymi tai pulssit C K 6+1 tai 12+1 vuotta Virtalähteenä M-Bus 1 laite = 2 M-Bus-varausta (maks. 2 x 1.5mA) Pulssilähtö Avonielu (MOS -transistori) Vcc max : 35 V DC ; Icc max : 25 ma 1 Hz, 500 ms Pulssitulot kuivaliitoksella Virtalähde sisäinen R pull UP sisäinen Pulssikerroin 2.3 V DC 2 MΩ m 3 /Imp tai ilman yksikköä Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 5

6 Yksisuihkumittari Supercal 739 Kierreliitäntä Liitäntäpit uus Mat. PN korkeintaan qs vähintään qi Alhaisen virtauksen raja-arvo (50 C) Kierre anturin aukossa Mittarin kokonai spaino Kvs arvo (20 C) Painehäviö virtaamalla m 3 /h G" DN mm bar m 3 /h l/h l/h kg m 3 /h bar (EN ISO 228-1) 3/4" 3/4" 1" 1" ,2 5,0 *(h / v) 12 / / / / Kyllä Kyllä Kyllä Kyllä *(h / v): Vaaka-asennus - / pystyasennus ; : messinki; bar = 1.6 MPa Painehäviökäyrä Metrologinen luokka EN 1434 luokka 3 Asennus The Supercal 739 ei saa asentaa puolelle, jossa nesteen jatkuva käyttölämpötila on yli 90 C tai alle 5 C. Kunkin virtausmittarin ylä-/alavirtaukseen sovitetun suoran osuuden pituus (EN1434): U3 / D0: L=110mm ja L=130mm Mitat Mitat integraattori Kokonaiskorkeus Korkeus putken keskikohdasta Korkeus ilman integraattoria mm x 87.1 mm 91.7 mm 74.4 mm 38.9 mm Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 6

7 Supercal 739, yksisuihku (L: 110 mm) Sontex SA 2605 Sonceboz Switzerland Tel Fax

8 Koaksiaalinen monisuihkumittari G2 kierteellä Supercal 739 Kierreliitäntä, *EAS Liitäntäpit uus Mat. PN korkeintaan qs vähintään qi Alhaisen virtauksen raja-arvo (50 C) Kierre anturin aukossa Mittarin kokonai spaino Kvs arvo (20 C) Painehäviö virtaamalla m 3 /h G" DN mm bar m 3 /h l/h l/h kg m 3 /h bar (EN ISO 228-1) 0.6 3/4" 1.5 3/4" 1.5 1" 2.5 1" *EAS: pohja; bar = 1.6 MPa Painehäviökäyrä : Messinki 1,2 5, Metrologinen luokka Asennus EN 1434 luokka 3 Koaksiaalisen osan ulkokierre G2 The Supercal 739 ei saa asentaa puolelle, jossa nesteen jatkuva käyttölämpötila on yli 90 C tai alle 5 C. Kunkin virtausmittarin ylä-/alavirtaukseen sovitetun suoran osuuden pituus (EN1434): U3 / D0: L=110mm ja L=130mm Mitat Mitatintegraattori Kokonaiskorkeus Korkeus putken pohja Korkeus ilman integraattoria mm x 87.1 mm 90.6 mm 77.7 mm 42.2 mm Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 8

9 Supercal 739, Koaksiaalinen monisuihkumittari G2 kierteellä Sontex SA 2605 Sonceboz Switzerland Tel Fax

10 Koaksiaalinen monisuihkumittari M77x1,5 kierteellä Kierreliitä ntä, *EAS Liitäntäpitu us Mat. PN korkeintaan qs vähintään qi Alhaisen virtauksen raja-arvo (50 C) Kierre anturin aukossa Mittarin kokonais paino Kvs arvo (20 C) Painehäviö virtaamalla m 3 /h G" DN mm bar m 3 /h l/h l/h kg m 3 /h bar (EN ISO 228-1) 3/4" 3/4" 1" 1" ,2 5, *EAS: pohja; : messinki bar = 1.6 MPa Painehäviökäyrä Metrologinen luokka EN 1434 luokka 3 Asennus Koaksiaalisen osan ulkokierre M77x1,5 The Supercal 739 ei saa asentaa puolelle, jossa nesteen jatkuva käyttölämpötila on yli 90 C tai alle 5 C. Kunkin virtausmittarin ylä-/alavirtaukseen sovitetun suoran osuuden pituus (EN1434): U3 / D0: L=110mm ja L=130mm Mitat Mitat integraattori Kokonaiskorkeus Korkeus putken keskikohdasta Korkeus ilman integraattoria mm x 87.1 mm mm mm 70.6 mm Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 10

11 Supercal 739, Koaksiaalinen monisuihkumittari M77x1,5 kierteellä Tekninen tuki Ota yhteyttä Sontexin jälleenmyyjään tai suoraan Sontex SA:han. Hotline Sontex: CE vaatimustenmukaisuusmerkinä Direktiivi 2014/32/EU (MID) RED 2014/53/EU Vaatimustenmukaisuustiedot ovat nähtävillä verkkosivuillamme osoitteessa : Varaamme oikeuden muutoksiin ilman etukäteisilmoitusta Tekniset tiedot Supercal 739 EN Sontex SA 2013 Sontex SA 2605 Sonceboz Switzerland Tel Fax sontex@sontex.ch 11
