linjasäätöventtiili MSV-F

Transkriptio

1 Kertasääteinen laipallinen linjasäätöventtiili Käyttö on kertasääteinen laipallinen linjasäätöventtiili käytettäväksi vesimäärän rajaamiseen keskuslämmitys -, kaukolämmitys - ja jäähdytysverkostoissa. venttiilin käsipyörällä asetellaan kertasäätöarvo ja suljetaan venttiili tarvittaessa. Venttiilitoimitus sisältää mittanipat, joita käytetään virtaamaan mittaukseen joko Danfoss PFM 3000 mittarilla tai muiden valmistajien mittareilla. Tekniset perustiedot: DN15 - DN400 PN16 Virtausaineiden lämpötilat: DN15 - DN200-10Cº Cº DN250 - DN400-10Cº Cº Venttiili voidaan asentaa meno- tai paluujohtoon Pumppu Lauhdutin Jäähdytysjärjestelmä, jossa on kertasääteiset linjasäätöventtiilit. Kukin jäähdytyspiiri on varustettu linjasäädöllä verkoston virtaustasapainon varmistamiseksi. DKCD VD.B1.G1.20 Danfoss 02/2004 1

2 Kertasääteinen laipallinen linjasäätöventtiili Käyttö (jatkuu edelliseltä sivulta) Kaukolämpö Verkko Esimerkki, jossa MSV - F venttiilillä tasapainotetaan lämmitysverkkoa Tilausnumerot venttiilit * hetkellisesti 130 C DN k vs T max. PN Toutenumero LVI-numero mm m 3 /h C 15 4,5 120 * Z ,6 120 * Z ,8 120 * Z ,1 120 * Z ,9 120 * Z ,5 120 * Z ,4 120 * Z * Z * Z * Z * Z * Z Z Z Z Z VD.B1.G1.20 Danfoss 02/2004 DKCD

3 Kertasääteinen laipallinen linjasäätöventtiili Tarvikkeet Tarvike Tuotenumero LVI-numero Mittanipat neulasuluin, 2 kpl 003Z Mittanipan jatkokappale 60 mm, 2 kpl 003Z Mittaneula 3 mm, 2 kpl 003Z PFM 3000 mittari 003L Venttiilieristeet Tyyppi Paino (kg) Tuotenumero LVI-numero DN 15 0,50 003Z DN 20 0,50 003Z DN 25 0,66 003Z DN 32 0,67 003Z DN 40 1,06 003Z DN 50 1,09 003Z DN 65 1,68 003Z DN 80 2,30 003Z DN 100 3,34 003Z DN 125 4,18 003Z DN 150 6,10 003Z DN 200 8,00 003Z Venttiilieristeet kestävät -30 C C (λ = 0,028 W/mK). Eristeiden valmistusmateriaali on polyuretaani vaahto ja pintakäsittely on polystyreeniä. Tekniset arvot venttiilit Nimellissuuruus (DN) k vs (m 3 /h) 4,5 6,6 9,8 15,1 24,9 48,5 74, Paineluokka (PN) 16 Suurin paine-erro (bar) Vuotokerroin DIN 3230T3(1) normin Veden laatu DIN 3440 mukaisesti Jäähdytys - ja lämmitysjärjestelmien vesi, (erikoismalli) Maksimi lpt Liitäntä ( C) (130) (130) (130) (130) (130) (130) (130) (130) (130) (130) (130) (130) Laipallinen Paino (kg) 3,5 4,1 4,8 6,6 9,0 11,5 18,5 24, Venttiilirungon materiaali Venttiili-istukan tiiviste Venttiililautanen 9SM28K, pinta Valurauta GG-25 PTFE + 25 % C Ck 45 pinta P265 GH (Kbl.HII) DIN X5 CrNiNb199, 1,4551 Venttiileissä on karanrajoitin DN DN DKCD VD.B1.G1.20 Danfoss 02/2004 3

4 Kertasääteinen laipallinen linjasäätöventtiili venttiilin rakenne 1 Venttiilirunko GG Mittanippojen tulpat G ¼ 2. Yläosa 3. Venttiililautanen 4. Kara 5. Käsipyörä 6. EDD - erikoiskarantiiviste 7. Kierretanko 8. Venttiilin kaulaosa 9. Laippatiiviste 20. Asteikko 23. Karanrajoittimen suojus 33. Karanrajoitin DN DN øc2 DN DN VD.B1.G1.20 Danfoss 02/2004 DKCD

5 Kertasääteinen laipallinen linjasäätöventtiili H1 H2 H3 Karan liikerata ØC1 ØC2 ØD ØK n Ød DN L ØA Korjauskerroin Käytettäessä glykolia veden mukana niin glykolin % - osuus on huomioitava korjauskertoimella oikean kertasäätöarvon laskennassa. Käytettäessä C 2 H 6 O 2 ominaispainoltaan p = 1,338 kg/dm 3 ja 20 C vettä ominaispainoltaan p= 1 kg/dm 3 korjauskerroin on luettavissa taulukosta Etyylialkoholin osuus x g (%) Muiden seossuhteiden tai lämpötilojen korjauskertoimet saadaan kaavasta Korjauskerroin 1,0 0,983 0,968 0,953 0,939 0,925 0,912 0,899 0,887 0,876 0,864 Q korr. = % af vand ρ Q Q vesi vand + % af glycol vedestä x p vand vesi + % glykolia x p glykoli ρ glycol Esimerkki: MSV - F DN65; 30% glykolia kierrokset 3 Vesimäärä painehäviöllä Dp = 0,6 bar on luettuna venttiilikäyrästöstä Q = 9,5 m 3 /h Q korjattu = 9,5 m 3 /h x 0,953 = 9,05 m 3 /h (koskee kaikkia venttiilityyppejä) Virtaama m 3 /h 1 bar = 10 mvp = 0,1 Mpa = 100 kpa = 10 5 Pa DKCD VD.B1.G1.20 Danfoss 02/2004 5

6 Kertasääteinen laipallinen linjasäätöventtiili Venttiilin asennus Venttiili on asennettava aina niin, että venttiilirunkoon merkitty virtaussuuntaa osoittava nuoli on virtauksen suuntaan. Mittaustarkkuutta heikentävä mahdollinen turbulenttivirtaus huomioidaan asentamalla venttiili putkistoon kuvan osoittamin asennusmitoin. Jos asennusohjeita ei noudateta saattaa mahdollisesti syntyvä turbulenttivirtaus aiheuttaa aina 20 % poikkeaman virtaamaan. 6D 6 VD.B1.G1.20 Danfoss 02/2004 DKCD

7 Kertasääteinen laipallinen linjasäätöventtiili Mitoitus Esimerkki: Q k v K v [m 3 k/h] v (m3/h) p = 1 bar k v MSV - F DN40 Q = 3,5 m 3 /h Dp = 5 kpa Venttiilin kertasäätöarvo: Venttiilikäyrästössä vedetään suora viiva pisteestä Q = 3,5 m 3 /h leikaten pisteen Dp = 5 kpa ja päätyen k v - arvoakselille leikkauspisteeseen (k v = 16 m 3 /h). Tästä leikkauspisteestä vedetään vaakasuora viiva yli taulukon. Vaakasuora leikkaa venttiilipylvään DN40 pisteessä 5,5, joka on haettu kertasäätöarvo. Tulos: Kertasäätöarvoksi saadaan 5,5 k v K v [m 3 /h] k v (m3/h) p = 1 bar k v Q DKCD VD.B1.G1.20 Danfoss 02/2004 7

8 Kertasääteinen laipallinen linjasäätöventtiili DN 15 / PN 16 Venttiili kierrosten täysin auki 1 0,26 1,5 0,37 2 0,55 3 1,1 4 1,9 5 2,6 6 3,3 6,6 4,5 DN 20 / PN 16 Venttiili täysin auki kierrosten 1 0,43 1,5 0,65 2 0,9 3 1,6 4 2, ,6 6,6 6,6 8 VD.B1.G1.20 Danfoss 02/2004 DKCD

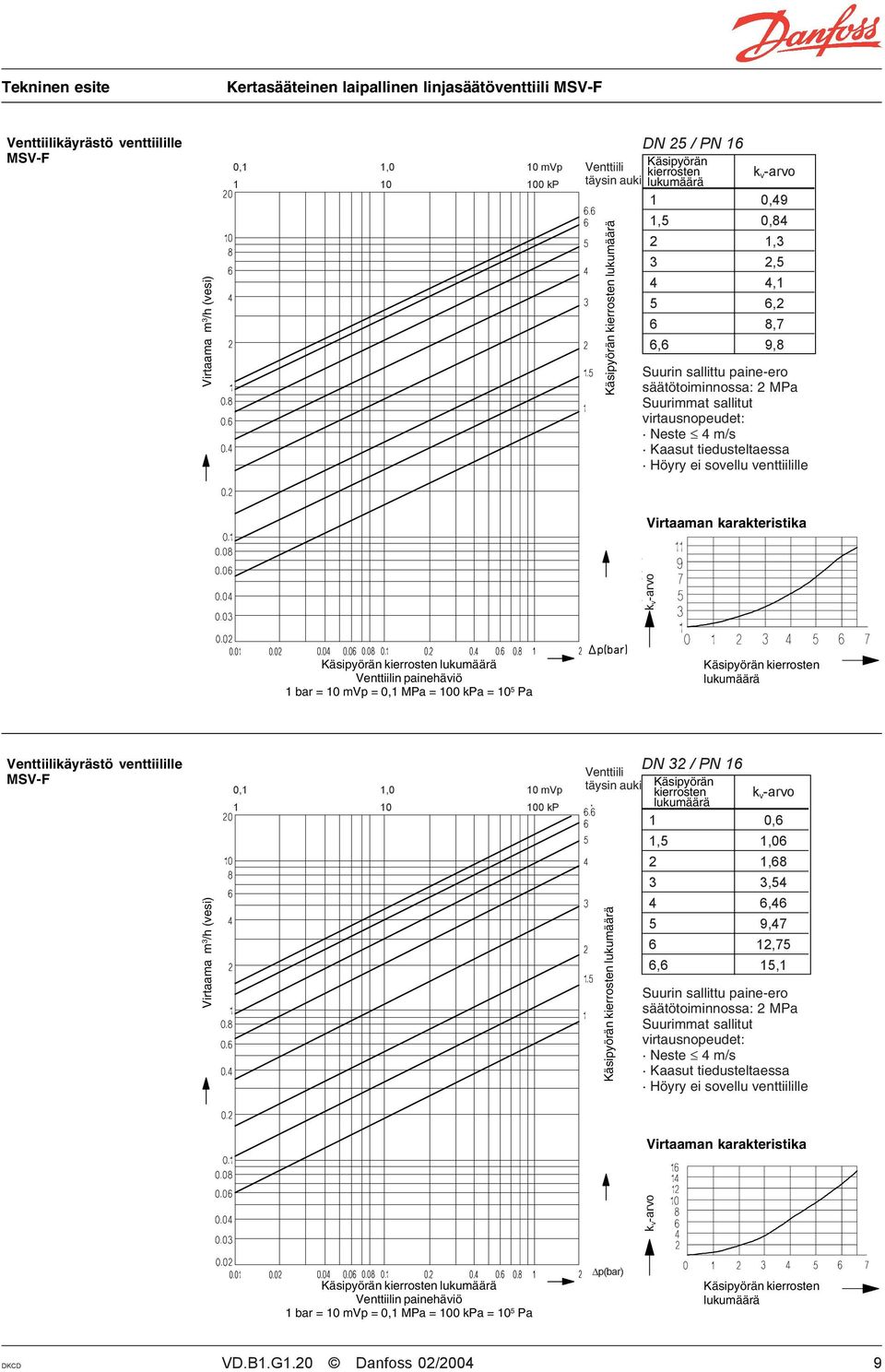

9 Kertasääteinen laipallinen linjasäätöventtiili DN 25 / PN 16 Venttiili kierrosten täysin auki 1 0,49 1,5 0,84 2 1,3 3 2,5 4 4,1 5 6,2 6 8,7 6,6 9,8 DN 32 / PN 16 Venttiili täysin auki kierrosten 1 0,6 1,5 1,06 2 1,68 3 3,54 4 6,46 5 9, ,75 6,6 15,1 p(bar) DKCD VD.B1.G1.20 Danfoss 02/2004 9

10 Kertasääteinen laipallinen linjasäätöventtiili 0,1 1,0 10 mvs DN 40 / PN 16 Venttiili kierrosten täysin auki 1 1,8 1,5 2, ,9 4 9,9 5 14,3 6 18,3 7,5 24,9 Venttiili DN 50 / PN 16 täysin auki kierrosten 1 2,2 2 5,1 3 10,3 4 18, ,3 7,5 48,5 10 VD.B1.G1.20 Danfoss 02/2004 DKCD

11 Kertasääteinen laipallinen linjasäätöventtiili DN 65 / PN 16 Venttiili kierrosten täysin auki 1 5,3 2 7,8 3 12,1 4 19,1 5 29,1 6 41,3 7 52, ,4 Venttiili DN 80 / PN 16 täysin auki kierrosten 1 6, ,7 4 19,2 5 28,1 6 40,4 7 55, Neste m/s DKCD VD.B1.G1.20 Danfoss 02/

12 Kertasääteinen laipallinen linjasäätöventtiili Venttiili täysin auki DN 100 / PN 16 kierrosten 2 6,2 3 13,4 4 21,8 5 35,7 6 62,4 7 96, , , DN 125 / PN 16 Venttiili kierrosten täysin auki 2 11,3 3 18,7 4 24,6 5 32,3 6 44,9 7 72, , , VD.B1.G1.20 Danfoss 02/2004 DKCD

13 Kertasääteinen laipallinen linjasäätöventtiili 0,1 1,0 10 mvs DN 150 / PN 16 Venttiili täysin auki kierrosten 2 20, ,5 8 92, ,5 372 Venttiili DN 200 / PN 16 täysin auki kierrosten 2 41, DKCD VD.B1.G1.20 Danfoss 02/

14 Kertasääteinen laipallinen linjasäätöventtiili Venttiili DN 250 / PN 16 täysin auki kierrosten Venttiili täysin aukidn 300 / PN 16 kierrosten VD.B1.G1.20 Danfoss 02/2004 DKCD

15 Kertasääteinen laipallinen linjasäätöventtiili Venttiili täysin aukidn 350 / PN 16 kierrosten Kv-arvo Venttiili DN 400 / PN 16 täysin auki kierrosten DKCD VD.B1.G1.20 Danfoss 02/

16 16 VD.B1.G1.20 Danfoss 02/2004 DKCD
