Kaihtimet ja tarvikkeet

Transkriptio

1 ȱǭȱ ȱ Ȭȱ ȱ

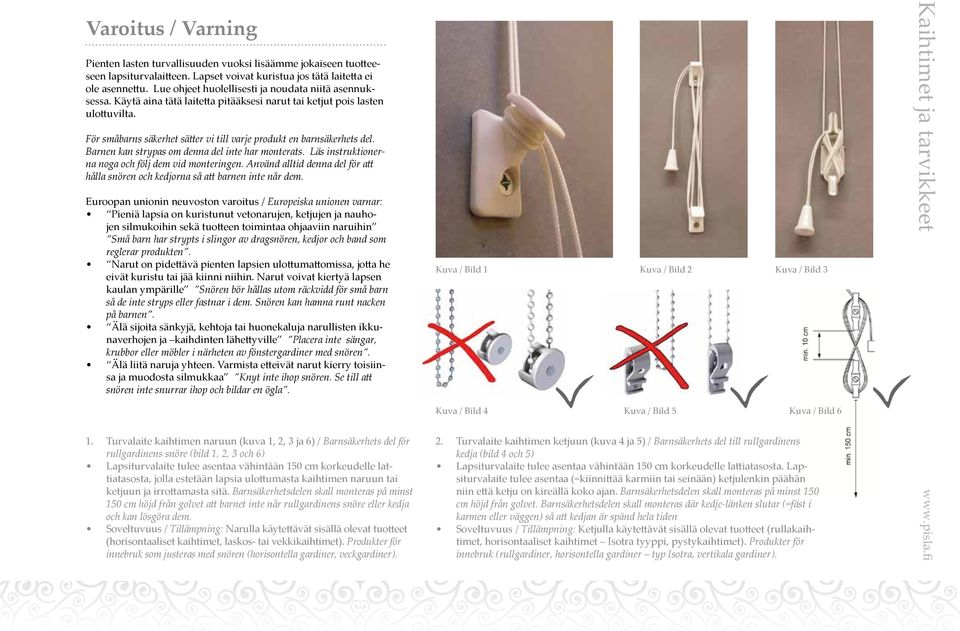

2 Varoitus / Varning Pienten lasten turvallisuuden vuoksi lisäämme jokaiseen tuotteeseen lapsiturvalaitteen. Lapset voivat kuristua jos tätä laitetta ei ole asennettu. Lue ohjeet huolellisesti ja noudata niitä asennuksessa. Käytä aina tätä laitetta pitääksesi narut tai ketjut pois lasten ulottuvilta. För småbarns säkerhet sätter vi till varje produkt en barnsäkerhets del. Barnen kan strypas om denna del inte har monterats. Läs instruktionerna noga och följ dem vid monteringen. Använd alltid denna del för att hålla snören och kedjorna så att barnen inte når dem. Euroopan unionin neuvoston varoitus / Europeiska unionen varnar: Pieniä lapsia on kuristunut vetonarujen, ketjujen ja nauhojen silmukoihin sekä tuotteen toimintaa ohjaaviin naruihin Små barn har strypts i slingor av dragsnören, kedjor och band som reglerar produkten. Narut on pidettävä pienten lapsien ulottumattomissa, jotta he eivät kuristu tai jää kiinni niihin. Narut voivat kiertyä lapsen kaulan ympärille Snören bör hållas utom räckvidd för små barn så de inte stryps eller fastnar i dem. Snören kan hamna runt nacken på barnen. Älä sijoita sänkyjä, kehtoja tai huonekaluja narullisten ikkunaverhojen ja kaihdinten lähettyville Placera inte sängar, krubbor eller möbler i närheten av fönstergardiner med snören. Älä liitä naruja yhteen. Varmista etteivät narut kierry toisiinsa ja muodosta silmukkaa Knyt inte ihop snören. Se till att snören inte snurrar ihop och bildar en ögla. Kuva / Bild 1 Kuva / Bild Kuva / Bild 5 Kuva / Bild 3 Kuva / Bild 6 Turvalaite kaihtimen ketjuun (kuva 4 ja 5) / Barnsäkerhets del till rullgardinens kedja (bild 4 och 5) Lapsiturvalaite tulee asentaa vähintään 150 cm korkeudelle lattiatasosta. Lapsiturvalaite tulee asentaa (=kiinnittää karmiin tai seinään) ketjulenkin päähän niin että ketju on kireällä koko ajan. Barnsäkerhetsdelen skall monteras på minst 150 cm höjd från golvet. Barnsäkerhetsdelen skall monteras där kedje-länken slutar (=fäst i karmen eller väggen) så att kedjan är spänd hela tiden Soveltuvuus / Tillämpning: Ketjulla käytettävät sisällä olevat tuotteet (rullakaihtimet, horisontaaliset kaihtimet Isotra tyyppi, pystykaihtimet). Produkter för innebruk (rullgardiner, horisontella gardiner typ Isotra, vertikala gardiner). Turvalaite kaihtimen naruun (kuva 1, 2, 3 ja 6) / Barnsäkerhets del för rullgardinens snöre (bild 1, 2, 3 och 6) Lapsiturvalaite tulee asentaa vähintään 150 cm korkeudelle lattiatasosta, jolla estetään lapsia ulottumasta kaihtimen naruun tai ketjuun ja irrottamasta sitä. Barnsäkerhetsdelen skall monteras på minst 150 cm höjd från golvet att barnet inte når rullgardinens snöre eller kedja och kan lösgöra dem. Soveltuvuus / Tillämpning: Narulla käytettävät sisällä olevat tuotteet (horisontaaliset kaihtimet, laskos- tai vekkikaihtimet). Produkter för innebruk som justeras med snören (horisontella gardiner, veckgardiner). Kuva / Bild 2

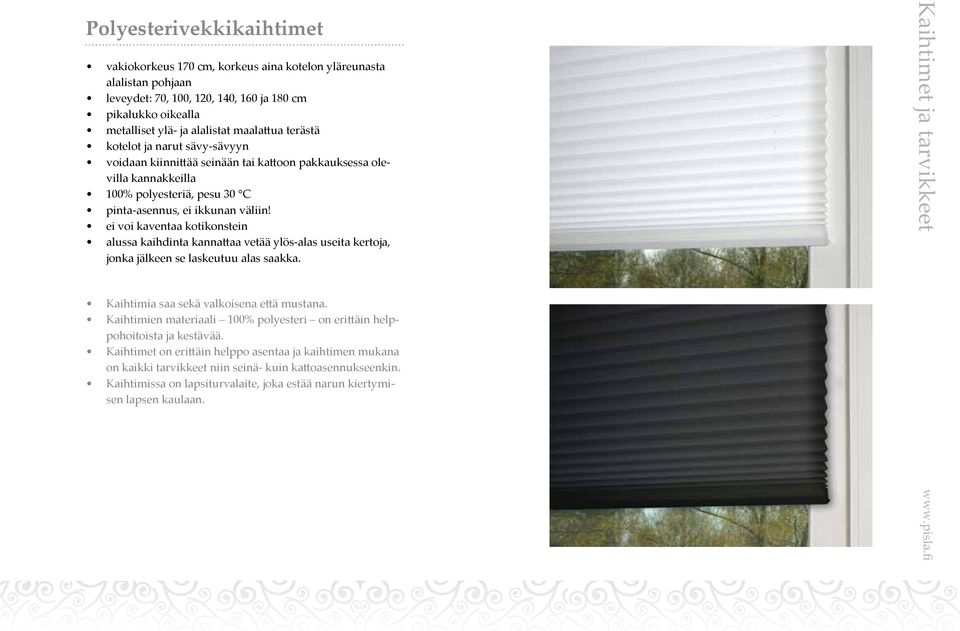

3 vakiokorkeus 170 cm, korkeus aina kotelon yläreunasta alalistan pohjaan leveydet: 70, 100, 120, 140, 160 ja 180 cm pikalukko oikealla metalliset ylä- ja alalistat maalattua terästä kotelot ja narut sävy-sävyyn voidaan kiinnittää seinään tai kattoon pakkauksessa olevilla kannakkeilla 100% polyesteriä, pesu 30 C pinta-asennus, ei ikkunan väliin! ei voi kaventaa kotikonstein alussa kaihdinta kannattaa vetää ylös-alas useita kertoja, jonka jälkeen se laskeutuu alas saakka. Polyesterivekkikaihtimet Kaihtimia saa sekä valkoisena että mustana. Kaihtimien materiaali 100% polyesteri on erittäin helppohoitoista ja kestävää. Kaihtimet on erittäin helppo asentaa ja kaihtimen mukana on kaikki tarvikkeet niin seinä- kuin kattoasennukseenkin. Kaihtimissa on lapsiturvalaite, joka estää narun kiertymisen lapsen kaulaan.

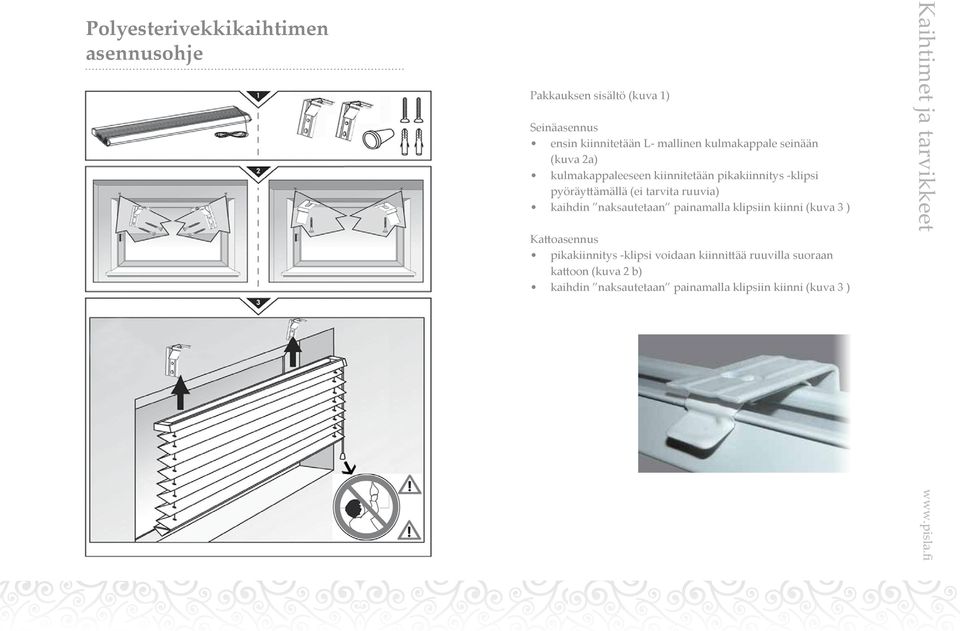

4 Pakkauksen sisältö (kuva 1) Seinäasennus ensin kiinnitetään L- mallinen kulmakappale seinään (kuva 2a) kulmakappaleeseen kiinnitetään pikakiinnitys -klipsi pyöräyttämällä (ei tarvita ruuvia) kaihdin naksautetaan painamalla klipsiin kiinni (kuva 3 ) Kattoasennus pikakiinnitys -klipsi voidaan kiinnittää ruuvilla suoraan kattoon (kuva 2 b) kaihdin naksautetaan painamalla klipsiin kiinni (kuva 3 ) Polyesterivekkikaihtimen asennusohje

5 vakiokorkeus 140 cm, korkeus aina kotelon yläreunasta alalistan pohjaan leveydet: 60, 80, 90, 100, 120, 140, 160 ja 180 cm 100 % polyesteristä valmistettu kaihdin, joka muistuttaa paperivekkikaihdinta, mutta omaa materiaalinsa puolesta aivan toisenlaiset ominaisuudet kaihtimet ovat kaksitoimiset. Niitä voi laskea ja nostaa perinteisen kaihtimen tapaan tai laskea kaihdinta yläosastaan alaosan jäädessä paikoilleen vaikkapa näkösuojaksi (aukko tulee ylös) kaihtimessa on murrettu elävän näköinen pinta kaihdin oikenee rutistuttuaankin alkuperäiseen muotoonsa kangas on pesunkestävä Plisé-kaihtimet Crushed Pearl -kankaassa on helmiäismäinen taustapuoli ja tätä kuosia on saatavana aluksi vaaleanvihreänä ja tummanharmaana. Crushed -kankaan molemmat puolet ovat samanlaisia ja sen värit ovat valkoinen ja ruskea. Kaihtimissa on lapsiturvalaite, joka estää narun kiertymisen lapsen kaulaan.

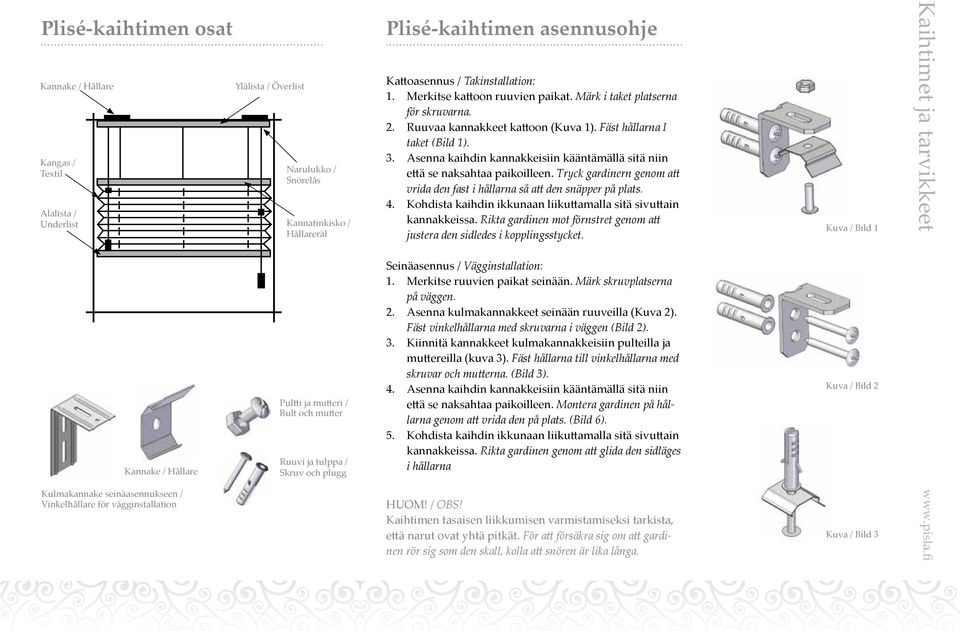

6 Plisé-kaihtimen asennusohje Ylälista / Överlist Kannake / Hållare Kangas / Textil Narulukko / Snörelås Alalista / Underlist Kannatinkisko / Hållareräl Pultti ja mutteri / Bult och mutter Kannake / Hållare Seinäasennus / Vägginstallation: 1. Merkitse ruuvien paikat seinään. Märk skruvplatserna på väggen. 2. Asenna kulmakannakkeet seinään ruuveilla (Kuva 2). Fäst vinkelhållarna med skruvarna i väggen (Bild 2). 3. Kiinnitä kannakkeet kulmakannakkeisiin pulteilla ja muttereilla (kuva 3). Fäst hållarna till vinkelhållarna med skruvar och mutterna. (Bild 3). 4. Asenna kaihdin kannakkeisiin kääntämällä sitä niin että se naksahtaa paikoilleen. Montera gardinen på hållarna genom att vrida den på plats. (Bild 6). 5. Kohdista kaihdin ikkunaan liikuttamalla sitä sivuttain kannakkeissa. Rikta gardinen genom att glida den sidläges i hållarna HUOM! / OBS! Kaihtimen tasaisen liikkumisen varmistamiseksi tarkista, että narut ovat yhtä pitkät. För att försäkra sig om att gardinen rör sig som den skall, kolla att snören är lika långa. Kuva / Bild 1 Kuva / Bild 2 Kuva / Bild 3 Kulmakannake seinäasennukseen / Vinkelhållare för vägginstallation Ruuvi ja tulppa / Skruv och plugg Kattoasennus / Takinstallation: 1. Merkitse kattoon ruuvien paikat. Märk i taket platserna för skruvarna. 2. Ruuvaa kannakkeet kattoon (Kuva 1). Fäst hållarna I taket (Bild 1). 3. Asenna kaihdin kannakkeisiin kääntämällä sitä niin että se naksahtaa paikoilleen. Tryck gardinern genom att vrida den fast i hållarna så att den snäpper på plats. 4. Kohdista kaihdin ikkunaan liikuttamalla sitä sivuttain kannakkeissa. Rikta gardinen mot förnstret genom att justera den sidledes i kopplingsstycket. Plisé-kaihtimen osat

7 vakiokorkeus 170 cm, korkeus putken yläreunasta alalistaan (kierros kangasta jäätävä putken ympärille) leveydet: 70, 100, 120, 140, 160, 180 ja 200 cm, mitat kankaan leveyksiä, kokonaisleveys + 5 cm putken paksuus mm leveydestä riippuen kankaat polyesteriä tai puuvillaa Laadukas PRESTO -sivusäätömekanismi (valkoinen) metallinen, ovaalinmuotoinen alalista viimeistelee kaihtimen voidaan kaventaa kotikonstein myös mittatilaustyönä leveyksiin cm, maksimikorkeus 250 cm. Rullakaihtimet Kaihtimissa on erittäin laaja kuosivalikoima - aina hillityistä sävyistä voimakkaampiin ja elävämpiin. Kuoseissa on vaihtoehtoja sekä pimentävinä että läpikuultavina. Kaihtimet on erittäin helppo asentaa ja kaihtimen mukana on kaikki tarvikkeet niin seinä- kuin kattoasennukseenkin. Kaihtimen kätisyys voidaan valita asennusvaiheessa. Kaihtimissa on lapsiturvalaite, joka estää narun tai ketjun kiertymisen lapsen kaulaan.

8 Rullakaihtimien mittatilaus jatkos yli 170 cm korkeissa ylhäällä leveydet kankaan leveyksiä asiakas valitsee kätisyyden (oikea/vasen) asentaessaan kaihtimet paikoilleen voidaan asentaa joko seinään tai kattoon pakkauksessa olevilla kannakkeilla syvennykseen asennettaessa ilmoitettava ns. piikki piikki mitta (kuva alla), esim. syvennyksen tarkka mitta on 150 cm, josta vähennetään 0,5 cm eli pp-mitta kaihtimelle on 149,5 cm syvennykseen mitoitettaessa kangas on 5 cm kapeampi pp-mittaa, joten ko. esimerkkikaihtimen kankaan leveys on 144,5 cm. minimileveys 40 cm maksimileveys cm kuosista riippuen maksimikorkeus cm kuosista riippuen ketjun pituus mainittava, mikäli normaalia pidempi Rullakaihtimet X cm - 0,5 cm = pp-mitta

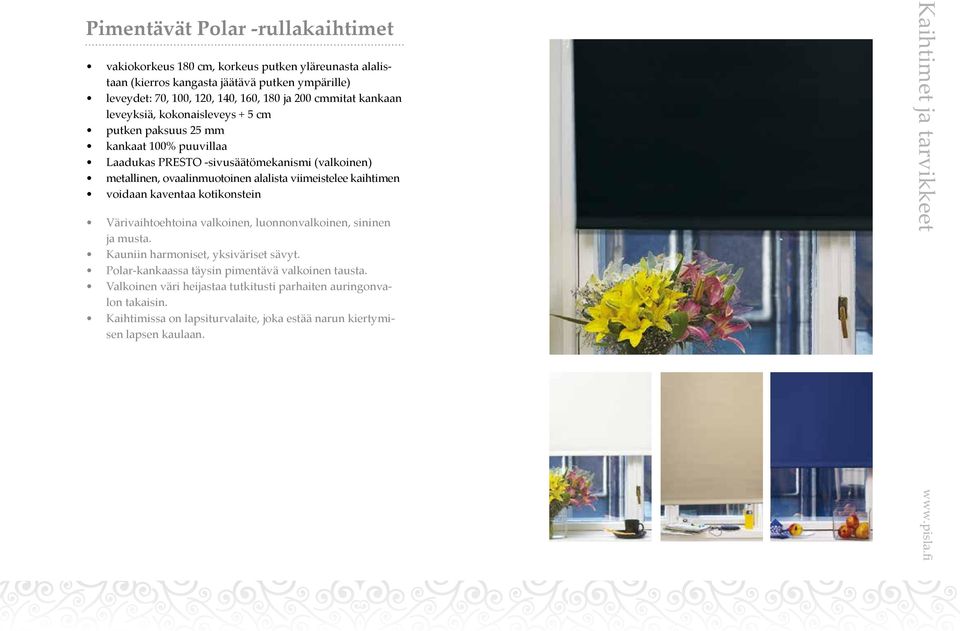

9 vakiokorkeus 180 cm, korkeus putken yläreunasta alalistaan (kierros kangasta jäätävä putken ympärille) leveydet: 70, 100, 120, 140, 160, 180 ja 200 cmmitat kankaan leveyksiä, kokonaisleveys + 5 cm putken paksuus 25 mm kankaat 100% puuvillaa Laadukas PRESTO -sivusäätömekanismi (valkoinen) metallinen, ovaalinmuotoinen alalista viimeistelee kaihtimen voidaan kaventaa kotikonstein Värivaihtoehtoina valkoinen, luonnonvalkoinen, sininen ja musta. Kauniin harmoniset, yksiväriset sävyt. Polar-kankaassa täysin pimentävä valkoinen tausta. Valkoinen väri heijastaa tutkitusti parhaiten auringonvalon takaisin. Kaihtimissa on lapsiturvalaite, joka estää narun kiertymisen lapsen kaulaan. Pimentävät Polar -rullakaihtimet

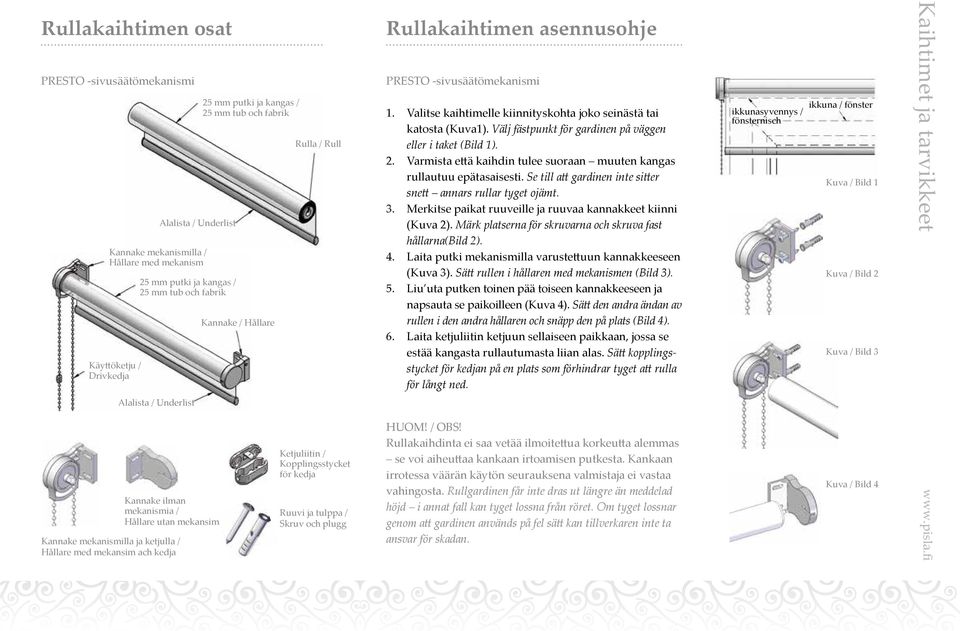

10 Rullakaihtimen asennusohje PRESTO -sivusäätömekanismi PRESTO -sivusäätömekanismi 25 mm putki ja kangas / 25 mm tub och fabrik Rulla / Rull Alalista / Underlist Kannake mekanismilla / Hållare med mekanism 25 mm putki ja kangas / 25 mm tub och fabrik Kannake / Hållare Käyttöketju / Drivkedja 1. Valitse kaihtimelle kiinnityskohta joko seinästä tai katosta (Kuva1). Välj fästpunkt för gardinen på väggen eller i taket (Bild 1). 2. Varmista että kaihdin tulee suoraan muuten kangas rullautuu epätasaisesti. Se till att gardinen inte sitter snett annars rullar tyget ojämt. 3. Merkitse paikat ruuveille ja ruuvaa kannakkeet kiinni (Kuva 2). Märk platserna för skruvarna och skruva fast hållarna(bild 2). 4. Laita putki mekanismilla varustettuun kannakkeeseen (Kuva 3). Sätt rullen i hållaren med mekanismen (Bild 3). 5. Liu uta putken toinen pää toiseen kannakkeeseen ja napsauta se paikoilleen (Kuva 4). Sätt den andra ändan av rullen i den andra hållaren och snäpp den på plats (Bild 4). 6. Laita ketjuliitin ketjuun sellaiseen paikkaan, jossa se estää kangasta rullautumasta liian alas. Sätt kopplingsstycket för kedjan på en plats som förhindrar tyget att rulla för långt ned. ikkunasyvennys / fönsternisch ikkuna / fönster Kuva / Bild 1 Rullakaihtimen osat Kuva / Bild 2 Kuva / Bild 3 Alalista / Underlist Ketjuliitin / Kopplingsstycket för kedja Kannake mekanismilla ja ketjulla / Hållare med mekansim ach kedja Ruuvi ja tulppa / Skruv och plugg Kuva / Bild 4 Kannake ilman mekanismia / Hållare utan mekansim HUOM! / OBS! Rullakaihdinta ei saa vetää ilmoitettua korkeutta alemmas se voi aiheuttaa kankaan irtoamisen putkesta. Kankaan irrotessa väärän käytön seurauksena valmistaja ei vastaa vahingosta. Rullgardinen får inte dras ut längre än meddelad höjd i annat fall kan tyget lossna från röret. Om tyget lossnar genom att gardinen används på fel sätt kan tillverkaren inte ta ansvar för skadan.

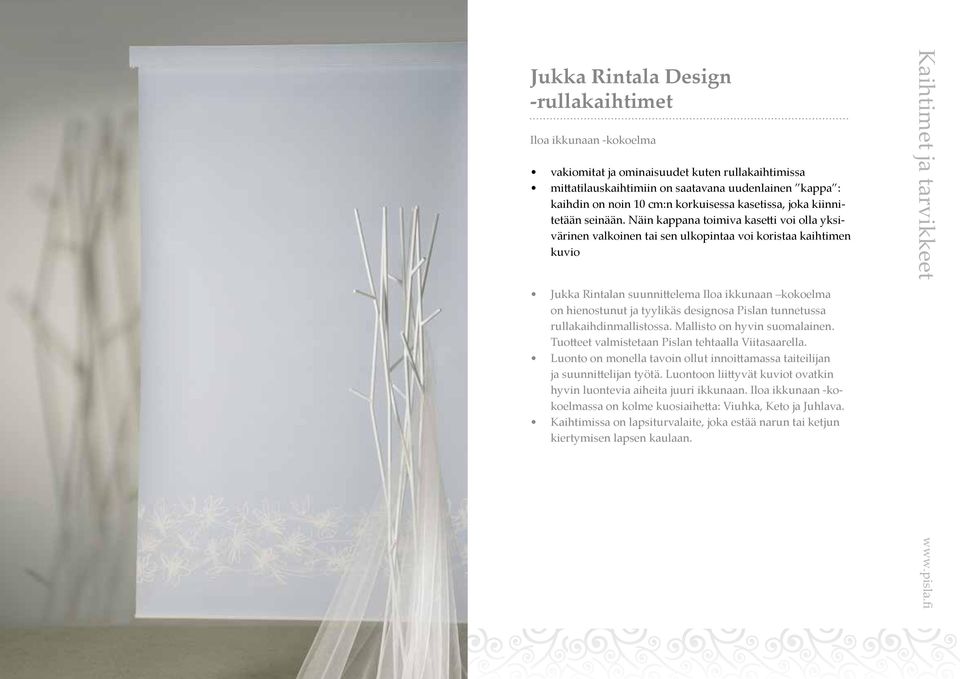

11 Iloa ikkunaan -kokoelma vakiomitat ja ominaisuudet kuten rullakaihtimissa mittatilauskaihtimiin on saatavana uudenlainen kappa : kaihdin on noin 10 cm:n korkuisessa kasetissa, joka kiinnitetään seinään. Näin kappana toimiva kasetti voi olla yksivärinen valkoinen tai sen ulkopintaa voi koristaa kaihtimen kuvio Jukka Rintala Design -rullakaihtimet Jukka Rintalan suunnittelema Iloa ikkunaan kokoelma on hienostunut ja tyylikäs designosa Pislan tunnetussa rullakaihdinmallistossa. Mallisto on hyvin suomalainen. Tuotteet valmistetaan Pislan tehtaalla Viitasaarella. Luonto on monella tavoin ollut innoittamassa taiteilijan ja suunnittelijan työtä. Luontoon liittyvät kuviot ovatkin hyvin luontevia aiheita juuri ikkunaan. Iloa ikkunaan -kokoelmassa on kolme kuosiaihetta: Viuhka, Keto ja Juhlava. Kaihtimissa on lapsiturvalaite, joka estää narun tai ketjun kiertymisen lapsen kaulaan.

12 Jukka Rintala Design -rullakaihtimen asennusohje 1. Valitse kaihtimelle kiinnityskohta joko seinästä tai katosta. Välj fästpunkt för gardinen på väggen eller i taket. 2. Varmista että kaihdin tulee suoraan muuten kangas rullautuu epätasaisesti. Se till att gardinen inte sitter snett annars rullar tyget ojämt. 3. Merkitse paikat ruuveille ja ruuvaa kannakkeet kiinni. Märk platserna för skruvarna och skruva fast hållarna. 4. Laita putki mekanismilla varustettuun kannakkeeseen. Sätt rullen i hållaren med mekanismen. 5. Liu uta putken toinen pää toiseen kannakkeeseen ja napsauta se paikoilleen. Sätt den andra ändan av rullen i den andra hållaren och snäpp den på plats. 6. Laita ketjuliitin ketjuun sellaiseen paikkaan, jossa se estää kangasta rullautumasta liian alas. Sätt kopplingsstycket för kedjan på en plats som förhindrar tyget att rulla för långt ned. Kaihdinta voidaan kaventaa kotikonstein (katkaise yläputki ja alaputki rautasahalla sopivan levyiseksi ja leikkaa kangas muutama mm kapeammaksi). Kuva 3. HUOM. Vähintään yksi kierros putken ympäri HUOM! / OBS! Rullakaihdinta ei saa vetää ilmoitettua korkeutta alemmas se voi aiheuttaa kankaan irtoamisen putkesta. Kankaan irrotessa väärän käytön seurauksena valmistaja ei vastaa vahingosta. Rullgardinen får inte dras ut längre än meddelad höjd i annat fall kan tyget lossna från röret. Om tyget lossnar genom att gardinen används på fel sätt kan tillverkaren inte ta ansvar för skadan.

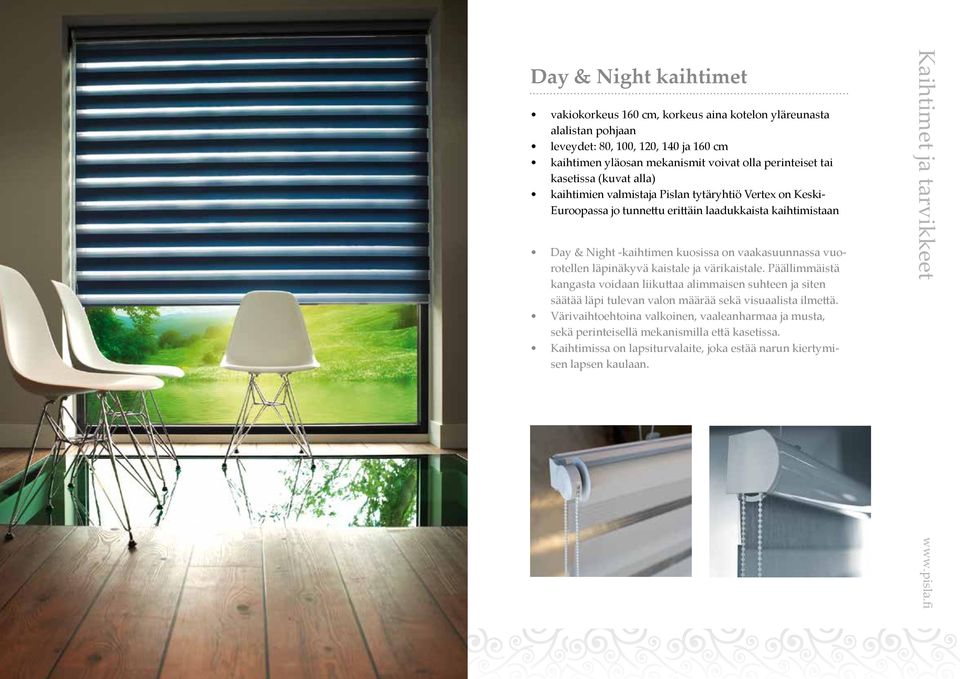

13 vakiokorkeus 160 cm, korkeus aina kotelon yläreunasta alalistan pohjaan leveydet: 80, 100, 120, 140 ja 160 cm kaihtimen yläosan mekanismit voivat olla perinteiset tai kasetissa (kuvat alla) kaihtimien valmistaja Pislan tytäryhtiö Vertex on KeskiEuroopassa jo tunnettu erittäin laadukkaista kaihtimistaan Day & Night -kaihtimen kuosissa on vaakasuunnassa vuorotellen läpinäkyvä kaistale ja värikaistale. Päällimmäistä kangasta voidaan liikuttaa alimmaisen suhteen ja siten säätää läpi tulevan valon määrää sekä visuaalista ilmettä. Värivaihtoehtoina valkoinen, vaaleanharmaa ja musta, sekä perinteisellä mekanismilla että kasetissa. Kaihtimissa on lapsiturvalaite, joka estää narun kiertymisen lapsen kaulaan. Day & Night kaihtimet

14 D&N mekanismi ja kannake / D&N mekanism och hållare Putki 17,5 mm / Tub 17,5 mm Kannake / Hållare Ohjauskisko / Ledningrål Kannake / Hållare D&N kannake / D&N hållare Käyttöketju / Drivkedja Alalista / Underlist Kannake / Hållare Ketjuliitin / Kopplingsstycket för kedja 1. Valitse kaihtimelle kiinnityskohta joko seinästä tai katosta. Välj fästpunkt för gardinen på väggen eller i taket. 2. Varmista että kaihdin tulee suoraan muuten kangas rullautuu epätasaisesti. Se till att gardinen inte sitter snett annars rullar tyget ojämt. 3. Merkitse paikat ruuveille. Märk platserna för skruvarna. 4. Ruuvaa kannakkeet kiinni (Kuva 1). Paina kaihdin kannakkeisiinniin että se naksahtaa paikoilleen (Kuva 2). Skruva fast hållarna (Bild 1). Tryck gardinern fast i hållarna så att den snäpper på plats (Bild 2). 5. Laita ketjuliitin ketjuun sellaiseen paikkaan, jossa se estää kangasta rullautumasta liian alas. Sätt kopplingsstycket för kedjan på en plats som förhindrar tyget att rulla för långt ned. 6. Kohdista kaihdin ikkunaan liikuttamalla sitä sivuttain kannakkeissa. Rikta gardinen mot förnstret genom att justera den sidledes i kopplingsstycket. HUOM! / OBS! Rullakaihdinta ei saa vetää ilmoitettua korkeutta alemmas se voi aiheuttaa kankaan irtoamisen putkesta. Kankaan irrotessa väärän käytön seurauksena valmistaja ei vastaa vahingosta. Rullgardinen får inte dras ut längre än meddelad höjd i annat fall kan tyget lossna från röret. Om tyget lossnar genom att gardinen används på fel sätt kan tillverkaren inte ta ansvar för skadan. Kuva / Bild 1 Kuva / Bild 2 Kuva / Bild 3 Ruuvi ja tulppa / Skruv och plugg Day & Night kaihtimen asennusohje Day & Night kaihtimen osat

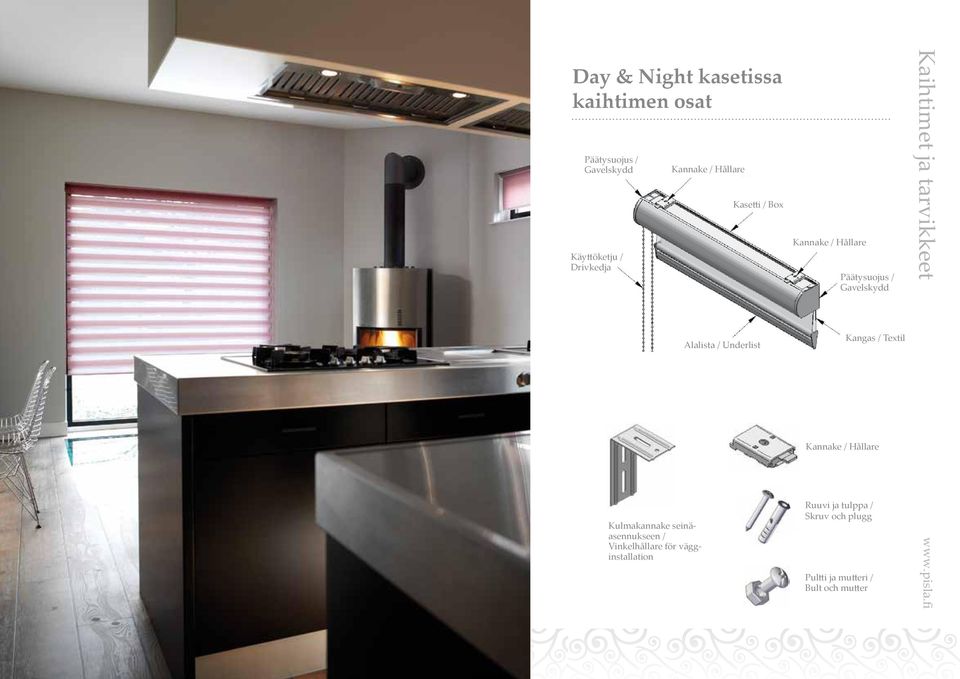

15 Day & Night kasetissa kaihtimen osat Päätysuojus / Gavelskydd Kannake / Hållare Kasetti / Box Kannake / Hållare Käyttöketju / Drivkedja Päätysuojus / Gavelskydd Alalista / Underlist Day & Night kaihdin kasetissa Kangas / Textil Kannake / Hållare Pultti ja mutteri / Bult och mutter Kulmakannake seinäasennukseen / Vinkelhållare för vägginstallation Ruuvi ja tulppa / Skruv och plugg

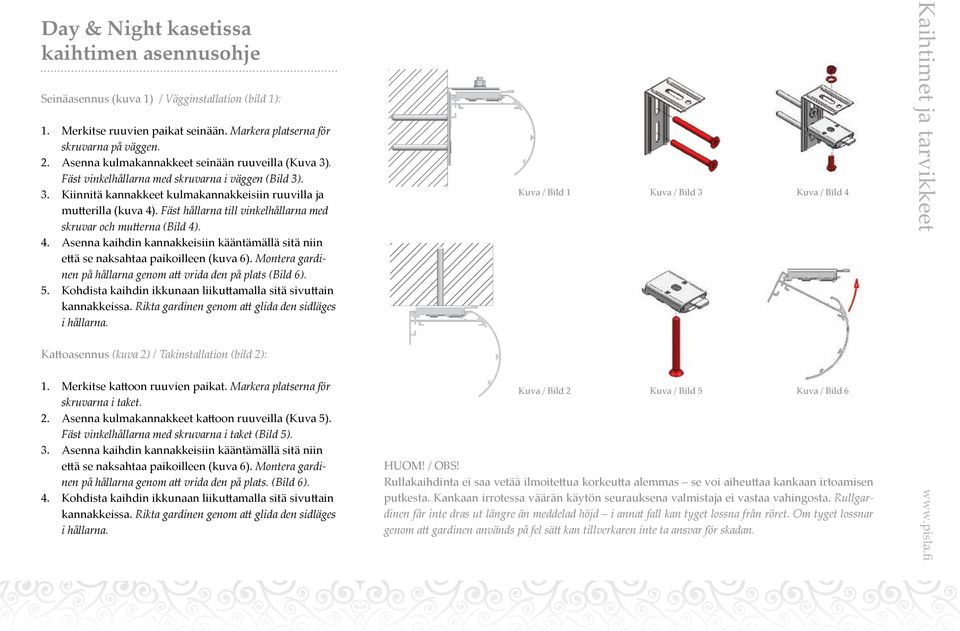

16 Seinäasennus (kuva 1) / Vägginstallation (bild 1): 1. Merkitse ruuvien paikat seinään. Markera platserna för skruvarna på väggen. 2. Asenna kulmakannakkeet seinään ruuveilla (Kuva 3). Fäst vinkelhållarna med skruvarna i väggen (Bild 3). 3. Kiinnitä kannakkeet kulmakannakkeisiin ruuvilla ja mutterilla (kuva 4). Fäst hållarna till vinkelhållarna med skruvar och mutterna (Bild 4). 4. Asenna kaihdin kannakkeisiin kääntämällä sitä niin että se naksahtaa paikoilleen (kuva 6). Montera gardinen på hållarna genom att vrida den på plats (Bild 6). 5. Kohdista kaihdin ikkunaan liikuttamalla sitä sivuttain kannakkeissa. Rikta gardinen genom att glida den sidläges i hållarna. Kuva / Bild 1 Kuva / Bild 3 Kuva / Bild 4 Kuva / Bild 2 Kuva / Bild 5 Kuva / Bild 6 Day & Night kasetissa kaihtimen asennusohje Kattoasennus (kuva 2) / Takinstallation (bild 2): HUOM! / OBS! Rullakaihdinta ei saa vetää ilmoitettua korkeutta alemmas se voi aiheuttaa kankaan irtoamisen putkesta. Kankaan irrotessa väärän käytön seurauksena valmistaja ei vastaa vahingosta. Rullgardinen får inte dras ut längre än meddelad höjd i annat fall kan tyget lossna från röret. Om tyget lossnar genom att gardinen används på fel sätt kan tillverkaren inte ta ansvar för skadan. 1. Merkitse kattoon ruuvien paikat. Markera platserna för skruvarna i taket. 2. Asenna kulmakannakkeet kattoon ruuveilla (Kuva 5). Fäst vinkelhållarna med skruvarna i taket (Bild 5). 3. Asenna kaihdin kannakkeisiin kääntämällä sitä niin että se naksahtaa paikoilleen (kuva 6). Montera gardinen på hållarna genom att vrida den på plats. (Bild 6). 4. Kohdista kaihdin ikkunaan liikuttamalla sitä sivuttain kannakkeissa. Rikta gardinen genom att glida den sidläges i hållarna.

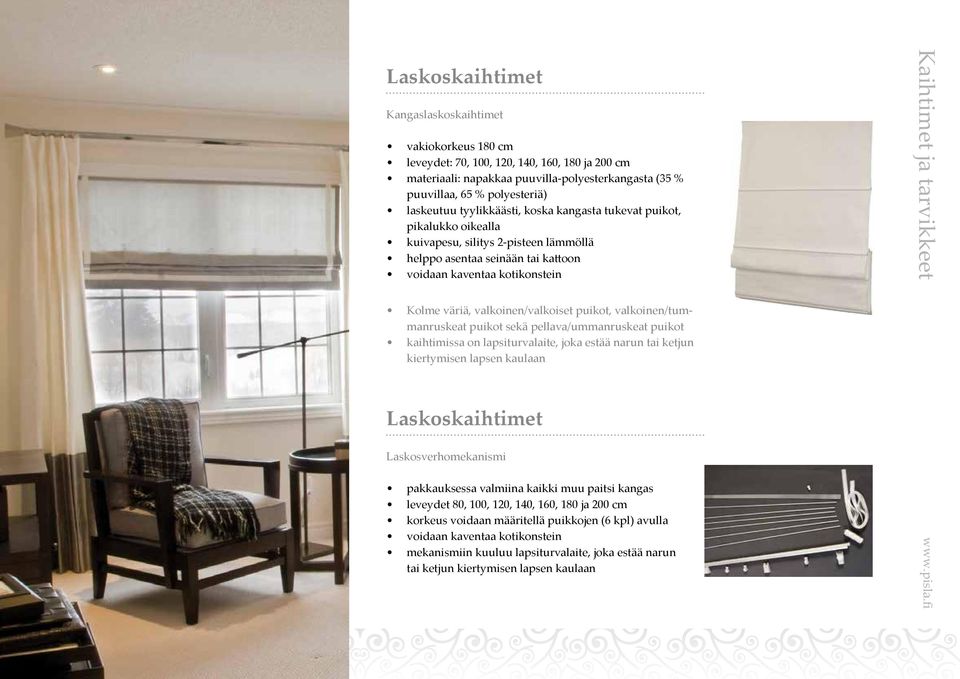

17 Kangaslaskoskaihtimet vakiokorkeus 180 cm leveydet: 70, 100, 120, 140, 160, 180 ja 200 cm materiaali: napakkaa puuvilla-polyesterkangasta (35 % puuvillaa, 65 % polyesteriä) laskeutuu tyylikkäästi, koska kangasta tukevat puikot, pikalukko oikealla kuivapesu, silitys 2-pisteen lämmöllä helppo asentaa seinään tai kattoon voidaan kaventaa kotikonstein Laskoskaihtimet Kolme väriä, valkoinen/valkoiset puikot, valkoinen/tummanruskeat puikot sekä pellava/ummanruskeat puikot kaihtimissa on lapsiturvalaite, joka estää narun tai ketjun kiertymisen lapsen kaulaan Laskoskaihtimet Laskosverhomekanismi pakkauksessa valmiina kaikki muu paitsi kangas leveydet 80, 100, 120, 140, 160, 180 ja 200 cm korkeus voidaan määritellä puikkojen (6 kpl) avulla voidaan kaventaa kotikonstein mekanismiin kuuluu lapsiturvalaite, joka estää narun tai ketjun kiertymisen lapsen kaulaan

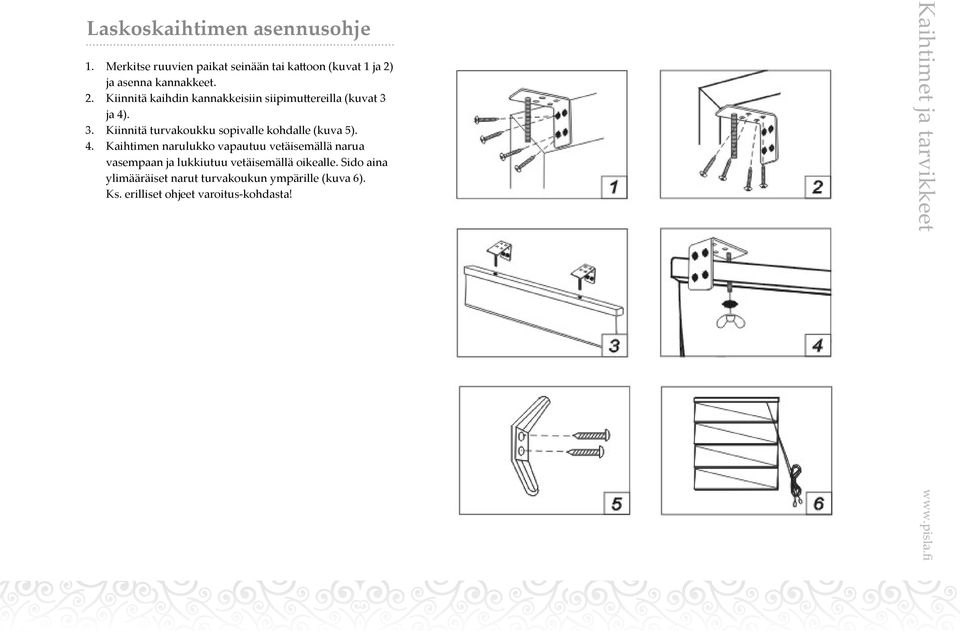

18 1. Merkitse ruuvien paikat seinään tai kattoon (kuvat 1 ja 2) ja asenna kannakkeet. 2. Kiinnitä kaihdin kannakkeisiin siipimuttereilla (kuvat 3 ja 4). 3. Kiinnitä turvakoukku sopivalle kohdalle (kuva 5). 4. Kaihtimen narulukko vapautuu vetäisemällä narua vasempaan ja lukkiutuu vetäisemällä oikealle. Sido aina ylimääräiset narut turvakoukun ympärille (kuva 6). Ks. erilliset ohjeet varoitus-kohdasta! Laskoskaihtimen asennusohje

19 Kaaviokuva laskosverhosta mekanismeineen ikkunan puolelta Pakkauksessa valmiina kaikki muu, paitsi kangas. kannakkeet Osaluettelo Ylälista Tarranauha Nostonaru Naruohjain Narulukko Laskosnauha Puikot Alapaino Kannake Purjerengas Narutulppa Ruuvit, tulpat Top velcro profile 1 x cm Velcro female 1 x cm Lift string 10-36,8 m String eye 3 6 kpl String lock 1 kpl Pocket tape 1,7-2,0 x cm Fiber bar 6 x cm Alu bottom weight 1 x cm Wall/ceiling bracket 5 cm 2 4 kpl Sail ring 8/13 clear 3 6 kpl String cap 1 kpl Screws, plugs 2 4 kpl ylälista narulukko naruohjaimet Laskoskaihtimen valmistus laskosverhomekanismilla laskosnauhat + puikot purjerenkaat alapaino kannake naruohjain Kuva 1 Kuva 2 Kuva 3 Kuva 4 Yleiskuva ylälistasta siihen tulevat osat kiinnitettynä Naruohjaimen painaminen paikoilleen Narulukon painaminen paikoilleen Yläkiskon painaminen kannakkeisiin (kuvassa ei verho mukana) ikkunan puolelta narulukko

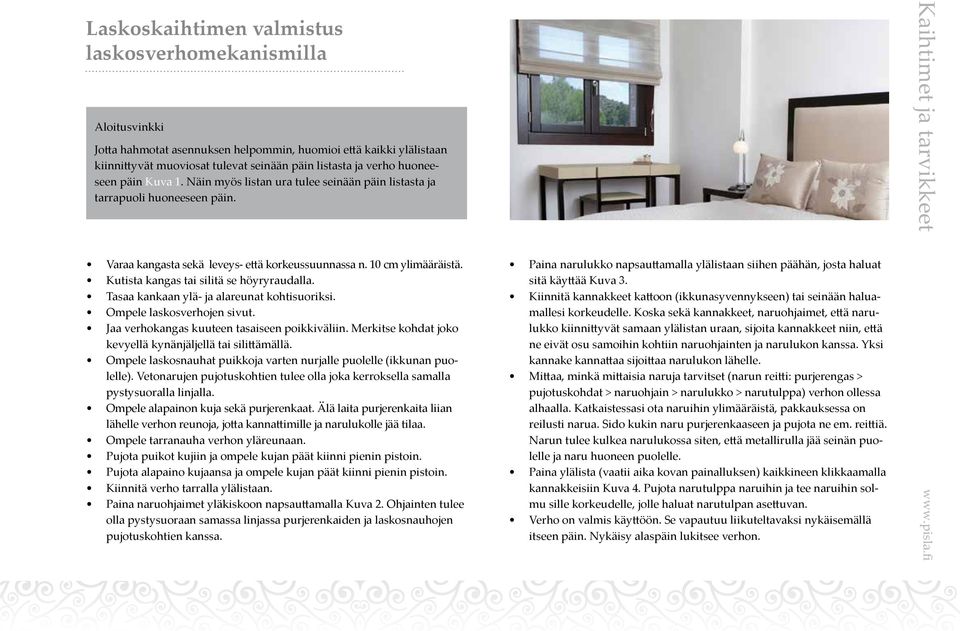

20 Laskoskaihtimen valmistus laskosverhomekanismilla Aloitusvinkki Jotta hahmotat asennuksen helpommin, huomioi että kaikki ylälistaan kiinnittyvät muoviosat tulevat seinään päin listasta ja verho huoneeseen päin Kuva 1. Näin myös listan ura tulee seinään päin listasta ja tarrapuoli huoneeseen päin. Paina narulukko napsauttamalla ylälistaan siihen päähän, josta haluat sitä käyttää Kuva 3. Kiinnitä kannakkeet kattoon (ikkunasyvennykseen) tai seinään haluamallesi korkeudelle. Koska sekä kannakkeet, naruohjaimet, että narulukko kiinnittyvät samaan ylälistan uraan, sijoita kannakkeet niin, että ne eivät osu samoihin kohtiin naruohjainten ja narulukon kanssa. Yksi kannake kannattaa sijoittaa narulukon lähelle. Mittaa, minkä mittaisia naruja tarvitset (narun reitti: purjerengas > pujotuskohdat > naruohjain > narulukko > narutulppa) verhon ollessa alhaalla. Katkaistessasi ota naruihin ylimääräistä, pakkauksessa on reilusti narua. Sido kukin naru purjerenkaaseen ja pujota ne em. reittiä. Narun tulee kulkea narulukossa siten, että metallirulla jää seinän puolelle ja naru huoneen puolelle. Paina ylälista (vaatii aika kovan painalluksen) kaikkineen klikkaamalla kannakkeisiin Kuva 4. Pujota narutulppa naruihin ja tee naruihin solmu sille korkeudelle, jolle haluat narutulpan asettuvan. Verho on valmis käyttöön. Se vapautuu liikuteltavaksi nykäisemällä itseen päin. Nykäisy alaspäin lukitsee verhon. Varaa kangasta sekä leveys- että korkeussuunnassa n. 10 cm ylimääräistä. Kutista kangas tai silitä se höyryraudalla. Tasaa kankaan ylä- ja alareunat kohtisuoriksi. Ompele laskosverhojen sivut. Jaa verhokangas kuuteen tasaiseen poikkiväliin. Merkitse kohdat joko kevyellä kynänjäljellä tai silittämällä. Ompele laskosnauhat puikkoja varten nurjalle puolelle (ikkunan puolelle). Vetonarujen pujotuskohtien tulee olla joka kerroksella samalla pystysuoralla linjalla. Ompele alapainon kuja sekä purjerenkaat. Älä laita purjerenkaita liian lähelle verhon reunoja, jotta kannattimille ja narulukolle jää tilaa. Ompele tarranauha verhon yläreunaan. Pujota puikot kujiin ja ompele kujan päät kiinni pienin pistoin. Pujota alapaino kujaansa ja ompele kujan päät kiinni pienin pistoin. Kiinnitä verho tarralla ylälistaan. Paina naruohjaimet yläkiskoon napsauttamalla Kuva 2. Ohjainten tulee olla pystysuoraan samassa linjassa purjerenkaiden ja laskosnauhojen pujotuskohtien kanssa.

21 vakiokorkeus 160 cm leveydet 60, 80, 100, 120, 140, 160, 180 cm materiaali: bambu pikalukko oikealla pinta-asennus, ei ikkunan väliin ei mittatilaustyönä ei ole kosteus- tai homesuojattu ja voi homehtua kosteassa tilassa Kaihdinta on tummanruskeana ja valkoisena Kaihdin on erittäin helppo asentaa ja kaihtimen mukana on kaikki tarvikkeet niin seinä- kuin kattoasennukseenkin. Kaihdin voidaan kaventaa kotikonstein. Kaihtimissa on lapsiturvalaite, joka estää narun tai ketjun kiertymisen lapsen kaulaan. Bambulaskoskaihdin

22 1. Merkitse ruuvien paikat seinään tai kattoon (kuva 1) ja asenna kannakkeet. 2. Kiinnitä kaihdin kannakkeisiin siipimuttereilla (kuva 3). 3. Kiinnitä turvakoukku sopivalle kohdalle (kuva 4). 4. Kaihtimen narulukko vapautuu vetäisemällä narua vasempaan ja lukkiutuu vetäisemällä oikealle. Sido aina ylimääräiset narut turvakoukun ympärille (kuva 4). Ks. erilliset ohjeet varoitus-kohdasta! Bambulaskosverhoa voi tarvittaessa kaventaa (kuva 2). Bambulaskoskaihtimen asennusohje
