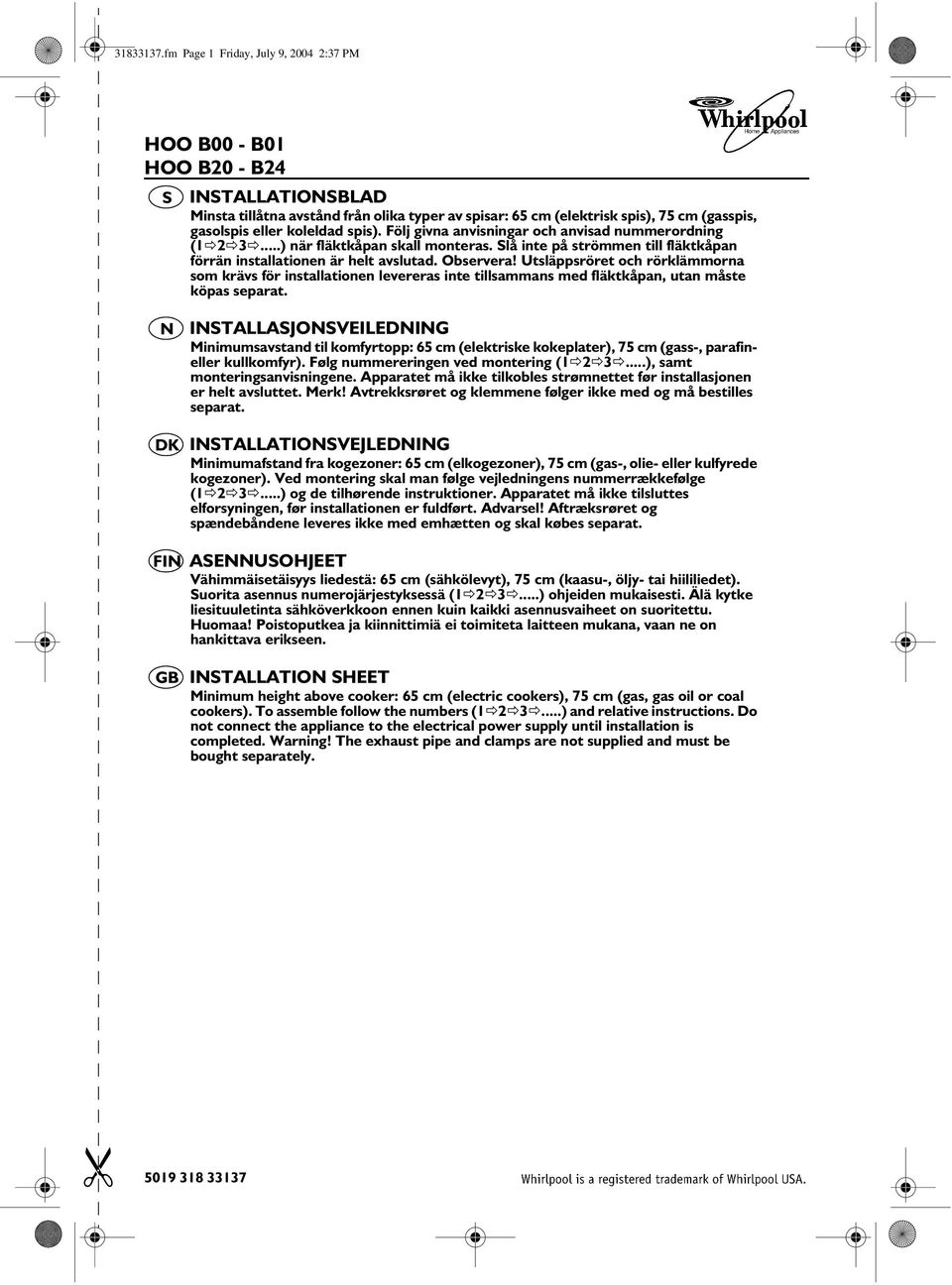

1 fm Page 1 Friday, July 9, :37 PM ITALLATIOBLAD Minsta tillåtna avstånd från olika typer av spisar: 65 cm (elektrisk spis), 75 cm (gasspis, gasolspis eller koleldad spis). Följ givna anvisningar och anvisad nummerordning (1Ö2Ö3Ö...) när fläktkåpan skall monteras. lå inte på strömmen till fläktkåpan förrän installationen är helt avslutad. Observera! Utsläppsröret och rörklämmorna som krävs för installationen levereras inte tillsammans med fläktkåpan, utan måste köpas separat. DK ITALLAJOVEILEDIG Minimumsavstand til komfyrtopp: 65 cm (elektriske kokeplater), 75 cm (gass-, parafineller kullkomfyr). Følg nummereringen ved montering (1Ö2Ö3Ö...), samt monteringsanvisningene. Apparatet må ikke tilkobles strømnettet før installasjonen er helt avsluttet. Merk! Avtrekksrøret og klemmene følger ikke med og må bestilles separat. ITALLATIOVEJLEDIG Minimumafstand fra kogezoner: 65 cm (elkogezoner), 75 cm (gas-, olie- eller kulfyrede kogezoner). Ved montering skal man følge vejledningens nummerrækkefølge (1Ö2Ö3Ö...) og de tilhørende instruktioner. Apparatet må ikke tilsluttes elforsyningen, før installationen er fuldført. Advarsel! Aftræksrøret og spændebåndene leveres ikke med emhætten og skal købes separat. FI AEUOHJEET Vähimmäisetäisyys liedestä: 65 cm (sähkölevyt), 75 cm (kaasu-, öljy- tai hiililiedet). uorita asennus numerojärjestyksessä (1Ö2Ö3Ö...) ohjeiden mukaisesti. Älä kytke liesituuletinta sähköverkkoon ennen kuin kaikki asennusvaiheet on suoritettu. Huomaa! Poistoputkea ja kiinnittimiä ei toimiteta laitteen mukana, vaan ne on hankittava erikseen. ITALLATIO HEET Minimum height above cooker: 65 cm (electric cookers), 75 cm (gas, gas oil or coal cookers). To assemble follow the numbers (1Ö2Ö3Ö...) and relative instructions. Do not connect the appliance to the electrical power supply until installation is completed. Warning! The exhaust pipe and clamps are not supplied and must be bought separately.

2 fm Page 2 Friday, July 9, :37 PM

3 fm Page 3 Friday, July 9, :37 PM

4 fm Page 11 Friday, July 9, :37 PM AEU - KOKOAMIOHJEET Tietoja liesituulettimen asennusta varten: Älä kytke liesituuletinta sähköverkkoon asennusvaiheiden aikana. Huomio! Pakkauksen polystyreenisuojusten sisällä on kaksi kiinnitystukea. Yksi tuki on oikea R ja toinen vasen L (katso tukien merkintää). 1. Kiinnitä tuet D (Kuva 1) kalusteen sivuseiniin kahdella pitkällä ruuvilla (oikea tuki R oikealle puolelle ja vasen tuki L vasemmalle puolelle), aseta tuki alareunan kohdalle. Aseta tuki kiinni kalusteen takareunaan. Muista, että tuen takareuna vastaa liesituulettimen takareunaa. Tee kalusteen kattoon reikä poistoputkea ja sähköjohtoa varten. 2. ijoita liesituuletin kalusteeseen. Liesituulettimen tuen E täytyy olla kalusteen tuen D yläpuolella (Kuvat 1-2). Pujota sähköjohto sitä varten tehtyyn aukkoon. 3. Kiinnitä liesituuletin kahdella ruuvilla edestä (Kuva 2 - yksi kummallakin puolella) 4. Kytke laite kodin sähköverkkoon. Verkkoon kytketään jännite vasta asennuksen päätyttyä. 5. Jos liesituuletin ei ole tarkalleen kalusteen alareunan kohdalla, säädä asentoa löysäämällä ruuveja P liesituulettimeen kiinnitetyissä tuissa E (Kuva 3), näin voit säätää liesituulettimen ja kalusteen samalle tasolle. Kiristä sitten ruuvit. 6. äädä ulosvedettävän osan liike kalusteen syvyyden mukaan pidäkkeillä F (Kuva 5). äin saat etupaneelin asetettua samalla tasolle kalusteen kanssa. a. Löysää pidäkkeiden ruuvit F; b. siirrä pidäkkeitä tarpeen mukaan taakse- tai eteenpäin; c. kiristä pidäkkeiden ruuvit. 7. Asenna poistoputken mukana toimitettu liitosrengas C jonka läpimitan tulee vastata putkea (Kuva 4). Poistoputken täytyy olla tarpeeksi pitkä, jotta se yltää ulos (imuversio) tai kalusteen kattoon (suodatinversio). 8. Kiinnitä liitosrengas C (se naksahtaa paikalleen) liesituulettimen ylempään ilman ulostuloon. Asentamisen helpottamiseksi renkaassa on merkki G, jonka täytyy tulla ylemmässä ilman ulostulossa olevan kolon H kohdalle. 9. Päätä poistoputken asentaminen. Aseta paikalleen rasvasuodatin, kytke liesituuletin sähköverkkoon ja tarkista liesituulettimen toiminta. DK FI
