1 Kierrekaihtimet

2 2

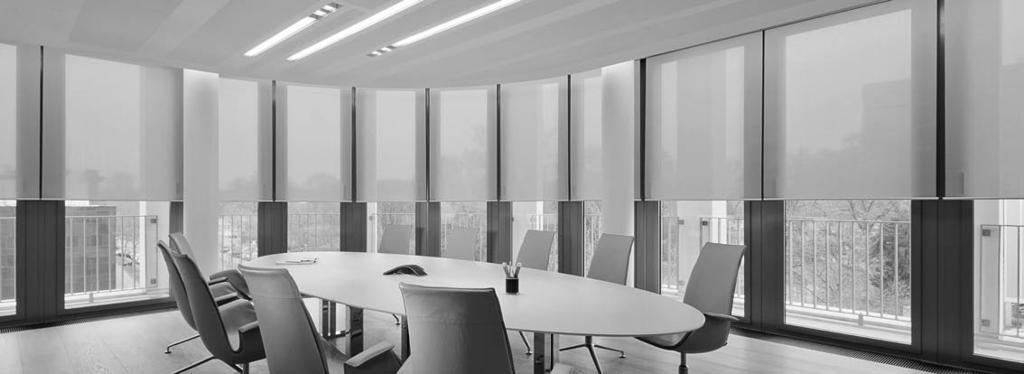

3 Ketjukäyttöinen kierrekaihdin Ominaisuudet Hiljainen, huoltoa tarvitsematon erittäin laadukas ketjutoiminen kierrekaihdinjärjestelmä ihanteellinen niin julkisiin tiloihin kuin kotiinkin. Maksimileveys: 240 cm Maksimikorkeus: cm Maksimipinta-ala: 7,2 m² Tekstiilin maksimipaino: 3,0 kg Kierrekaihdinjärjestelmän maksimimitat riippuvat valitun tekstiilin ja alapainoprofiilin kokonaispainosta. Maksimileveyttä ja -korkeutta ei voi ylittää. Kahden järjestelmän asennus rinnakkain minimoi valon pääsyn kaihtimien välistä. Alapaino valkoiseksi polttomaalattuna tai anodisoituna alu. Helppo asennus Lisätarvikkeena saatavana asennusprofiili, johon kaihdin ja kannattimet asennetaan valmiiksi, jolloin varsinainen asennus nopeutuu. Kannatinsuojat toimitetaan Saatavana myös järjestelmää vakauttava sivuohjain. Laaja tekstiilivalikoima tarjoaa maksimaalisen aurinkosuojan ja pimennyksen. Lapsiturvalukko lisävarusteena. 3

4 Putkiprofiili, taivutukset ja toimitussisältö 41 Kaihdinta ei voi taivuttaa Täydellinen Silent Gliss -kierrekaihdinjärjestelmä sisältää tekstiilit, värit, määrät, leveydet ja korkeudet. Vakiokannattimet kattoon, syvennykseen tai seinään kiinnittämistä varten. Mitoitus A E E B C A: Järjestelmän leveys B: Järjestelmän korkeus C: Kankaan leveys D: Järjestelmä tule asentaa niin että turvakiinnike on vähintään 150 cm lattiasta, asennuskorkeus tulee ilmoittaa tilauksen yhteydessä. Huomaa: Jos päätykannattimien suojukset jätetään pois, kokonaisleveys pienenee 4 mm (2 x 2 mm)! D Huom! Mitat muuttuvat jos käytetään sivuohjausvaijeria. Mitoitus: kaksi kaihdinta rinnakkain A 1 A C 1 C 2 24 B A: Järjestelmien kokonaisleveys B: Järjestelmän korkeus C: Tekstiilin leveys Huomaa: Jos päätykannattimien suojukset jätetään pois, kokonaisleveys pienenee 4 mm (2 x 2 mm)! Huom! Mitat muuttuvat jos käytetään sivuohjausvaijeria. Järjestelmän mitat 2,4 m 60 cm 3 m 7.2 m² 3 kg 4

5 Huom! Järjestelmän maksimileveys ja -korkeus riippuvat kankaan ominaisuuksista. Järjestelmät <60 cm leveydellä toimitetaan asennusprofiililla. Maksimikorkeus Asennus seinään Kankaan paksuus mm Enimmäiskorkeus cm Asennus kattoon Kankaan paksuus mm Enimmäiskorkeus cm 280 Erityisominaisuudet Kaksi kaihdinta rinnakkain Välikannattimen suojus SG Kaihdinjärjestelmää vakauttava sivuohjain (kaltevuus maks. 15 ) Yksittäinen järjestelmä A B Kaksoisjärjestelmä A: Sivuohjaimen asennus ikkunan kehyksen sisä. B: Sivuohjaimen asennus ikkunan kehyksen etu. A B Järjestelmään saatavana sivuohjain, minkä ansiosta se soveltuu myös kohteisiin, joiden kaltevuus on enintään 15. 5

6 Säädettävä rajoitin Lisätarvikkeena saatavana rajoitin, joka mahdollistaa säätämisen ylä- tai ala-asentoon säädettäessä esimerkiksi korkeutta ikkunan kehykseen nähden. Lapsilukko SG 102 Lapsilukko 102 vapauttaa ketjun, kun siihen kohdistuu yli 6 kilogramman voima. Asennusohje Päätykannattimien asennustavat A B C A: Asennus kattoon B: Asennus syvennykseen C: Asennus seinään Järjestelmä tule asentaa niin että turvakiinnike on vähintään 150 cm lattiasta, asennuskorkeus tulee ilmoittaa tilauksen yhteydessä. 6

7 Helppo kiinnitys ja irrotus A: Pane kierrekaihtimen ketjun puoli asennettuun kiinnikkeeseen. B: Napsauta kierrekaihdin toiselle asennettuun kiinnikkeeseen. C: Käytä kierrekaihtimen irrottamiseen pientä ruuvitalttaa. A B C Vaihtoehtoinen kannatinprofiilin asennus SG Järjestelmä voidaan asentaa valmiiksi kannatinprofiiliin 10534, jolloin paikalleen asennus on nopeampaa. Asenna järjestelmä kattokannattimilla 3033 tai 30 tai pikakiinnikkeillä Asennusvaihtoehdot Asennus kattoon Kannattimen ruuvisuoja 7

8 Asennus kattoon kannatinprofiililla ja kattokannattimilla 3033 tai 30 min Kannatin Asennusprofiili 105 Asennus kattoon kannatinprofiililla ja pikakiinnikkeillä Quick clip pidike Asennusprofiili 105 8

9 Asennus seinään min Kannattimen ruuvisuoja Asennus seinään kannatinprofiililla ja kattokannattimilla 3033 tai 30 min Kannatin Asennusprofiili 105 9

10 Asennus seinään kannatinprofiililla ja pikakiinnikkeillä min. 10 SG Quick clip pidike Asennusprofiili 105 Asennus syvennykseen 35 min Kannattimen ruuvisuoja 10

11 Asennus syvennykseen kannatinprofiililla ja kattokannattimilla 3033 tai 30 min. 35 min Kannatin Asennusprofiili 105 Asennus syvennykseen kannatinprofiililla ja pikakiinnikkeellä min. 100 min Quick clip pidike Asennusprofiili

12 Sivuohjaimen asennus Ohjainvaijerin kiinnitin 8236 Ohjainvaijerin kiinnitin (korkea) 8237 Ohjainvaijerin kiinnitin Sivuohjaimen asennus (järjestelmien asennus rinnakkain) Vaijerin pidike, tupla, pitkä 103 Vaijerin pidike, tupla, lyhyt Tuplavaijerin ohjain Järjestelmän osat 4221 Alapaino 4226 Kaksipuolinen teippi 30 mm Metalliketju Ø 4 mm Profiili Pysäytin setti, 40 mm Pidike Kannattimen ruuvisuoja Alapaino Alapaino Päätykappale, suorakaide Päätykappale, ovaali

13 10639 Päätykappale, pyöreä PVC teippi 1 X 10 mm Ketjun pysäytin(4905,) Turvakiinnike (sis. ruuvin, tulpan, esitteen) Jousisarja vasen Jousisarja A, vasen Jousisarja B, vasen Jousisarja C, vasen Jousisarja D, vasen Jousisarja E, vasen Jousisarja F, vasen Jousisarja G, vasen 1 Jousisarja oikea Jousisarja E, oikea Jousisarja A, oikea Jousisarja B, oikea Jousisarja C, oikea Jousisarja D, oikea Jousisarja F, oikea Jousisarja G, oikea 1 Valinnaiset osat 3033 Kannatin 30 Kannatin 13

14 8235 Ohjainvaijerin kiinnitin 8236 Ohjainvaijerin kiinnitin (korkea) 8237 Ohjainvaijerin kiinnitin 8249 Vaijerilukko Ruuvisuojus (design kannatin) 102 Lapsilukko Asennusprofiili Quick clip pidike Pidike, vasen Pidike, oikea Välikannattimen suojus, tuplajärj Päätykappale, suorakaide, vaijeri Päätykappale, ovaali, vaijeri Päätykappale, pyöreä, vaijeri Silmukka, sivuvaijeri Sivuvaijerin pidike 106 Vaijeri Ø 1,3 X 4200 mm Vaijerin pidike, tupla, pitkä 103 Vaijerin pidike, tupla, lyhyt Ruuvisuoja Tuplavaijerin ohjain Design quick clip kannatin Design kannatin, veto Vaijeri Ø 1,3 X 2600 mm Pysäytin Hyödylliset mitat Kannatin Alapaino Välikannattimen suojus, tuplajärj Alapaino 25 14

15 Alapaino Päätykappale, suorakaide Päätykappale, ovaali Päätykappale, pyöreä Vaijeri Ø 1,3 X 4200 mm max. 4.2 m Design quick clip kannatin ø Design kannatin, veto Vaijeri Ø 1,3 X 2600 mm max. 2.6 m ø1.3 15

16 Exclusive Distributor Oy Vallila Contract Ab Nilsiänkatu 15 FI Helsinki 16 T: +358 (0) F: +358 (0) SGFIN_TB_RB /
