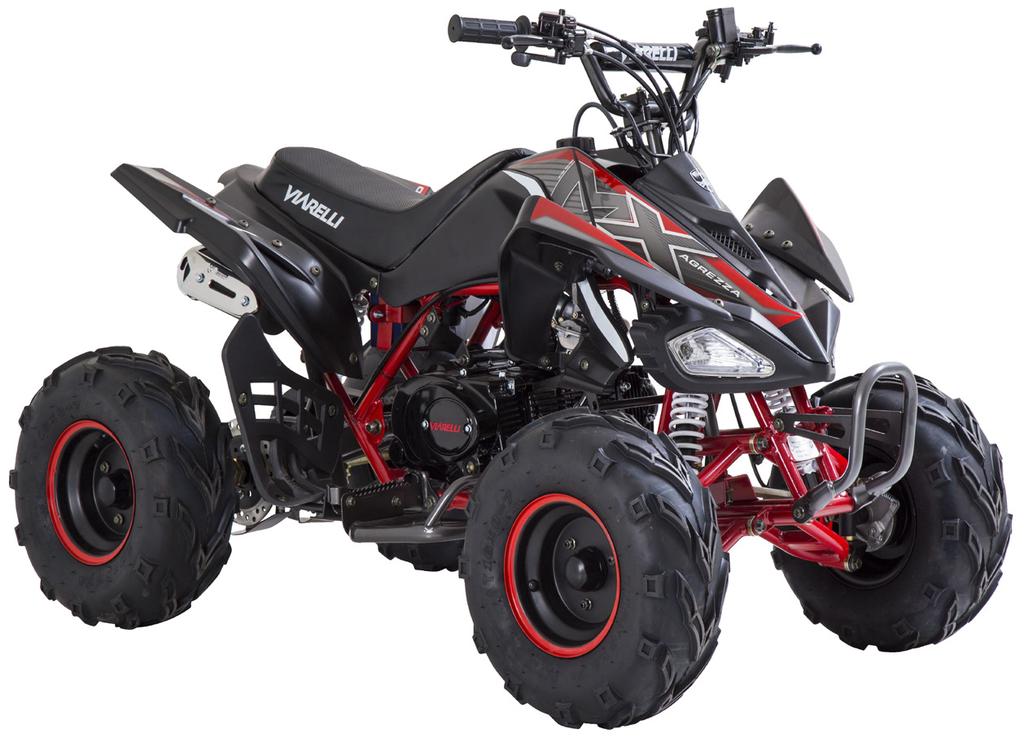

1 SE / FI Viarelli Agrezza 90cc Monteringsanvisning V.18 02

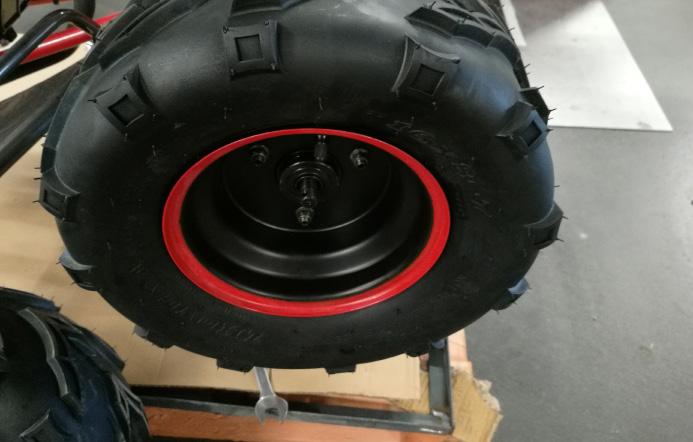

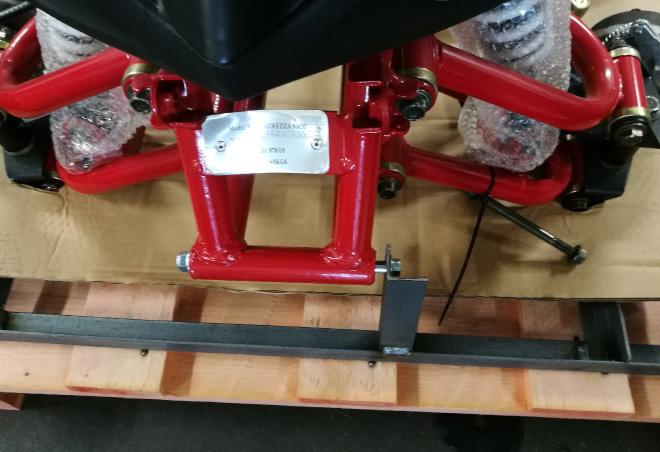

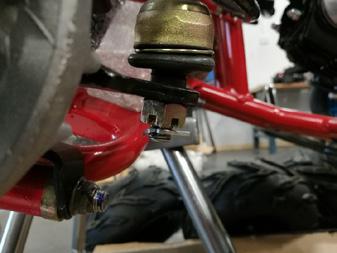

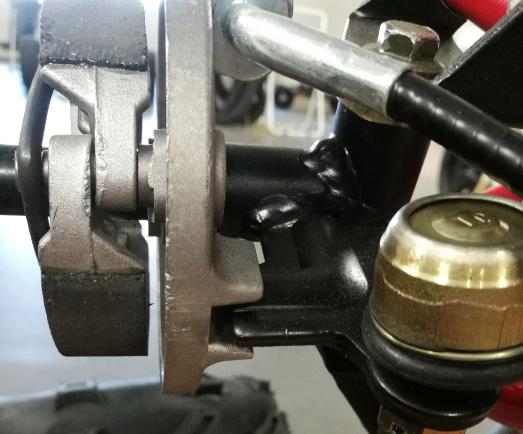

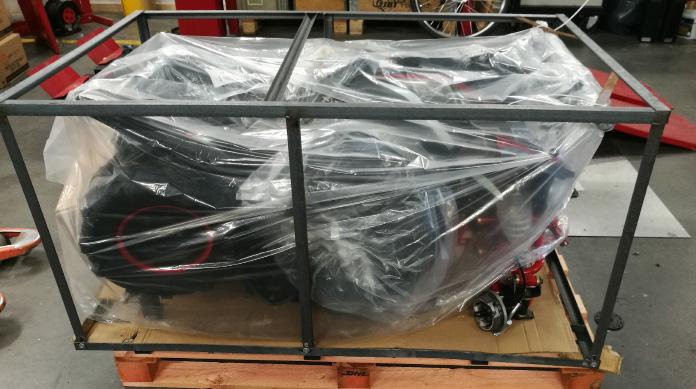

2 SE Monteringsanvisning STEG 1 - PACKA UPP Lyft bort skyddskartongen och lossa bultarna som håller ihop burens ovandel med underdelen. Avsluta med att palla upp framvagnen för lättare montering. Lyft ut hjulen och lådan med tillbehör, även skruven till stötfångaren som är stripsad mot a-armen. Se bilder för vad som ska vara med. STEG 2 - STYRLED Vrid ut hjulfästena fram till rätt position, spåret i bromstrumman ska passa in i spindeln. Lossa skruvarna som håller fast ATV n i buren. Passa in styrleden i hålet i spindeln. (uppifrån). Fäst den väl med kronmutter och sprint. STEG 3 - FRAMHJUL Häng dit framhjulet och skruva fast det 4 stycken muttrar. Tänk på att sätta dem på rätt håll, ventil utåt och däcket i färdriktning. 2

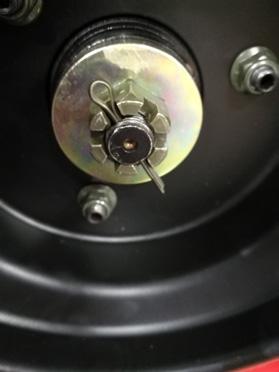

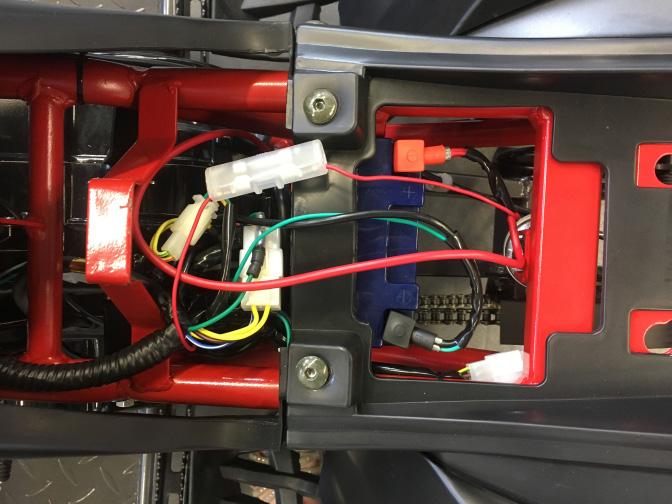

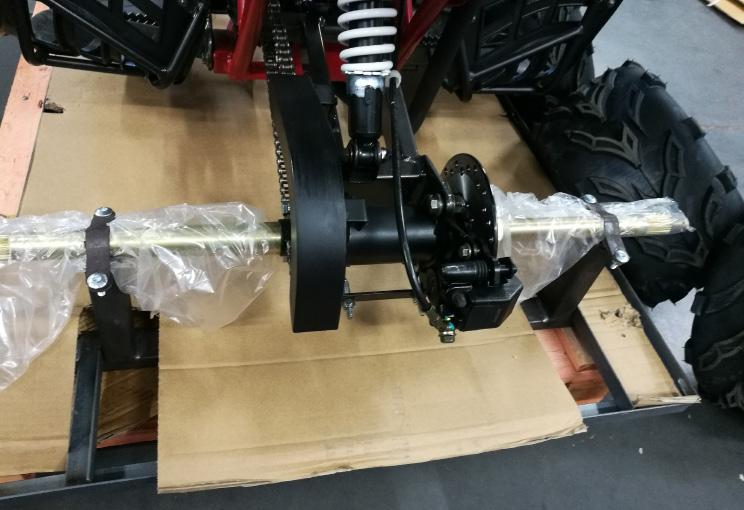

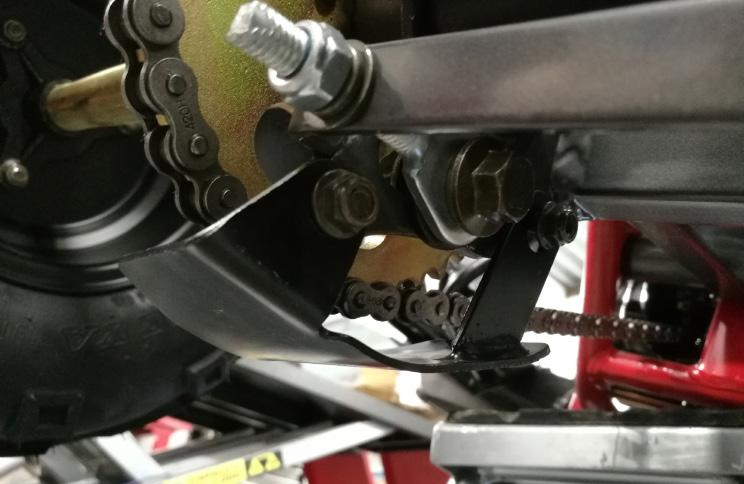

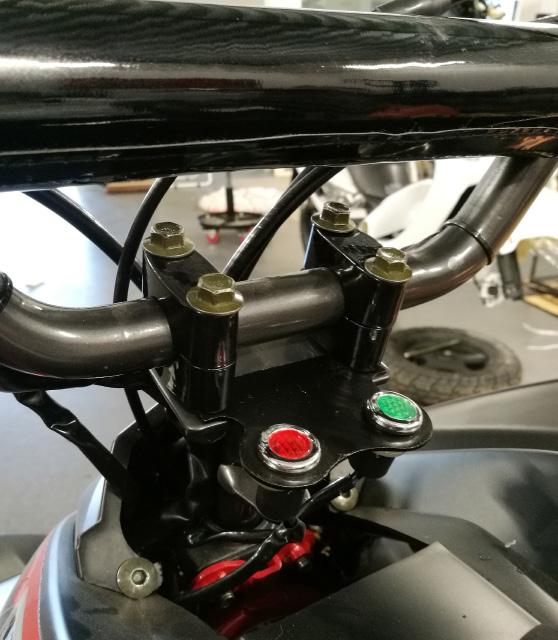

3 SE När hjulet är på plats sätt dit bricka, skyddsbricka och kronmutter. Spänn åt så att kronmuttern hamnar i rätt position för att kunna sätta dit låssprinten. STEG 7 - HASPLÅT Montera fast hasplåtarna under drev och bromskiva bak, kontrollera att de inte ligger emot skiva eller drev / kedja, de kan behövas böjas till en aning. STEG 4 - BAKHJUL Palla nu upp bakvagnen för lättare montering. Häng på bakhjulen, spänn fast bakhjulen med bricka, kronmutter och sprint. STEG 5 - STYRE Ta styrfästena och indikatorhållaren och passa in med bultar och förgängade hål i styrhållaren, skruva i till de får fäste. Justera sedan styret i önskad position och spänn fast det hårt. Spänn bultarna diagonalt. STEG 10 - LADDA BATTERI Ladda batteriet tills fulladdat med hjälp av en smartladdare. STEG 11 - MONTERA BATTERI För att koppla i batteriet gör du följande: 1. Kontrollera så att tändningen är av. 2. Trä på skyddskåporna. 3. Koppla först fast plus(+)kabeln och sist minus(-) kabeln. 4. Sätt ner batteriet i facket under sadeln och spänn fast det. SVART SKYDDSKÅPA RÖD SKYDDSKÅPA STEG 6 - STÖTSÅNGARE Montera fast stötfångaren framtill, Fäst först den nedre genomgående bulten utan att spänna för hårt. Vrid stötfångaren i position och fäst med bultar i de övre två fästena. Spänn åt bultarna när den är på plats. Konsumenkontakt: Ji-Te gatan 2 Åstorp, info@viarellicenter.se 3

4 FI Asennusohjeet 1. VAIHE - OTTAA PAKETISTA ULOS Nosta pois suojalaatikko, ja irrota pultit, jotka pitävät yhdessä korin ylä-, ja alaosan. Lopuksi nostat etuosan ylös pallille helpottaaksesi kokoamista. Nosta pyörät, ja laatikko, jossa lisävarusteet, jopa puskurin ruuvit, jotka on kiinnitetty a-varteen. Katso kuvista,mitä pitää olla mukana. 2. VAIHE - OHJAUSLINKKI Käännä pyörän kiinnikkeet oikeaan asentoon, niin että jarrurummun ura sopii karan sisään. Irrota ruuvit, jotka pitää ATV n häkissä kiinni. Sovita ohjauslinkki karassa olevaan reikään. (ylhäältä). Kiinnitä se hyvin kruunumutterilla, ja sprintillä. 3. VAIHE - ETUPYÖRÄ Ripusta etupyörä, ja ruuvaa se 4:llä mutterilla kiinni. Muista laittaa ne oikeaan suuntaan, venttiili ulospäin, ja rengas ajosuuntaan. 4

5 FI Kun pyörä on paikallaan, laita sinne prikka, suojaprikka, ja kruunumutteri. Kiristä niin, että kruunumutteri menee oikeaan asentoon, jotta sinne voi laittaa lukitustapin. 7. VAIHE - SUOJALEVYT Kiinnitä suojalevyt hammaspyörän, ja takajarrulevyn alle, varmista, ettei ne mene levyä/ketjua vasten, voi olla, että niitä pitää taivuttaa hiukan. 4. VAIHE - TAKAPYÖRÄ Nosta nyt takaosa ylös asennuksta helpottamiseksi. Ripusta takapyörä ylös, kiinnitä se prikalla, kruunumutterilla, ja lukitussprintillä. 5. VAIHE - OHJAUSTANKO Ota ohjauskannattimet, ja indikaatorikannattimet, ja aseta sisään pultit, ohjauskannattimessa olevat kiertoreiät, kierrä kunnes ne kiinnittyy. Säädä senjälkeen ohjaustanko sopivaa asentoon, ja kiristä se hyvin kiinni. Kiristä pultit diagonaalisesti. 10. VAIHE - LATAA AKKU Lataa akku smartlaturilla kunnes se on täyteen ladattu. 11. VAIHE - ASENNA AKKU Akun kytkeminen tapahtuu seuraavasti: 1. Tarkista ettei virta ole päällä. 2. Laita suojukset päälle. 3. Liitä ensin plus(+)kaapeli, ja sitten miinus(-) kaapeli. 4. Aseta akku satulan alla olevaan koteloon, ja kiristä se kiinni. MUSTA SUOJUS PUNAINEN SUOJUS 6. VAIHE - PUSKURI Asenna puskuri etuosaan, kiinnitä ensin alempi pultti kiristämättä liian kovaa. Käännä puskuri paikoilleen, ja kiinnitä pulteilla kahteen ylhäällä oleviin kiinnikkeisiin. Kiristä pultit, kun se on paikallaan. Yhteydenotto: Ji-Te gatan 2 Åstorp, info@viarellicenter.se 5
