Käyttöohje Pulssianturi, PerformanceLine-sarja. RxP5xx /00 02/2015
|
|
- Timo Katajakoski
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Käyttöohje Pulssianturi, PerformanceLine-sarja RxP5xx FI /00 02/205
2 Sisältö Johdanto...4. Tätä dokumenttia koskevia huomautuksia Käytettävät symbolit Turvaohjeet Yleistä Asennus ja kytkentä Toiminnot ja ominaisuudet Asennus Asennuspiirrokset Synchro-laipallinen malli Clamp- ja synchro-laipallinen malli Onttoakselinen malli Sähköinen kytkentä Tekniset tiedot Datalehdet Tarvikkeet Kunnossapito, korjaus ja hävittäminen Hyväksynnät / standardit Käyttö- ja näyttöelementit Tiedonsiirto, parametrien asetus ja arviointi Kytkintoiminto pyörintävahtimoodissa RPM IO-Link Mittausarvo - tiedonsiirto IO-Link-liitännän kautta Virheviesti virheellisen ohjelmoinnin yhteydessä...2 Valikko...3. Valikkorakenne, pulssianturimoodi (Enc) Lisätietoja, valikkotaso (pulssianturimoodi) Valikkorakenne, pyörintävahtimoodi (rpm) Lisätietoja, valikko (pyörintävahtimoodi) Valikkorakenne, laskurimoodi (Cnt) Lisätietoja, valikko (laskurimoodi)...8 2
3 .3.2 Laskurin lähtötoiminnot Lisätietoja, kaavio laskurin lähtötoiminnot Valikko lisätoiminnot Lisätietoja, valikko (lisätoiminnot) Parametrien asetus Parametrien asetus yleisesti Näytön konfigurointi (optio) Lähtosignaalien asetus Lähtötoimintojen asetus Raja-arvojen määrittely, hystereesitoiminto...25fi Raja-arvojen määrittely, ikkunatoiminto Käyttäjäasetukset (optio) Tehdasasetusten palautus Näyttövärin vaihtaminen Näyttövärin vaihtaminen, graafinen kuvaus Käyttö Asetettujen parametrien lukeminen Itsediagnostiikka / virheilmoitukset...29 Tehdasasetus
4 Johdanto. Tätä dokumenttia koskevia huomautuksia Tämä dokumentti koskee seuraavia pulssianturimalleja: PerformanceLine-sarjan pulssianturit näytöllä ja magneettisella toimintaperiaatteella, artikkelinumerot RxP5xx. Se on osa laitetta ja sisältää tietoa laitteen oikeasta käsittelystä. Tämä dokumentti on tarkoitettu vain ammattitaitoisten sähköasentajien käyttöön. Nämä henkilöt ovat asiantuntijoita, jotka koulutuksensa ja kokemuksensa puolesta pystyvät tunnistamaan ja välttämään laitteen käytön aikana mahdollisesti aiheutuvat vaaratilanteet. Lue tämä dokumentti ennen laitteen käyttöönottoa. Säilytä dokumentti laitteen koko huoltoiän ajan..2 Käytettävät symbolit Ohjeet > Reaktio, tulos [ ] Painikkeiden merkintä tai lukemien mittayksikkö Viittaus Tärkeä huomautus Noudattamatta jättäminen voi aiheuttaa virhetoimintoja tai häiriöitä. Ilmoitus Lisähuomautus 2 Turvaohjeet 2. Yleistä Noudata näitä käyttöohjeita. Huomioi tuotteen varoitushuomautukset. Ohjeiden noudattamatta jättäminen, alla kuvaillun käyttötarkoituksen vastainen käyttö ja väärä asennus tai käsittely voivat vaikuttaa käyttöhenkilöstön ja laitteiston turvallisuuteen. 2.2 Asennus ja kytkentä Laitteen saa asentaa, kytkeä ja ottaa käyttöön vain ammattitaitoinen sähköasentaja, sillä laitteen ja laitteiston turvallinen toiminta voidaan taata vain, jos asennukset on tehty oikein. 4

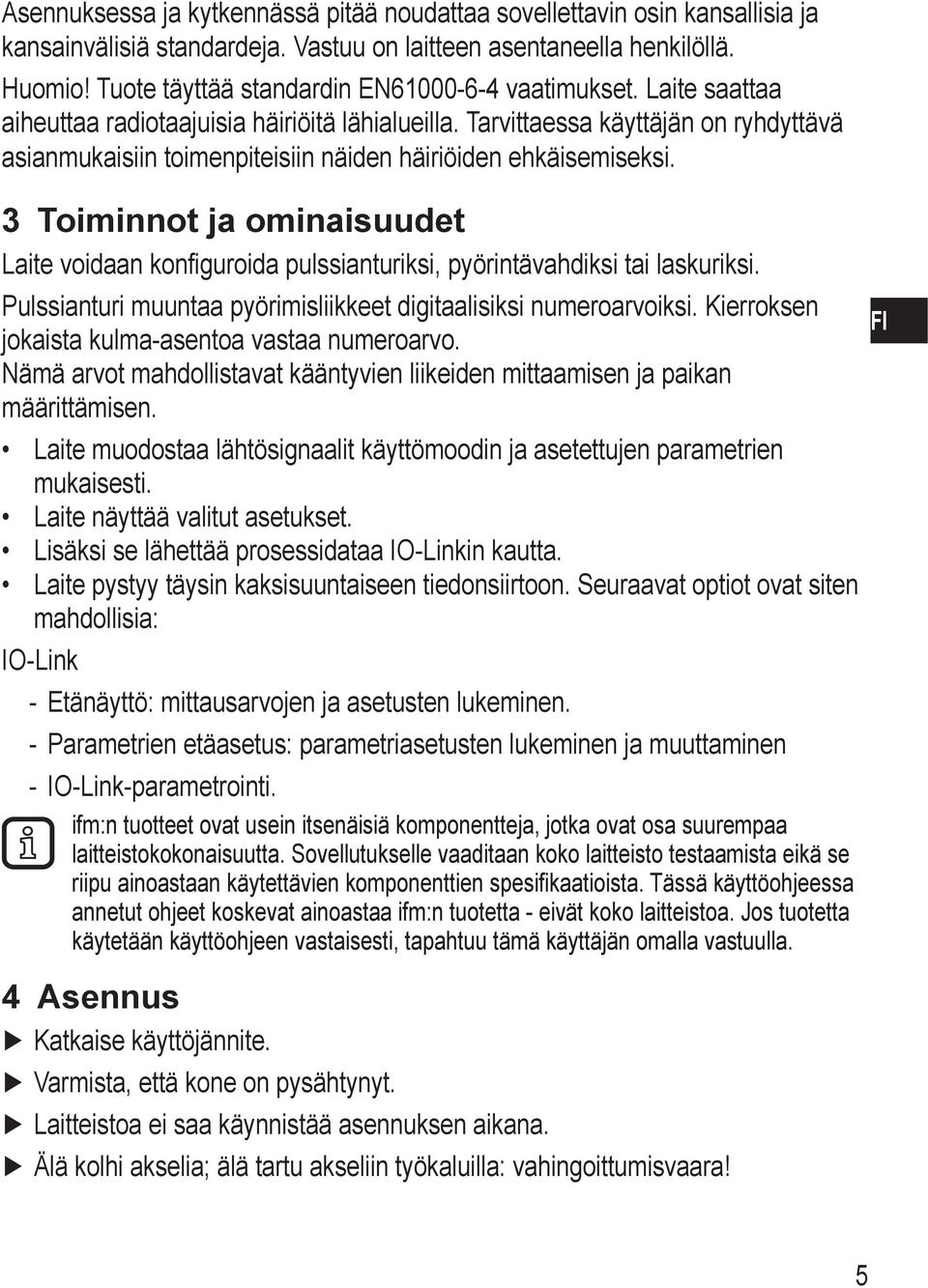

5 Asennuksessa ja kytkennässä pitää noudattaa sovellettavin osin kansallisia ja kansainvälisiä standardeja. Vastuu on laitteen asentaneella henkilöllä. Huomio! Tuote täyttää standardin EN vaatimukset. Laite saattaa aiheuttaa radiotaajuisia häiriöitä lähialueilla. Tarvittaessa käyttäjän on ryhdyttävä asianmukaisiin toimenpiteisiin näiden häiriöiden ehkäisemiseksi. 3 Toiminnot ja ominaisuudet Laite voidaan konfiguroida pulssianturiksi, pyörintävahdiksi tai laskuriksi. Pulssianturi muuntaa pyörimisliikkeet digitaalisiksi numeroarvoiksi. Kierroksen jokaista kulma-asentoa vastaa numeroarvo. Nämä arvot mahdollistavat kääntyvien liikeiden mittaamisen ja paikan määrittämisen. Laite muodostaa lähtösignaalit käyttömoodin ja asetettujen parametrien mukaisesti. Laite näyttää valitut asetukset. Lisäksi se lähettää prosessidataa IO-Linkin kautta. Laite pystyy täysin kaksisuuntaiseen tiedonsiirtoon. Seuraavat optiot ovat siten mahdollisia: IO-Link - Etänäyttö: mittausarvojen ja asetusten lukeminen. - Parametrien etäasetus: parametriasetusten lukeminen ja muuttaminen - IO-Link-parametrointi. ifm:n tuotteet ovat usein itsenäisiä komponentteja, jotka ovat osa suurempaa laitteistokokonaisuutta. Sovellutukselle vaaditaan koko laitteisto testaamista eikä se riipu ainoastaan käytettävien komponenttien spesifikaatioista. Tässä käyttöohjeessa annetut ohjeet koskevat ainoastaa ifm:n tuotetta - eivät koko laitteistoa. Jos tuotetta käytetään käyttöohjeen vastaisesti, tapahtuu tämä käyttäjän omalla vastuulla. FI 4 Asennus Katkaise käyttöjännite. Varmista, että kone on pysähtynyt. Laitteistoa ei saa käynnistää asennuksen aikana. Älä kolhi akselia; älä tartu akseliin työkaluilla: vahingoittumisvaara! 5
6 Tämä tuote on tarkkuusmittalaite. Sen vuoksi sitä saavat käsitellä ainoastaan ammattitaitoiset henkilöt erityistä varovaisuutta noudattaen. Seuraavat varoitukset koskevat datalehtien ilmoittamien raja-arvojen ulkopuolella tapahtuvan käytön vaikutuksia. Tuote voi vaurioitua mm. seuraavista syistä: akseliin kohdistuvat liian suuret voimat kosteus ja kemialliset nesteet (älä asenna kaapeliläpivientejä ylöspäin) liian korkeat tai matalat lämpötilat liiallinen tärinä ja voimakkaat iskut oikosulku tai liian korkea käyttöjännite voimakas törmäys, isku tai muu fyysinen voima 4. Asennuskuvat 4.. Synchro-laipallinen malli : kiinnityskappale (3 kpl) E6004 2: joustokytkin 3: kulmakiinnike 6

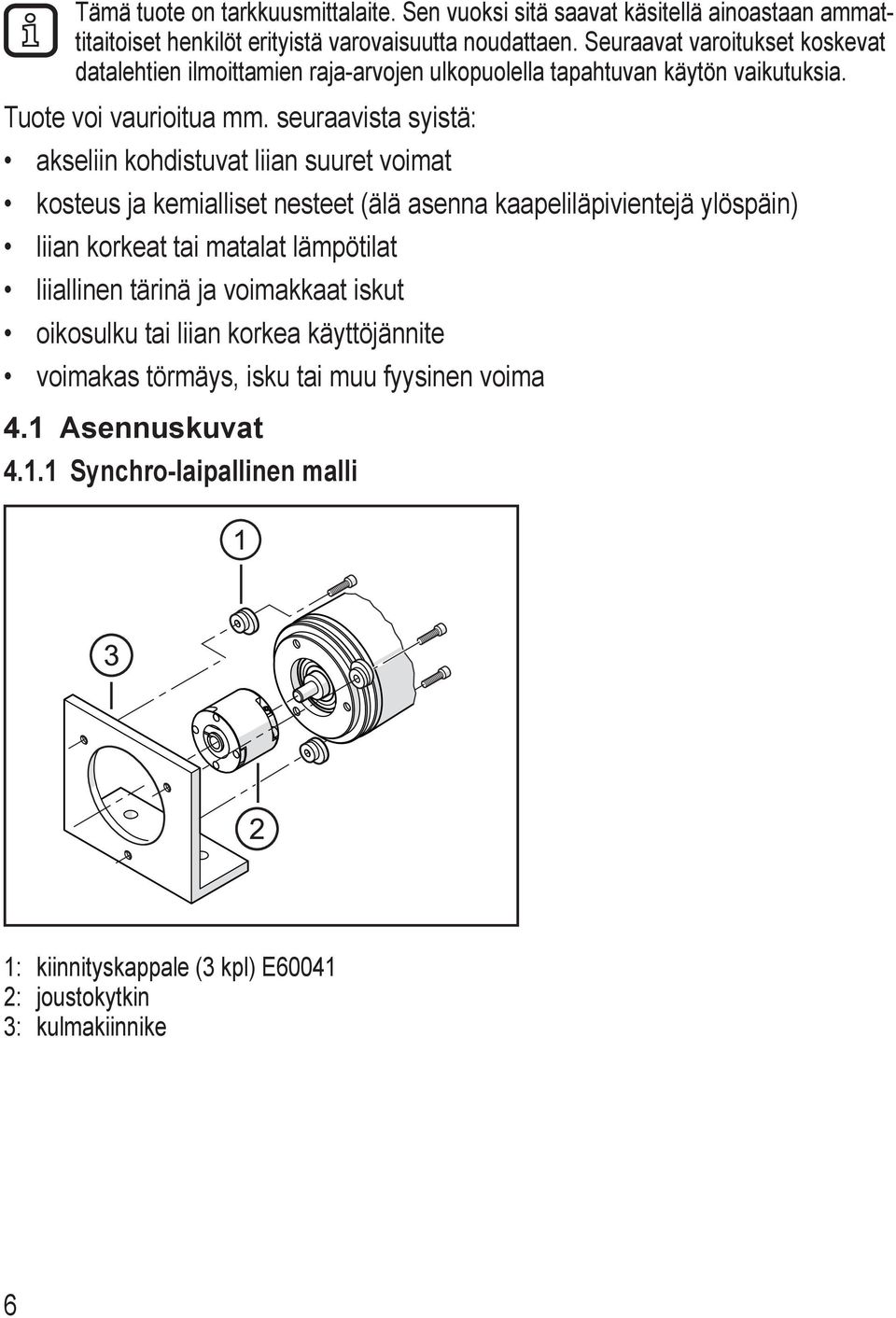

7 4..2 Synchro-laipallinen malli FI : kulmakiinnike 2: joustokytkin 4..3 Clamp-laipallinen malli : kulmakiinnike 2: joustokytkin Minimoi kahden akselin välinen sivuttaispoikkeama Vältä seuraavia virheitä: - sivuttaispoikkeama - kulmapoikkeama - akselinsuuntainen liike Akseliin kohdistuvien voimien minimoimiseksi käytä asennuksessa ohjausuralla varustettua joustokytkintä. 7
8 4..4 Onttoakselinen malli : kulmakiinnike Tarkista sivuttaispoikkeama asennuksen jälkeen alhaisella nopeudella. Poikkeama ei saa ylittää 5 mm, sillä muuten anturin elinikä saattaa lyhentyä tai järjestelmän tarkkuus heikentyä. 5 Sähköinen kytkentä Katkaise käyttöjännite. Kytke laite tyyppitarran ohjeiden mukaisesti. Katso kytkentä laitteen tyyppitarrasta Pidä mahdolliset häiriölähteet (magneetit, lämmönlähteet j.n.e.) etäällä laitteesta. Taajuusmuuttajaohjattujen asynkronisten moottoreiden yhteydessä käytä virheettömän tiedonsiirron varmistamiseksi suojattuja kaapeleita; esim. ifm-liitinkaapelit E2403 (5m) ja E2404 (0m). Suojatun kaapelin pituus: min. 4 m Varmista maadoitus vaipan kautta. Varmista, ettei kaapelin pituus ylitä datalehdessä ilmoitettua arvoa. 8
9 6 Tekniset tiedot 6. Datalehdet Datalehdet ovat saatavissa osoitteesta: Uusi haku RxP5xx (kirjoita k.o. laitteen artikkelinumero). 6.2 Tarvikkeet Sopivat tarvikkeet löydät osoitteesta: Uusi haku RxP5xx (kirjoita k.o. laitteen artikkelinumero) Tarvikkeet. 7 Kunnossapito, korjaus ja hävittäminen Hävitä laite kansallisten ympäristömääräysten mukaisesti. 8 Hyväksynnät / standardit CE-yhdenmukaisuusvakuutus ja hyväksynnät löytyvät osoitteesta Uusi haku RxP5xx (kirjoita k.o. laitteen artikkelinumero) Lisätietoa Todistukset. FI 9
10 9 Käyttö- ja näyttöelementit : Tilanosoitus-LEDit LED (kelt.) palaa tilanosoitus, OUT (palaa, kun lähtö on päällä). LED 2 (vihreä) palaa ei käytössä LED 3 (vihreä) palaa pulssianturimoodi ENC LED 4 (vihreä) palaa pyörintävahtimoodi RPM LED 5 (vihreä) palaa laskurimoodi CNT LED 6 (vihreä) palaa näyttö [Hz] pyörintävahtimoodissa LED 7 (vihr.) vilkkuu näytössä negatiivinen arvo (esim. -5) LED 8 (kelt.) palaa tilanosoitus, OUT2 (palaa, kun lähtö 2 on päällä). 9: Alfanumeerinen näyttö, 4-numeroinen - parametrien ja parametriarvojen osoitus. 0: Paina painiketta [ ] - parametrien valinta ja parametriarvojen vahvistus. : Nuolinäppäimet, ylös [ ] ja alas [ ] - parametriarvojen asetus (vieritys painike alhaalla, kiihdytystoiminto; kasvatus lyhyin painalluksin). 0
11 0 Tiedonsiirto, parametrien asetus ja arviointi ou (nasta 5) ou2 (nasta 2) IO-Link (nasta 4) kytkinsignaali raja-arvoille Sp ja Rp pyörintävahtimoodissa laskentapulssit laskurimoodissa pyörimissuunta CW (myötäpäivään akselin päästä katsottuna). pyörimissuunta CCW (vastapäivään akselin päästä katsottuna). tiedonsiirto IO-Linkin kautta 0. Kytkintoiminto pyörintävahtimoodissa RPM ou muuttaa tilaansa, jos mittausarvo on asetettujen raja-arvojen (Sp, rp) ylätai alapuolella. Kytkintoiminto voidaan valita seuraavista: Hystereesitoiminto / sulkeutuva: [ou] = [Hno] ( kuva ). Hystereesitoiminto / avautuva: [ou] = [Hnc] ( kuva ). Ensin asetetaan vetopiste (Sp) ja sen jälkeen päästöpiste (rp). Näin saatava hystereesiarvo säilyy ennallaan, vaikka Sp:tä muutettaisiin jälkeenpäin. Ikkunatoiminto / sulkeutuva: [ou] = [Fno] ( kuva 2). Ikkunatoiminto / avautuva: [ou] = [Fnc] ( kuva 2). Ikkunan leveys voidaan määritellä FH:n ja FL:n välisen eron avulla. FH = yläraja, FL = alaraja. FI RPM RPM FE 2 Sp rp HY FH FL 0 0 t Hno Hnc 0 0 t Fno Fnc RPM = kierrosnopeus; HY = hystereesi; FE = ikkuna

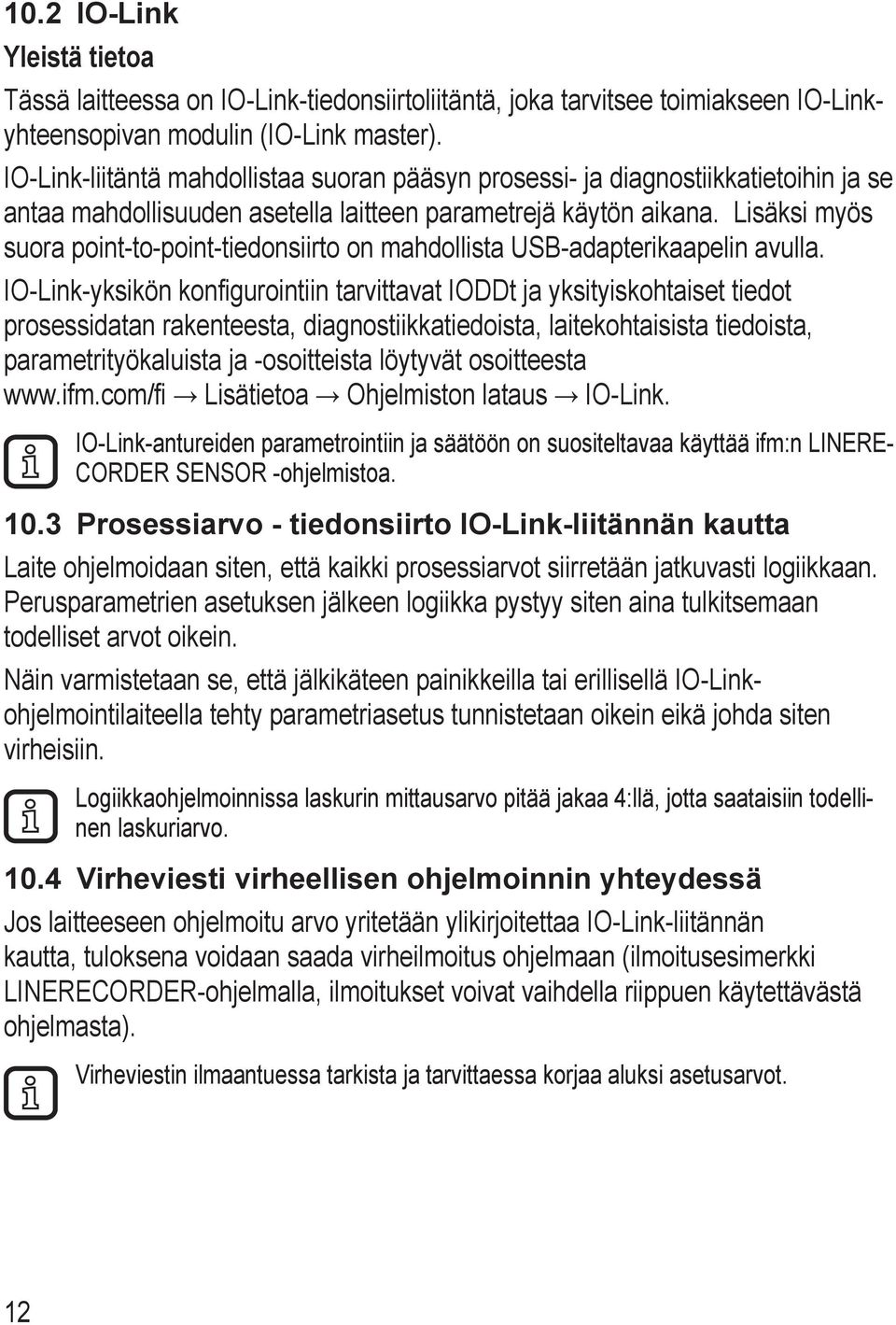

12 0.2 IO-Link Yleistä tietoa Tässä laitteessa on IO-Link-tiedonsiirtoliitäntä, joka tarvitsee toimiakseen IO-Linkyhteensopivan modulin (IO-Link master). IO-Link-liitäntä mahdollistaa suoran pääsyn prosessi- ja diagnostiikkatietoihin ja se antaa mahdollisuuden asetella laitteen parametrejä käytön aikana. Lisäksi myös suora point-to-point-tiedonsiirto on mahdollista USB-adapterikaapelin avulla. IO-Link-yksikön konfigurointiin tarvittavat IODDt ja yksityiskohtaiset tiedot prosessidatan rakenteesta, diagnostiikkatiedoista, laitekohtaisista tiedoista, parametrityökaluista ja -osoitteista löytyvät osoitteesta Lisätietoa Ohjelmiston lataus IO-Link. IO-Link-antureiden parametrointiin ja säätöön on suositeltavaa käyttää ifm:n LINERE- CORDER SENSOR -ohjelmistoa. 0.3 Prosessiarvo - tiedonsiirto IO-Link-liitännän kautta Laite ohjelmoidaan siten, että kaikki prosessiarvot siirretään jatkuvasti logiikkaan. Perusparametrien asetuksen jälkeen logiikka pystyy siten aina tulkitsemaan todelliset arvot oikein. Näin varmistetaan se, että jälkikäteen painikkeilla tai erillisellä IO-Linkohjelmointilaiteella tehty parametriasetus tunnistetaan oikein eikä johda siten virheisiin. Logiikkaohjelmoinnissa laskurin mittausarvo pitää jakaa 4:llä, jotta saataisiin todellinen laskuriarvo. 0.4 Virheviesti virheellisen ohjelmoinnin yhteydessä Jos laitteeseen ohjelmoitu arvo yritetään ylikirjoitettaa IO-Link-liitännän kautta, tuloksena voidaan saada virheilmoitus ohjelmaan (ilmoitusesimerkki LINERECORDER-ohjelmalla, ilmoitukset voivat vaihdella riippuen käytettävästä ohjelmasta). Virheviestin ilmaantuessa tarkista ja tarvittaessa korjaa aluksi asetusarvot. 2
13 Valikko. Valikkorakenne, pulssianturimoodi (Enc) RUN FI rpm mode cnt mode... 3
14 .. Lisätietoja, valikkotaso (pulssianturimoodi) rslt CDir out Moodi EF Resoluutio Resoluution asetus Pyörimissuunta (akselin päästä katsottuna) Pyörimissuunta CW (myötäpäivään). Pyörimissuunta CCW (vastapäivään). Lähtötoiminto HTL tai TTL Laitteen sovellutusalueet - Enc pulssianturi - rpm pyörintävahti - Cnt laskuri Lisätoiminnot Pulssianturimoodissa resoluutio voidaan asetella alueella Jos resoluutioksi asetetaan arvo '', saadaan lähtöjen 'A' ja 'B' kautta pulssi / kierros (yhteensä 4 reunaa; nousevat ja laskevat reunat). Huom! Jos resoluutioksi on asetettu '', näytöllä näkyy sen hitaan liipaisun vuoksi aina '0' (pulssianturi palaa pulssin jälkeen välittömästi tilaan '0'). Jos resoluutioksi on valittu '2' (=> 2 pulssia / kierros), saadaan 2 riittävän pitkää tilajaksoa, jotka näyttö pystyy osoittamaan. 4

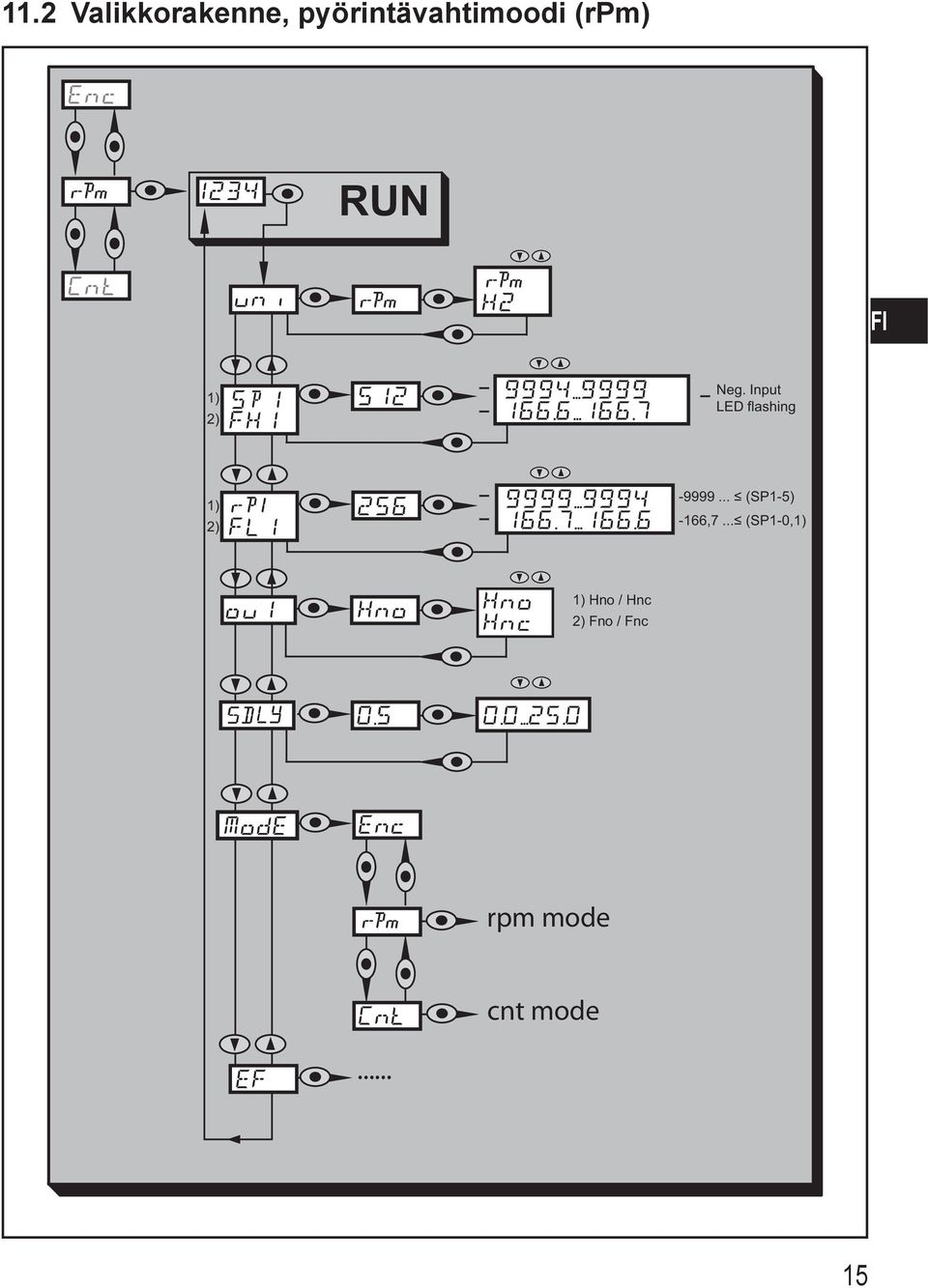

15 .2 Valikkorakenne, pyörintävahtimoodi (rpm) RUN FI ) 2) Neg. Input LED flashing ) 2) (SP-5) -66,7... (SP-0,) ) Hno / Hnc 2) Fno / Fnc rpm mode cnt mode... 5
16 .2. Lisätietoja, valikko (pyörintävahtimoodi) yksikkö ou Sp rp FH FL SDLy Standardimittayksikkö nopeusmittauksessa: kierrosta / minuutti [U/min] / taajuus [Hz] Lähdön toiminta, OUT: kytkinsignaali nopeusraja-arvoille: hystereesitoiminto [H..] tai ikkunatoiminto [F..], joko sulkeutuva [. no] tai avautuva [. nc]. Vetopiste (lähdön hystereesitoiminnolle) Huom! näytössä negatiivinen arvo (esim. -5): vihreä LED vilkkuu, näyttö ei osoita miinusmerkkiä Päästöpiste (lähdön hystereesitoiminnolle) Huom! näytössä negatiivinen arvo (esim. -5): vihreä LED vilkkuu, näyttö ei osoita miinusmerkkiä Vetopiste (lähdön ikkunaitoiminnolle) Päästöpiste (lähdön ikkunatoiminnolle) Käynnistysviive 6
17 .3 Valikkorakenne, laskurimoodi (Cnt) RUN FI fixed zero value with scaling to rslt see diagramm rpm mode... cnt mode 7
18 .3. Lisätietoja, valikko (laskurimoodi) rslt Resoluutio Resoluution asetus CDir Pyörimissuunta (akselin päästä katsottuna) Pyörimissuunta CW (myötäpäivään). Pyörimissuunta CCW (vastapäivään). ZEro Laskuriarvo '0', kiinteä PSt Laskurin esivalinta-arvo, aseteltava ou Lähdön toiminta, OUT: kytkinsignaali, jos '0'-arvo tai esivalinta-arvo on saavutettu In Tulopulssin mittaus, nasta 2 Valinta: pst = esiasetus, asettaa laskurin oloarvoksi esivalinta-arvon rst = nollaus, asettaa laskurin oloarvoksi '0' h.tim lähtöpulssin pituus, vaihtotoiminto "0" Laskurimoodissa laite laskee maks.arvoon Tätä varten laite huomioi vähintään 2 ms pituisten tulopulssien nousevat reunat. Tulopulssit vaikuttavat laskurin oloarvoon, joka puolestaan vaikuttaa lähtöön. 8
19 .3.2 Laskurin lähtötoiminnot PSt (PSt = 00) h.tim =.0 In = pst s s 00 In 00 0 Out h.tim = 0.0 In = pst Cnt=0 00 In In 00 0 Out (toggle) ZEro (PSt = 00) h.tim =.5 In = rst,5 s,5 s 0 In 0 0 Out FI h.tim = 0.0 In = rst Cnt=0 0 In In 0 0 Out (toggle) PSt+ (PSt = 00) h.tim = 0.0 In = rst Cnt= In Out PSt- (PSt = 00) h.tim = 0.0 In = rst Cnt= In Out ZroP (PSt = 00) h.tim = 2 s 2 s 2 s Out h.tim = 0.0 In = rst Cnt= In Out (toggle) PStr (PSt = 00) h.tim = 3 s 3 s 3 s Out h.tim = 0.0 In = pst Cnt= In Out (toggle) 9

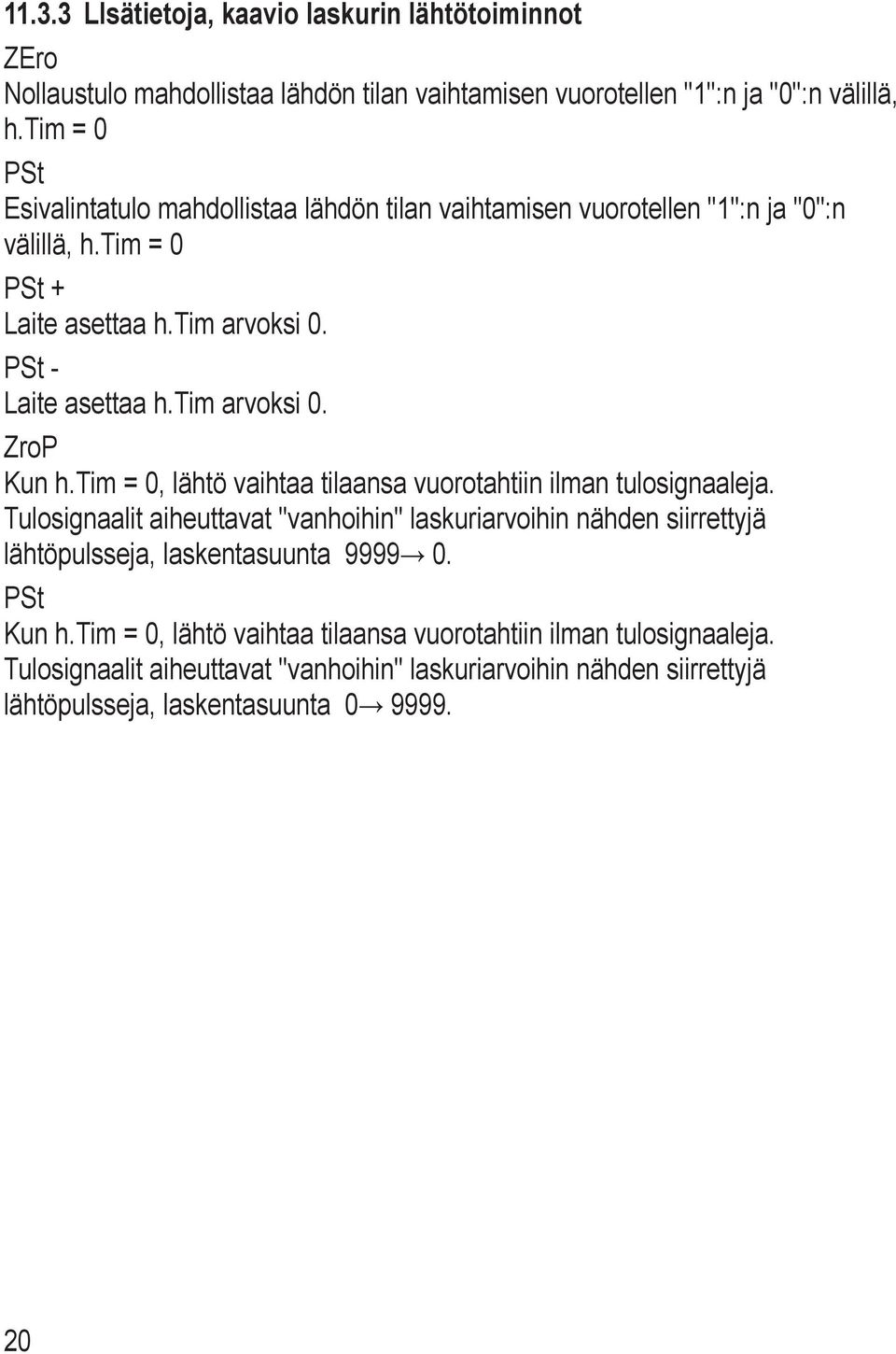

20 .3.3 LIsätietoja, kaavio laskurin lähtötoiminnot ZEro Nollaustulo mahdollistaa lähdön tilan vaihtamisen vuorotellen "":n ja "0":n välillä, h.tim = 0 PSt Esivalintatulo mahdollistaa lähdön tilan vaihtamisen vuorotellen "":n ja "0":n välillä, h.tim = 0 PSt + Laite asettaa h.tim arvoksi 0. PSt - Laite asettaa h.tim arvoksi 0. ZroP Kun h.tim = 0, lähtö vaihtaa tilaansa vuorotahtiin ilman tulosignaaleja. Tulosignaalit aiheuttavat "vanhoihin" laskuriarvoihin nähden siirrettyjä lähtöpulsseja, laskentasuunta PSt Kun h.tim = 0, lähtö vaihtaa tilaansa vuorotahtiin ilman tulosignaaleja. Tulosignaalit aiheuttavat "vanhoihin" laskuriarvoihin nähden siirrettyjä lähtöpulsseja, laskentasuunta
21 .4 Valikko lisätoiminnot... see special functions FI rou, Gou RPM and CNT mode Neg. Input LED flashing < cfh... 2
22 .4. Lisätietoja, lisätoiminnot EF res colr cfl / cfh dis Lisätoiminnot Erikoistoiminnot - laitteen nollaus (tehdasasetukset) - ilman käyttömoodia painikkeilla (pieni tehdasnollaus) - käyttömoodissa IO-Link-liitännän kautta (iso tehdasnollaus) Näyttövärien "punainen" ja "vihreä" määrittely mittausalueella. Värimuutoksen alempi / ylempi raja-arvo Parametri aktiivinen ainoastaan, jos colrparametrin vapaasti määriteltävä väri-ikkuna on valittu: [r-cf] tai [G-cF]. Näytön päivitysnopeus ja asento. 2 Parametrien asetus Parametrien asetuksen aikana laite pysyy käyttömoodissa. Se jatkaa valvontatoimintaansa vanhoilla asetuksilla kunnes parametrointi on saatettu loppuun. 2. Parametrien asetus yleisesti 3 askelta, jotka on suoritettava jokaisen parametrin asetuksen aikana: Valitse parametri Paina [ ] päästäksesi valikkoon. Painele painikkeita [ ] tai [ ] kunnes haluttu parametri on näytössä. 22
23 2 Aseta parametriarvo Paina [ ] muuttaaksesi valittua parametria. Paina painikkeita [ ] tai [ ] vähintään s ajan. > s jälkeen: asetusarvo muutetaan: askelittain lyhyin painalluksin tai jatkuvasti vierittämällä painike alas painettuna. Numeroarvoja kasvatetaan painikkeella [ ] tai pienennetään painikkeella [ ]. 3 Varmista parametriarvo Paina lyhyesti [ ]. > Parametri ilmestyy uudelleen näyttöön. Uusi asetus tallennetaan. FI Muiden parametrien asetus Painele painikkeita [ ] tai [ ] kunnes haluttu parametri on näytössä. Lopeta parametrien asetus Paina [ ] tai [ ] niin monta kertaa, että mittausarvo ilmestyy näytölle tai odota 30 s. > Laite palaa prosessiarvon näyttöön. Jos näyttöön tulee [C.Loc], kun parametriarvoa yritetään muuttaa, on IO-Link-tiedonsiirto aktiivinen (väliaikainen lukitus). Jos näyttöön tulee [S.Loc], anturi on ohjelmallisesti lukittu pysyvästi. Tämä lukitus voidaan avata ainoastaan parametrointiohjelman avulla. Siirtyminen valikkotasolta tasolle 2: Paina [ ] päästäksesi valikkoon. Paina [ ] tai [ ] niin monta kertaa, että [EF] ilmestyy näyttöön. 23
24 Paina [ ]. > Alivalikon ensimmäinen parametri näkyy näytöllä (tässä: [res]). Siirtyminen valikkotasolta tasolle 2 parametrointiohjelmaa käytettäessä: Aktivoi [EF]-painike. Lukitus / lukituksen avaaminen Asetusten tahattoman muuttumisen ehkäisemiseksi laite voidaan lukita elektronisesti. Varmista, että laite on normaalissa toimintamoodissa. Paina [ ] + [ ] samanaikaisesti n. 0 s. > Näytöllä näkyy [Loc]. Käytön aikana: Näytöllä näkyy hetken [Loc], jos yrität muuttaa parametriarvoja. Lukituksen avaaminen: Paina [ ] + [ ] samanaikaisesti n. 0 s. > Näytöllä näkyy [uloc]. Asetus toimitettaessa: ei lukittu Aikakatkaisu: Jos asetusprosessin aikana mitään painiketta ei paineta 30 sekuntiin, laite palaa Runmoodiin muuttumattomin asetuksin. 2.2 Näytön konfigurointi (optio) Valitse [Uni] ja aseta mittausyksikkö. - [rpm] - [Hz] 24
25 Valitse [dis] ja aseta näytön päivitystaajuus ja asento: - [d]: mittausarvon päivitys 50 ms välein. - [d2]: mittausarvon päivitys 200 ms välein. - [d3]: mittausarvon päivitys 600 ms välein. - [rd], [rd2], [rd3]: näyttö kuten d, d2, d3; kierretty [OFF] = mittausarvon näyttö on deaktivoitu Run-moodissa (mittausarvon näyttö kytkeytyy pois päältä n. 30 s kuluttua). LED-merkkivalot jäävät toimimaan, vaikka näyttö ei olisi käytössä. Virheviestit ovat luettavissa näytöltä, vaikka se olisi deaktivoitu. 2.3 Lähtosignaalien asetus 2.3. Lähtötoimintojen asetus Valitse [ou] ja aseta kytkintoiminto: - [Hno] = hystereesitoiminto / sulkeutuva - [Hnc] = hystereesitoiminto / avautuva - [Fno] = ikkunatoiminto / sulkeutuva - [FNc] = ikkunatoiminto / avautuva Hystreesitoiminto / raja-arvojen määrittely Parametrin [ou] arvoksi pitää asettaa [Hno] tai [Hnc]. Valitse [Sp] ja aseta kytkentäpiste (arvo, jossa lähtö kytkee). FI Valitse [Sp] ja aseta päästöpiste (arvo, jossa lähtö päästää). rp on aina pienempi kuin Sp. Laite hyväksyy ainoastaan arvot, jotka ovat pienempiä kuin SP Ikkunatoiminto / raja-arvojen määrittely Parametrin [ou] arvoksi pitää asettaa [Fno] tai [Fnc]. Valitse [FH] ja aseta ylempi raja-arvo. Valitse [FL] ja aseta alempi raja-arvo. FL on aina pienempi kuin FH. Laite hyväksyy ainoastaan arvot, jotka ovat pienempiä kuin FH. 25
26 2.4 Käyttäjäasetukset (optio) 2.4. Kaikkien parametrien palautus tehdasasetuksiin. Valitse [res]. Paina [ ] Paina [ ] tai [ ] ja pidä alas painettuna, kunnes näyttöön tulee [----]. Paina lyhyesti [ ]. Suosittelemme ottamaan muistiin omat asetuksesi ennen nollauksen suorittamista. ( 2 Factory setting) Näyttövärin vaihtaminen Valitse [colr] ja aseta toiminto: - [red] = näyttöväri punainen (riippumatta mittausarvosta). - [GrEn] = näyttöväri vihreä (riippumatta mittausarvosta). - [rou] = näyttöväri punainen, kun OUT on päällä. - [Gou] = näyttöväri vihreä, kun OUT on päällä. - [r-cf] = näyttöväri punainen, kun mittausarvo on vapaasti määriteltävien raja-arvojen [cfl]* ) ja [cfh]*) välissä. - [G-cF] = näyttöväri vihreä, kun mittausarvo on vapaasti määriteltävien raja-arvojen [cfl]* ) ja [cfh]*) välissä. * ) Parametrit [cfl] ja [cfh] voidaan valita valikossa ainoastaan, jos [r-cf] tai [G-cF] on aktivoituna. Valitse [cfl] ja aseta alempi raja-arvo. (mahdollinen ainoastaan, jos [r-cf] tai [G-cF] on aktivoituna). > Asettelualue vastaa mittausaluetta ja sen maksimiarvo on [cfh]. Valitse [cfh] ja aseta ylempi raja-arvo. (mahdollinen ainoastaan, jos [r-cf] tai [G-cF] on aktivoituna). > Asettelualue vastaa mittausaluetta ja sen minimiarvo on [cfl] Näyttövärin vaihtuminen, graafinen kuvaus Näyttöväri, parametri [rou] aktiivinen, hystereesitoiminto Näyttöväri, parametri [Gou] aktiivinen, hystereesitoiminto 26
27 OUT OUT Mittausarvo > kytkentäpiste OUT; näyttö = punainen 2 2 Mittausarvo > kytkentäpiste OUT; näyttö = vihreä FI Näyttöväri, parametri [rou] aktiivinen, ikkunatoiminto Näyttöväri, parametri [Gou] aktiivinen, ikkunatoiminto FH FH FL FL 2 2 Mittausarvo välillä FL - FH; näyttö = punainen Mittausarvo välillä FL - FH; näyttö = vihreä Näyttöväri vihreä Näyttöväri punainen Mittausalueen alkuarvo 2 Mittausalueen loppuarvo Näyttövärin vaihtaminen parametrilla [r-cf] riippumatta OUT:n tilasta. Näyttövärin vaihtaminen parametrilla [G-cF] riippumatta OUT:n tilasta. 27
28 cfl cfh cfl cfh 2 2 Mittausarvo välillä cfl - cfh; näyttö = punainen Mittausarvo välillä cfl - cfh; näyttö = vihreä Näyttöväri vihreä Näyttöväri punainen Mittausalueen alkuarvo 2 Mittausalueen loppuarvo cfl Alempi raja-arvo (riippumatta lähtötoiminnosta) cfh Ylempi raja-arvo (riippumatta lähtötoiminnosta) 3 Käyttö Käyttöjännitteen kytkemisen jälkeen laite menee Run-moodiin (= normaali käyttömoodi). Se suorittaa mittaus- ja arviointitoimintonsa ja asettaa niiden perusteella lähtösignaalit asetettujen parametrien mukaisesti. Käytön indikointi 9 Käyttö- ja näyttöelementit. 3. Asetettujen parametrien lukeminen Paina [ ]. Painele painikkeita [ ] tai [ ] kunnes haluttu parametri on näytössä. Paina lyhyesti [ ]. > Laite näyttää k.o. parametriarvoa n. 30 s ajan, minkä jälkeen se siirtyy näyttämään mittausarvoa. 28
29 3.2 Itsediagnostiikka / virheilmoitukset Laitteessa on valittavissa itsediagnostiikan toimintoja. Se valvoo automaattisesti toimintaansa käytön aikana. Varoitukset ja viat osoitetaan näytöllä (vaikka näyttö olisi deaktivoitunakin) ja lisäksi ne ovat saatavana IO-Linkin kautta. Näyttö Vikatyyppi Korjaavat toimenpiteet FI C.Loc Parametrien asetus painikkeiden avulla lukittu, asetus voidaan tehdä IO-Link-tiedonsiirron kautta. Odota, kunnes parametrin asetus IO-Linkin kautta on suoritettu S.Loc Asettelupainikkeet lukittu parametrointiohjelman avulla. Parametrimuutos on estetty. Lukituksen avaaminen on mahdollista ainoastaan IO-Linkin kautta / parametrointiohjelman avulla. OL Kierrosnopeus liian suuri. (mittausalue ylittyy) Pienennä kierrosnopeutta, vältä laitteen ylikuormittumista. 4 Tehdasasetus Tehdasasetus Pulssi- ja kulma-anturit rslt 024 CDir cw (myötäpäivään) out HTL Moodi Enc (pulssianturi) colr punainen cfh 52 cfl 256 dis d2 Pyörintävahdit yksikkö rpm SP / FH 52 Käyttäjäasetus 29
30 rp / FL 256 ou Hno SDLy 0,5 s Laskurit PSt 000 ou pst In pst h.tim s Lisätietoja 30
31 3 FI
