1 PALOTEKNISET SAUMAUKSET JA TIIVISTYKSET

2 Palosaumaukset ja -tiivistykset tulee toteuttaa siten, ettei tulipalo, palon muodostama savu ja myrkylliset palamiskaasut pääse leviämään palo-osastosta toiseen. Tässä dokumentaatio käsittellee Flexotec Oy:n saumausja tiivistystuotteiden käyttöä osastoivien rakennusosien ja rakenteiden tiivistämisessä.

3 PYROCRYL PALOAKRYYLI Liikevara ± 12,5 % Väri: valkoinen ja harmaa Sisäpuolen saumauksiin ja tiivistyksiin Seinä-seinä, seinän-katto, ikkuna- ja oviaukkojen saumojen tiivistykset Sauman syvyys/leveys minimissään tuotteen teknisen tiedotteen taulukon mukaan, muuten palotekniset ominaisuudet eivät täyty Ilman pohjustetta mm. seuraaville pinnoille: anodisoitu alumiini, betoni, kipsilevy, maalattu puu, metallit, tiili ja teräkset

tuotteen teknisen tiedotteen taulukon mukaan, muuten palotekniset ominaisuudet eivät täyty Ilman

4 PYROCRYL PALOAKRYYLI KÄYTTÖ Saumattavien ja tiivistettävien pintojen tulee olla kuivia, pölyttömiä ja puhtaita, sekä vapaita kaikesta tartuntaa heikentävästä materiaalista Asennuslämpötila: C Tarvittaessa käytetään pohjanauhaa Pyropol levitetään massapuristimella ja viimeistellään hyvän tartunnan takaamiseksi Palo-osastoivissa väliseinissä saumataan molemmilta puolilta

5 PYROCRYL PALOAKRYYLI

6 PYROPOL PALOSILIKONI Liikevara ± 25 % Väri: valkoinen, harmaa ja musta Sisä- ja ulkopuolen saumauksiin ja tiivistyksiin Seinä-seinä, seinän-katto, ikkuna- ja oviaukkojen saumojen tiivistykset, osastoivien lasirakenteiden tiivistykset Sauman syvyys/leveys minimissään tuotteen teknisen tiedotteen taulukon mukaan, muuten palotekniset ominaisuudet eivät täyty Seuraaville pinnoille: betoni, tiili, kiviaines, lasi, alumiini, metallit, maalattu puu, rakennusmuovit: Lexan, Makrolon, Perspex, Plexiglass, polystyreeni eristyslevyt ja upcv:t.

tuotteen teknisen tiedotteen taulukon mukaan, muuten palotekniset ominaisuudet eivät täyty Seuraaville pinnoille: betoni, tiili,

7 PYROPOL PALOSILIKONI KÄYTTÖ Saumattavien ja tiivistettävien pintojen tulee olla kuivia, pölyttömiä ja puhtaita, sekä vapaita kaikesta tartuntaa heikentävästä materiaalista Asennuslämpötila: C Tarvittaessa käytetään pohjanauhaa Pyropol levitetään massapuristimella ja viimeistellään hyvän tartunnan takaamiseksi Palo-osastoivat väliseinät saumataan molemmilta puolilta

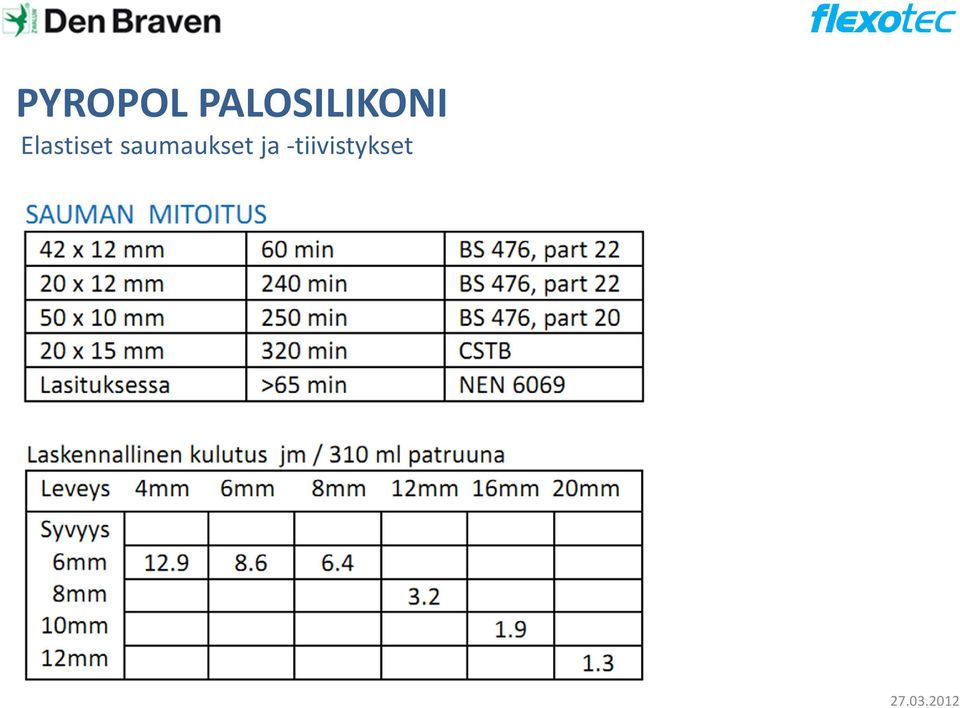

8 PYROPOL PALOSILIKONI

9 ISO-FLAME Kombi F120 Paisuva palosuojanauha Paloa hidastavalla kyllästeellä impregnoitu paisuva palosuojanauha Osastoivien betoni-, teräs- ja metallirakenteiden, sekä ikkuna- ja ovirakenteiden tiivistämiseen Soveltuu sisäsaumoihin joiden koko on 7 40 mm Yhdistelmänä ISO-BLOCO 600 nauhan kanssa ulkoseiniin Voidaan päälle maalata liuotteettomilla dispersiomaaleilla

ovirakenteiden tiivistämiseen Soveltuu sisäsaumoihin joiden koko on 7 40 mm Yhdistelmänä

10 ISO-FLAME Kombi F120 Paisuva palosuojanauha KÄYTTÖ Saumattavien ja tiivistettävien pintojen tulee olla kuivia, pölyttömiä ja puhtaita Oikea nauhan koko valitaan Taulukon 1. mukaan siten että vaadittu paloluokka saavutetaan Kaikki taulukon mitoitukset perustuvat polttokokeissa saatuihin tuloksiin Nauhaa varataan + 1 cm jokaista alkavaa metriä kohden Aloitukset, lopetukset ja jatkosten päittäissaumat toteutetaan tiiviinä puskusaumoina Kuva 1.

mukaan siten että vaadittu paloluokka saavutetaan Kaikki taulukon mitoitukset perustuvat polttokokeissa

11 ISO-FLAME Kombi F120 Paisuva palosuojanauha KÄYTTÖ Kuva 1. Puskusauma

12 ISO-FLAME Kombi F120 Paisuva palosuojanauha Taulukko 1. Nauhan koko mm Sauman leveys mm* Paloluokka F ** 40 / / / / / / / / / / / / / * Huomioi mitoituksessa sauman liikevara ** 120 minuutin mitoitus: rakenteen minimipaksuus 150 mm, kahden nauhan yhdistelmänä. 30 minuutin mitoitus: rakenteen minimipaksuus 100 mm. F 30 F 30 F 30 F 30 F 30 Koelaitos: ibmb MPA Braunschweig Germany Tutkimusraportti: ABP P-3436 / MPA BS

12-45 50 / 20-70 100 / 20-70 50 / 22-90 100 / 22-90 7-10 10-14 10-14 10-14 12-20 12-20 12-20 18-28 18-28 22-40 22-40 * Huomioi mitoituksessa sauman

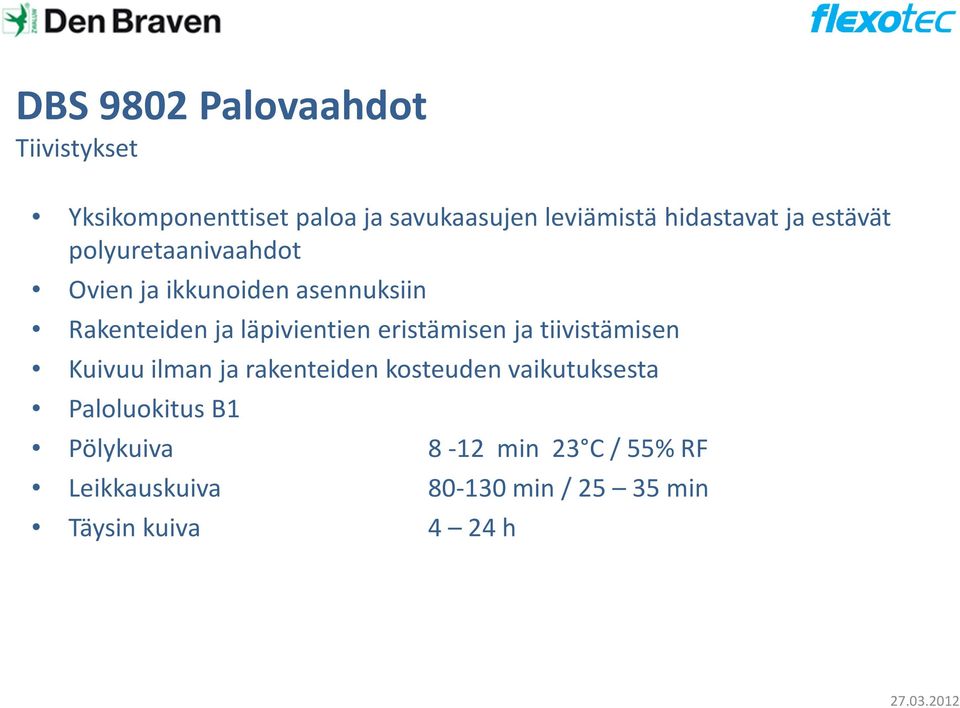

13 DBS 9802 Palovaahdot Tiivistykset Yksikomponenttiset paloa ja savukaasujen leviämistä hidastavat ja estävät polyuretaanivaahdot Ovien ja ikkunoiden asennuksiin Rakenteiden ja läpivientien eristämisen ja tiivistämisen Kuivuu ilman ja rakenteiden kosteuden vaikutuksesta Paloluokitus B1 Pölykuiva 8-12 min 23 C / 55% RF Leikkauskuiva min / min Täysin kuiva 4 24 h

läpivientien eristämisen ja tiivistämisen Kuivuu ilman ja rakenteiden kosteuden vaikutuksesta

14 DBS 9802 Palovaahdot Tiivistykset KÄYTTÖ Tiivistettävien rakenteiden pintojen tulee olla vapaita kaikesta tartuntaa heikentävistä epäpuhtauksista Ravista pulloa huolellisesti ennen käyttöä Yli 50 mm syvissä täytöissä tiivistys suoritetaan vaiheittain Suositeltava odotusaika täyttökerrosten välillä on minuuttia Sauman koko minimi 10 mm ja maksimi 40 mm, mitoitus taulukon 3. mukaisesti

50 mm syvissä täytöissä tiivistys suoritetaan vaiheittain Suositeltava odotusaika täyttökerrosten

15 DBS 9802 Palovaahdot Tiivistykset Taulukko 3. Sauman leveys suhteessa syvyyteen:

16 LAADUNVALVONTA Laadunvarmistus ei poikkea julkisivusaumauksesta Saumaus- ja tiivistystyöt tulee suorittaa materiaalivalmistajan ohjeita noudattaen ja hyvän rakennustavan mukaisesti Tuotteen Batch numero kirjataan ylös Paisuvan saumanauhan Batch-numero löytyy nauharullan sisäkehältä Muista täyttää 1. SAUMAUSTYÖMAAN ALOITUSPÖYTÄKIRJA 2. SAUMAUSTYÖMAAN PÄIVÄKIRJA

Tuotteen Batch numero kirjataan ylös Paisuvan saumanauhan Batch-numero löytyy nauharullan

17 ISO-FLAME Kombi F120 Berliner Hauptbahnhof
