Käyttöoppaasi. HARMAN KARDON SB 16

Transkriptio

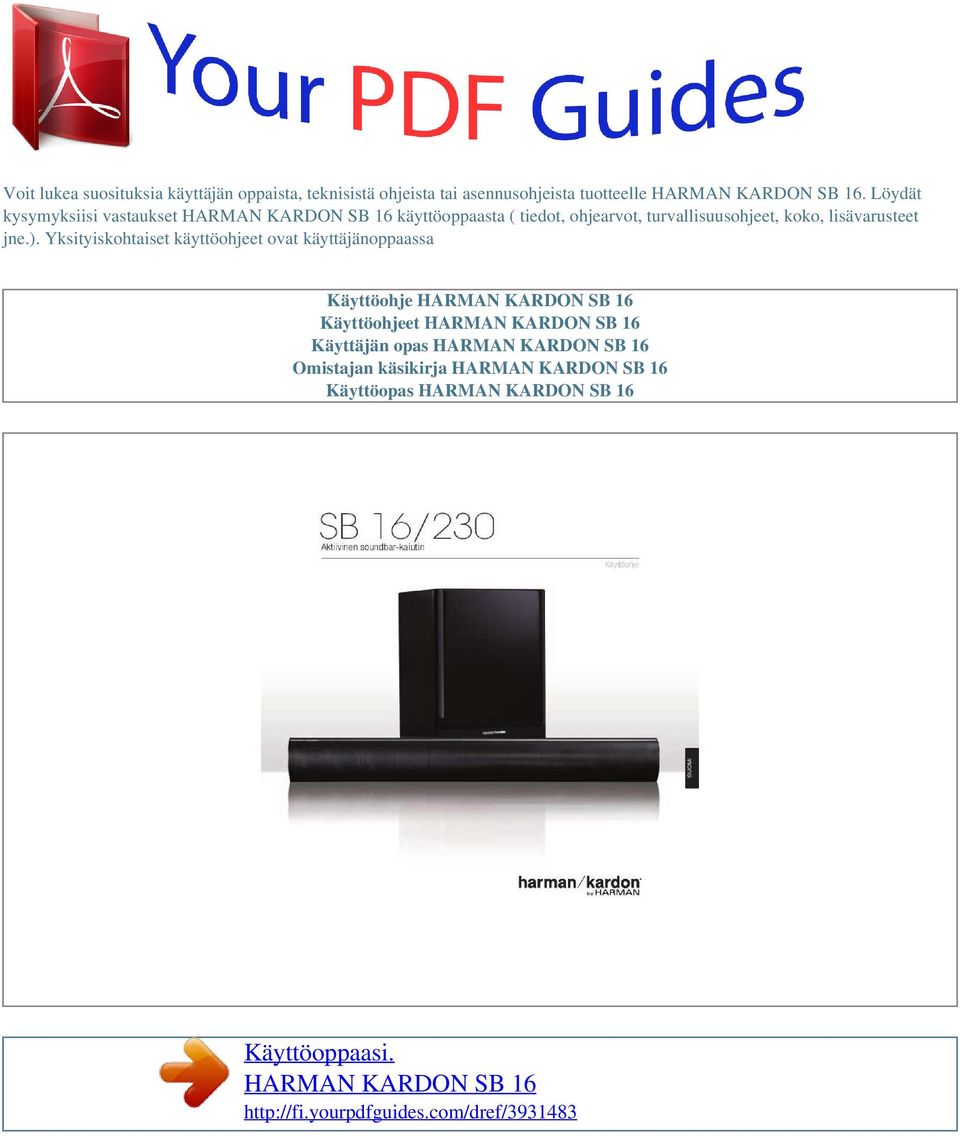

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä vaikka sb 16/230-järjestelmissä on erittäin hienostunut elektroniikka ja kaiuttimissa nykyaikaiset huippuosat, käyttöönotto ja käyttö on yksinkertaista. Jotta saisit suurimman mahdollisen nautinnon uudesta kotiteatterikaiutinjärjestelmästäsi, suosittelemme käyttämään muutaman minuutin tämän käyttöoppaan lukemiseen. lisäksi muutaman minuutin panostamisella eri säätimien toimintojen opiskeluun saat hyödyn irti kaikesta tehosta ja hienoista ominaisuuksista, joita sb 16/230 pystyy tarjoamaan. Jos sinulla on kysyttävää tästä laitteesta, sen asennuksesta tai toiminnasta, ota yhteyttä laitteen myyjään tai asentajaan, tai käy nettisivullamme osoitteessa Kuvaus ja ominaisuudet sb 16/230 on täydellinen kotiteatterin kaiutinjärjestelmä, joka sisältää seuraavat: videosuojattu soundbar-stereokaiutin (sb 16 cntr), jossa kaksiteiset dual driver -teknologiaa käyttävät kaiuttimet vasemmalla ja oikealla ja sisäänrakennettu 25-wattinen x 2 stereovahvistin 250 mm:n (10 tuuman) 100-wattinen langaton teho-subwoofer (sb 15 sub) seinätelineen kannattimet soundbarille Kahdet eri seinäkiinnikkeet soundbar-kaiutinta varten yksi kapea ja yksi leveä (käytettäessä optista digitaalista audiotuloa) yksi 24 v:n dcvirtalähde ja ac-virtajohto sb 16 cntr -kaiuttimelle sb 16 cntr -soundbarissa on järjestelmän vasen ja oikea kaiutin sekä stereovahvistimet. sen ominaisuuksina ovat myös digitaalinen signaalinkäsittely ja virtuaalinen 3d surround -piiri, joka luo täydellisen surround-äänikokemuksen ilman ylimääräisiä kaiuttimia tai johtoja. voit asettaa soundbar-kaiuttimen pöydälle televisiosi eteen; järjestelmä sisältää myös osia, joiden avulla kaiuttimen voi asentaa helposti seinälle litteänäyttöisen television kanssa. voit ohjelmoida soundbarin reagoimaan television kaukosäätimen äänenvoimakkuus-, virta- ja lähdekomentoihin. sb 15 sub-subwoofer vastaanottaa signaalinsa sb 16 ctr -soundbarista langattoman teknologian välityksellä, joten voit sijoittaa sen mihin tahansa kohden huonetta ilman johtoja. sen 250 mm:n bassokaiutin ja sisäänrakennettu 100-wattinen vahvistin luovat elokuvan vaikutuksen ja jännityksen. muita mukavuuksia ovat äänensäätö; vaihekytkin bassoäänien hienosäätöä varten, niin että taso soveltuu kuunteluympäristöön, ja tehokas kytkentäjärjestelmä, joka havaitsee audiosignaalin läsnäolon ja laittaa subwooferin automaattisesti päälle. harman Kardon keksi uskollisen äänentoiston vastaanottimen yli 50 vuotta sitten. nykyaikaisine huippuominaisuuksineen ja vanhaa kunnioittavine piirisuunnitteluineen sb 16/230 muuntaa litteänäyttöisen televisiosi hauskaksi ja jännittäväksi kotiteatteriksi. yksi 1,5 metrin optinen digitaalinen audiokaapeli yksi 2-metrinen stereoaudiokaapeli Tärkeää: Jos jotakin puuttuu tai jos sb 16/230 -järjestelmän jokin osa ei toimi oikein, ota välittömästi yhteyttä jälleenmyyjään. 3 SUOMI 2 metrin stereoäänikaapeli järjestelmän liittämiseksi suoraan television äänilähtöön. Kaksi kumijalkaa SB 16/230 Soundbarin yläpaneelin ohjaimet surroundtilan virtakytkin painike äänenvoimakkuuden säätimet Soundbar-kaiuttimen yläpanelin säätimet ja Soundbar-kaiuttimen takapanelin säätimet ja Liitännät Soundbarin takapaneelin ohjaimet ja liitännät lähteen valitsin Langaton koodikytkin: valitsee langattoman subwooferin signaalin neljän eri kanavan välillä. TÄRKEÄÄ: Varmista, että subwooferin langattoman koodin kytkin on asetettu samalle kanavalle kuin jolle olet asettanut soundbarin langattoman koodin kytkimen. Katso lisätietoja kohdasta Langattoman koodin kytkimet sivulta 10. EQ-kytkin: tällä kytkimellä säädetään soundbarin basso joko seinä- tai pöytäkiinnitykselle. Jos kiinnität soundbarin seinälle mukana toimitetuilla seinätelineen kannattimilla, aseta tämä kytkin Wall (seinä) -asentoon, niin saat luonnollisimman kuuloisen bassoäänen. Jos asetat soundbarin pöydälle, aseta eq-kytkin Table (pöytä) -asentoon, niin saat luonnollisimman kuuloisen bassoäänen. Trimmikytkin: tällä kytkimellä säädetään soundbarin tulon herkkyyttä niin, että se toimii televisioiden kanssa, joilla on äänisignaalin eri lähtötasot. Katso lisätietoja kohdasta Soundbarin trimmikytkin sivulta 10. Lähteen 1 liitäntä (analoginen): liitä mukana toimitetulla stereoäänikaapelilla television, dvd-soittimen tai kaapeli-/satelliittivirittimen analogiset stereolähdöt tähän. Lähteen 2 liitäntä (digitaalinen): Jos televisiossa, dvd-soittimessa tai kaapeli-/ satelliittivirittimessä on koaksiaalinen digitaalinen lähtö, voit liittää sen tähän. huomautus: Jos liität television tai muun laitteen soundbarin lähteen 1 liitäntään, voit liittää toisen laitteen lähteen 2 liitäntään. Virtaliitäntä: liitä mukana toimitettu dc-virtalähde tähän. Katso lisätietoja kohdasta Virtaliitännät sivulta 8. TÄRKEÄÄ: Älä liitä virtalähteen AC-johtoa AC-ulostuloon ennen kuin olet tehnyt ja varmistanut kaikki liitännät. Virtakytkin: aseta tämä kytkin on-asentoon (paina kytkimen valkoista kohopistettä) soundbarin aktivoimiseksi. normaalissa käytössä tämä kytkin jätetään on-asentoon. Katso lisätietoja kohdasta Soundbarin kytkeminen päälle ja pois päältä sivulta 9. virranil- surround-tilan maisin ilmaisin lähteen ilmaisin Virtakytkin: Kun soundbar on valmiustilassa (virranilmaisin palaa kullanruskeana), kytke sb 16/230 -järjestelmä päälle painamalla tätä painiketta. (virranilmaisin alkaa palaa sinisenä.) huomautus: Kun soundbar on valmiustilassa, se kytkeytyy automaattisesti päälle aina sen havaitessa äänisignaalin lähteen 1 (analogisissa) tuloissa. Kun sb 16/230 -jäjestelmä on päällä: paina hetken ajan virtapainiketta sb 16/230 -järjestelmän mykistämiseksi.

3 (virranilmaisin vilkkuu sinisenä.) pidä virtapainiketta painettuna kolme sekuntia soundbarin asettamiseksi valmiustilaan. (virranilmaisin alkaa palaa kullanruskeana.) huomautus: subwoofer on päällä noin 15 minuuttia sen jälkeen, kun äänisignaali on lakannut, ja siirtyy sitten automaattisesti valmiustilaan. Surround-tilan painike: tällä painikkeella kytketään sb 16/230 -järjestelmän 3d surround -käsittely päälle ja pois päältä. surround-tilan ilmaisin palaa sinisenä, kun 3d surround on aktiivisena, ja se palaa valkoisena, kun 3d surround ei ole aktiivisena (normaali stereoääni). Katso lisätietoja kohdasta Soundbarin surround-tilan painike sivulta 9. Äänenvoimakkuuden säätimet: vähennä äänenvoimakkuutta painamalla ()-painiketta; lisää äänenvoimakkuutta painamalla (+)-painiketta. Lähteen valitsin: tällä painikkeella vaihdetaan lähteeseen 1 (analoginen) ja lähteeseen 2 (digitaalinen) kytkettyjen tulojen välillä. Kun lähde 1 on aktiivinen, lähteen ilmaisin palaa valkoisena; kun lähde 2 on aktiivinen, lähteen ilmaisin palaa sinisenä. eq-kytkin trimmikytkin source 2 (digitaalinen koaksaali) tulo virtakytkin langattoman koodin kytkin source 1 (analoginen) tulo source 2 (optinen digitaali) tulo virransyöttö 4 SB 16/230 Subwooferin takapaneelin ohjaimet Subwooferin takapanelin liitännät vaihtokytkin äänenvoimakkuuden säädin vaihekytkin langattoman koodin kytkin ac-sulake virtajohto virtakytkin Vaihtokytkin: tällä kytkimellä säädetään subwooferin vaihtoa 50 hz:n ja 150 hz:n välillä. mitä korkeammaksi asetat vaihtokytkimen, sitä korkeammalla taajuudella subwoofer toimii ja sitä enemmän sen basso "limittyy" soundbarin kanssa. tämä säätö auttaa saavuttamaan bassotaajuuksien tasaisen siirtymän subwooferin ja soundbarin välillä eri huoneissa ja subwooferin sijaintipaikoissa. Katso lisätietoja kohdasta Subwooferin vaihtokytkin sivulta 10. Äänenvoimakkuuden säädin: tasapainota tällä säätimellä subwooferin äänenvoimakkuus ja soundbarin äänenvoimakkuus. lisää subwooferin äänenvoimakkuutta kääntämällä säädintä myötäpäivään; vähennä subwooferin äänenvoimakkuutta kääntämällä sitä vastapäivään. Vaihekytkin: tällä kytkimellä määritetään, liikkuuko subwooferin ohjaimen mäntämäinen liike sisään ja ulos vaiheittain soundbarin kaiutinten kanssa. Jos subwoofer toistaa eri vaiheessa soundbar-kaiuttimien suhteen, soundbar-kaiuttimen ääniaallot voivat peruuttaa subwooferin ääniaallot, vähentäen basson tasoja ja sonic impact - vaikutusta. tämä ilmiö riippuu osittain subwooferin ja soundbar-kaiuttimen paikoista suhteessa toisiinsa. Katso lisätietoja Subwooferin vaihekytkin - kohdasta sivulla 10. Langattoman koodin kytkin: valitsee langattoman subwooferin signaalin neljän eri kanavan välillä. TÄRKEÄÄ: Varmista, että soundbarin langattoman koodin kytkin on asetettu samalle kanavalle kuin jolle olet asettanut subwooferin langattoman koodin kytkimen. Katso lisätietoja kohdasta Langattoman koodin kytkimet sivulta 10. AC-sulake: sb 15 sub -järjestelmään on tehtaalla asennettu t2al/250v 1a 250 v:n acsulake. Jos sulake palaa: 1. irrota virtajohto pistorasiasta. 2. pelua asettamalla sen väliaikaisesti kuunteluasentoon ja toistamalla musiikkia vahvalla bassosisällöllä. siirrä sitä eri paikkoihin huoneessa järjestelmän toistaessa ja kuuntele, kunnes löydät paikan, jossa basson suorituskyky on paras. sijoita subwoofer siihen paikkaan. TÄRKEÄÄ: Pisin mahdollinen langattoman toiminnan etäisyys soundbarin ja subwooferin välillä on noin 15,3 m. 6 SB 16/230 Liitännät Lähteen liitännät Analoginen: liitä mukana toimitetulla stereoäänikaapelilla soundbarin lähteen 1 (analoginen) tulo television stereoääniliitäntään. Jos televisiossasi on kaksi äänen lähtöliitäntää, käytä sitä, jossa on kiinteä (ei muunneltava) ulostulotaso. näin voit kytkeä television kaiuttimet kokonaan pois päältä, ja siitä huolimatta televisio yhä toimittaa yhtäjaksoista äänisignaalia soundbariin. Digitaali: Jos dvd-soittimessasi, kaapelivirittimessäsi tai satelliittivirittimessäsi on koaksaaliset tai optiset digitaalilähdöt, voit käyttää mukana tulevaa optista digitaalista audiokaapelia ja digitaalista koaksaaliaudiokaapelia (ei kuulu toimitukseen) liittääksesi ne soundbar-kaiuttimen optisiin ja digitaalisiin koaksaalituloihin. HUOMAUTUS: Jos dvdsoittimessasi tai kaapeli- tai satelliittivirittimessäsi ei ole koaksiaalista digitaalista lähtöä, voit liittää sen analogisen audiolähdön televisioosi. televisio lähettää äänisignaaliaan soundbariin edellä kuvatun analogisen liitännän välityksellä. Liitännät AUDIO OUT tv stereoäänikaapeli (sisältyy toimitukseen) sb 16 cntr-soundbar optinen digitaaliaudiokaapeli (tulee mukana) Koaksiaalinen digitaalinen audiokaapeli (ei sisälly toimitukseen) OPTICAL DIGITAL OUT satelliittiviritin dvd-soitin COAXIAL DIGITAL OUT 7 SUOMI SB 16/230 Virtaliitännät Kun olet tehnyt ja varmistanut kaikki edellä mainitut lähteen liitännät: 1. liitä dc-virtalähde soundbarin virtaliitäntään. liitä sitten mukana toimitettu ac-virtajohto dc-virtalähteeseen ja aktiiviseen, kytkeytymättömään ac-pistorasiaan. älä liitä tätä virtajohtoa lisäpistorasiaan, jollaisia joissakin audiolaitteissa on. 2. liitä subwooferin virtajohto aktiiviseen, se on erityisen tehokas katsottaessa elokuvia. voit kokeilla 3d surround -asetusta myös musiikille. surround-tilan painike Soundbar SRC (Source) -painike tämän painikkeen jokainen painallus vaihtelee soundbar-kaiuttimen audiolähteen optisen digitaali-, digitaali- ja analogisten liitäntöjen välillä.

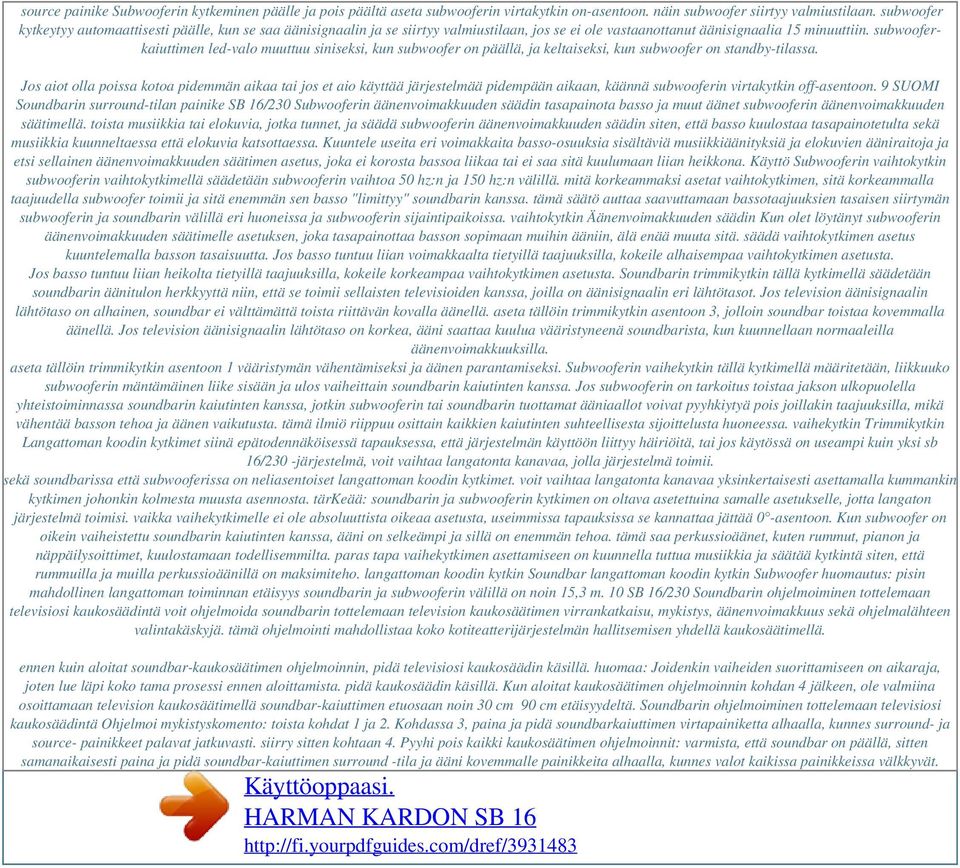

4 source painike Subwooferin kytkeminen päälle ja pois päältä aseta subwooferin virtakytkin on-asentoon. näin subwoofer siirtyy valmiustilaan. subwoofer kytkeytyy automaattisesti päälle, kun se saa äänisignaalin ja se siirtyy valmiustilaan, jos se ei ole vastaanottanut äänisignaalia 15 minuuttiin. subwooferkaiuttimen led-valo muuttuu siniseksi, kun subwoofer on päällä, ja keltaiseksi, kun subwoofer on standby-tilassa. Jos aiot olla poissa kotoa pidemmän aikaa tai jos et aio käyttää järjestelmää pidempään aikaan, käännä subwooferin virtakytkin off-asentoon. 9 SUOMI Soundbarin surround-tilan painike SB 16/230 Subwooferin äänenvoimakkuuden säädin tasapainota basso ja muut äänet subwooferin äänenvoimakkuuden säätimellä. toista musiikkia tai elokuvia, jotka tunnet, ja säädä subwooferin äänenvoimakkuuden säädin siten, että basso kuulostaa tasapainotetulta sekä musiikkia kuunneltaessa että elokuvia katsottaessa. Kuuntele useita eri voimakkaita basso-osuuksia sisältäviä musiikkiäänityksiä ja elokuvien ääniraitoja ja etsi sellainen äänenvoimakkuuden säätimen asetus, joka ei korosta bassoa liikaa tai ei saa sitä kuulumaan liian heikkona. Käyttö Subwooferin vaihtokytkin subwooferin vaihtokytkimellä säädetään subwooferin vaihtoa 50 hz:n ja 150 hz:n välillä. mitä korkeammaksi asetat vaihtokytkimen, sitä korkeammalla taajuudella subwoofer toimii ja sitä enemmän sen basso "limittyy" soundbarin kanssa. tämä säätö auttaa saavuttamaan bassotaajuuksien tasaisen siirtymän subwooferin ja soundbarin välillä eri huoneissa ja subwooferin sijaintipaikoissa. vaihtokytkin Äänenvoimakkuuden säädin Kun olet löytänyt subwooferin äänenvoimakkuuden säätimelle asetuksen, joka tasapainottaa basson sopimaan muihin ääniin, älä enää muuta sitä. säädä vaihtokytkimen asetus kuuntelemalla basson tasaisuutta. Jos basso tuntuu liian voimakkaalta tietyillä taajuuksilla, kokeile alhaisempaa vaihtokytkimen asetusta. Jos basso tuntuu liian heikolta tietyillä taajuuksilla, kokeile korkeampaa vaihtokytkimen asetusta. Soundbarin trimmikytkin tällä kytkimellä säädetään soundbarin äänitulon herkkyyttä niin, että se toimii sellaisten televisioiden kanssa, joilla on äänisignaalin eri lähtötasot. Jos television äänisignaalin lähtötaso on alhainen, soundbar ei välttämättä toista riittävän kovalla äänellä. aseta tällöin trimmikytkin asentoon 3, jolloin soundbar toistaa kovemmalla äänellä. Jos television äänisignaalin lähtötaso on korkea, ääni saattaa kuulua vääristyneenä soundbarista, kun kuunnellaan normaaleilla äänenvoimakkuuksilla. aseta tällöin trimmikytkin asentoon 1 vääristymän vähentämiseksi ja äänen parantamiseksi. Subwooferin vaihekytkin tällä kytkimellä määritetään, liikkuuko subwooferin mäntämäinen liike sisään ja ulos vaiheittain soundbarin kaiutinten kanssa. Jos subwooferin on tarkoitus toistaa jakson ulkopuolella yhteistoiminnassa soundbarin kaiutinten kanssa, jotkin subwooferin tai soundbarin tuottamat ääniaallot voivat pyyhkiytyä pois joillakin taajuuksilla, mikä vähentää basson tehoa ja äänen vaikutusta. tämä ilmiö riippuu osittain kaikkien kaiutinten suhteellisesta sijoittelusta huoneessa. vaihekytkin Trimmikytkin Langattoman koodin kytkimet siinä epätodennäköisessä tapauksessa, että järjestelmän käyttöön liittyy häiriöitä, tai jos käytössä on useampi kuin yksi sb 16/230 -järjestelmä, voit vaihtaa langatonta kanavaa, jolla järjestelmä toimii. sekä soundbarissa että subwooferissa on neliasentoiset langattoman koodin kytkimet. voit vaihtaa langatonta kanavaa yksinkertaisesti asettamalla kummankin kytkimen johonkin kolmesta muusta asennosta. tärkeää: soundbarin ja subwooferin kytkimen on oltava asetettuina samalle asetukselle, jotta langaton järjestelmä toimisi. vaikka vaihekytkimelle ei ole absoluuttista oikeaa asetusta, useimmissa tapauksissa se kannattaa jättää 0 -asentoon. Kun subwoofer on oikein vaiheistettu soundbarin kaiutinten kanssa, ääni on selkeämpi ja sillä on enemmän tehoa. tämä saa perkussioäänet, kuten rummut, pianon ja näppäilysoittimet, kuulostamaan todellisemmilta. paras tapa vaihekytkimen asettamiseen on kuunnella tuttua musiikkia ja säätää kytkintä siten, että rummuilla ja muilla perkussioäänillä on maksimiteho. langattoman koodin kytkin Soundbar langattoman koodin kytkin Subwoofer huomautus: pisin mahdollinen langattoman toiminnan etäisyys soundbarin ja subwooferin välillä on noin 15,3 m. 10 SB 16/230 Soundbarin ohjelmoiminen tottelemaan televisiosi kaukosäädintä voit ohjelmoida soundbarin tottelemaan television kaukosäätimen virrankatkaisu, mykistys, äänenvoimakkuus sekä ohjelmalähteen valintakäskyjä. tämä ohjelmointi mahdollistaa koko kotiteatterijärjestelmän hallitsemisen yhdellä kaukosäätimellä. ennen kuin aloitat soundbar-kaukosäätimen ohjelmoinnin, pidä televisiosi kaukosäädin käsillä. huomaa: Joidenkin vaiheiden suorittamiseen on aikaraja, joten lue läpi koko tama prosessi ennen aloittamista. pidä kaukosäädin käsillä. Kun aloitat kaukosäätimen ohjelmoinnin kohdan 4 jälkeen, ole valmiina osoittamaan television kaukosäätimellä soundbar-kaiuttimen etuosaan noin 30 cm 90 cm etäisyydeltä. Soundbarin ohjelmoiminen tottelemaan televisiosi kaukosäädintä Ohjelmoi mykistyskomento: toista kohdat 1 ja 2. Kohdassa 3, paina ja pidä soundbarkaiuttimen virtapainiketta alhaalla, kunnes surround- ja source- painikkeet palavat jatkuvasti. siirry sitten kohtaan 4. Pyyhi pois kaikki kaukosäätimen ohjelmoinnit: varmista, että soundbar on päällä, sitten samanaikaisesti paina ja pidä soundbar-kaiuttimen surround -tila ja ääni kovemmalle painikkeita alhaalla, kunnes valot kaikissa painikkeissa välkkyvät.

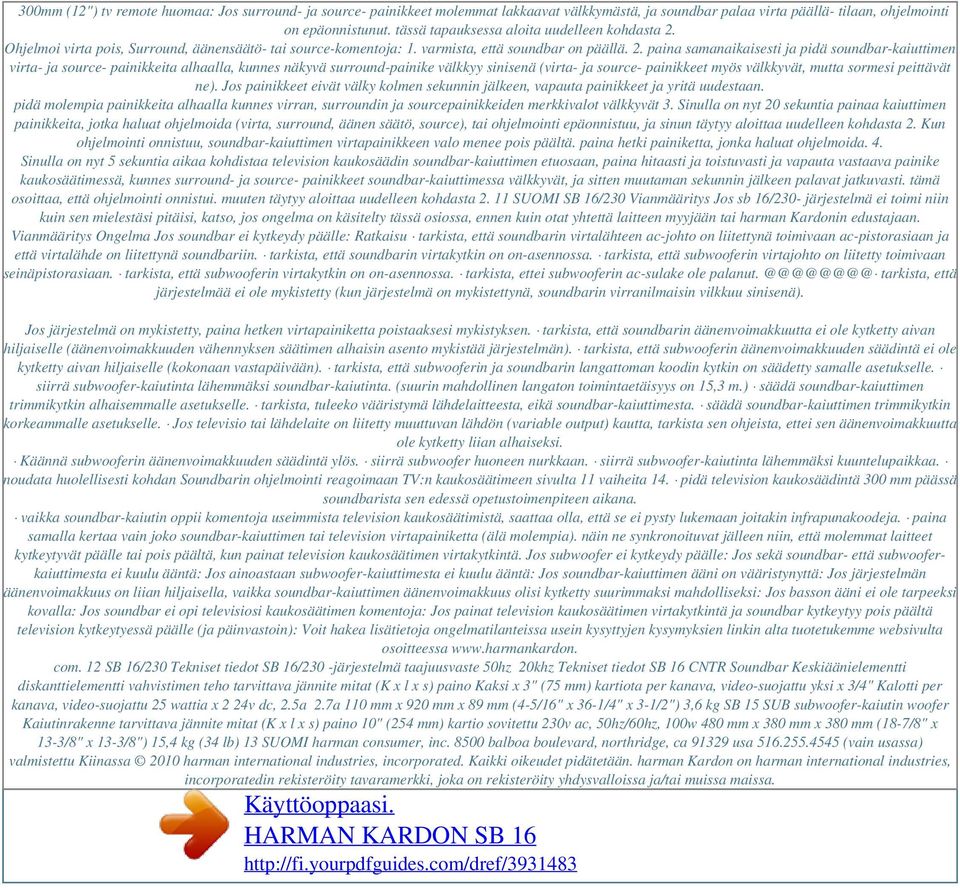

5 Powered by TCPDF ( 300mm (12") tv remote huomaa: Jos surround- ja source- painikkeet molemmat lakkaavat välkkymästä, ja soundbar palaa virta päällä- tilaan, ohjelmointi on epäonnistunut. tässä tapauksessa aloita uudelleen kohdasta 2. Ohjelmoi virta pois, Surround, äänensäätö- tai source-komentoja: 1. varmista, että soundbar on päällä. 2. paina samanaikaisesti ja pidä soundbar-kaiuttimen virta- ja source- painikkeita alhaalla, kunnes näkyvä surround-painike välkkyy sinisenä (virta- ja source- painikkeet myös välkkyvät, mutta sormesi peittävät ne). Jos painikkeet eivät välky kolmen sekunnin jälkeen, vapauta painikkeet ja yritä uudestaan. pidä molempia painikkeita alhaalla kunnes virran, surroundin ja sourcepainikkeiden merkkivalot välkkyvät 3. Sinulla on nyt 20 sekuntia painaa kaiuttimen painikkeita, jotka haluat ohjelmoida (virta, surround, äänen säätö, source), tai ohjelmointi epäonnistuu, ja sinun täytyy aloittaa uudelleen kohdasta 2. Kun ohjelmointi onnistuu, soundbar-kaiuttimen virtapainikkeen valo menee pois päältä. paina hetki painiketta, jonka haluat ohjelmoida. 4. Sinulla on nyt 5 sekuntia aikaa kohdistaa television kaukosäädin soundbar-kaiuttimen etuosaan, paina hitaasti ja toistuvasti ja vapauta vastaava painike kaukosäätimessä, kunnes surround- ja source- painikkeet soundbar-kaiuttimessa välkkyvät, ja sitten muutaman sekunnin jälkeen palavat jatkuvasti. tämä osoittaa, että ohjelmointi onnistui. muuten täytyy aloittaa uudelleen kohdasta SUOMI SB 16/230 Vianmääritys Jos sb 16/230- järjestelmä ei toimi niin kuin sen mielestäsi pitäisi, katso, jos ongelma on käsitelty tässä osiossa, ennen kuin otat yhtettä laitteen myyjään tai harman Kardonin edustajaan. Vianmääritys Ongelma Jos soundbar ei kytkeydy päälle: Ratkaisu tarkista, että soundbarin virtalähteen ac-johto on liitettynä toimivaan ac-pistorasiaan ja että virtalähde on liitettynä soundbariin. tarkista, että soundbarin virtakytkin on on-asennossa. tarkista, että subwooferin virtajohto on liitetty toimivaan seinäpistorasiaan. tarkista, että subwooferin virtakytkin on on-asennossa. tarkista, ettei subwooferin ac-sulake ole tarkista, että järjestelmää ei ole mykistetty (kun järjestelmä on mykistettynä, soundbarin virranilmaisin vilkkuu sinisenä). Jos järjestelmä on mykistetty, paina hetken virtapainiketta poistaaksesi mykistyksen. tarkista, että soundbarin äänenvoimakkuutta ei ole kytketty aivan hiljaiselle (äänenvoimakkuuden vähennyksen säätimen alhaisin asento mykistää järjestelmän). tarkista, että subwooferin äänenvoimakkuuden säädintä ei ole kytketty aivan hiljaiselle (kokonaan vastapäivään). tarkista, että subwooferin ja soundbarin langattoman koodin kytkin on säädetty samalle asetukselle. siirrä subwoofer-kaiutinta lähemmäksi soundbar-kaiutinta. (suurin mahdollinen langaton toimintaetäisyys on 15,3 m.) säädä soundbar-kaiuttimen trimmikytkin alhaisemmalle asetukselle. tarkista, tuleeko vääristymä lähdelaitteesta, eikä soundbar-kaiuttimesta. säädä soundbar-kaiuttimen trimmikytkin korkeammalle asetukselle. Jos televisio tai lähdelaite on liitetty muuttuvan lähdön (variable output) kautta, tarkista sen ohjeista, ettei sen äänenvoimakkuutta ole kytketty liian alhaiseksi. Käännä subwooferin äänenvoimakkuuden säädintä ylös. siirrä subwoofer huoneen nurkkaan. siirrä subwoofer-kaiutinta lähemmäksi kuuntelupaikkaa. noudata huolellisesti kohdan Soundbarin ohjelmointi reagoimaan TV:n kaukosäätimeen sivulta 11 vaiheita 14. pidä television kaukosäädintä 300 mm päässä soundbarista sen edessä opetustoimenpiteen aikana. vaikka soundbar-kaiutin oppii komentoja useimmista television kaukosäätimistä, saattaa olla, että se ei pysty lukemaan joitakin infrapunakoodeja. paina samalla kertaa vain joko soundbar-kaiuttimen tai television virtapainiketta (älä molempia). näin ne synkronoituvat jälleen niin, että molemmat laitteet kytkeytyvät päälle tai pois päältä, kun painat television kaukosäätimen virtakytkintä. Jos subwoofer ei kytkeydy päälle: Jos sekä soundbar- että subwooferkaiuttimesta ei kuulu ääntä: Jos ainoastaan subwoofer-kaiuttimesta ei kuulu ääntä: Jos soundbar-kaiuttimen ääni on vääristynyttä: Jos järjestelmän äänenvoimakkuus on liian hiljaisella, vaikka soundbar-kaiuttimen äänenvoimakkuus olisi kytketty suurimmaksi mahdolliseksi: Jos basson ääni ei ole tarpeeksi kovalla: Jos soundbar ei opi televisiosi kaukosäätimen komentoja: Jos painat television kaukosäätimen virtakytkintä ja soundbar kytkeytyy pois päältä television kytkeytyessä päälle (ja päinvastoin): Voit hakea lisätietoja ongelmatilanteissa usein kysyttyjen kysymyksien linkin alta tuotetukemme websivulta osoitteessa com. 12 SB 16/230 Tekniset tiedot SB 16/230 -järjestelmä taajuusvaste 50hz 20khz Tekniset tiedot SB 16 CNTR Soundbar Keskiäänielementti diskanttielementti vahvistimen teho tarvittava jännite mitat (K x l x s) paino Kaksi x 3" (75 mm) kartiota per kanava, video-suojattu yksi x 3/4" Kalotti per kanava, video-suojattu 25 wattia x 2 24v dc, 2.5a 2.7a 110 mm x 920 mm x 89 mm (4-5/16" x 36-1/4" x 3-1/2") 3,6 kg SB 15 SUB subwoofer-kaiutin woofer Kaiutinrakenne tarvittava jännite mitat (K x l x s) paino 10" (254 mm) kartio sovitettu 230v ac, 50hz/60hz, 100w 480 mm x 380 mm x 380 mm (18-7/8" x 13-3/8" x 13-3/8") 15,4 kg (34 lb) 13 SUOMI harman consumer, inc balboa boulevard, northridge, ca usa (vain usassa) valmistettu Kiinassa 2010 harman international industries, incorporated. Kaikki oikeudet pidätetään. harman Kardon on harman international industries, incorporatedin rekisteröity tavaramerkki, joka on rekisteröity yhdysvalloissa ja/tai muissa maissa.
