1 Johdanto Erikoispiirteet Yleiset tiedot Kiitos tämän SHARP-laitteen ostamisesta. Jotta laite toimii parhaalla mahdollisella tavalla, lue tämä käyttöohje huolellisesti. Siinä neuvotaan SHARP-laitteen käyttössä. Lisävarusteet Varmista, että toimitukseen kuuluu ainoastaan seuraavat lisävarusteet. Kaukosäädin x 1 Huomaa: AC/DC-adapteri voi poiketa piirustuksesta. RCA-kaapeli (2 pinniä - 2 pinniä) x 1 AC-virtajohto x 1 Suojahuopa x 4 AC/DC-adapteri x 1 (Eurooppa: RADPAA071AWZZ) Mutteri (Tappi + mutteri) x 4 (pituus: 25 mm) Seinäkiinnityskulma x 2 Mallinnepaperi x 1 SRS WOW parantaa pakatun ja pakkaamattoman dynaamisen äänen laatua laajentamalla äänikentän leveyttä ja tuottamalla syvän, täyteläisen bassoäänen. Sisältö Sivu Yleiset tiedot Varotoimet Säädöt ja merkkivalot Valmistautuminen käyttöön Systeemin valmistelu Soundbar asemointi Putoamisen estäminen Soundbar kytkennät tv:oon AC-virtakytkentä Kaukosäädin Perustoiminto Yleissäädöt Viitteet Vianmääritystaulukko Huolto Virheilmaisimet ja varoitukset Tekniset tiedot Su-1 Tässä käyttöohjeessa printatut piirustukset kuuluvat malliin.

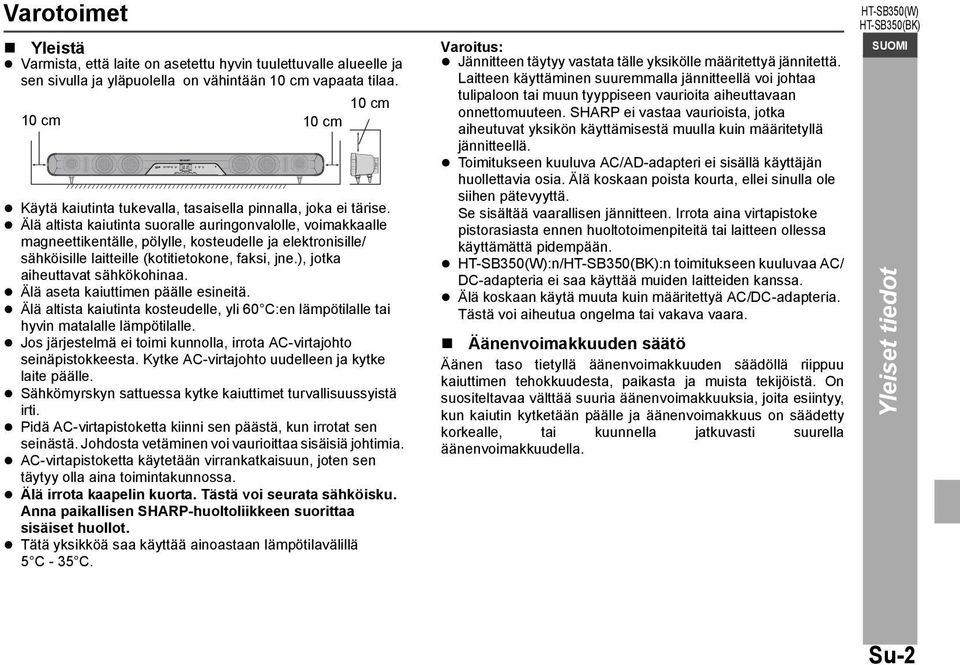

2 Varotoimet Yleistä Varmista, että laite on asetettu hyvin tuulettuvalle alueelle ja sen sivulla ja yläpuolella on vähintään 10 cm vapaata tilaa. 10 cm 10 cm 10 cm Käytä kaiutinta tukevalla, tasaisella pinnalla, joka ei tärise. Älä altista kaiutinta suoralle auringonvalolle, voimakkaalle magneettikentälle, pölylle, kosteudelle ja elektronisille/ sähköisille laitteille (kotitietokone, faksi, jne.), jotka aiheuttavat sähkökohinaa. Älä aseta kaiuttimen päälle esineitä. Älä altista kaiutinta kosteudelle, yli 60 C:en lämpötilalle tai hyvin matalalle lämpötilalle. Jos järjestelmä ei toimi kunnolla, irrota AC-virtajohto seinäpistokkeesta. Kytke AC-virtajohto uudelleen ja kytke laite päälle. Sähkömyrskyn sattuessa kytke kaiuttimet turvallisuussyistä irti. Pidä AC-virtapistoketta kiinni sen päästä, kun irrotat sen seinästä. Johdosta vetäminen voi vaurioittaa sisäisiä johtimia. AC-virtapistoketta käytetään virrankatkaisuun, joten sen täytyy olla aina toimintakunnossa. Älä irrota kaapelin kuorta. Tästä voi seurata sähköisku. Anna paikallisen SHARP-huoltoliikkeen suorittaa sisäiset huollot. Tätä yksikköä saa käyttää ainoastaan lämpötilavälillä 5 C - 35 C. Varoitus: Jännitteen täytyy vastata tälle yksikölle määritettyä jännitettä. Laitteen käyttäminen suuremmalla jännitteellä voi johtaa tulipaloon tai muun tyyppiseen vaurioita aiheuttavaan onnettomuuteen. SHARP ei vastaa vaurioista, jotka aiheutuvat yksikön käyttämisestä muulla kuin määritetyllä jännitteellä. Toimitukseen kuuluva AC/AD-adapteri ei sisällä käyttäjän huollettavia osia. Älä koskaan poista kourta, ellei sinulla ole siihen pätevyyttä. Se sisältää vaarallisen jännitteen. Irrota aina virtapistoke pistorasiasta ennen huoltotoimenpiteitä tai laitteen ollessa käyttämättä pidempään. :n/:n toimitukseen kuuluvaa AC/ DC-adapteria ei saa käyttää muiden laitteiden kanssa. Älä koskaan käytä muuta kuin määritettyä AC/DC-adapteria. Tästä voi aiheutua ongelma tai vakava vaara. Äänenvoimakkuuden säätö Äänen taso tietyllä äänenvoimakkuuden säädöllä riippuu kaiuttimen tehokkuudesta, paikasta ja muista tekijöistä. On suositeltavaa välttää suuria äänenvoimakkuuksia, joita esiintyy, kun kaiutin kytketään päälle ja äänenvoimakkuus on säädetty korkealle, tai kuunnella jatkuvasti suurella äänenvoimakkuudella. Yleiset tiedot Su-2

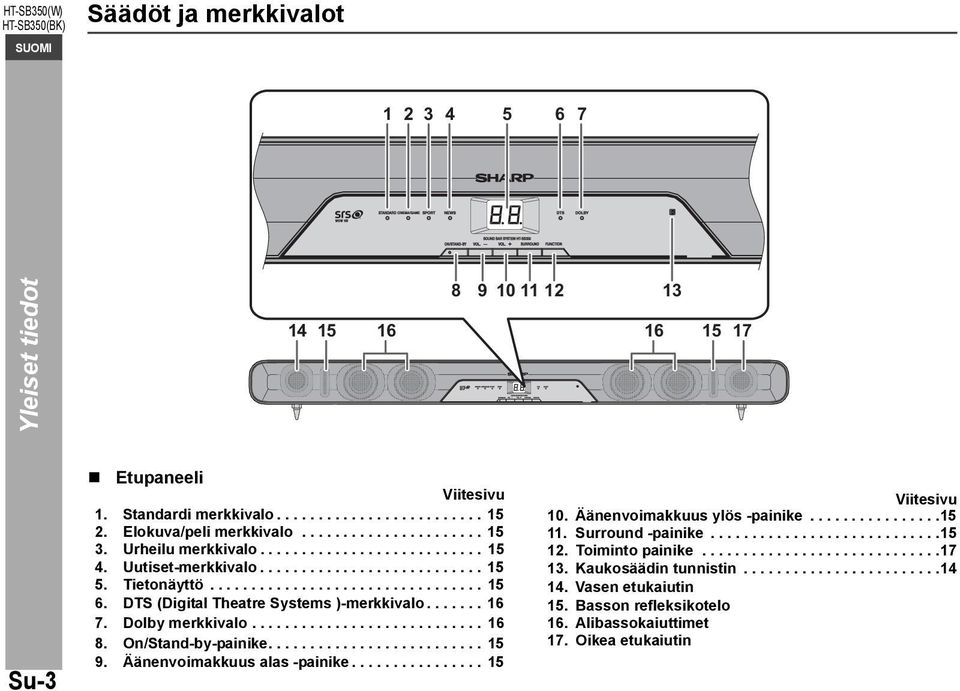

3 Säädöt ja merkkivalot Yleiset tiedot Su-3 Etupaneeli Viitesivu 1. Standardi merkkivalo Elokuva/peli merkkivalo Urheilu merkkivalo Uutiset-merkkivalo Tietonäyttö DTS (Digital Theatre Systems )-merkkivalo Dolby merkkivalo On/Stand-by-painike Äänenvoimakkuus alas -painike Viitesivu 10. Äänenvoimakkuus ylös -painike Surround -painike Toiminto painike Kaukosäädin tunnistin Vasen etukaiutin 15. Basson refleksikotelo 16. Alibassokaiuttimet 17. Oikea etukaiutin

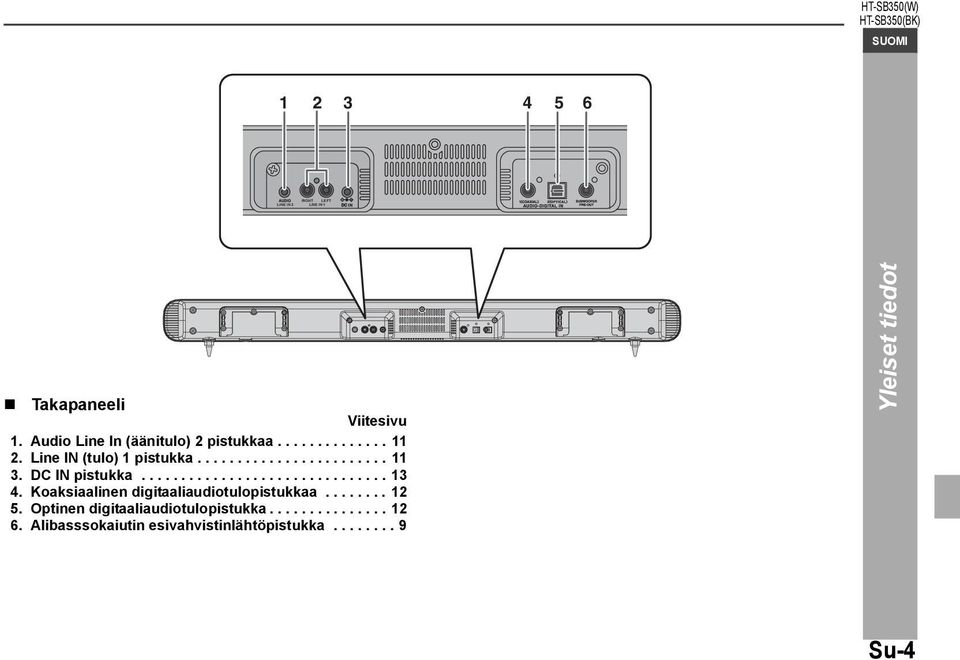

4 LINE IN 2 RIGHT LEFT LINE IN Takapaneeli Viitesivu 1. Audio Line In (äänitulo) 2 pistukkaa Line IN (tulo) 1 pistukka DC IN pistukka Koaksiaalinen digitaaliaudiotulopistukkaa Optinen digitaaliaudiotulopistukka Alibasssokaiutin esivahvistinlähtöpistukka Yleiset tiedot Su-4

5 Yleiset tiedot Säädöt ja merkkivalot (jatkuu) Kaukosäädin Viitesivu 1. Kaukosäätimen lähetin Elokuva/pelipainike Standardipainike Äänenvoimakkuus ylös -painike Alibassokaiuttimen Level Down -painike Äänenvoimakkuus alas -painike Basso/diskanttipainike TV-toimintopainikkeet On/Stand-by-painike Urheilupainike Uutiset-painike Alibassokaiuttimen Level Up -painike Himmennin painike Mykistyspainike Line painike Digitaalinen 1 Painike Digitaalinen 2 Painike TV-toimintopainikkeet (Ainoastaan SHARP TV): On/Stand-bypainike Määrittää TV:n virran ON tai STAND-BY. Tulon valintapainike (TV) Painiketta painamalla vaihdetaan toistolähdettä. Kaukosäädin Muovisuoja Äänenvoimakkuus ylös ja alas - painikkeet Säädä TV:n äänenvoimakkuutt a ylös/alas. Kanavien selauspainikkeet Kanavien vaihtaminen ylös/ alas Paristokotelo Huomaa: Ennen kuin käytät kaukosäädintä, poista patterikotelon muovisuoja. Huomautuksia: Jotkut SHARP-TV:n mallit eivät ehkä ole käytettävissä. SHARP TV:n kaukosäädin ei toimi :n/ :n järjestelmien kanssa. Su-5

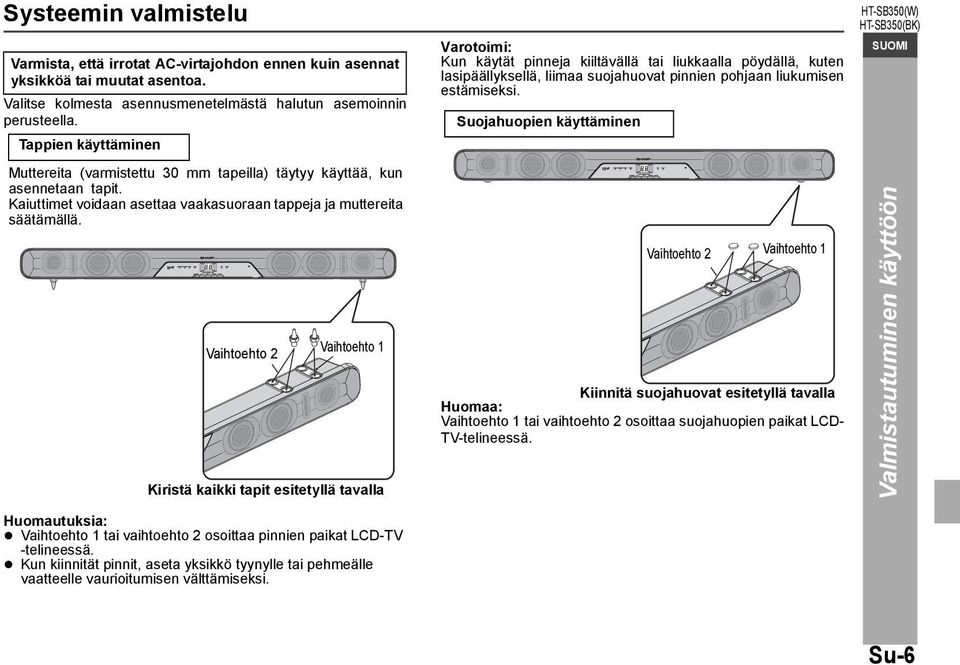

6 Systeemin valmistelu Varmista, että irrotat AC-virtajohdon ennen kuin asennat yksikköä tai muutat asentoa. Valitse kolmesta asennusmenetelmästä halutun asemoinnin perusteella. Varotoimi: Kun käytät pinneja kiiltävällä tai liukkaalla pöydällä, kuten lasipäällyksellä, liimaa suojahuovat pinnien pohjaan liukumisen estämiseksi. DE (1) Suojahuopien käyttäminen FR (2) Muttereita (varmistettu 30 mm tapeilla) täytyy käyttää, kun asennetaan tapit. Kaiuttimet voidaan asettaa vaakasuoraan tappeja ja muttereita säätämällä. Vaihtoehto 2 Vaihtoehto 2 Vaihtoehto 1 Vaihtoehto 1 Kiinnitä suojahuovat esitetyllä tavalla Huomaa: Vaihtoehto 1 tai vaihtoehto 2 osoittaa suojahuopien paikat LCDTV-telineessä. Kiristä kaikki tapit esitetyllä tavalla Valmistautuminen käyttöön Tappien käyttäminen Huomautuksia: Vaihtoehto 1 tai vaihtoehto 2 osoittaa pinnien paikat LCD-TV -telineessä. Kun kiinnität pinnit, aseta yksikkö tyynylle tai pehmeälle vaatteelle vaurioitumisen välttämiseksi. ES (3) SV (4) IT (5) NL (6) PT (7) Su (8) EN (9) AR (10) Su August 16 HT-SB350_A6_FI.fm

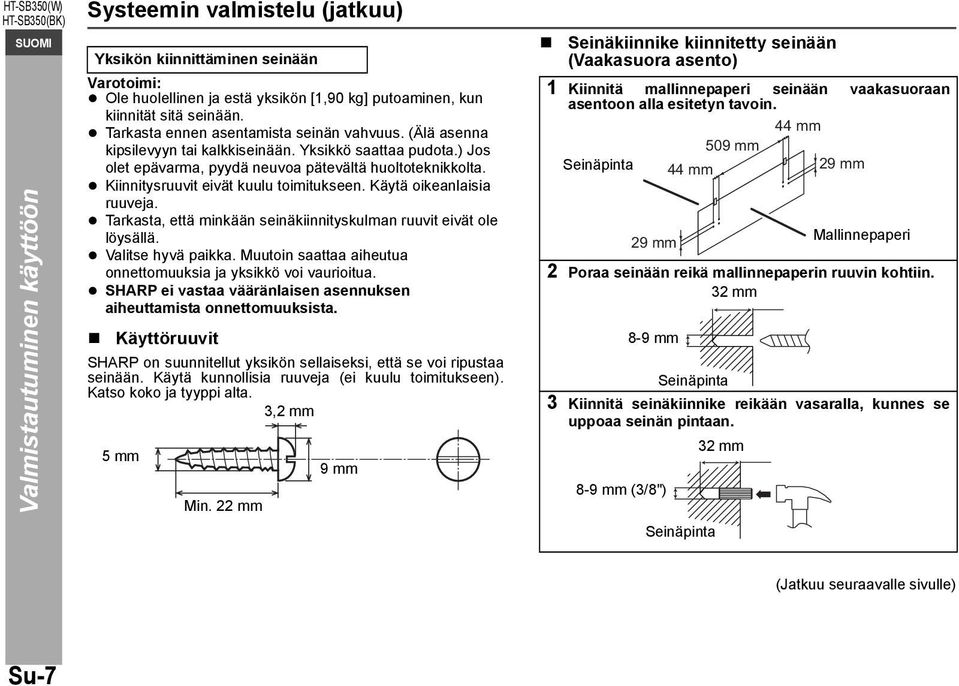

7 Valmistautuminen käyttöön Systeemin valmistelu (jatkuu) Yksikön kiinnittäminen seinään Varotoimi: Ole huolellinen ja estä yksikön [1,90 kg] putoaminen, kun kiinnität sitä seinään. Tarkasta ennen asentamista seinän vahvuus. (Älä asenna kipsilevyyn tai kalkkiseinään. Yksikkö saattaa pudota.) Jos olet epävarma, pyydä neuvoa pätevältä huoltoteknikkolta. Kiinnitysruuvit eivät kuulu toimitukseen. Käytä oikeanlaisia ruuveja. Tarkasta, että minkään seinäkiinnityskulman ruuvit eivät ole löysällä. Valitse hyvä paikka. Muutoin saattaa aiheutua onnettomuuksia ja yksikkö voi vaurioitua. SHARP ei vastaa vääränlaisen asennuksen aiheuttamista onnettomuuksista. Käyttöruuvit SHARP on suunnitellut yksikön sellaiseksi, että se voi ripustaa seinään. Käytä kunnollisia ruuveja (ei kuulu toimitukseen). Katso koko ja tyyppi alta. 3,2 mm 5 mm Min. 22 mm 9 mm Seinäkiinnike kiinnitetty seinään (Vaakasuora asento) 1 Kiinnitä mallinnepaperi seinään vaakasuoraan asentoon alla esitetyn tavoin. 44 mm 509 mm Seinäpinta 44 mm 29 mm Mallinnepaperi 29 mm 2 Poraa seinään reikä mallinnepaperin ruuvin kohtiin. 32 mm 8-9 mm Seinäpinta 3 Kiinnitä seinäkiinnike reikään vasaralla, kunnes se uppoaa seinän pintaan. 8-9 mm (3/8") Seinäpinta 32 mm (Jatkuu seuraavalle sivulle) Su-7

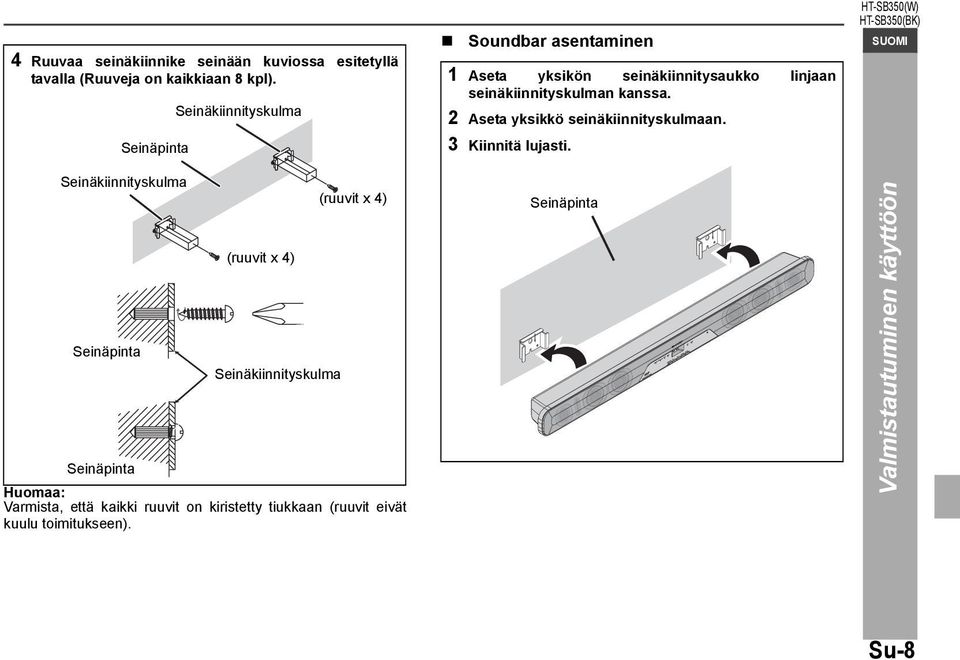

8 4 Ruuvaa seinäkiinnike seinään kuviossa esitetyllä tavalla (Ruuveja on kaikkiaan 8 kpl). Seinäpinta Seinäkiinnityskulma Soundbar asentaminen 1 Aseta yksikön seinäkiinnitysaukko linjaan seinäkiinnityskulman kanssa. 2 Aseta yksikkö seinäkiinnityskulmaan. 3 Kiinnitä lujasti. Seinäkiinnityskulma Seinäpinta Seinäpinta (ruuvit x 4) Seinäkiinnityskulma (ruuvit x 4) Huomaa: Varmista, että kaikki ruuvit on kiristetty tiukkaan (ruuvit eivät kuulu toimitukseen). Seinäpinta Valmistautuminen käyttöön Su-8

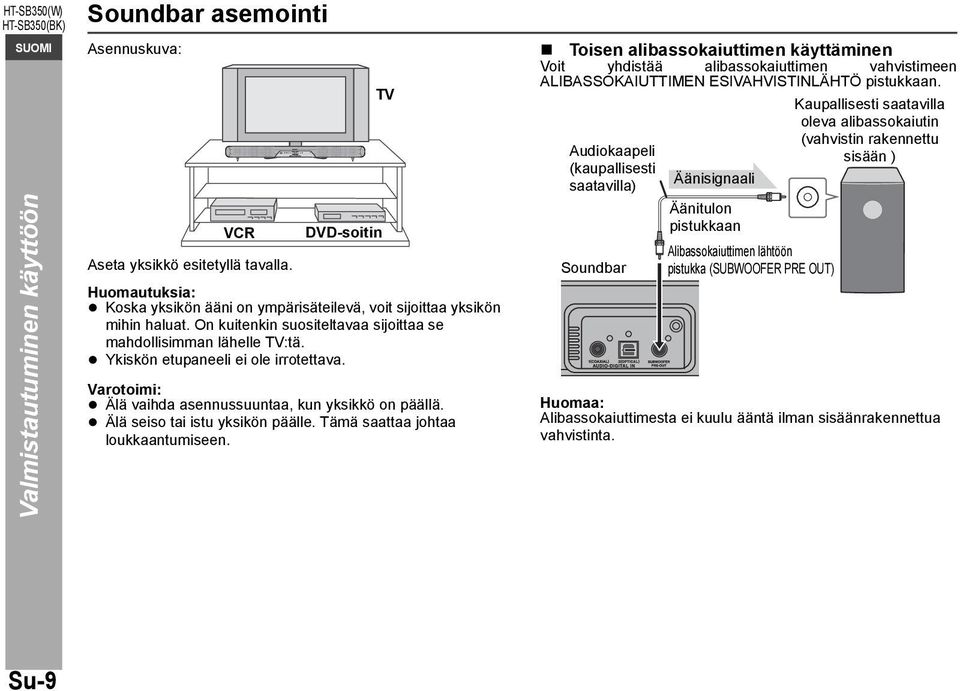

9 Valmistautuminen käyttöön Soundbar asemointi Asennuskuva: VCR DVD-soitin Aseta yksikkö esitetyllä tavalla. Huomautuksia: Koska yksikön ääni on ympärisäteilevä, voit sijoittaa yksikön mihin haluat. On kuitenkin suositeltavaa sijoittaa se mahdollisimman lähelle TV:tä. Ykiskön etupaneeli ei ole irrotettava. Varotoimi: Älä vaihda asennussuuntaa, kun yksikkö on päällä. Älä seiso tai istu yksikön päälle. Tämä saattaa johtaa loukkaantumiseen. TV Toisen alibassokaiuttimen käyttäminen Voit yhdistää alibassokaiuttimen vahvistimeen ALIBASSOKAIUTTIMEN ESIVAHVISTINLÄHTÖ pistukkaan. Audiokaapeli (kaupallisesti saatavilla) Soundbar Äänisignaali Äänitulon pistukkaan Alibassokaiuttimen lähtöön pistukka (SUBWOOFER PRE OUT) Kaupallisesti saatavilla oleva alibassokaiutin (vahvistin rakennettu sisään ) Huomaa: Alibassokaiuttimesta ei kuulu ääntä ilman sisäänrakennettua vahvistinta. Su-9

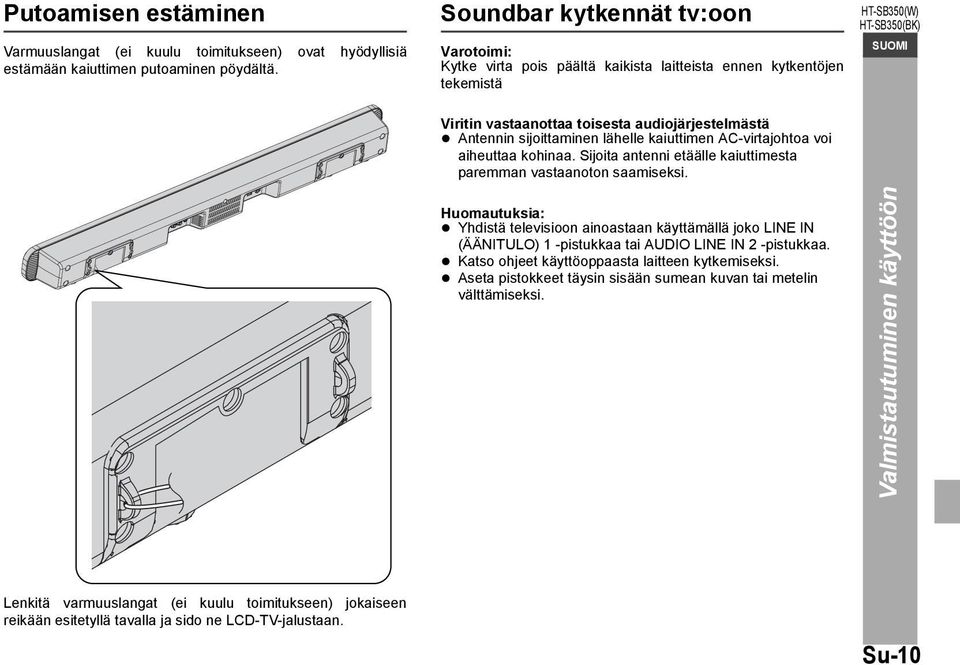

10 Putoamisen estäminen Varmuuslangat (ei kuulu toimitukseen) ovat hyödyllisiä estämään kaiuttimen putoaminen pöydältä. Soundbar kytkennät tv:oon Varotoimi: Kytke virta pois päältä kaikista laitteista ennen kytkentöjen tekemistä Viritin vastaanottaa toisesta audiojärjestelmästä Antennin sijoittaminen lähelle kaiuttimen AC-virtajohtoa voi aiheuttaa kohinaa. Sijoita antenni etäälle kaiuttimesta paremman vastaanoton saamiseksi. Huomautuksia: Yhdistä televisioon ainoastaan käyttämällä joko LINE IN (ÄÄNITULO) 1 -pistukkaa tai AUDIO LINE IN 2 -pistukkaa. Katso ohjeet käyttöoppaasta laitteen kytkemiseksi. Aseta pistokkeet täysin sisään sumean kuvan tai metelin välttämiseksi. Valmistautuminen käyttöön Lenkitä varmuuslangat (ei kuulu toimitukseen) jokaiseen reikään esitetyllä tavalla ja sido ne LCD-TV-jalustaan. Su-10

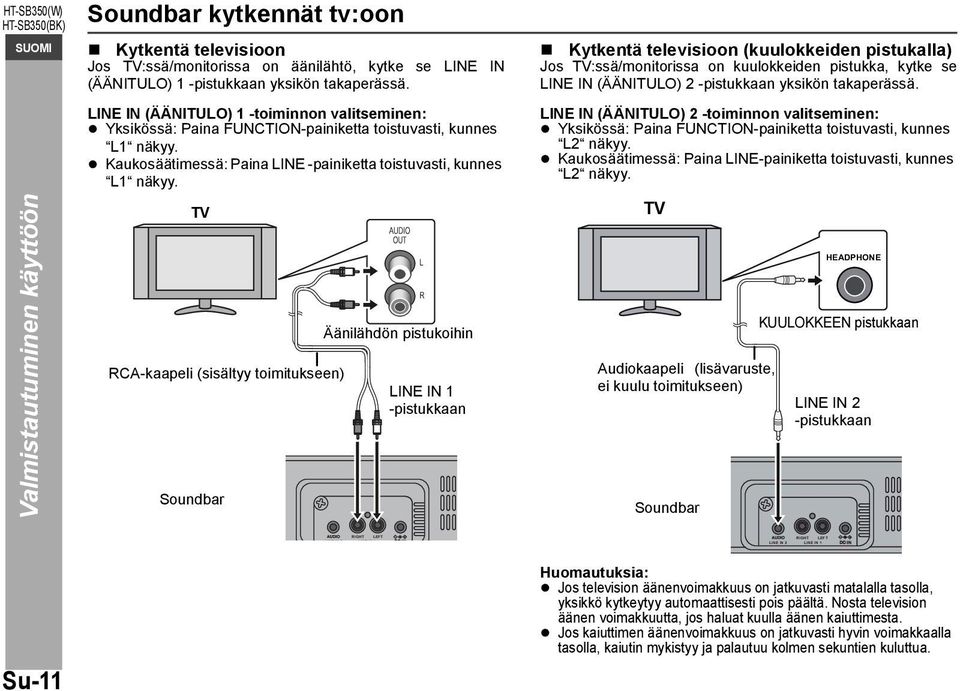

11 LINE IN 2 RIGHT LEFT LINE IN 1 LINE IN 2 RIGHT LEFT LINE IN 1 Valmistautuminen käyttöön Soundbar kytkennät tv:oon Kytkentä televisioon Jos TV:ssä/monitorissa on äänilähtö, kytke se LINE IN (ÄÄNITULO) 1 -pistukkaan yksikön takaperässä. LINE IN (ÄÄNITULO) 1 -toiminnon valitseminen: Yksikössä: Paina FUNCTION-painiketta toistuvasti, kunnes L1 näkyy. Kaukosäätimessä: Paina LINE -painiketta toistuvasti, kunnes L1 näkyy. TV RCA-kaapeli (sisältyy toimitukseen) Soundbar Äänilähdön pistukoihin LINE IN 1 -pistukkaan Kytkentä televisioon (kuulokkeiden pistukalla) Jos TV:ssä/monitorissa on kuulokkeiden pistukka, kytke se LINE IN (ÄÄNITULO) 2 -pistukkaan yksikön takaperässä. LINE IN (ÄÄNITULO) 2 -toiminnon valitseminen: Yksikössä: Paina FUNCTION-painiketta toistuvasti, kunnes L2 näkyy. Kaukosäätimessä: Paina LINE-painiketta toistuvasti, kunnes L2 näkyy. TV Audiokaapeli (lisävaruste, ei kuulu toimitukseen) Soundbar HEADPHONE KUULOKKEEN pistukkaan LINE IN 2 -pistukkaan Su-11 Huomautuksia: Jos television äänenvoimakkuus on jatkuvasti matalalla tasolla, yksikkö kytkeytyy automaattisesti pois päältä. Nosta television äänen voimakkuutta, jos haluat kuulla äänen kaiuttimesta. Jos kaiuttimen äänenvoimakkuus on jatkuvasti hyvin voimakkaalla tasolla, kaiutin mykistyy ja palautuu kolmen sekuntien kuluttua.

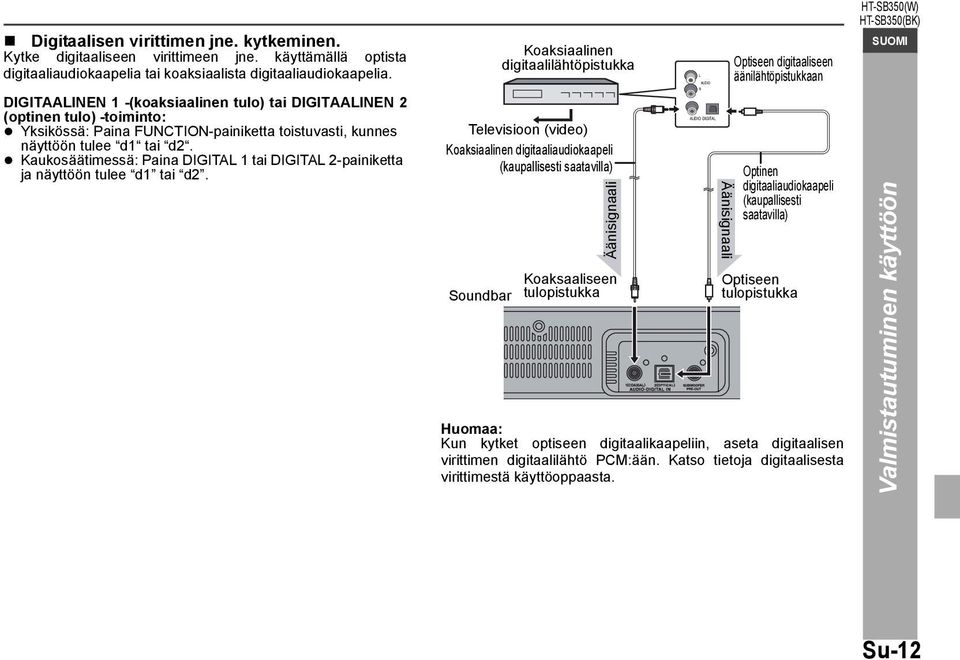

12 Digitaalisen virittimen jne. kytkeminen. Kytke digitaaliseen virittimeen jne. käyttämällä optista digitaaliaudiokaapelia tai koaksiaalista digitaaliaudiokaapelia. DIGITAALINEN 1 -(koaksiaalinen tulo) tai DIGITAALINEN 2 (optinen tulo) -toiminto: Yksikössä: Paina FUNCTION-painiketta toistuvasti, kunnes näyttöön tulee d1 tai d2. Kaukosäätimessä: Paina DIGITAL 1 tai DIGITAL 2-painiketta ja näyttöön tulee d1 tai d2. Televisioon (video) Koaksiaalinen digitaaliaudiokaapeli (kaupallisesti saatavilla) Soundbar Koaksiaalinen digitaalilähtöpistukka Äänisignaali Koaksaaliseen tulopistukka Optinen digitaaliaudiokaapeli (kaupallisesti saatavilla) Optiseen tulopistukka Huomaa: Kun kytket optiseen digitaalikaapeliin, aseta digitaalisen virittimen digitaalilähtö PCM:ään. Katso tietoja digitaalisesta virittimestä käyttöoppaasta. Äänisignaali Optiseen digitaaliseen äänilähtöpistukkaan Valmistautuminen käyttöön Su-12

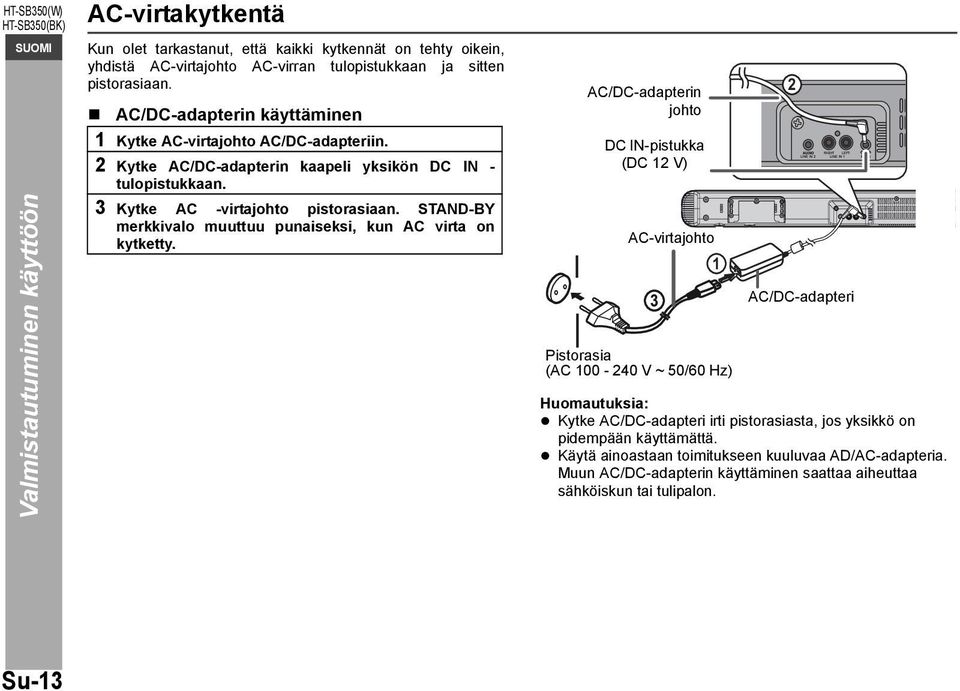

13 LINE IN 2 RIGHT LEFT LINE IN 1 Valmistautuminen käyttöön AC-virtakytkentä Kun olet tarkastanut, että kaikki kytkennät on tehty oikein, yhdistä AC-virtajohto AC-virran tulopistukkaan ja sitten pistorasiaan. AC/DC-adapterin käyttäminen 1 Kytke AC-virtajohto AC/DC-adapteriin. 2 Kytke AC/DC-adapterin kaapeli yksikön DC IN - tulopistukkaan. 3 Kytke AC -virtajohto pistorasiaan. STAND-BY merkkivalo muuttuu punaiseksi, kun AC virta on kytketty. AC/DC-adapterin johto DC IN-pistukka (DC 12 V) AC-virtajohto Pistorasia (AC V ~ 50/60 Hz) 1 Huomautuksia: Kytke AC/DC-adapteri irti pistorasiasta, jos yksikkö on pidempään käyttämättä. Käytä ainoastaan toimitukseen kuuluvaa AD/AC-adapteria. Muun AC/DC-adapterin käyttäminen saattaa aiheuttaa sähköiskun tai tulipalon. 2 AC/DC-adapteri Su-13

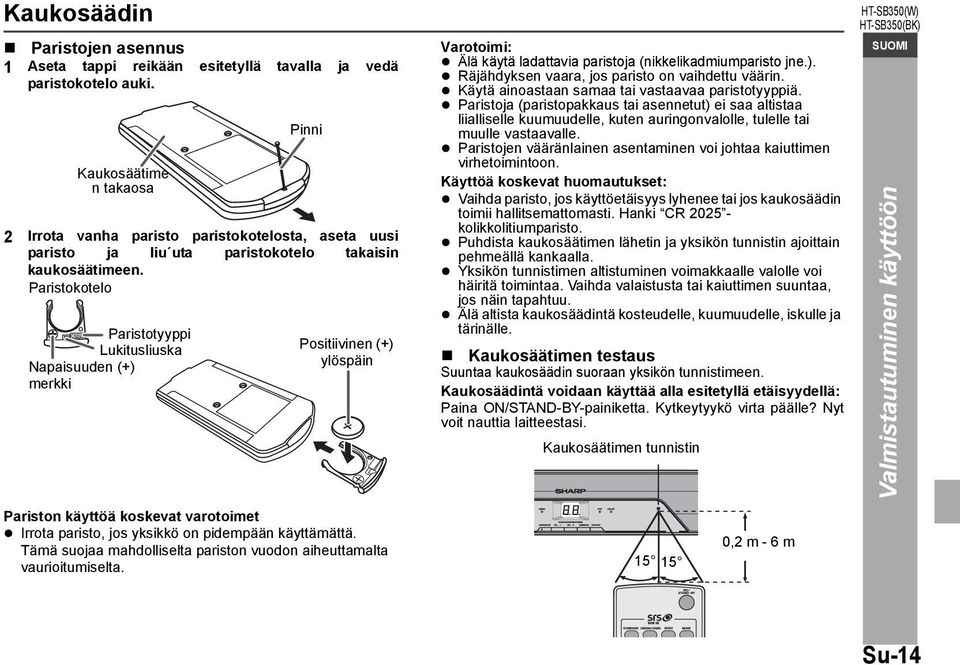

14 Kaukosäädin Paristojen asennus 1 Aseta tappi reikään esitetyllä tavalla ja vedä paristokotelo auki. Kaukosäätime n takaosa 2 Irrota vanha paristo paristokotelosta, aseta uusi paristo ja liu uta paristokotelo takaisin kaukosäätimeen. Paristokotelo Paristotyyppi Lukitusliuska Napaisuuden (+) merkki Pinni Positiivinen (+) ylöspäin Pariston käyttöä koskevat varotoimet Irrota paristo, jos yksikkö on pidempään käyttämättä. Tämä suojaa mahdolliselta pariston vuodon aiheuttamalta vaurioitumiselta. Varotoimi: Älä käytä ladattavia paristoja (nikkelikadmiumparisto jne.). Räjähdyksen vaara, jos paristo on vaihdettu väärin. Käytä ainoastaan samaa tai vastaavaa paristotyyppiä. Paristoja (paristopakkaus tai asennetut) ei saa altistaa liialliselle kuumuudelle, kuten auringonvalolle, tulelle tai muulle vastaavalle. Paristojen vääränlainen asentaminen voi johtaa kaiuttimen virhetoimintoon. Käyttöä koskevat huomautukset: Vaihda paristo, jos käyttöetäisyys lyhenee tai jos kaukosäädin toimii hallitsemattomasti. Hanki CR kolikkolitiumparisto. Puhdista kaukosäätimen lähetin ja yksikön tunnistin ajoittain pehmeällä kankaalla. Yksikön tunnistimen altistuminen voimakkaalle valolle voi häiritä toimintaa. Vaihda valaistusta tai kaiuttimen suuntaa, jos näin tapahtuu. Älä altista kaukosäädintä kosteudelle, kuumuudelle, iskulle ja tärinälle. Kaukosäätimen testaus Suuntaa kaukosäädin suoraan yksikön tunnistimeen. Kaukosäädintä voidaan käyttää alla esitetyllä etäisyydellä: Paina ON/STAND-BY-painiketta. Kytkeytyykö virta päälle? Nyt voit nauttia laitteestasi. Kaukosäätimen tunnistin ,2 m - 6 m Valmistautuminen käyttöön Su-14

15 Perustoiminto Su-15 Yleissäädöt Kytke virta päälle Paina ON/STAND-BY painiketta. Standardi tilan LED merkkivalo palaa. Kun virta ei ole päällä, tarkasta onko virtajohto kytketty oikein. Yksikön asettaminen stand-by-tilaan: Paina ON/STAND-BY-painiketta jälleen kerran. STAND-BY merkkivalo syttyy punaiseksi. Näytön kirkkauden säätö Säädä näytön ja äänitilan merkkivalojen kirkkautta painamalla DIMMER (HIMMENNIN) -painiketta. Äänitilan merkkivalo ja näytön kirkkaus. Äänitilan merkkivalo ja näytön himmeys. Äänitilan merkkivalo ja näyttö pois päältä. Painaminen. mikä tahansa painike valaisee näytön vain 3 sekunniksi. Äänenvoimakkuuden automaattinen voimistuminen. Kun sammutat ja laitat yksikön päälle äänenvoimakkuuden ollessa 40 tai enemmän, äänenvoimakkuus aloittaa 20: sta ja voimistuu asennettulle korkeudelle. Äänenvoimakkuuden säätö Yksikön toiminta: Paina äänenvoimakkuus ylös (VOL. +) korottaakseen äänenvoimakkuutta ja paina äänenvoimakkuus alas (VOL. ) alentakseen äänenvoimakkuutta Kaukosäätimen toiminta: Nosta äänenvoimakkuutta painamalla VOLUME + laske painamalla ja VOLUME. Mykistys Äänenvoimakkuus mykistyy tilapäisesti, kun kaukosäätimen MUTE-painiketta painetaan. Paina jälleen kerran palauttaakseen äänenvoimakkuutta. Ennakkoasetuksen tila Pääyksikön toiminto: Kun SURROUND-painike painetaan, nykytilan säätö syttyy. Painamalla SURROUND painiketta toistuvasti, kunnes haluttu tila palaa, muutetaan toiseen tilaan. Kaukosäätimen toiminta: Paina haluamaasi äänitilaa kaukosäätimestä. STANDARD WOW HD HD päällä is on nominaalista for nominal effect. efektia varten. CINEMA/GAME WOW HD HD päällä on for elokuva/peli-äänitehosteille cinema/game sound effect SPORT WOW HD päällä on for urheilulähetyksille sport broadcasting NEWS WOW HD päällä on for uutisille news

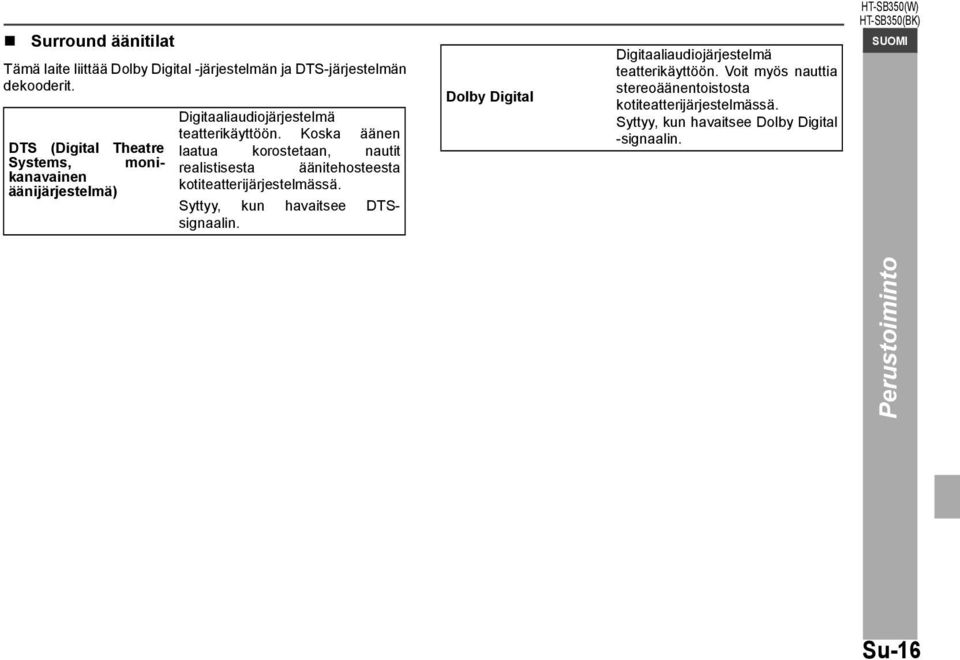

16 Surround äänitilat Tämä laite liittää Dolby Digital -järjestelmän ja DTS-järjestelmän dekooderit. Digitaaliaudiojärjestelmä teatterikäyttöön. Koska äänen DTS (Digital Theatre laatua korostetaan, nautit Systems, monikanavainen realistisesta äänitehosteesta kotiteatterijärjestelmässä. äänijärjestelmä) Syttyy, kun havaitsee DTSsignaalin. Dolby Digital Digitaaliaudiojärjestelmä teatterikäyttöön. Voit myös nauttia stereoäänentoistosta kotiteatterijärjestelmässä. Syttyy, kun havaitsee Dolby Digital -signaalin. Perustoiminto Su-16

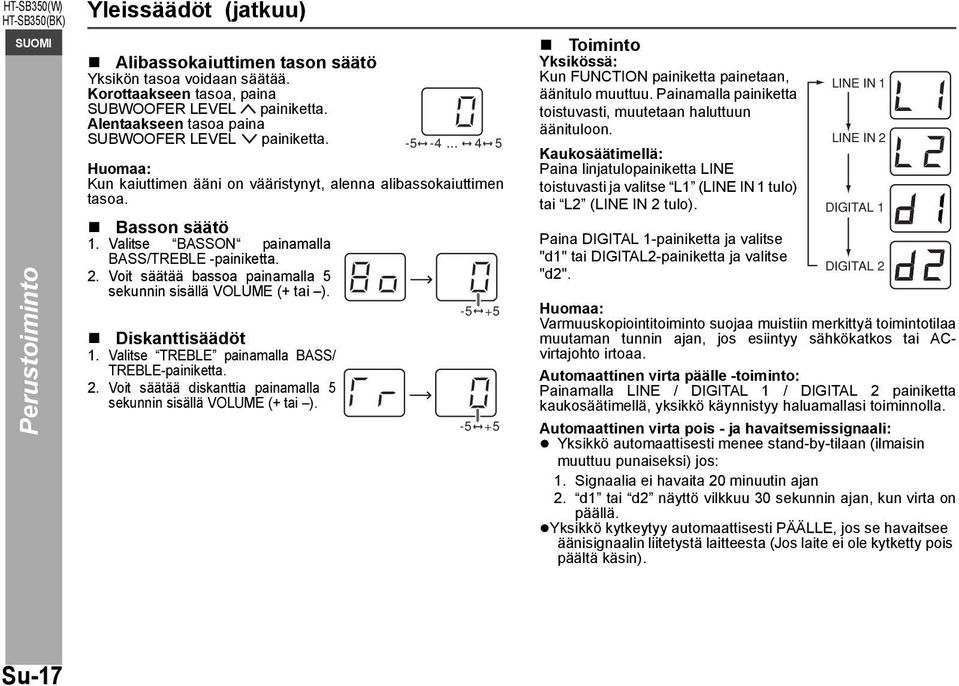

17 Perustoiminto Yleissäädöt (jatkuu) Alibassokaiuttimen tason säätö Yksikön tasoa voidaan säätää. Korottaakseen tasoa, paina SUBWOOFER LEVEL painiketta. Alentaakseen tasoa paina SUBWOOFER LEVEL painiketta Huomaa: Kun kaiuttimen ääni on vääristynyt, alenna alibassokaiuttimen tasoa. Basson säätö 1. Valitse BASSON painamalla BASS/TREBLE -painiketta. 2. Voit säätää bassoa painamalla 5 sekunnin sisällä VOLUME (+ tai ) Diskanttisäädöt 1. Valitse TREBLE painamalla BASS/ TREBLE-painiketta. 2. Voit säätää diskanttia painamalla 5 sekunnin sisällä VOLUME (+ tai ) Toiminto Yksikössä: Kun FUNCTION painiketta painetaan, äänitulo muuttuu. Painamalla painiketta toistuvasti, muutetaan haluttuun äänituloon. Kaukosäätimellä: Paina linjatulopainiketta LINE toistuvasti ja valitse L1 (LINE IN 1 tulo) tai L2 (LINE IN 2 tulo). Paina DIGITAL 1-painiketta ja valitse "d1" tai DIGITAL2-painiketta ja valitse "d2". LINE IN 1 LINE IN 2 DIGITAL 1 DIGITAL 2 Huomaa: Varmuuskopiointitoiminto suojaa muistiin merkittyä toimintotilaa muutaman tunnin ajan, jos esiintyy sähkökatkos tai ACvirtajohto irtoaa. Automaattinen virta päälle -toiminto: Painamalla LINE / DIGITAL 1 / DIGITAL 2 painiketta kaukosäätimellä, yksikkö käynnistyy haluamallasi toiminnolla. Automaattinen virta pois - ja havaitsemissignaali: Yksikkö automaattisesti menee stand-by-tilaan (ilmaisin muuttuu punaiseksi) jos: 1. Signaalia ei havaita 20 minuutin ajan 2. d1 tai d2 näyttö vilkkuu 30 sekunnin ajan, kun virta on päällä. Yksikkö kytkeytyy automaattisesti PÄÄLLE, jos se havaitsee äänisignaalin liitetystä laitteesta (Jos laite ei ole kytketty pois päältä käsin). Su-17

18 Vianmääritystaulukko Monet mahdolliset ongelmat voidaan ratkaista ilman huoltoteknikkoa. Jos laitteessa on vikaa, tarkasta seuraavat kohdat ennen kuin soitat SHAPR-jälleenmyyjälle tai -huoltokeskukseen. Yleistä Oire Mahdollinen syy Ääntä ei kuulu. Toistamisen aikana kuuluu kohinaa. Kun painiketta painetaan, yksikkö ei reagoi. Virtaa ei ole kytketty päälle. Tietoja ei näy, vaikka laite on kytketty päälle. Onko signaalin tulo (valinta) asetettu kunnolla? Onko äänenvoimakkuus säädetty arvoon "0"? Onko mykistys päällä? Siirrä yksikkö etäälle tietokoneista ja matkapuhelimista. Aseta yksikkö stand-by-tilaan ja kytke se takaisin päälle. Onko yksikön kytkentä irti? (Katso sivua 13) Suojapiiri voi olla aktivoitu. Irrota virtajohto vähintään 5 minuutiksi ja kytke se sitten uudelleen kiinni. Onko laite asetettu tilaan "Dimmer display off" Kaukosäädin Oire Kaukosäädin ei toimi kunnolla. Yksikköä ei voi kytkeä päälle kaukosäätimellä. Televisiota ei voida käyttää kaukosäätimellä. Mahdollinen syy Ovatko pariston navat oikein päin? Onko paristo tyhjä? Onko etäisyys tai kulma oikea? Onko laitteen edessä esteitä? Palaako kaukosäätimessä voimakas valo? Käytetäänkö kaukosäädintä samanaikaisesti toisen laitteen kanssa? Onko kaiuttimen AC-virtajohto kytketty? Onko paristo asetettu paikoilleen? Mallista riippuen jotkut tai kaikki toiminnot eivät ehkä ole käytettävissä kaukosäätimellä. Tässä tapauksessa käytä television kaukosäädintä. Tiivistyminen Äkilliset lämpötilamuutokset, varastointi tai käyttäminen hyvin kosteassa ympäristössä voi aiheuttaa kosteuden tiivistymisen kaapin sisälle tai kaukosäätimeen lähettimeen. Tiivistyminen voi aiheuttaa kaiuttimen toimintahäiriön. Jos tämä tapahtuu, jätä virta päälle normaalin käytön aikana (noin tunnin ajaksi). Pyyhi kosteus lähettimestä pehmeällä vaatteella ennen yksikön käyttöä. Jos ilmenee ongelma Kun laite altistuu voimakkaalle ulkoiselle häiriölle (mekaaninen isku, liiallinen staattinen sähkö, salamoinnin aiheuttama epänormaali jännite jne.) tai sitä käytetään väärin, tästä voi aiheutua toimintahäiriö. Jos tällainen ongelma ilmenee, toimi seuraavasti: 1. Aseta yksikkö stand-by-tilaan ja kytke virta uudelleen päälle. 2. Jos laite ei palaudu aikaisempaan toimintoon, irrota virtajohto ja kiinnitä se uudelleen. Kytke sitten virta päälle. Viitteet Su-18

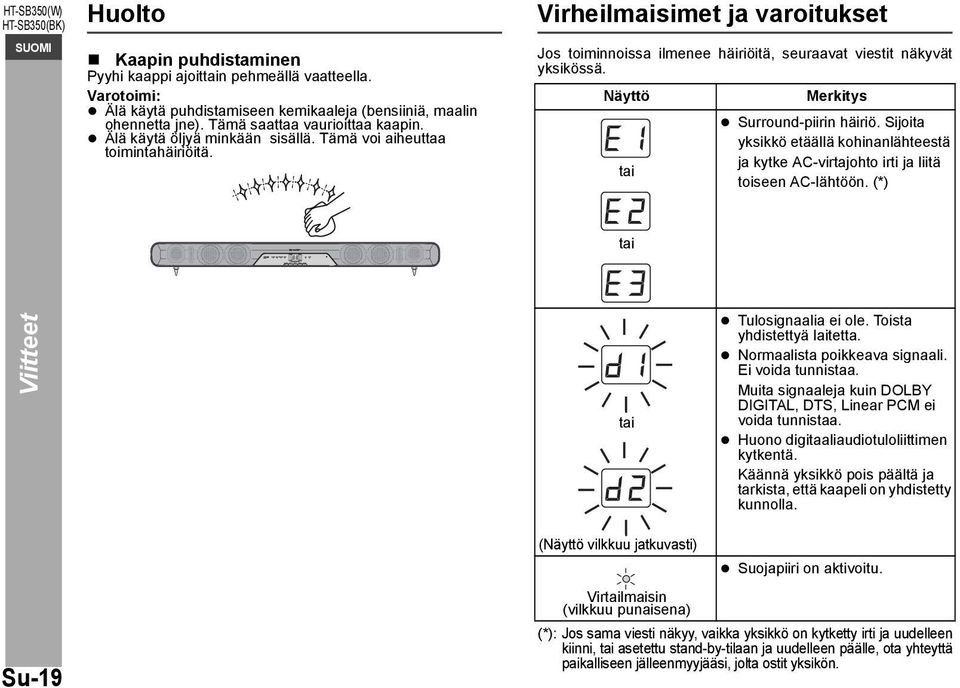

19 Huolto Kaapin puhdistaminen Pyyhi kaappi ajoittain pehmeällä vaatteella. Varotoimi: Älä käytä puhdistamiseen kemikaaleja (bensiiniä, maalin ohennetta jne). Tämä saattaa vaurioittaa kaapin. Älä käytä öljyä minkään sisällä. Tämä voi aiheuttaa toimintahäiriöitä. Virheilmaisimet ja varoitukset Jos toiminnoissa ilmenee häiriöitä, seuraavat viestit näkyvät yksikössä. Näyttö tai Merkitys Surround-piirin häiriö. Sijoita yksikkö etäällä kohinanlähteestä ja kytke AC-virtajohto irti ja liitä toiseen AC-lähtöön. (*) tai Viitteet tai Tulosignaalia ei ole. Toista yhdistettyä laitetta. Normaalista poikkeava signaali. Ei voida tunnistaa. Muita signaaleja kuin DOLBY DIGITAL, DTS, Linear PCM ei voida tunnistaa. Huono digitaaliaudiotuloliittimen kytkentä. Käännä yksikkö pois päältä ja tarkista, että kaapeli on yhdistetty kunnolla. Su-19 (Näyttö vilkkuu jatkuvasti) Virtailmaisin (vilkkuu punaisena) Suojapiiri on aktivoitu. (*): Jos sama viesti näkyy, vaikka yksikkö on kytketty irti ja uudelleen kiinni, tai asetettu stand-by-tilaan ja uudelleen päälle, ota yhteyttä paikalliseen jälleenmyyjääsi, jolta ostit yksikön.
