Tietoja varoituksista. Dell Precision T5500/T5500n Asennus- ja ominaisuustiedot. Torni etu- ja takakuva

Transkriptio

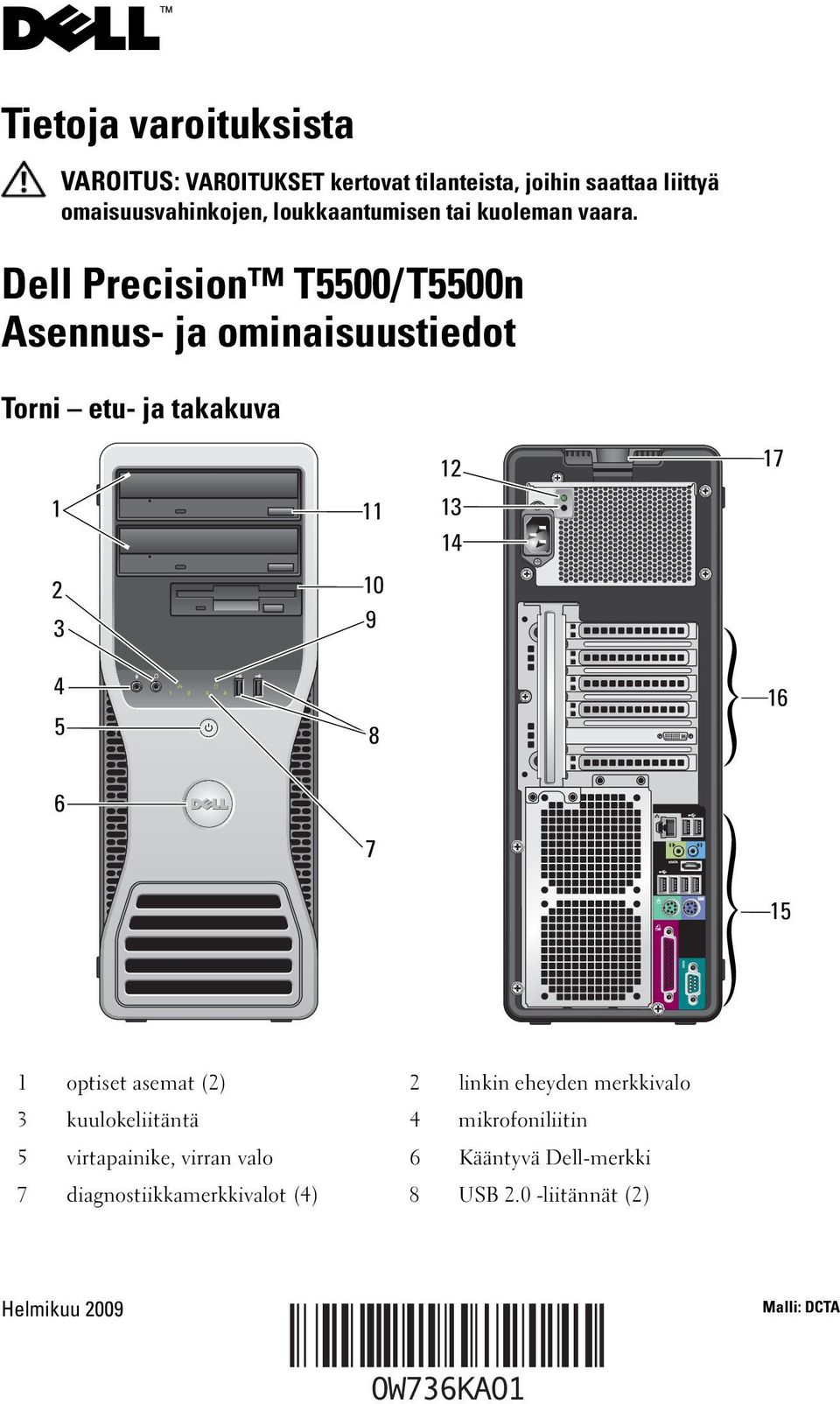

1 Tietoja varoituksista VAROITUS: VAROITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara. Dell Precision T5500/T5500n Asennus- ja ominaisuustiedot Torni etu- ja takakuva optiset asemat (2) 2 linkin eheyden merkkivalo 3 kuulokeliitäntä 4 mikrofoniliitin 5 virtapainike, virran valo 6 Kääntyvä Dell-merkki 7 diagnostiikkamerkkivalot (4) 8 USB 2.0 -liitännät (2) Helmikuu 2009 Malli: DCTA

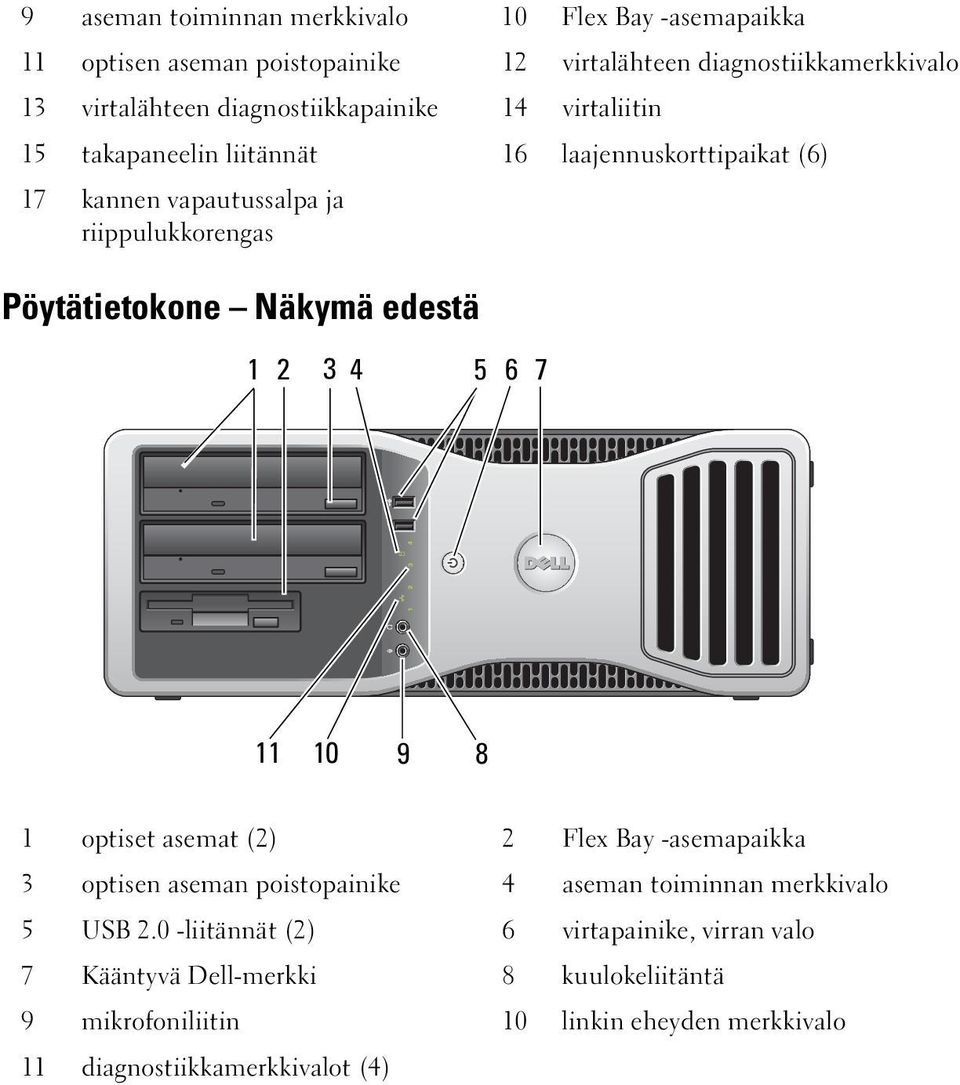

2 9 aseman toiminnan merkkivalo 10 Flex Bay -asemapaikka 11 optisen aseman poistopainike 12 virtalähteen diagnostiikkamerkkivalo 13 virtalähteen diagnostiikkapainike 14 virtaliitin 15 takapaneelin liitännät 16 laajennuskorttipaikat (6) 17 kannen vapautussalpa ja riippulukkorengas Pöytätietokone Näkymä edestä optiset asemat (2) 2 Flex Bay -asemapaikka 3 optisen aseman poistopainike 4 aseman toiminnan merkkivalo 5 USB 2.0 -liitännät (2) 6 virtapainike, virran valo 7 Kääntyvä Dell-merkki 8 kuulokeliitäntä 9 mikrofoniliitin 10 linkin eheyden merkkivalo 11 diagnostiikkamerkkivalot (4)

3 Pöytätietokone Näkymä takaa laajennuskorttipaikat (6) 2 virtaliitin 3 virtalähteen diagnostiikkamerkkivalo 4 virtalähteen diagnostiikkapainike 5 takapaneelin liitännät Torni ja työpöytä Takapaneelin liitännät rinnakkaisliitin 2 PS/2-hiiriliitin 3 esata-liitin 4 linjalähtöliitäntä 5 verkon toimintavalo 6 verkkosovittimen liitin 7 linkin eheyden merkkivalo 8 line-in-liitäntä 9 USB 2.0 -liitännät (6) 10 PS/2-näppäimistöliitin 11 sarjaliitin

4 Pika-asennus VAROITUS: Ennen kuin teet mitään tässä osiossa mainittuja toimia, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisätietoja parhaista käytännöistä on osoitteessa VAARA: Älä asenna tietokonetta suljettuun tilaan, jossa ilma ei kierrä kunnolla. Ilmavirran rajoittaminen heikentää tietokoneen suorituskykyä ja saattaa aiheuttaa tietokoneen ylikuumenemisen. Jos tietokone on sijoitettu nurkkaan pöydälle, jätä tietokoneen takapaneelin ja seinän väliin vähintään 5,1 senttimetrin tyhjä tila, jotta riittävään tuuletukseen tarvittava ilma pääsee kiertämään. HUOMAUTUS: Jos tietokoneen takalevyssä oleva ristikko pölyyntyy, pyyhi pölyt pois. HUOMAUTUS: Jotkin laitteet eivät ehkä sisälly toimitukseen, jos et ole tilannut niitä. 1 Liitä näyttö jollakin seuraavista kaapeleista. a Kahden näytön Y-sovitinkaapeli b Valkoinen DVI-kaapeli c Sininen VGA-kaapeli d DVI-sovittimen sininen VGA-kaapeli

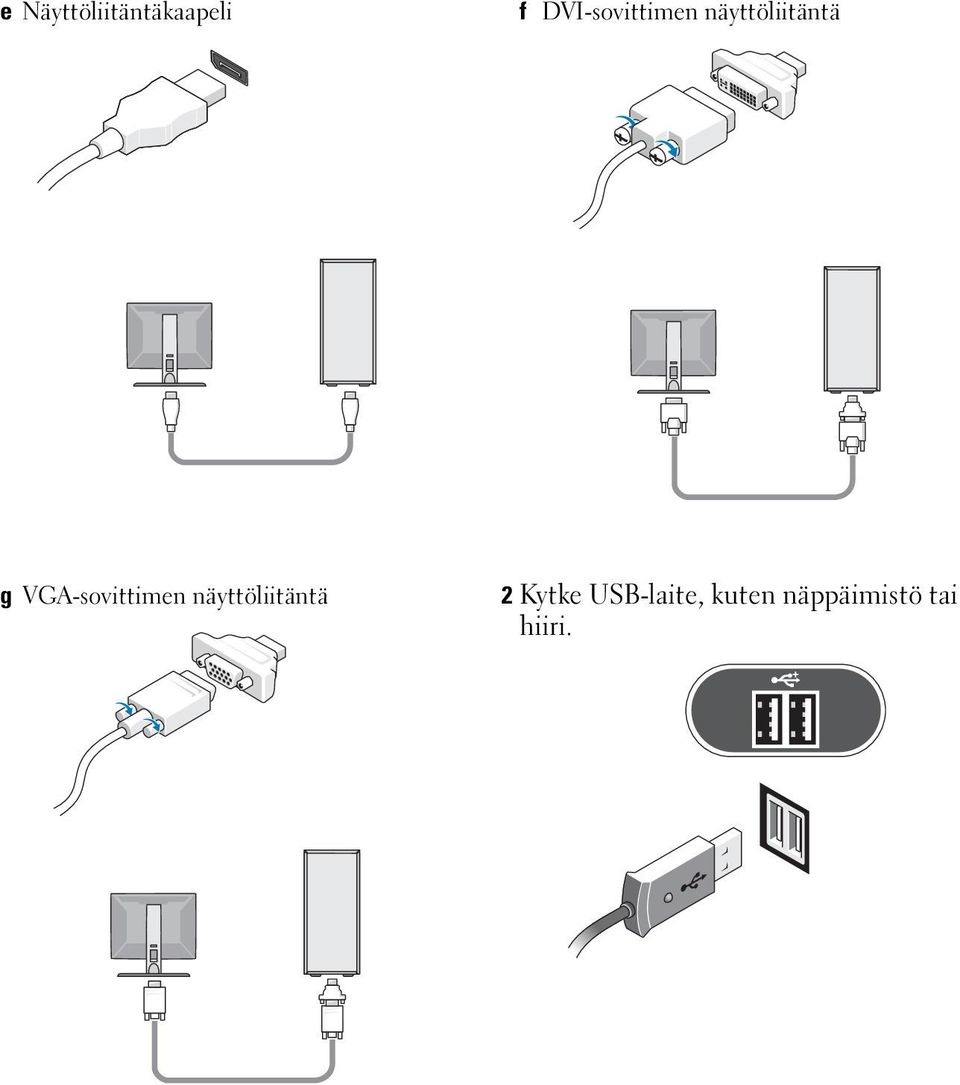

5 e Näyttöliitäntäkaapeli f DVI-sovittimen näyttöliitäntä g VGA-sovittimen näyttöliitäntä 2 Kytke USB-laite, kuten näppäimistö tai hiiri.

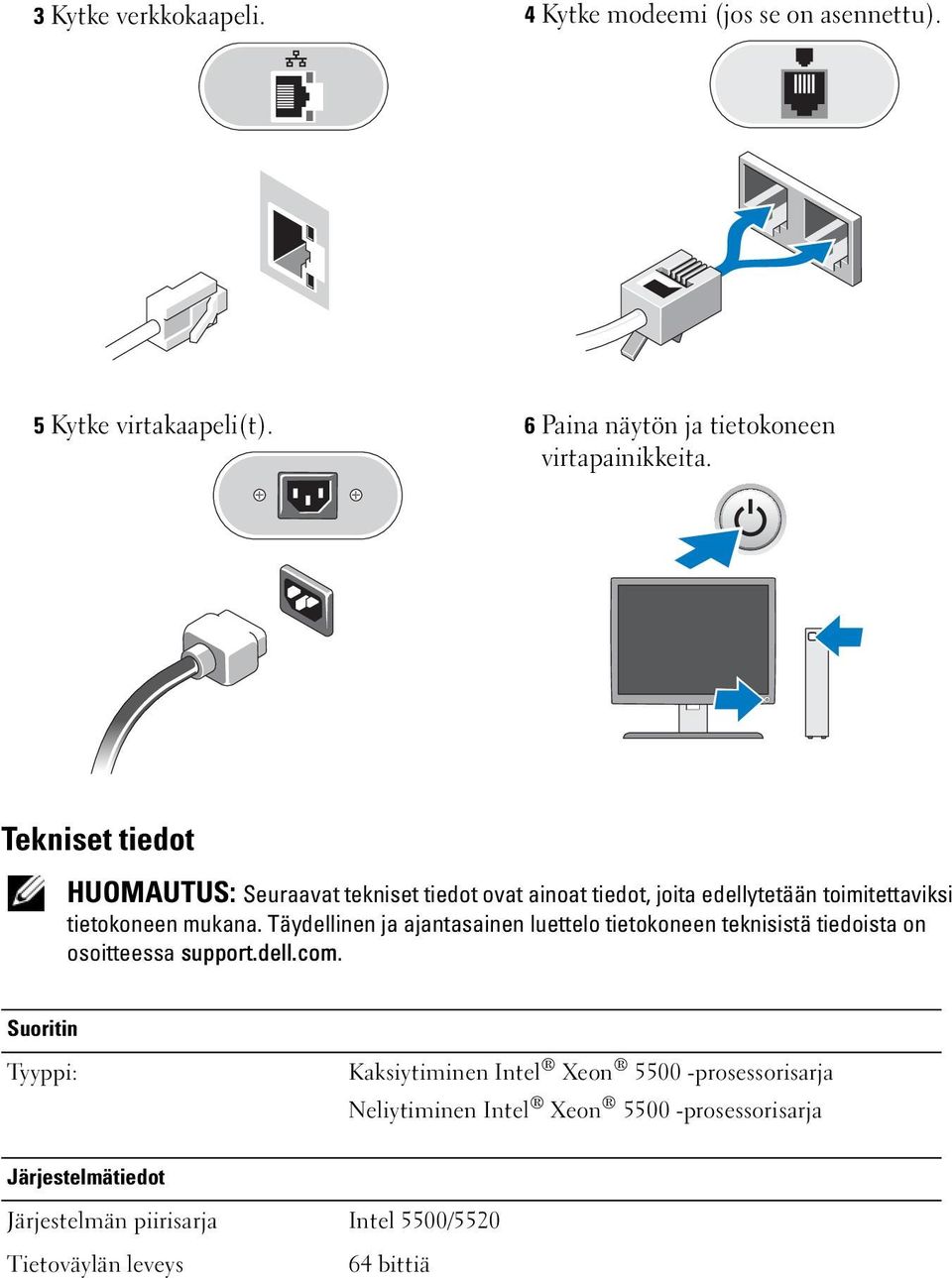

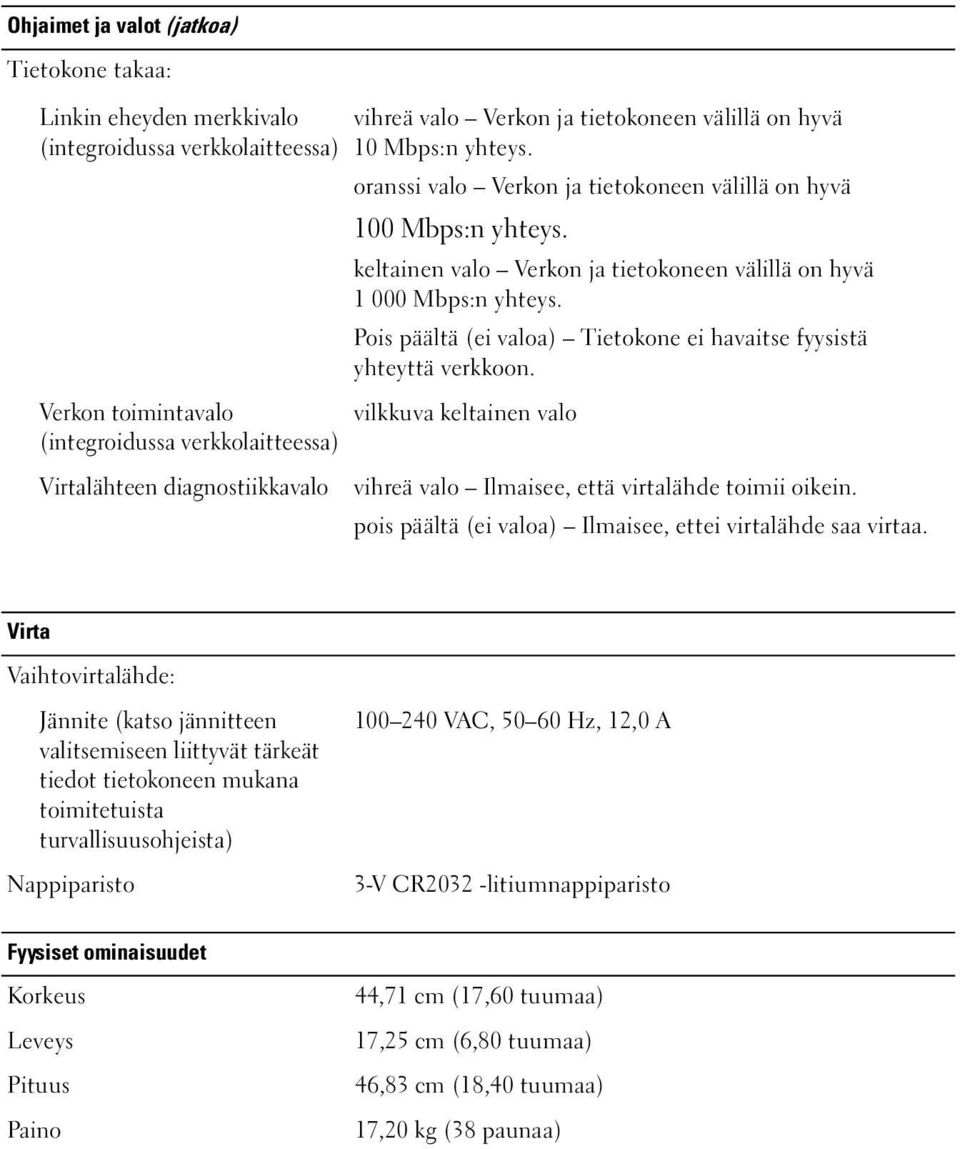

6 3 Kytke verkkokaapeli. 4 Kytke modeemi (jos se on asennettu). 5 Kytke virtakaapeli(t). 6 Paina näytön ja tietokoneen virtapainikkeita. Tekniset tiedot HUOMAUTUS: Seuraavat tekniset tiedot ovat ainoat tiedot, joita edellytetään toimitettaviksi tietokoneen mukana. Täydellinen ja ajantasainen luettelo tietokoneen teknisistä tiedoista on osoitteessa support.dell.com. Suoritin Tyyppi: Kaksiytiminen Intel Xeon prosessorisarja Neliytiminen Intel Xeon prosessorisarja Järjestelmätiedot Järjestelmän piirisarja Intel 5500/5520 Tietoväylän leveys 64 bittiä

7 Video Tyyppi: Erillinen PCI Express 2.0 x16 (kaksi paikkaa) HUOMAUTUS: Tukee kahta täysikokoista näytönohjainta PCIe x16 -näytönohjainkorttipaikan kautta Asemat Ulkoisesti käytettävissä Sisäisesti käytettävissä Käytettävissä olevat laitteet kaksi 5,25 tuuman asemapaikkaa ja yksi 3,5 tuuman Flex Bay -asemapaikka kolme 3,5 tuuman SATA-asemapaikkaa enintään kaksi seuraavista 5,25 tuuman laitteista: SATA DVD-ROM/CD-RW Combo, DVD+/-RW Blu-ray -asema, HD/DVD Combo Blu-ray -asema sisäinen 1,44 Mt:n ja 3,5 tuuman asema ulkoinen 3,5 tuuman USB-asema sisäinen USB Flash -lukija enintään kolme 3,5 tuuman SATA- tai SAS-kiintolevyä (kiintolevyt voi asettaa 5,25 tuuman paikkoihin lisävarusteena saatavalla sovittimella) HUOMAUTUS: Tuki enintään kolmelle kiintolevylle Ohjaimet ja valot Tietokoneen etuosa: Virtapainike Virtavalo Kiintolevyn merkkivalo Linkin eheyden merkkivalo painike vihreä valo Vilkkuva vihreä valo lepotilassa, tasainen vihreä valo käyttötilassa. keltainen valo Vilkkuva keltainen valo on merkki emolevyn vioittumisesta. Kiinteä keltainen valo ilmaisee, että emolevy ei voi käynnistää alustusta, mutta virtalähde on kunnossa ja normaalissa toimintatilassa. ei valoa Järjestelmä on poissa käytöstä. vihreä valo Ilmaisee, että tietokone lukee tietoja SATAkiintolevyltä tai CD/DVD-asemasta tai kirjoittaa niihin tietoja. Vihreä valo Verkon ja tietokoneen välillä on hyvä yhteys. Pois päältä (ei valoa) Tietokone ei havaitse fyysistä yhteyttä verkkoon.

8 Ohjaimet ja valot (jatkoa) Tietokone takaa: Linkin eheyden merkkivalo (integroidussa verkkolaitteessa) Verkon toimintavalo (integroidussa verkkolaitteessa) Virtalähteen diagnostiikkavalo vihreä valo Verkon ja tietokoneen välillä on hyvä 10 Mbps:n yhteys. oranssi valo Verkon ja tietokoneen välillä on hyvä 100 Mbps:n yhteys. keltainen valo Verkon ja tietokoneen välillä on hyvä Mbps:n yhteys. Pois päältä (ei valoa) Tietokone ei havaitse fyysistä yhteyttä verkkoon. vilkkuva keltainen valo vihreä valo Ilmaisee, että virtalähde toimii oikein. pois päältä (ei valoa) Ilmaisee, ettei virtalähde saa virtaa. Virta Vaihtovirtalähde: Jännite (katso jännitteen valitsemiseen liittyvät tärkeät tiedot tietokoneen mukana toimitetuista turvallisuusohjeista) Nappiparisto VAC, Hz, 12,0 A 3-V CR2032 -litiumnappiparisto Fyysiset ominaisuudet Korkeus Leveys Pituus Paino 44,71 cm (17,60 tuumaa) 17,25 cm (6,80 tuumaa) 46,83 cm (18,40 tuumaa) 17,20 kg (38 paunaa)

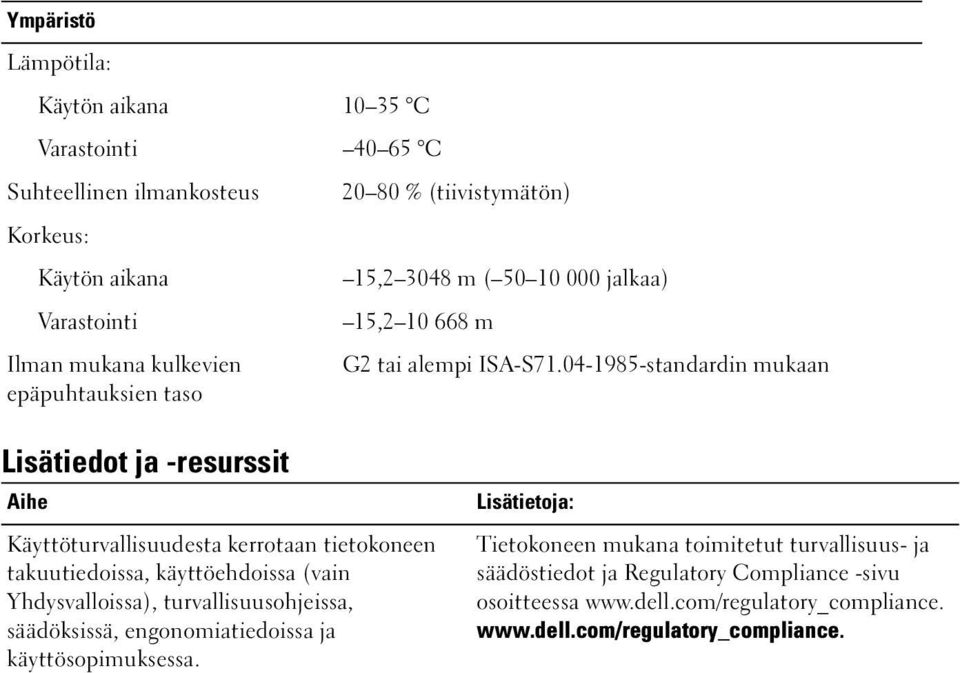

9 Ympäristö Lämpötila: Käytön aikana C Varastointi C Suhteellinen ilmankosteus Korkeus: Käytön aikana Varastointi Ilman mukana kulkevien epäpuhtauksien taso % (tiivistymätön) 15, m ( jalkaa) 15, m G2 tai alempi ISA-S standardin mukaan Lisätiedot ja -resurssit Aihe Käyttöturvallisuudesta kerrotaan tietokoneen takuutiedoissa, käyttöehdoissa (vain Yhdysvalloissa), turvallisuusohjeissa, säädöksissä, engonomiatiedoissa ja käyttösopimuksessa. Lisätietoja: Tietokoneen mukana toimitetut turvallisuus- ja säädöstiedot ja Regulatory Compliance -sivu osoitteessa

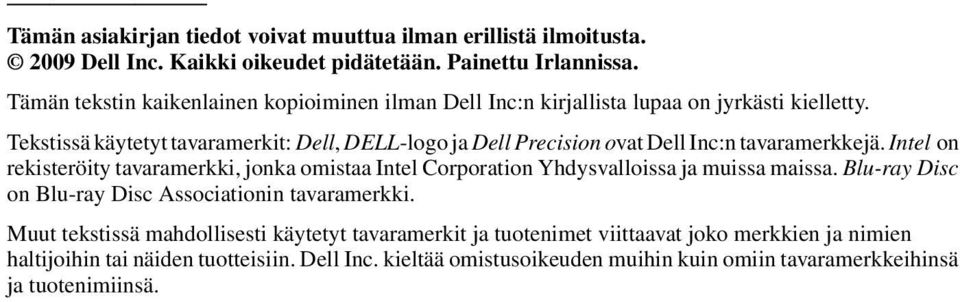

10 Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta Dell Inc. Kaikki oikeudet pidätetään. Painettu Irlannissa. Tämän tekstin kaikenlainen kopioiminen ilman Dell Inc:n kirjallista lupaa on jyrkästi kielletty. Tekstissä käytetyt tavaramerkit: Dell, DELL-logo ja Dell Precision ovat Dell Inc:n tavaramerkkejä. Intel on rekisteröity tavaramerkki, jonka omistaa Intel Corporation Yhdysvalloissa ja muissa maissa. Blu-ray Disc on Blu-ray Disc Associationin tavaramerkki. Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Inc. kieltää omistusoikeuden muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.
