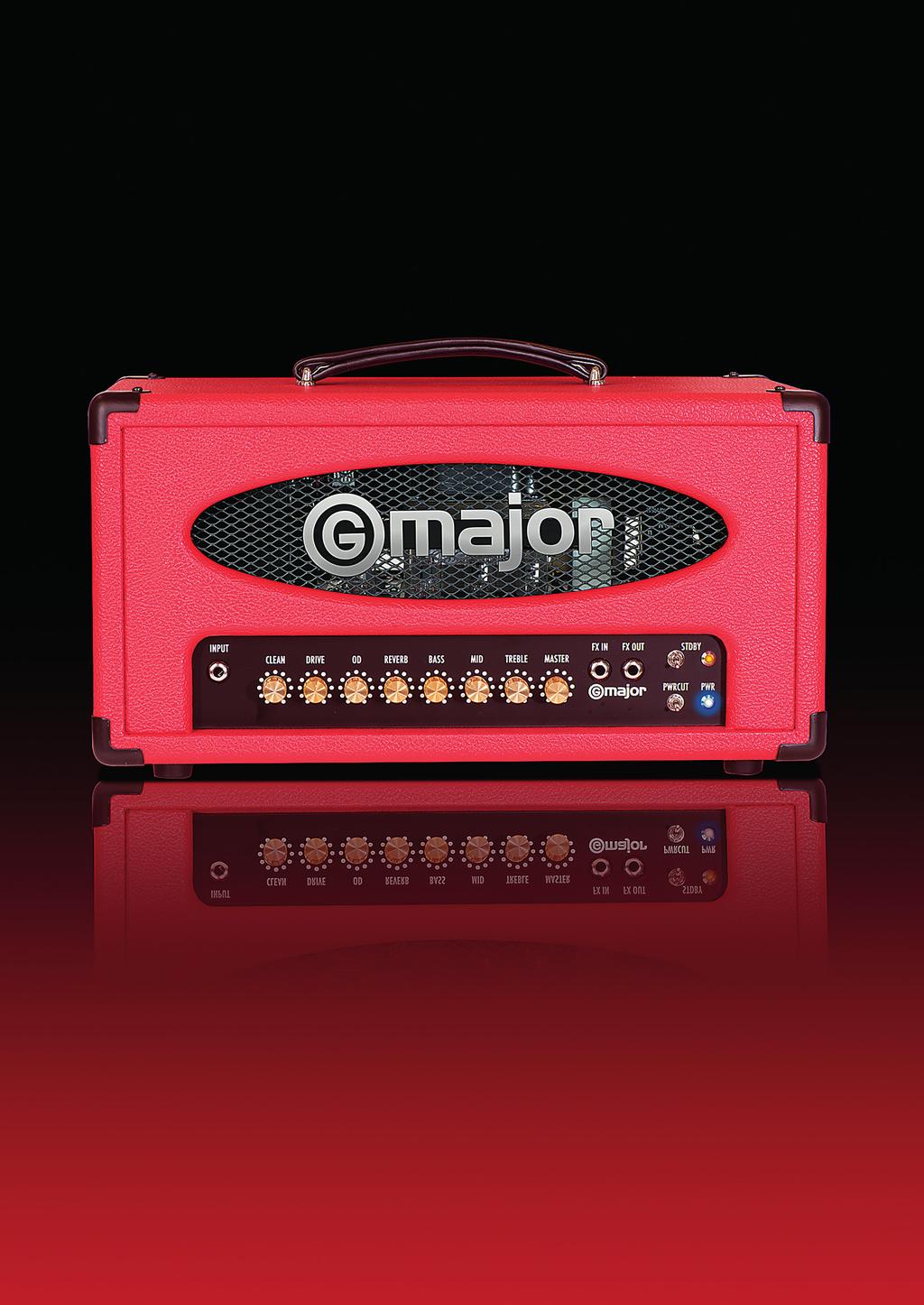

1 KÄYTTÖOHJE Vahvistimesi henkilökohtainen käsikirja ja takuutodistus Kaakkoon Oy Sampolantie Tervalampi Puhelin

Turvallisuus & laitteen hävittäminen Laitteen saa avata vain valtuutettu huoltomies. Laitteen käyttö on sallittu vain kuivissa sisätiloissa, kytkettynä suojamaadoitettuun pistorasiaan.

(Pienjännite direktiivi) Direktiivin 2014/30/EU vaatimukset täyttäväkdi. (EMC direktiivi) Dokumentaatio on EU vaatimuksen mukaisesti arkistoitu KAAKKOON Oy:n toimesta.

2 Turvallisuus & laitteen hävittäminen Laitteen saa avata vain valtuutettu huoltomies. Laitteen käyttö on sallittu vain kuivissa sisätiloissa, kytkettynä suojamaadoitettuun pistorasiaan. Käyttöjännite V, 50Hz. MAX teho 300W. CE-merkintä ja hyväksyntä G-major vahvistin on testattu Direktiivin 2014/35/EU vaatimukset täyttäväksi. (Pienjännite direktiivi) Direktiivin 2014/30/EU vaatimukset täyttäväkdi. (EMC direktiivi) Dokumentaatio on EU vaatimuksen mukaisesti arkistoitu KAAKKOON Oy:n toimesta. Muuntosähkö Oy CE-merkintä laitteen verkkomuuntajalle LVD2006/95/EC, EMC2004/108/EC Laite tulee hävittää merkinnän mukaisesti erillään sekajätteestä. WEEE 2012/19/EU. Laitetyyppi: G-major CM4.0 Mark III Vihdissä 15 marraskuuta 2017 Oma vahvistin Takuuehdot Vahvistimen takuu on kolme vuotta paitsi putket, joilla takuu on kolme kuukautta. Takuuaika käynnistyy myyntipäivämäärästä. Takuu ei kata laitteen väärinkäytöstä johtuvia vikoja. Asiakas toimittaa laitteen takuuhuoltoon omalla kustannuksellaan. Takuu raukeaa, jos laite on avattu tai siihen on tehty muutoksia. KAAKKOON OY Sampolantie 36, Tervalampi FIN Type G-major Mk III Serial number CM40A005 Vahvistimesi sarjanumero (takapaneelissa) Asiakasnumero 1000 Myyntipvm dd.mm.yyyy 2

3 Vahvistimen rakenne G-major vahvistin on CLASS A/ AB -täysputkivahvistin. Vahvistin sisältää aktiivi DI-yksikön, sekä mahdollisuuden hiljaiseen käyttöön ilmankovaäänistä. DI-yksikössä on vahvistimelle balansoitu XRL-lähtö, sekä säädettävä kaistanestosuodatin. Stereokuuloket kytketään DI-yksikköön (6.3 mm plugi, min 32ohm). Kaistanesto vaikuttaa myös stereokuuloikkeille. XLR- ja kuuloketuloksi voidaan valita etuasteen signaali (PRE) tai päätevahvistimen kovaääniselle johdettu lähtö (PWR) Vahvistinta voidaan käyttää myös ilman kaiutinta. Tällöin kovaääninen korvautuu sisään rakennetulla keinokuormalla (100W). Hiljaisessa käyttötilassa XLR- ja kuulokelähdöt toimivat normaalisti. Käynnistys Vahvistimen saa kytkeä vain suojamaadoitettuun pistorasiaan! 1) Kytke kovaäänisen johto paikoilleen ja valitse kovaäänisten impedanssi 8 tai 16 ohmia. 2) Kytke pedaalin kaapeli vahvistimeen ja pedaaliin. 3) Kytke XLR-kaapeli tarvittaessa. Kaapeli on normaali balansoitu mikrofonijohto. 4) Aseta vahvistin STAND BY -tilaan etupaneelin kytkimellä. 5) Kierrä MASTER VOLUME -säätö minimiin. 6) Kytke kitaran johto tuloon. 7) Kytke verkkojohto ja virta laitteen takapaneelista. 8) Säädä vahvistin mieltymyksesi mukaan. Säätövinkkejä sivulla 9. 3

Etupaneeli G-major Mk III Säädöt CLEAN. Äänenvoimakkuus DRIVE. Overdrive gain -säädin. OD. Overdrive-tasonsäätö. REVERB. Kaiun tasonsäätö. BASS. Äänenvärinsäätö, matalat taajudet. MID.

4 Etupaneeli G-major Mk III Säädöt CLEAN. Äänenvoimakkuus DRIVE. Overdrive gain -säädin. OD. Overdrive-tasonsäätö. REVERB. Kaiun tasonsäätö. BASS. Äänenvärinsäätö, matalat taajudet. MID. Äänenvärinsäätö, keskiäänialue. TREBLE. Äänenvärinsäätö, korkeat taajuudet. MASTER. Äänenvoimakkuus. Mastersäädin ei vaikuta FXout signaaliin. FXin signaali kytkeytyy mastersäätimen kautta pääteasteelle. Tuloliittimet INPUT. Kitaratulo. 6,3 mm monojakki FXIN. Releohjattu tulosignaali, joka ohittaa etuvahvistimen ja kytkeytyy MASTER VOLUME -säätimen kautta päätevahvistimelle. 6,3 mm monojakki. FXOUT. Puskuroitu etuvahvistimen lähtösignaali. 6,3 mm monojakki. Tämän signaalin tasoon vaikuttavat etuasteen CLEAN- ja DRIVE/OD -säädöt. Kytkimet PWRCUT. Valitsee pääteputket Pentodi / Triodi kytkentään. Releohjattu. Pwrcut (Triodiasetus) tehonpudotus on noin 50%. Kytkintä voi käyttää lennossa. STDBY. Kytkee vahvistimen lepotilaan. Toiminto on releohjattu ja suositeltava käytettäväksi pitempien käyttötaukojen aikana ja AINA, kun kaapeleita kytketään / irrotetaan. 4

Takapaneeli G-major Mk III Toiminnot Speaker. Kytkee päätevahvistimen kovaääniseen. Kovaäänisen minimi teho (RMS W) on merkitty liittimen alle. Käytä vain asianmukaista kovaäänisjohtoa.

5 Takapaneeli G-major Mk III Toiminnot Speaker. Kytkee päätevahvistimen kovaääniseen. Kovaäänisen minimi teho (RMS W) on merkitty liittimen alle. Käytä vain asianmukaista kovaäänisjohtoa. Kitarajohto EI sovellu. Jos liittimessä ei ole plugia (kaiutinjohto irrallaan), kytkeytyy automaattisesti sisäinen 100W keinokuorma. Kaiutinjohdon saa liittää/ irrottaa VAIN STAND BY -TILASSA! 8/16 OHM. Valitsee kovaäänisen impedanssin. Jos käytät sisäistä kuormaa (hiljainen tila) valitse 8 OHM. AC-liitin 220V. Laitetta saa käyttää vain maadoitetun pistorasian kautta. Pääsulake (T2A = hidas 2A). T1 T4A. Hehkujänniteiden sulake. Hidas 4A, normaali 20 mm lasiputkisulake. FAN OFF. Kytkimellä saadaan tuuletin pois käytöstä. Suositeltavaa on käyttää aina tuuletinta. PEDAL. Liittää jalkakytkimen stereoplugilla (OD/ REV) 5

Tekniset tiedot Pääteaste CLASS A (tai AB) -vahvistin jonka teho on 15..35W RMS. Valittavissa on useita pääteputkipareja. Teho ja takaisinkytkentä (pääteasteen särö) on myös säädettävissä.

6 Tekniset tiedot Pääteaste CLASS A (tai AB) -vahvistin jonka teho on W RMS. Valittavissa on useita pääteputkipareja. Teho ja takaisinkytkentä (pääteasteen särö) on myös säädettävissä. Myös CLASS AB -asetus sekä katodibiasointi on mahdollista. G-major muuntajat on suunniteltu siten, että tehoreservi riittää kaikille päätetyypeille. Overdrive on aktiivinen putkella toteutettu äänen muokkaus. Valittavana kolme perusasettelua HOT - MEDIUM - COLD. Vakiona asennettu MEDIUM. REVERB-kaiku on valittavissa kaikutankeilla tai digitaalisella (vakio) kaikupiirillä toteutettuna. Valittavissa LONG - MEDIUM - SHORT kaikuajat. Ottoteho 220VAC 50Hz 250W max Mitat: leveys 460 mm x korkeus 230 mm x syvyys 274 mm Kotelon materiaali: 18mm koivuvaneri tappiliitoksin Tolex-pinnoite: musta, punainen, valkoinen Chassis: 1,5mm sähkösinkitty Fe, Lasertyöstetty. Pääteputkityypit: EL84, 6V6, 6L6, EL34, 5881 Paino 14 kg 6

G-major kaiutinkaappi 1x12 Kaakkoon Oy käyttää sopimuksella saksalaisen Palmerin (TM) valmistamia kaiutinkaappeja. Elementit on valittu sopiviksi G-major vahvistimelle.

7 G-major kaiutinkaappi 1x12 Kaakkoon Oy käyttää sopimuksella saksalaisen Palmerin (TM) valmistamia kaiutinkaappeja. Elementit on valittu sopiviksi G-major vahvistimelle. Kaakkoon Oy on Weber (made in USA) elementtien maahantuoja. Impedanssi 8/16 ohm per elementti. 12 vakiomallien elementit: - Weber Alnico Classic - Weber Signature 12A - WGS Riper - WGS Veteran - Celestion Greenback - Celestion G12 Vintage 30 7

DI-yksikkö Balansoitu linjatasoinen XLR-lähtö vahvistimille. Vakio mikrofonikaapeli. Stereokuuloke. 32 ohm minimi. Toimii erinomaisesti hiljaisessa tilassa, kun kaiuttimia ei ole kytketty.

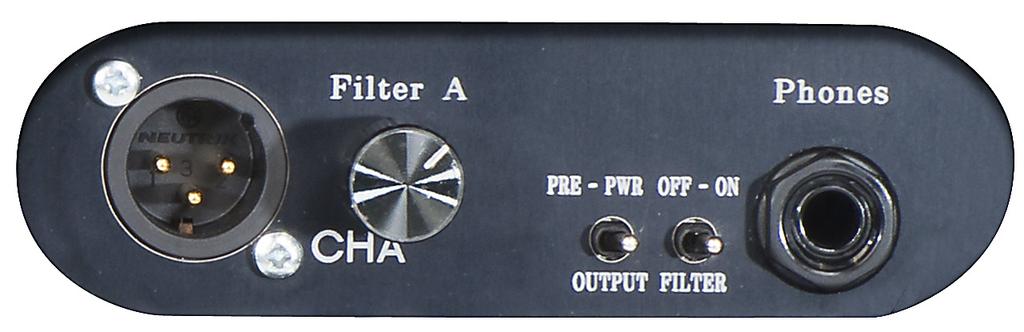

8 DI-yksikkö Balansoitu linjatasoinen XLR-lähtö vahvistimille. Vakio mikrofonikaapeli. Stereokuuloke. 32 ohm minimi. Toimii erinomaisesti hiljaisessa tilassa, kun kaiuttimia ei ole kytketty. Plugi 6,3 mm. Kaistanesto (notch) suodatin. Vaikuttaa XLR- ja kuulokelähtöihin. Tällä säätimellä voidaan emuloida kaiuttimen resonanssitaajuutta, tai käyttää yleisesti taajuusleikkurina. Estotaajuus vasemmalla ääriasennolla on noin 3700Hz ja pienenee ääriasentoon oikealla noin 800Hz. Valitsee pääteasteen (PWR) Signaalin (= suoraan kaiutinlähtö), tai etuasteen (FXOUT) signaalin XLR- ja kuulokelähtöihin Kaistaneston (notch) suodatin. Päälle / pois. Vaikuttaa XLR- ja kuulokelähtöihin. Kaistanestosuodattimella voi emuloida kovaäänistä. Tämä on käyttökelpoinen ominaisuus erityisesti kun vahvistinta käytetään hiljaisena ilman kovaäänistä, äänitykseen tai suoraan PA-järjestelmään. Sopiva asetus kannattaa etsiä oikean äärialueen kohdalta. Kaistanestosuodattimen toiminta Säädin ääriasennossa oikealla. Estetty taajuusalue Hz Säädin ääriasennossa vasemmalla. Estetty taajuusalue Hz 8

9 G-major pedaali Käytä KAAKKOON G-major pedaalia. Pedaalissa on metallikuori sekä REVERB ja OD -painikkeet. Liitin on 6,3 mm stereoplugi. Säätövinkkejä PWRCUT: (Triodiasetus= PWRCUT) on pehmeämpi ja vähemmän diskantteja toistava. Erinomainen Blue -soundi. Pentodi asetuksessa on Attack suurempi. OD: aktiivi OD on suunniteltu siten, että Drive (Gain)-säädön alkupää tuottaa suhteellisen puhtaan soundin. OD-säätö toimii särön äänen voimmakkuutena. OD-signaali on putkilla tuotettu ja puskuroitu siten, että sen vaikutus BASS-MID-TREBLE ToneStac-säädöille on jyrkempi kuin CLEAN-tulon. OD korostaa keskiäänialuetta ja lisää SUSTAINIA huomattavasti. REVERB kaventaa dynamiikkaa siten että korkeat taajuudet korostuvat. Näin saadaan rikas kaiku ilman että soinnut tukkeutuvat. Pääteputkien valinta määrittelee soundin: esim 6V6 putkilla saadaan pyöreämpi soundi ja enemmän sustainia kuin EL84 putkilla. EL84 attack taas miellyttää useimpia kitaristeja. 6L6 on monelle tuttu Texas Sound, tarkka ja erotteleva toisto ja suuri tehoreservi. Kahden erilaisen kaiutinelementin käyttö kuten WGS Riper & Veteran. Tällöin käytetään C-major 2 x12 kaiutinta. 9
