Palopelti BSKC60 ja BSKC60K

Transkriptio

1 Myös manuaaliversio Yleistä Palopelti BSKC60K on saatavana kahta mallia: toimilaitemalli (24V tai 230V) lämpöilmaisimella. manuaalimalli lämpösulakkeella, mikrokytkin lisävarusteena. Katso tuotemerkintä. Molemmissa malleissa jousivoima sulkee palopellin silloin kun lämpöilmaisin (tai lämpösulake) tunnistaa kanavassa virtaavan ilman lämpötilan ylittävän raja-arvon 70 C. Henkilöturvallisuuden kannalta on suositeltavaa, että palopellin laukaisu ohjataan myös savuilmaisimella, joka on kytketty palopeltien valvontayksikköön. Valvontayksikkö sulkee palopellit heti palon alkuvaiheessa kun savuilmaisin on havainnut savukaasuja (esim. poistoilmakanavassa). BSKC60 / BSKC60K on hyväksytty asennettavaksi osastoivaan rakennusosaan, jonka paloluokka on. Rakennusosa voi olla tiili-, betoni- tai kipsilevyseinä tai betoninen välipohja. Tuotetiedot Koot Ø mm. Sulkulevy täyttää suljettuna tiiveysluokka 4:n vaatimukset ja palopellin vaippa täyttää tiiveysluokka B:n vaatimukset EN 1751 mukaan. Testaus- ja luokitusstandardit: SFS-EN ja SFS-EN Tuotemerkintä Palopelti BSKC60K Malli BSKC60 BSKC60K Koko Ød mm ( ) Materiaali Kuumasinkitty = 1 Ruostumaton = 2 Haponkestävä = 3 Toimilaitteella 24V lämpöilmaisimella = 1 230V lämpöilmaisimella = 3 Lämpösulakkeella (Vain BSKC60K) Lämpösulakkeella = 7 Lämpösulake + mikrokytkin = 8 Suunnittelu BSKC60 ja BSKC60K on sisällytetty MagiCAD tietokantaan nimellä Bevent-Rasch ja Hepac tietokantaan nimellä Bevent. 1

2 Rakenne Palopelti muodostuu pyöreästä rungosta, jonka sisällä on sulkulevy paloa eristävästä materiaalista. Sulkulevy on molemmilta puolilta päällystetty kuumasinkityllä teräslevyllä. Runkoon on kiinnitetty eristetty laippa, joka peittää osastoivaan rakennusosaan tehtyä asennusaukkoa ØD2. Toimilaite / sulkujousi on asennettu suoraan sulkulevyn käyttöakseliin. Materiaali Palopellin osat ja vaippa on valmistettu kuumasinkitystä teräslevystä. Laipan ja kaulusten eristyksenä on käytetty mineraalivillaa, jossa on Protec -pinnoite. Sulkulevy on valmistettu paloa eristävästä materiaalista, joka on päällystetty kuumasinkitetyillä teräslevyillä. Käyttöakseli on ruostumatonta terästä ja laakerit ovat messinkiä. Sulkulevyn kylmätiiviste ja kanavatiivisteet ovat EPDM-kumia. Käyttöakselin asento voidaan vapaasti valita. Kun palopeltien asennukset on tarkastettu, täytetään ja allekirjoitetaan asennustodistus, joka liitetään rakennuskohteen luovutuskansioon. Asennustodistusmalli löytyy Bevent Oy:n nettisivuilta. Valvontayksiköt Palopeltien valvontaan ja ohjaukseen kannattaa käyttää valvontayksikköjä RCDU2, RCBK4 ja RCMU8. Valvontayksikkö mahdollistaa palopeltien jatkuvan valvonnan. Toimintatesti joko automaattisesti kerran viikossa tai oman aikaohjelman mukaan. VAK:sta Ulkoinen toimintatesti tulon kautta. Valvontayksiköstä lähtee A-summahälytys esim. VAK:iin. Tulo Ulkoinen hälytys sulkee kaikki palopellit. Valvontayksiköiden tiedot, järjestelmäkaaviot ja kytkentäohjeet löytyvät valvontayksiköiden esitteestä Asennus BSKC60 / BSKC60K palopelti asennetaan ja kiinnitetään osastoivaan rakennusosaan asennusohjeiden mukaisesti. Asennusaukon ja pellin kaulan väliin jäävä aukko pitää tiivistää vuorivillalla (min. 80 kg/m³) tai hyväksytyllä palomassalla. BSKC60 mitat ja paino (pitkä versio toimilaitteella) *) *) Toimilaite voidaan toimittaa asennettuna kanavansuuntaisesti (mainittava tilauksessa). Koko Ød A Paino kg 5,5 6,5 8 9,5 11, Ød = osakoko 2

3 BSKC60K mitat ja paino (lyhyt versio toimilaitteella) *) *) Toimilaite voidaan toimittaa asennettuna kanavansuuntaisesti (mainittava tilauksessa). Koko Ød A Paino kg 5,5 6,5 8 9,5 11, Ød = osakoko BSKC60K mitat ja paino (lyhyt versio lämpösulakkeella) Koko Ød A Paino kg 4,5 5,5 7 8,5 10, Ød = osakoko 3

4 Mitoitus Koko Koko Koko Koko Koko Koko 400 4

5 Mitoitus Koko Koko Äänitiedot Äänen tehotason L wok korjauskertoimet oktaavikaistoittain L Wok = L Wt + K ok Korjauskerroin K ok, sulkulevy auki -asennossa Koko Keskitaajuus Hz Ø mm k 2k 4k 8k Tol. db ±2 ±2 ±3 ±6 ±7 ±10 ±10 ± Tol. db ±3 ±1 ±2 ±5 ±6 ±9 ±9 ± Tol. db ±1 ±1 ±2 ±3 ±5 ±7 ±7 ± Tol. db ±2 ±1 ±3 ±4 ±4 ±8 ±7 ± Tol. db ±3 ±2 ±5 ±7 ±6 ±8 ±6 ± Tol. db ±4 ±5 ±9 ±13 ±11 ±13 ±9 ± Tol. db ±4 ±3 ±6 ±9 ±12 ±10 ±8 ± Tol. db ±4 ±2 ±8 ±9 ±11 ±10 ±8 ±7 5

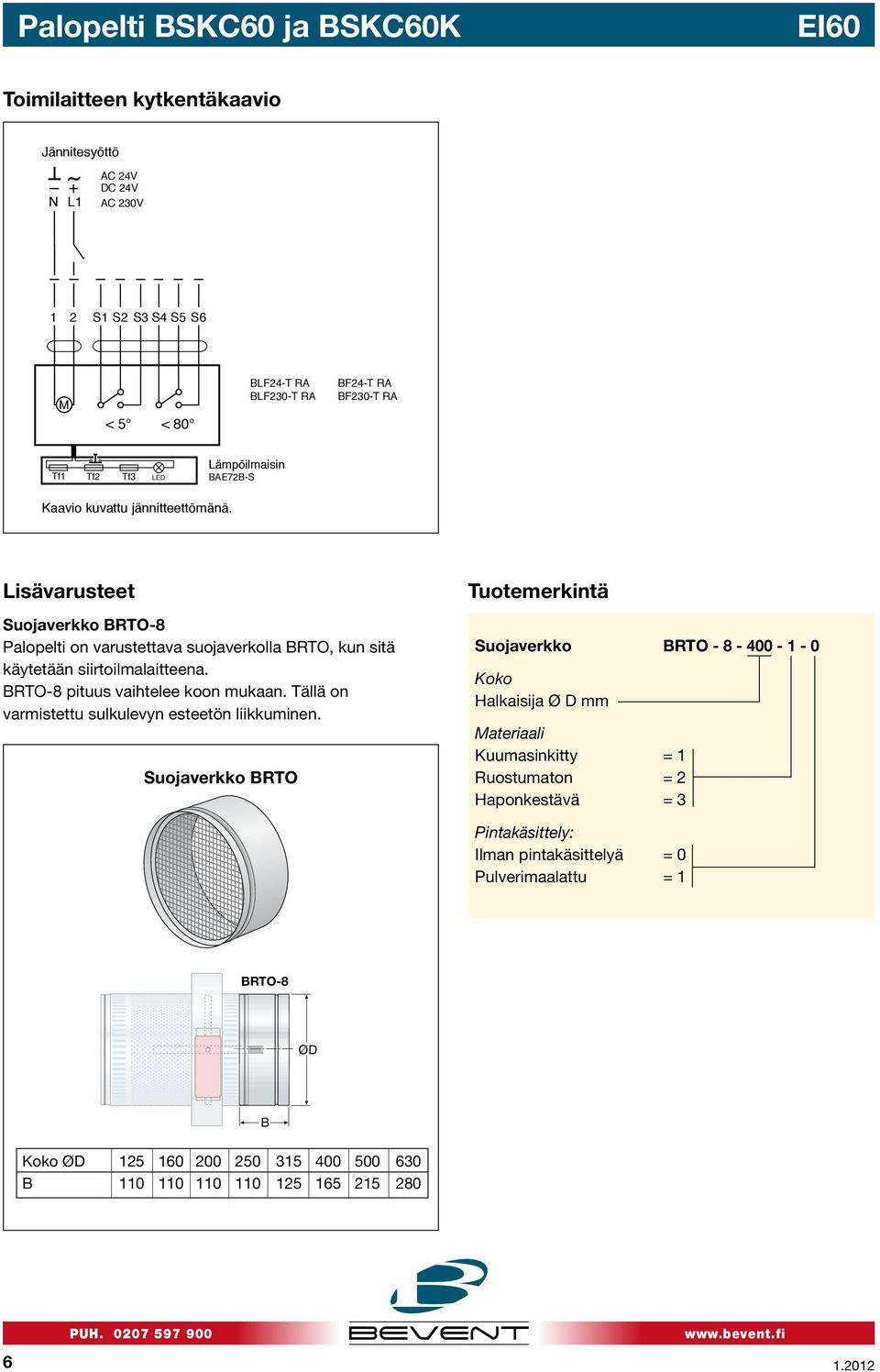

6 Toimilaitteen kytkentäkaavio Jännitesyöttö ~ + N L1 AC 24V DC 24V AC 230V 1 2 S1 S2 S3 S4 S5 S6 M < 5 < 80 BLF24-T RA BLF230-T RA BF24-T RA BF230-T RA Lämpöilmaisin Tf1 Tf2 Tf3 LED BAE72B-S Kaavio kuvattu jännitteettömänä. Lisävarusteet Suojaverkko BRTO-8 Palopelti on varustettava suojaverkolla BRTO, kun sitä käytetään siirtoilmalaitteena. BRTO-8 pituus vaihtelee koon mukaan. Tällä on varmistettu sulkulevyn esteetön liikkuminen. Suojaverkko BRTO Tuotemerkintä Suojaverkko BRTO Koko Halkaisija Ø D mm Materiaali Kuumasinkitty = 1 Ruostumaton = 2 Haponkestävä = 3 Pintakäsittely: Ilman pintakäsittelyä = 0 Pulverimaalattu = 1 Koko ØD B
