GrindLazer ???? Käyttö - Korjaus - Osat 3A6121B. Materiaalin poistamiseen vaakasuuntaisilta betoni- ja asfalttipinnoilta. Vain ammattikäyttöön.
|
|
- Oskari Halonen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Käyttö - Korjaus - Osat GrindLazer 3A62B FI Materiaalin poistamiseen vaakasuuntaisilta betoni- ja asfalttipinnoilta. Vain ammattikäyttöön. Vakiosarja - eteenpäin suuntautuva Malli 25M842 - GrindLazer Standard DC87 G / 6,5 hv, bensiini Malli 25M843 - GrindLazer Standard DC89 G / 9 hv, bensiini Pro-sarja - eteenpäin suuntautuva Malli 25M846 - GrindLazer Pro DC03 G / 3 hv, bensiini Tärkeitä turvaohjeita Lue kaikki tämän käyttöohjekirjan varoitukset ja ohjeet ennen laitteen käyttöä. Tutustu laitteiston hallintalaitteisiin ja asianmukaiseen käyttöön. Säilytä nämä ohjeet. GrindLazer-vakiosarja GrindLazer Pro -sarja????
2 Sisältö Varoitukset Osapiirustus GrindLazer-vakiosarjan mallit GrindLazer Pro -sarjan mallit Asennus Kädensijan säätö (vain Pro-mallit) Moottorin sammutusnappi Rummun asennus/vaihto GrindLazer-vakiosarjan malleissa Rummun asennus/vaihto GrindLazer Pro -sarjan malleille Alipaineosa Käyttö Moottorin käynnistys Materiaalin leikkaaminen Leikkausrumpu Materiaalin leikkaamisen lopettaminen Kunnossapito Korjaus Rummun vaihtaminen GrindLazer-vakiosarjan malleille Rummun vaihtaminen GrindLazer Pro -sarjan malleille Hihnan vaihto (vakiosarjan mallit) Hihnan vaihto (Pro-sarjan mallit) Hihnan kohdistaminen Laakerin vaihtaminen (vakiosarjan mallit) Laakerin vaihto (Pro-sarjan mallit) Timanttiasennussarja (huippunopea) (vain Pro-sarjan mallit) Vianetsintä Osat Laitteen kokoonpano (25M842) Laitteen kokoonpano, osaluettelo (25M842) Laitteen kokoonpano (25M843) Laitteen kokoonpano, osaluettelo (25M843) Ohjaimen kokoonpano (25M842 ja 25M843) Ohjaimen kokoonpano (25M842 ja 25M843), osaluettelo Pääkotelon kokoonpano (25M842 ja 25M843) Pääkotelon kokoonpano (25M842 ja 25M843), osaluettelo Rumpukotelon kokoonpano (25M842 ja 25M843) Rumpukotelon kokoonpano (25M842 ja 25M843), osaluettelo Laakerien ja akselien kokoonpano (25M846) Laakerien ja akselien kokoonpano (25M846), osaluettelo Takaosan kokoonpano (25M846) Takaosan kokoonpano (25M846), osaluettelo Vaimentimen kokoonpano (25M846) Vaimentimen kokoonpano (25M846), osaluettelo Etuosan kokoonpano (25M846) Etuosan kokoonpano (25M846), osaluettelo Kädensijan kokoonpano (25M846) Kädensijan kokoonpano (25M846), osaluettelo Laitteen kokoonpano (25M846) Laitteen kokoonpano (25M846), osaluettelo Tekniset tiedot Gracon normaali takuu A62B
3 Varoitukset Varoitukset Seuraavat varoitukset koskevat tämän laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkki tarkoittaa yleistä vaaraa, ja vaaran merkki viittaa toimenpiteeseen liittyvään erityiseen vaaraan. Lue varoitukset, kun näet nämä symbolit tässä ohjeessa tai varoitusmerkinnöissä. Tästä osasta puuttuvat tuotekohtaiset vaara- ja varoitusmerkit saattavat esiintyä tarvittaessa muualla tässä käyttöohjeessa. VAARA PÖLYN JA LIAN MUODOSTAMA VAARA Betonin ja muiden pintojen hiominen tällä laitteella voi aiheuttaa pölyä, joka sisältää vaarallisia aineita. Hiominen voi myös aiheuttaa sinkoutuvia roskia. Vähennä vakavien tapaturmien vaaraa seuraavasti: Pidä huoli, että pölyn määrä on voimassa olevien työturvallisuussääntöjen mukaista. Käytä suojalaseja ja hyväksyttyä hengityssuojainta pölyisissä olosuhteissa. Käytä laitetta vain hyvin tuuletetussa tilassa. Vain koulutettu henkilöstö, joka ymmärtää voimassa olevat työturvallisuussäännöt, voi käyttää hiomalaitteita. TAKERTUMISVAARA JA PYÖRIVIEN OSIEN AIHEUTTAMA VAARA Pyörivät osat voivat katkaista sormia tai muita ruumiinosia. Älä koske pyöriviin osiin. Älä käytä laitetta ilman suojuksia ja suojakansia. Älä käytä löysiä vaatteita tai koruja äläkä pidä pitkiä hiuksia auki, kun käytät laitetta. Ennen laitteen tarkistusta, siirtämistä tai huoltamista siitä on katkaistava virta. PALOVAMMAN VAARA Leikkurit ja moottori voivat kuumentua käytön aikana. Älä koske kuumaa laitetta, jotta välttäisit vakavat palovammat. Odota, kunnes laite on jäähtynyt täysin. LAITTEISTON VÄÄRINKÄYTÖN VAARA Väärinkäyttö voi aiheuttaa kuoleman tai vakavan vamman. Älä käytä laitetta väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena. Älä poistu työalueelta, kun laite on virtaistettu tai paineistettu. Sammuta laite, kun se ei ole käytössä. Tarkista laite päivittäin. Korjaa tai korvaa kuluneet ja vioittuneet osat välittömästi alkuperäisillä valmistajan varaosilla. Älä muunna laitetta millään tavalla. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Kysy lisätietoja jälleenmyyjältä. Pidä lapset ja lemmikkieläimet pois työalueelta. Kaikkia voimassa olevia turvamääräyksiä on noudatettava. Noudata työalueella turvaetäisyyksiä toisiin ihmisiin. Varo putkia, aukkoja ja pinnasta esiin pistäviä esineitä. HENKILÖKOHTAISET SUOJAVARUSTEET Käytä asianmukaisia suojavälineitä aina käytön ja huollon aikana tai oleskellessasi laitteen työskentelyalueella. Ne suojaavat vakavilta vammoilta kuten silmävammoilta, pölyn tai kemikaalien hengittämiseltä, palovammoilta ja kuulovammoilta. Laitteisto sisältää muun muassa seuraavaa: suojalasit turvakengät käsineet kuulosuojaimet hengityssuojain, joka on hyväksytty käyttöön pölyisissä olosuhteissa. 3A62B 3
4 Varoitukset VAARA PALO- JA RÄJÄHDYSVAARA Herkästi syttyvät höyryt, kuten liuotusaine- ja maalihöyryt, voivat syttyä tai räjähtää työalueella. Estä tulipalo ja räjähdys seuraavasti: Käytä laitetta vain hyvin ilmastoiduissa tiloissa. Älä täytä polttoainesäiliötä, kun moottori käy tai se on kuuma, vaan sammuta moottori ja anna sen jäähtyä. Polttoaine on palavaa, ja se voi syttyä tai räjähtää, jos sitä roiskuu kuumalle pinnalle. Pidä roskat, liuotusaineet, rätit ja bensiini poissa työalueelta. Pidä palosammutin valmiina työskentelyalueella. HIILIMONOKSIDIVAARA Pakokaasuissa on myrkyllistä hiilimonoksidia, joka on väritöntä ja hajutonta. Hiilimonoksidin hengittäminen voi johtaa kuolemaan. Älä käytä tätä laitetta suljetussa tilassa. KALIFORNIA, ESITYS 65 Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita hedelmällisyysongelmia. Tämä tuote sisältää kemikaalia, joka Kalifornian osavaltion tietojen mukaan aiheuttaa syöpää, synnynnäisiä vaurioita tai muita hedelmällisyysongelmia. Pese kädet käsittelyn jälkeen. 4 3A62B

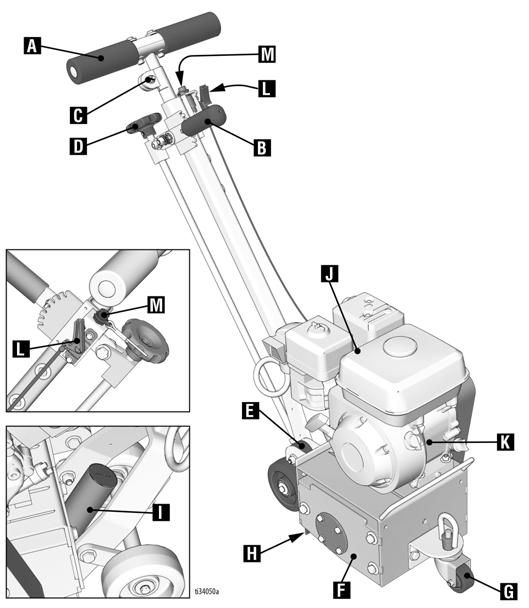

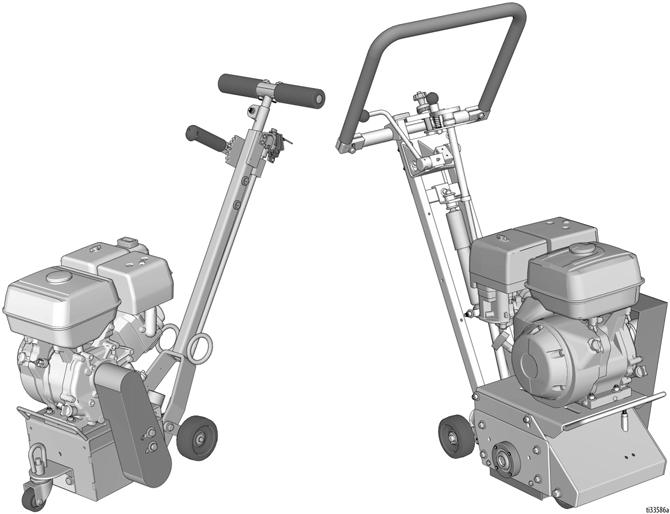

5 Osapiirustus Osapiirustus GrindLazer-vakiosarjan mallit Osa A B C D E F G H I J K L M Kädensija Syvyyden säätövipu (karkea säätö) Säätömutteri (kahvan korkeuden säätöön) Rummun säätökiekko (tarkkaan säätöön) Kiinteä etupyörä (valinnainen) Rumpupaneeli Liikkuva etupyörä Pölyhelma Alipaineliitin Moottori Moottorin virtakytkin Moottorin kaasuläppä Moottorin sammutusnappi 3A62B 5
6 Osapiirustus GrindLazer Pro -sarjan mallit Osa A B C D E F G H I J K Kädensija Rummun kiinnitysvipu Kädensijan säätöpultit Rummun säätökiekko Rumpupaneeli Pölyhelma Alipaineliitin Moottori Moottorin virtakytkin Moottorin kaasuläppä Moottorin sammutusnappi 6 3A62B

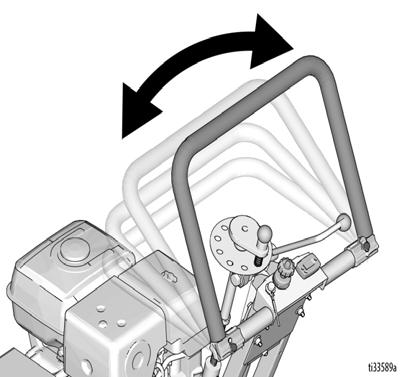

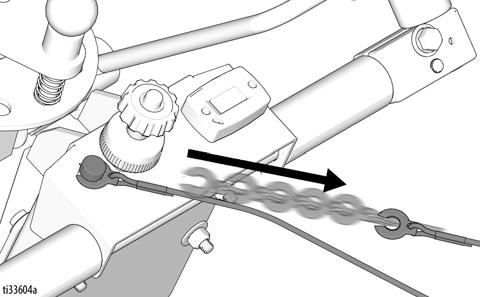

7 Asennus Asennus Kädensijan säätö (vain Pro-mallit) sammutusnappia painamalla. Kädensijoissa on tiheän värähtelyn vaimentava materiaali, joka vähentää käyttöväsymystä laitteen käytön aikana. Säädä kädensijojen korkeutta käyttäjän pituuden mukaan seuraamalla näitä ohjeita:. Löysää kädensijojen molemmilla puolilla olevia pultteja 4 mm:n (9/6 ) mutteri- tai hylsyavaimella, kunnes kädensijaa voi liikuttaa vapaasti. 2. Seiso laitteen takana ja napauta kädensija kevyesti haluttuun asentoon. 3. Lukitse kädensijojen asento kiristämällä pultit arvoon N m ( in-lb). HUOMAUTUS: Älä koskaan käytä laitetta, jos kädensijat ovat löysällä. Pultit täytyy kiristää hyvin, jotta kahva lukittuu tukevasti paikalleen. Rummun asennus/vaihto GrindLazer-vakiosarjan malleissa Rummun kunto täytyy tarkistaa säännöllisesti ja se voi olla tarpeen vaihtaa, mikä on normaalia. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja rasitetaan. Tarvittavat työkalut:. 7 mm:n hylsy- tai mutteriavain 2. Kuminuija Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa. Moottorin sammutusnappi. Liikuta rummun kiinnitysvipua ylöspäin niin että leikkurirumpu ei kosketa maahan. Laitevian tai onnettomuuden sattuessa (kuten laitteen käyttäjän kaatuminen tai horjahtaminen) GrindLazerissa on johdolla varustettu moottorin sammutusnappi. Kiinnitä johdon toinen pää käyttäjän vyöhön tai ranteeseen ja napsauta liitin paikalleen nappiin nostamalla moottorin sammutusnapin yläosaa ja työntämällä liitin rakoon. Jos käyttäjä on liian kaukana laitteesta, johto irtoaa napista ja moottori sammuu. Moottorin voi pysäyttää myös moottorin 3A62B 7
8 Asennus 2. Irrota rumpupaneelin kolme kuusiokantaruuvia käyttämällä 7 mm:n hylsy- tai mutteriavainta. 2. Kuminuija. 3. Irrota rumpupaneeli (käytä irrotukseen tarvittaessa kuminuijaa). 4. Liu uta rumpukokoonpano ulos (varovasti, koska se on painava). Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa.. Liikuta rummun kiinnitysvipua ylöspäin niin että leikkurirumpu ei kosketa maahan. 5. Kun leikkurirumpu on irrotettu, tee asennus työpöydällä. a. Tarkista leikkurien, välilevyjen, akselien, holkkien ja rummun kunto. 6. Ennen kuin asetat rummun takaisin kuusioakselille: a. Tarkista, että kaikki laakerit toimivat hyvin. b. Poista lika ja roskat ajovaunun ja rummun sisältä. 2. Irrota rumpupaneelin neljä kuusiokantaruuvia käyttämällä 9/6 hylsy- tai mutteriavainta. 3. Irrota rumpupaneeli (käytä irrotukseen tarvittaessa kuminuijaa). 4. Liu uta rumpukokoonpano ulos (varovasti, koska se on painava). c. Voitele kaikki metalliset kosketinosat. 7. Kohdista ja työnnä rumpu takaisin kuusioakselille. 8. Aseta rumpupaneeli takaisin (nosta ylöspäin ja lukitse paikalleen) kuusioakselin päälle suojaamaan laitetta. HUOMAUTUS: Ylimääräistä leikkureilla varustettua rumpua on suositeltavaa pitää mukana, jotta rummun voi vaihtaa nopeasti työmaalla. Rummun asennus/vaihto GrindLazer Pro -sarjan malleille Rummun kunto täytyy tarkistaa säännöllisesti ja se voi olla tarpeen vaihtaa, mikä on normaalia. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja rasitetaan. Tarvittavat työkalut:. 9/6 mutteri- tai hylsyavain. 5. Kun leikkurirumpu on irrotettu, tee asennus työpöydällä. a. Tarkista leikkurien, välilevyjen, akselien, holkkien ja rummun kunto. 6. Ennen kuin asetat rummun takaisin kuusioakselille: a. Tarkista, että kaikki laakerit toimivat hyvin. 8 3A62B

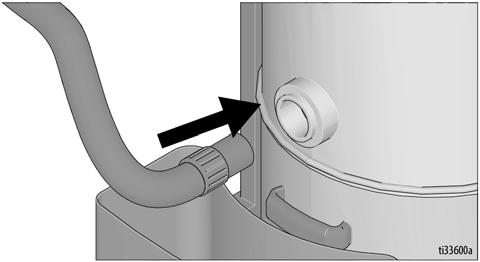

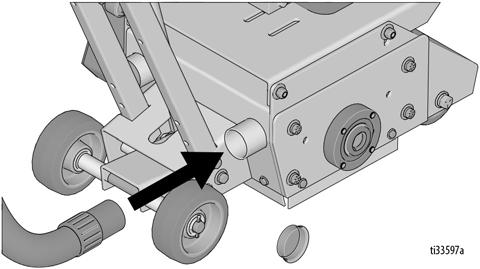

9 Asennus b. Poista lika ja roskat ajovaunun ja rummun sisältä. c. Voitele kaikki metalliset kosketinosat. Alipaineosa. Jos käytät alipainetta, liitä alipaineletku alipaineliittimeen. 7. Kohdista ja työnnä rumpu takaisin kuusioakselille. 8. Aseta rumpupaneeli takaisin (nosta ylöspäin ja lukitse paikalleen) kuusioakselin päälle suojaamaan laitetta. HUOMAUTUS: Ylimääräistä leikkureilla varustettua rumpua on suositeltavaa pitää mukana, jotta rummun voi vaihtaa nopeasti työmaalla. 2. Liitä alipaineletku syklonierottimen (lisävaruste) tai alipaineen tuloporttiin. 3A62B 9
10 Käyttö Käyttö Jos moottori ei käynnisty Tarkista, että polttoainetta on riittävästi. Tarkista sytytystulppa. Varmista, että hylsyjen ympäristö on puhdas ja liaton ja että niissä on sopiva rako. Vaihda tarvittaessa. Älä käynnistä laitetta kun rumpu ottaa maahan. Tämä voi aiheuttaa laitteen hallinnan menettämisen, mikä voi johtaa aineellisiin vahinkoihin tai henkilövahinkoihin. Moottorin käynnistys Ennen moottorin käynnistystä on toimittava seuraavasti: Moottorin käyttöohjekirja on luettava ja ymmärrettävä. Varmista, että kaikki suojat ovat paikallaan ja kunnolla kiinnitettyjä. Aseta moottorin etuosassa oleva moottorin virtakytkin on -asentoon. Moottori on saattanut kallistua taaksepäin. Jos näin on käynyt, valuta öljy ulos, sen jälkeen kun olet poistanut sytytystulpan. Jos moottori ei vieläkään käynnisty, katso moottorin käyttöohjekirjasta lisätietoja. Moottori ei käynnisty, jos moottorin sammutusnapin johdossa oleva liitin ei ole paikallaan. HUOMAUTUS: Laite pysyy liikkeessä, vaikka moottori ei ole käynnissä, koska siinä ei ole pyöräjarruja. Varmista, että kaikki mekaaniset kiinnikkeet ovat kiinnitetty. Tarkista moottori sekä muut ulkopinnat vaurioiden varalta. Käytä jokaiseen työhön sopivaa leikkuria. Varmista, että rumpu on tasapainossa ja oikeaa numeroa, kokoa ja tyyppiä käytettäville leikkuripyörille. Varmista, että rumpupaneeli on lukittu ja kiinnitetty. Tarkista työalue ja ota selvää putkien, pylväiden, lattiakiinnikkeiden tai muiden esteiden sijainnista. Vältä näitä esteitä käytön aikana. Avaa polttoainesäiliön sulku ja aseta kaasuvipu fast idle (nopea tyhjäkäynti) -asentoon. Käännä rikastin kiinni. Aseta moottorin virtakytkin ON-asentoon. Vedä käynnistysvaijeria. Kun moottori on käynnistynyt, käännä rikastin auki. Aseta kaasu haluttuun säätöön. 0 3A62B

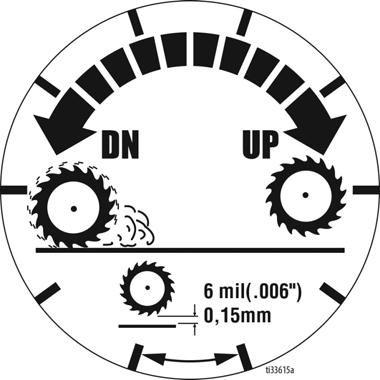

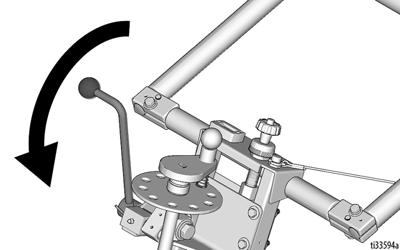

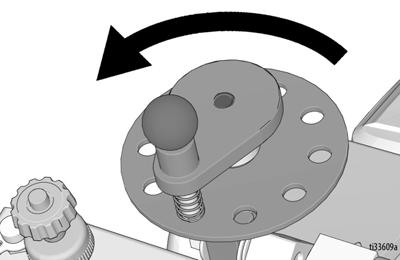

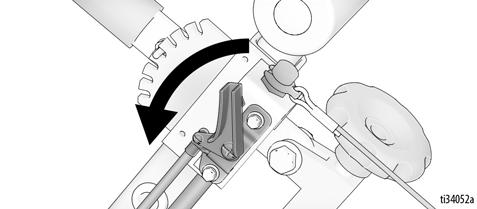

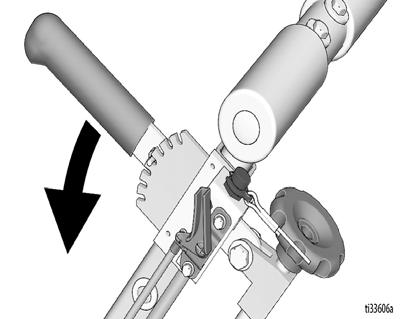

11 Käyttö Materiaalin leikkaaminen 4. Siirrä kaasuvipu halutun asetuksen kohtaan. Noudata työalueella turvaetäisyyksiä toisiin ihmisiin. Varo putkia, pylväitä, aukkoja ja pinnasta esiin pistäviä esineitä. Ennen substraatin poistoa, koeaja rumpu niin, että leikkurit eivät ota kiinni pintaan. Jos liiallista värähtelyä esiintyy, tasapainota leikkurit uudestaan, tarkista laakereiden kunto ja/tai varmista, että rumpupaneeli on kiinnitetty kunnolla. 5. Vakiosarjan mallit- Vapauta rummun kiinnitysvipu ja aseta se asentoon, jossa rumpu melkein koskettaa maata.. Käynnistä moottori, katso sivua Käynnistä alipaine, jos se on käytössä. 3. Kiinnitä moottorin sammutusjohto käyttäjään. Pro-sarjan mallit- Siirrä rummun kiinnitysvipu alimpaan mahdolliseen asentoon. 6. Kierrä rummun säätökiekkoa, kunnes rumpu osuu maahan ja haluttu syvyys on saavutettu. HUOMAUTUS: Halutun leikkaussyvyyden valitsemiseksi saattaa olla tarpeen suorittaa useampia testileikkauksia. 3A62B

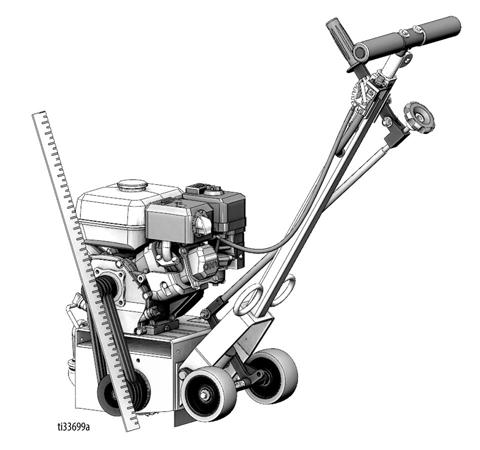

12 Käyttö HUOMAUTUS Jos haluat kallistaa laitetta, kallista sitä aina eteenpäin. Jos laitetta kallistetaan taaksepäin, öljyä pääsee sytytystulppaan ja moottori voi vioittua. HUOMAUTUS: Koville pinnoille saattaa olla tarpeen tehdä useampia pistoja 0,8 mm (/32 tuuman) välein, jotta päästään haluttuun syvyyteen. Varmista, että rummun asento on sellainen, että vain leikkureiden kärjet koskevat pintaan ja että rumpu itsessään ei koskaan kosketa leikattavaan pintaan. Vain leikkureiden kärkien tulee koskea leikattavaan pintaan. Rumpu ei kestä sitä, jos se on kosketuksissa leikattavan pinnan kanssa. Jos leikkaussyvyys on liian suuri, leikkurit, akselit, rumpu ja muut osat kuluvat tavallista nopeammin. Oikean leikkaussyvyyden tietää siitä, kun laite värähtelee suhteellisen vähän. Liian syvään leikkaamalla on vain negatiivisia seurauksia. Poista mieluummin ohut kerros useampaan kertaan kuin kerralla liian paljon. Toimivimman leikkaustavan löytää kokeilemalla. Käytä laitetta eteenpäin, taaksepäin ja/tai pyörivin liikkein niin että saat haluamasi lopputuloksen. HUOMAUTUS: Laitteen käyttäminen moniin eri suuntiin sekä käsipyörän liikuttaminen ylhäältä alas auttavat saavuttamaan halutun lopputuloksen työstettävälle pinnalle. Muutaman tunnin harjoittelun jälkeen laitteen käyttäjä tottuu laitteeseen ja samalla työskentely nopeutuu ja lopputulos paranee. HUOMAUTUS: Moottori ei saa olla käynnissä. Käytä moottoria täydellä nopeudella ja säätä nopeutta eteenpäin kyseiseen työhön sopivaksi. Kovempia betonipintoja pitää leikata hitaammin kuin asfalttia tai muita pehmeämpiä pintoja. Leikkausrumpu PALOVAMMAN VAARA Älä koske tai käsittele rumpua käytön jälkeen ennen kun se on kokonaan jäähtynyt. Erilaisia rumpuja käytetään erilaisiin sovelluksiin. Katso verkkosivustolta erilaisten rumpukokoonpanojen asennusohjeet. Karbiditerät Säädä syvyyttä asteittain tiemerkinnän poistamiseksi (poista vain mahdollisimman vähän pinnoitetta). Karbidijyrsimet Paras syvä leikkaustulos saavutetaan tekemällä useita ohuita päällekkäisiä leikkauksia. Yksittäinen leikkaus ei saa olla yli 0,8 mm (/32 tuumaa) syvä, tai tangot ja leikkurit saattavat vaurioitua. Timanttiterät (vain GrindLazer Pro-sarjan mallit) Timanttiterät on suunniteltu ilmajäähdytteisiksi ilman kiertäessä vapaasti terien ympärillä. Nosta terää urasta 0 5 sekunnin välein ja käytä konetta täydellä nopeudella useita sekunteja, jotta ylimääräistä lämpöä ei pääse kerääntymään ja vahingoittamaan teriä. HUOMAUTUS: Rummun säätökiekon (D) säätöväli on 0,5 mm (0,006 tuumaa) leikkausrummun syvyyden muutoksesta. 2 3A62B
13 Käyttö Materiaalin leikkaamisen lopettaminen. Nosta rummun kiinnitysvipua, kunnes rumpu on irti maasta. 2. Siirrä moottorin kaasuvipu ala-asentoon. 3. Vapauta moottorin sammutusnappi ja käännä moottorin virtakytkin OFF -asentoon. 4. Puhdista laitteen koko ulkopinta, kun se on jäähtynyt. Tarkista kuluneet tai vaurioituneet osat ja suorita tarvittaessa Kunnossapito sivulla 4. 3A62B 3
14 Kunnossapito Kunnossapito Voitele pyörän laakerit. Tarkista ja vaihda rummun holkit ja akselit. Älä koske moottoria tai käsittele rumpua käytön jälkeen ennen kun se on kokonaan jäähtynyt. Vältä tahaton käynnistyminen irrottamalla sytytystulpan johto ennen huoltoa. Seuraavat vaiheet on suoritettava asianmukaisen toiminnan varmistamiseksi ja GrindLazerin käyttöiän varmistamiseksi. TARVITTAESSA: Tarkista vetohihna ja sen kireys ja kiristä tai vaihda tarvittaessa. Katso lisätietoja moottorin kunnossapidosta moottorin käyttöohjekirjasta. ENNEN KÄYTTÖÄ: Tarkista silmämääräisesti koko laite vaurioiden ja irrallisten liitosten varalta. Tarkista moottoriöljyn määrä (lue moottorin käyttöohjekirja). Tarkista rumpulaakerit ja leikkurit. Tarkista rummun mahdollinen epätasainen kuluminen. PÄIVITTÄIN: Tarkista ja kiristä kaikki kiinnitykset. Puhdista pöly ja lika laitteen ulkopinnalta (ÄLÄ käytä painepesuria tai muita painepesulaitteita). Tutki onko pölyhelmoissa vaurioita. Korjaa tai vaihda vaurioituneet helmat, jotta voit parantaa pöly- ja likasuojausta. Tarkista moottoriöljyn taso ja lisää öljyä tarpeen mukaan. Tarkista ja täytä polttoainesäiliö. Irrota moottorin ilmansuodattimen suojus ja puhdista elementti. Vaihda elementti tarpeen mukaan. Vaihtoelementtejä voit ostaa paikalliselta moottorin jälleenmyyjältäsi. Pro-sarjan mallit: Rasvaa vipu ja alempi liitintanko. ENSIMMÄISEN 20 KÄYTTÖTUNNIN JÄLKEEN: Valuta moottoriöljy pois ja korvaa se puhtaalla öljyllä. Tarkista oikea viskositeetti moottorin käyttöohjeesta KÄYTTÖTUNNIN JÄLKEEN: Vaihda moottoriöljy (lue moottorin käyttöohjekirja). 4 3A62B

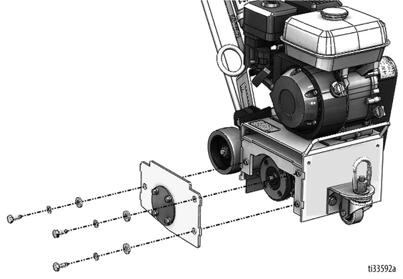

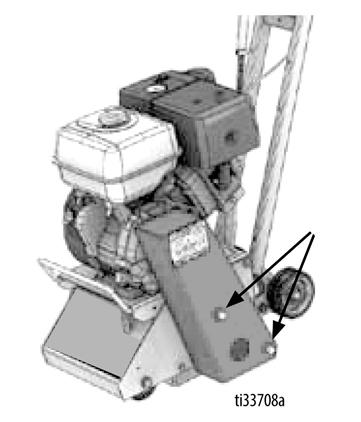

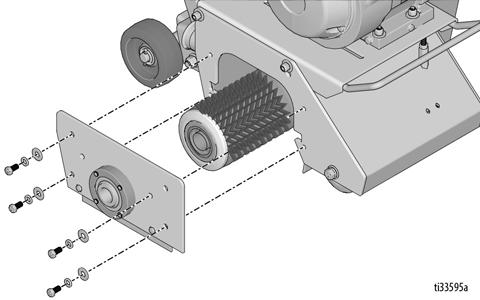

15 Korjaus Korjaus Rummun vaihtaminen GrindLazer-vakiosarjan malleille 4. Liu uta rumpukokoonpano ulos (varovasti, koska se on painava). Rummun kunto täytyy tarkistaa säännöllisesti ja se voi olla tarpeen vaihtaa, mikä on normaalia. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja rasitetaan. Tarvittavat työkalut:. 7 mm:n hylsy- tai mutteriavain. 2. Kuminuija. 5. Kun leikkurirumpu on irrotettu, tee asennus työpöydällä. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa.. Liikuta rummun kiinnitysvipua ylöspäin niin että leikkurirumpu ei kosketa maahan. a. Tarkista leikkurien, välilevyjen, akselien, holkkien ja rummun kunto. 6. Ennen kuin asetat rummun takaisin kuusioakselille: a. Tarkista, että kaikki laakerit toimivat hyvin. b. Poista lika ja roskat ajovaunun ja rummun sisältä. c. Voitele kaikki metalliset kosketinosat. 7. Kohdista ja työnnä rumpu takaisin kuusioakselille. 8. Aseta rumpupaneeli takaisin (nosta ylöspäin ja lukitse paikalleen) kuusioakselin päälle suojaamaan laitetta. 2. Irrota rumpupaneelin kolme kuusiokantaruuvia käyttämällä 7 mm:n hylsy- tai mutteriavainta. 3. Irrota rumpupaneeli (käytä irrotukseen tarvittaessa kuminuijaa). HUOMAUTUS: Ylimääräistä leikkureilla varustettua rumpua on suositeltavaa pitää mukana, jotta rummun voi vaihtaa nopeasti työmaalla. Rummun vaihtaminen GrindLazer Pro -sarjan malleille Rummun kunto täytyy tarkistaa säännöllisesti ja se voi olla tarpeen vaihtaa, mikä on normaalia. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja rasitetaan. Tarvittavat työkalut:. 9/6 mutteri- tai hylsyavain. 2. Kuminuija. 3A62B 5
16 Korjaus b. Poista lika ja roskat ajovaunun ja rummun sisältä. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa.. Liikuta rummun kiinnitysvipua ylöspäin niin että leikkurirumpu ei kosketa maahan. c. Voitele kaikki metalliset kosketinosat. 7. Kohdista ja työnnä rumpu takaisin kuusioakselille. 8. Aseta rumpupaneeli takaisin (nosta ylöspäin ja lukitse paikalleen) kuusioakselin päälle suojaamaan laitetta. HUOMAUTUS: Ylimääräistä leikkureilla varustettua rumpua on suositeltavaa pitää mukana, jotta rummun voi vaihtaa nopeasti työmaalla. Hihnan vaihto (vakiosarjan mallit) Normaali kuluminen voi aiheuttaa hihnan kiristys- tai vaihtotarpeen. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja hihnaa rasitetaan. 2. Irrota rumpupaneelin neljä kuusiokantaruuvia käyttämällä 9/6 hylsy- tai mutteriavainta. 3. Irrota rumpupaneeli (käytä irrotukseen tarvittaessa kuminuijaa). 4. Liu uta rumpukokoonpano ulos (varovasti, koska se on painava). Vaihto on helppoa. Siihen tarvitaan vain muutama työkalu.. 7 mm:n mutteriavain. 2. /2 mutteri- tai hylsyavain mm:n hylsy- tai mutteriavain. 4. Kuminuija. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa. 5. Kun leikkurirumpu on irrotettu, tee asennus työpöydällä. a. Tarkista leikkurien, välilevyjen, akselien, holkkien ja rummun kunto.. Varmista, että rumpupaneeli on asennettu. Tällä varmistetaan, että käyttöakselin päät ovat huollolle sopivassa asennossa. 2. Puhdista kone ulkoa, että kaikki tarvittavat osat on helppo löytää. 6. Ennen kuin asetat rummun takaisin kuusioakselille: a. Tarkista, että kaikki laakerit toimivat hyvin. 6 3A62B

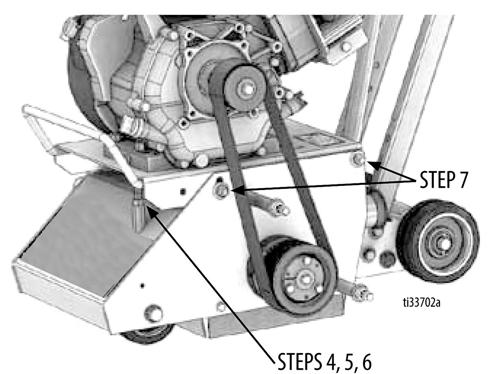

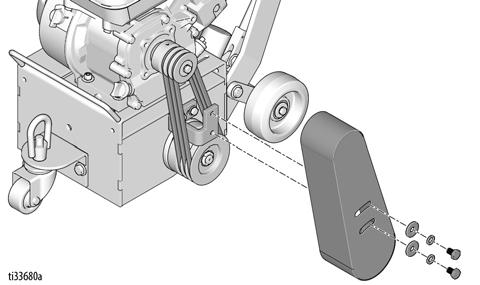

17 Korjaus 3. Poista kaksi hihnan suojuksen laitteen sivuosaan kiinnittävää kuusiopulttia 7 mm:n hylsy- tai mutteriavaimella. Poista suojus ja siirrä se syrjään. HUOMAUTUS: Voi olla tarpeen poistaa hihnan pitimen tukikannatin, jotta saat varmistettua hihnapyörien asennon tarkasti. Käytä 3 mm:n hylsy- tai mutteriavainta. 4. Löysää (älä poista) /2 mutteri- tai hylsyavaimella neljää moottorin paikallaan pitävää nylock-mutteria, kunnes moottoria voi liikuttaa vapaasti. 8. Varmista, että hihnapyörät ovat oikeassa linjassa, kiristä kaikki kiinnitykset ja tarkista vielä kerran hihnapyörien asento. 5. Liikuta moottoria taaksepäin kunnes hihnat pääsee poistamaan ja vaihtamaan tarvittavalla tavalla. 6. Rullaa uusi hihna paikalleen ura kerrallaan sekä ylempään että alempaan hihnapyörään. 7. Käytä oikolautaa. Aseta se alemman hihnapyörän ulkopuolen mukaisesti ja vasten ylempää hihnapyörää. Niiden täytyy olla täysin päällekkäin, jotta hihna kestää kauan. Jos tarpeellista, säädä asentoa ennen kuin kiristät hihnan. 3A62B 7

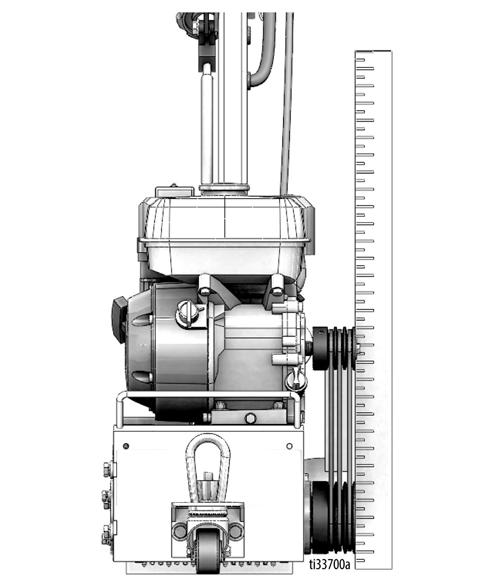

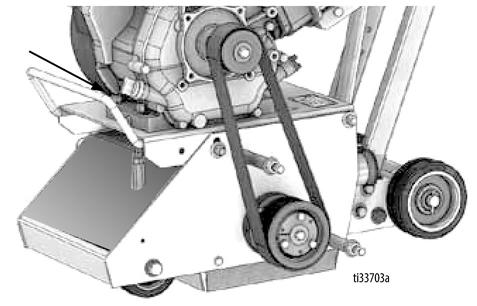

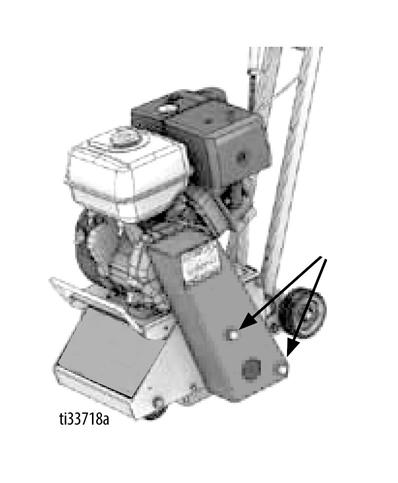

18 Korjaus Hihnan vaihto (Pro-sarjan mallit) Normaali kuluminen voi aiheuttaa hihnan kiristys- tai vaihtotarpeen. Vaihtotarve riippuu siitä, miten paljon laitetta käytetään ja hihnaa rasitetaan. Vaihto on helppoa. Siihen tarvitaan vain muutama työkalu.. Kaksi 9/6 mutteriavainta. 2. 3/4 mutteriavain. 4. Voitele koneen etuosan moottorilevyn (hihnaa kiristävä) kääntöruuvi suihkutettavalla voiteluaineella. 5. Löysää kääntöruuvin mutteria 9/6 mutteriavaimella. 6. Aloita ruuvaamaan moottorilevyn kääntöruuvia takaisin sen alapuolella olevaan pitkään kuusiomutteriin 3/8 kiintoavaimella. Ruuvaa, kunnes tunnet vastuksen. 3. 3/8 kiintoavain. 4. Suorakulma tai oikolauta. 5. Suihkutettava voiteluaine. 6. Sytytystulppa-avain. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa.. Varmista, että rumpupaneeli on asennettu. Tällä varmistetaan, että käyttöakselin päät ovat huollolle sopivassa asennossa. 2. Puhdista koneen ulkopuoli, että kaikki tarvittavat osat on helppo löytää. 3. Irrota kaksi kupumutteria, jotka kiinnittävät hihnan suojuksen koneen sivuosaan, 3/4 mutteriavaimella. Poista suojus ja siirrä se syrjään. 7. Löysää (älä irrota) neljää pulttia (2 per sivu), jotka kiinnittävät moottorin kiinnityslevyn koneen runkoon. 8. Löysää neljää pulttia, jotka kiinnittävät moottorin moottorilevyyn. Kun olet löysännyt kaikki neljä pulttia, liu uta moottoria taaksepäin niin kauas kuin saat. Hihna on nyt tarpeeksi löysällä, että sen voi irrottaa. 9. Leikkaa tai rullaa hihna pois hihnapyöriltä. Jos rullaat hihnan pois, siirrä se yhden uran yli kerrallaan ylemmällä ja alemmalla hihnapyörällä, että saat sen kokonaan pois paikaltaan. 0. Rullaa uusi hihna paikalleen ura kerrallaan sekä ylempään että alempaan hihnapyörään.. Käytä oikolautaa. Aseta se alemman hihnapyörän ulkopuolen mukaisesti ja vasten ylempää hihnapyörää. Niiden täytyy olla täysin päällekkäin, 8 3A62B

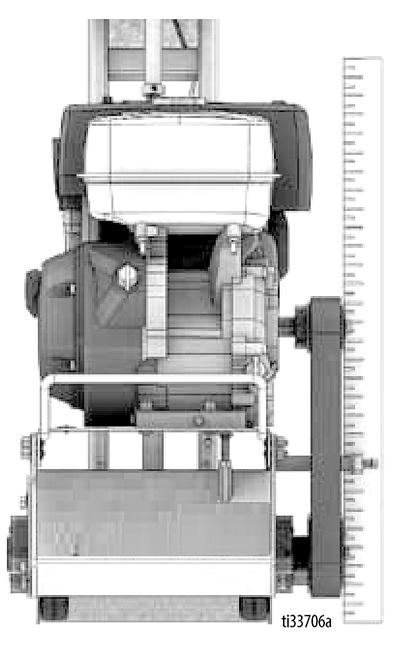

19 Korjaus jotta hihna kestää kauan. Jos tarpeellista, säädä asentoa ennen kuin kiristät hihnan. Kiristä neljä pulttia, jotka kiinnittävät moottorin kiinnityslevyn runkoon. sitten etummaista oikean puolen ruuvia kiinnittääksesi levyn tähän asentoon. 2. Asennuksen jälkeen kiristä hihna haluamallesi kireydelle ruuvaamalla moottorilevyn alapuolella olevan hihnan kiristävää kääntöruuvia. Käytä 3/8 kiintoavainta. Älä kiristä hihnaa liikaa. 3. Kun hihna on sopivan kireä, kiristä etummainen hihnan puolella oleva moottorilevyn kiinnitysruuvi 9/6 kiintoavaimella. 5. Kiristä takimmaiset kiinnityspultit kahdella 9/6 mutteriavaimella. 6. Kiristä moottorilevyn kääntöruuvin kiinnitysmutteri 9/6 mutteriavaimella, jotta se ei pääse kääntymään. 4. Tarkista moottorilevyn asento edestä päin katsoen. Hihnojen kiristäminen kääntöruuveilla voi aiheuttaa sen, että moottorilevyn oikea puoli nousee korkeammalle kuin vasen. Paina levyä alas edestä oikealta niin että levy on vaakasuorassa ja kiristä 3A62B 9

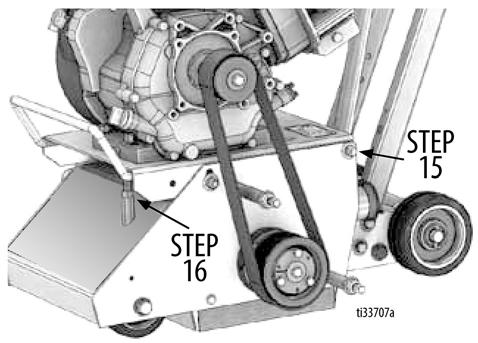

20 Korjaus 7. Aseta hihnan suojus paikalleen 3/4 mutteriavaimella. Laakerin vaihtaminen (vakiosarjan mallit) Tarvittavat työkalut:. 6 mm:n hylsy- tai mutteriavain 2. /2 mutteri- tai hylsyavain 3. 9/6 mutteri- tai hylsyavain 4. 3 mm:n hylsy- tai mutteriavain 5. Ruuvitaltta uppokantaruuville 6. Vasara tai kuminuija 7. 6 mm:n kuusioavain Hihnan kohdistaminen Jos hihna kuluu tavanomaista nopeammin, hajoaa tai hihnapyörien kanssa on ongelmia, syynä voi olla väärä asento tai se, että hihna on liian kireällä. Hihnapyörien täytyy olla tismalleen päällekkäin, että hihna toimii parhaiten.. Käytä pitkää oikolautaa (suorakulmaa) asennon varmistamiseen hihnan kiristyksen tai hihnan vaihdon yhteydessä. 2. Kun asetat oikolaudan alemman hihnapyörän ulkopinnalle, sen jatke on linjassa ylemmän (moottorin) hihnapyörän ulkopinnan kanssa. Jos oikolauta ei ole tasassa hihnapyörän pinnan kanssa koko matkalla, siirrä moottorin hihnapyörää sisään tai ulos, kunnes haluttu asento on löytynyt. 3. Jos vaihdat hihnapyörää (ylempää tai alempaa), varmista, että asetat uuden samaan asentoon kuin ennen, jotta hihnapyörien keskinäinen asento säilyy oikeana. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa. Noudata rummun ja hihnojen irrotusohjeita, katso Rummun vaihtaminen GrindLazer-vakiosarjan malleille sivulla 5. Jätä rumpupaneeli syrjään. Laakerikotelo irrotetaan myöhemmin.. Tasoita lukkomutterin alempaan hihnapyörään kiinnittävät väkäset ruuvitaltalla. 2. Irrota lukkomutteri akselista panemalla ruuvitaltta väkäsen päälle ja lyömällä siihen vasaralla tai nuijalla. Irrota hihnapyörä akselista. HUOMAUTUS: Lukkomutterissa on vasenkätinen kierre. Löysää sitä kiertämällä myötäpäivään. 20 3A62B

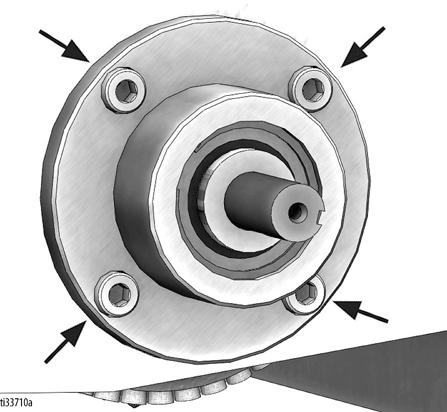

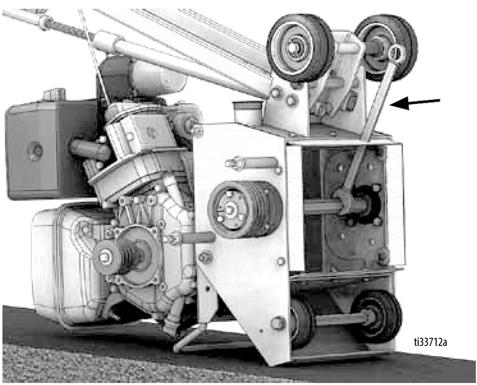

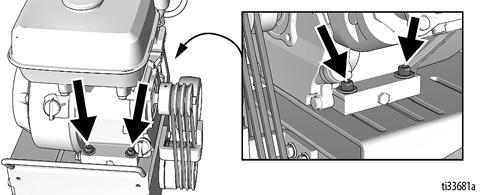

21 Korjaus 3. Kun hihnapyörä on irrotettu, sen puolen laakerikokoonpanon voi irrottaa käyttämällä 6 mm:n kuusioavainta. Laakerin vaihto (Pro-sarjan mallit) Tarvittavat työkalut:. 7/6 mutteri- tai hylsyavain 2. /2 mutteri- tai hylsyavain 3. kiintoavain 4. 3/6 kuusioavain 5. 5/32 kuusioavain 6. /8 kuusioavain 4. Irrota laakerikotelo rumpupaneelista käyttämällä 3 mm:n hylsy- tai mutteriavainta. Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa.. Kallista konetta etuosaa päin ja aseta kiintoavain kuusioakselille, ettei se pääse pyörimään. 5. Aseta uusi laakerikokoonpano rumpukoteloon ja kiristä pultit. Aseta käyttöakselin avain paikalleen. Kiristä lukkomutteri akseliin. 6. Asenna alempi hihnapyörä akselille. 7. Liu uta leikkurirumpu akselille. 8. Asenna uusi ovilaakeri rumpupaneeliin neljällä pultilla. Asenna rumpupaneeli laitteeseen. 9. Vaihda hihna ja hihnan suojus (katso sivu 6). 2. Irrota keskimmäinen ruuvi /2 mutteriavaimella. 3A62B 2

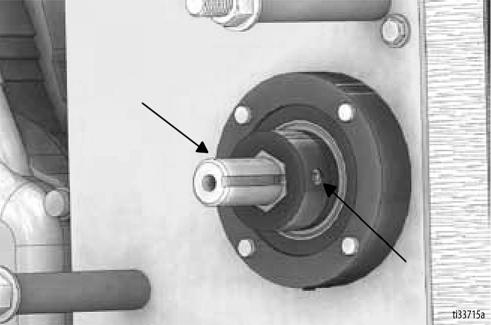

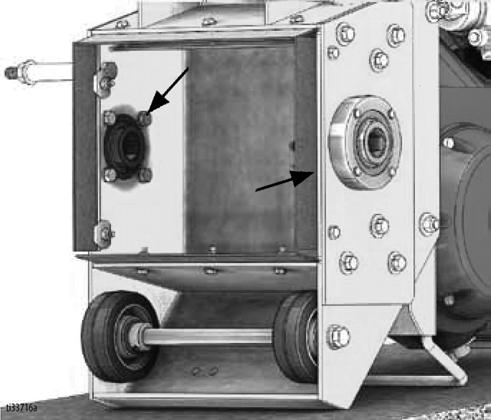

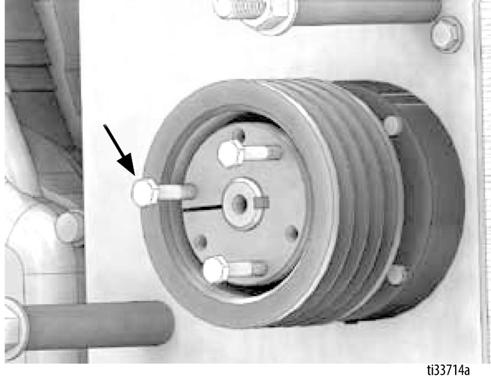

22 Korjaus 3. Hihnapyörän irrotus: a. Irrota jäljellä olevat 3 ruuvia 7/6 mutteriavaimella ja aseta ne käsin kuvassa (3B) esitettyihin kierteisiin reikiin. 4. Liu uta akseli paikaltaan irrottamalla kaksi lukitusruuvia 3/6 kuusioavaimella. 5. Irrota laakerikokoonpanot laitteen molemmilta puolilta 9/6 mutteriavaimella. b. Kun kaikki 3 ruuvia on asetettu, käännä niitä mutteriavaimella TASAISESTI, jotta holkki irtoaa paikaltaan pehmeästi. Kun holkki on irrotettu, poista hihnapyörä ja avain. 6. Asenna uudet laakerikokoonpanot laitteen molemmille puolille. Kiristä pultit. 7. Liu uta akseli täysin paikalleen laakeriin (niin, että se on täysin rumpupaneelin laakerissa) ja lukitse se paikkaansa käyttämällä kahta lukitusruuvia (käytä kierrelukitetta). 8. Aseta käyttöakselin avain paikalleen. 9. Asenna alempi hihnapyörä akselille. 0. Aseta kaikki neljä pulttia alempaan hihnapyörään ja kiristä.. Vaihda hihna ja hihnan suojus (katso sivu 8). 22 3A62B
23 Korjaus Timanttiasennussarja (huippunopea) (vain Pro-sarjan mallit) Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa. Huippunopeaa sarjaa käytetään vain timanttirumpukokoonpanon kanssa.. Poista hihnan suojus, hihna ja molemmat hihnapyörät flail-kokoonpanosta (hidas nopeus). 2. Jätä moottorin hihnapyörä syrjään ja siirrä alempi hihnapyörä moottorin akselille (tarvittava holkki tulee huippunopean sarjan mukana). 3. Aseta uusi hihnapyörä ja toinen holkki (mukana sarjassa) käyttöakselille. 4. Ennen kuin kiristät hihnapyörät paikoilleen holkeilla, aseta uusi hihna (mukana sarjassa) paikalleen hihnapyörien päälle. 5. Tarkista hihnapyörien asento oikolaudalla ja kiristä ne haluttuun asentoon holkeilla. Käytä kierrelukitetta kaikille hihnapyörän asetusruuveille. 6. Aseta hihnan suojus takaisin paikalleen. 3A62B 23
24 Vianetsintä Vianetsintä Vältä tahattomasta käynnistymisestä aiheutuneet vahingot irrottamalla sytytystulpan johto ennen huoltoa. Ongelma Syy Ratkaisu Leikkurit kuluvat epätasaisesti/ennenaikaisesti Leikkureiden akseli hajoaa epätasaisesti/ennenaikaisesti Rumpu kuluu ennenaikaisesti tai hajoaa Laite tärisee suhteettoman paljon Kone käy epätasaisesti Vetohihna kuluu ennenaikaisesti Rummun kiinnitysvipu ei liiku Rummun säätökiekko ei käänny Epätasainen leikkausjälki Rumpu on liian matalassa asennossa Roskaa on kerääntynyt Leikkurit on asennettu liian ahtaasti Käytössä on väärän tyyppiset leikkurit Rumpu on liian matalassa asennossa Kuluneet päätylevyt tai holkit Kuluneet akselit Leikkurit asennettu väärin Käyttötunteja yli 40 Rumpu osuu maahan Akseleita ja holkkeja ei ole vaihdettu 40 käyttötunnin jälkeen Kulunut laakeri Kulunut kuusioholkki Kulunut käyttöakseli Väärin asennettu leikkuri Rumpu ottaa maahan Kuluneet pyörät Nosta rumpua Puhdista leikkurit Poista välilevyjä tai leikkureita akseleilta Katso 7X074 (pintaprofiilitaulukko) Nosta rumpua Vaihda päätylevyt ja/tai holkit Vaihda akselit Katso asennusohjeet osoitteessa Vaihda akselit ja holkit Nosta rumpua Vaihda akselit ja holkit Vaihda kulunut laakeri Vaihda kuusioholkki Vaihda käyttöakseli Katso asennusohjeet osoitteessa Nosta rumpua Vaihda pyörät Rumpu osuu maahan Nosta rumpua Kierrokset ovat liian alhaiset Lisää moottorin kierroksia Työstettävä pinta on huomattavan epätasainen Siirry tasaisemmalle pinnalle Hihnapyörä on väärässä asennossa Väärä hihna Rumpu ottaa työstettävään pintaan Rummun säätökiekko on liian korkeassa tai matalassa asennossa. Kierteet ovat likaiset tai niitä ei ole voideltu. Liitintanko voi olla vääntynyt Leikkaussyvyys on liian suuri Takarenkaan haarukka on vääntynyt Säädä hihnapyörien/hihnan asentoa. Katso sivu 20. Vaihda tilalle oikea hihna Nosta rumpua Aseta rummun säätökiekko korkeammalle tai matalammalle Puhdista ja voitele kierteet Vaihda liitintanko Nosta rumpua Vaihda takarenkaan haarukka 24 3A62B
25 MUISTIINPANOJA MUISTIINPANOJA 3A62B 25
26 Osat Osat Laitteen kokoonpano (25M842) Viitenumero 2 3 Momentti 5,6 6,8 N m (50 60 in-lb) 4,5 5,0 N m (40 40 in-lb) 22,5 25,5 N m ( in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu A62B
27 Osat Laitteen kokoonpano, osaluettelo (25M842) Osa: Osanro. Kuvaus Määrä 7W099 5/6-8 mutteri 4 2 7W087 5/6 tasainen aluslaatta 4 3 7W228 6,5 hv moottori 4 7W29 5/6-8 x,5 vaunupultti 4 5 7W292 M5-,0 x 2 mm asetusruuvi 2 6 7W994 Moottorin hihnapyörä 7 7W038 3/6 kiila 8 7W995 Woodruff-kiila 9 7W996 Alempi hihnapyörä 0 7W997 Vetohihna 3 7W06 5/6,25 (ulkohalkaisija) korilaatta 2 7W28 5/6 varmistuslaatta 3 7W24 5/6-24 x kuusiokantaruuvi 4 7W998 Akselialuslevy 5 7W999 Uralukkomutteri 6 7X002 Hihnan suojus 7 7X003 M0 30 mm (ulkohalkaisija) korilaatta 2 8 7X004 M0 varmistuslaatta 2 9 7X005 M0-,5 x 6 mm kuusiokantaruuvi 2 20s 9426 Varoitustarra, tulipalo ja räjähdys s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. 3A62B 27
28 Osat Laitteen kokoonpano (25M843) Viitenumero 2 3 Momentti 5,6 6,8 N m (50 60 in-lb) 4,5 5,0 N m (40 40 in-lb) 22,5 25,5 N m ( in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu A62B
29 Osat Laitteen kokoonpano, osaluettelo (25M843) Osa: Osanro. Kuvaus Määrä 7W095 3/8-6 mutteri 4 2 7W008 3/8 tasainen aluslaatta 4 3 7W37 9 hv moottori 4 7W307 Moottorin välilevy 2 5 7W308 3/8-6 x 2 vaunupultti 4 6 7W292 M6-,0 x 2 mm asetusruuvi 2 7 7W306 Moottorin hihnapyörä 8 7W088 /4 avain 9 7W995 Woodruff-kiila 0 7W996 Alempi hihnapyörä 7W304 Vetohihna 3 2 7W46 7/6,25 (ulkohalkaisija) korilaatta 3 7W59 7/6 varmistuslaatta 4 7W45 7/6-20 x kuusiokantaruuvi 5 7W998 Akselialuslevy 6 7W999 Uralukkomutteri 7 7W305 Hihnan suojus 8 7X003 M0 30 mm (ulkohalkaisija) korilaatta 2 9 7X004 M0 varmistuslaatta X005 M0-,5 x 6 mm kuusiokantaruuvi 2 2s 9426 Varoitustarra, tulipalo ja räjähdys s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. 3A62B 29
30 Osat Ohjaimen kokoonpano (25M842 ja 25M843) Viitenumero Momentti,3 2,4 N m (00 0 in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. 30 3A62B
31 Osat Ohjaimen kokoonpano (25M842 ja 25M843), osaluettelo Osa: Osanro. Kuvaus Määrä 7X006 Kädensijan kokoonpano 2 7X007 Ohjaintanko 3 7X008 Pyörän pidike 4 7X009 Korkeuden säätötanko 5 7X00 Korkeuden säätötangon alempi haarukka 6 7X0 Korkeuden säätötangon ylempi haarukka 7 7X02 Korkeuden säätövivun kokonpano 8 7X03 M8-,25 x 20 mm kuusiokantaruuvi 2 9 7X04 M8 varmistuslaatta 2 0 7X003 M0-30mm (ulkohalkaisija) korilaatta 3 7X05 Takapyörän kokoonpano 2 2 7X06 Takapyörän välilevy 2 3 7X07 M0-,5 x 40 mm kuusiokantaruuvi 4 4 7X08 M0-,5 x 30 mm kuusiokantaruuvi 2 5 7X09 M0-,5 x 25 mm kuusiokantaruuvi 3 6 7X004 M0 varmistuslaatta 3 7 7W425 M0 tasainen aluslaatta 8 7W424 M0-.5 mutteri, nailon 6 9 7X020 Alemman haarukan jousisokka X02 Messinkiholkki 2 2 7X022 Korkeuden säätönuppi 22 7X023 M0-,5 x 0 mm asetusruuvi 23 7X024 Alipaineliittimen korkki 24 7X025 5/8 (sisähalkaisija) läpivientikumi X026 Korkeudensäätövivun jousi 26 7X027 Korkeuden säädön kohdistusnasta 27 7W934 M6 varmistuslaatta 28 7X028 M6-.0 kuusiomutteri 29 7W44 Kaasukaapeli 30 7X029 M5-0,8 x 0 mm kuusiokantaruuvi 4 3 7X030 M5 varmistuslaatta X03 M5 tasainen aluslaatta X032 Sammutuskytkimen kokoonpano 34 7X033 M8 tasainen aluslaatta 35 7W30 M8-.25 mutteri, nailon 36 7X034 Vaahtomuovikahva X035 7/8 (sisähalkaisija) muoviputken korkki 2 38s 7W298 Varoitustarra, useita 39s 6C394 Varoitustarra, takertuminen 2 s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. 3A62B 3
32 Osat Pääkotelon kokoonpano (25M842 ja 25M843) Viitenumero Momentti N m (28-30 ft-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. 32 3A62B
33 Osat Pääkotelon kokoonpano (25M842 ja 25M843), osaluettelo Osa: Osanro. Kuvaus Määrä 7X036 Etummaisen vaununpyörän kokoonpano 2 7X09 M0-,5 x 2,5mm kuusiokantaruuvi 8 3 7W425 M0 tasainen aluslaatta 4 7W424 M0-.5 mutteri, nailon 4 5 7X037 Pölysuojan pidike 6 7X038 Pölysuoja 7 7X004 M0 varmistuslaatta 8 8 7X040 Hihnan suojuksen kannatin 9 7X033 M8 tasainen aluslaatta 2 0 7X04 M8 varmistuslaatta 2 7X04 M8-,25 x 25 mm kuusiokantaruuvi 2 2 7X002 Hihnan suojus (malli 25M842) 7W305 Hihnan suojus (malli 25M843) 3 7X005 M0-,5 x 6 mm kuusiokantaruuvi 2 4 7X042 Pääkotelo 5 7X044 Sivulevy 6 7X003 M0-30mm (ulkohalkaisija) korilaatta 5 7 7X046 M0-.5 mutteri, nailon 8 7W886 M6-.0 mutteri, nailon 9 7X047 M6 tasainen aluslaatta 20 7X049 M6-,0 x 20 mm kuusiokantaruuvi 2 7X08 M0-,5 x 30 mm kuusiokantaruuvi X050 Hihnan suojuksen kannattimen kokoonpano 23s 6C393 Varoitustarra, jalan vahingoittuminen 24s 6D646 Varoitustarra, kuuma pinta s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. 3A62B 33
34 Osat Rumpukotelon kokoonpano (25M842 ja 25M843) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. Rumpukotelon kokoonpano (25M842 ja 25M843), osaluettelo Osa: Osanro. Kuvaus Määrä 7X042 Pääkotelo 2 7X044 Sivulevy 3 7X060 Hihnapyörien puoleinen laakerikokoonpano 4 7X06 Sivulevyn puoleinen laakerikokoonpano 5 7X062 Sivulevyn puoleisen laakerin kansi 6 7W996 Alempi hihnapyörä 7 7X063 Kuusioholkki 8 7X064 Kuusioholkin lukkorengas 9 7X065 Akselin välilevy 0 7X066 Hihnapyörän välilevy 7W998 Akselialuslevy 2 7W999 Uralukkomutteri, vasenkätinen kierre 3 7X067 M8-,25 x 0 mm matalakantainen 4 kuusiokoloruuvi 4 7X068 M8 lautasjousi 4 5 7X09 M0-,5 x 25 mm kuusiokantaruuvi 3 6 7X004 M0 varmistuslaatta 3 7 7X003 M0-30mm (ulkohalkaisija) korilaatta 3 8 7X069 M8-,25 x 8 mm kuusiokantaruuvi 4 9 7X04 M8 varmistuslaatta X033 M8 tasainen aluslaatta 4 2 7X070 Kuusiokäyttöakseli 22 7W995 Woodruff-kiila 23 7X07 Sivulevyn puoleinen laakerikokoonpano 34 3A62B
35 Osat Laakerien ja akselien kokoonpano (25M846) Viitenumero Momentti N m (30 32 ft-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. Laakerien ja akselien kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W026 Päärunko 2 7W039 Käyttöakseli 3 7W038 Akselin kiila 4 7W046 Hihnapyörien puoleinen laakerikokoonpano 4* 7W953 Hihnapyörien puoleinen laakerikokoonpano 5 7W040 Sivulevyn puoleinen laakerikokoonpano 5* 7W954 Sivulevyn puoleinen laakerikokoonpano 6 7W007 3/8 varmistuslaatta 8 7 7W03 3/8-24 x,25 kuusiokantaruuvi 4 8 7W083 3/8-24 x,5 kuusiokantaruuvi 4 9s 6C393 Varoitustarra, jalan vahingoittuminen 0s 6D646 Varoitustarra, kuuma pinta s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. * Laitteille, joihin on asennettu huippunopeat timanttiterät. 3A62B 35
36 Osat Takaosan kokoonpano (25M846) Viitenumero Momentti 32,5 35,3 N m (24 26 ft-lb) 20,3 22,6 N m ( in-lb) 7,9 8,5 N m (70 75 in-lb) 8, 9,2 N m (60 70 in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu A62B
37 Osat Takaosan kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W052 3/8-6 x kuusiokantaruuvi 4 2 7W007 3/8 varmistuslaatta 4 3 7W008 3/8 tasainen aluslaatta 4 4 7W060 /2-3 x 8 kuusiokantaruuvi 5 7W098 /2 tasainen aluslaatta 3 6 7W062 /2-3 nailonmutteri 7 7W057 /2-20 x 4 kuusiokantaruuvi 8 7W955 /2-20 lukkomutteri, nailon 9 7W058 Pyörän välilevy 2 0 7W03 Pyörä (taempi) 2 7W059 Sokka 2 2 7W07 Takahaarukka 3 7W06 Kädensijan päärunko 4 7W06 Alempi liitintanko 5 7W045 Rasvanippa 2 6 7W056 Lukituskaulus 7 7W05 Ylempi liitintanko 8 7W7 5/8- x 2,5 kuusiokantaruuvi 9 7W4 Lautasjousi W3 Pronssinen aluslaatta 2 2 7W05 HV-aluslaatta W054 Painelaakeri 23 7W076 Käsipyörän kokoonpano 24 7W27 E-rengas 25 7W Jousi 26 7W9 Kohdistusnasta 27 7W049 Pyöreä nuppi W08 Vipu 29 7W285 Kädensijan taustalevy 30 7W08 5/6-8 x 2,5 kuusiokantaruuvi 4 3 7W087 5/6 tasainen aluslaatta W099 5/6-8 mutteri, nailon W084 #0-32 x 0,25 asetusruuvi 34 7W2 Vaimentimen kokoonpano 35 7W956 Liitintangon/käsipyörän kokoonpano 3A62B 37
38 Osat Vaimentimen kokoonpano (25M846) Viitenumero 2 Momentti 6,9 8, N m (50 60 in-lb) 0,7,9 N m (95 05 in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. 2 Vaimentimen kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W26 Iskunvaimennin 2 7W23 Alempi kiinnitysosa 3 7W22 Ylempi kiinnitysosa 4 7W24 5/6-8 x,75 kuusiokantaruuvi 5 7W087 5/6 tasainen aluslaatta 6 7W099 5/6-8 kuusiomutteri, nailon 7 7W25 3/8-6 x 3,5 kuusiokantaruuvi 8 7W095 3/8-6 mutteri, nailon 9 7W008 3/8 tasainen aluslaatta 2 0 7W2 Vaimentimen kokoonpano (sis. osat 9) 38 3A62B
39 Osat MUISTIINPANOJA 3A62B 39
40 Osat Etuosan kokoonpano (25M846) Viitenumero Momentti 3,6 5,8 N m (20 40 in-lb) 6,2 7,3 N m (55 65 in-lb) 29,8 32,5 N m (22 24 ft-lb) 25,8 28,5 N m (9 2 ft-lb) Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu A62B
41 Osat Etuosan kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W030 Etupyörä (mukaan lukien laakerit) 2 2 7W072 Lukituskaulus 2 3 7W032 Pääakseli 4* 7W023 /4-20 x kuusiokantaruuvi 9 5* 7W020 /4 tasainen aluslaatta 0 6* 7W02 /4 korilaatta 0 7* 7W022 /4-20 nylock-mutteri 0 8 7W09 Harjakokoonpano (yhteensä neljä) 9 7W04 /2-20 x kuusiokantaruuvi 2 0 7W064 /2 varmistuslaatta 4 7W098 /2 tasainen aluslaatta 6 2 7W027 Sivulevy 3 7W082 3/8-24 x 0,75 kuusiokantaruuvi 4 4 7W007 3/8 varmistuslaatta 4 5 7W008 3/8 tasainen aluslaatta 8 6* 7W025 /4-20 x matalakantainen ruuvi 9 7W028 Moottorin kiinnike 20 7W093 3/8-6 x 3 vaunupultti 2 7W094 3/8-6 kuusiomutteri 22 7W097 3/8-6 x vaunupultti W095 3/8-6 mutteri, nailon W069 /2-3 x 5,5 kuusiokantaruuvi W075 Tulppa W068 Välilevy W067 /2-3 kuusiomutteri W08 Hihnan suojus 29 7W063 /2-3 kupumutteri W066 Tulppa (hihnan suojus) 3 7W957 Tulppa (kotelo) 32s 7W5 Varoitustarra, useita 33s 6C393 Varoitustarra, jalan vahingoittuminen 34s 6C394 Varoitustarra, takertuminen 2 s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. * Osat kuuluvat osaan 8. 3A62B 4
42 Osat Kädensijan kokoonpano (25M846) Viitenumero Momentti 29,8 32,5 N m (22 24 ft-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. Kädensijan kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W28 Pitkä kädensija (24,46 cm) 2 7W005 Kädensijan putki 3 7W002 Lyhyt kädensija (0,6 cm) 2 4 7W003 Kädensijan puristin 4 5 7W006 3/8-6 x,5 kuusiokantaruuvi 4 6 7W007 3/8 varmistuslaatta 4 7 7W087 5/6 tasainen aluslaatta 4 8 7W009 3/4 muoviputken korkki A62B
43 Osat MUISTIINPANOJA 3A62B 43
44 Osat Laitteen kokoonpano (25M846) Viitenumero Momentti 8, 9,2 N m (60 70 in-lb) *Käytä teollisuusstandardien mukaisia vääntömomentteja kun ei ole toisin mainittu. 44 3A62B
45 Osat Laitteen kokoonpano (25M846), osaluettelo Osa: Osanro. Kuvaus Määrä 7W286 3 hv moottori 2 7W080 3/8-6 x,75 vaunupultti 4 3 7W008 3/8 tasainen aluslaatta 4 4 7W095 3/8-6 Nylock-mutteri 4 5 7W960 Kaasukaapelin kokoonpano 6 7W96 Sammutuskytkimen kokoonpano 7 7W029 Honda-moottorin ilmanohjain 8 7W088 Ylemmän hihnapyörän kiila 9 7W096 3/8-24 x kuusiokantaruuvi 0 7W007 3/8 varmistuslaatta 7W09 3/8 korilaatta 2 7W074 5/6-24 x 0,75 kuusiokantaruuvi 3 7W28 5/6 varmistuslaatta 4 7W06 5/6 korilaatta 5 7W038 Alemman hihnapyörän kiila 6 7W284 Kierrosluku-/käyttötuntimittari 7* 7W29 Kaasukaapelin kiinnike 8* 7W963 Kaasukaapelin ruuvi 9* 7W30 Kaasun kiinnikkeen lukkorengas 20* 7W964 Ilmanohjaimen kiinnitysruuvi 3 2s 9426 Varoitustarra, tulipalo ja räjähdys s Lisää varoituskylttejä, -tarroja ja -kortteja on saatavissa veloituksetta. Flail-kokoonpano (hidas nopeus) Osa: Osanro. Kuvaus Määrä A 7W034 Moottorin hihnapyörä B Ei saatavilla Moottorin hihnapyörän holkki C 7W036 Käyttöakselin hihnapyörä D 7W037 Käyttöakselin hihnapyörän holkki E 7W035 Vetohihna Timanttikokoonpano (huippunopea) Osa: Osanro. Kuvaus Määrä A 7W036 Moottorin hihnapyörä B 7W965 Moottorin hihnapyörän holkki C 7W966 Käyttöakselin hihnapyörä D 7W967 Käyttöakselin hihnapyörän holkki E 7W968 Vetohihna HUOMAUTUS: Laakerikokoonpanot (osanro. 7W953 ja 7W954) vaaditaan kun laitetta käytetään huippunopeiden timanttiterien kanssa (katso Laakerien ja akselien kokoonpano (25M846) sivulla 35). 3A62B 45
46 Tekniset tiedot Tekniset tiedot GrindLazer Standard DC87 G (25M842) Melutaso (dba) Ääniteho Äänenpaine 07 dba, ISO standardin mukaan 92 dba, mitattuna metrin etäisyydeltä Tärinätaso* Oikea/vasen käsi,4 m/sek 2 *Tärinä mitattu standardin ISO 5349 mukaan perustuen 8 tunnin altistukseen päivässä Mitat/paino (pakkauksesta purettuna) Yhdysvallat Metrinen Korkeus 40 tuumaa 02 cm Pituus 42 tuumaa 07 cm Leveys 5 tuumaa 38 cm Paino 25 lb 57 kg GrindLazer Standard DC89 G (25M843) Melutaso (dba) Ääniteho Äänenpaine 07 dba, ISO standardin mukaan 92 dba, mitattuna metrin etäisyydeltä Tärinätaso* Oikea/vasen käsi 9,5 m/sek 2 *Tärinä mitattu standardin ISO 5349 mukaan perustuen 8 tunnin altistukseen päivässä Mitat/paino (pakkauksesta purettuna) Yhdysvallat Metrinen Korkeus 40 tuumaa 02 cm Pituus 42 tuumaa 07 cm Leveys 6 tuumaa 4 cm Paino 50 lb 68 kg GrindLazer Pro DC03 G (25M846) Melutaso (dba) Ääniteho Äänenpaine 09 dba, ISO standardin mukaan 94 dba, mitattuna metrin etäisyydeltä Tärinätaso* Oikea/vasen käsi 3,5 m/sek 2 *Tärinä mitattu standardin ISO 5349 mukaan perustuen 8 tunnin altistukseen päivässä Mitat/paino (pakkauksesta purettuna) Yhdysvallat Metrinen Korkeus (kahva ylhäällä) 53 tuumaa 35 cm Korkeus (kahva alhaalla) 42 tuumaa 07 cm Pituus 38 tuumaa 97 cm Leveys 20 tuumaa 5 cm Paino 250 lb 4 kg 46 3A62B
47 Gracon normaali takuu Gracon normaali takuu Graco takaa, että kaikki tässä käyttöoppaassa mainitut Gracon valmistamat ja sen nimellä varustetut laitteet ovat materiaalin ja valmistuksen osalta virheettömiä sinä päivänä, jolloin ne on myyty alkuperäisen ostajan käyttöön. Lukuun ottamatta Gracon myöntämiä erityisiä, jatkettuja tai rajoitettuja takuita Graco korjaa tai vaihtaa vialliseksi toteamansa laitteen osan yhden vuoden ajan myyntipäivämäärästä. Takuu on voimassa vain silloin, kun laitteen asennuksessa, käytössä ja kunnossapidossa noudatetaan Gracon kirjallisia suosituksia. Tämä takuu ei koske yleistä kulumista tai sellaista vikaa, vauriota tai kulumista, joka johtuu virheellisestä asennuksesta, väärästä käytöstä, hankauksesta, korroosiosta, riittämättömästä tai sopimattomasta kunnossapidosta, laiminlyönnistä, onnettomuudesta, laitteen muuttamisesta tai osien vaihtamisesta muihin kuin Gracon osiin, eikä Graco ole näistä vastuussa. Graco ei myöskään ole vastuussa viasta, vauriosta tai kulumisesta, joka johtuu Gracon laitteiden ja muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien välisestä yhteensopimattomuudesta, tai muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien sopimattomasta suunnittelusta, valmistuksesta, asennuksesta, käytöstä tai kunnossapidosta. Tämän takuun ehtona on vialliseksi ilmoitetun laitteen palauttaminen asiakkaan kustannuksella valtuutetulle Graco-jälleenmyyjälle ilmoitetun vian varmistamista varten. Jos ilmoitettu vika todetaan, Graco korjaa tai vaihtaa veloituksetta vialliset osat. Laite palautetaan alkuperäiselle ostajalle ilman kuljetuskustannuksia. Jos laitteen tarkastuksessa ei löydetä materiaali- tai valmistusvirhettä, korjaus tehdään kohtuullista maksua vastaan, johon voi sisältyä kustannukset osista, työstä ja kuljetuksesta. TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT ILMAISTUT TAI OLETETUT TAKUUT, MUKAAN LUKIEN MUUN MUASSA TAKUU MARKKINOITAVUUDESTA TAI SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. Gracon ainoa velvoite ja ostajan ainoa korvaus takuukysymyksissä on edellä esitetyn mukainen. Ostaja suostuu siihen, ettei mitään muuta korvausta (mukaan lukien mm. satunnaiset tai välilliset vahingonkorvaukset menetetyistä voitoista, menetetystä myynnistä, henkilö- tai omaisuusvahingoista tai muista satunnaisista tai välillisistä menetyksistä) ole saatavissa. Takuuvaade on nostettava kahden (2) vuoden kuluessa myyntipäiväyksestä. GRACO EI MYÖNNÄ MITÄÄN TAKUUTA JA TORJUU KAIKKI OLETETUT TAKUUT KÄYTTÖKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN SELLAISTEN LISÄVARUSTEIDEN, MATERIAALIEN TAI OSIEN YHTEYDESSÄ, JOTKA GRACO ON MYYNYT MUTTEI VALMISTANUT. Näitä Gracon myymiä, mutta ei valmistamia nimikkeitä (kuten sähkömoottorit, kytkimet, letku jne.) koskee niiden valmistajan mahdollinen takuu. Graco tarjoaa ostajalle kohtuullisessa määrin tukea takuuvaateen nostamisessa. Graco ei missään tapauksessa ole vastuussa epäsuorista, satunnaisista, erityisistä tai välillisistä vahingonkorvauksista, jotka aiheutuvat Gracon laitetoimituksista tai laitteisiin myytyjen tuotteiden tai muiden tavaroiden hankkimisesta, toimivuudesta tai käytöstä, olipa kyseessä sopimusrikkomus, takuunalainen virhe, Gracon laiminlyönti tai jokin muu syy. Gracon yhteystiedot Uusimmat tiedot Gracon tuotteista ovat nähtävissä sivustolla Katso patenttitiedot osoitteessa TILAUS TEHDÄÄN ottamalla yhteys Graco-jälleenmyyjään tai soittamalla numeroon lähimmän jälleenmyyjän selvittämiseksi. 3A62B 47
