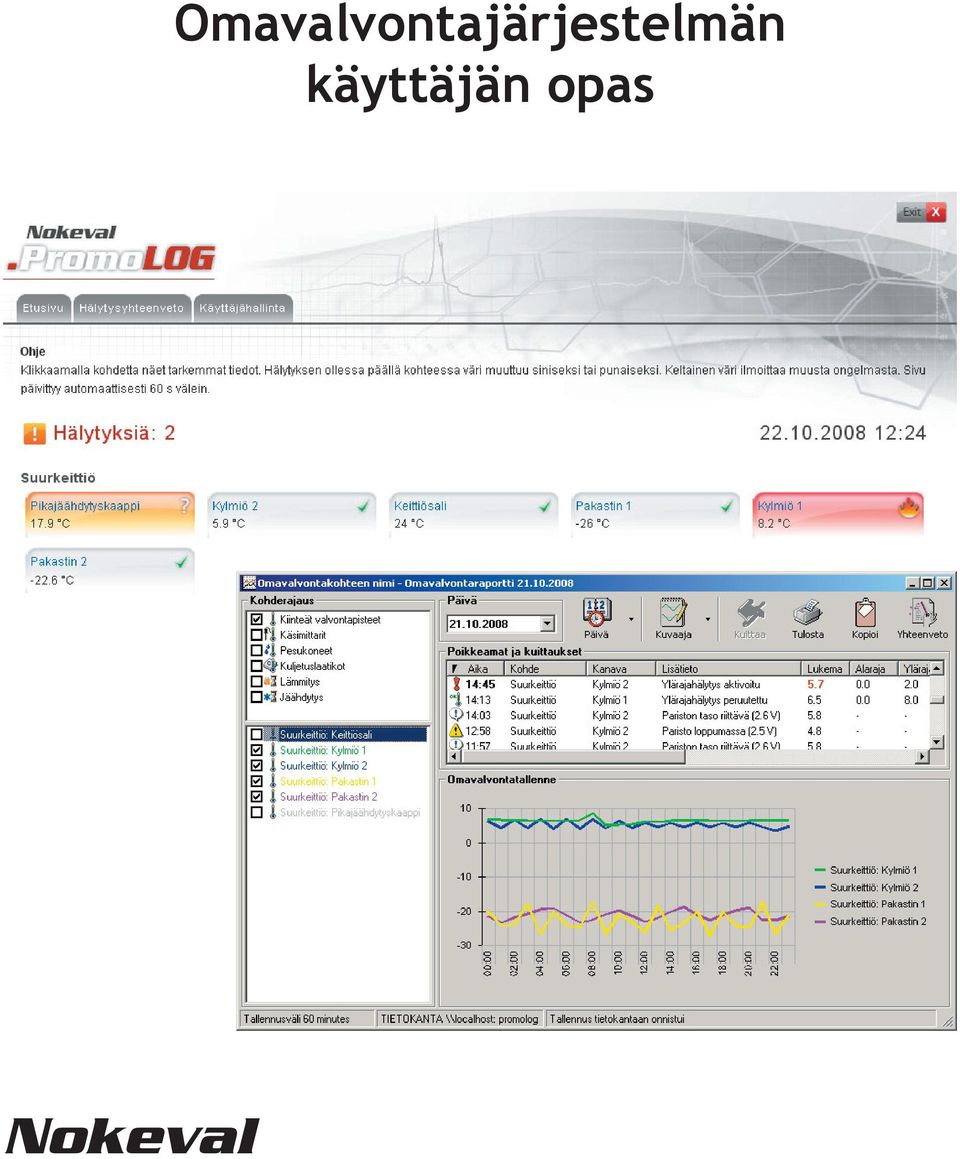

1 Nokeval Omavalvontajärjestelmän käyttäjän opas

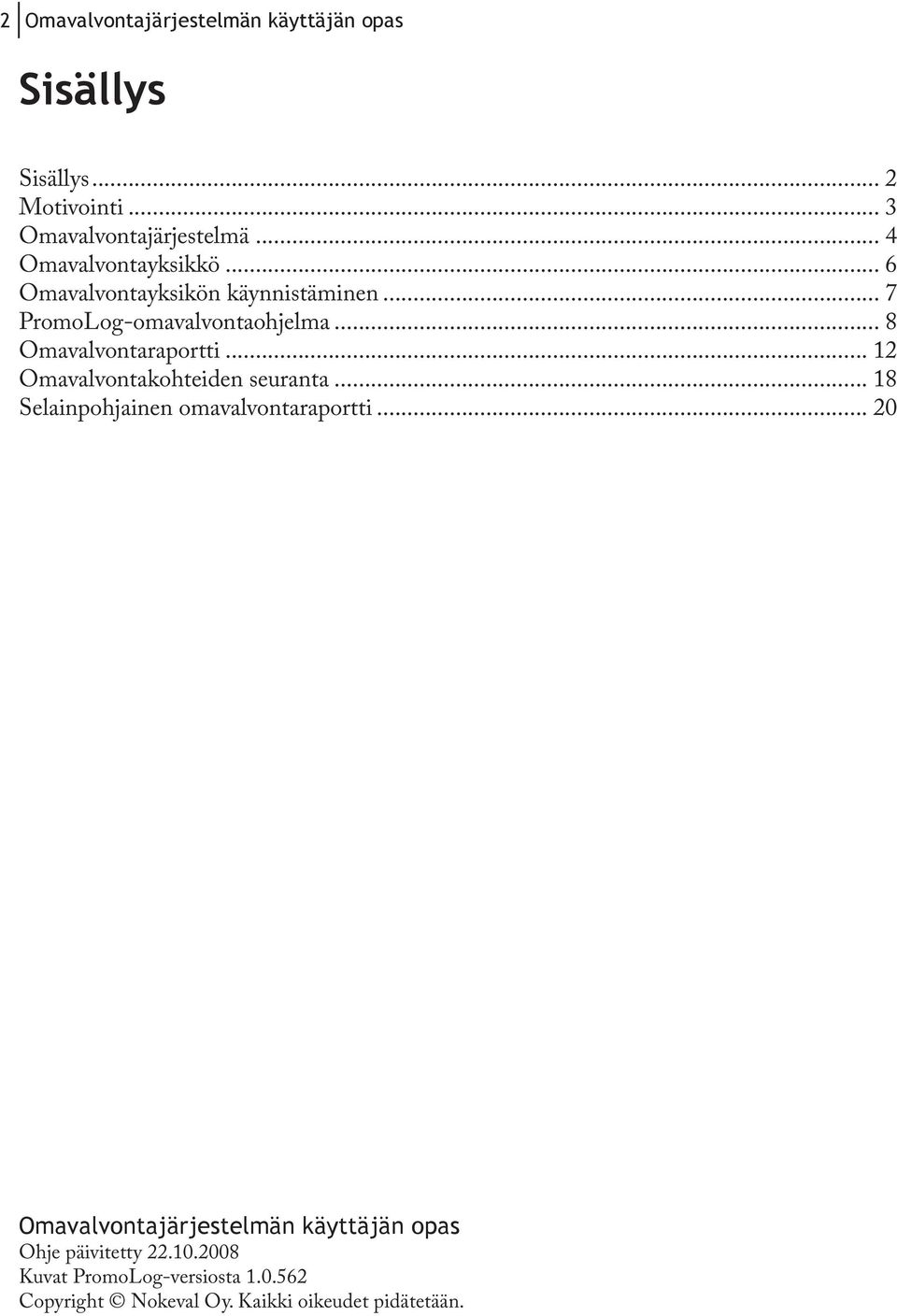

2 2 Omavalvontajärjestelmän käyttäjän opas Sisällys Sisällys... 2 Motivointi... 3 Omavalvontajärjestelmä... 4 Omavalvontayksikkö... 6 Omavalvontayksikön käynnistäminen... 7 PromoLog-omavalvontaohjelma... 8 Omavalvontaraportti Omavalvontakohteiden seuranta Selainpohjainen omavalvontaraportti Omavalvontajärjestelmän käyttäjän opas Ohje päivitetty Kuvat PromoLog-versiosta Copyright Nokeval Oy. Kaikki oikeudet pidätetään.

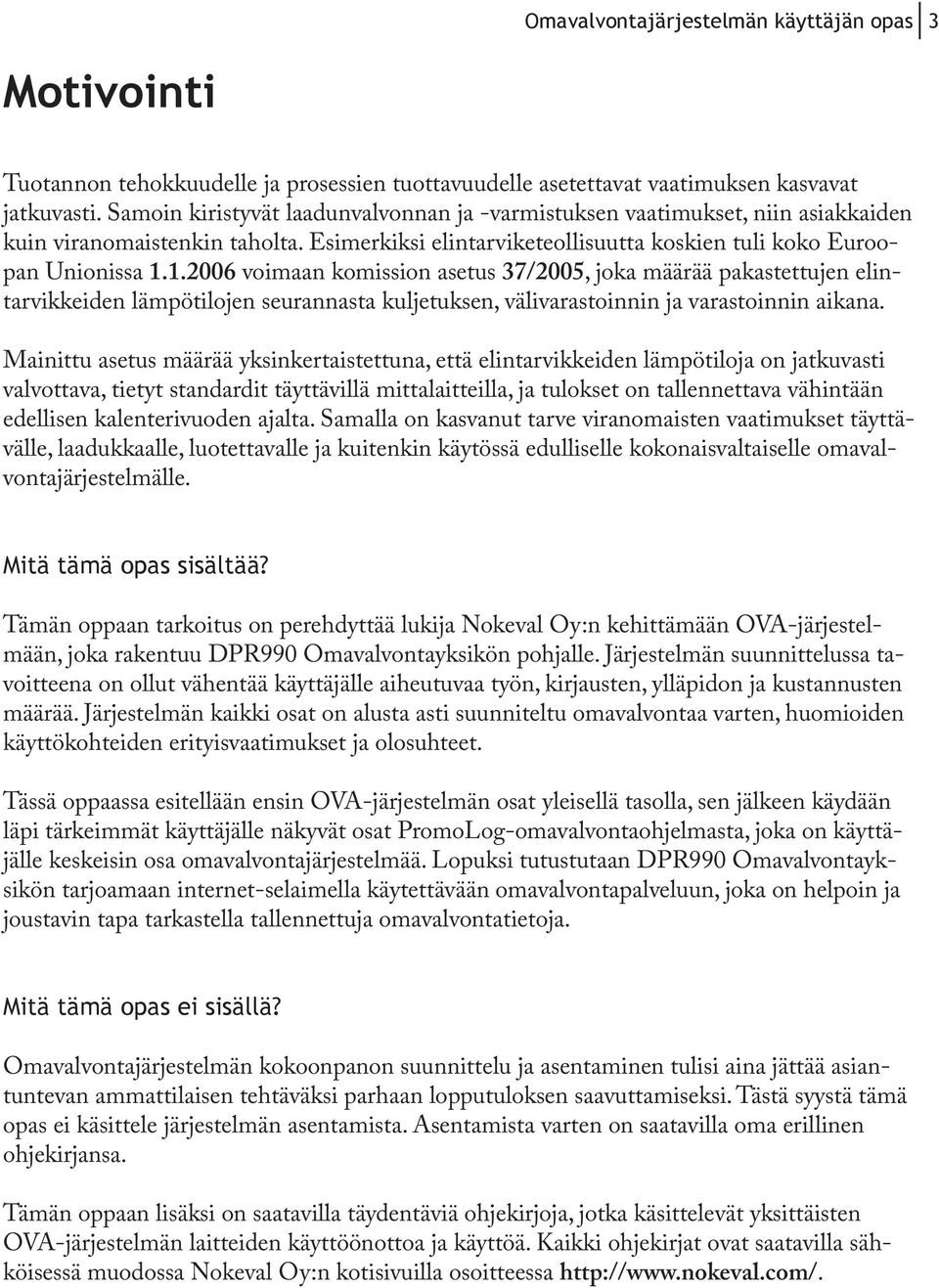

3 Omavalvontajärjestelmän käyttäjän opas 3 Motivointi Tuotannon tehokkuudelle ja prosessien tuottavuudelle asetettavat vaatimuksen kasvavat jatkuvasti. Samoin kiristyvät laadunvalvonnan ja -varmistuksen vaatimukset, niin asiakkaiden kuin viranomaistenkin taholta. Esimerkiksi elintarviketeollisuutta koskien tuli koko Euroopan Unionissa voimaan komission asetus 37/2005, joka määrää pakastettujen elintarvikkeiden lämpötilojen seurannasta kuljetuksen, välivarastoinnin ja varastoinnin aikana. Mainittu asetus määrää yksinkertaistettuna, että elintarvikkeiden lämpötiloja on jatkuvasti valvottava, tietyt standardit täyttävillä mittalaitteilla, ja tulokset on tallennettava vähintään edellisen kalenterivuoden ajalta. Samalla on kasvanut tarve viranomaisten vaatimukset täyttävälle, laadukkaalle, luotettavalle ja kuitenkin käytössä edulliselle kokonaisvaltaiselle omavalvontajärjestelmälle. Mitä tämä opas sisältää? Tämän oppaan tarkoitus on perehdyttää lukija Nokeval Oy:n kehittämään OVA-järjestelmään, joka rakentuu DPR990 Omavalvontayksikön pohjalle. Järjestelmän suunnittelussa tavoitteena on ollut vähentää käyttäjälle aiheutuvaa työn, kirjausten, ylläpidon ja kustannusten määrää. Järjestelmän kaikki osat on alusta asti suunniteltu omavalvontaa varten, huomioiden käyttökohteiden erityisvaatimukset ja olosuhteet. Tässä oppaassa esitellään ensin OVA-järjestelmän osat yleisellä tasolla, sen jälkeen käydään läpi tärkeimmät käyttäjälle näkyvät osat PromoLog-omavalvontaohjelmasta, joka on käyttäjälle keskeisin osa omavalvontajärjestelmää. Lopuksi tutustutaan DPR990 Omavalvontayksikön tarjoamaan internet-selaimella käytettävään omavalvontapalveluun, joka on helpoin ja joustavin tapa tarkastella tallennettuja omavalvontatietoja. Mitä tämä opas ei sisällä? Omavalvontajärjestelmän kokoonpanon suunnittelu ja asentaminen tulisi aina jättää asiantuntevan ammattilaisen tehtäväksi parhaan lopputuloksen saavuttamiseksi. Tästä syystä tämä opas ei käsittele järjestelmän asentamista. Asentamista varten on saatavilla oma erillinen ohjekirjansa. Tämän oppaan lisäksi on saatavilla täydentäviä ohjekirjoja, jotka käsittelevät yksittäisten OVA-järjestelmän laitteiden käyttöönottoa ja käyttöä. Kaikki ohjekirjat ovat saatavilla sähköisessä muodossa Nokeval Oy:n kotisivuilla osoitteessa

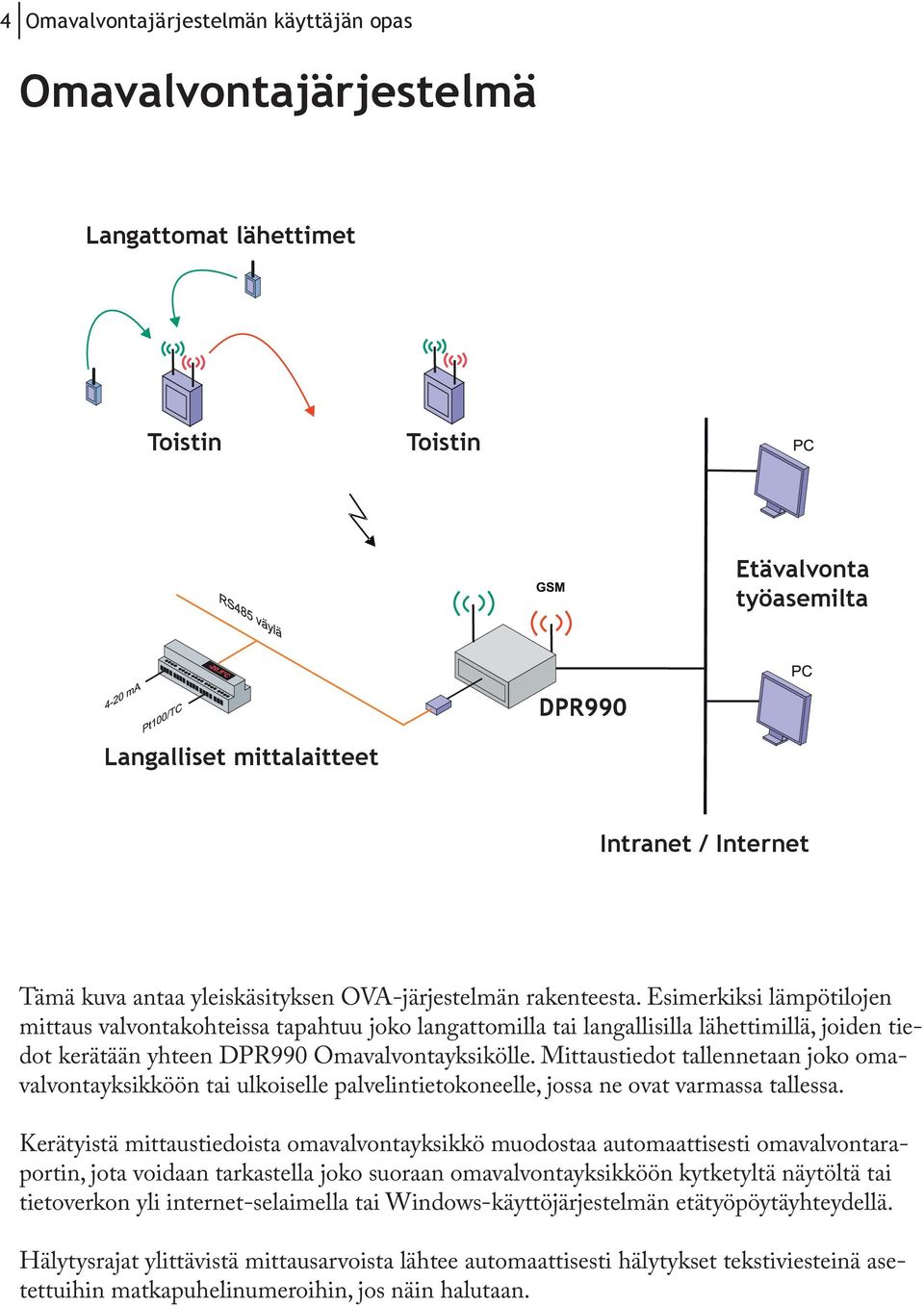

4 4 Omavalvontajärjestelmän käyttäjän opas Omavalvontajärjestelmä Langattomat lähettimet Toistin Toistin Etävalvonta työasemilta DPR990 Langalliset mittalaitteet Intranet / Internet Tämä kuva antaa yleiskäsityksen OVA-järjestelmän rakenteesta. Esimerkiksi lämpötilojen mittaus valvontakohteissa tapahtuu joko langattomilla tai langallisilla lähettimillä, joiden tiedot kerätään yhteen DPR990 Omavalvontayksikölle. Mittaustiedot tallennetaan joko omavalvontayksikköön tai ulkoiselle palvelintietokoneelle, jossa ne ovat varmassa tallessa. Kerätyistä mittaustiedoista omavalvontayksikkö muodostaa automaattisesti omavalvontaraportin, jota voidaan tarkastella joko suoraan omavalvontayksikköön kytketyltä näytöltä tai tietoverkon yli internet-selaimella tai Windows-käyttöjärjestelmän etätyöpöytäyhteydellä. Hälytysrajat ylittävistä mittausarvoista lähtee automaattisesti hälytykset tekstiviesteinä asetettuihin matkapuhelinumeroihin, jos näin halutaan.

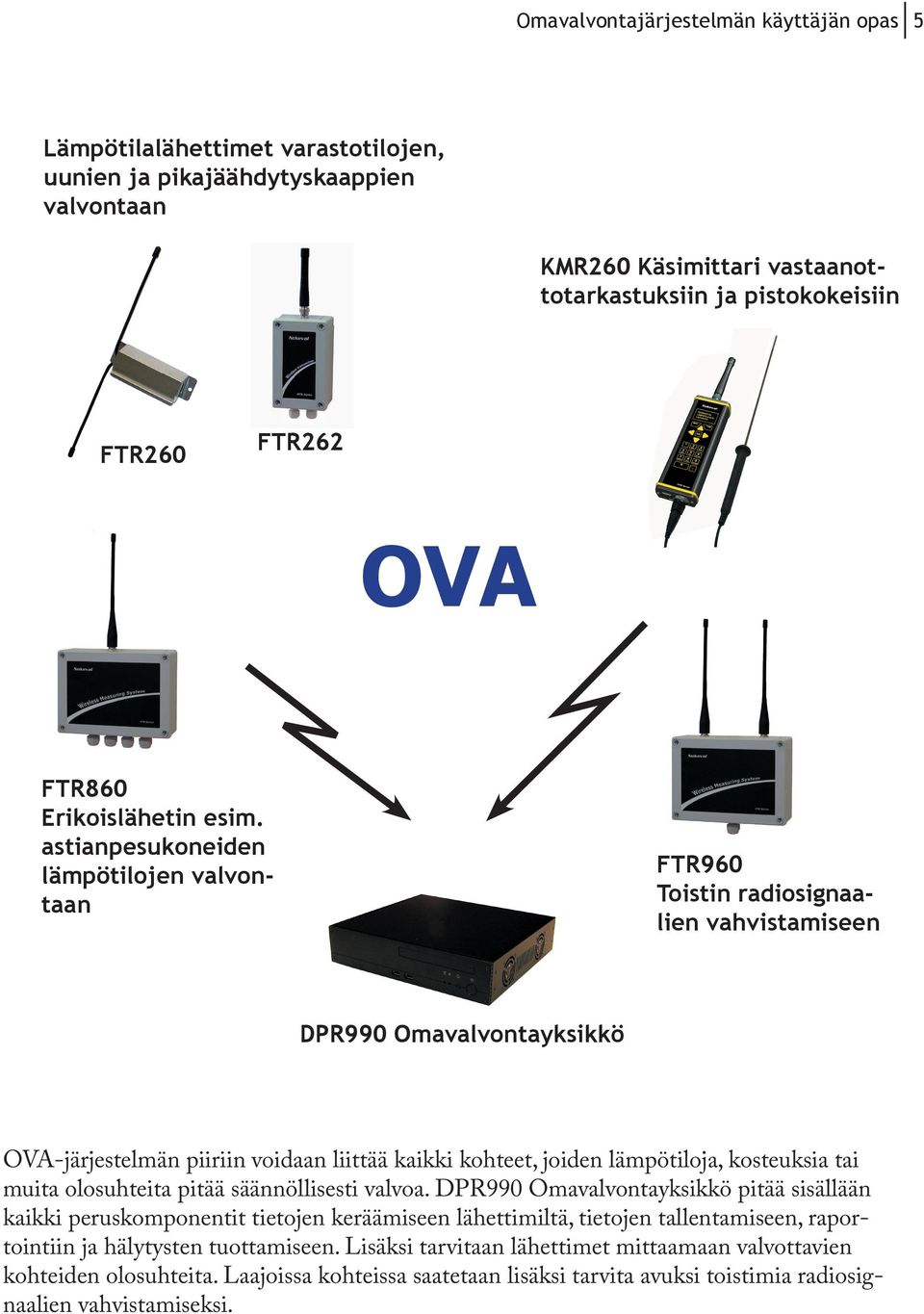

5 Omavalvontajärjestelmän käyttäjän opas 5 Lämpötilalähettimet varastotilojen, uunien ja pikajäähdytyskaappien valvontaan KMR260 Käsimittari vastaanottotarkastuksiin ja pistokokeisiin FTR260 FTR262 OVA FTR860 Erikoislähetin esim. astianpesukoneiden lämpötilojen valvontaan FTR960 Toistin radiosignaalien vahvistamiseen DPR990 Omavalvontayksikkö OVA-järjestelmän piiriin voidaan liittää kaikki kohteet, joiden lämpötiloja, kosteuksia tai muita olosuhteita pitää säännöllisesti valvoa. DPR990 Omavalvontayksikkö pitää sisällään kaikki peruskomponentit tietojen keräämiseen lähettimiltä, tietojen tallentamiseen, raportointiin ja hälytysten tuottamiseen. Lisäksi tarvitaan lähettimet mittaamaan valvottavien kohteiden olosuhteita. Laajoissa kohteissa saatetaan lisäksi tarvita avuksi toistimia radiosignaalien vahvistamiseksi.

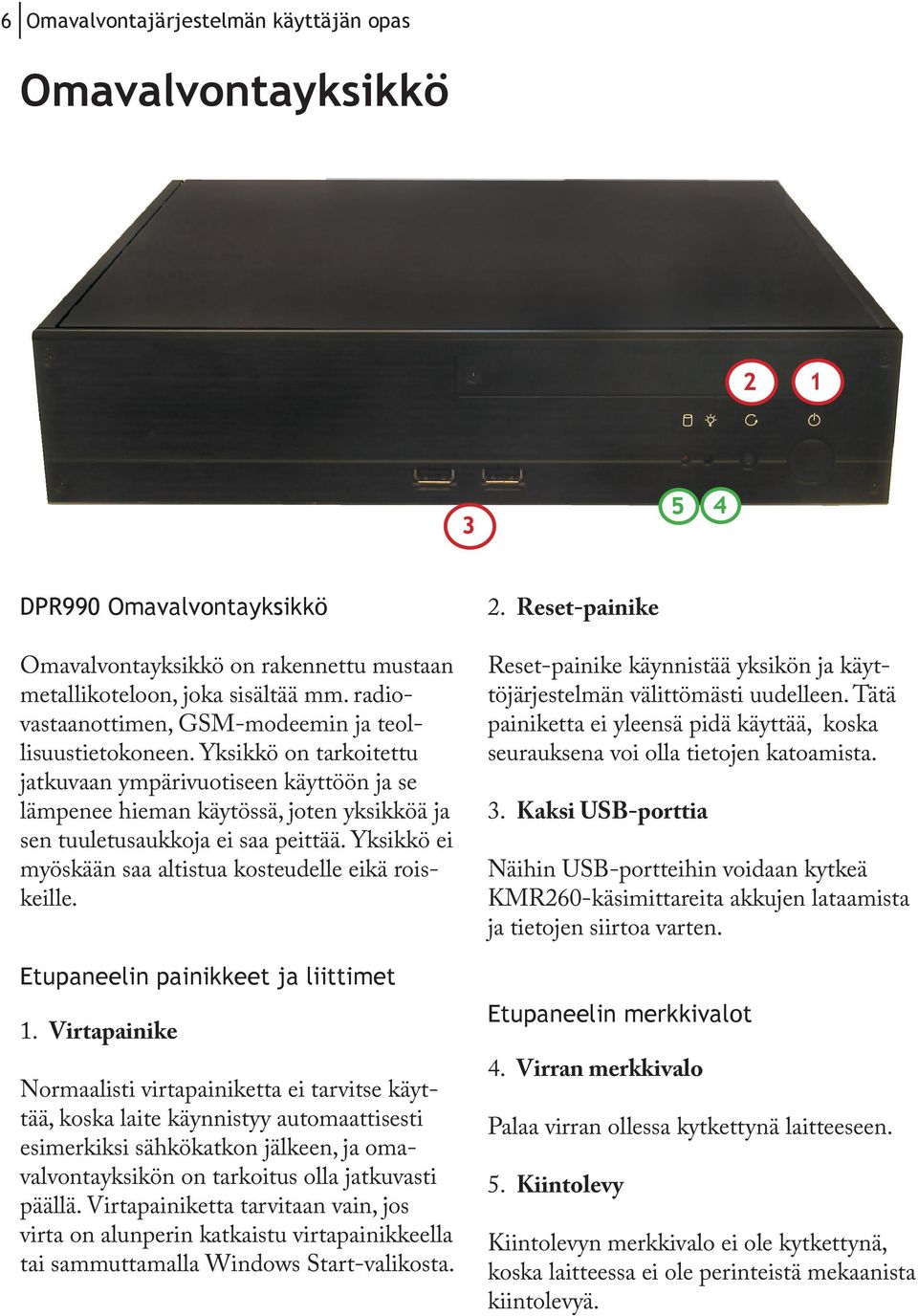

6 6 Omavalvontajärjestelmän käyttäjän opas Omavalvontayksikkö DPR990 Omavalvontayksikkö Omavalvontayksikkö on rakennettu mustaan metallikoteloon, joka sisältää mm. radiovastaanottimen, GSM-modeemin ja teollisuustietokoneen. Yksikkö on tarkoitettu jatkuvaan ympärivuotiseen käyttöön ja se lämpenee hieman käytössä, joten yksikköä ja sen tuuletusaukkoja ei saa peittää. Yksikkö ei myöskään saa altistua kosteudelle eikä roiskeille. Etupaneelin painikkeet ja liittimet 1. Virtapainike Normaalisti virtapainiketta ei tarvitse käyttää, koska laite käynnistyy automaattisesti esimerkiksi sähkökatkon jälkeen, ja omavalvontayksikön on tarkoitus olla jatkuvasti päällä. Virtapainiketta tarvitaan vain, jos virta on alunperin katkaistu virtapainikkeella tai sammuttamalla Windows Start-valikosta. 2. Reset-painike Reset-painike käynnistää yksikön ja käyttöjärjestelmän välittömästi uudelleen. Tätä painiketta ei yleensä pidä käyttää, koska seurauksena voi olla tietojen katoamista. 3. Kaksi USB-porttia Näihin USB-portteihin voidaan kytkeä KMR260-käsimittareita akkujen lataamista ja tietojen siirtoa varten. Etupaneelin merkkivalot 4. Virran merkkivalo Palaa virran ollessa kytkettynä laitteeseen. 5. Kiintolevy Kiintolevyn merkkivalo ei ole kytkettynä, koska laitteessa ei ole perinteistä mekaanista kiintolevyä.

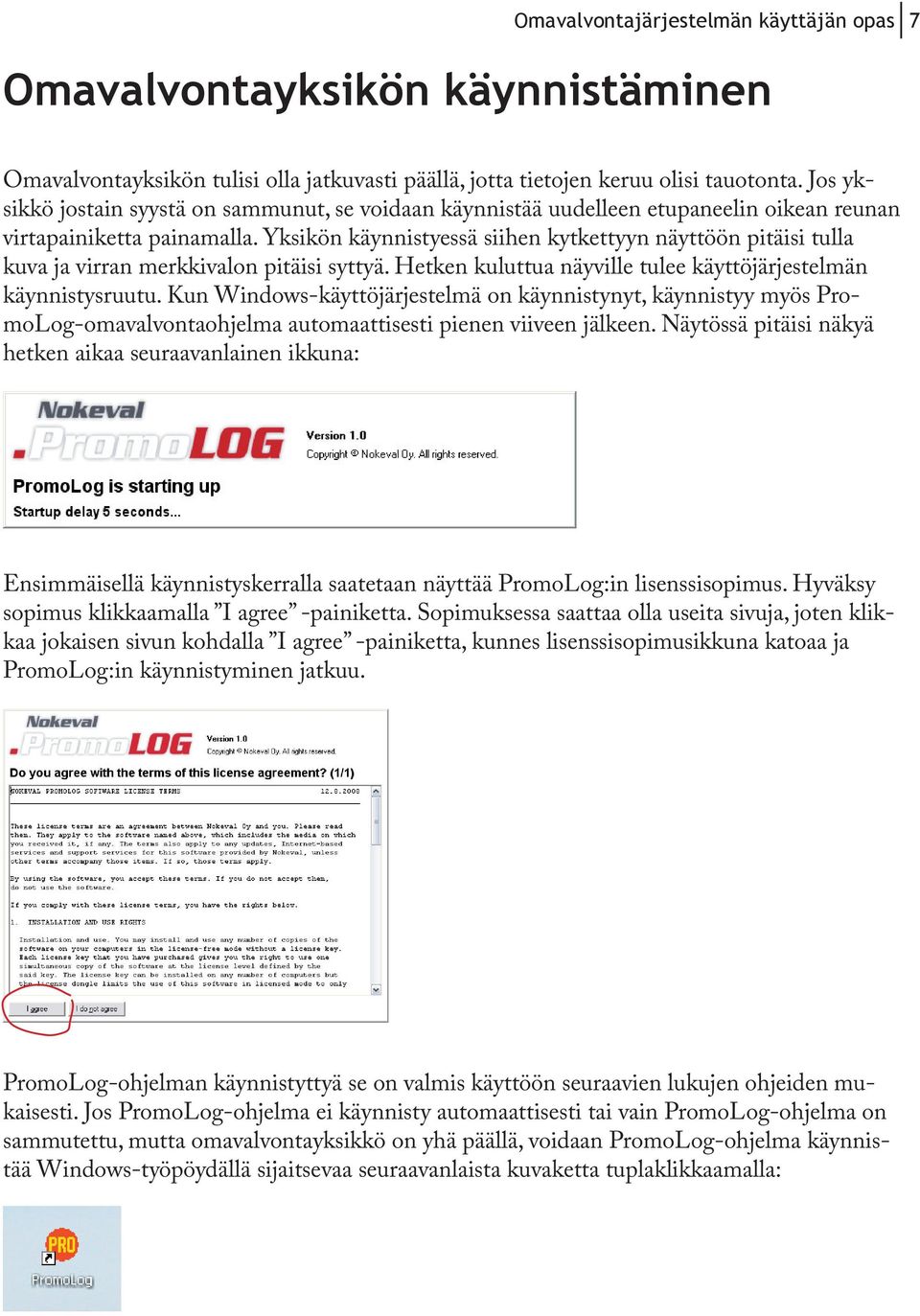

7 Omavalvontajärjestelmän käyttäjän opas 7 Omavalvontayksikön käynnistäminen Omavalvontayksikön tulisi olla jatkuvasti päällä, jotta tietojen keruu olisi tauotonta. Jos yksikkö jostain syystä on sammunut, se voidaan käynnistää uudelleen etupaneelin oikean reunan virtapainiketta painamalla. Yksikön käynnistyessä siihen kytkettyyn näyttöön pitäisi tulla kuva ja virran merkkivalon pitäisi syttyä. Hetken kuluttua näyville tulee käyttöjärjestelmän käynnistysruutu. Kun Windows-käyttöjärjestelmä on käynnistynyt, käynnistyy myös PromoLog-omavalvontaohjelma automaattisesti pienen viiveen jälkeen. Näytössä pitäisi näkyä hetken aikaa seuraavanlainen ikkuna: Ensimmäisellä käynnistyskerralla saatetaan näyttää PromoLog:in lisenssisopimus. Hyväksy sopimus klikkaamalla I agree -painiketta. Sopimuksessa saattaa olla useita sivuja, joten klikkaa jokaisen sivun kohdalla I agree -painiketta, kunnes lisenssisopimusikkuna katoaa ja PromoLog:in käynnistyminen jatkuu. PromoLog-ohjelman käynnistyttyä se on valmis käyttöön seuraavien lukujen ohjeiden mukaisesti. Jos PromoLog-ohjelma ei käynnisty automaattisesti tai vain PromoLog-ohjelma on sammutettu, mutta omavalvontayksikkö on yhä päällä, voidaan PromoLog-ohjelma käynnistää Windows-työpöydällä sijaitsevaa seuraavanlaista kuvaketta tuplaklikkaamalla:

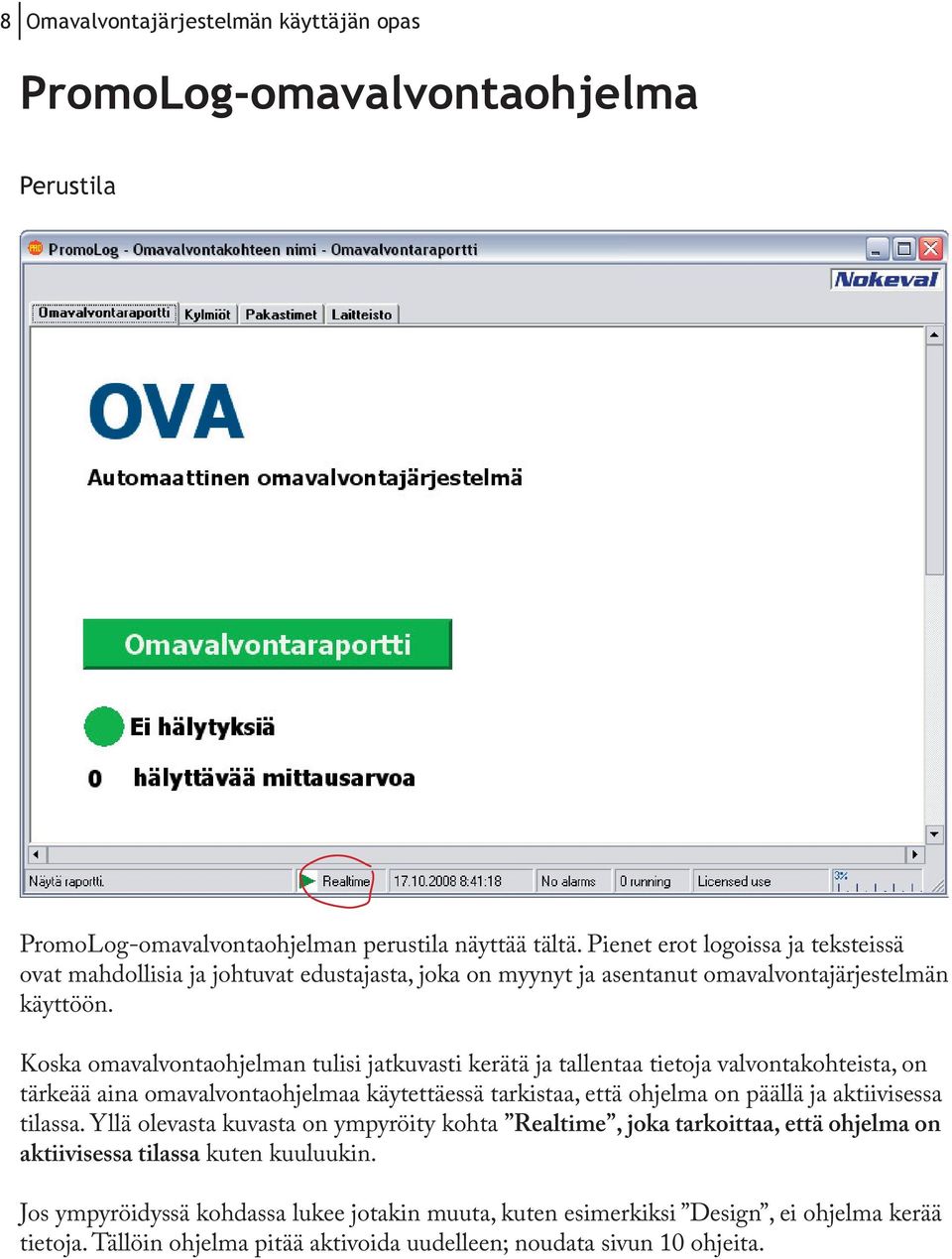

8 8 Omavalvontajärjestelmän käyttäjän opas PromoLog-omavalvontaohjelma Perustila PromoLog-omavalvontaohjelman perustila näyttää tältä. Pienet erot logoissa ja teksteissä ovat mahdollisia ja johtuvat edustajasta, joka on myynyt ja asentanut omavalvontajärjestelmän käyttöön. Koska omavalvontaohjelman tulisi jatkuvasti kerätä ja tallentaa tietoja valvontakohteista, on tärkeää aina omavalvontaohjelmaa käytettäessä tarkistaa, että ohjelma on päällä ja aktiivisessa tilassa. Yllä olevasta kuvasta on ympyröity kohta Realtime, joka tarkoittaa, että ohjelma on aktiivisessa tilassa kuten kuuluukin. Jos ympyröidyssä kohdassa lukee jotakin muuta, kuten esimerkiksi Design, ei ohjelma kerää tietoja. Tällöin ohjelma pitää aktivoida uudelleen; noudata sivun 10 ohjeita.

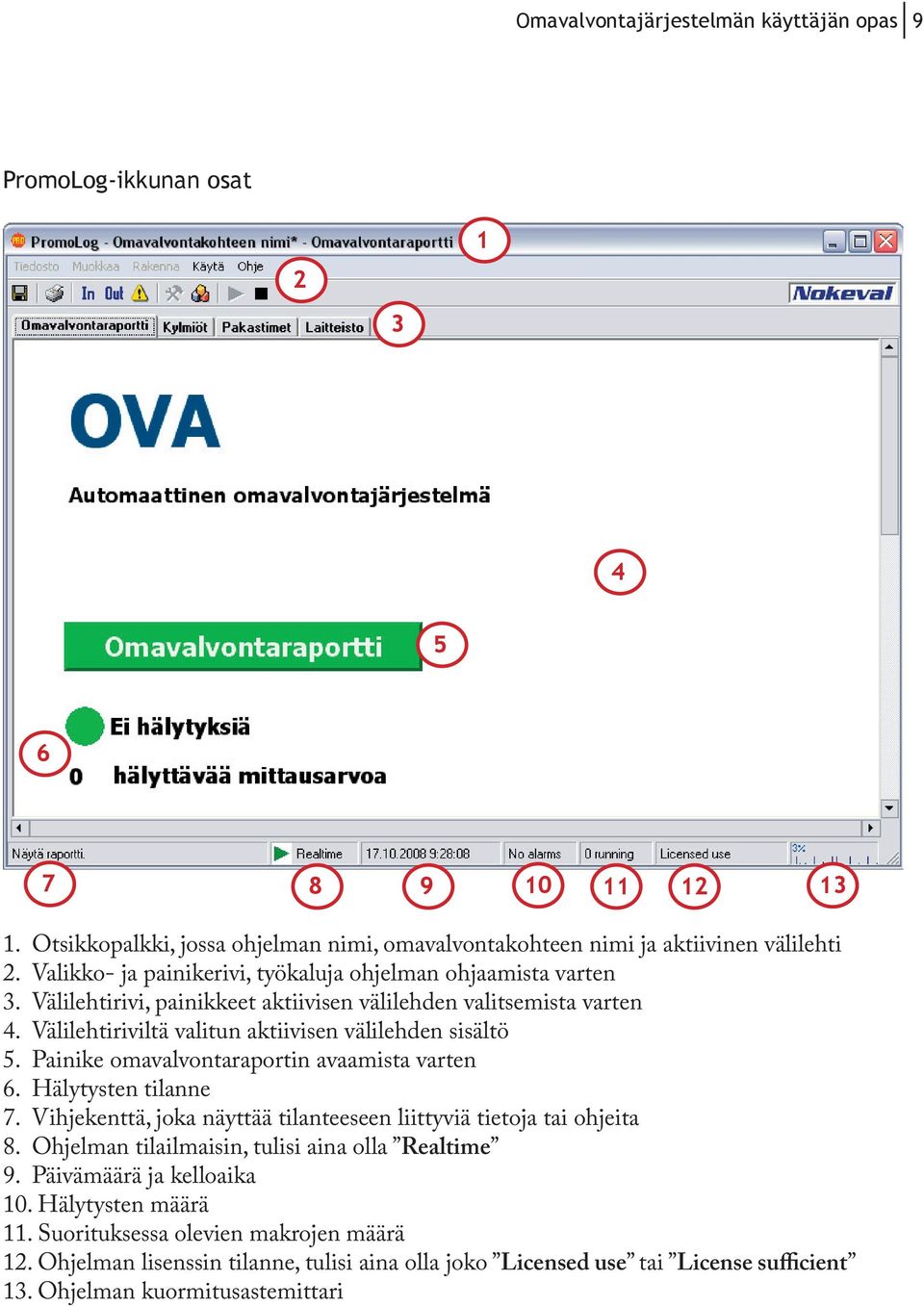

9 Omavalvontajärjestelmän käyttäjän opas 9 PromoLog-ikkunan osat Otsikkopalkki, jossa ohjelman nimi, omavalvontakohteen nimi ja aktiivinen välilehti 2. Valikko- ja painikerivi, työkaluja ohjelman ohjaamista varten 3. Välilehtirivi, painikkeet aktiivisen välilehden valitsemista varten 4. Välilehtiriviltä valitun aktiivisen välilehden sisältö 5. Painike omavalvontaraportin avaamista varten 6. Hälytysten tilanne 7. Vihjekenttä, joka näyttää tilanteeseen liittyviä tietoja tai ohjeita 8. Ohjelman tilailmaisin, tulisi aina olla Realtime 9. Päivämäärä ja kelloaika 10. Hälytysten määrä 11. Suorituksessa olevien makrojen määrä 12. Ohjelman lisenssin tilanne, tulisi aina olla joko Licensed use tai License sufficient 13. Ohjelman kuormitusastemittari

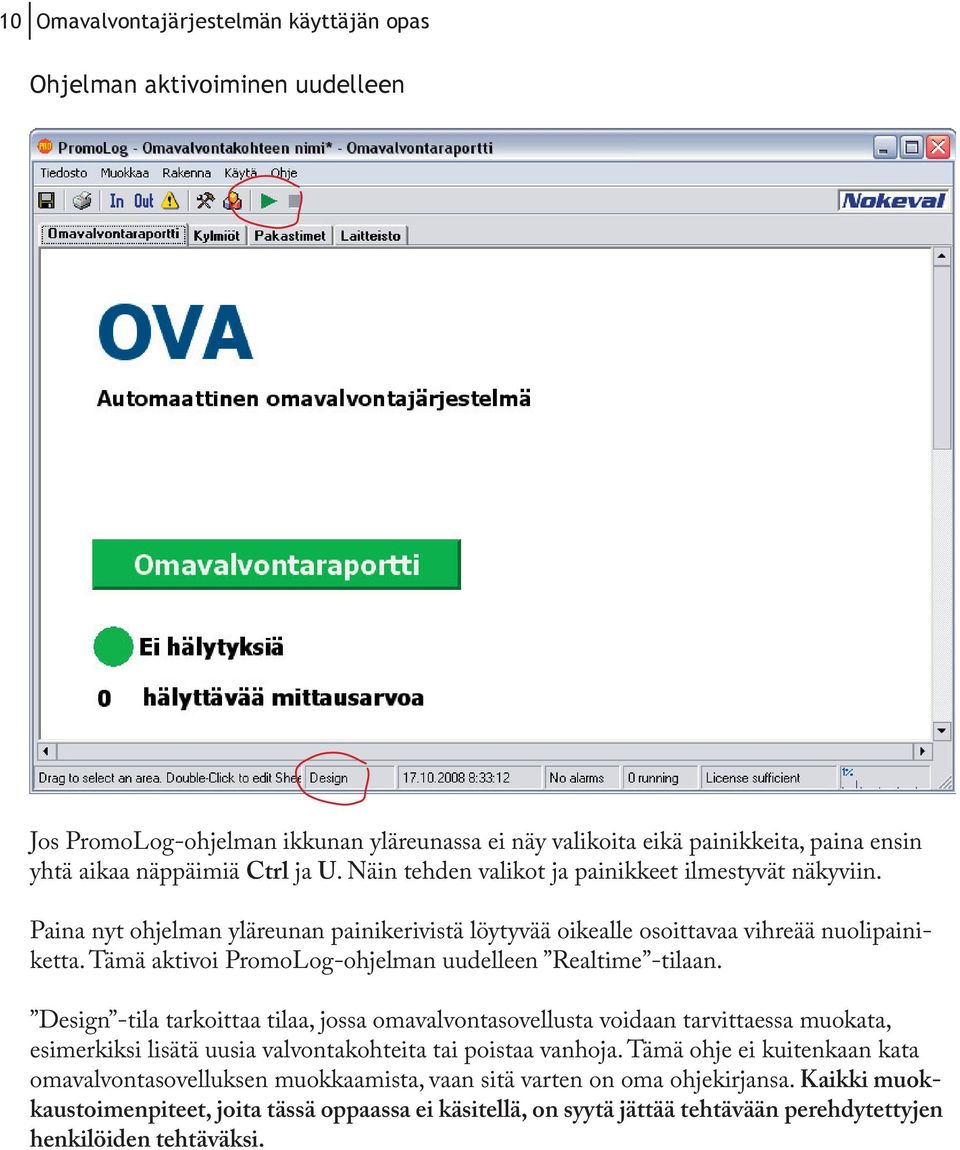

10 10 Omavalvontajärjestelmän käyttäjän opas Ohjelman aktivoiminen uudelleen Jos PromoLog-ohjelman ikkunan yläreunassa ei näy valikoita eikä painikkeita, paina ensin yhtä aikaa näppäimiä Ctrl ja U. Näin tehden valikot ja painikkeet ilmestyvät näkyviin. Paina nyt ohjelman yläreunan painikerivistä löytyvää oikealle osoittavaa vihreää nuolipainiketta. Tämä aktivoi PromoLog-ohjelman uudelleen Realtime -tilaan. Design -tila tarkoittaa tilaa, jossa omavalvontasovellusta voidaan tarvittaessa muokata, esimerkiksi lisätä uusia valvontakohteita tai poistaa vanhoja. Tämä ohje ei kuitenkaan kata omavalvontasovelluksen muokkaamista, vaan sitä varten on oma ohjekirjansa. Kaikki muokkaustoimenpiteet, joita tässä oppaassa ei käsitellä, on syytä jättää tehtävään perehdytettyjen henkilöiden tehtäväksi.

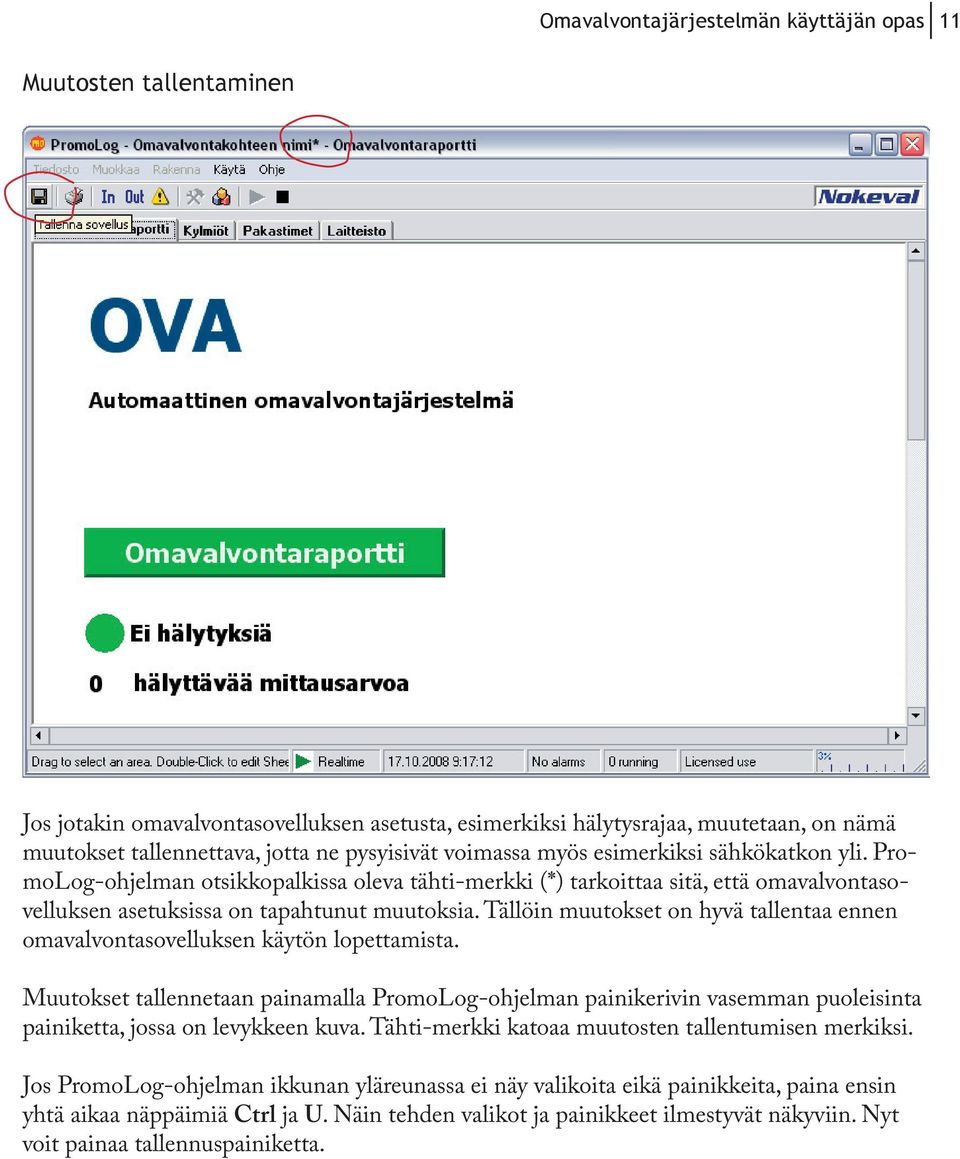

11 Omavalvontajärjestelmän käyttäjän opas 11 Muutosten tallentaminen Jos jotakin omavalvontasovelluksen asetusta, esimerkiksi hälytysrajaa, muutetaan, on nämä muutokset tallennettava, jotta ne pysyisivät voimassa myös esimerkiksi sähkökatkon yli. PromoLog-ohjelman otsikkopalkissa oleva tähti-merkki (*) tarkoittaa sitä, että omavalvontasovelluksen asetuksissa on tapahtunut muutoksia. Tällöin muutokset on hyvä tallentaa ennen omavalvontasovelluksen käytön lopettamista. Muutokset tallennetaan painamalla PromoLog-ohjelman painikerivin vasemman puoleisinta painiketta, jossa on levykkeen kuva. Tähti-merkki katoaa muutosten tallentumisen merkiksi. Jos PromoLog-ohjelman ikkunan yläreunassa ei näy valikoita eikä painikkeita, paina ensin yhtä aikaa näppäimiä Ctrl ja U. Näin tehden valikot ja painikkeet ilmestyvät näkyviin. Nyt voit painaa tallennuspainiketta.

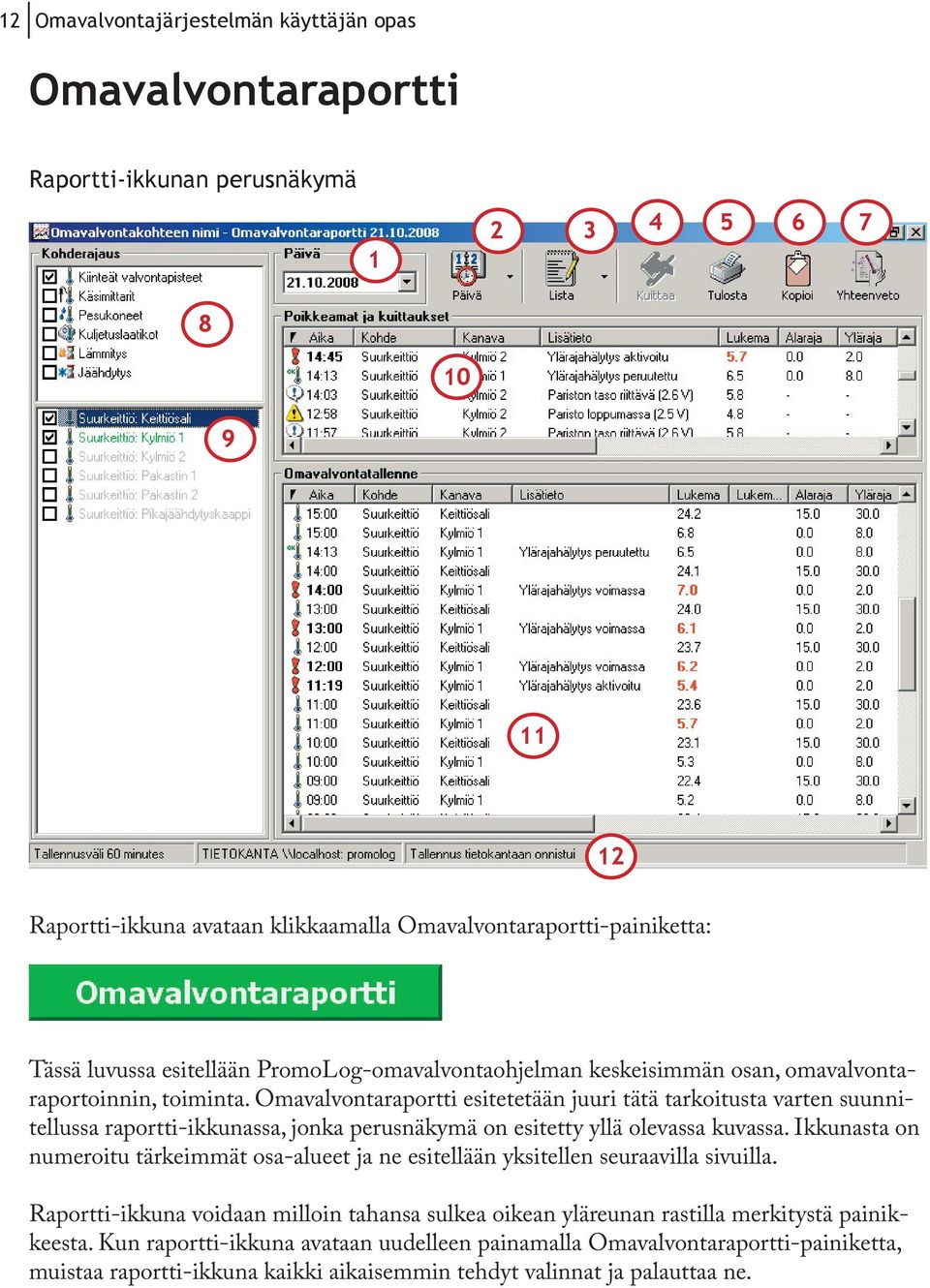

12 12 Omavalvontajärjestelmän käyttäjän opas Omavalvontaraportti Raportti-ikkunan perusnäkymä Raportti-ikkuna avataan klikkaamalla Omavalvontaraportti-painiketta: Tässä luvussa esitellään PromoLog-omavalvontaohjelman keskeisimmän osan, omavalvontaraportoinnin, toiminta. Omavalvontaraportti esitetetään juuri tätä tarkoitusta varten suunnitellussa raportti-ikkunassa, jonka perusnäkymä on esitetty yllä olevassa kuvassa. Ikkunasta on numeroitu tärkeimmät osa-alueet ja ne esitellään yksitellen seuraavilla sivuilla. Raportti-ikkuna voidaan milloin tahansa sulkea oikean yläreunan rastilla merkitystä painikkeesta. Kun raportti-ikkuna avataan uudelleen painamalla Omavalvontaraportti-painiketta, muistaa raportti-ikkuna kaikki aikaisemmin tehdyt valinnat ja palauttaa ne.

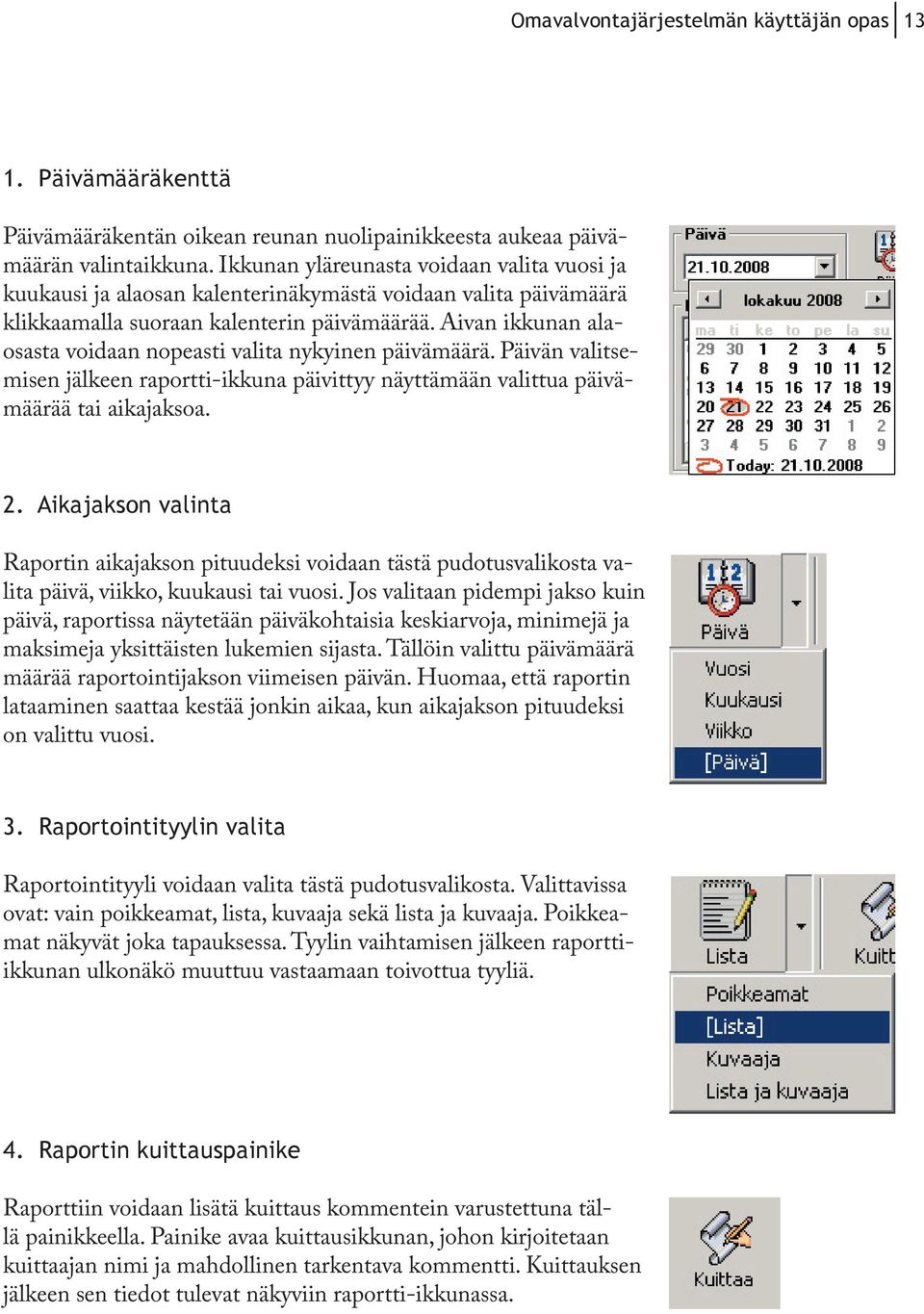

13 Omavalvontajärjestelmän käyttäjän opas Päivämääräkenttä Päivämääräkentän oikean reunan nuolipainikkeesta aukeaa päivämäärän valintaikkuna. Ikkunan yläreunasta voidaan valita vuosi ja kuukausi ja alaosan kalenterinäkymästä voidaan valita päivämäärä klikkaamalla suoraan kalenterin päivämäärää. Aivan ikkunan alaosasta voidaan nopeasti valita nykyinen päivämäärä. Päivän valitsemisen jälkeen raportti-ikkuna päivittyy näyttämään valittua päivämäärää tai aikajaksoa. 2. Aikajakson valinta Raportin aikajakson pituudeksi voidaan tästä pudotusvalikosta valita päivä, viikko, kuukausi tai vuosi. Jos valitaan pidempi jakso kuin päivä, raportissa näytetään päiväkohtaisia keskiarvoja, minimejä ja maksimeja yksittäisten lukemien sijasta. Tällöin valittu päivämäärä määrää raportointijakson viimeisen päivän. Huomaa, että raportin lataaminen saattaa kestää jonkin aikaa, kun aikajakson pituudeksi on valittu vuosi. 3. Raportointityylin valita Raportointityyli voidaan valita tästä pudotusvalikosta. Valittavissa ovat: vain poikkeamat, lista, kuvaaja sekä lista ja kuvaaja. Poikkeamat näkyvät joka tapauksessa. Tyylin vaihtamisen jälkeen raporttiikkunan ulkonäkö muuttuu vastaamaan toivottua tyyliä. 4. Raportin kuittauspainike Raporttiin voidaan lisätä kuittaus kommentein varustettuna tällä painikkeella. Painike avaa kuittausikkunan, johon kirjoitetaan kuittaajan nimi ja mahdollinen tarkentava kommentti. Kuittauksen jälkeen sen tiedot tulevat näkyviin raportti-ikkunassa.

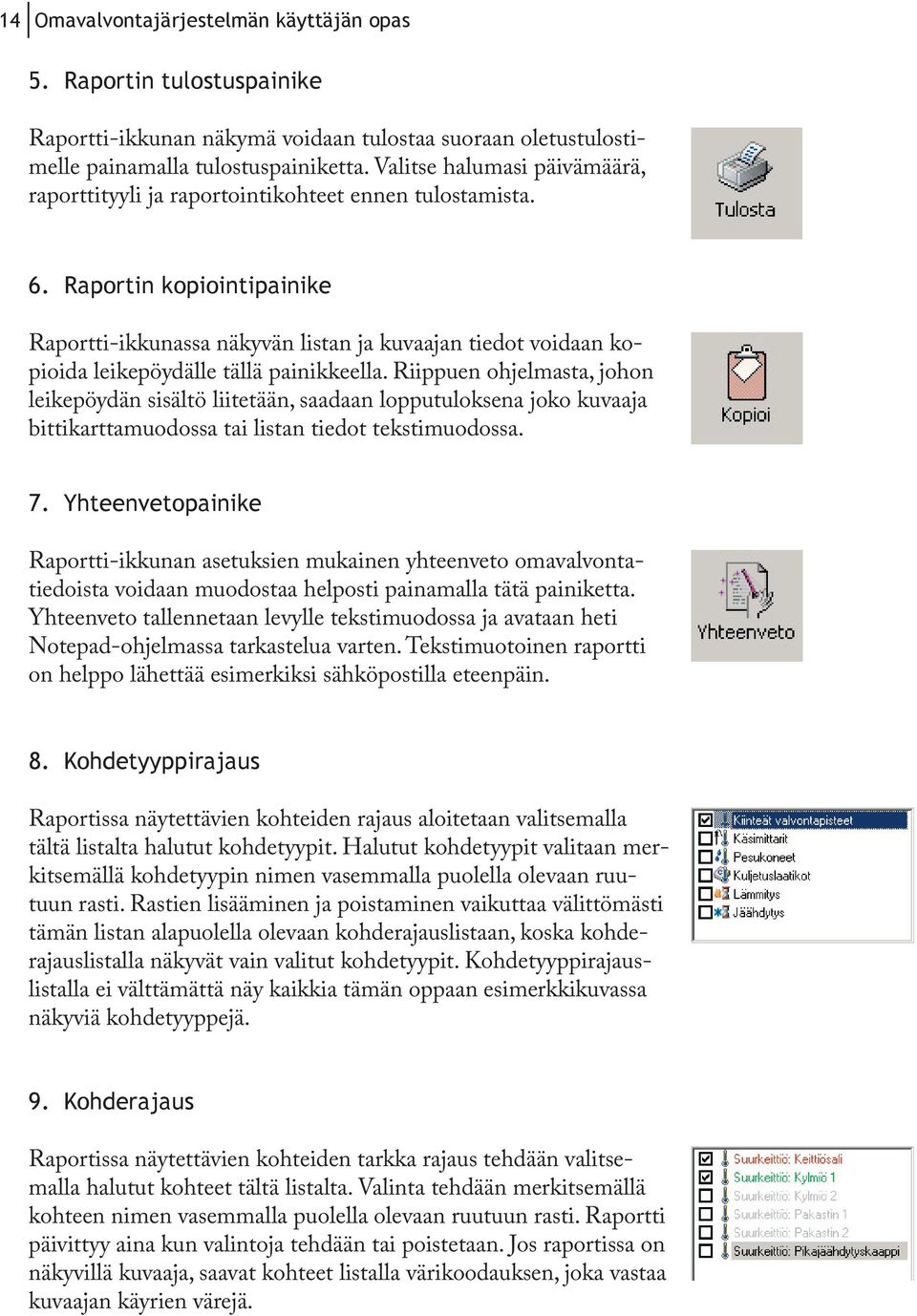

14 14 Omavalvontajärjestelmän käyttäjän opas 5. Raportin tulostuspainike Raportti-ikkunan näkymä voidaan tulostaa suoraan oletustulostimelle painamalla tulostuspainiketta. Valitse halumasi päivämäärä, raporttityyli ja raportointikohteet ennen tulostamista. 6. Raportin kopiointipainike Raportti-ikkunassa näkyvän listan ja kuvaajan tiedot voidaan kopioida leikepöydälle tällä painikkeella. Riippuen ohjelmasta, johon leikepöydän sisältö liitetään, saadaan lopputuloksena joko kuvaaja bittikarttamuodossa tai listan tiedot tekstimuodossa. 7. Yhteenvetopainike Raportti-ikkunan asetuksien mukainen yhteenveto omavalvontatiedoista voidaan muodostaa helposti painamalla tätä painiketta. Yhteenveto tallennetaan levylle tekstimuodossa ja avataan heti Notepad-ohjelmassa tarkastelua varten. Tekstimuotoinen raportti on helppo lähettää esimerkiksi sähköpostilla eteenpäin. 8. Kohdetyyppirajaus Raportissa näytettävien kohteiden rajaus aloitetaan valitsemalla tältä listalta halutut kohdetyypit. Halutut kohdetyypit valitaan merkitsemällä kohdetyypin nimen vasemmalla puolella olevaan ruutuun rasti. Rastien lisääminen ja poistaminen vaikuttaa välittömästi tämän listan alapuolella olevaan kohderajauslistaan, koska kohderajauslistalla näkyvät vain valitut kohdetyypit. Kohdetyyppirajauslistalla ei välttämättä näy kaikkia tämän oppaan esimerkkikuvassa näkyviä kohdetyyppejä. 9. Kohderajaus Raportissa näytettävien kohteiden tarkka rajaus tehdään valitsemalla halutut kohteet tältä listalta. Valinta tehdään merkitsemällä kohteen nimen vasemmalla puolella olevaan ruutuun rasti. Raportti päivittyy aina kun valintoja tehdään tai poistetaan. Jos raportissa on näkyvillä kuvaaja, saavat kohteet listalla värikoodauksen, joka vastaa kuvaajan käyrien värejä.

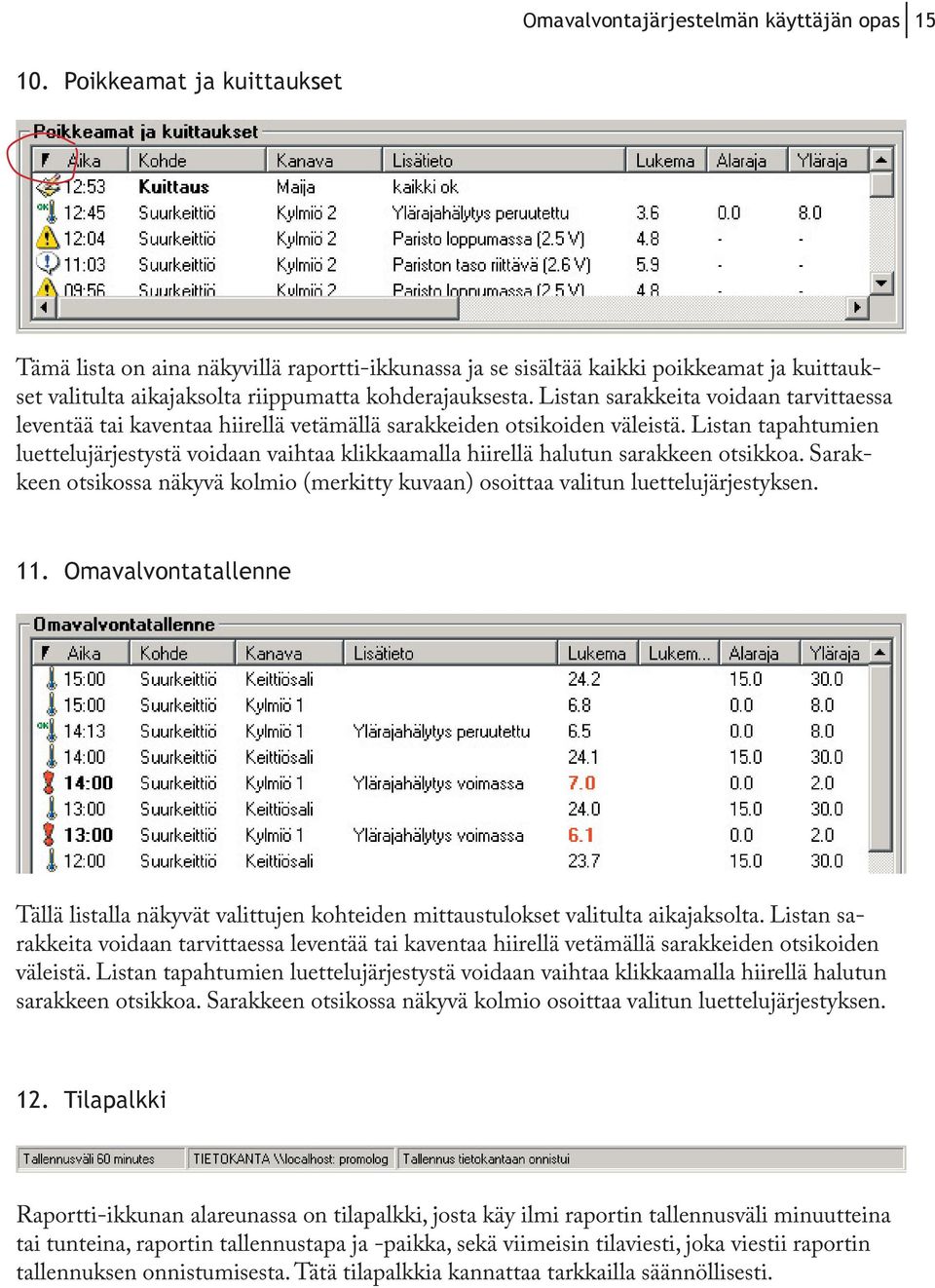

15 Omavalvontajärjestelmän käyttäjän opas Poikkeamat ja kuittaukset Tämä lista on aina näkyvillä raportti-ikkunassa ja se sisältää kaikki poikkeamat ja kuittaukset valitulta aikajaksolta riippumatta kohderajauksesta. Listan sarakkeita voidaan tarvittaessa leventää tai kaventaa hiirellä vetämällä sarakkeiden otsikoiden väleistä. Listan tapahtumien luettelujärjestystä voidaan vaihtaa klikkaamalla hiirellä halutun sarakkeen otsikkoa. Sarakkeen otsikossa näkyvä kolmio (merkitty kuvaan) osoittaa valitun luettelujärjestyksen. 11. Omavalvontatallenne Tällä listalla näkyvät valittujen kohteiden mittaustulokset valitulta aikajaksolta. Listan sarakkeita voidaan tarvittaessa leventää tai kaventaa hiirellä vetämällä sarakkeiden otsikoiden väleistä. Listan tapahtumien luettelujärjestystä voidaan vaihtaa klikkaamalla hiirellä halutun sarakkeen otsikkoa. Sarakkeen otsikossa näkyvä kolmio osoittaa valitun luettelujärjestyksen. 12. Tilapalkki Raportti-ikkunan alareunassa on tilapalkki, josta käy ilmi raportin tallennusväli minuutteina tai tunteina, raportin tallennustapa ja -paikka, sekä viimeisin tilaviesti, joka viestii raportin tallennuksen onnistumisesta. Tätä tilapalkkia kannattaa tarkkailla säännöllisesti.

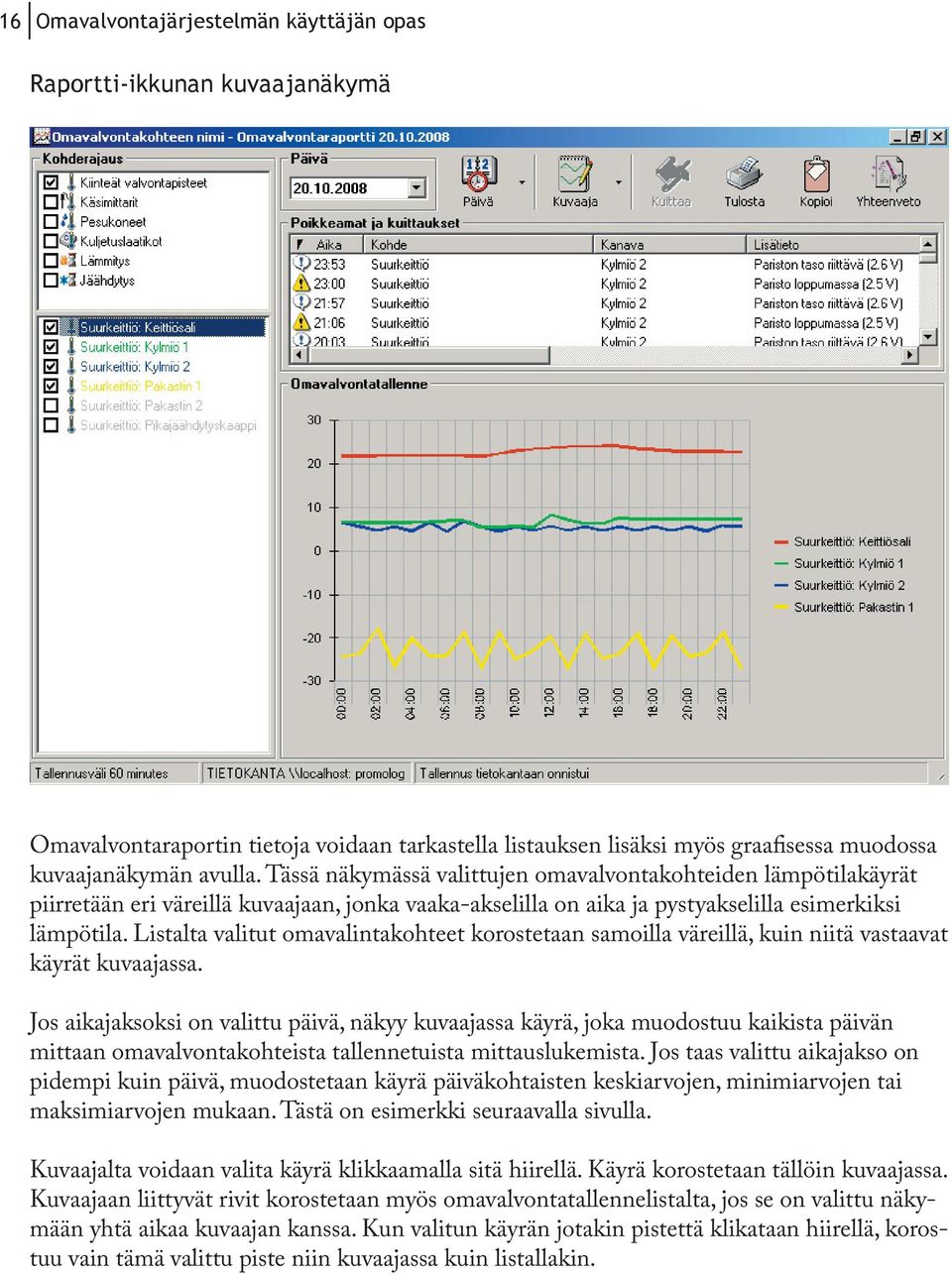

16 16 Omavalvontajärjestelmän käyttäjän opas Raportti-ikkunan kuvaajanäkymä Omavalvontaraportin tietoja voidaan tarkastella listauksen lisäksi myös graafisessa muodossa kuvaajanäkymän avulla. Tässä näkymässä valittujen omavalvontakohteiden lämpötilakäyrät piirretään eri väreillä kuvaajaan, jonka vaaka-akselilla on aika ja pystyakselilla esimerkiksi lämpötila. Listalta valitut omavalintakohteet korostetaan samoilla väreillä, kuin niitä vastaavat käyrät kuvaajassa. Jos aikajaksoksi on valittu päivä, näkyy kuvaajassa käyrä, joka muodostuu kaikista päivän mittaan omavalvontakohteista tallennetuista mittauslukemista. Jos taas valittu aikajakso on pidempi kuin päivä, muodostetaan käyrä päiväkohtaisten keskiarvojen, minimiarvojen tai maksimiarvojen mukaan. Tästä on esimerkki seuraavalla sivulla. Kuvaajalta voidaan valita käyrä klikkaamalla sitä hiirellä. Käyrä korostetaan tällöin kuvaajassa. Kuvaajaan liittyvät rivit korostetaan myös omavalvontatallennelistalta, jos se on valittu näkymään yhtä aikaa kuvaajan kanssa. Kun valitun käyrän jotakin pistettä klikataan hiirellä, korostuu vain tämä valittu piste niin kuvaajassa kuin listallakin.

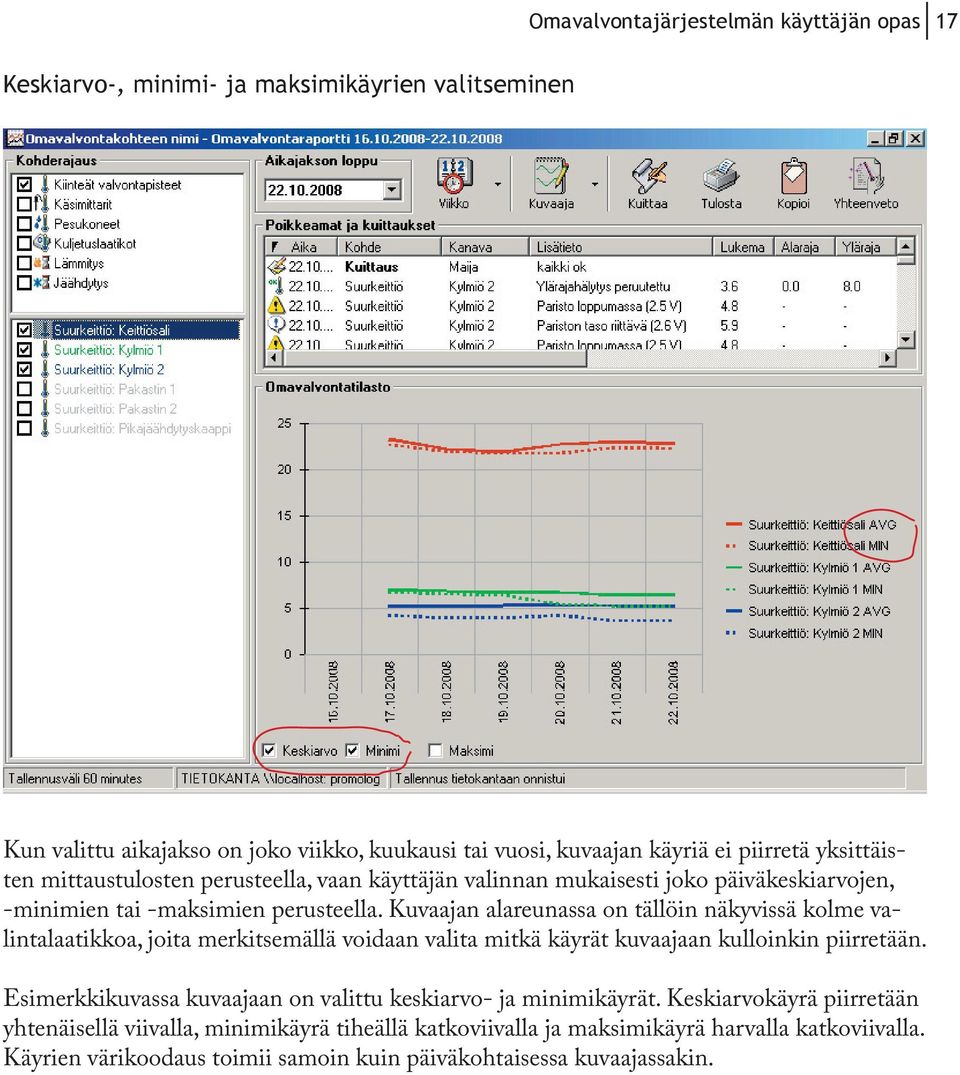

17 Omavalvontajärjestelmän käyttäjän opas 17 Keskiarvo-, minimi- ja maksimikäyrien valitseminen Kun valittu aikajakso on joko viikko, kuukausi tai vuosi, kuvaajan käyriä ei piirretä yksittäisten mittaustulosten perusteella, vaan käyttäjän valinnan mukaisesti joko päiväkeskiarvojen, -minimien tai -maksimien perusteella. Kuvaajan alareunassa on tällöin näkyvissä kolme valintalaatikkoa, joita merkitsemällä voidaan valita mitkä käyrät kuvaajaan kulloinkin piirretään. Esimerkkikuvassa kuvaajaan on valittu keskiarvoja minimikäyrät. Keskiarvokäyrä piirretään yhtenäisellä viivalla, minimikäyrä tiheällä katkoviivalla ja maksimikäyrä harvalla katkoviivalla. Käyrien värikoodaus toimii samoin kuin päiväkohtaisessa kuvaajassakin.

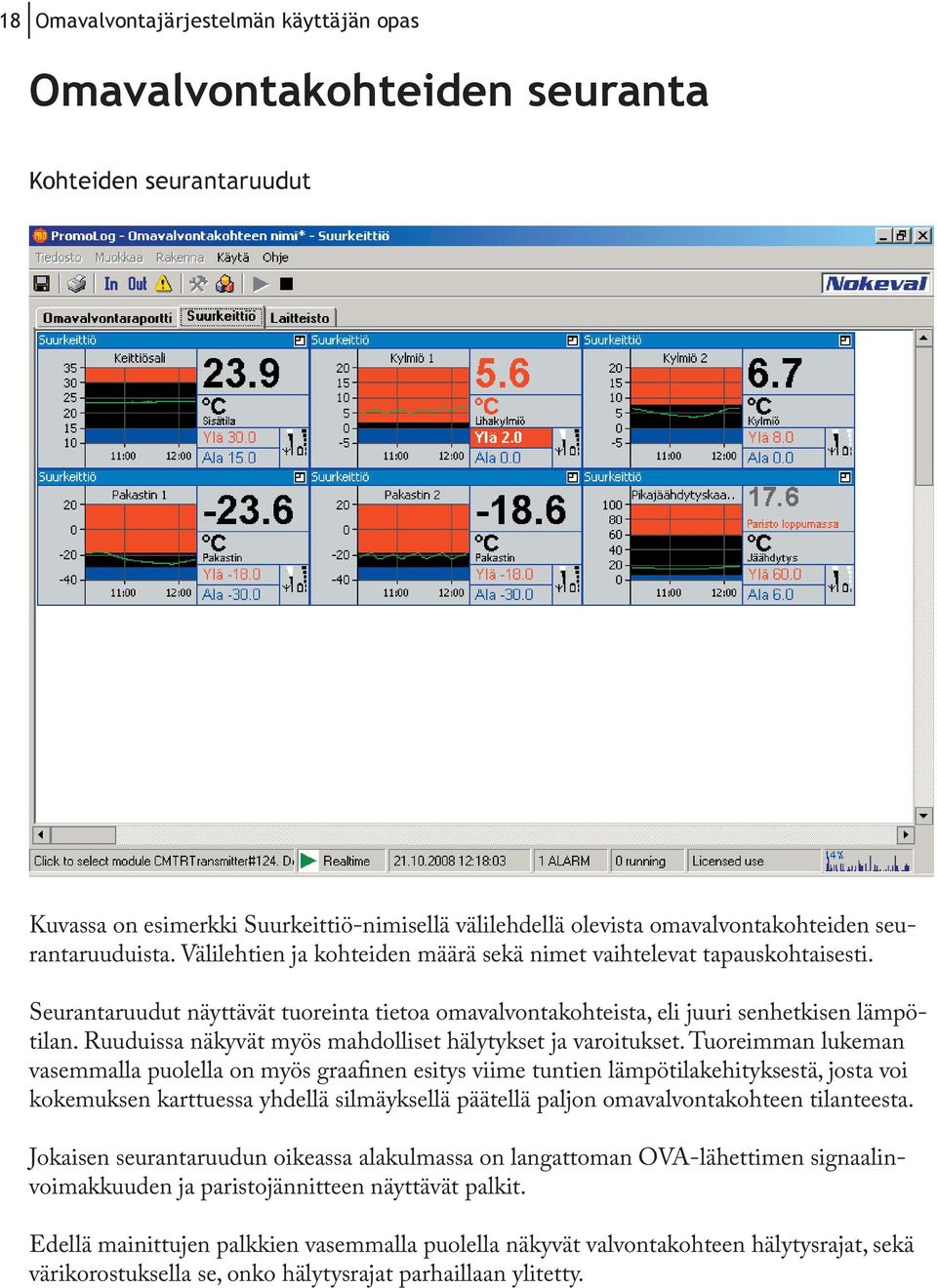

18 18 Omavalvontajärjestelmän käyttäjän opas Omavalvontakohteiden seuranta Kohteiden seurantaruudut Kuvassa on esimerkki Suurkeittiö-nimisellä välilehdellä olevista omavalvontakohteiden seurantaruuduista. Välilehtien ja kohteiden määrä sekä nimet vaihtelevat tapauskohtaisesti. Seurantaruudut näyttävät tuoreinta tietoa omavalvontakohteista, eli juuri senhetkisen lämpötilan. Ruuduissa näkyvät myös mahdolliset hälytykset ja varoitukset. Tuoreimman lukeman vasemmalla puolella on myös graafinen esitys viime tuntien lämpötilakehityksestä, josta voi kokemuksen karttuessa yhdellä silmäyksellä päätellä paljon omavalvontakohteen tilanteesta. Jokaisen seurantaruudun oikeassa alakulmassa on langattoman OVA-lähettimen signaalinvoimakkuuden ja paristojännitteen näyttävät palkit. Edellä mainittujen palkkien vasemmalla puolella näkyvät valvontakohteen hälytysrajat, sekä värikorostuksella se, onko hälytysrajat parhaillaan ylitetty.

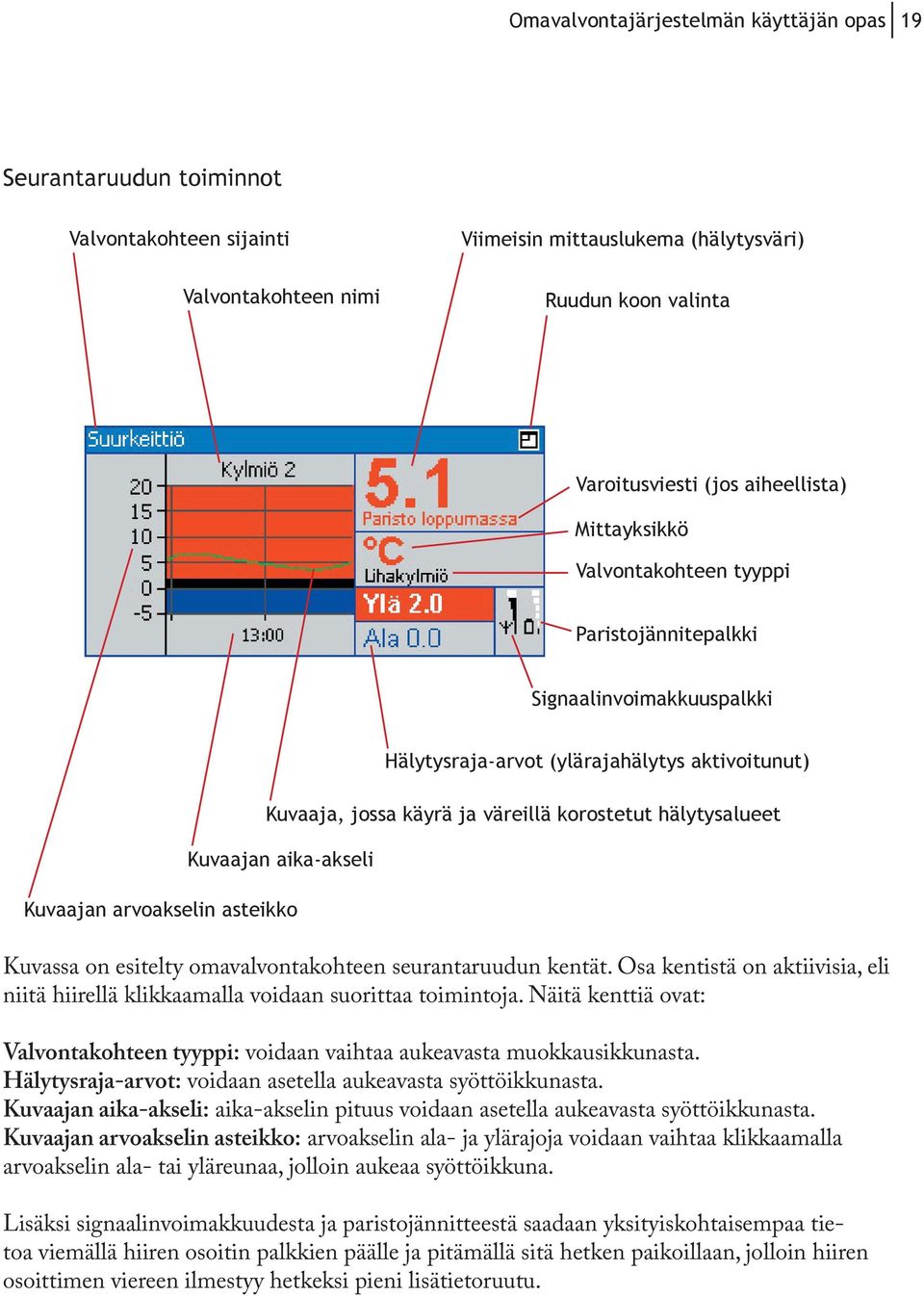

19 Omavalvontajärjestelmän käyttäjän opas 19 Seurantaruudun toiminnot Valvontakohteen sijainti Viimeisin mittauslukema (hälytysväri) Valvontakohteen nimi Ruudun koon valinta Varoitusviesti (jos aiheellista) Mittayksikkö Valvontakohteen tyyppi Paristojännitepalkki Signaalinvoimakkuuspalkki Hälytysraja-arvot (ylärajahälytys aktivoitunut) Kuvaaja, jossa käyrä ja väreillä korostetut hälytysalueet Kuvaajan aika-akseli Kuvaajan arvoakselin asteikko Kuvassa on esitelty omavalvontakohteen seurantaruudun kentät. Osa kentistä on aktiivisia, eli niitä hiirellä klikkaamalla voidaan suorittaa toimintoja. Näitä kenttiä ovat: Valvontakohteen tyyppi: voidaan vaihtaa aukeavasta muokkausikkunasta. Hälytysraja-arvot: voidaan asetella aukeavasta syöttöikkunasta. Kuvaajan aika-akseli: aika-akselin pituus voidaan asetella aukeavasta syöttöikkunasta. Kuvaajan arvoakselin asteikko: arvoakselin ala- ja ylärajoja voidaan vaihtaa klikkaamalla arvoakselin ala- tai yläreunaa, jolloin aukeaa syöttöikkuna. Lisäksi signaalinvoimakkuudesta ja paristojännitteestä saadaan yksityiskohtaisempaa tietoa viemällä hiiren osoitin palkkien päälle ja pitämällä sitä hetken paikoillaan, jolloin hiiren osoittimen viereen ilmestyy hetkeksi pieni lisätietoruutu.

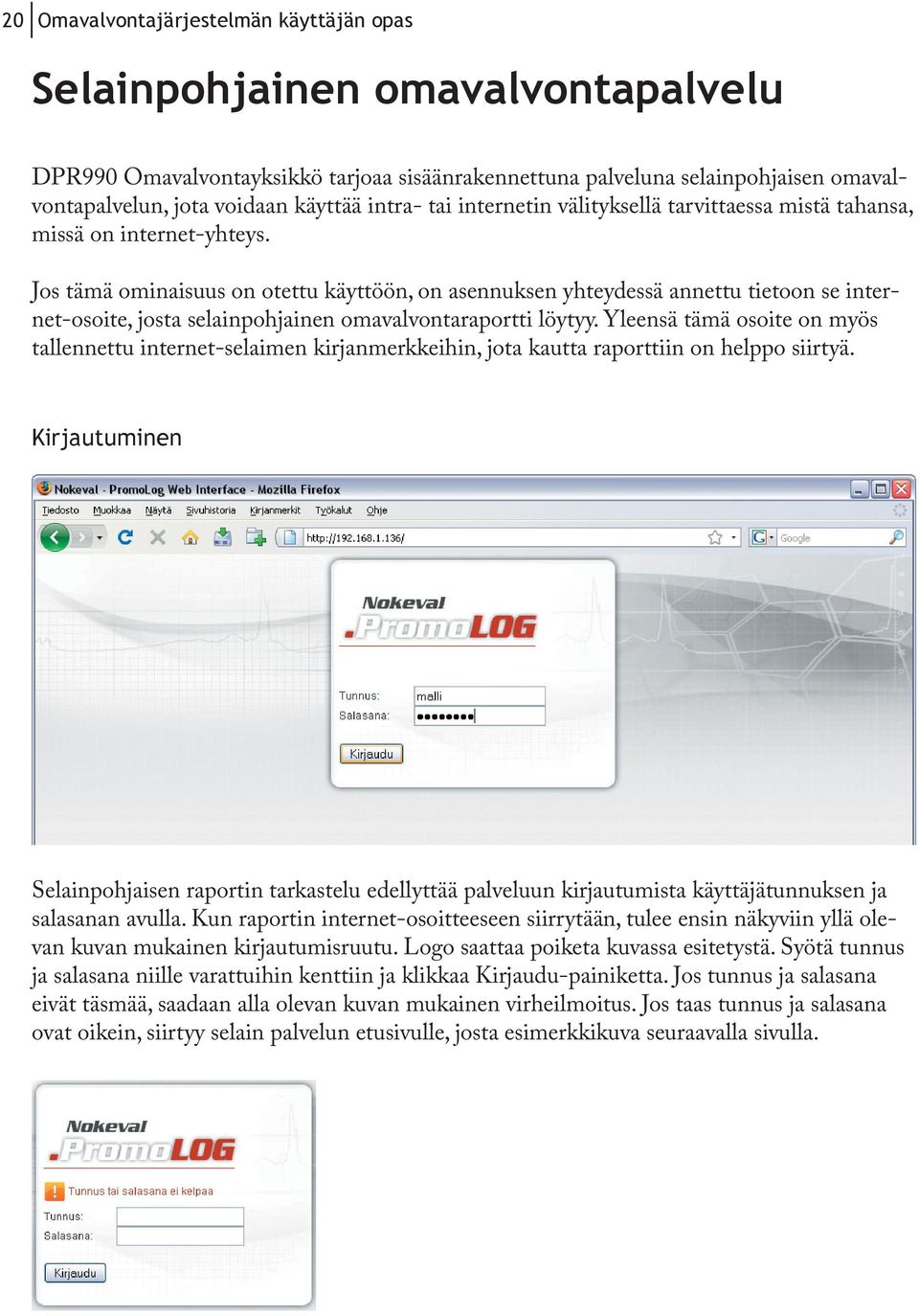

20 20 Omavalvontajärjestelmän käyttäjän opas Selainpohjainen omavalvontapalvelu DPR990 Omavalvontayksikkö tarjoaa sisäänrakennettuna palveluna selainpohjaisen omavalvontapalvelun, jota voidaan käyttää intra- tai internetin välityksellä tarvittaessa mistä tahansa, missä on internet-yhteys. Jos tämä ominaisuus on otettu käyttöön, on asennuksen yhteydessä annettu tietoon se internet-osoite, josta selainpohjainen omavalvontaraportti löytyy. Yleensä tämä osoite on myös tallennettu internet-selaimen kirjanmerkkeihin, jota kautta raporttiin on helppo siirtyä. Kirjautuminen Selainpohjaisen raportin tarkastelu edellyttää palveluun kirjautumista käyttäjätunnuksen ja salasanan avulla. Kun raportin internet-osoitteeseen siirrytään, tulee ensin näkyviin yllä olevan kuvan mukainen kirjautumisruutu. Logo saattaa poiketa kuvassa esitetystä. Syötä tunnus ja salasana niille varattuihin kenttiin ja klikkaa Kirjaudu-painiketta. Jos tunnus ja salasana eivät täsmää, saadaan alla olevan kuvan mukainen virheilmoitus. Jos taas tunnus ja salasana ovat oikein, siirtyy selain palvelun etusivulle, josta esimerkkikuva seuraavalla sivulla.

21 Omavalvontajärjestelmän käyttäjän opas 21 Etusivu Palvelun etusivulla on yhteenveto hälytysten määrästä ja kaikkien omavalvontakohteiden tilanteesta. Jokainen omavalvontakohde näkyy omana pyöreäkulmaisena laatikkonaan, jotka on ryhmitelty sijainnin mukaan. Jokaisessa laatikossa on kohteen nimi, tilan symboli ja viimeisin mittauslukema. Tilan symbolin ohella laatikon värikoodaus kertoo omavalvontakohteen tilasta. Punainen ja sininen taustaväri kertovat hälytysrajojen ylityksistä, oranssi taustaväri sen sijaan muusta ongelmasta, esimerkiksi OVA-lähettimen pariston loppumisesta. Harmaa taustaväri tarkoittaa normaalia tilaa. Etusivun osista tärkeimmät on yllä olevassa kuvassa numeroitu seuraavasti: 1. Painikkeet, joilla siirrytään etusivulle, hälytysyhteenvetoon tai käyttäjähallintaan. 2. Painike, jolla kirjaudutaan ulos palvelusta. 3. Hälytysten määrä. 4. Päivämäärä ja kellonaika, jolloin raportti on haettu omavalvontatietokannasta. 5. Omavalvontakohteiden laatikot, joita klikkaamalla saadaan tarkempia tietoja kohteista. Etusivun tiedot päivittyvät automaattisesti tietyin väliajoin, kuvan esimerkissä 60 sekunnin välein, joten etusivua ei tarvitse jatkuvasti ladata uudelleen käsin.

22 22 Omavalvontajärjestelmän käyttäjän opas Kohteen tarkemmat tiedot Etusivulta päästään kohteen tarkempiin tietoihin klikkaamalla kohteen nimeä. Kuvassa on esimerkki kohteen tarkemmat tiedot esittävästä sivusta. Sivulta nähdään kohteen sijainti, nimi, viimeisin tallennettu mittauslukema, mittayksikkö, viimeisimmän lukeman tallennusaika, kuvaaja ja hälytyshistoria. Kohteen tarkemmat tiedot esittävä sivu ei päivity automaattisesti, vaan tarvittaessa sivu on ladattava uudelleen selaimen sivun uudelleenlataus -painikkeella.

23 Omavalvontajärjestelmän käyttäjän opas 23 Sivun osat on numeroitu edelliseen kuvaan seuraavasti: 1. Kohteen sijainti. 2. Kohteen nimi. 3. Viimeisin mittauslukema ja tallennusajankohta. 4. Tulostuspainike. 5. Historiakuvaaja. 6. Historiakuvaajan alku- ja loppuaikojen valintakentät ja painikkeet. 7. Historiakuvaajan päivityspainike. 8. Tilastotietoja, jotka on laskettu historiakuvaajan esittämältä ajalta. 9. Hälytyshistoria, ja sen ajanjakson valintakentät ja päivityspainike. Historiakuvaajan ja hälytyshistorian aikajakso Oletuksena historiakuvaaja näyttää viimeisen vuorokauden tiedot. Kuvaajan näyttämä aikajakso voidaan kuitenkin valita vapaasti. Alku- ja loppuajat voidaan valita numeroiden näppäilyn sijaan myös oikealla olevan kuvan mukaisesta valintaikkunasta, joka aukeaa punaisella ympyröityä symbolia klikkaamalla. Päivämäärä valitaan kalenterinäkymästä ja kellonaika syötetään ikkunan alareunan tuntija minuuttikenttiin. Päivämäärien muuttamisen jälkeen pitää painaa Päivitä-painiketta, jotta historiakuvaaja päivittyisi. Jos koko valitulta aikajaksolta ei ole tietoja saatavilla, tulee tästä sivulle ilmoitus. Hälytysten ajanhetkien tarkastelu Hälytysyhteenvedon avulla voidaan historiakuvaaja helposti kohdistaa haluttuun hälytykseen klikkaamalla kuvassa punaisella ympyröityä halytyksen ajankohtaa.
