1 REDI KALASATAMA Asuintorni T3 paloturvallisuus PELASTUSALAN NEUVOTTELUPÄIVÄT Tommi Nieminen L2 Paloturvallisuus Oy Jukka Rasmus SRV Rakennus Oy

2 Helsinki, Kalasatama REDI, Asuintorni T3

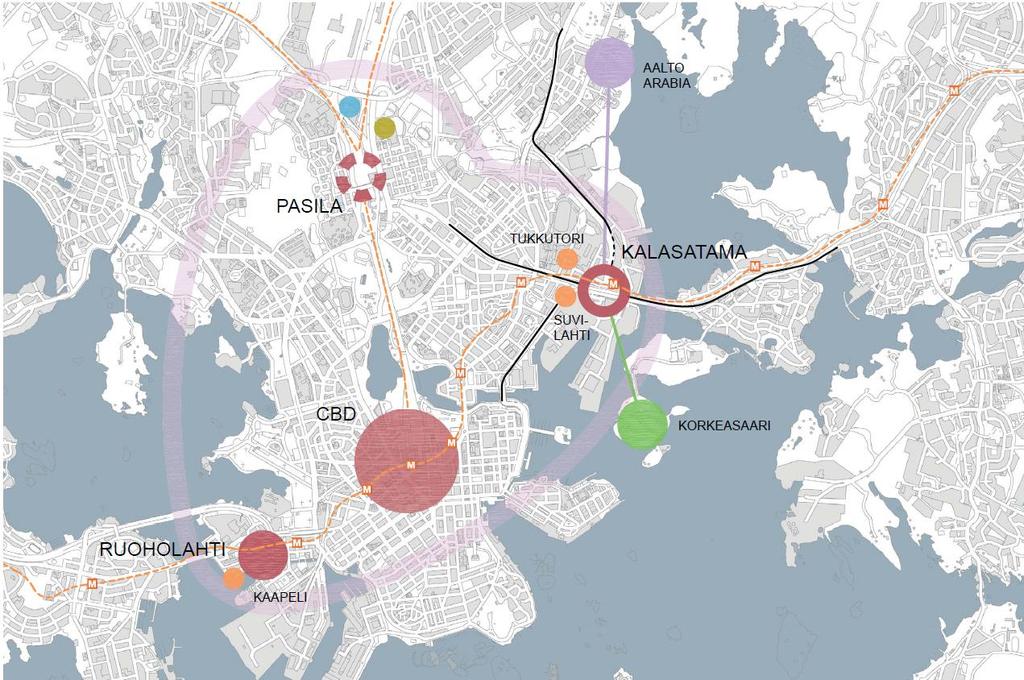

3 Kalasatama-REDI, Sijainti

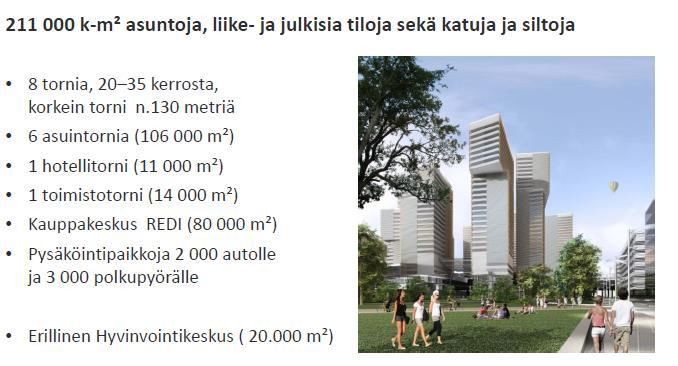

4 Kalasatama-REDI, Hybridi Torneissa on 1500 asuntoa ja asukasta Rakennusaika on pitkä ja myös rakennusaikainen työturvallisuus on oma haasteensa.

5 Kalasatama-REDI, T3, Kulku- ja liikenneyhteydet

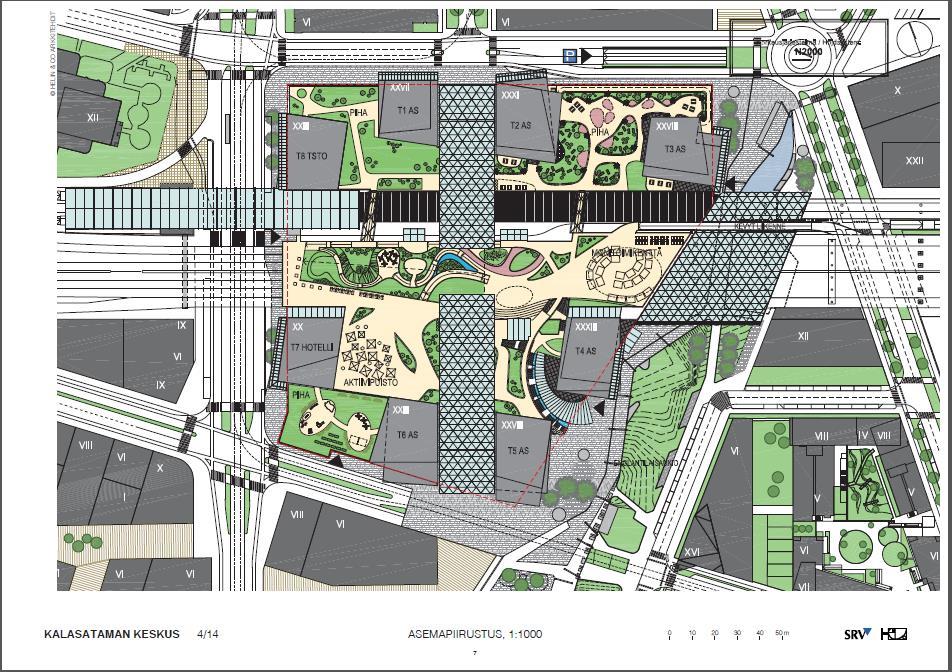

6 Kalasatama-REDI, Tornit T1-T8 T3

7 Kauppakeskus REDI, Palvelut 5 kerrosta, m2 200 liikettä, 36 kahvilaa tai ravintolaa Avataan vuoden 2018 alussa

8 Kalasatama-REDI, T3, lukuina Tontin pinta-ala 974m2 Kerrokset, K1-K4, ja 1-32 krs Katutaso on 1 krs Metrotaso on 3 krs Asuntoja 259 kpl ,5 brm ,5,5 krm ,5 h-m2 (ilman viherhuoneita), keski p-a, 52,0 H-M , 5 h-m2 (sis.viherhuoneet), keski p-a, 56,7 H-M2

9 Kalasatama-REDI, T3, 7 8 krs 9-22 krs

10 Kalasatama-REDI, T3, Alempi tyyppikerros 9-22 krs

11 Kalasatama-REDI, T3,ylempi tyyppikerros krs

12 Kalasatama-REDI, Asunnon sisänäkymä

13 Kalasatama-REDI, Asunnon sisänäkymä

14 Ki

15 Paloturvallisuushaasteet korkeassa rakentamisessa Tulipalon näkökulma Palokunnan sammutustoiminta alkaa myöhemmin ja tapahtuu pelkästään rakennuksen sisältä Tuuli ja paine-erot voivat levittää paloa tai savua Rakennuksessa olevan ihmisen näkökulma: Tilannekuvaa on vaikea muodostaa Tilanne uusi ja outo Matka ulos on pitkä ja raskas Avun tulo voi kestää kauan

16 Paloturvallisuushaasteet korkeassa rakentamisessa Pelastajien näkökulma Tilannekuvaa on vaikea muodostaa Palon löytäminen ja saavuttaminen vie aikaa Ihmisiä on sisällä paljon, tyypillisesti satoja Ulkopuolinen toiminta ei mahdollista Rakennus ja sen tekniikka poikkeaa totutusta Suunnittelijan näkökulma Kokemuksen puute (referenssit, palot, tekniikka) Odotukset suuret (rakennuttaja, viranomaiset, yleisö)

17 Kalasataman tornien suunnitteluperusteet E1 taulukkomääräykset - P1, kantavat rakenteet R 120, osastoivat EI 60 E (korkeus ja kauppakeskus alla) - Kattava sprinklaus sekä paloilmoitin yleisissä tiloissa - Hätäkuulutusjärjestelmä E ohje / toiminnallinen mitoitus: - Kerrostasoauloissa automaattinen, koneellinen savunpoisto, jolla voi myös ylipaineistaa aulan asunnon savunpoistoa varten - Asuntojen ovissa aktiivisulkijat Muuta: - Poistumisvalaistus - Palokunnan sammutusvesijärjestelmä - Virve-toistimet - Koko kalasataman keskuksen (sisältäen tornit) keskitetty turvavalvomo K1- kerroksessa

18

19

20

21 Asuintornien poistumisturvallisuus Kokemukset maailmalta - Asuinrakennuksissa portaissa yleensä väljää - Kulku portaissa monelle vaikeaa ja osalle mahdotonta Poistumisjärjestelyt suunniteltiin toiminnalliseen mitoituksen perustuen - Poistumisturvallisuus Kapasiteetti Poistumisreittien turvallisuus Huonosti liikkuvien poistumismahdollisuudet - Palokunnan toimintaedellytykset Poistumissimuloinnit sekä riskianalyysi E1:n taulukkoratkaisuun vertaamalla

22 Asuintornien poistumisratkaisu Palolta suojattu 900 mm leveä porras Palolta ja savulta suojattu 900 mm leveä porras Kolme evakuointi- ja palomieshissiä Kerrosaula toimii palomieshissin sekä savulta suojatun portaan palosulkuna Asuntojen ovet on varustettu paloilmoittimen ohjaamilla ovensulkijoilla Kerrosaulassa on automaattinen savunpoisto 2 m 3 /s

23 Evakuointihissi Toteutettu palomieshissistandardin mukaisesti ja lisätty evakuointiominaisuudet - Osastoitu aula joka kerroksessa - Virransyötön varmistus + hissikohtainen UPS - Automaattinen, lievästi ylipaineistava savunpoisto - Kaksisuuntainen viestintäjärjestelmä hissikoreissa - Pelastusmahdollisuus hissikorista - Asennusten roiskevesisuojaus ja kuilun suojaus vedeltä - Mitoitettu paarikuljetukselle Siirtyvät evakuointitilaan paloilmoittimen ohjaamana Palokuntakäyttö kytkettävissä päälle hissikohtaisesti

24 Evakuointihissin evakuointikäyttö Paloilmoitin käynnistää evakuointikäytön ja määrittää prioriteettikerrokset 3 kpl - Hissien evakuointiopasteet aktivoituvat - Kyydissä mahdollisesti olevat ihmiset viedään poistumistasolle - Hissi ottaa vastaan kutsuja vain kansitason yläpuolisista kerroksista. Prioriteettikerrosten kutsut ohittavat muut kutsut. - Ihmiset haetaan kutsujen perusteella ja kuljetetaan suoraan poistumistasolle, jossa kuulutus kehottaa poistumaan hissistä ja ulos rakennuksesta. - Poistumistasona kansitaso ja varalla maantaso - Oven turvalaitteet toiminnassa, mutta oven aukiololle maksimiaika

25 Hissievakuoinnin keskeyttäminen Jos hissikuiluissa havaitaan savua, hissievakuointi keskeytetään Evakuointi voidaan keskeyttää (sekä kytkeä päälle) myös manuaalisesti.

26 KIITOS Tommi Nieminen L2 Paloturvallisuus Oy Hyvinkään VPK Jukka Rasmus SRV Rakennus Oy Ylivieskan VPK
