HAATO LÄMMINVESILATAUSRYHMÄ, LVLR Asennusohje. HAATO VARMVATTEN LADDGRUPP, LVLR Installationsanvisning

Transkriptio

1 HAATO LÄMMINVESILATAUSRYHMÄ, LVLR Asennusohje HAATO VARMVATTEN LADDGRUPP, LVLR Installationsanvisning

2 Asennusohje Lämminvesilatausryhmä Yleistä Putkiliitäntä Lämminvesilatausryhmää käytetään NIBE lämpöpumppujärjestelmissä lämpimänveden tuotannossa, kun lämminvesiputkistossa on lämpimänveden kierto, lvk. Automatiikka pyrkii pitämään lämpimänveden lämpötilan asetusarvon mukaisena. Latausventtiili varmistaa riittävän latauslämpötilatason käyttövesituotannossa. Sisältö 1 kpl Latausventtiili (QN50) Putkityöt tehdään voimassa olevien asetusten mukaisesti. Katso putkikoko esimerkkejä taulukosta periaatekaavion kohdalla. Seuraa tarkasti periaatekaavion kytkentää. Siinä on merkitty T-haarojen asennussuunta. Asenna lämmönsiirrin, (EP11), kiertovesipumppu (GP50) ja sekoitusventtiili (FQ1) niin tiiviisti kuin mahdollista. Kuvassa merkitty katkoviivalla. Ota huomioon tarvittavat virtauksen varoetäisyydet siirtimen, kiertovesipumpun ja sekoitusventtiilin välille. 1 kpl Sekoitusventtiili (FQ1) 1 kpl Automatiikkamoottori sekoitusventtiilille (FQ1) 1 kpl Linjasäätöventtiili (RN25) 1 kpl Kiertovesipumppu (GP50) 1 kpl Lämmönsiirrin (EP11) 1 kpl Eriste lämmönsiirtimelle Lämminvesilatausryhmä Tuote-nro 165 kw kw kw LVI-nro 2

3 Latausventtiili Latausventtiili (QN50) asennetaan siten että menovesi lämpöpumpusta pääsee lämminvesivaraajaa päin vasta kun menoveden lämpötila on tarpeeksi korkea. Latausventtiilin putkikytkennät: lämpöpumpulta tuleva putki lämminvesivaraajalle menevä putki latausventtiilistä takaisin lämpöpumpulle Kuva 3.1 Vaihtoehtoinen asennus sekoitusventtiilille, kuva 3.2: kiertovesipumpulta tuleva putki (aina auki) varaajalle/lämpöpumpulle lähtevä putki putki linjasäätöventtiilille, joka palaa lämmönsiirtimen menoputkeen Sekoitusventtiili Säädä venttiili kara kuvan mukaiseen asentoon ennen moottorin asennusta. Sekoitusventtiili (FQ1) asennetaan putkistoon periaatekaavion mukaan. Sekoitusventtiilin putkikytkennät, kuva 3.1: kiertovesipumpulta tuleva putki (aina auki) varaajalle/lämpöpumpulle lähtevä putki putki linjasäätöventtiilille, joka palaa lämmönsiirtimen menoputkeen Säädä venttiilikara kuvan mukaiseen asentoon ennen moottorin asennusta. Kuva 3.2 3

4 Lämpötila-anturi Lämpötila-anturi, lähtevä käyttövesi (BT100), asennetaan heti lämmönsiirtimen (EP11) jälkeen lämminvesiputkistoon, periaatekaavion mukaisesti. S1 S4 BT100 Lämmönsiirrin Lämmönsiirrin (EP11) asennetaan putkistoon periaatekaavion mukaisesti. S1 yhteeseen liitetään varaajalta/ lämpöpumpulta tuleva putki S2 yhteeseen liitetään putki kiertovesipumpulle S2 S3 S3 yhteeseen liitetään kylmävesi S4 yhteeseen liitetään lähtevä lämminvesiputki, johon tulee automatiikan lämpötila-anturi (BT100) Lämmönsiirtimen päälle asennetaan mukana toimitettava eriste. Kiertovesipumppu Kiertovesipumppu (GP50) asennetaan putkistoon lämmönsiirtimen jälkeen, periaatekaavion mukaan. Noudata kiertovesipumppu valmistajan ohjeita. Huomioi tarvittavat varoetäisyydet: - imupuolella 5 x putkenhalkaisija - painepuolella 2 x putkenhalkaisija. Tarvittaessa käytä lisävarusteena saatava asennusjalka lämmönsiirtimen asennuksessa. Katso lisävarusteet ohjeen lopussa. Linjasäätöventtiili Linjasäätöventtiili (RN25) asennetaan putkistoon periaatekaavion mukaisesti. Venttiili säädetään siten että kiertovesipumppu vähentää kierroksiaan, kun ei ole lämmittämistarpeita. Alustava säätöarvo 0,1 kierrosta auki. 4

5 Sähköasennukset Kiertovesipumpun sähkökytkennät: L = vaihe PE = maadoitus N = nolla SSM = yleishälytys Kiertovesipumpun sähkönsyöttö sähkökeskuksesta. Aseta kiertovesipumpun käynti vakiopaine ohjelmalle. Alustava asetus 3,0 3,5. Katso kiertovesipumppu valmistajan ohje. SSM liittimestä on mahdollista saada kiertovesipumpun yleishälytys esim. rakennusautomatiikkaan. Sekoitusventtiilin automatiikkamoottorin sähkökytkennät: Automatiikkamoottorin kotelo asennetaan sekoitusventtiilin runkoon. Katso valmistajan ohje. Kotelo kytketään pistorasiaan mukana toimitetulla muuntajalla. 2. Aseta lämpötila: - käännä valitsin oikealle tai vasemmalle, kuva A - paina valitsinta valinnan vahvistamiseksi, kuva B Automatiikan ohjelmointi. 1. Moottorin käyntisuunta: - valitse automatiikan avautumissuunta viemällä valitsinta oikealle tai vasemmalle - kytke seuraavaksi jännite automatiikalle - odota kaksi sekuntia ennen kuin päästät valitsimesta. Käyntisuunta on valittu 5

6 Kytkentä TÄRKEÄÄ! Huomaa T-haarojen A, B ja C asennutapa. Kuva 1. Periaatekaavio lämminvesilatausryhmä Kuva 2. Periaatekaavio lämminvesilatausryhmä. Kahden varaajan sarjakytkentä -QN50 -FQ1 -BT100 -GP12 -EP11 -RN25 Latausventtiili Sekoitusventtiili, automatiikkamoottorilla Lämpimän veden anturi Kiertovesipumppu Lämmönsiirrin Linjasäätöventtiili -CP10 / -CP11 Varaaja -BT7 Lämpöpumpun lämminvesianturi, huippu -BT6 Lämpöpumpun lämminvesianturi, tuotanto -XD1 / -XD2 Kytkentärasia sähkövastukselle -EB2 / -EB3 Sähkövastus Malli Latauksen nimellisvirtaus Putkikoko P1, kupari/sinkitty Putkikoko P2, kupari/sinkitty 1-komp. l/s 2-komp. l/s 1-komp 2-komp Malli Virtaus, l/s Putkikoko F ,27 0,54 28 / 28 mm 28 / 28 mm 165 kw 1,3 54 / 42 mm F ,37 0,73 28 / 28 mm 35 / 28 mm 255 kw 1,9 54 / 42 mm F ,47 0,93 28 / 28 mm 42 / 35 mm 395 kw 2,9 63 / 54 mm F ,67 1,34 35 / 28 mm 54 / 42 mm 6

7 Lisävarusteet Lämmönsiirtimen jalka Lämminvesilatausryhmiin 165 kw ja 255 kw käytetään lattiajalkaa mallia CB60. Jalka on 124mm korkea. Kuvassa 3 mitta H. Tuote-nro Varaajat ja sähkövastus Lämminvesivaraajiksi (CP10, CP11) käytetään NIBE UKV20-500, UKV ja UKV malleja. Varaajissa on yhde sähkövastukselle. Suositus on, että varaajaan aina asennetaan vastus esim. tulevia huoltotilanteita varten. Sähkövastus kytketään sähkökeskukseen. Kuva 3. CB60 lattiajalka Lämminvesilatausryhmään 395 kw käytetään lattiajalkaa CB112. Jalka ruuvataan kiinni siirtimeen. Jalka on 195 mm korkea, kuvassa 4 mitta X. Säätötassut korottavat vielä mm. Jalan leveys on 269 mm, kuvassa mitta Y. Syvyys jalan asennukselle on 324 mm, kuvassa mitta Z. Tuote-nro Tuote Tuote-nro LVI-nro Varaaja UKV Varaaja UKV Varaaja UKV Vastus UTT kw 2" Vastus UTT kw 2" Vastus UKT kw 2'' Kytkentärasia CU3N Kuva 4. CB60 lattiajalka 7

8 Tekniset tiedot Lämminvesilatausryhmä 165 kw 255 kw 395 kw Latausventtiili QN50 sisäkierre 1¼ sisäkierre 1¼ sisäkierre 1¼ Sekoitusventtiili FQ1 sisäkierre 1¼ sisäkierre 1¼ sisäkierre 2 Kiertovesipumppu GP12 ulkokierre 1½ ulkokierre 1½ ulkokierre 1½ Linjasäätöventtiili RN25 sisäkierre ¾ sisäkierre ¾ sisäkierre ¾ Lämmönsiirrin EP11 S1/S2 ulkokierre 1¼ S3/S4 ulkokierre 1 1/S2 ulkokierre 1¼ S3/S4 ulkokierre 1 1/S2 ulkokierre 2 S3/S4 ulkokierre 2 Siirrin mitoitusvirtaus toisio 1,3 l/s 1,9 l/s 2,9 l/s Siirrin painehäviö toisio 20,1 kpa 20,0 kpa 20,2 kpa Siirrin eriste mitat LxKxS 260 x 590 x 180 mm 260 x 590 x 180 mm 250 x 670 x 240 mm Kuva 5. Mitat lämmönsiirrin 165 kw Kuva 6. Mitat lämmönsiirrin 255 kw Kuva 7 Mitat lämmönsiirrin 395 kw 8

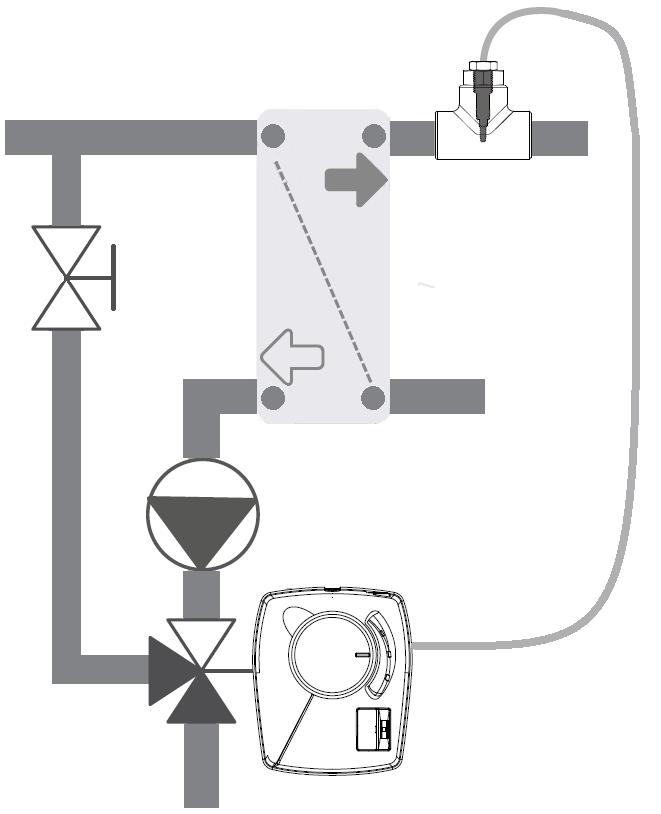

9 Installationsanvisning Varmvatten laddgrupp Allmänt Röranslutning Varmvatten laddgruppen används i NIBE värmepumpsystem för laddning av varmvattnet om varmvattenanläggningen har varmvattencirkulation, vvc. Automatiken håller varmvatten framlednings temperaturen enligt inställt börvärde. Laddventilen säkerställer tillräckligt hög ladd temperatur. Innehåll 1 st Laddventil (QN50) 1 st Blandventil (FQ1) Rörinstalleringen skall utföras enligt ikraftvarande förordningar. Se rörstorlek exempel för de olika laddgrupperna från tabellen vid principschemat. Följ noga principschemats koppling. Där är märkt de viktigaste T-styckenas installationsriktningar. Installera värmeväxlare (EP11), cirkulationspump (GP50) och blandventil (FQ1) så nära varandra som möjligt. På bilden märkt med streckad linje. Tag i beaktande behövliga installationsavstånd mellan värmeväxlare, cirkulationspump och blandventil. 1 st Automatik med motor för blandventilen (FQ1) 1 st Linjereglerventil (RN25) 1 st Cirkulationspump (GP50) 1 st Värmeväxlare (EP11) 1 st Isolering till värmeväxlaren Varmvatten Artikel-nr laddgrupp 165 kw kw kw VVS-nr 9

10 Laddventil Laddventilen (QN50) installeras så att framledningen från värmepumpen växlar till varmvattenberedaren först då framlednings temperatur är tillräckligt hög. Laddventilens röranslutningar: från värmepumpen till varmvatten beredaren från laddventilen tillbaka till värmepumpen Bild 10.1 Alternativ för installation på blandventil, bild 10.2: rör från cirkulationspumpen (alltid öppen) rör till beredare/värmepump rör till linjereglerventil Blandventil Blandventilen (FQ1) installeras enligt principschemat. Blandventilens röranslutningar, bild 10.1: rör från cirkulationspumpen (alltid öppen) rör till beredare/värmepump rör till linjereglerventil Bild 10.2 Vrid ventilens spindel enligt bilden före montering av motorn. 10

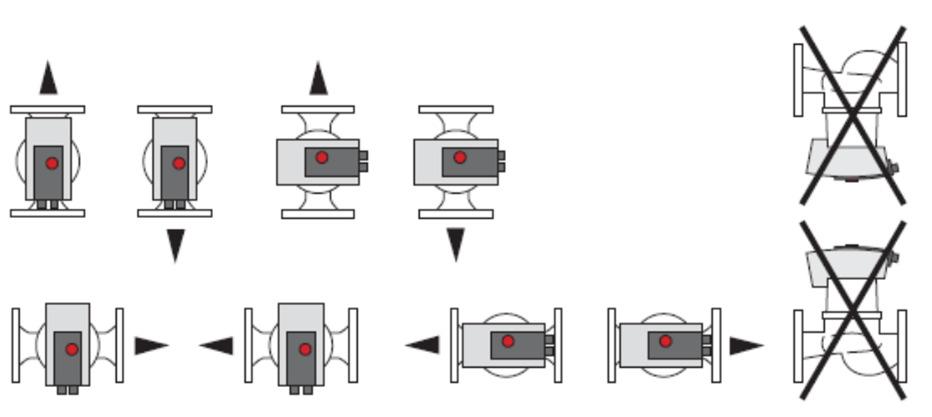

11 Temperatur givare Temperaturgivaren utgående varmvatten (BT100), installeras direkt efter värmeväxlaren (EP11) i varmvattenröret, enligt princip-schemat. Värmeväxlare Värmeväxlaren (EP11) installeras i rörsystemet enligt principschemat. S1 uttaget kopplas till röret från beredare/värmepump S2 uttaget kopplas till röret mot cirkulationspumpen S3 uttaget kopplas till kallvattnet S4 uttaget kopplas till utgående varmvattenröret, där automatikens temperatur givare (BT100) installeras Cirkulationspump Cirkulationspumpen (GP50) installeras efter värmeväxlaren, enligt principschemat. Följ cirkulationspump leverantörens installationsanvisningar. Tag i beaktande säkerhetsavstånd: - sugsidan 5 x rördimension - trycksidan 2 x rördimension. På värmeväxlaren installeras medföljande isolering. Vid behov kan tillbehöret golvstativ användas vid installationen. Se tillbehör i slutet av anvisningen. Linjereglerventil Linjereglerventilen (RN25) installeras enligt principschemat. Ventilen ställs in så att cirkulationspumpen minskar på varvtalet, då det inte finns behov att värma varmvattnet. Preliminärt förinställnings värde 0,1 öppet. 11

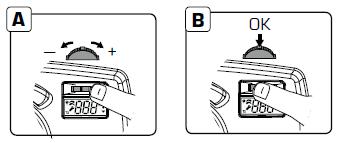

12 Elinkoppling Cirkulationspumpens el koppling: L = fas PE = jord N = noll SSM = larmutgång Cirkulationspumpens el matning från elskåpet. Cirkulationspumpen körs med reglersättet konstant differenstrycks börvärde. Preliminär inställning 3,0 3,5. Se cirkulationspumps leverantörens anvisning. Från SSM uttaget kan hämtas larm från cirkulationspumpen till t.ex. byggautomatiken. Elinkoppling till blandventilens reglerdon: Reglerdonet installeras på blandventilen. Se leverantörens anvisning. Reglerdonet kopplas till stickkontakt med medföljande transformator. 2. Ställ in temperaturen: - för väljaren till höger eller vänster, bild A - tryck in väljaren för att bekräfta valet, bild B Programmering av automatiken. 1. Reglerdonet gångriktning: - välj reglerdonets gångriktning genom att föra väljaren till höger eller vänster - anslut spänning till reglerdonet - vänta ytterligare 2 sekunder innan väljaren släpps. Rätt gångriktning är nu vald 12

13 Principschema VIKTIGT! Observera installationssättet på T-stycke A, B ja C. Bild 1. Principschema varmvatten laddgrupp Bild 1. Principschema varmvatten laddgrupp. Seriekoppling av två beredare. -QN50 -FQ1 -BT100 -GP12 -EP11 -RN25 Laddventil Blandventil med automatik och reglerdon Framledningsgivare varmvatten Cirkulationspump Värmeväxlare Linjereglerventil -CP10 / -CP11 Beredare -BT7 Varmvatten toppgivare -BT6 Varmvatten laddgivare -XD1 / -XD2 Kopplingsbox för elstav -EB2 / -EB3 Elstav Modell Nominellt laddflöde Rörstorlek P1, koppar/zink Rörstorlek P2, koppar/zink 1-komp. l/s 2-komp. l/s 1-komp 2-komp Modell Flöde, l/s Rörstorlek F ,27 0,54 28 / 28 mm 28 / 28 mm 165 kw 1,3 54 / 42 mm F ,37 0,73 28 / 28 mm 35 / 28 mm 255 kw 1,9 54 / 42 mm F ,47 0,93 28 / 28 mm 42 / 35 mm 395 kw 2,9 63 / 54 mm F ,67 1,34 35 / 28 mm 54 / 42 mm 13

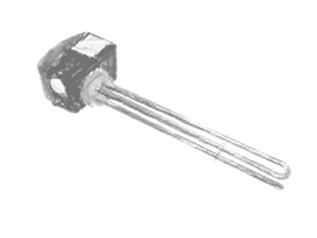

14 Tillbehör Golvstativ för värmeväxlaren För varmvatten laddgrupperna 165 kw och 255 kw används ett golvstativ av modell CB60. Stativet är 124mm hög. Mått H i bild 3. Artikel-nr Beredare och el tillsats Som varmvatten beredare (CP10, CP11) används modellerna NIBE UKV20-500, UKV samt UKV Beredaren har ett uttag för elstav. Rekommenderas att alltid installera en elstav i beredaren för service tillfällen. Elstaven kopplas till el centralen. Bild 3. CB60 golvstativ För varmvatten laddgrupp 395 kw används golvstativ av modell CB112. Stativet skruvas fast i växlaren. Dess höjd är 195 mm, mått X i bild 4. Justerbara fötterna höjer därpå mm. Stativets bredd är 269 mm, mått Y. Installationsdjup för stativet är 324 mm, mått Z. Artikel-nr Artikel Art-nr VVS-nr Beredare UKV Beredare UKV Beredare UKV Elstav UTT kw 2" Elstav UTT kw 2" Elstav UKT kw 2" Kopplingsbox CU3N Bild 4. CB60 golvstativ 14

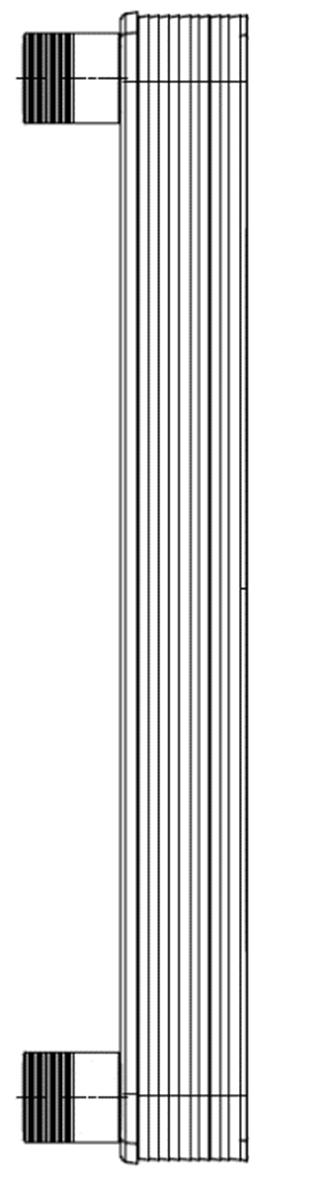

15 Teknisk information Varmvatten laddgrupp 165 kw 255 kw 395 kw Laddventil QN50 invändig gänga 1¼ invändig gänga 1¼ invändig gänga 1¼ Blandventil FQ1 invändig gänga 1¼ invändig gänga 1¼ invändig gänga 2 Cirkulationspump GP12 utvändig gänga 1½ utvändig gänga 1½ utvändig gänga 1½ Linjereglerventil RN25 invändig gänga ¾ invändig gänga ¾ invändig gänga ¾ Värmeväxlare EP11 S1/S2 utv. gänga 1¼ S3/S4 utv. gänga 1 1/S2 utv. gänga 1¼ S3/S4 utv. gänga 1 1/S2 utv. gänga 2 S3/S4 utv. gänga 2 Växlare, dim. flöde sekundär 1,3 l/s 1,9 l/s 2,9 l/s Växlare, tryckfall sekundär 20,1 kpa 20,0 kpa 20,2 kpa Växlare, isoleringens mått 260 x 590 x 180 mm 260 x 590 x 180 mm 250 x 670 x 240 mm Bild 5. Mått värmeväxlare 165 kw Bild 6. Mått värmeväxlare 255 kw Bild 7 Mått värmeväxlare 395 kw NIBE Energy Systems Oy Juurakkotie 3, Vantaa puh info@nibe.fi 15
