Sijoita ulkoyksikkö siten, että se on mahdollisimman hyvin tuulelta suojassa. Tämä edesauttaa laitteen toimintaa sulatusvaiheessa.

Koko: px

Aloita esitys sivulta:

Download "Sijoita ulkoyksikkö siten, että se on mahdollisimman hyvin tuulelta suojassa. Tämä edesauttaa laitteen toimintaa sulatusvaiheessa."

Kauko Majanlahti
8 vuotta sitten
Katselukertoja:

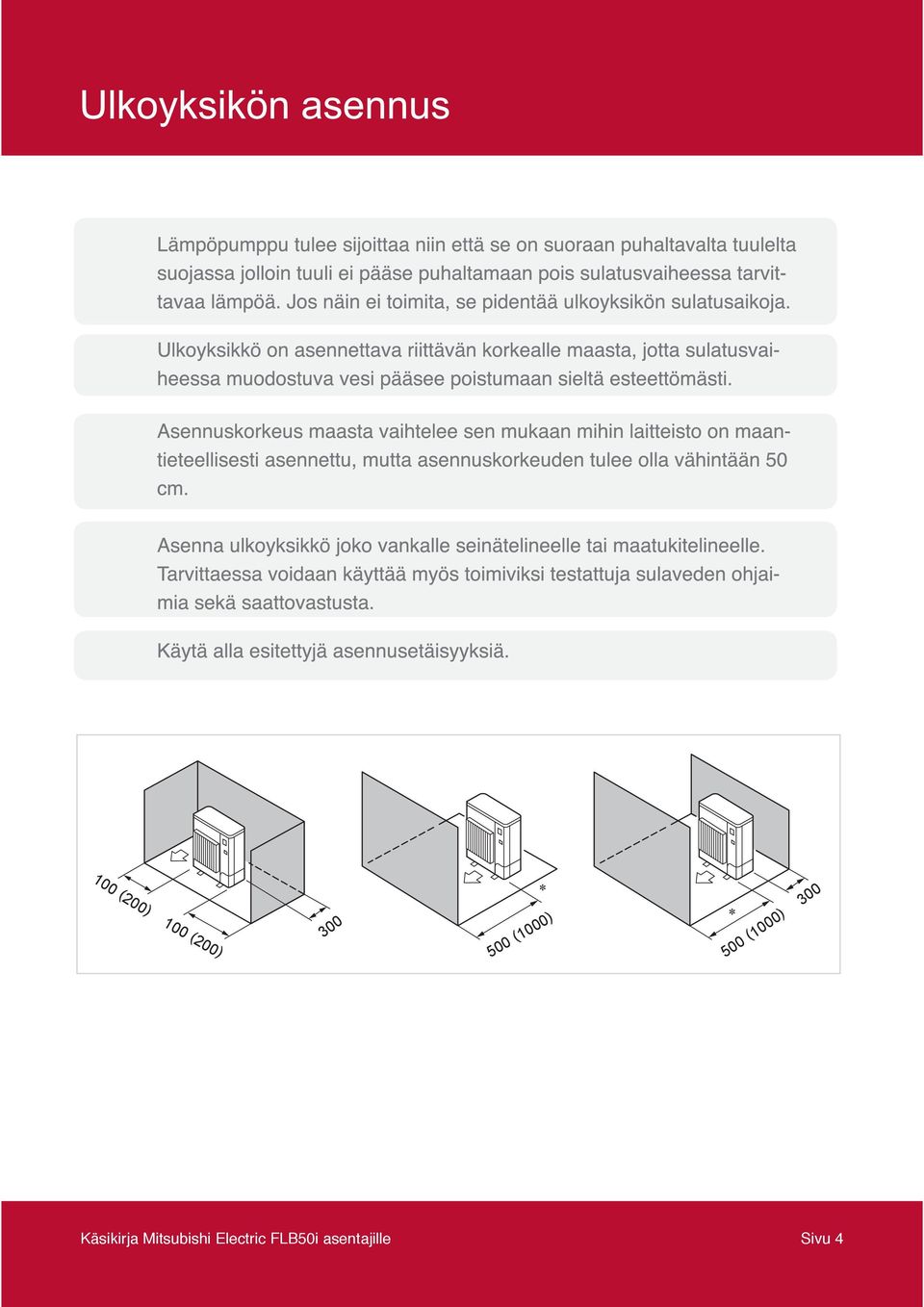

2 OSA 1 Sivu 4 Ulkoyksikön asennus Sijoita ulkoyksikkö siten, että se on mahdollisimman hyvin tuulelta suojassa. Tämä edesauttaa laitteen toimintaa sulatusvaiheessa. OSA 2 Sivu 5 Putkiston asennus Liitä putket varaajan paluulinjaan sivulla 5 olevan kuvan mukaisesti. Tämän lämpöpumpun kytkeminen suoraan varaajaan lämpimän käyttöveden tekoa ajatellen ei ole suotavaa. Varmista että varaajan tilavuus on noin L. Tämä edesauttaa sulatustoimintoa. OSA 3 Sivu 7 Ohjausyksikkö Asenna ohjausyksikkö FTC2 (PAC-IF031B-E) ja langallinen kaukosäädin sopivaan kohtaan sisällä ja kiinnitä anturi TH1 menovesiputkeen. Vedä 16A:n sähkösyöttö suoraan ulkoyksikölle (230V/~1/50). Kaapelin johtimet S1/S2/S3 ja suojamaa vedetään ulkoyksiköltä ohjausyksikölle värejä sekoittamatta. Ohjausyksikölle ei tule vetää erillistä syöttöä liittimiin L/N vaan se saa jännitteen liittimiin S1/S2/S3 ulkoyksiköltä. Ennen jännitteen kytkemistä tulee piirikortin dip-kytkinten olla oikeissa asennoissa. OSA 4 Sivu 10 Lämpökäyrä Kytke virta ja paina On/Off nappia niin pitkään että kaukosäätimen näytölle, vasemmalle puolelle tulee Heating Eco näkymä. Kysy asiakkaaltasi missä ulkolämpötilassa olemassa olevan poistoilmalämpöpumpun sähkövastus kytkeytyy päälle. Aseta sitten ulkolämpötilatermostaatti 1 C:n yli tämän saavuttaaksesi parhaan mahdollisen säästön. Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 2

Tämän lämpöpumpun kytkeminen suoraan varaajaan lämpimän käyttöveden tekoa ajatellen ei ole suotavaa. Varmista että varaajan tilavuus on noin 75 100 L. Tämä edesauttaa sulatustoimintoa.

3 OSA 5 Sivu 12 Säätämisneuvot loppukuluttajalle Neuvo asiakastasi miten säätää lämpökäyrää kaukosäätimestä ja miten diagrammi piirretään. Tämä siksi, että loppukuluttaja tietää miten toimia jos talossa ei lämpö riitä. Näytä myös miten lianerotin puhdistetaan jotta veden virtaus ei häiriinny. OSA 6 Sivu 13 Taloudellinen käyttö Ulkoyksiköltä on valittavissa joko taloudellinen tai tehokas toimintatapa käyttöveden lämmittämiseen. OSA 7 Vianhaku Sivu 14 OSA 8 Tekniset tiedot Sivu 16 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 3

Näytä myös miten lianerotin puhdistetaan jotta veden virtaus ei häiriinny.

4 100 (200) 100 (200) (1000) 500 (1000) 300 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 4

5 Putkiston asennus Nibe frånluftspump 310P / 360P / 410P Utomhustermostat Kontroll PAR W21 PAC PAC-IF031B-E IS 031-B-E Utomhusdel PowerInverter PUHZ W 50 VH Elmatning 230V / 50Hz 16 A Röravstånd mellan avstick till VP, skall vara minst 10 X rördiameter (huvudstam). Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 5

VH Elmatning 230V / 50Hz 16 A Röravstånd mellan avstick till VP, skall vara

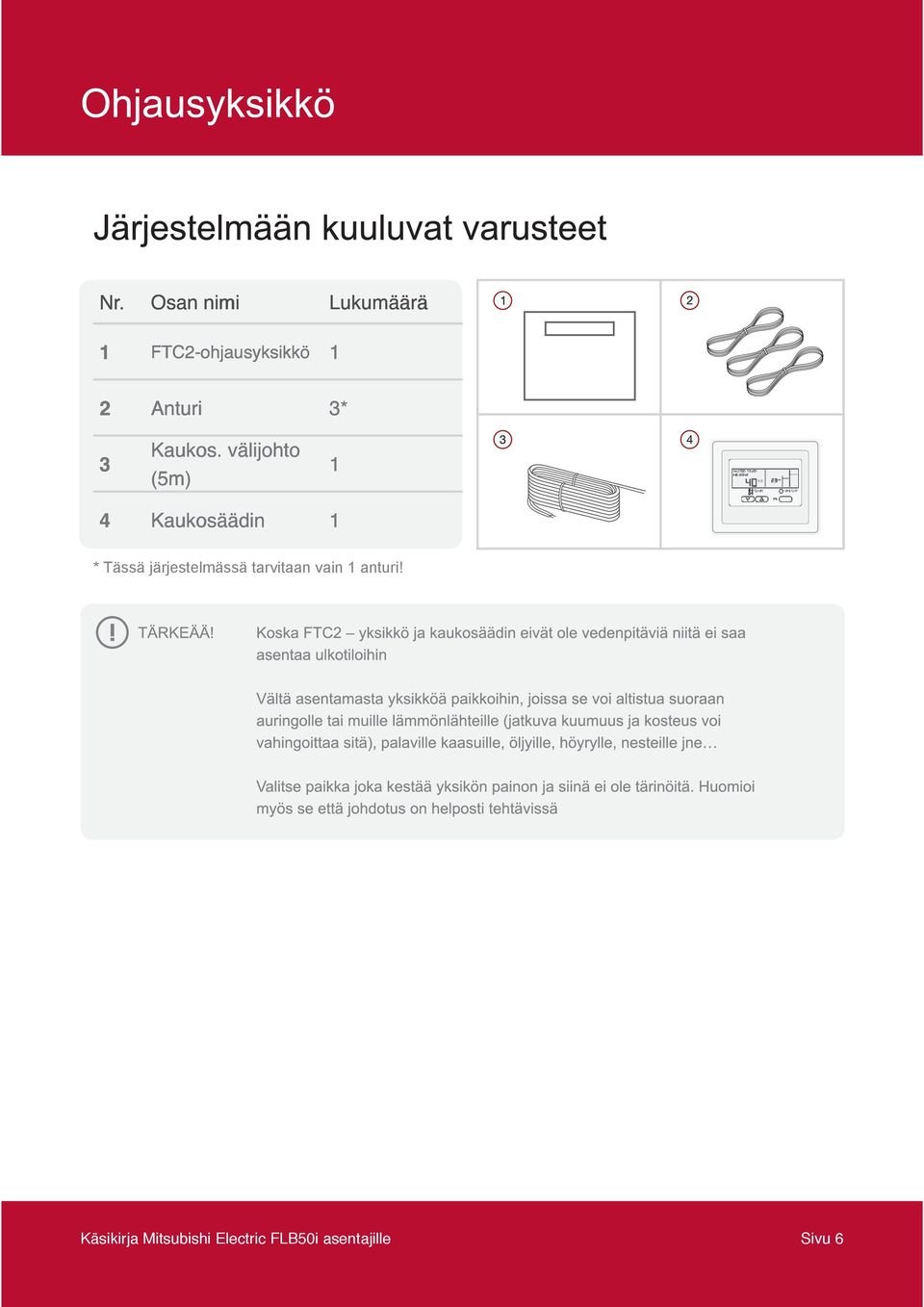

6 Nr. Osan nimi Lukumäärä 1 FTC2-ohjausyksikkö 1 2 Anturi 3* 3 Kaukos. välijohto (5m) 1 4 Kaukosäädin 1 * Tässä järjestelmässä tarvitaan vain 1 anturi! Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 6

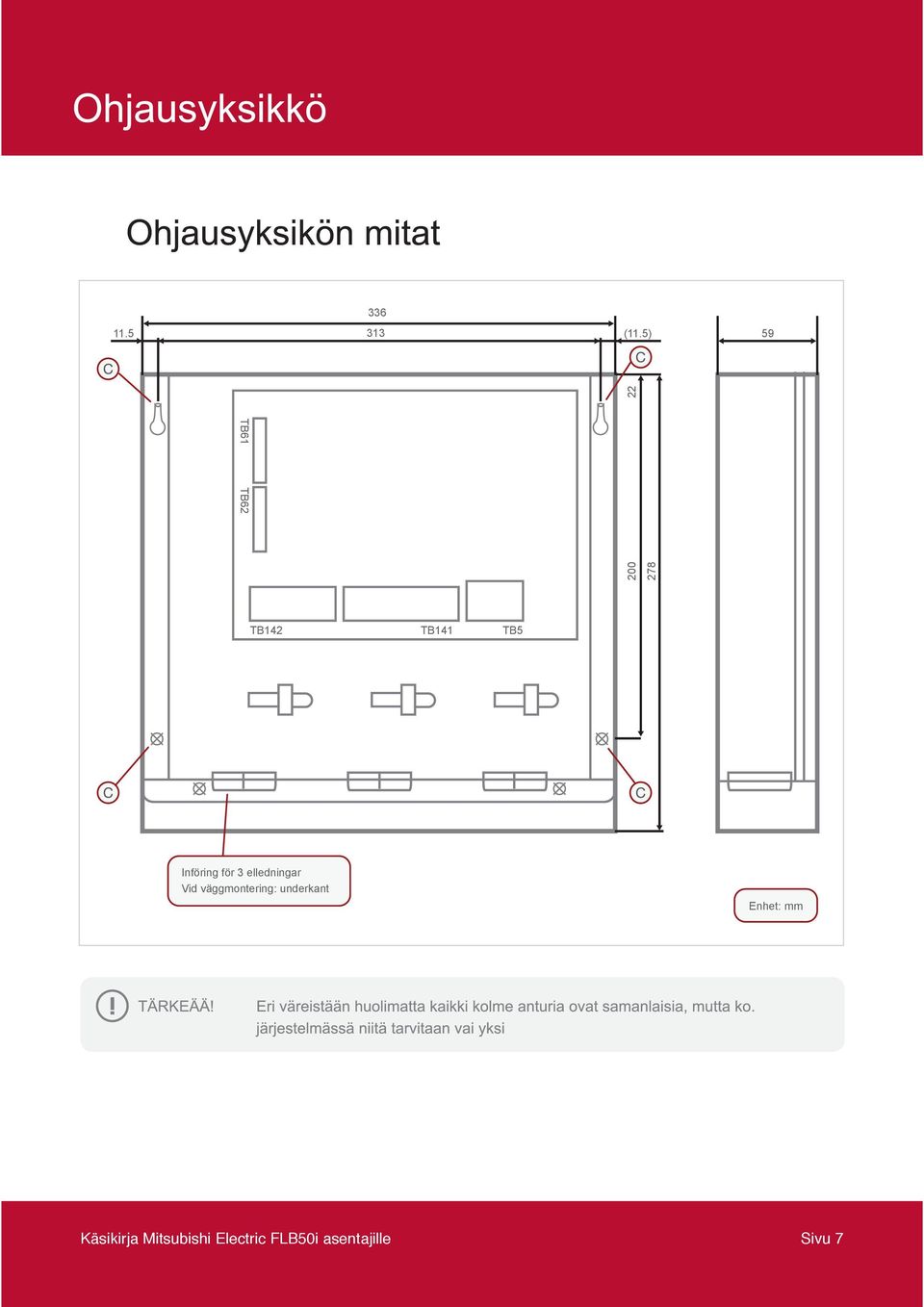

7 (11.5) 59 TB61 TB TB142 TB141 TB5 Införing för 3 elledningar Vid väggmontering: underkant Enhet: mm Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 7

8 16 amp 1-fas /N och Jord Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 8

9 A Nr 1 WATER TEMP HEATING B Nr 2 ON/OFF Nr 1 Nr 2 BÖRVÄRDE VÄRMEDRIFT BÖRVÄRDE VÄRME ECO BÖRVÄRDE VÄRME ECO BÖRVÄRDE VARMVATTEN BÖRVÄRDE FRYSSKYDD BÖRVÄRDE KYLDRIFT TEMP DIFFERENS VÄRME TEMP DIFFERENS KYLA Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 9

VARMVATTEN BÖRVÄRDE FRYSSKYDD BÖRVÄRDE KYLDRIFT TEMP DIFFERENS

10 +60 Framledningstemperatur ºC Nr 1 Nr Utomhustemperatur Ulkolämpötila C ºC Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 10

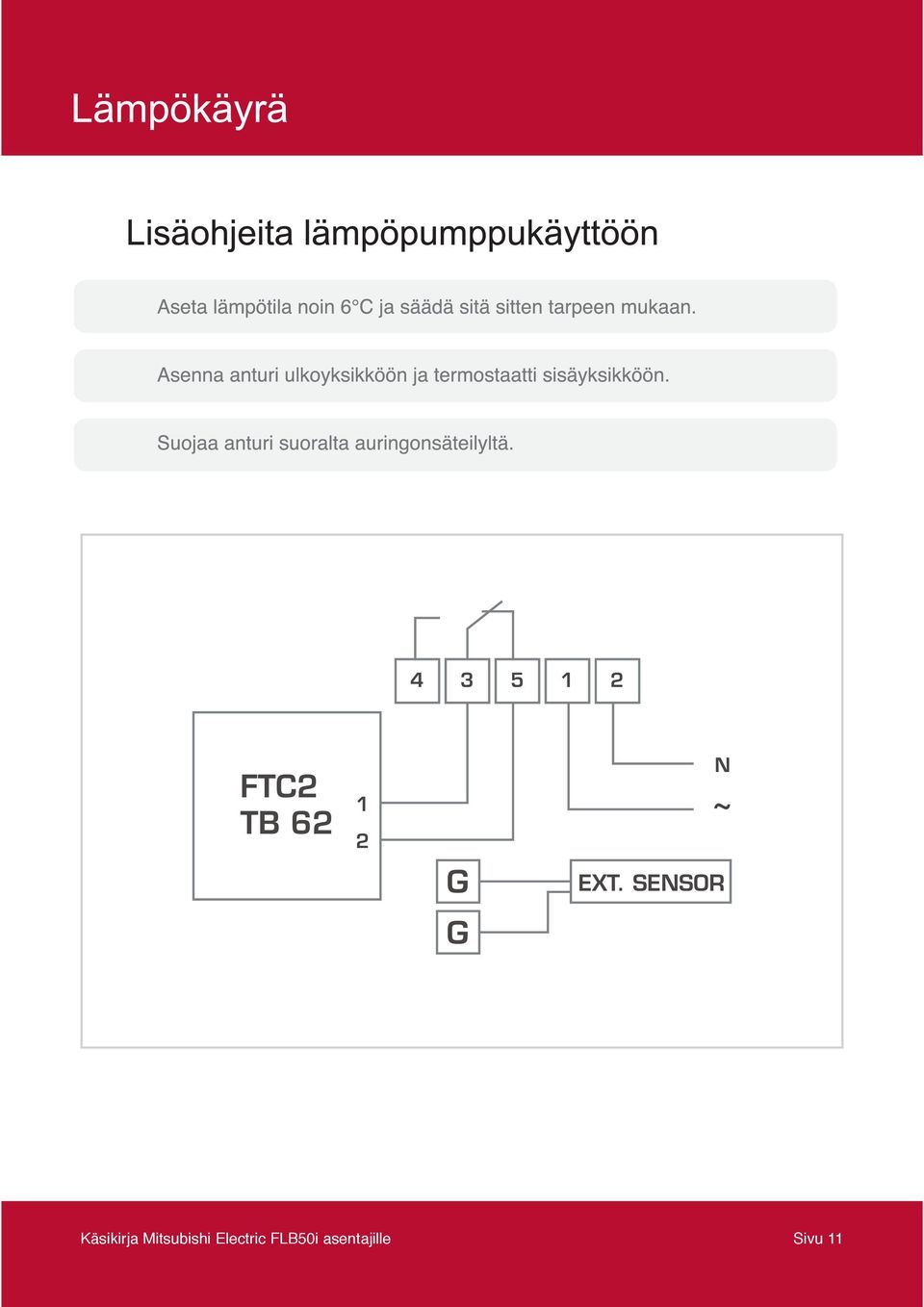

11 FTC2 TB N ~ G EXT. SENSOR G Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 11

12 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 12

13 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 13

14 Vianhaku Näyttö Kompressorinlämmitys Kompressori 4-tieventtiili Paisuntaventtiili Päällä Päällä Päällä Päällä 4 - Päällä Päällä - Päällä 6 - Päällä Päällä Päällä Päällä Päällä 8 Päällä A Päällä - Päällä - Näyttö O Cv H d Käyntitila Pois päältä Jäähdytys Lämmitys Sulatus Näyttö Käyntitila 0 Ulkoyksikkö 1 Ohjauskortti FTC2 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 14

Päällä 8 Päällä - - - A Päällä - Päällä - Näyttö O Cv H d Käyntitila Pois päältä Jäähdytys Lämmitys Sulatus

15 Näyttö Vika Toimenpide U1 Epätavallisen korkea paine kylmäpiirissä Tarkista kiertovesipumppu ja lianerotin U2 Epätavallisen korkea kuumakaasulämpötila Ota yhteys huoltoliikkeeseen U3 Viallinen kuumakaasuanturi TH4 Ota yhteys huoltoliikkeeseen U4 Viallinen anturi TH3, TH32, Th6, TH7, TH8 Ota yhteys huoltoliikkeeseen U5 Korkea lämpötila Anna kompressorin jäähtyä ja yritä uudestaan U6 Virheellisiä tietoja virtalähteestä/piirikortilta Ota yhteys huoltoliikkeeseen U7 Matalasta kuumakaasulämpötilasta johtuva ylikuumeneminen Ota yhteys huoltoliikkeeseen U8 Vika puhallinmoottorissa Puhdista liasta U9 Jännitehäiriö/viallinen ampeerianturi Ota yhteys huoltoliikkeeseen Ud Kompressorin ylikuumeneminen Anna kompressorin jäähtyä ja yritä uudestaan UF Voimakas virtapiikki / kompressori suljettu Ota yhteys huoltoliikkeeseen UH Viallinen ampeerianturi Ota yhteys huoltoliikkeeseen UP Liian korkea käyntivirta Ota yhteys huoltoliikkeeseen P6 Korkea paine kylmäainepiirissä Ota yhteys huoltoliikkeeseen P8 Korkea kuumakaasulämpötila Ota yhteys huoltoliikkeeseen UE Viallinen kuumakaasuanturi TH4 Ota yhteys huoltoliikkeeseen PE Viallinen anturi TH3, TH32, TH6, TH7, TH8 Katkaise virta / laske lämpötilaa Ed Epätavallinen lämpötila Tarkista viestikaapelien kytkennät uudelleen Hälytyksen poiskuittaus: Katkaise virransyöttö ja odota 1 minuutti. Kytke virransyöttö takaisin. Tapahtuneet hälytykset tallennetaan muistiin ja huoltoteknikko voi tarkistaa ne jälkeenpäin. Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 15

Virheellisiä tietoja virtalähteestä/piirikortilta Ota yhteys huoltoliikkeeseen U7 Matalasta kuumakaasulämpötilasta johtuva ylikuumeneminen Ota yhteys huoltoliikkeeseen U8 Vika puhallinmoottorissa

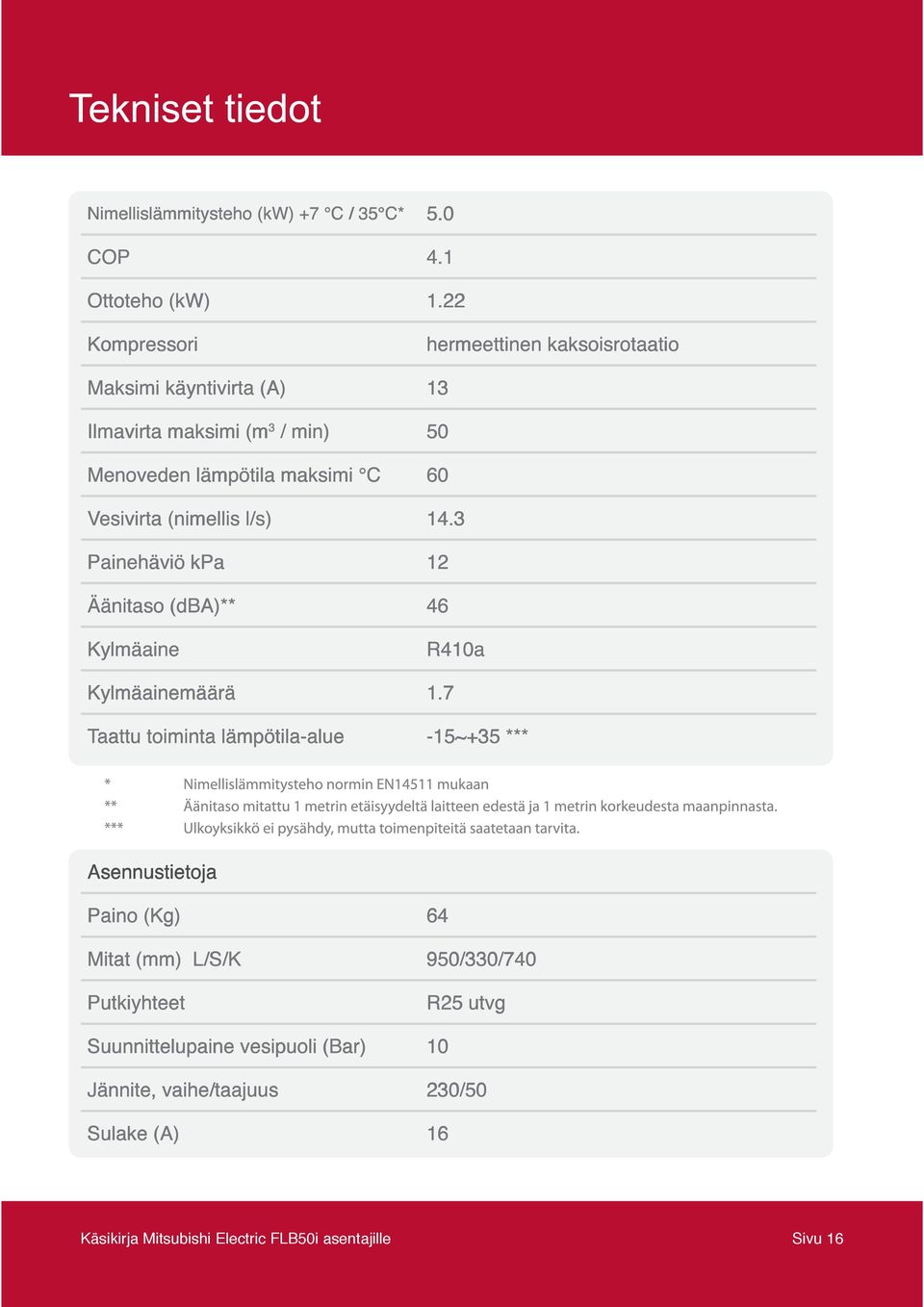

16 Nimellislämmitysteho (kw) +7 C / 35 C* 5.0 COP 4.1 Ottoteho (kw) 1.22 Kompressori hermeettinen kaksoisrotaatio Maksimi käyntivirta (A) 13 Ilmavirta maksimi (m 3 / min) 50 Menoveden lämpötila maksimi C 60 Vesivirta (nimellis l/s) 14.3 Painehäviö kpa 12 Äänitaso (dba)** 46 Kylmäaine R410a Kylmäainemäärä 1.7 Taattu toiminta lämpötila-alue -15~+35 *** Asennustietoja Paino (Kg) 64 Mitat (mm) L/S/K 950/330/740 Putkiyhteet R25 utvg Suunnittelupaine vesipuoli (Bar) 10 Jännite, vaihe/taajuus 230/50 Sulake (A) 16 Käsikirja Mitsubishi Electric FLB50i asentajille Sivu 16

Vesivirta (nimellis l/s) 14.3 Painehäviö kpa 12 Äänitaso (dba)** 46 Kylmäaine R410a Kylmäainemäärä 1.

17 Tiilenlyöjänkuja 9 A Vantaa Puh. (09) info@scanoffice.fi Jari Kankaanranta myyntipäällikkö, Järjestelmätuotteet Puh. (09) jari.kankaanranta@scanof ce. Teijo Syväkangas tekninen asiakaspalvelupäällikkö, Järjestelmätuotteet Puh. (09) teijo.syvakangas@scanof ce.

(09) 290 22423 jari.kankaanranta@scanof ce.
