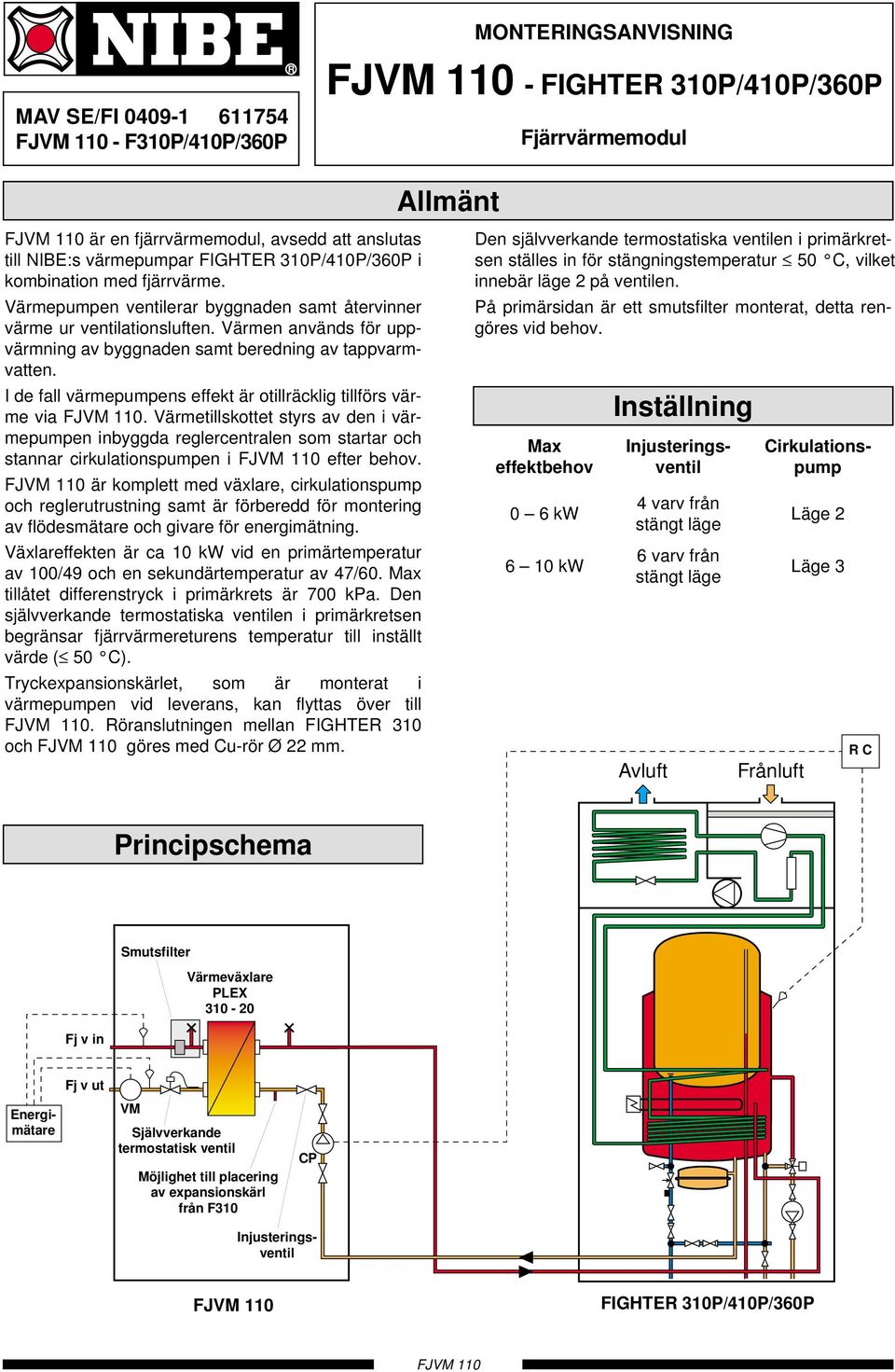

1 MONTEINGSANVISNING MAV SE/FI F310P/410P/360P - FIGHTE 310P/410P/360P Fjärrvärmemodul är en fjärrvärmemodul, avsedd att anslutas till NIBE:s värmepumpar FIGHTE 310P/410P/360P i kombination med fjärrvärme. Värmepumpen ventilerar byggnaden samt återvinner värme ur ventilationsluften. Värmen används för uppvärmning av byggnaden samt beredning av tappvarmvatten. I de fall värmepumpens effekt är otillräcklig tillförs värme via. Värmetillskottet styrs av den i värmepumpen inbyggda reglercentralen som startar och stannar cirkulationspumpen i efter behov. är komplett med växlare, cirkulationspump och reglerutrustning samt är förberedd för montering av flödesmätare och givare för energimätning. Växlareffekten är ca 10 kw vid en primärtemperatur av 100/49 och en sekundärtemperatur av 47/60. Max tillåtet differenstryck i primärkrets är 700 kpa. Den självverkande termostatiska ventilen i primärkretsen begränsar fjärrvärmereturens temperatur till inställt värde ( 50 C). Tryckexpansionskärlet, som är monterat i värmepumpen vid leverans, kan flyttas över till. öranslutningen mellan FIGHTE 310 och göres med Cu-rör Ø 22 mm. Allmänt Den självverkande termostatiska ventilen i primärkretsen ställes in för stängningstemperatur 50 C, vilket innebär läge 2 på ventilen. På primärsidan är ett smutsfilter monterat, detta rengöres vid behov. Inställning Max Injusterings- Cirkulationseffektbehov ventil pump 0 6 kw 4 varv från stängt läge Läge kw 6 varv från stängt läge Läge 3 Avluft Frånluft C Principschema Fj v in Smutsfilter Värmeväxlare PLEX Injusteringsventil Energimätare Fj v ut VM Självverkande termostatisk ventil Möjlighet till placering av expansionskärl från F310 CP FIGHTE 310P/410P/360P FIGHTE 310

2 2 öranslutning Montering av rörsats För att förbereda värmepumpen för fjärrvärmemodul FJVM110 behöver man en dockningssats (ingår i ). I denna ingår en rörsats bestående av ett rör med tillhörande rak klämringskoppling (dockningsrör) och en T-rörskoppling. Vid nyinstallation, gå direkt till punkt Töm pannan genom avtappningsventilen (51) (1/2" anslutning). Under tömningen skall säkerhetsventilen (52) vara öppen. 6. Dockningsröret (72) gängas in i den pluggade anslutningen (59) i pannans botten. 7. Ersätt vinkelkoppling (60) på vilken expansionskärlet är anslutet, med T-rörskopplingen (61). örsats Ställ strömbrytaren (8) i läge 0 och tag bort nedre frontluckan Stäng av avstängningsventilen för framledning i radiatorkretsen (44). 3. Stäng av avstängningsventilen för returledning i radiatorkrets (50). 4. Släpp ut trycket i pannan genom att öppna säkerhetsventilen (52) försiktigt. (atten vrides moturs för att öppna.) Anslut inkommande rör från FJVM till anslutning (92) och returledningen till anslutning (93).

3 Elanslutning 3 Elinstallation FIGHTE 310P/410P Vid fjärrvärmedrift skall inte elpatronen vara ansluten. Lossa därför elpatronkablarna vid elpatronen samt isolera och bunta ihop dem. Elpatronstyrningen i värmepumpen skall nu istället styra cirkulationspumpen i. Detta innebär att elpatronlampan i värmepumpens sifferfönster tänds när tillsatseffektbehov föreligger. Anslut därför kopplingsdosa (45) i till anslutning 1 (nolla), 3 (fas) och 6 (jord) på plint (11) i värmepumpen efter att ha avlägsnat bygeln mellan anslutning 1 och 2. Cirkulationspumpen i kommer att starta när tillsatseffektbehov föreligger i värmepumpen. Anslutning 3 är en styrd fas som endast är spänningssatt när ett tillsatseffektbehov föreligger. Elinstallation FIGHTE 360P Elinstallation i FIGHTE 360P sker på samma sätt som i FIGHTE 310P/410P. Dock med följande skillnader: Nollbygel på plint 11, mellan position 5 och 6 skall sitta kvar. Annars fås TB-larm. Kablarna från reläkortet (29) (relä 8,9 och 10) skall kopplas ihop och gemensamt kopplas till reservlägestermostaten (3). Annars startar pumpen i FJVM 110 endast då kontaktor 10 är dragen N N 3 29 Nolla Fas Jord Anslutning, fjärrvärmemodul. Måttskiss 70 * 110 Ställbar B 820 A * C Inom punktmarkerat område kan rördragning ej ske. A, B och C: Se avsnitt Anslutning i Komponentlista *Erforderligt utrymme för demontering av frontlucka.

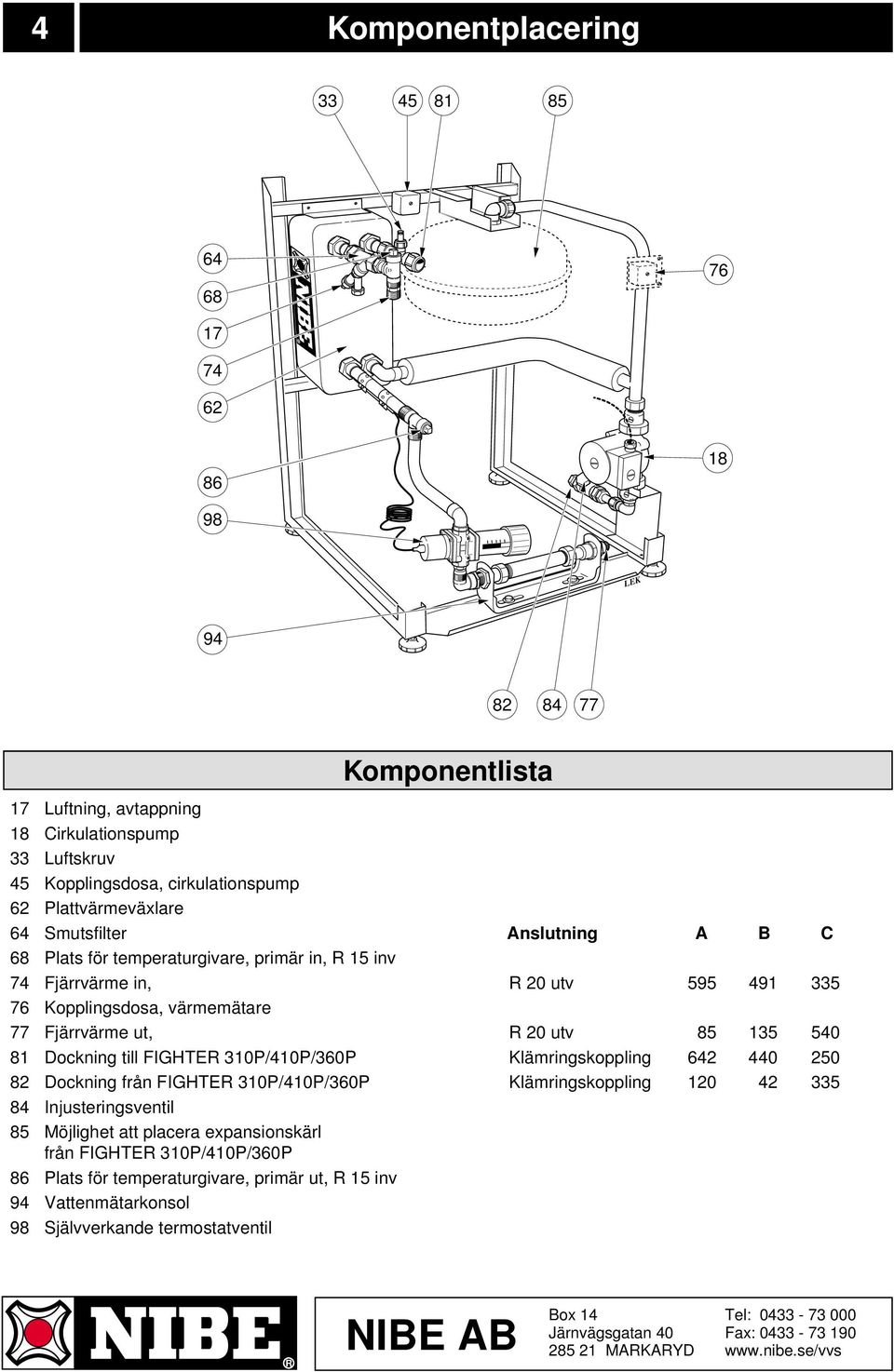

4 4 Komponentplacering Komponentlista 17 Luftning, avtappning 18 Cirkulationspump 33 Luftskruv 45 Kopplingsdosa, cirkulationspump 62 Plattvärmeväxlare 64 Smutsfilter Anslutning A B C 68 Plats för temperaturgivare, primär in, 15 inv 74 Fjärrvärme in, 20 utv Kopplingsdosa, värmemätare 77 Fjärrvärme ut, 20 utv Dockning till FIGHTE 310P/410P/360P Klämringskoppling Dockning från FIGHTE 310P/410P/360P Klämringskoppling Injusteringsventil 85 Möjlighet att placera expansionskärl från FIGHTE 310P/410P/360P 86 Plats för temperaturgivare, primär ut, 15 inv 94 Vattenmätarkonsol 98 Självverkande termostatventil NIBE AB Box 14 Järnvägsgatan MAKAYD Tel: Fax:

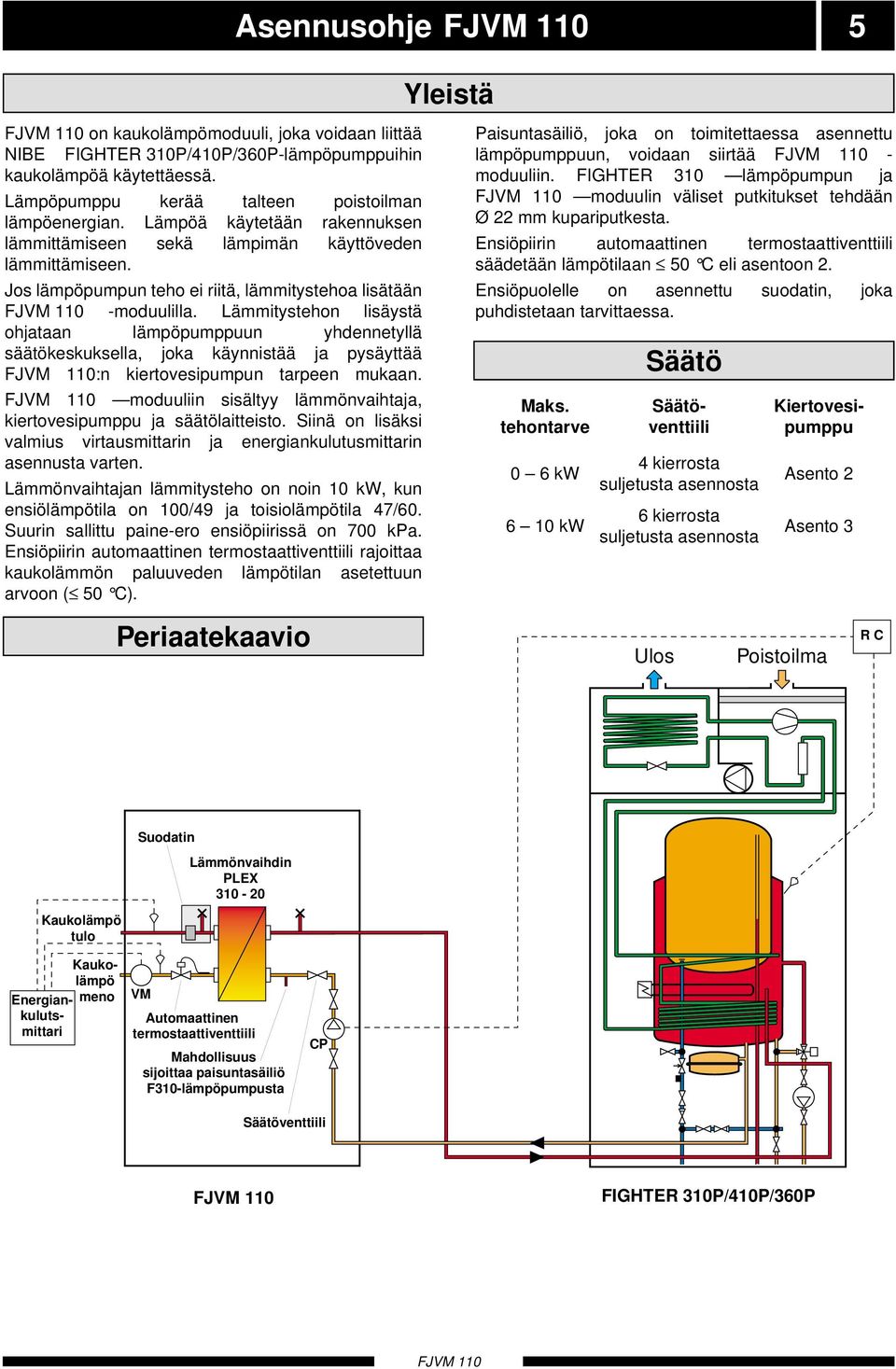

5 on kaukolämpömoduuli, joka voidaan liittää NIBE FIGHTE 310P/410P/360P-lämpöpumppuihin kaukolämpöä käytettäessä. Lämpöpumppu kerää talteen poistoilman lämpöenergian. Lämpöä käytetään rakennuksen lämmittämiseen sekä lämpimän käyttöveden lämmittämiseen. Jos lämpöpumpun teho ei riitä, lämmitystehoa lisätään -moduulilla. Lämmitystehon lisäystä ohjataan lämpöpumppuun yhdennetyllä säätökeskuksella, joka käynnistää ja pysäyttää :n kiertovesipumpun tarpeen mukaan. moduuliin sisältyy lämmönvaihtaja, kiertovesipumppu ja säätölaitteisto. Siinä on lisäksi valmius virtausmittarin ja energiankulutusmittarin asennusta varten. Lämmönvaihtajan lämmitysteho on noin 10 kw, kun ensiölämpötila on 100/49 ja toisiolämpötila 47/60. Suurin sallittu paine-ero ensiöpiirissä on 700 kpa. Ensiöpiirin automaattinen termostaattiventtiili rajoittaa kaukolämmön paluuveden lämpötilan asetettuun arvoon ( 50 C). Periaatekaavio Asennusohje 5 FINSK Yleistä Paisuntasäiliö, joka on toimitettaessa asennettu lämpöpumppuun, voidaan siirtää - moduuliin. FIGHTE 310 lämpöpumpun ja moduulin väliset putkitukset tehdään Ø 22 mm kupariputkesta. Ensiöpiirin automaattinen termostaattiventtiili säädetään lämpötilaan 50 C eli asentoon 2. Ensiöpuolelle on asennettu suodatin, joka puhdistetaan tarvittaessa. Säätö Maks. Säätö- Kiertovesitehontarve venttiili pumppu 0 6 kw 4 kierrosta suljetusta asennosta Asento kw 6 kierrosta suljetusta asennosta Asento 3 Ulos Poistoilma C Kaukolämpö tulo Suodatin Lämmönvaihdin PLEX Kaukolämpö Energian- meno kuluts- mittari VM Automaattinen termostaattiventtiili Mahdollisuus sijoittaa paisuntasäiliö F310-lämpöpumpusta CP Säätöventtiili FIGHTE 310 FIGHTE 310P/410P/360P

6 6 Putkiasennukset Putkien asennus Lämpöpumpun valmisteluun FJVM110- kaukolämpömoduulia varten tarvitaan liitossarja (sisältyy -moduuliin). Sarja koostuu putkesta, siihen kuuluvasta suorasta puserrusliittimestä (liitosputki) sekä T-putkiliittimestä. Uusasennuksissa siirry suoraan kohtaan Tyhjennä kattila tyhjennysventtiilin (51) kautta (1/2"-liitäntä). Tyhjennyksen aikana varoventtiilin (52) pitää olla auki. 6. Liitosputki (72) kierretään kattilan pohjassa olevaan kierreliitäntään (59). 7. Korvaa kulmaliitin (60), johon paisuntasäiliö on liitetty, T-putkiliittimellä (61). Putkisto Aseta katkaisin (8) asentoon 0 ja irrota alempi etuluukku Sulje lämpöpatteripiirin menoputken sulkuventtiili (44). 3. Sulje lämpöpatteripiirin paluuputken sulkuventtiili (50). 4. Päästä kattilassa oleva paine avaamalla varovasti varoventtiili (52). (Avaa kiertämällä käsipyörää vastapäivään) Liitä tuloputki FJVM-moduulista liitäntään (92) ja paluuputki liitäntään (93).

7 Sähköasennus 7 Kaukolämpökäytössä sähkövastus ei saa olla kytkettynä. Irrota siksi sähkövastuksen johtimet vastuksesta, eristä johtimet ja niputa ne Sähkövastuksen ohjaus lämpöpumpussa ohjaa nyt moduulin kiertovesipumppua. Tämä merkitsee, että sähkövastuksen merkkivalo lämpöpumpun näytössä syttyy, kun energianlisäykselle on tarvetta. Kytke siksi moduulin kytkentärasia (45) lämpöpumpun kytkentäriman (11) liitäntöihin 1 (nolla), 3 (vaihe) ja 6 (maatto), kun olet poistanut siltauksen liitäntöjen 1 ja 2 väliltä. -moduulin kiertovesipumppu käynnistyy, kun lämpöpumppu tarvitsee energianlisäystä. Liitäntä 3 on ohjattu vaihe, johon on kytketty jännite vain silloin, kun energianlisäystä tarvitaan. Sähköasennus FIGHTE 310P/410P Sähköasennus FIGHTE 360P FIGHTE 360P lämpöpumpun sähköasennus tehdään samalla tavoin kuin FIGHTE 310P/410P - pumppujen. Sähköasennuksessa on kuitenkin huomattava seuraavat erot: Siltaus kytkentäriman 11 paikkojen 5 ja 6 välillä jätetään paikalleen. Muuten saadaan TB-hälytys. Johtimet relekortilta (29) (releet 8, 9 ja 10) kytketään yhteen ja kytketään varapaikkatermostaattiin (3). Muuten moduulin pumppu käynnistyy vain, kun kosketin 10 on vedettynä N N Nolla Fas Vaihe Jord Maatto Liitäntä, kaukolämpömoduuli. Mittakaavio 70 * 110 A B Säädettävä Ställbar * C Putkia ei saa vetää varjostetulle alueelle. A, B ja C: Katso kohta Liitännät kohdassa Komponenttiluettelo *Etuluukun irrotuksen edellyttämä tila.

8 8 Komponenttien sijainti Komponenttiluettelo 17 Ilmanpoisto, tyhjennys 18 Kiertovesipumppu 33 Ilmaruuvi 45 Kytkentärasia, kiertovesipumppu 62 Levylämmönvaihdin 64 Suodatin Liitäntä A B C 68 Paikka lämpötilan anturille, ensiöpiirin tulo, 15 sisäp. 74 Kaukolämpö, tulo 20 ulk Kytkentärasia, lämpömittari 77 Kaukolämpö, meno 20 ulk Liitosputki FIGHTE 310P/410P/360P-lämpöpumppuun Puserrusliitin Liitosputki FIGHTE 310P/410P/360P-lämpöpumpusta Puserrusliitin Säätöventtiili 85 Mahdollisuus sijoittaa paisuntasäiliö FIGHTE 310P/410P/360P-lämpöpumpusta 86 Paikka lämpötilan anturille, ensiöpiirin meno, 15 sisäp. 94 Vesimittarin kannatin 98 Automaattinen termostaattiventtiili Haato Varaajat Pohjantähdentie 17, Vantaa NIBE AB:n sivuliike Puh: Faksi:
