1 Käyttöopas Vision 21i VisionV LUE TÄMÄ OPAS Tässä oppaassa on tärkeitä tietoja tämän laitteen turvallisesta käytöstä. Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen ALTO-laitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, selitä laitteen käyttö hänelle ensin perusteellisesti. Kaikki tässä oppaassa annetut ohjeet on annettu käyttäjän näkökulmasta laitteen takaa. Uusia oppaita on saatavana osoitteesta: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas Form No B-FI 6/00 CLARKE TECHNOLOGY Printed in the USA

2 Sisältö Käyttäjän turvaohjeet... 3 Johdanto ja koneen tekniset tiedot... 5 Laitteen kuljetus... 6 Symbolit, laitteissa Vision 21i ja Vision V... 7 Laitteen ohjauspaneeli, Vision 21i ja Vision V...8 Laitteen ohjaustoiminnot ja ominaisuudet... 9 Laitteen valmistelu käyttöä varten Laitteen valmistelu käyttöä varten Akkujen asennus Akkujen huolto Akkujen lataus Harjojen tai vetoalustojen asennus Harjojen tai vetoalustojen poisto Laitteen käyttöohjeet Imusuulakkeen käyttö Puhdasvesisäiliön täyttö Lattian puhdistus Laiteongelmien korjaus Kunnossapito Lisävarusteet Piirustukset ja osaluettelot Vision 21i -Vision V, takakannen piirustus...26 Osaluettelo Vision 21i -Vision V, järjestelmäpiirustus...28 Osaluettelo Vision 21i -Vision V, imusuulakkeen ja imusuulakkeen varren piirustus Osaluettelo Vision 21i -Vision V, harjakannen piirustus...32 Parts List Vision 21i -Vision V, pesuaine-/imujärjestelmän piirustus...34 Osaluettelo Vision 21i -Vision V, harjakotelo...36 Osaluettelo Vision 21i -Vision V, vaihtoehtoisen harjamoottoriasennelman (44809A) piirustus ja osaluettelo Vision 21i -Vision V, vaihtoehtoisen harjamoottorin (44809A) piirustus ja osaluettelo Vision 21i -Vision V, harjamoottorin (45037A) piirustus ja osaluettelo...40 Vision 21i -Vision V, pyörävedon (45038A) piirustus ja osaluettelo...41 Latauslaitteen piirustus ja osaluettelo Vision 21i -Vision V, imumoottori (44917A)...43 Vision 21i -Vision V, sähkökaavio Vision 21i -Vision V, liitäntäkaavio, laitteen etuosa Vision 21i -Vision V, liitäntäkaavio, laitteen takaosa Vision 21i -Vision V, liitäntäkaavio, takakannen sisäpuoli... Page -2- Clarke Technology Operator's Manual -Vision 21i - Vision V

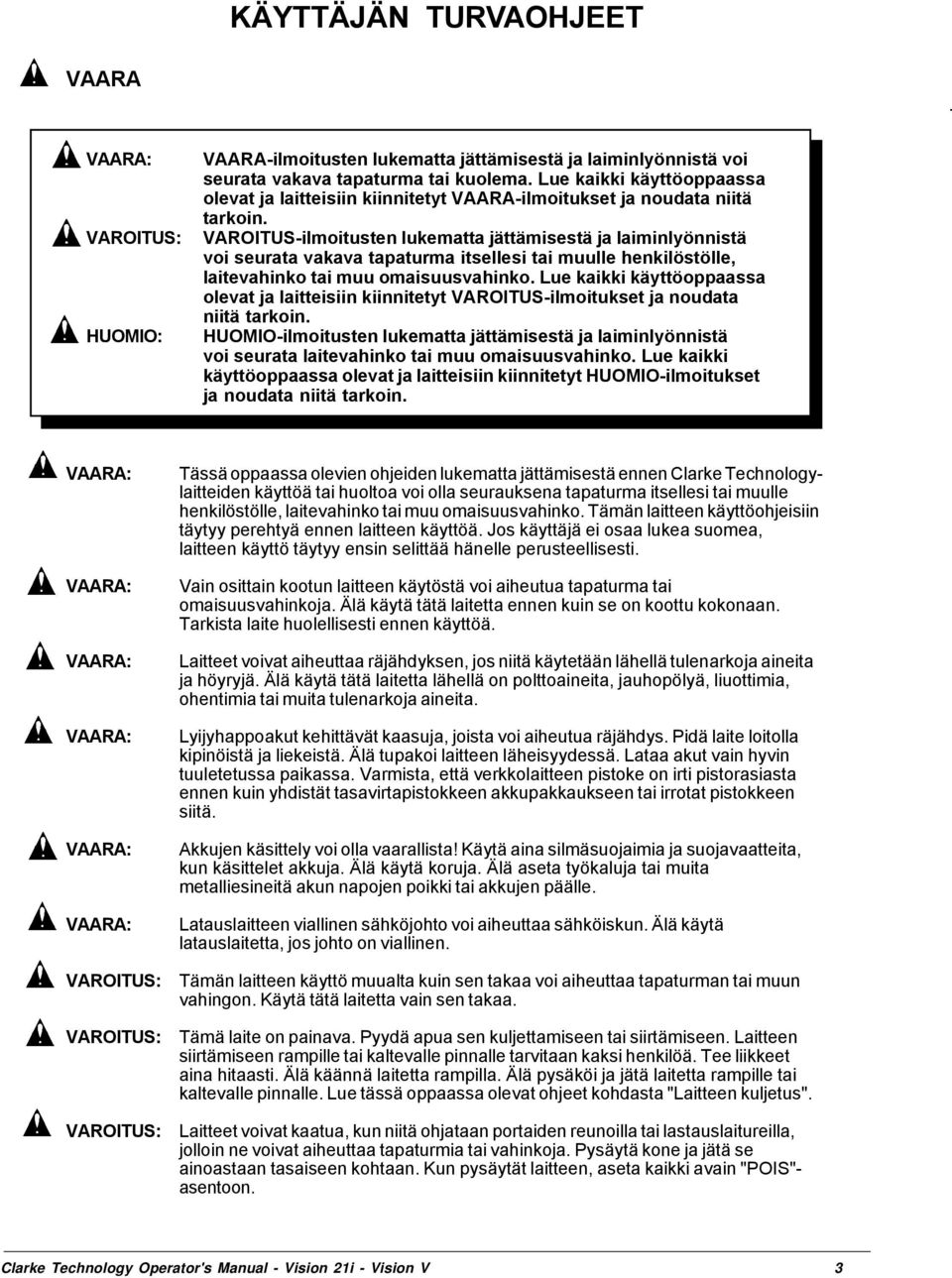

3 KÄYTTÄJÄN TURVAOHJEET VAARA VAARA: VAROITUS: HUOMIO: VAARA-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma tai kuolema. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAARA-ilmoitukset ja noudata niitä tarkoin. VAROITUS-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata vakava tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt VAROITUS-ilmoitukset ja noudata niitä tarkoin. HUOMIO-ilmoitusten lukematta jättämisestä ja laiminlyönnistä voi seurata laitevahinko tai muu omaisuusvahinko. Lue kaikki käyttöoppaassa olevat ja laitteisiin kiinnitetyt HUOMIO-ilmoitukset ja noudata niitä tarkoin. VAARA: VAARA: VAARA: VAARA: VAARA: VAARA: VAROITUS: VAROITUS: VAROITUS: Tässä oppaassa olevien ohjeiden lukematta jättämisestä ennen Clarke Technologylaitteiden käyttöä tai huoltoa voi olla seurauksena tapaturma itsellesi tai muulle henkilöstölle, laitevahinko tai muu omaisuusvahinko. Tämän laitteen käyttöohjeisiin täytyy perehtyä ennen laitteen käyttöä. Jos käyttäjä ei osaa lukea suomea, laitteen käyttö täytyy ensin selittää hänelle perusteellisesti. Vain osittain kootun laitteen käytöstä voi aiheutua tapaturma tai omaisuusvahinkoja. Älä käytä tätä laitetta ennen kuin se on koottu kokonaan. Tarkista laite huolellisesti ennen käyttöä. Laitteet voivat aiheuttaa räjähdyksen, jos niitä käytetään lähellä tulenarkoja aineita ja höyryjä. Älä käytä tätä laitetta lähellä on polttoaineita, jauhopölyä, liuottimia, ohentimia tai muita tulenarkoja aineita. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä laite loitolla kipinöistä ja liekeistä. Älä tupakoi laitteen läheisyydessä. Lataa akut vain hyvin tuuletetussa paikassa. Varmista, että verkkolaitteen pistoke on irti pistorasiasta ennen kuin yhdistät tasavirtapistokkeen akkupakkaukseen tai irrotat pistokkeen siitä. Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Älä käytä koruja. Älä aseta työkaluja tai muita metalliesineitä akun napojen poikki tai akkujen päälle. Latauslaitteen viallinen sähköjohto voi aiheuttaa sähköiskun. Älä käytä latauslaitetta, jos johto on viallinen. Tämän laitteen käyttö muualta kuin sen takaa voi aiheuttaa tapaturman tai muun vahingon. Käytä tätä laitetta vain sen takaa. Tämä laite on painava. Pyydä apua sen kuljettamiseen tai siirtämiseen. Laitteen siirtämiseen rampille tai kaltevalle pinnalle tarvitaan kaksi henkilöä. Tee liikkeet aina hitaasti. Älä käännä laitetta rampilla. Älä pysäköi ja jätä laitetta rampille tai kaltevalle pinnalle. Lue tässä oppaassa olevat ohjeet kohdasta "Laitteen kuljetus". Laitteet voivat kaatua, kun niitä ohjataan portaiden reunoilla tai lastauslaitureilla, jolloin ne voivat aiheuttaa tapaturmia tai vahinkoja. Pysäytä kone ja jätä se ainoastaan tasaiseen kohtaan. Kun pysäytät laitteen, aseta kaikki avain "POIS"- asentoon. Clarke Technology Operator's Manual - Vision 21i - Vision V 3

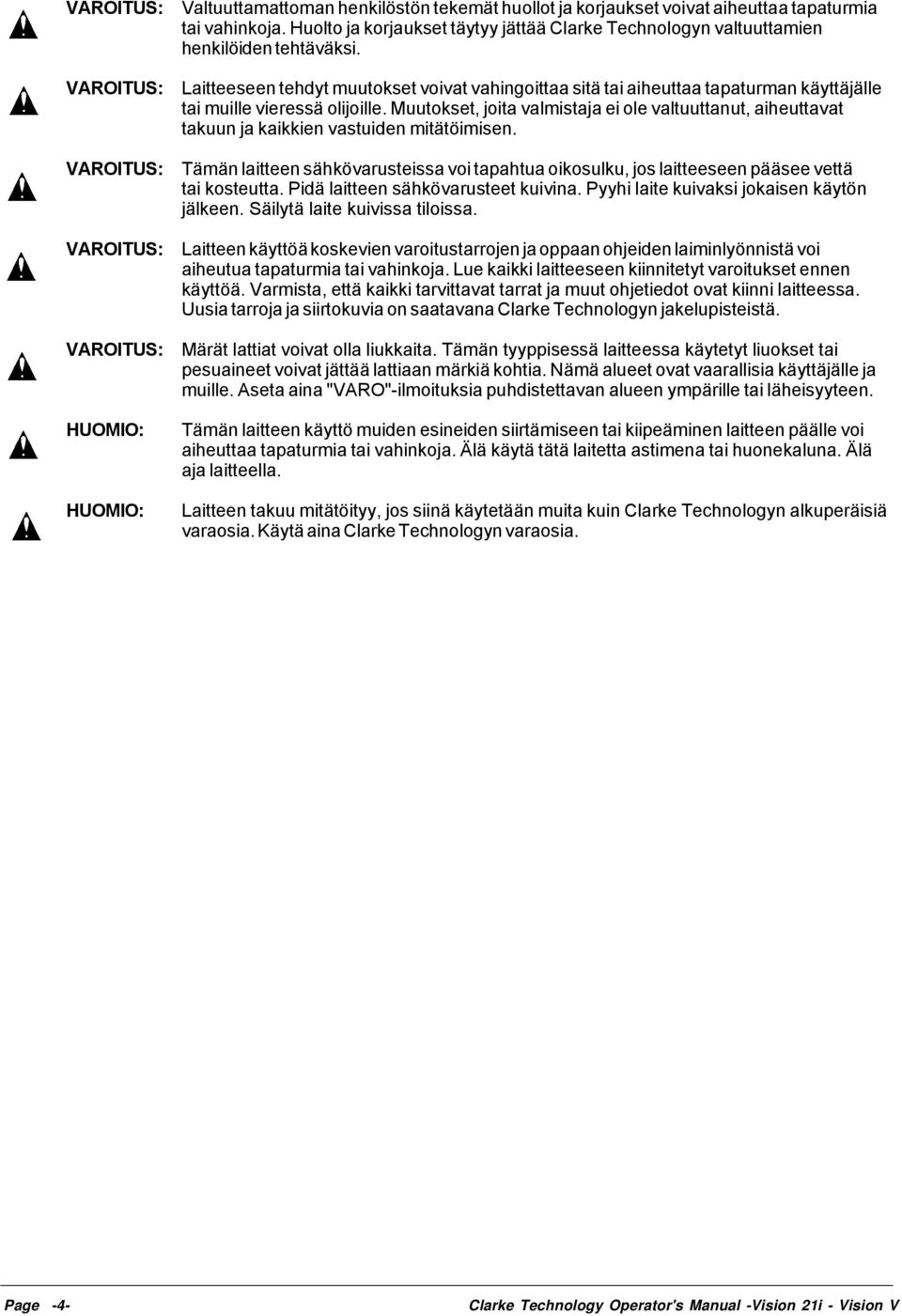

4 VAROITUS: VAROITUS: VAROITUS: VAROITUS: VAROITUS: HUOMIO: HUOMIO: Valtuuttamattoman henkilöstön tekemät huollot ja korjaukset voivat aiheuttaa tapaturmia tai vahinkoja. Huolto ja korjaukset täytyy jättää Clarke Technologyn valtuuttamien henkilöiden tehtäväksi. Laitteeseen tehdyt muutokset voivat vahingoittaa sitä tai aiheuttaa tapaturman käyttäjälle tai muille vieressä olijoille. Muutokset, joita valmistaja ei ole valtuuttanut, aiheuttavat takuun ja kaikkien vastuiden mitätöimisen. Tämän laitteen sähkövarusteissa voi tapahtua oikosulku, jos laitteeseen pääsee vettä tai kosteutta. Pidä laitteen sähkövarusteet kuivina. Pyyhi laite kuivaksi jokaisen käytön jälkeen. Säilytä laite kuivissa tiloissa. Laitteen käyttöä koskevien varoitustarrojen ja oppaan ohjeiden laiminlyönnistä voi aiheutua tapaturmia tai vahinkoja. Lue kaikki laitteeseen kiinnitetyt varoitukset ennen käyttöä. Varmista, että kaikki tarvittavat tarrat ja muut ohjetiedot ovat kiinni laitteessa. Uusia tarroja ja siirtokuvia on saatavana Clarke Technologyn jakelupisteistä. Märät lattiat voivat olla liukkaita. Tämän tyyppisessä laitteessa käytetyt liuokset tai pesuaineet voivat jättää lattiaan märkiä kohtia. Nämä alueet ovat vaarallisia käyttäjälle ja muille. Aseta aina "VARO"-ilmoituksia puhdistettavan alueen ympärille tai läheisyyteen. Tämän laitteen käyttö muiden esineiden siirtämiseen tai kiipeäminen laitteen päälle voi aiheuttaa tapaturmia tai vahinkoja. Älä käytä tätä laitetta astimena tai huonekaluna. Älä aja laitteella. Laitteen takuu mitätöityy, jos siinä käytetään muita kuin Clarke Technologyn alkuperäisiä varaosia. Käytä aina Clarke Technologyn varaosia. Page -4- Clarke Technology Operator's Manual -Vision 21i - Vision V

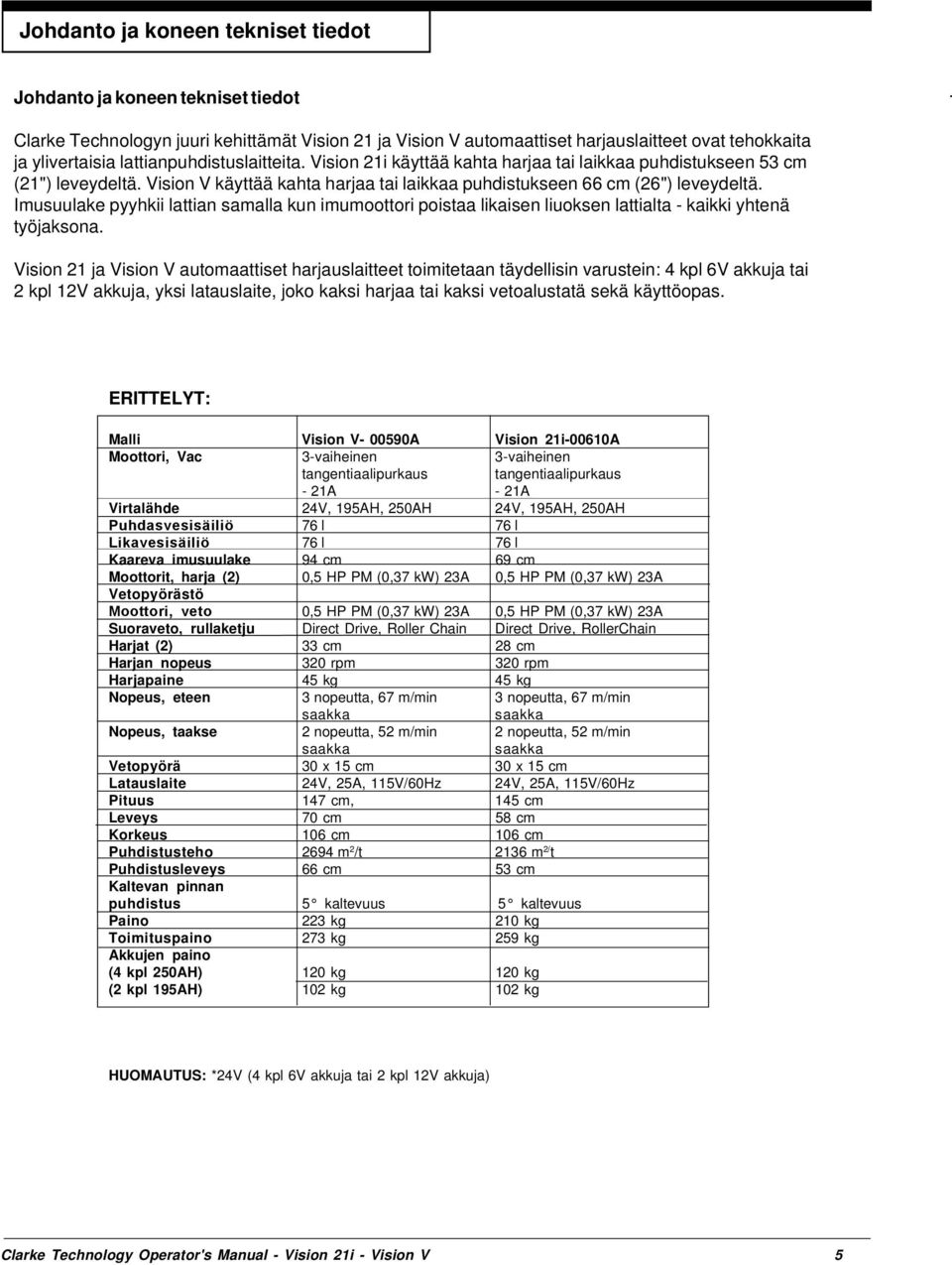

5 Johdanto ja koneen tekniset tiedot Johdanto ja koneen tekniset tiedot Clarke Technologyn juuri kehittämät Vision 21 ja Vision V automaattiset harjauslaitteet ovat tehokkaita ja ylivertaisia lattianpuhdistuslaitteita. Vision 21i käyttää kahta harjaa tai laikkaa puhdistukseen 53 cm (21") leveydeltä. Vision V käyttää kahta harjaa tai laikkaa puhdistukseen 66 cm (26") leveydeltä. Imusuulake pyyhkii lattian samalla kun imumoottori poistaa likaisen liuoksen lattialta - kaikki yhtenä työjaksona. Vision 21 ja Vision V automaattiset harjauslaitteet toimitetaan täydellisin varustein: 4 kpl 6V akkuja tai 2 kpl 12V akkuja, yksi latauslaite, joko kaksi harjaa tai kaksi vetoalustatä sekä käyttöopas. ERITTELYT: Malli Vision V A Vision 21i-00610A Moottori, Vac 3-vaiheinen 3-vaiheinen tangentiaalipurkaus tangentiaalipurkaus - 21A - 21A Virtalähde 24V, 195AH, 250AH 24V, 195AH, 250AH Puhdasvesisäiliö 76 l 76 l Likavesisäiliö 76 l 76 l Kaareva imusuulake 94 cm 69 cm Moottorit, harja (2) 0,5 HP PM (0,37 kw) 23A 0,5 HP PM (0,37 kw) 23A Vetopyörästö Moottori, veto 0,5 HP PM (0,37 kw) 23A 0,5 HP PM (0,37 kw) 23A Suoraveto, rullaketju Direct Drive, Roller Chain Direct Drive, RollerChain Harjat (2) 33 cm 28 cm Harjan nopeus 320 rpm 320 rpm Harjapaine 45 kg 45 kg Nopeus, eteen 3 nopeutta, 67 m/min 3 nopeutta, 67 m/min saakka saakka Nopeus, taakse 2 nopeutta, 52 m/min 2 nopeutta, 52 m/min saakka saakka Vetopyörä 30 x 15 cm 30 x 15 cm Latauslaite 24V, 25A, 115V/60Hz 24V, 25A, 115V/60Hz Pituus 147 cm, 145 cm Leveys 70 cm 58 cm Korkeus 106 cm 106 cm Puhdistusteho 2694 m 2 /t 2136 m 2/ t Puhdistusleveys 66 cm 53 cm Kaltevan pinnan puhdistus 5 kaltevuus 5 kaltevuus Paino 223 kg 210 kg Toimituspaino 273 kg 259 kg Akkujen paino (4 kpl 250AH) 120 kg 120 kg (2 kpl 195AH) 102 kg 102 kg HUOMAUTUS: *24V (4 kpl 6V akkuja tai 2 kpl 12V akkuja) Clarke Technology Operator's Manual - Vision 21i - Vision V 5

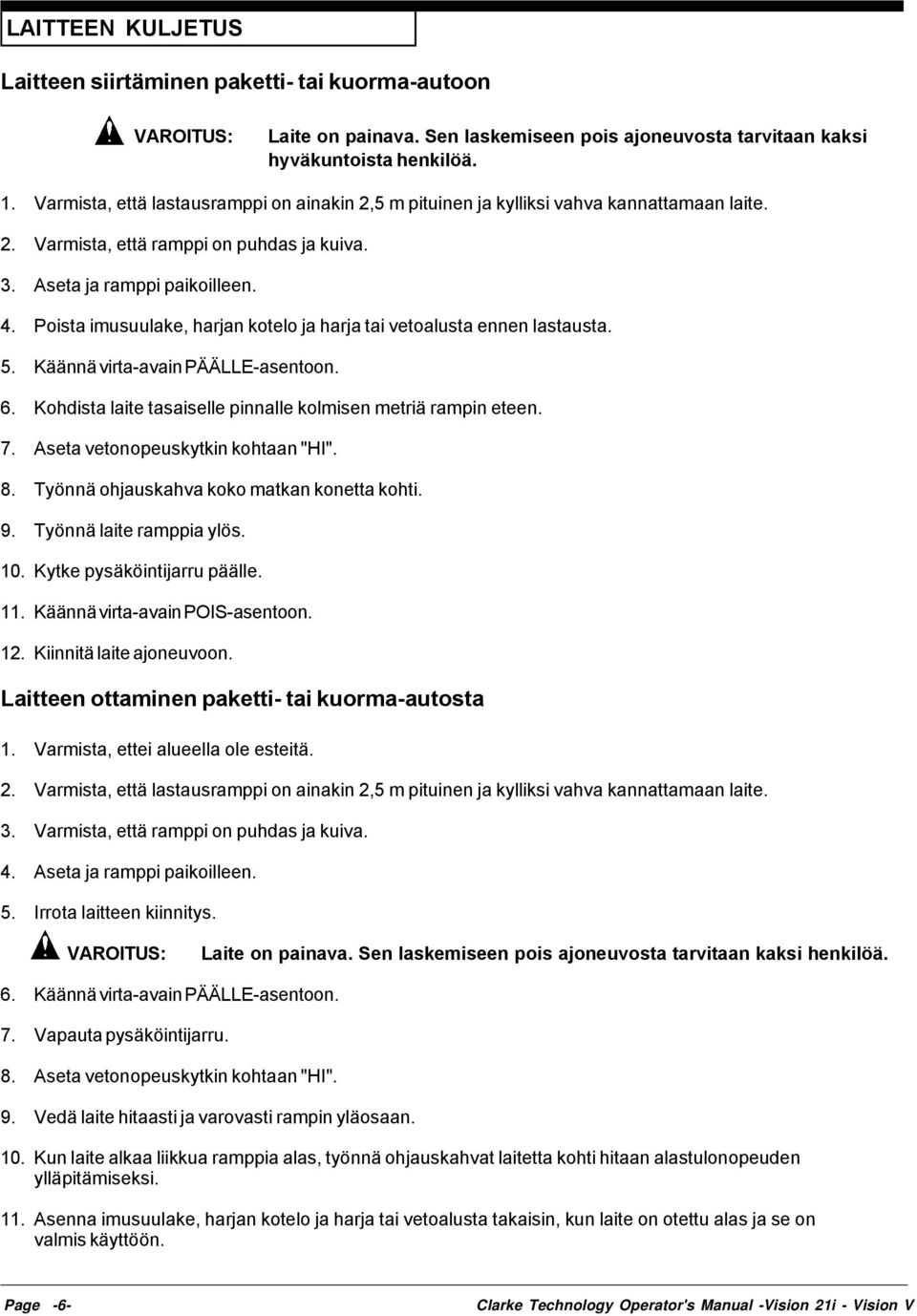

6 LAITTEEN KULJETUS Laitteen siirtäminen paketti- tai kuorma-autoon VAROITUS: Laite on painava. Sen laskemiseen pois ajoneuvosta tarvitaan kaksi hyväkuntoista henkilöä. 1. Varmista, että lastausramppi on ainakin 2,5 m pituinen ja kylliksi vahva kannattamaan laite. 2. Varmista, että ramppi on puhdas ja kuiva. 3. Aseta ja ramppi paikoilleen. 4. Poista imusuulake, harjan kotelo ja harja tai vetoalusta ennen lastausta. 5. Käännä virta-avain PÄÄLLE-asentoon. 6. Kohdista laite tasaiselle pinnalle kolmisen metriä rampin eteen. 7. Aseta vetonopeuskytkin kohtaan "HI". 8. Työnnä ohjauskahva koko matkan konetta kohti. 9. Työnnä laite ramppia ylös. 10. Kytke pysäköintijarru päälle. 11. Käännä virta-avain POIS-asentoon. 12. Kiinnitä laite ajoneuvoon. Laitteen ottaminen paketti- tai kuorma-autosta 1. Varmista, ettei alueella ole esteitä. 2. Varmista, että lastausramppi on ainakin 2,5 m pituinen ja kylliksi vahva kannattamaan laite. 3. Varmista, että ramppi on puhdas ja kuiva. 4. Aseta ja ramppi paikoilleen. 5. Irrota laitteen kiinnitys. VAROITUS: Laite on painava. Sen laskemiseen pois ajoneuvosta tarvitaan kaksi henkilöä. 6. Käännä virta-avain PÄÄLLE-asentoon. 7. Vapauta pysäköintijarru. 8. Aseta vetonopeuskytkin kohtaan "HI". 9. Vedä laite hitaasti ja varovasti rampin yläosaan. 10. Kun laite alkaa liikkua ramppia alas, työnnä ohjauskahvat laitetta kohti hitaan alastulonopeuden ylläpitämiseksi. 11. Asenna imusuulake, harjan kotelo ja harja tai vetoalusta takaisin, kun laite on otettu alas ja se on valmis käyttöön. Page -6- Clarke Technology Operator's Manual -Vision 21i - Vision V

7 21i JA Vision V MALLEISSA KÄYTETYT SYMBOLIT Varoitus Virta Pois/Päälle -virta-avain Vetonopeus Pesuveden säätö Harja ylös/alas Clarke Technology Operator's Manual - Vision 21i - Vision V 7

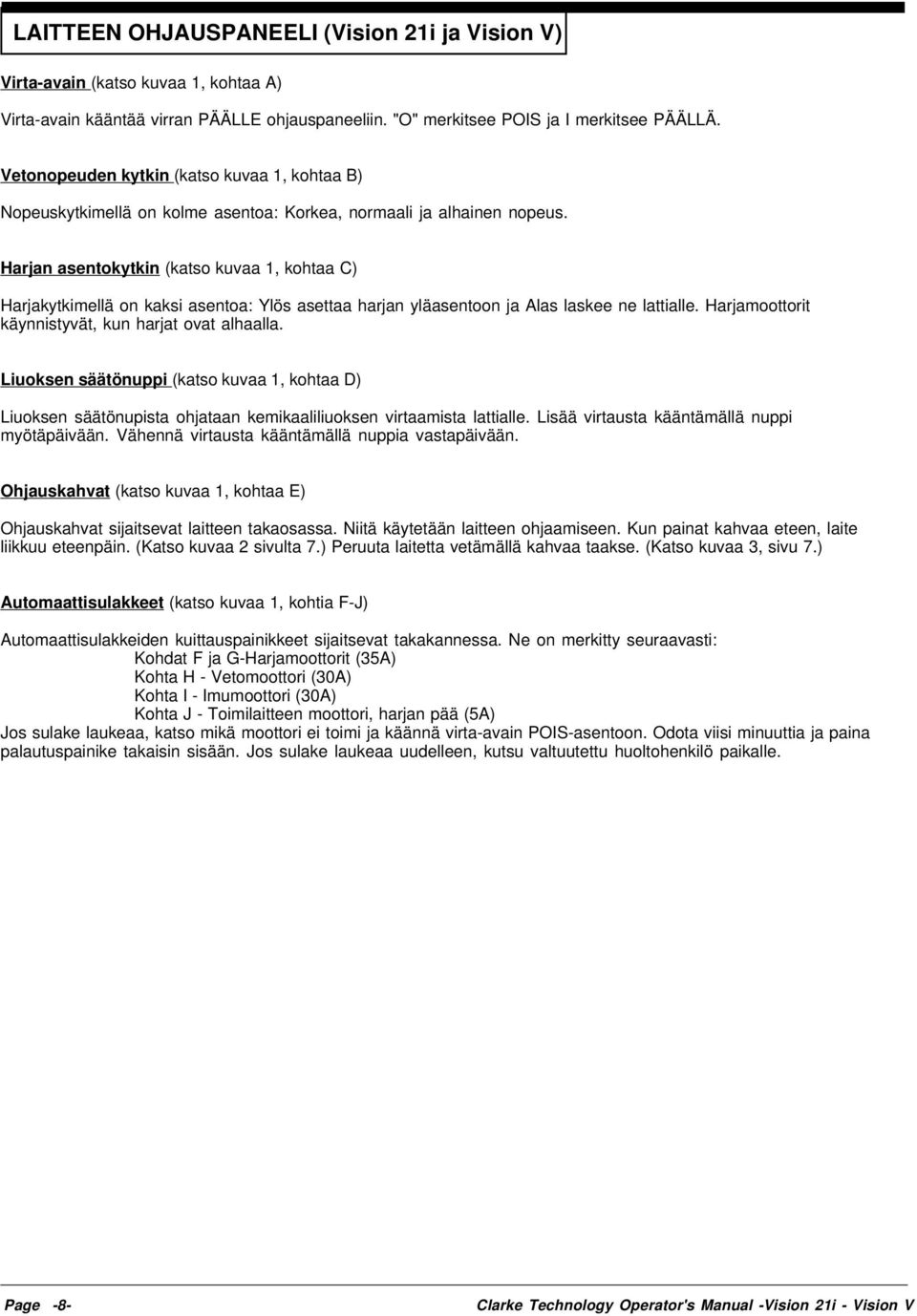

8 LAITTEEN OHJAUSPANEELI (Vision 21i ja Vision V) Virta-avain (katso kuvaa 1, kohtaa A) Virta-avain kääntää virran PÄÄLLE ohjauspaneeliin. "O" merkitsee POIS ja I merkitsee PÄÄLLÄ. Vetonopeuden kytkin (katso kuvaa 1, kohtaa B) Nopeuskytkimellä on kolme asentoa: Korkea, normaali ja alhainen nopeus. Harjan asentokytkin (katso kuvaa 1, kohtaa C) Harjakytkimellä on kaksi asentoa: Ylös asettaa harjan yläasentoon ja Alas laskee ne lattialle. Harjamoottorit käynnistyvät, kun harjat ovat alhaalla. Liuoksen säätönuppi (katso kuvaa 1, kohtaa D) Liuoksen säätönupista ohjataan kemikaaliliuoksen virtaamista lattialle. Lisää virtausta kääntämällä nuppi myötäpäivään. Vähennä virtausta kääntämällä nuppia vastapäivään. Ohjauskahvat (katso kuvaa 1, kohtaa E) Ohjauskahvat sijaitsevat laitteen takaosassa. Niitä käytetään laitteen ohjaamiseen. Kun painat kahvaa eteen, laite liikkuu eteenpäin. (Katso kuvaa 2 sivulta 7.) Peruuta laitetta vetämällä kahvaa taakse. (Katso kuvaa 3, sivu 7.) Automaattisulakkeet (katso kuvaa 1, kohtia F-J) Automaattisulakkeiden kuittauspainikkeet sijaitsevat takakannessa. Ne on merkitty seuraavasti: Kohdat F ja G-Harjamoottorit (35A) Kohta H - Vetomoottori (30A) Kohta I - Imumoottori (30A) Kohta J - Toimilaitteen moottori, harjan pää (5A) Jos sulake laukeaa, katso mikä moottori ei toimi ja käännä virta-avain POIS-asentoon. Odota viisi minuuttia ja paina palautuspainike takaisin sisään. Jos sulake laukeaa uudelleen, kutsu valtuutettu huoltohenkilö paikalle. Page -8- Clarke Technology Operator's Manual -Vision 21i - Vision V

9 LAITTEEN OHJAUSPANEELI (Vision 21i ja Vision V) C B D A E F G H I J Kuva 1 Kuva 2 Kuva 3 Clarke Technology Operator's Manual - Vision 21i - Vision V 9

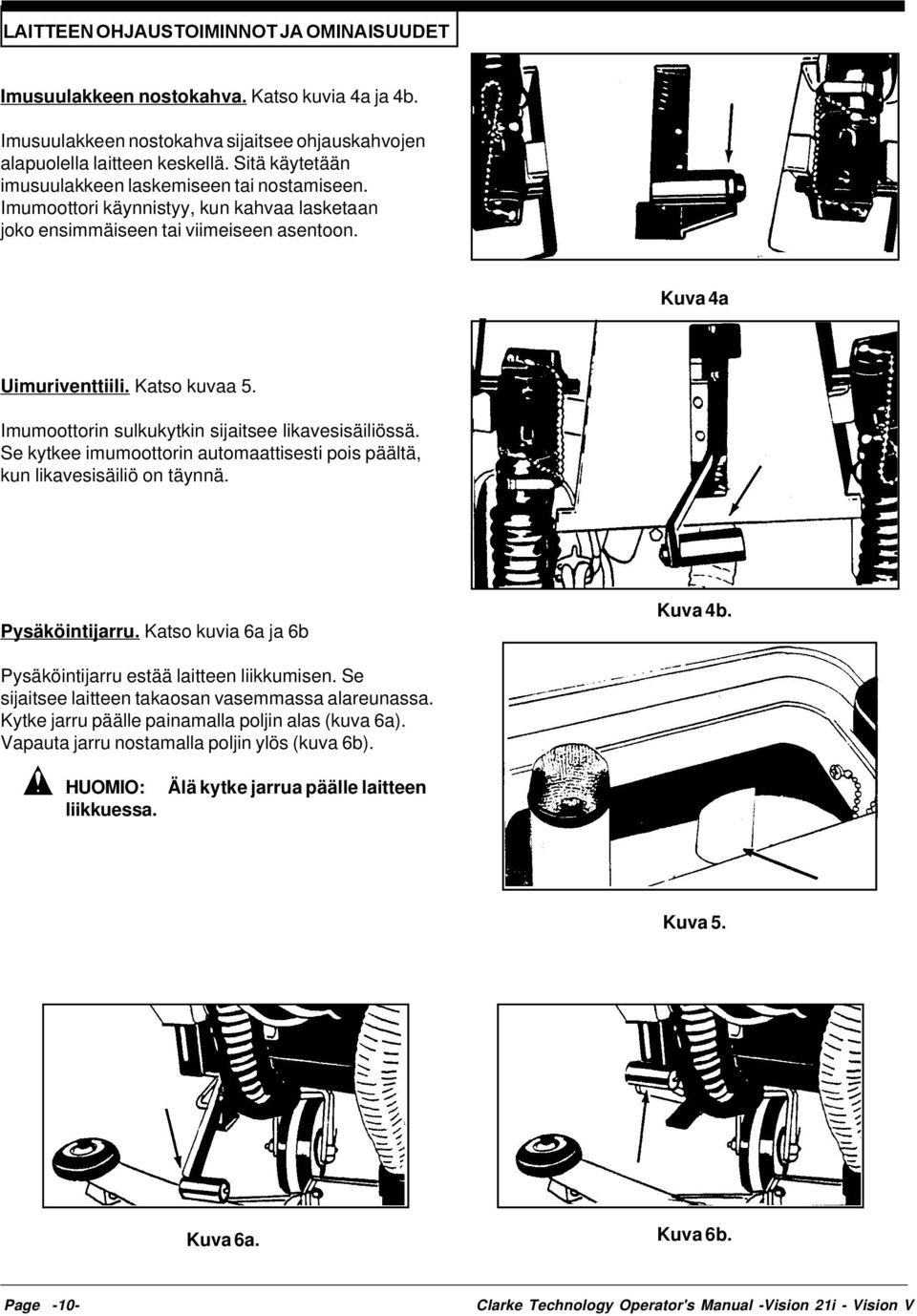

10 LAITTEEN OHJAUSTOIMINNOT JA OMINAISUUDET Imusuulakkeen nostokahva. Katso kuvia 4a ja 4b. Imusuulakkeen nostokahva sijaitsee ohjauskahvojen alapuolella laitteen keskellä. Sitä käytetään imusuulakkeen laskemiseen tai nostamiseen. Imumoottori käynnistyy, kun kahvaa lasketaan joko ensimmäiseen tai viimeiseen asentoon. Kuva 4a Uimuriventtiili. Katso kuvaa 5. Imumoottorin sulkukytkin sijaitsee likavesisäiliössä. Se kytkee imumoottorin automaattisesti pois päältä, kun likavesisäiliö on täynnä. Pysäköintijarru. Katso kuvia 6a ja 6b Kuva 4b. Pysäköintijarru estää laitteen liikkumisen. Se sijaitsee laitteen takaosan vasemmassa alareunassa. Kytke jarru päälle painamalla poljin alas (kuva 6a). Vapauta jarru nostamalla poljin ylös (kuva 6b). HUOMIO: liikkuessa. Älä kytke jarrua päälle laitteen Kuva 5. Kuva 6a. Kuva 6b. Page -10- Clarke Technology Operator's Manual -Vision 21i - Vision V

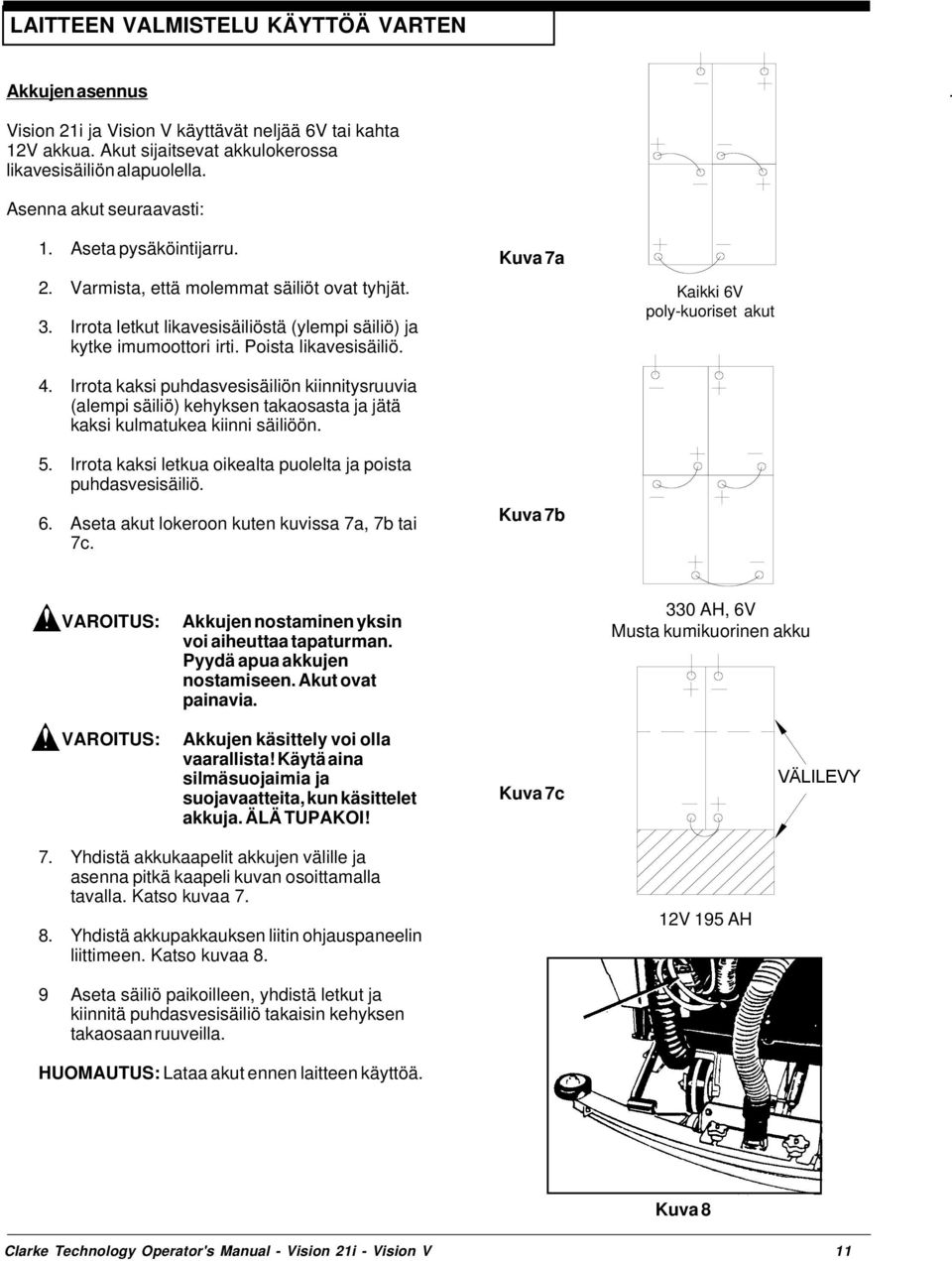

11 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN Akkujen asennus Vision 21i ja Vision V käyttävät neljää 6V tai kahta 12V akkua. Akut sijaitsevat akkulokerossa likavesisäiliön alapuolella. Asenna akut seuraavasti: 1. Aseta pysäköintijarru. 2. Varmista, että molemmat säiliöt ovat tyhjät. 3. Irrota letkut likavesisäiliöstä (ylempi säiliö) ja kytke imumoottori irti. Poista likavesisäiliö. 4. Irrota kaksi puhdasvesisäiliön kiinnitysruuvia (alempi säiliö) kehyksen takaosasta ja jätä kaksi kulmatukea kiinni säiliöön. 5. Irrota kaksi letkua oikealta puolelta ja poista puhdasvesisäiliö. 6. Aseta akut lokeroon kuten kuvissa 7a, 7b tai 7c. Kuva 7a Kuva 7b Kaikki 6V poly-kuoriset akut VAROITUS: Akkujen nostaminen yksin voi aiheuttaa tapaturman. Pyydä apua akkujen nostamiseen. Akut ovat painavia. 330 AH, 6V Musta kumikuorinen akku VAROITUS: Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! Kuva 7c VÄLILEVY 7. Yhdistä akkukaapelit akkujen välille ja asenna pitkä kaapeli kuvan osoittamalla tavalla. Katso kuvaa Yhdistä akkupakkauksen liitin ohjauspaneelin liittimeen. Katso kuvaa 8. 12V 195 AH 9 Aseta säiliö paikoilleen, yhdistä letkut ja kiinnitä puhdasvesisäiliö takaisin kehyksen takaosaan ruuveilla. HUOMAUTUS: Lataa akut ennen laitteen käyttöä. Kuva 8 Clarke Technology Operator's Manual - Vision 21i - Vision V 11

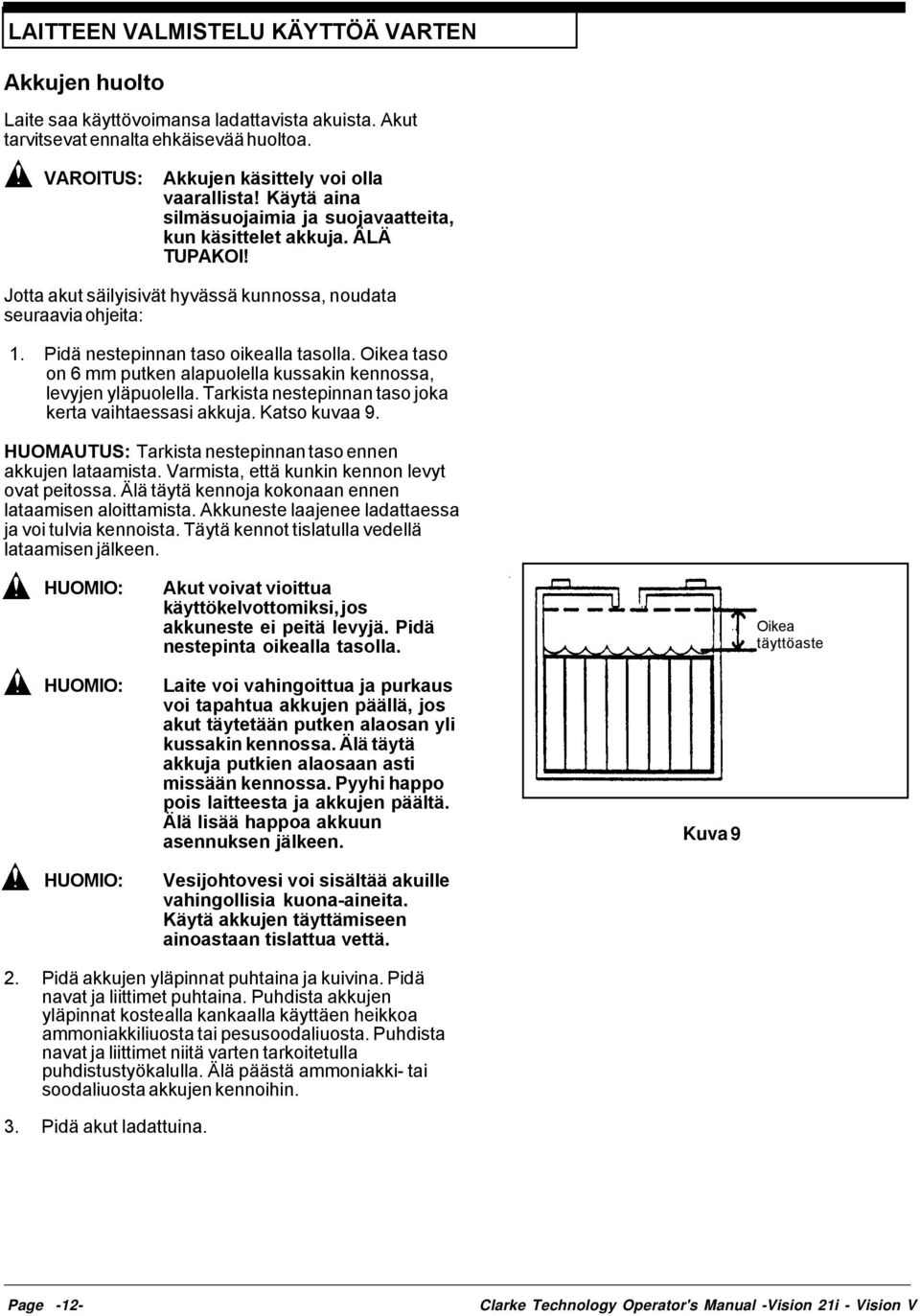

12 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN Akkujen huolto Laite saa käyttövoimansa ladattavista akuista. Akut tarvitsevat ennalta ehkäisevää huoltoa. VAROITUS: Akkujen käsittely voi olla vaarallista! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! Jotta akut säilyisivät hyvässä kunnossa, noudata seuraavia ohjeita: 1. Pidä nestepinnan taso oikealla tasolla. Oikea taso on 6 mm putken alapuolella kussakin kennossa, levyjen yläpuolella. Tarkista nestepinnan taso joka kerta vaihtaessasi akkuja. Katso kuvaa 9. HUOMAUTUS: Tarkista nestepinnan taso ennen akkujen lataamista. Varmista, että kunkin kennon levyt ovat peitossa. Älä täytä kennoja kokonaan ennen lataamisen aloittamista. Akkuneste laajenee ladattaessa ja voi tulvia kennoista. Täytä kennot tislatulla vedellä lataamisen jälkeen. HUOMIO: Akut voivat vioittua käyttökelvottomiksi, jos akkuneste ei peitä levyjä. Pidä nestepinta oikealla tasolla. Oikea täyttöaste HUOMIO: HUOMIO: Laite voi vahingoittua ja purkaus voi tapahtua akkujen päällä, jos akut täytetään putken alaosan yli kussakin kennossa. Älä täytä akkuja putkien alaosaan asti missään kennossa. Pyyhi happo pois laitteesta ja akkujen päältä. Älä lisää happoa akkuun asennuksen jälkeen. Vesijohtovesi voi sisältää akuille vahingollisia kuona-aineita. Käytä akkujen täyttämiseen ainoastaan tislattua vettä. Kuva 9 2. Pidä akkujen yläpinnat puhtaina ja kuivina. Pidä navat ja liittimet puhtaina. Puhdista akkujen yläpinnat kostealla kankaalla käyttäen heikkoa ammoniakkiliuosta tai pesusoodaliuosta. Puhdista navat ja liittimet niitä varten tarkoitetulla puhdistustyökalulla. Älä päästä ammoniakki- tai soodaliuosta akkujen kennoihin. 3. Pidä akut ladattuina. Page -12- Clarke Technology Operator's Manual -Vision 21i - Vision V

13 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN Akkujen lataaminen VAROITUS: VAROITUS: VAROITUS: Akkujen lataaminen huonosti tuuletetussa paikassa voi aiheuttaa räjähdyksen. Räjähdysvaaran välttämiseksi lataa akut ainoastaan hyvin tuuletetussa paikassa. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. Pidä akut loitolla kipinöistä ja liekeistä. ÄLÄ TUPAKOI! Jos sähköpistoketta ei irroteta verkkovirrasta ennen kuin tasavirtaliitin irrotetaan latauslaitteesta, seurauksena voi olla räjähdys. Irrota sähköpistoke aina verkkovirrasta ennen kuin yhdistät tai irrotat tasavirtaliittimen latauslaitteesta. Kuva 10 Lataa akut seuraavasti: 1. Aseta latauslaite tasaiselle alustalle. Varmista, että sivuilla olevat tuuletusaukot ovat ainakin 5 cm päässä seinistä tai muista kohteista. Varmista myös, ettei mitään esineitä ole latauslaitteen alaosan tuuletusaukkojen lähellä. 2. Aseta pysäköintijarru painamalla se alaasentoon. Katso kuvaa 10. Varmista, että virtaavain on POIS-asennossa. 3. Irrota akkupakkauksen liitin ohjauskotelon liittimestä. Katso kuvaa 11. Kuva Yhdistä latauslaitteen tasavirtaliitin akkupakkauksen liittimeen. Katso kuvaa Yhdistä latauslaite oikein maadoitettuun yksivaiheiseen seinäpistorasiaan, jonka jännite, taajuus ja ampeerimäärä vastaavat latauslaitteen nimikilvessä annettuja tietoja. Lisätietoja latauslaitteen käytöstä on sen mukana toimitetussa oppaassa. Kuva 12 Clarke Technology Operator's Manual - Vision 21i - Vision V 13

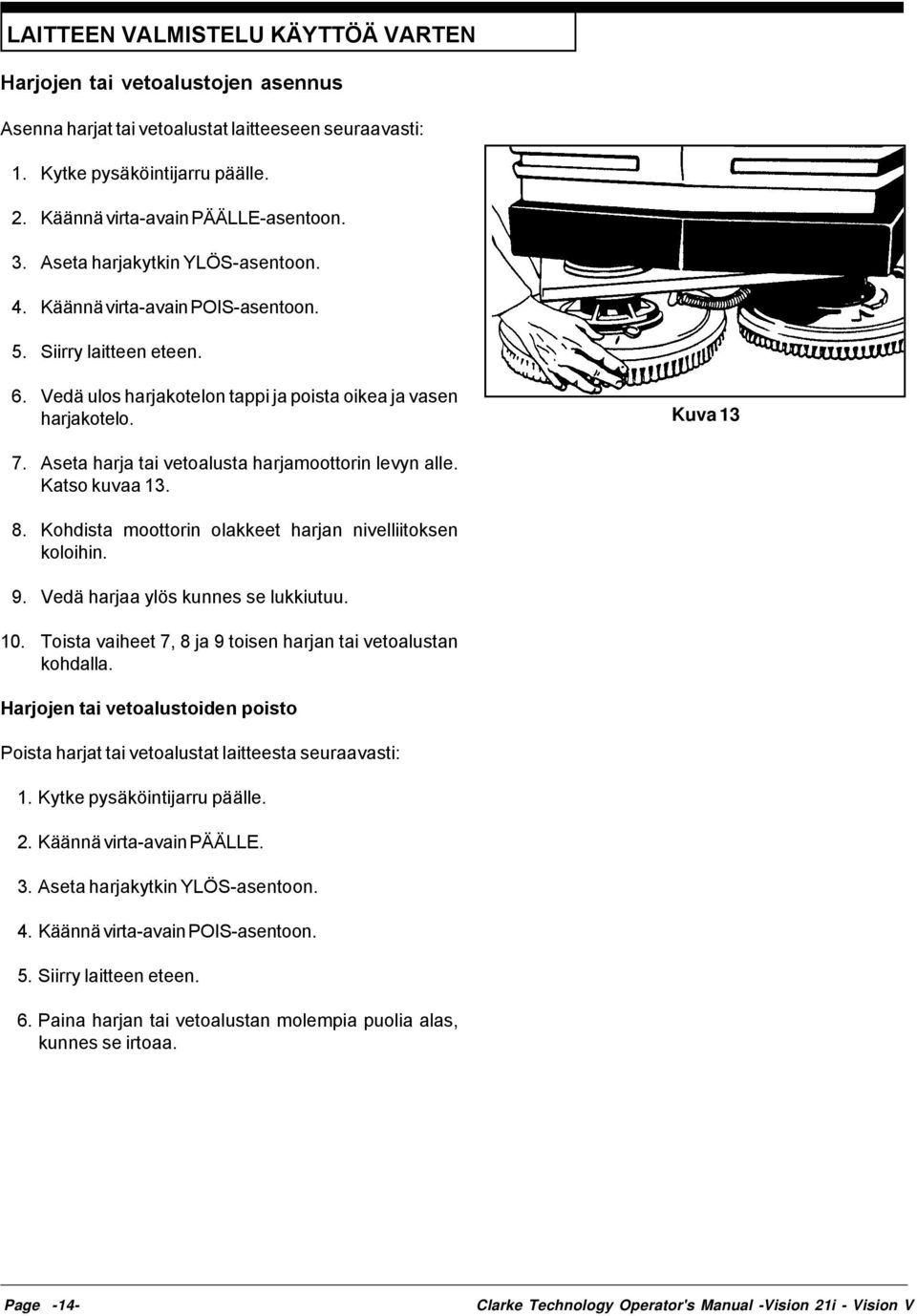

14 LAITTEEN VALMISTELU KÄYTTÖÄ VARTEN Harjojen tai vetoalustojen asennus Asenna harjat tai vetoalustat laitteeseen seuraavasti: 1. Kytke pysäköintijarru päälle. 2. Käännä virta-avain PÄÄLLE-asentoon. 3. Aseta harjakytkin YLÖS-asentoon. 4. Käännä virta-avain POIS-asentoon. 5. Siirry laitteen eteen. 6. Vedä ulos harjakotelon tappi ja poista oikea ja vasen harjakotelo. Kuva Aseta harja tai vetoalusta harjamoottorin levyn alle. Katso kuvaa Kohdista moottorin olakkeet harjan nivelliitoksen koloihin. 9. Vedä harjaa ylös kunnes se lukkiutuu. 10. Toista vaiheet 7, 8 ja 9 toisen harjan tai vetoalustan kohdalla. Harjojen tai vetoalustoiden poisto Poista harjat tai vetoalustat laitteesta seuraavasti: 1. Kytke pysäköintijarru päälle. 2. Käännä virta-avain PÄÄLLE. 3. Aseta harjakytkin YLÖS-asentoon. 4. Käännä virta-avain POIS-asentoon. 5. Siirry laitteen eteen. 6. Paina harjan tai vetoalustan molempia puolia alas, kunnes se irtoaa. Page -14- Clarke Technology Operator's Manual -Vision 21i - Vision V

15 LAITTEEN KÄYTTÖOHJEET Imusuulakkeen käyttö Imusuulake pyyhkii lattian samalla kun imumoottori imee likaisen liuoksen lattialta. Käytä oikeaa kättä imusuulakkeen laskemiseen tai nostamiseen. Käytä imusuulaketta seuraavasti: 1. Laske imusuulake alas ja käynnistä imumoottori siirtämällä imusuulakkeen vipua oikealle ja alas. Katso kuvaa 14a. 2. Nostaa imusuulaketta kääntämällä sen vipua ylös. Katso kuvaa 14b. HUOMAUTUS: Keskikohdassa imumoottori käy edelleen imusuulakkeen ollessa irti lattiasta, mikä estää tippumista. Kuva 14a Puhdasvesisäiliön täyttö HUOMIO: Varo päästämästä vettä tai liuosta imumoottorin aukkoon. Katso kuvaa 15. Puhdasvesisäiliö on laitteen etupuolella. Täytä puhdasvesisäiliö seuraavasti: 1. Poista puhdasvesisäiliön kansi. 2. Täytä puhdasvesisäiliö vedellä. 3. Lisää puhdistusainetta puhdasvesisäiliöön. Katso oikea määrä astiassa olevista ohjeista. Kuva 14b 4. Pane puhdasvesisäiliön kansi takaisin. Kuva 15 Clarke Technology Operator's Manual - Vision 21i - Vision V 15

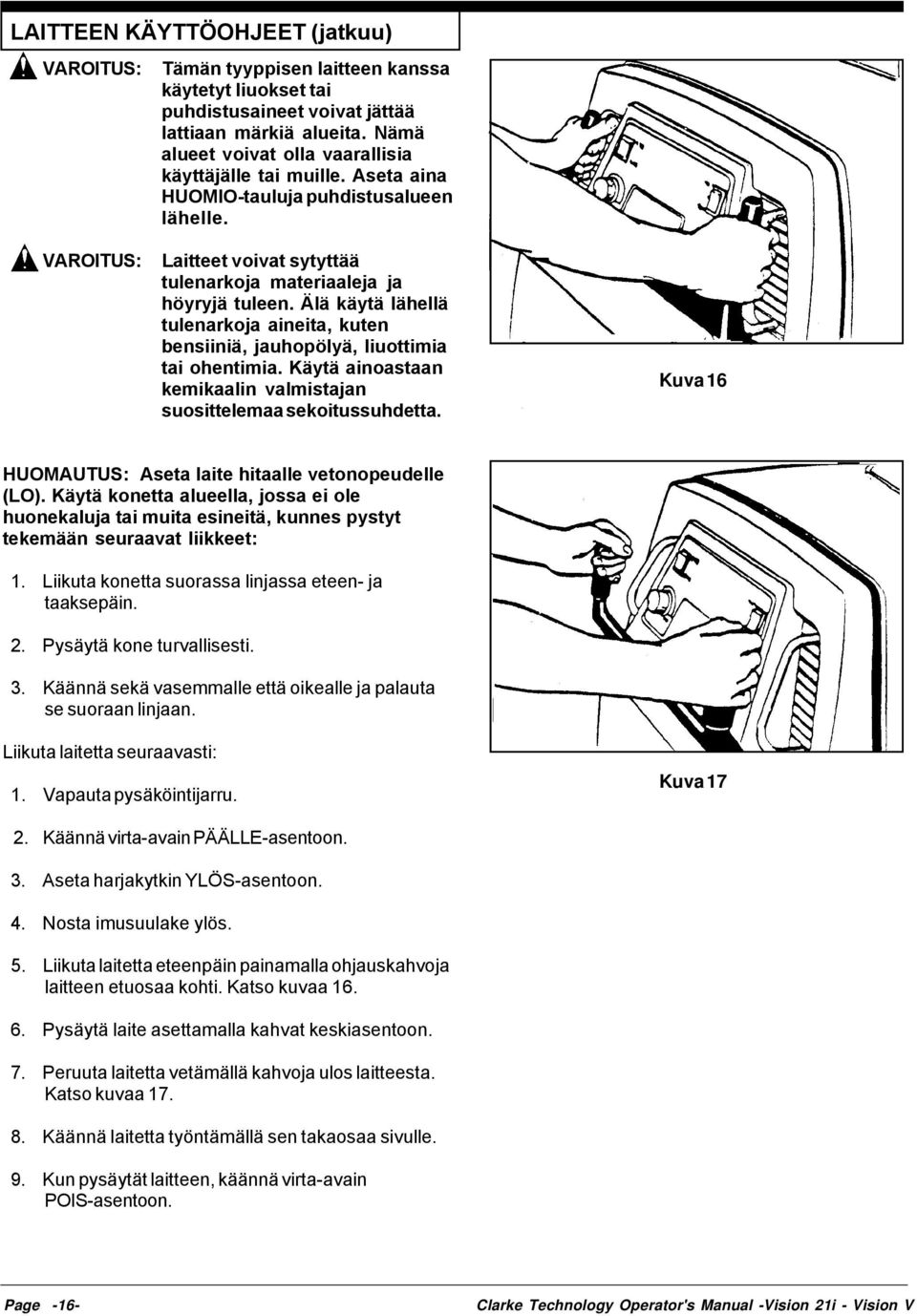

16 LAITTEEN KÄYTTÖOHJEET (jatkuu) VAROITUS: Tämän tyyppisen laitteen kanssa käytetyt liuokset tai puhdistusaineet voivat jättää lattiaan märkiä alueita. Nämä alueet voivat olla vaarallisia käyttäjälle tai muille. Aseta aina HUOMIO-tauluja puhdistusalueen lähelle. VAROITUS: Laitteet voivat sytyttää tulenarkoja materiaaleja ja höyryjä tuleen. Älä käytä lähellä tulenarkoja aineita, kuten bensiiniä, jauhopölyä, liuottimia tai ohentimia. Käytä ainoastaan kemikaalin valmistajan suosittelemaa sekoitussuhdetta. Kuva 16 HUOMAUTUS: Aseta laite hitaalle vetonopeudelle (LO). Käytä konetta alueella, jossa ei ole huonekaluja tai muita esineitä, kunnes pystyt tekemään seuraavat liikkeet: 1. Liikuta konetta suorassa linjassa eteen- ja taaksepäin. 2. Pysäytä kone turvallisesti. 3. Käännä sekä vasemmalle että oikealle ja palauta se suoraan linjaan. Liikuta laitetta seuraavasti: 1. Vapauta pysäköintijarru. Kuva Käännä virta-avain PÄÄLLE-asentoon. 3. Aseta harjakytkin YLÖS-asentoon. 4. Nosta imusuulake ylös. 5. Liikuta laitetta eteenpäin painamalla ohjauskahvoja laitteen etuosaa kohti. Katso kuvaa Pysäytä laite asettamalla kahvat keskiasentoon. 7. Peruuta laitetta vetämällä kahvoja ulos laitteesta. Katso kuvaa Käännä laitetta työntämällä sen takaosaa sivulle. 9. Kun pysäytät laitteen, käännä virta-avain POIS-asentoon. Page -16- Clarke Technology Operator's Manual -Vision 21i - Vision V

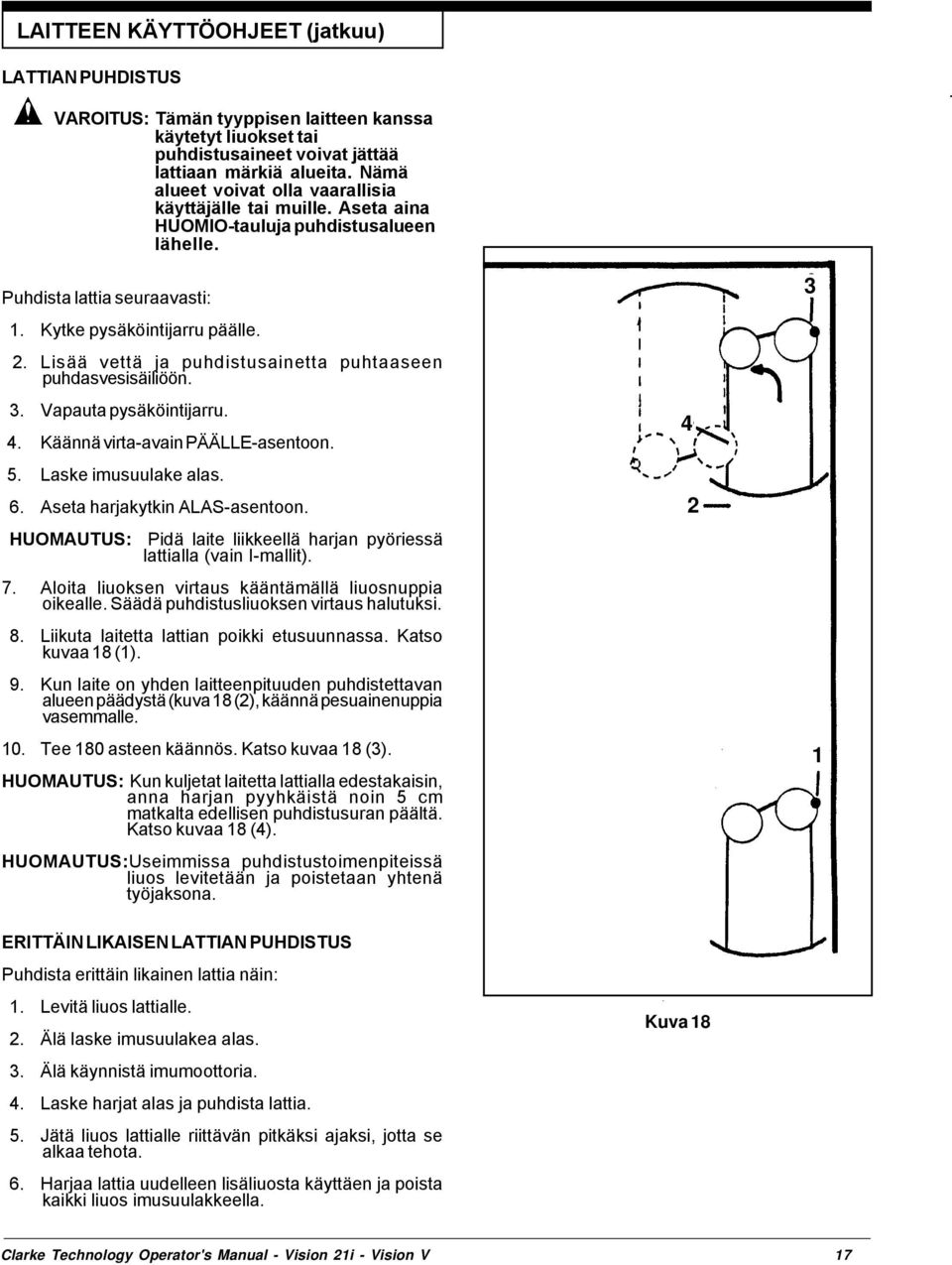

17 LAITTEEN KÄYTTÖOHJEET (jatkuu) LATTIAN PUHDISTUS VAROITUS: Tämän tyyppisen laitteen kanssa käytetyt liuokset tai puhdistusaineet voivat jättää lattiaan märkiä alueita. Nämä alueet voivat olla vaarallisia käyttäjälle tai muille. Aseta aina HUOMIO-tauluja puhdistusalueen lähelle. Puhdista lattia seuraavasti: 1. Kytke pysäköintijarru päälle. 2. Lisää vettä ja puhdistusainetta puhtaaseen puhdasvesisäiliöön. 3. Vapauta pysäköintijarru. 4. Käännä virta-avain PÄÄLLE-asentoon. 5. Laske imusuulake alas. 6. Aseta harjakytkin ALAS-asentoon. HUOMAUTUS: Pidä laite liikkeellä harjan pyöriessä lattialla (vain I-mallit). 7. Aloita liuoksen virtaus kääntämällä liuosnuppia oikealle. Säädä puhdistusliuoksen virtaus halutuksi. 8. Liikuta laitetta lattian poikki etusuunnassa. Katso kuvaa 18 (1). 9. Kun laite on yhden laitteenpituuden puhdistettavan alueen päädystä (kuva 18 (2), käännä pesuainenuppia vasemmalle. 10. Tee 180 asteen käännös. Katso kuvaa 18 (3). HUOMAUTUS: Kun kuljetat laitetta lattialla edestakaisin, anna harjan pyyhkäistä noin 5 cm matkalta edellisen puhdistusuran päältä. Katso kuvaa 18 (4). HUOMAUTUS:Useimmissa puhdistustoimenpiteissä liuos levitetään ja poistetaan yhtenä työjaksona ERITTÄIN LIKAISEN LATTIAN PUHDISTUS Puhdista erittäin likainen lattia näin: 1. Levitä liuos lattialle. 2. Älä laske imusuulakea alas. 3. Älä käynnistä imumoottoria. 4. Laske harjat alas ja puhdista lattia. 5. Jätä liuos lattialle riittävän pitkäksi ajaksi, jotta se alkaa tehota. 6. Harjaa lattia uudelleen lisäliuosta käyttäen ja poista kaikki liuos imusuulakkeella. Kuva 18 Clarke Technology Operator's Manual - Vision 21i - Vision V 17

18 LAITEONGELMIEN KORJAUS ONGELMA SYY TOIMENPIDE Liuos ei virtaa. Liuos ei lakkaa virtaamasta. Laite ei poista kaikkea vettä lattialta. Akut eivät riitä normaalia käyttöaikaa. Pesuaineventtiili on kiinni. Pesuaineletkussa tai suodattimessa on tukos. Pesuaineventtiili tai sen nivel on viallinen. Puhdasvesisäiliö on tyhjä. Pesuaineventtiili on auki. Pesuaineventtiili tai nivel on viallinen. Pesuaineventtiili on likainen. Pesuaineventtiilin istukka tai tiiviste on vahingoittunut. Pesuaineventtiilin varsi on likainen. Imusuulake on yläasennossa. Imusuulakkeen kallistus on väärä. Likavesisäiliö on täynnä. Siivilän suodatin on likainen. Imusuulakessa, sen letkussa tai pystyputkessa on tukos tai vika. Imumoottori ei ole käynnissä. Imusuulakkeen letku on irti. Imusuulakkeen kumi on vahingoittunut, kulunut tai asennettu väärin. Imusuulakkeen puristusvoimakkuus on väärin säädetty. Likavesisäiliön kannen tiivisteet ovat vahingoittuneet. Akun navat ovat likaiset tai vahingoittuneet. Nestepinnan taso on liian alhainen. Akut eivät ole täysin latautuneet. Latauslaite on vioittunut. Akussa on vikaa. Akut on kytketty irti. Avaa pesuaineventtiili. Poista tukos letkusta tai suodattimesta. Korjaa tai vaihda venttiili tai nivel. Täytä puhdasvesisäiliö. Sulje pesuaineventtiili. Korjaa tai vaihda venttiili nja nivel. Puhdista pesuaineventtiili. Vaihda istukka ja tiiviste. Puhdista ja voitele venttiilin varsi. Laske imusuulake alas. (Katso kuvaa 27.) Tyhjennä säiliö. Puhdista siivilän suodatin. Poista tukos tai korjaa vika. Tarkista lauennut sulake. Korjauta valtuutetulla huoltohenkilöllä. Yhdistä letku. Käännä lastan terä toisinpäin tai vaihda uuteen. Asenna terä oikein. Asenna lastan terä oikein. Säädä imusuulakkeen puristusvoimakkuus. Vaihda tiivisteet. Puhdista navat ja liittimet. Vaihda vialliset kaapelit. Lataa akut. Lisää tislattua vettä jokaiseen kennoon ja lataa akut. Korjauta latauslaite valtuutetulla huoltohenkilöllä. Tarkista jännite jokaisesta kennosta latauksen aikana. Yhdistä akut. Page -18- Clarke Technology Operator's Manual -Vision 21i - Vision V

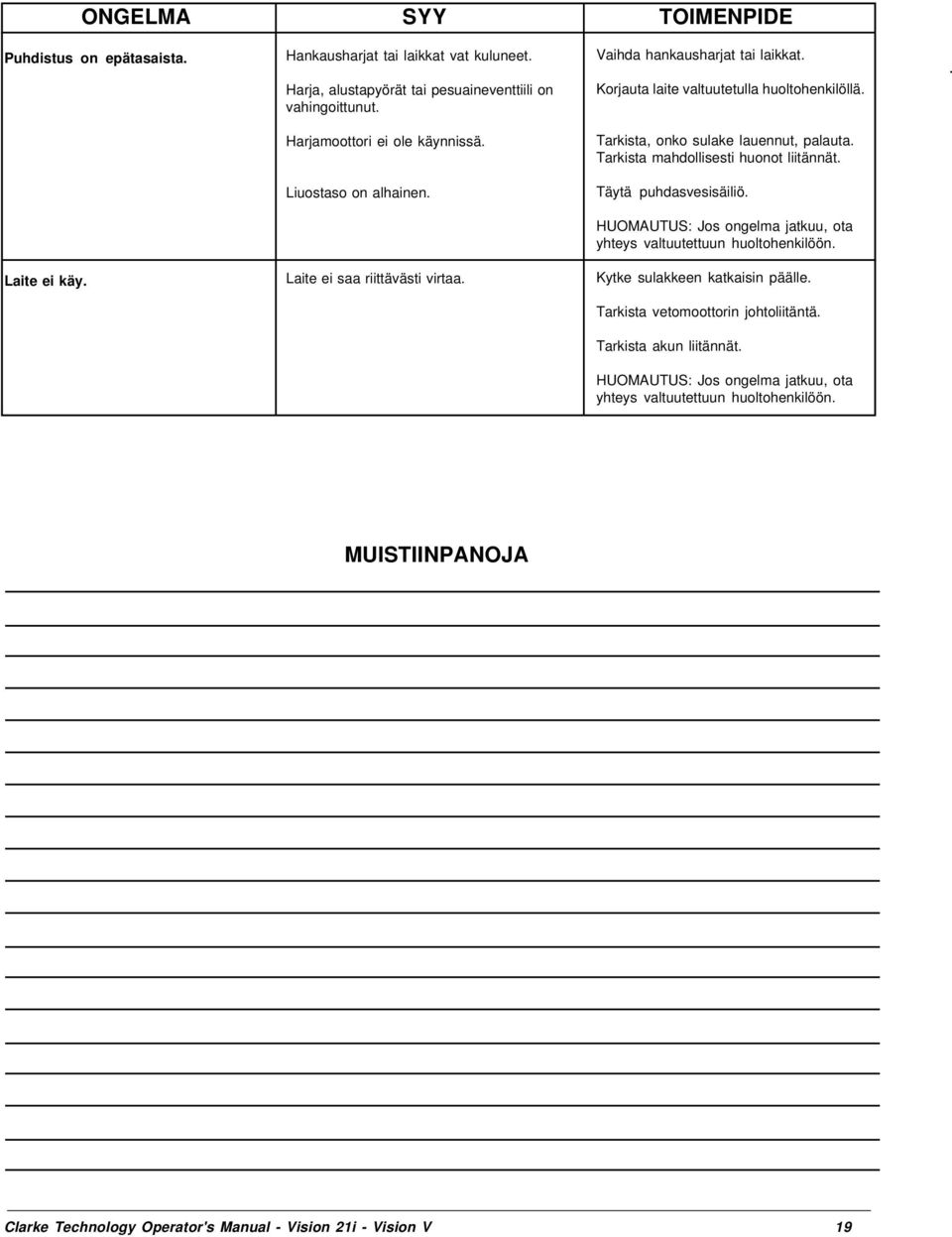

19 ONGELMA SYY TOIMENPIDE Puhdistus on epätasaista. Laite ei käy. Hankausharjat tai laikkat vat kuluneet. Harja, alustapyörät tai pesuaineventtiili on vahingoittunut. Harjamoottori ei ole käynnissä. Liuostaso on alhainen. Laite ei saa riittävästi virtaa. Vaihda hankausharjat tai laikkat. Korjauta laite valtuutetulla huoltohenkilöllä. Tarkista, onko sulake lauennut, palauta. Tarkista mahdollisesti huonot liitännät. Täytä puhdasvesisäiliö. HUOMAUTUS: Jos ongelma jatkuu, ota yhteys valtuutettuun huoltohenkilöön. Kytke sulakkeen katkaisin päälle. Tarkista vetomoottorin johtoliitäntä. Tarkista akun liitännät. HUOMAUTUS: Jos ongelma jatkuu, ota yhteys valtuutettuun huoltohenkilöön. MUISTIINPANOJA Clarke Technology Operator's Manual - Vision 21i - Vision V 19

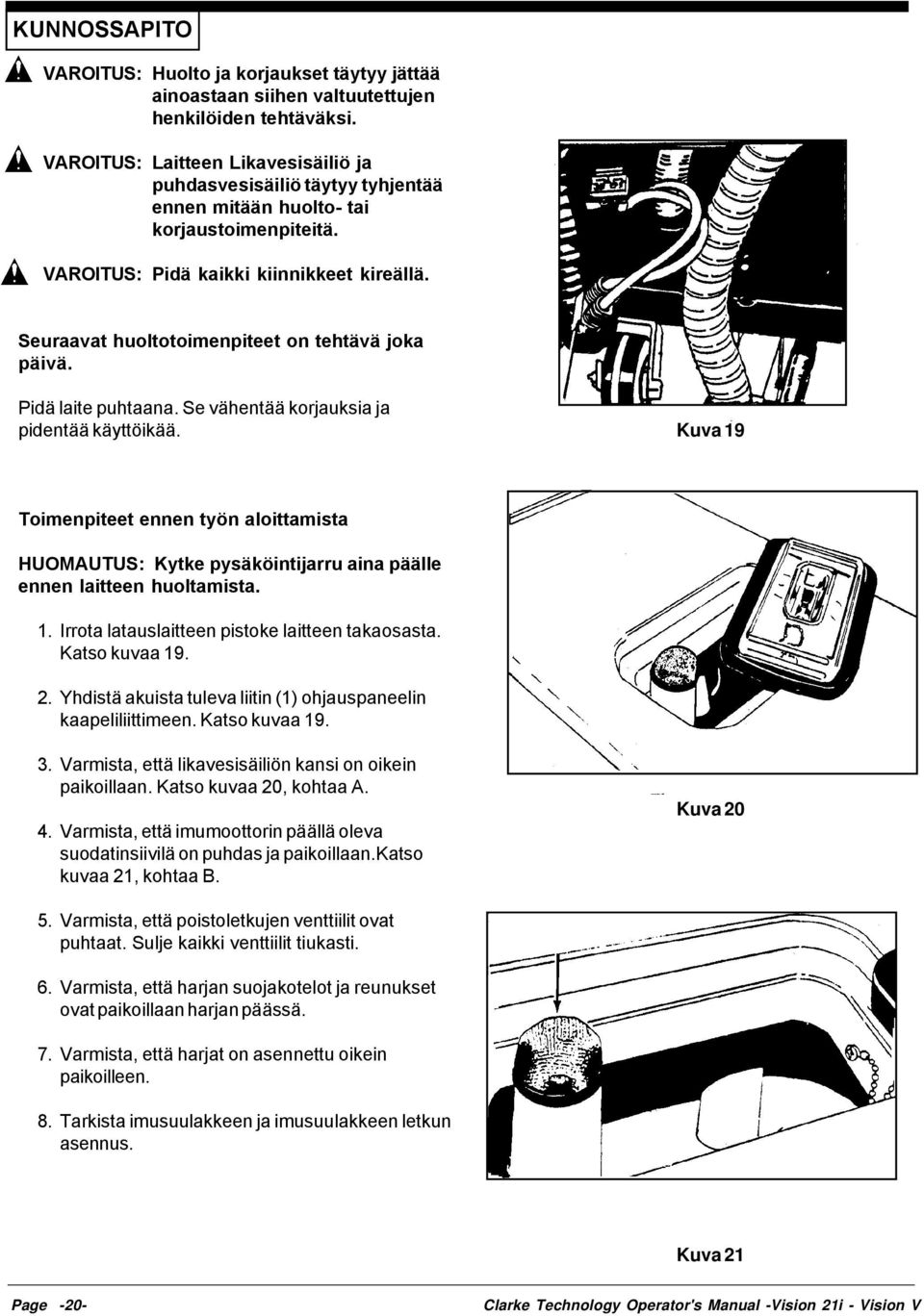

20 KUNNOSSAPITO VAROITUS: Huolto ja korjaukset täytyy jättää ainoastaan siihen valtuutettujen henkilöiden tehtäväksi. VAROITUS: Laitteen Likavesisäiliö ja puhdasvesisäiliö täytyy tyhjentää ennen mitään huolto- tai korjaustoimenpiteitä. VAROITUS: Pidä kaikki kiinnikkeet kireällä. Seuraavat huoltotoimenpiteet on tehtävä joka päivä. Pidä laite puhtaana. Se vähentää korjauksia ja pidentää käyttöikää. Kuva 19 Toimenpiteet ennen työn aloittamista HUOMAUTUS: Kytke pysäköintijarru aina päälle ennen laitteen huoltamista. 1. Irrota latauslaitteen pistoke laitteen takaosasta. Katso kuvaa Yhdistä akuista tuleva liitin (1) ohjauspaneelin kaapeliliittimeen. Katso kuvaa Varmista, että likavesisäiliön kansi on oikein paikoillaan. Katso kuvaa 20, kohtaa A. 4. Varmista, että imumoottorin päällä oleva suodatinsiivilä on puhdas ja paikoillaan.katso kuvaa 21, kohtaa B. Kuva Varmista, että poistoletkujen venttiilit ovat puhtaat. Sulje kaikki venttiilit tiukasti. 6. Varmista, että harjan suojakotelot ja reunukset ovat paikoillaan harjan päässä. 7. Varmista, että harjat on asennettu oikein paikoilleen. 8. Tarkista imusuulakkeen ja imusuulakkeen letkun asennus. Kuva 21 Page -20- Clarke Technology Operator's Manual -Vision 21i - Vision V

21 KUNNOSSAPITO Toimenpiteet työn lopuksi HUOMAUTUS: Kytke pysäköintijarru aina päälle ennen laitteen huoltamista. 1. Valuta puhdasvesisäiliö (kuva 22a) ja likavesisäiliö (kuva 22b) tyhjiksi. Tee säiliöiden tyhjennys näin: a. Käännä virta-avain POIS-asentoon. b. Irrota tyhjennysletku laitteen takaosasta. c. Aseta letkun pää ämpärin tai viemärin päälle. Kuva 22a d. Käännä venttiilin kahvaa vasemmalle. Tyhjennysaukko avautuu kun vedät kahvan ulos (kuva 22c). HUOMAUTUS: Pysy venttiilin aukon toisella puolella kun avaat venttiilin. e. Avaa venttiili kokonaan kääntämällä sen kahvaa oikealle. Vedä kahva ulos venttiilistä (kuva 22d). 2. Huuhtele säiliöt lisäämällä puhdasta vettä säiliöön sen päällä olevasta aukosta. 3. Jos säiliössä tai tyhjennysletkussa on tukos, huuhtele se voimakkaalla vesisuihkulla. Aseta vesiletku tyhjennysletkuun. Kuva 22b 4. Jätä säiliöt ja tyhjennysventtiilit auki kuivumaan. 5. Tarkista imusuulakkeen terä. Pyyhi se kankaalla puhtaaksi. Jos imusuulakkeen terä on vahingoittunut tai kulunut, käännä se tai vaihda se uuteen. 6. Tarkista ja puhdista puhdasvesisäiliön tiiviste. Käytä mietoa puhdistusainetta ja huuhtele osat puhtaassa vedessä. Tarkista akut ja lisää tarvittaessa tislattua vettä. Oikea taso on 6 mm putken alapuolella kussakin kennossa. HUOMIO: VAROITUS: Vesijohtovesi voi sisältää akuille vahingollisia kuonaaineita. Käytä akkujen täyttämiseen ainoastaan tislattua vettä. Lyijyhappoakut kehittävät kaasuja, joista voi aiheutua räjähdys. ÄLÄ TUPAKOI! Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Kuva 22c Pyyhi laitteen pinnat puhtaalla kankaalla. Lataa akut. Katso tämän oppaan kohtaa "Akkujen lataaminen". Kuva 22d Clarke Technology Operator's Manual - Vision 21i - Vision V 21

22 KUNNOSSAPITO Seuraavat huollot täytyy tehdä viikoittain: VAROITUS: Huolto ja korjaukset täytyy jättää valtuutettujen henkilöiden tehtäväksi. Puhdas- ja likavesisäiliö täytyy aina tyhjentää ennen mitään huoltoa. Pidä kaikki kiinnikkeet tiukalla. VAROITUS: Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. Älä aseta työkaluja tai muita metalliesineitä akun napojen poikki tai akkujen päälle. HUOMIO: Laite voi vahingoittua ja purkaus voi tapahtua akkujen päällä, jos akut täytetään putken alaosan yli kussakin kennossa. Pyyhi happo pois laitteesta ja akkujen päältä. Älä lisää happoa akkuun asennuksen jälkeen. Kuva 23 HUOMAUTUS: Kytke pysäköintijarru aina päälle ennen laitteen huoltamista. VAROITUS: Käytä aina silmäsuojaimia ja suojavaatteita, kun käsittelet akkuja. ÄLÄ TUPAKOI! 1. Kun tarkistat akkuja, kallista likavesisäiliötä ja salpaa sen pidäke pitämään säiliötä ylhäällä. Katso kuvaa Irrota akkukaapelit. Pyyhi akut päältä ammoniakkitai pesusoodaliuokseen kastetulla kankaalla. Puhdista akun navat. Yhdistä akkukaapelit. 3. Tarkista, ettei letkuissa ole vuotoja, tukoksia tai muita ongelmia. 4. Tarkista ja puhdista suodatinsiivilä liuosletkusta. Tee puhdistus seuraavasti: a. Käännä liitintä vasemmalle. b. Poista ja puhdista suodatinsiivilä. c. Pane suodatinsiivilä takaisin letkuun. Yhdistä letku kääntämällä liitintä oikealle. Kuva Voitele alustapyörä rasvapumpulla. Katso kuvaa Levitä voiteluainetta ohuelti vetopyörästön ketjuun. Page -22- Clarke Technology Operator's Manual -Vision 21i - Vision V

23 KUNNOSSAPITO 7. Tarkista, että imusuulake ja harjat tai vetoalustat ovat ehjät. 8. Tarkista ettei imusuulakkeen letkussa ja imuletkuissa ole vikoja, vuotoja tai tukoksia. Imusuulakkeen huolto Irrota imusuulake seuraavasti: 1. Irrota imusuulake osineen avaamalla kaksi nuppia, joilla imusuulake on kiinnitetty laitteeseen. Vedä imusuulake osineen irti. Katso kuvaa Tarkista imusuulakkeen kumi. Kuva Jos terä on kulunut, käännä se toisin päin niin että uusi terä on pyyhkimisasennossa. 4. Asenna imusuulake osineen takaisin laitteeseen. Imusuulakkeen säätö Seuraavat säädöt on tehty tehtaalla, mutta ne voivat vaatia hienosäätöä. Imusuulakkeen puristuspainon säätö: Katso säätövaiheita kuvasta 26. Oikea säätö antaa takimmaiseen kumiin yhtenäisen kaarevuuden, kun laitetta liikutetaan eteenpäin. Jos haluat lisätä painetta, kiristä muttereita kääntövarren kummallakin puolella. Vähennä painetta avaamalla muttereita kummaltakin puolelta. Kuva 26 Imusuulakkeen kallistuksen säätö: Imusuulakkeen kallistuskulma saa takimmaisen terän nousemaan joko keskeltä tai päistä, riippuen suunnasta, johon kallistusta muutetaan. Katso säätövaiheita kuvasta 27. Avaa vasen ja oikea ruuvi "X". Tuo takimmainen terä alas keskikohdasta kallistamalla "Y" alas. Jos haluat tuoda molemmat päät alas, kallista "Y" ylös. Tee pieniä säätöjä ja kokeile, kunnes saat aikaan tasaisen kaarevuuden. Kallistuksen muuttaminen voi myös vaatia imusuulakkeen puristuspainon säädön. X Kuva 27 Y Clarke Technology Operator's Manual - Vision 21i - Vision V 23

24 KUNNOSSAPITO Imusuulakkeen kumien säätö Kun etummainen terä on oikein asennettu, sen pitäisi olla noin 1,5 mm takimmaisen terän yläpuolella. Katso kuvaa 28. Imusuulakkeen tukipyörien säätö: Tukipyörät tulee asettaa noin 3 mm lattian yläpuolelle siten, että takimmmainen terä koskettaa lattiaa. Katso kuvaa 28. TAKIMMAINEN KUMI Kuva 28 VAROITUS: Huolto ja korjaukset täytyy jättää siihen valtuutettujen henkilöiden tehtäväksi. VAROITUS: Sähkölaitteiden korjaukset täytyy jättää siihen valtuutettujen henkilöiden tehtäväksi. Pyydä Clarke Technologyn valtuuttamaa huoltohenkilöä tekemään huollot. Käytä ainoastaan alkuperäisiä Clarke Technologyn varaosia. Pesuaineletkun puhdistus Jos pesuaineletku tukkiutuu, vedä suodatin pois harjakotelon takaa (kuva 29) ja poista suodatinsiivilä (kuva 30), ja puhdista tai vaihda siivilä. Paina suodatin takaisin sisään kehykseen. Kuva 29 Kuva 30 Page -24- Clarke Technology Operator's Manual -Vision 21i - Vision V

25 CLARKE TECHNOLOGY Vision 21i /Vision V Lisävarusteet - 11/95 Lisävarusteet: Kuvaus Osanro Käsi-imurointivarustus 14634A ESP-kierrätyssarja 14633A Pehmeä alustapyörä (vain pyörä) 52127A Pehmeä vetopyörä 59952A Syväpurkauksen estosarja (24V) 14097A Clarke Technologyn huoltosarja 14607A Kehyksen puskuri Rullasarja (yksi sarja kummallekin puolelle) 14693A Nitriiliset imusuulakkeen kumit: Pituus Laite Osanro 28.12" 21i 30938A 32.50" Vision V 30949A Uurteiset imusuulakkeen kumit: Pituus Laite Osanro 29.88" Vision V 30948A i 30942A Harjat osineen: Koko Kuvaus Osanro 11" Poly 11442A 11" Hankaus, kova 11443A 11" Hankaus, normaali 11444A 11" Pehmeä nailon 11441A 13" Poly 11438A 13" Hankaus, kova 11440A 13" Hankaus, normaali 11439A 13" Pehmeä nailon 11437A Vetoalustat0: Koko Osanro 11" 17530A 13" 17531A Clarke Technology Operator's Manual - Vision 21i - Vision V 25

26 ClLARKE TECHNOLOGY Vision 21i / Vision V Rear Cover Assembly Drawing 7/ Page -26- Clarke Technology Operator's Manual -Vision 21i - Vision V

27 CLARKE TECHNOLOGY Vision 21i / Vision V Rear Cover Assembly Parts List 7/99 Vision 21i Ref # Part No. Description Qty A Main Harness 1 x x A Handle Pin 2 x x A Screw,¼-20 x 1¼ PN 2 x x Washer, Lock 1/4 2 x x A Control Handle 1 x x A Control Handle Grip 2 x x Screw, 8-32 x ¼ Set 2 x x A Key Switch, W/Key 1 x x A Knob 1 x x A Switch (Head Up/Down) 1 x x A Switch (3 Speed Trav.) 1 x x Screw, x ¾ PN 6 x x A Gasket 2 x x B Console Panel 1 x x A Screw, 3 /8-16 x 3 CR 2 x x A Screw, ¼-20 x ½ PN 1 x x A Stationary Handle 2 x x Washer, Starlock 3 /8 1 x x A Wiring Label 1 x x A Cover Hinge 1 x x A Screw, ¼-20 x 5 /8 PN 8 x x B Wiring Label 1 x x A Nut, ¼-20 ESNA 20 x x A Control Switch Collar 1 x x A Centering Bracket 1 x x A Spring 2 x x A Stud 2 x x Insulator 2 x x A Solution Control 1 x x A Rear Cover 1 x Screw, 5 /16-18 x ½ Set 4 x x A Cover Support, LH 1 x x Washer, Lock 5 /16 4 x x Nut, ESNA 2 x x A Relay-.12 Sec. (F/N/R) 1 x x A Nut, 3 /8-16 Jam 2 x x A Screw, 5 /16-18 x 3 /4 HX 4 x x A Toggle Switch (Traverse) 1 x x A Solenoid, Brush Motor 1 x x Solenoid, Vac, Speed Ctrl 3 x x A Cover Support, RH 1 x x A Solenoid, For./Rev. 2 x x Vision V Ref # Part No. Description Qty Tank stop Brushing 2 x x Pin 2 x x Nut, 5 / x x A Warning Plate 1 x x A Frame Weldment 1 x x A Squeegee Lift Cable 1 x x Hairpin 2 x x Nyliner Bushing 2 x x A Circuit Breaker, 30A (Vac) 1 x x A Circuit Breaker, 5A (Hd. Act.) 1 x x A Screw, ¼-20 x 3 /4 PN 5 x x A Handle 1 x x A Switch Asm., Vac 1 x x A Screw, 3 /8-16 x 5 /8 PN 1 x x A Washer, Flat 3 /4 1 x x A Bolt 1 x x Spring 1 x x A Squeegee Lift Lever 1 x x Nut, 6-32 ESNA 4 x x A Power, Conn. Bracket 1 x x Screw, 6-32 x 1 PN 4 x x A Console Cable Assembly 1 x x A Squeegee Lift Bracket 1 x x Spacer 1 x x Screw, ¼-20 x 1 Flat 1 x x 72 Pg. 28 Pin Bracket ref. #25 1 x x Washer, Flat 5 /16 1 x x Rivet 2 x x A Circuit Breaker 35A (Br. Mtr.) 1 x x A Relay, 3 sec. (HSD) 1 x x A Washer, Lock 1 x x Washer 4 x x A Diode Asm. 1 x x A Key 1 x x A Clamp, Cable 1 x x Screw, ¼-20 x 3 /4 Hex 16 x x A Washer, Flat ¼ 8 x x A Screw ¼-20 x 1 Hex 2 x x Screw, #10-24 X ½ 2 x x Washer 2 x x A Plate, Wear 1 x x A Circuit Breaker 30A (Trav.) 1 x x Vision 21i Vision V NOTE: indicates a change has taken place since last publication of this manual Clarke Technology Operator's Manual - Vision 21i - Vision V 27

28 CLARKE TECHNOLOGY Vision 21i - Vision V Traverse System Assembly Drawing 2/ Page -28- Clarke Technology Operator's Manual -Vision 21i - Vision V

29 CLARKE TECHNOLOGY Vision 21i - Vision V Traverse System Assembly Parts List 2/00 Ref # Part No. Description Qty A Frame 1 x x A Screw, 3 /8-16 x 1 Hex 12 x x Brake Spring 1 x x A Nut, ¼-20 Hex ESNA 4 x x A Washer, Flat ¼ 5 x x Spring 1 x x Nut, 5 /16-18, ESNA 3 x x Brake Arm Spacer 1 x x A Brake Arm 1 x x Brake Rod Swivel 1 x x A Brake Rod 1 x x Cotter Pin 2 x x A Screw, 5 /16-18 x 1.25 Hx 1 x x A Brake Lever 1 x x A Brake Pedal Spacer 1 x x A Screw, 5 /16-18 x 3 /4 Hex 5 x x A Brake Pedal Bracket 1 x x A Guard 1 x x Washer, Flat 5 /16 3 x x A Screw, 5 /16-18 x 1.5 Hx 1 x x Key 1 x x A Traverse Motor 1 x x A Strap 1 x x A Nut, 3 /8-16 ESNA 12 x x Washer, Lock ¼ 7 x x Screw, ¼-20 x 3 /4 4 x x Caster Assembly 2 x x Washer, Lock 3 /8 8 x x Screw, ¼-20 x 3 /8 set 2 x x Washer, Lock 5 /16 5 x x Washer 1 x x A Screw, ¼-20 x ½ 3 x x A Chain 1 x x Drive Sprocket 1 x x Master Link 1 x x Driven Sprocket 1 x x Spacer Washer 3 x x A Axle Strap 2 x x A Shaft 1 x x Grease Fitting 1 x x R Wheel Assembly 1 x x A Sheild, Wheel Guard 1 x x NI 77266B Label, Parking Brake 1 x x NOTE: indicates a change has taken place since last publication of this manual Clarke Technology Operator's Manual - Vision 21i - Vision V 29

30 CLARKE TECHNOLOGY Vision 21i - Vision V Squeegee & Squeegee Arm Assembly Drawing 1/ ref Page -30- Clarke Technology Operator's Manual -Vision 21i - Vision V

31 CLARKE TECHNOLOGY Vision 21i - Vision V Squeegee & Squeegee Arm Assembly Parts List 1/97 Ref # Part No. Description Qty A Screw, 3 /8-16 x 3 CR 2 x x A Duct 1 x x A Clamp Weld 1 x 62424A Clamp Weld 1 x A End Clamp 2 x x A Screw, ¼-20 x 1.50 Hx 2 x x A Outer Blade 1 x 30931A Outer Blade 1 x A Spacer 2 x 38713A Spacer 2 x A Inner Blade 1 x 30930A Inner Blade 1 x A Nut, 3 /8-16 JAM 6 x x A Squeegee Weld. 1 x 69059A Sq. Weld. 1 x Washer 3 /8 ID 11 x x A Guide Wheel 2 x x Screw, 3 /8-16 x 1.50 Hex 2 x x A Knob 2 x x B Squeegee Gasket 1 x x Wheel 2 x x A Tube Bracket 1 x x Screw, ¼-20 x 3 /4 Hex 4 x x A Washer, Flat ¼ 5 x x Nut, 5 /16-18 Hex 2 x x A Nut, ¼-20 Hex ESNA x x A Squeegee Spring Brkt. 2 x x A Squeegee Adj. Stud 2 x x A Rear Arm 1 x x A Pin Bracket 1 x x A Nut, 3 /8-16 ESNA 5 x x Screw, ¼-20 x 2.50 Hex 1 x x A Squeegee Actuator Pin 1 x x A Squeegee Lift Bar 1 x x A Shoulder Bolt 1 x x Nut, 6-32 ESNA 4 x x Screw, ¼-20 x 3.4 Soc. 1 x x A Front Arm 1 x x Nut, 5 /16-18 ESNA 5 x x A Squeegee Press. Spring 2 x x A Squeege Asm. 1 x 18807A Squeegee Asm. 1 x Hairpin 3 x x A Screw, 3 /8-16 x 1 Hwx 1 x x A Screw, 3 /8-16 x 2¼ 2 x x A Pad 1 x x A Washer, Flat 3/8 S.S. 1 x x A Screw 5 /16-18 x.75 2 x x A Swing Arm Pin 1 x x Hair Pin 1 x x A Arm, Pivot 1 x x A Nut, 3 /8-16 SS 2 x x Clarke Technology Operator's Manual - Vision 21i - Vision V 31 Vision 21i Vision V

32 CLARKE TECHNOLOGY Vision 21i - Vision V Brush Head Assemby Parts List 9/ Squeegee Arm Stop Asm Page -32- Clarke Technology Operator's Manual -Vision 21i - Vision V

33 CLARKE TECHNOLOGY Vision 21i - Vision V Brush Head Assemby Parts List 9/98 Vision 21i Vision V Ref # Part No. Description Qty Screw, 6-32 x 1 PN 4 x x A Lever Switch (Scrub Lmt.) 1 x x Nut, 6-32 ESNA 6 x x A Switch, Brush (Head Up) 1 x x A Screw, ¼-20 x 3 /8 PN 4 x x A Switch Bracket 1 x x A Nut, ¼-20 ESNA 2 x x A Resistor (Traverse Res.) 1 x x A Pin 2 x x A Brush Plate 1 x 68670A Brush Plate 1 x Clamp 2 x x A Brush Hose L.H.& R.H. 2 x 34704A Brush Hose L.H.& R.H. 2 x Hose Clamp 1 x x Washer, Lock 3 /8 8 x x Screw, ¼-20 x 3 /4 8 x x Screw, 5 /16-18 x 3 /4 Soc 2 x x A Pin 1 x x Gimbal 2 x x Screw, ¼-20 x 1 Pn 6 x x 20 Pg 23 Brushes & Pads 2 x x B Gimbal 2 x x Hairpin 3 x x Splitter, Water 1 x x Key 1 x x A Motor, Brush (ref. to pages 36 & 37) 2 x x A Connector 2 x x Nut, ½-13 ESNA 8 x x A Linkage Bar 4 x x Screw, ½-13 x 1¼ HX 2 x x B Sleeve Bearing 8 x x A Connector Housing 2 x x 33 Pg. 33 Solution Hose ref. #4 1 x x A Nylon Washer 2 x x A Head Pressure Sleeve 1 x x A Spirol Pin, 3 /16 3 x x Vision 21i Vision V Ref # Part No. Description Qty A Head Pressure Pin 1 x x B Head Pressure Tube 1 x x A Harness, Wiring 1 x x A Gimbal Collar 2 x x A Actuator 1 x x A Head Pressure Spring (ref. to pages 36 and 37) 1 x x A Spring Seat 1 x x A Main Frame 1 x x B Battery Tray 1 x x Battery, 12 Volt, 195 AH 2 x x Battery, 6 Volt, 250 AH 4 x x Series Cable-9" 1 x x 41206A Series Cable-16" 2 x x A Battery Cable 1 x x Brush Holder Spring 2 x x A Label, Warning-Moving 3 x x A Label, Wiring 1 x x A Label, Battery Connect. 1 x x A Label, Warning-Battery 2 x x A Label, Warning-Falling 2 x x A Center Lok Asm.(Pad Driver only) 2 x x Screw #10-16x 7 /8 (pad driver only) 6 x x A Screw 3 /8-16 x 3 CR 2 x x A Nut, 3 /8-16 JAM 4 x x A Spacer, 12V Bat. 2 x x Cotter Pin 1 x x Screw, ¼-20 x 1½ 2 x x Screw, ½-13 x 1½ Hx 4 x x A Washer, Rubber 2 x x A Activator 1 x x A Nut, 3 /8-16 ESNA 4 x x A Screw 3 /8-16 x 1 4 x x * Washer 8 x x A Screw, Special Hd 2 x x A Nut, Spacer 2 x x Washer, Lock ¼ 8 x x A Label 26v 1 - x 70066A Label, 21i 1 x - *NOTE: #67 used with screws #62 only as needed to square up linkage bars #29. Clarke Technology Operator's Manual - Vision 21i - Vision V 33

34 CLARKE TECHNOLOGY Vision 21i - Vision V Solution/Vacuum System Drawing 9/ Page -34- Clarke Technology Operator's Manual -Vision 21i - Vision V

35 CLARKE TECHNOLOGY Vision 21i - Vision V Solution/Vacuum System Parts List 9/98 Ref # Part No. Description Qty Vision 21i Vision V Nut, ESNA 6 x x Bracket 1 x x A Solution Hose 1 x x Hose Clamp 6 x x Elbow 2 x x A Solution Control 1 x x Screw, x ½ Pan 6 x x Solution Valve 1 x x Spacer 1 x x Cable Clip 1 x x A Nut, ¼-20 ESNA 1 x x Connector 1 x x Filter Screen 1 x x A Hose Adapter 1 x x A Hose 2 x x Hose Clamp 5 x x A Screw, ¼-20 x 1 3 /4 1 x x A Drain Hose, Recovery 1 x x Clamp 2 x x Drain Valve 2 x x Drain Gasket 2 x x Drain Valve Handle 2 x x A Chain 4 x x Screw, x 3 /8 PN 2 x x Screw, 8-18 x 1/2 PN 2 x x A Drain Hose, Solution 1 x x A Screw, ¼-20 x 5 /8 PN 4 x x Vision 21i Vision V Ref # Part No. Description Qty A Bracket 1 x x B Squeegee Hose 1 x x A Squeegee Adapter 1 x x O-Ring 2 x x A Screw, ¼-20 x 4.00 Hex 3 x x A Washer, Flat ¼ 5 x x A Vac Motor Spacer 3 x x A Stand, Tube 1 x x Gasket 1 x x A Vac Motor 1 x x A Contact 4 x x 43401A Housing Black - Vac 2 x x 43402A Housing Blue - Float 2 x x Lid 2 x x A Lid Gasket 2 x x C Solution Tank 1 x x A Bracket, Solution Tank LH 1 x x A Vacuum Strainer 1 x x Nut 1 x x A Float Switch 1 x x A Strain Relief 1 x x A Seal 1 x x Locknut 1 x x D Recovery Tank 1 x x Screw, ¼-20 x 3 /4 hex 1 x x A Hose, Vac Motor 1 x x Clarke Technology Operator's Manual - Vision 21i - Vision V 35

36 CLARKE TECHNOLOGY Vision 21i - Vision V Brush Housing Assembly Drawing 7/ Page -36- Clarke Technology Operator's Manual -Vision 21i - Vision V

37 CLARKE TECHNOLOGY Vision 21i - Vision V Brush Housing Assembly Parts List 7/96 Vision 21i Vision V Ref # Part No. Description Qty A Brush Housing, L.H. 1 x 64727A Brush Housing, L.H. 1 x A Brush Housing, R.H. 1 x 64726A Brush Housing, R.H. 1 x A Nut, 3/8-16 ESNA 1 x x Washer 1 x x Guide, Wheel 1 x x A Scr., 3/8-16 x 2¼ 1 x x A Strap, R.H. 1 x 69079A Strap, R.H. 1 x A Skirt, R.H. 1 x 38234A Skirt, R.H. 1 x A Pin 1 x x A Skirt, L.H. 1 x 38233A Skirt, L.H. 1 x A Strap, L.H. 1 x 69078A Strap, L.H. 1 x A Nut, 1/4-20 ESNA 9 x 81104A Nut, 1/4-20 ESNA 11 x A Scr., 1/4-20 x 5/8 Hex 9 x 85737A Scr., 1/4-20 x 5/8 Hex 11 x A Nut, 3/8-16 Jam 1 x x Clarke Technology Operator's Manual - Vision 21i - Vision V 37

38 CLARKE TECHNOLOGY Vision 21i - Vision V Alternate Brush Motor Assembly #44809A 5/95 NOTICE: If your Vision V or Vision 21i has brush motor #44809A, shown below, use the parts on this page. Refer to pages 30 and 31 in this manual for other parts. Ref. Part No. Description Qty Washer, Lock 3/ Screw, 3/8-16 x 3/ A Motor, Brush A Head Pressure Spring 1 Page -38- Clarke Technology Operator's Manual -Vision 21i - Vision V

39 CLARKE TECHNOLOGY Vision 21i - Vision V Alternate Brush Motor #44809A 5/95 Flam Location Item Part No. Description Qty A Stator Frame Assembly (w/magnets & Clips) A Armature Assembly (w. B.E. & F.E. Bearings) Bearings B.E Bearing F.E A Commutator Bracket Assembly 1 (w/brush BRD Assembly Leads) A Commutator Bracket A Strain Relief Brush Board Screw A Brush Board Assembly (w/ Springs & Brushes) Brush Spring A Brush Assembly A Lead Assembly A Lead Assembly A Helical Washer A Thru Bolt A Shaft Key A B.E. Bracket Assembly (Gear Box) 1 Clarke Technology Operator's Manual - Vision 21i - Vision V 39

40 CLARKE TECHNOLOGY Vision 21i - Vision V Brush Motor #45037A 3/95 Ref # Part No. Description Qty Com. Bracket Cover Washer - Helical Bearing A Armature Assembly Bearing Seal - Oil Bracket Screw ¼-20 x 5¾ Hex A Bracket Assembly Field Asm. w/mag Clips A Brush Holding Asm Spring -Brush A Brush Assembly 4 Page -40- Clarke Technology Operator's Manual -Vision 21i - Vision V

41 CLARKE TECHNOLOGY Vision 21i - Vision V Traverse Motor #45038A 8/94 Ref # Part No. Description Qty A Cover, Bracket, Com Washer - Helical Bearing A Armature Assembly Bearing Seal - Oil Bracket Screw ¼-20 x 5¾ Hex A Bracket Assembly Field Asm. w/mag Clips Housing - Male Terminal Connector Terminal - Male A Brush Holding Assembly Spring -Brush A Brush Assembly 4 Clarke Technology Operator's Manual - Vision 21i - Vision V 41
