1 KÄYTTÖOHJE 600 MAGNETIC BUILT FOR HEALTH

2 Vaihe 1: a. Kiinnitä etu ja takajalkatuet (I & J) laitteen runkoon käyttämällä aluslevyjä (N-4) ja ruuveja (N-3).

3 Vaihe 2 a. Asenna vasen ja oikea poljin ( G-4 L&R )huolellisesti kiinni vasempaan ja oikeaan poljinkampeen(g-2 & G-25).

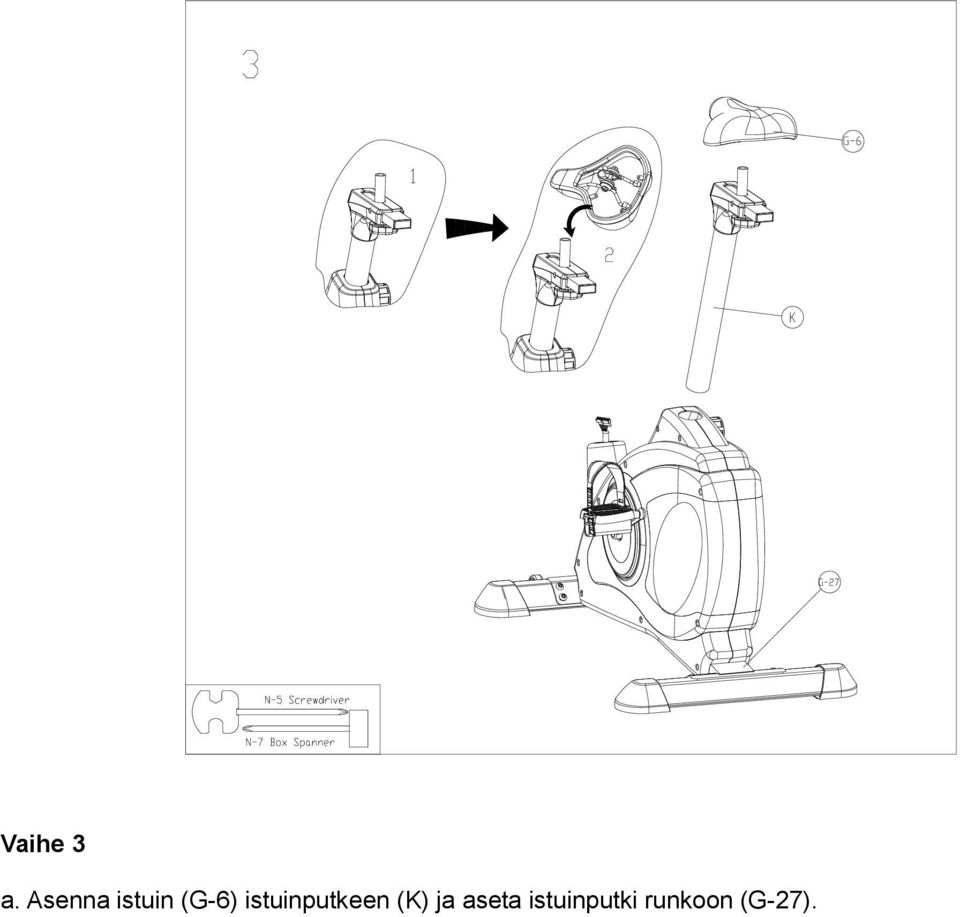

4 Vaihe 3 a. Asenna istuin (G-6) istuinputkeen (K) ja aseta istuinputki runkoon (G-27).

5 Vaihe 4 a. Avaa ensin esiasennetut ruuvit ja aluslaatat käsitukiputkesta (H2), laita käsitukiputken suoja (G24) käsitukiputkeen. Nosta rungosta tuleva johto liittimineen( H-1+G-20) ja kytke se käsitukiputkessa olevaan vastaavaan liittimeen. b. Asenna käsitukiputki runkoon ja kiinnitä se ruuveilla ja aluslevyillä (E-1&E-2). Huom! Varmista ettei johto jää puristuksiin.

6 Vaihe 5 a. Asenna käsituki (M) kiinnittimen avulla käsitukiputkeen(h-2) ja laita suoja (N-2) b. Säädä käsituki haluttuun kulmaan ja kiristä T- kahvalla (N-1).

7 Vaihe 6 a. Vie käsipulssiantureiden johdot (M-4) aukosta. Kytke mittarin (H-1)ja käsipulssiantureiden johdot (M-4). b. Avaa ensin esiasennetut ruuvit (A-1)säädettävästä mittarikiinnikkeestä. Asenna mittari(a )kiinnikkeeseen. Kytke mittarin johdot (A.) Ja kiinnitä mittari(a)ruuveilla(a-1). Huom! Varmista etteivät johdot jää puristuksiin.

Avaa ensin esiasennetut ruuvit (A-1)säädettävästä mittarikiinnikkeestä.

10 Asennussarja

11 Räjäytyskuva

12 Osaluettelo No. Description Q ty A Computer assembly 1 PCS A-1 Screw 4 PCS B Axle assembly 1 SET B-1 Screw 3 PCS B-2 Drive pulley 1 PCS B-3 Bushing 1 PCS B-4 Axle 1 PCS C Flywheel assembly 1 SET C-1 Star washer 2 PCS C-2 Nut 5 PCS C-3 Bushing 1 PCS C-4 Bearing 1 PCS C-5 Pulley 1 PCS C-6 Bearing 1 PCS C-7 One way bearing 1 PCS C-8 Flat washer 1 PCS C-9 Bearing 1 PCS C-10 Bearing 1 PCS C-11 Axle of flywheel 1 PCS C-12 Flywheel 1 PCS C-13 Bushing 1 PCS D Idler assembly 1 SET D-1 Screw 1 PCS D-2 Idler wheel 1 PCS D-3 Wave washer 2 PCS D-4 Nut 1 PCS D-5 Screw 1 PCS D-6 Flat washer 1 PCS D-7 Flat washer 1 PCS D-8 Idler spring 1 PCS E Screw set for handlebar post 1 SET E-1 Semi-washer 4 PCS E-2 Screw 4 PCS F Magnet assembly 1 SET F-1 Screw 2 PCS F-2 Spring washer 2 PCS

washer 2 PCS C-2 Nut 5 PCS C-3 Bushing 1 PCS C-4 Bearing 1 PCS C-5 Pulley 1 PCS C-6 Bearing 1 PCS C-7 One way bearing 1 PCS C-8 Flat washer 1 PCS C-9 Bearing 1 PCS C-10 Bearing 1 PCS C-11 Axle

13 No. Description Q ty F-3 Flat washer 2 PCS G-1 Right chain cover 1 PCS G-2 Right crank 1 PCS G-3 Nylok screw 2 PCS G-4 Pedal 1 PCS G-5 Screw 7 PCS G-6 Seat 1 PCS G-7 Left chain cover 1 PCS G-8 Screw 8 PCS G-9 Screw 6 PCS G-10 Cap 2 PCS G-11 DC wire 1 PCS G-12 Ring 2 PCS G-13 Bearing 2 PCS G-14 Wave washer 1 PCS G-15 Flat washer 1 PCS G-16 C ring 1 PCS G-17 Belt 1 PCS G-18 Clamp 1 PCS G-19 Knob 1 PCS G-20 Motor wire 1 PCS G-21 Screw 1 PCS G-22 Sensor wire 1 PCS G-23 Sensor bracket 1 PCS G-24 Cap of handlebar post 1 PCS G-25 Left crank 1 PCS G-26 Adaptor 1 PCS G-27 Main frame 1 PCS H Handlebar post assembly 1 SET H-1 Cable wire 1 PCS H-2 Handlebar post 1 PCS I Rear stabilizer assembly 1 SET I-1 Screw 4 PCS I-2 Cushion for rear stabilizer (left) 1 PCS I-3 Adjustor for stabilizer 2 PCS I-4 Cushion for rear stabilizer (right) 1 PCS I-5 Rear stabilizer

PCS G-20 Motor wire 1 PCS G-21 Screw 1 PCS G-22 Sensor wire 1 PCS G-23 Sensor bracket 1 PCS G-24 Cap of handlebar post 1 PCS G-25 Left crank 1 PCS G-26 Adaptor 1 PCS G-27 Main frame 1 PCS H Handlebar

14 No. Description Q ty J Front stabilizer assembly 1 SET J-1 Cushion for front stabilizer (left) 1 PCS J-2 Screw 2 PCS J-3 Transportation wheel 2 PCS J-4 Nut 2 PCS J-5 Flat washer 2 PCS J-6 Cushion for front stabilizer (right) 1 PCS J-7 Front stabilizer 1 PCS J-8 Screw 4 PCS K Seat post 1 SET L Seat slider assembly 1 SET L-1 Seat slider 1 PCS L-2 Screw bracket for seat slider 1 PCS L-3 Knob 1 PCS L-4 Flat washer 1 PCS L-5 End cap 1 PCS L-6 Cap for slider (left) 1 PCS L-7 Cap for slider (right) 1 PCS L-8 Screw 2 PCS L-9 Screw 1 PCS M Handlebar assembly 1 SET M-1 Foam grip 2 PCS M-2 Hand pulse 2 PCS M-3 End cap 2 PCS M-4 Hand pulse wire 1 PCS M-5 Screw 2 PCS M-6 Handlebar 1 PCS N Hardware kit 1 SET N-1 Screw for T type knob 1 PCS N-2 Cover for handlebar 1 PCS N-3 Screw 8 PCS N-4 Flat washer 8 PCS N-5 Wrench 1 PCS N-6 Hex wrench 1 PCS N-7 Bushing wrence 1 PCS P Gear box assembly 1 PCS

L-4 Flat washer 1 PCS L-5 End cap 1 PCS L-6 Cap for slider (left) 1 PCS L-7 Cap for slider (right) 1 PCS L-8 Screw 2 PCS L-9 Screw 1 PCS M Handlebar assembly 1 SET M-1 Foam grip 2 PCS M-2 Hand pulse

Käyttöliittymä KÄYTTÖOHJE SM7287-67 PAINIKE TOIMINNOT: MODE Alkutilassa MODE vahvistaa kaikki harjoitustietojen asetukset RESET START/STOP RECOVERY UP DOWN BODY FAT Alkutilassa paina painiketta niin

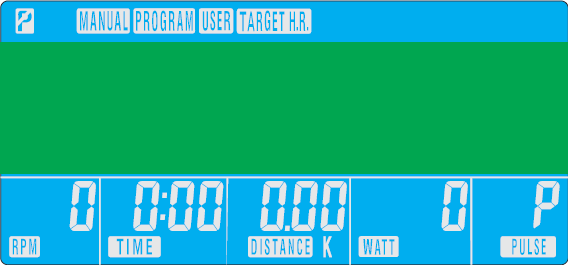

15 Käyttöliittymä KÄYTTÖOHJE SM PAINIKE TOIMINNOT: MODE Alkutilassa MODE vahvistaa kaikki harjoitustietojen asetukset RESET START/STOP RECOVERY UP DOWN BODY FAT Alkutilassa paina painiketta niin pääset päävalikkoon Pysäytä tai aloita harjoitus Testaa syketason palautumista Valitsee harjoitustilan ja säätää asetuksia ylös Valitsee harjoitustilan ja säätää asetuksia alas Kehon rasvapitoisuuden mittaus HARJOITUSTIEDOT: TIME Näytön alue 0:00~99:99 ; Asetusalue 0:00~99:00 DISTANCE Näytön alue 0.00~99.99 ; Asetusalue0.00~99.90km CALORIES Näytön alue 0~9999 ; Asetusalue 0~9990 PULSE Näytön alue P-30~230 ; Asetusalue 0-30~230 WATT Näytön alue 0~999 ; Asetusalue 10~350 SPEED 0.0~99.9km RPM 0~999 KÄYTTÖ 1. Laita virta päälle ja käyttöliittymä antaa pitkän piippausäänen, LCD näytöllä näkyy kaikki segmentit (piirros A) kahden sekunnin ajan, siirry henkilötietojen asetustilaan (sukupuoli, ikä, pituus ja paino) U1~U4. 2. Päävalikossa käyttäjä voi painaa UP tai DOWN painiketta valitakseen MANUAALISEN (w/tehon) > OHJELMA (PROGRAM) ( 12 eri profiilia) > OMA OHJELMA(USER PROGRAM) > TAVOITE SYKE (TARGET H.R.).

mittaus HARJOITUSTIEDOT: TIME Näytön alue 0:00~99:

16 3. Pikakäynnistys manuaalitilassa: Päävalikossa käyttäjä voi painaa START/STOP painiketta aloittaakseen harjoittelun manuaalitilassa. Kaikki harjoitusarvot (AIKA/NOPEUS/KALORIT) alkavat nollasta ja tasoa voi säätää harjoituksen aikana. 4. Manuaalinen: Ennen harjoitusta manuaalitilassa, käyttäjä voi asettaa tavoitteen VASTUKSELLE, AJALLE, MATKALLE, KALOREILLE JA PULSSILLE painamalla UP ja DOWN painikkeita ylös tai alas. 5. Tehon tarkkailu manuaalisesti: Aktivoidaksesi TEHON tarkkailun, käyttäjä voi asettaa TEHON arvon valmiiksi manuaalitilassa. Tehon oletusarvo 120 vilkkuu näytössä. Käyttäjä voi painaa UP tai DOWN painiketta asettaakseen tavoitearvon välille Vahvista painamalla MODE painiketta. Vastustaso säätyy automaattisesti riippuen poljinnopeudesta. 6. OHJELMA: Paina UP tai DOWN painiketta valitaksesi jonkun 12 ohjelman profiilista ja paina MODE vahvistaaksesi valinnan. Käyttäjä voi asettaa tavoitteen VASTUKSELLE, AJALLE, MATKALLE, KALOREILLE JA PULSSILLE painamalla UP ja DOWN painikkeita ylös tai alas.

Manuaalinen: Ennen harjoitusta manuaalitilassa, käyttäjä voi asettaa tavoitteen VASTUKSELLE, AJALLE, MATKALLE, KALOREILLE JA PULSSILLE painamalla UP ja DOWN painikkeita ylös tai alas. 5.

17 7.H.R.C.: Ennen harjoittelua H.R.C/SYKEOHJAUS tilassa käyttäjä voi valita 55%, 75% tai 90% tavoitesykkeen. Käyttöliittymä laskee automaattisesti käyttäjän iän ja antaa tietyn tavoitetason bpm/lyöntiä minuutissa. 8. OMA OHJELMA: Käyttäjä voi tehdä oman profiilinsa painamalla UP, DOWN painikkeita ja vahvistamalla MODE- painikkeella (alkaen 1 sarakkeesta sarakkeeseen 16). Käyttäjä voi lopettaa profiiliasetukset painamalla MODEpainiketta.

OMA OHJELMA: Käyttäjä voi tehdä oman profiilinsa painamalla UP, DOWN painikkeita ja vahvistamalla MODE-

9. KEHON RASVAPITOISUUS: STOP- tilassa, paina BODYFAT painiketta aloittaaksesi kehon rasvapitoisuuden mittaamisen. Valittu käyttäjä (U1 ~ U4) vilkkuu 2 sekuntia. Sitten mittaaminen alkaa.

18 9. KEHON RASVAPITOISUUS: STOP- tilassa, paina BODYFAT painiketta aloittaaksesi kehon rasvapitoisuuden mittaamisen. Valittu käyttäjä (U1 ~ U4) vilkkuu 2 sekuntia. Sitten mittaaminen alkaa. Mittauksen aikana käyttäjän tulee pitää kiinni molemmin käsin kädensijasta. Ja LCD näytössä on sekuntia, kunnes se lopettaa mittaamisen. 10. PALAUTUSSYKE: Harjoitteluajan jälkeen, pidä ote kädensijoista ja paina RECOVERY painiketta. Kaikki näytön toiminnot loppuvat paitsi TIME alkaa laskea aikaa alaspäin :sta nollaan Näytöllä näkyy palautussykkeesi tasoilla F1, F2 F6: een asti. F1 on paras, F6 huonoin. Käyttäjä voi jatkaa harjoittelua parantaakseen palautussykkeen tasoa. (Paina RECOVERY painiketta uudelleen päästäksesi päävalikkoon) HUOMIO: 1.Tämä käyttöliittymä vaatii 9V:n, 1A tai 9V, 0,5 A verkkolaitteen. 2. Kun käyttäjä lopettaa polkemisen 4 minuutiksi, käyttöliittymä menee virransäästötilaan, kaikki asetukset ja harjoitustiedot säilyvät seuraavaan harjoituskertaan asti. 3. Jos käyttöliittymä käyttäytyy epänormaalisti, ota verkkolaite irti ja kytke se uudelleen.

PALAUTUSSYKE: Harjoitteluajan jälkeen, pidä ote kädensijoista ja paina RECOVERY painiketta. Kaikki näytön toiminnot loppuvat paitsi TIME alkaa laskea aikaa alaspäin 00.

19 Tärkeää tietoa palvelusta Jos sinulle ilmaantuu jotain ongelmia, ota yhteyttä Mylna palveluun. Siellä on asiantuntijoita, jotka voivat auttaa tuotetta, kokoonpanoa tai tuotevirhettä sekä varaosatilauksia koskeviin kysymyksiin. Haluamme, että olet ensin meihin yhteydessä ennenkuin olet yhteydessä myymälään, niin voimme auttaa sinua parhaalla mahdollisella tavalla. Voit myös käydä kotivuillamme Sieltä löytyy paljon tietoa tuotteistamme ja käyttöohjeita suomeksi ja englanniksi. Kotisivuiltamme löydät yhteydenottolomakkeen, jonka täyttämällä saamme kaiken mahdollisen tiedon ja voimme auttaa sinua mahdollisimman tehokkaasti.

Haluamme, että olet ensin meihin yhteydessä ennenkuin olet yhteydessä myymälään, niin voimme auttaa sinua parhaalla mahdollisella tavalla.
