GLADIATOR - SMART -mikroaaltopintakytkin Erillisjärjestelmä (sis. lähetin, vastaanotin, kytkinvahvistin)

Transkriptio

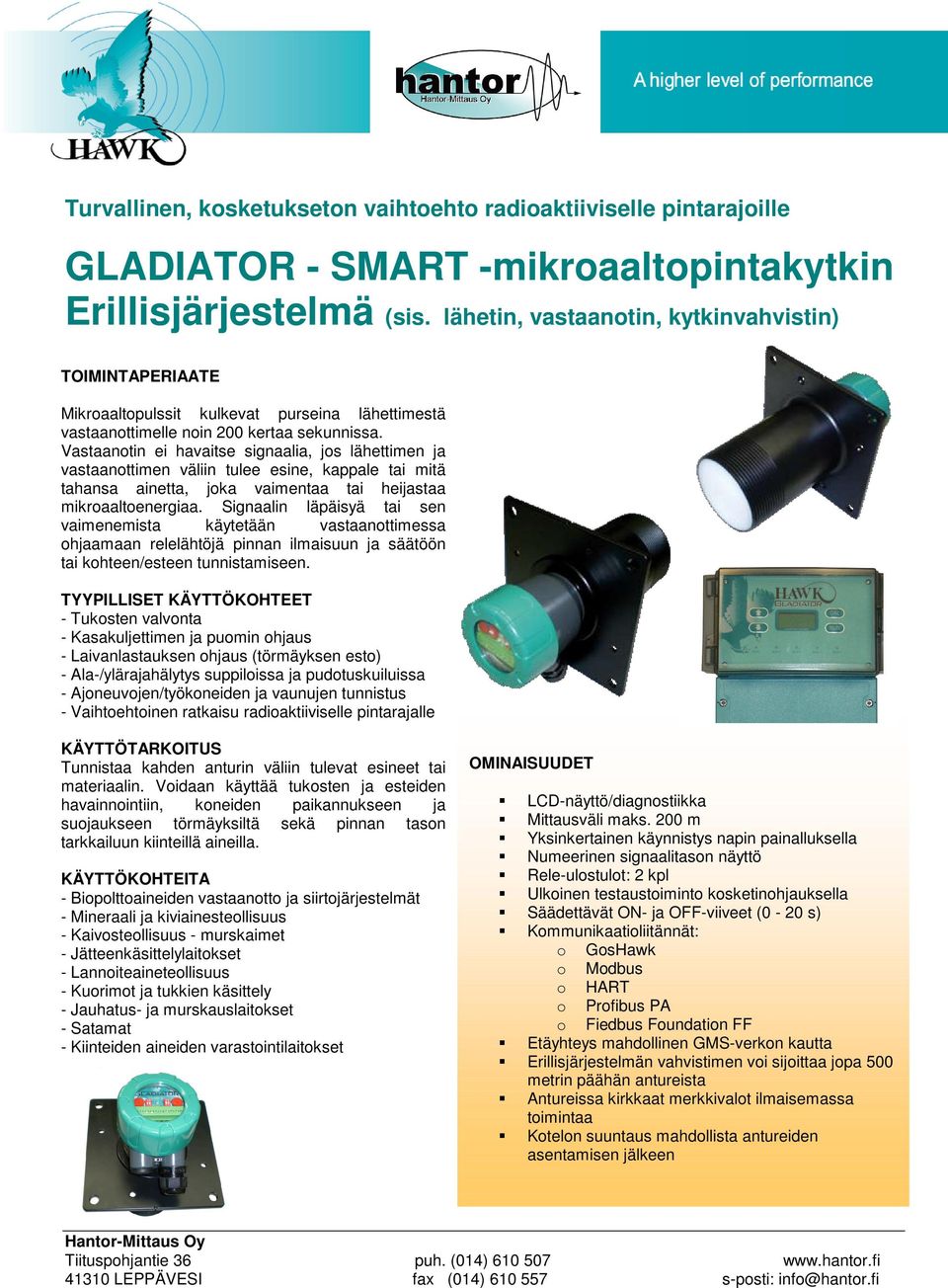

1 b Turvallinen, kosketukseton vaihtoehto radioaktiiviselle pintarajoille GLADIATOR - SMART -mikroaaltopintakytkin Erillisjärjestelmä (sis. lähetin, vastaanotin, kytkinvahvistin) TOIMINTAPERIAATE Mikroaaltopulssit kulkevat purseina lähettimestä vastaanottimelle noin 200 kertaa sekunnissa. Vastaanotin ei havaitse signaalia, jos lähettimen ja vastaanottimen väliin tulee esine, kappale tai mitä tahansa ainetta, joka vaimentaa tai heijastaa mikroaaltoenergiaa. Signaalin läpäisyä tai sen vaimenemista käytetään vastaanottimessa ohjaamaan relelähtöjä pinnan ilmaisuun ja säätöön tai kohteen/esteen tunnistamiseen. TYYPILLISET KÄYTTÖKOHTEET - Tukosten valvonta - Kasakuljettimen ja puomin ohjaus - Laivanlastauksen ohjaus (törmäyksen esto) - Ala-/ylärajahälytys suppiloissa ja pudotuskuiluissa - Ajoneuvojen/työkoneiden ja vaunujen tunnistus - Vaihtoehtoinen ratkaisu radioaktiiviselle pintarajalle KÄYTTÖTARKOITUS Tunnistaa kahden anturin väliin tulevat esineet tai materiaalin. Voidaan käyttää tukosten ja esteiden havainnointiin, koneiden paikannukseen ja suojaukseen törmäyksiltä sekä pinnan tason tarkkailuun kiinteillä aineilla. KÄYTTÖKOHTEITA - Biopolttoaineiden vastaanotto ja siirtojärjestelmät - Mineraali ja kiviainesteollisuus - Kaivosteollisuus - murskaimet - Jätteenkäsittelylaitokset - Lannoiteaineteollisuus - Kuorimot ja tukkien käsittely - Jauhatus- ja murskauslaitokset - Satamat - Kiinteiden aineiden varastointilaitokset OMINAISUUDET LCD-näyttö/diagnostiikka Mittausväli maks. 200 m Yksinkertainen käynnistys napin painalluksella Numeerinen signaalitason näyttö Rele-ulostulot: 2 kpl Ulkoinen testaustoiminto kosketinohjauksella Säädettävät ON- ja OFF-viiveet (0-20 s) Kommunikaatioliitännät: o GosHawk o Modbus o HART o Profibus PA o Fiedbus Foundation FF Etäyhteys mahdollinen GMS-verkon kautta Erillisjärjestelmän vahvistimen voi sijoittaa jopa 500 metrin päähän antureista Antureissa kirkkaat merkkivalot ilmaisemassa toimintaa Kotelon suuntaus mahdollista antureiden asentamisen jälkeen Hantor-Mittaus Oy Tiituspohjantie 36 puh. (014) LEPPÄVESI fax (014) s-posti: info@hantor.fi

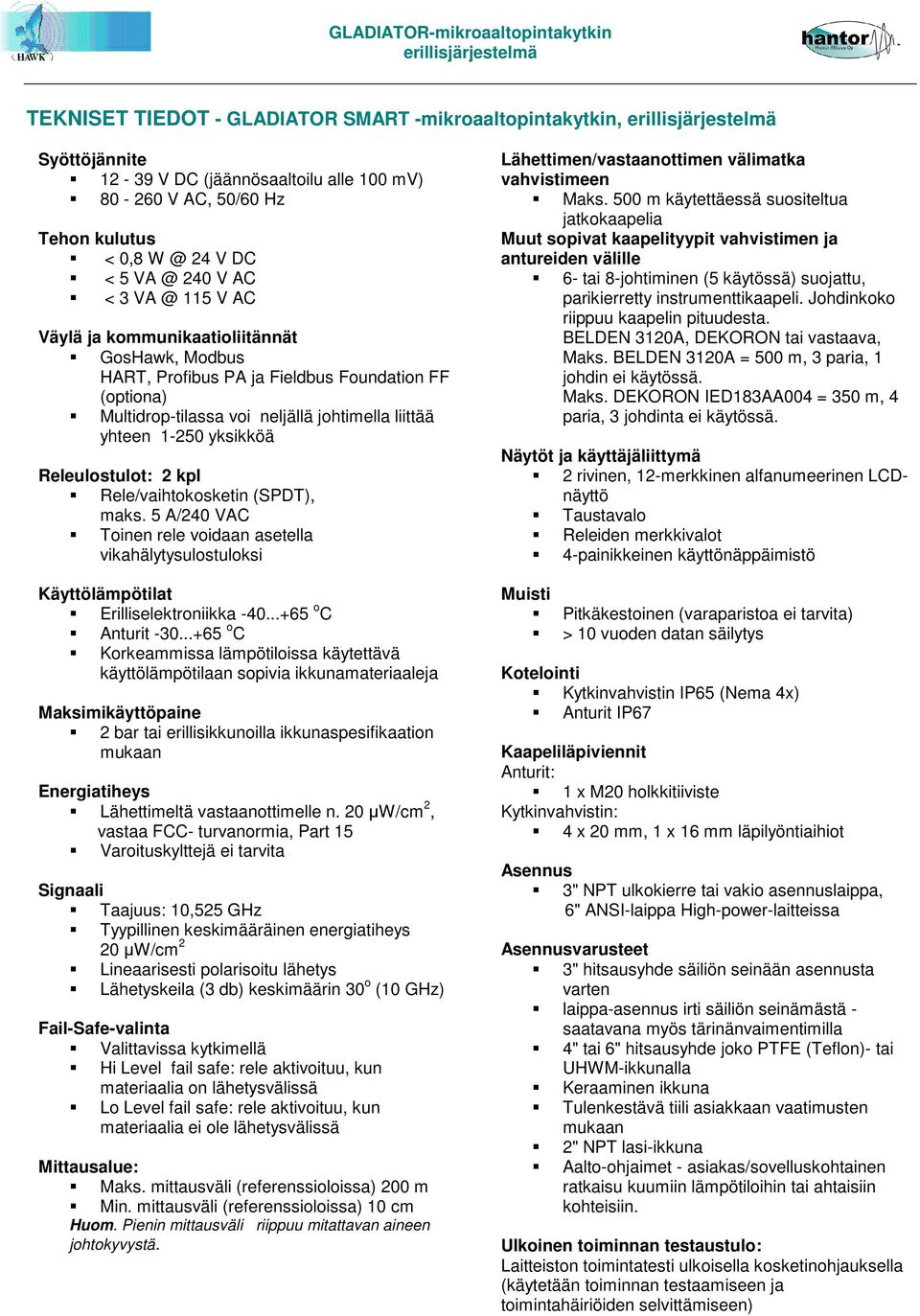

2 TEKNISET TIEDOT - GLADIATOR SMART -mikroaaltopintakytkin, Syöttöjännite V DC (jäännösaaltoilu alle 100 mv) V AC, 50/60 Hz Tehon kulutus < 0,8 24 V DC < V AC < V AC Väylä ja kommunikaatioliitännät GosHawk, Modbus HART, Profibus PA ja Fieldbus Foundation FF (optiona) Multidrop-tilassa voi neljällä johtimella liittää yhteen yksikköä Releulostulot: 2 kpl Rele/vaihtokosketin (SPDT), maks. 5 A/240 VAC Toinen rele voidaan asetella vikahälytysulostuloksi Käyttölämpötilat Erilliselektroniikka o C Anturit o C Korkeammissa lämpötiloissa käytettävä käyttölämpötilaan sopivia ikkunamateriaaleja Maksimikäyttöpaine 2 bar tai erillisikkunoilla ikkunaspesifikaation mukaan Energiatiheys Lähettimeltä vastaanottimelle n. 20 µw/cm 2, vastaa FCC- turvanormia, Part 15 Varoituskylttejä ei tarvita Signaali Taajuus: 10,525 GHz Tyypillinen keskimääräinen energiatiheys 20 µw/cm 2 Lineaarisesti polarisoitu lähetys Lähetyskeila (3 db) keskimäärin 30 o (10 GHz) Fail-Safe-valinta Valittavissa kytkimellä Hi Level fail safe: rele aktivoituu, kun materiaalia on lähetysvälissä Lo Level fail safe: rele aktivoituu, kun materiaalia ei ole lähetysvälissä Mittausalue: Maks. mittausväli (referenssioloissa) 200 m Min. mittausväli (referenssioloissa) 10 cm Huom. Pienin mittausväli riippuu mitattavan aineen johtokyvystä. Lähettimen/vastaanottimen välimatka vahvistimeen Maks. 500 m käytettäessä suositeltua jatkokaapelia Muut sopivat kaapelityypit vahvistimen ja antureiden välille 6- tai 8-johtiminen (5 käytössä) suojattu, parikierretty instrumenttikaapeli. Johdinkoko riippuu kaapelin pituudesta. BELDEN 3120A, DEKORON tai vastaava, Maks. BELDEN 3120A = 500 m, 3 paria, 1 johdin ei käytössä. Maks. DEKORON IED183AA004 = 350 m, 4 paria, 3 johdinta ei käytössä. Näytöt ja käyttäjäliittymä 2 rivinen, 12-merkkinen alfanumeerinen LCDnäyttö Taustavalo Releiden merkkivalot 4-painikkeinen käyttönäppäimistö Muisti Pitkäkestoinen (varaparistoa ei tarvita) > 10 vuoden datan säilytys Kotelointi Kytkinvahvistin IP65 (Nema 4x) Anturit IP67 Kaapeliläpiviennit Anturit: 1 x M20 holkkitiiviste Kytkinvahvistin: 4 x 20 mm, 1 x 16 mm läpilyöntiaihiot Asennus 3" NPT ulkokierre tai vakio asennuslaippa, 6" ANSI-laippa High-power-laitteissa Asennusvarusteet 3" hitsausyhde säiliön seinään asennusta varten laippa-asennus irti säiliön seinämästä - saatavana myös tärinänvaimentimilla 4" tai 6" hitsausyhde joko PTFE (Teflon)- tai UHWM-ikkunalla Keraaminen ikkuna Tulenkestävä tiili asiakkaan vaatimusten mukaan 2" NPT lasi-ikkuna Aalto-ohjaimet - asiakas/sovelluskohtainen ratkaisu kuumiin lämpötiloihin tai ahtaisiin kohteisiin. Ulkoinen toiminnan testaustulo: Laitteiston toimintatesti ulkoisella kosketinohjauksella (käytetään toiminnan testaamiseen ja toimintahäiriöiden selvittämiseen)

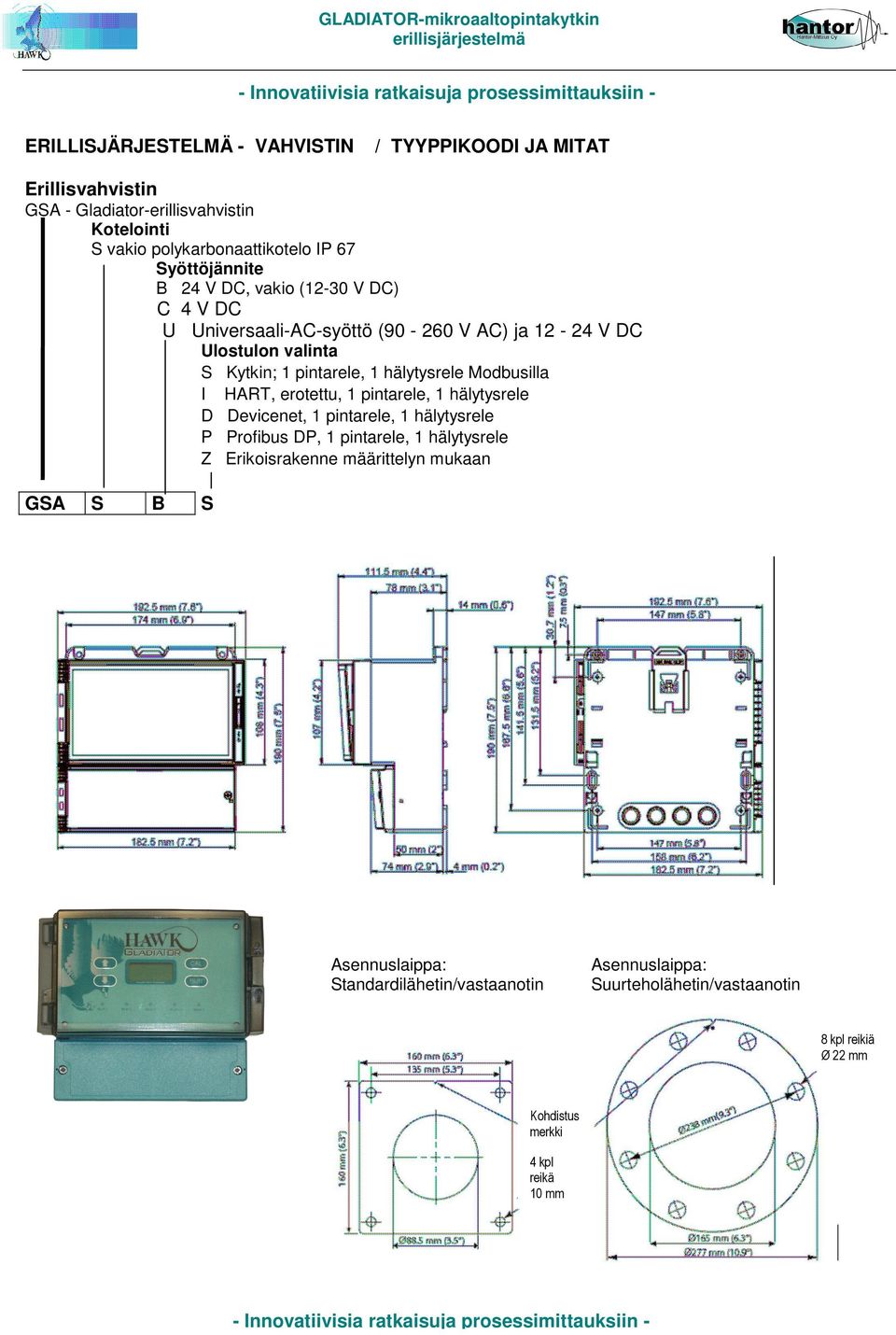

3 ERILLISJÄRJESTELMÄ - VAHVISTIN / TYYPPIKOODI JA MITAT Erillisvahvistin GSA - Gladiator-erillisvahvistin Kotelointi S vakio polykarbonaattikotelo IP 67 Syöttöjännite B 24 V DC, vakio (12-30 V DC) C 4 V DC U Universaali-AC-syöttö ( V AC) ja V DC Ulostulon valinta S Kytkin; 1 pintarele, 1 hälytysrele Modbusilla I HART, erotettu, 1 pintarele, 1 hälytysrele D Devicenet, 1 pintarele, 1 hälytysrele P Profibus DP, 1 pintarele, 1 hälytysrele Z Erikoisrakenne määrittelyn mukaan GSA S B S Asennuslaippa: Standardilähetin/vastaanotin Asennuslaippa: Suurteholähetin/vastaanotin 8 kpl reikiä Ø 22 mm Kohdistus merkki 4 kpl reikä 10 mm

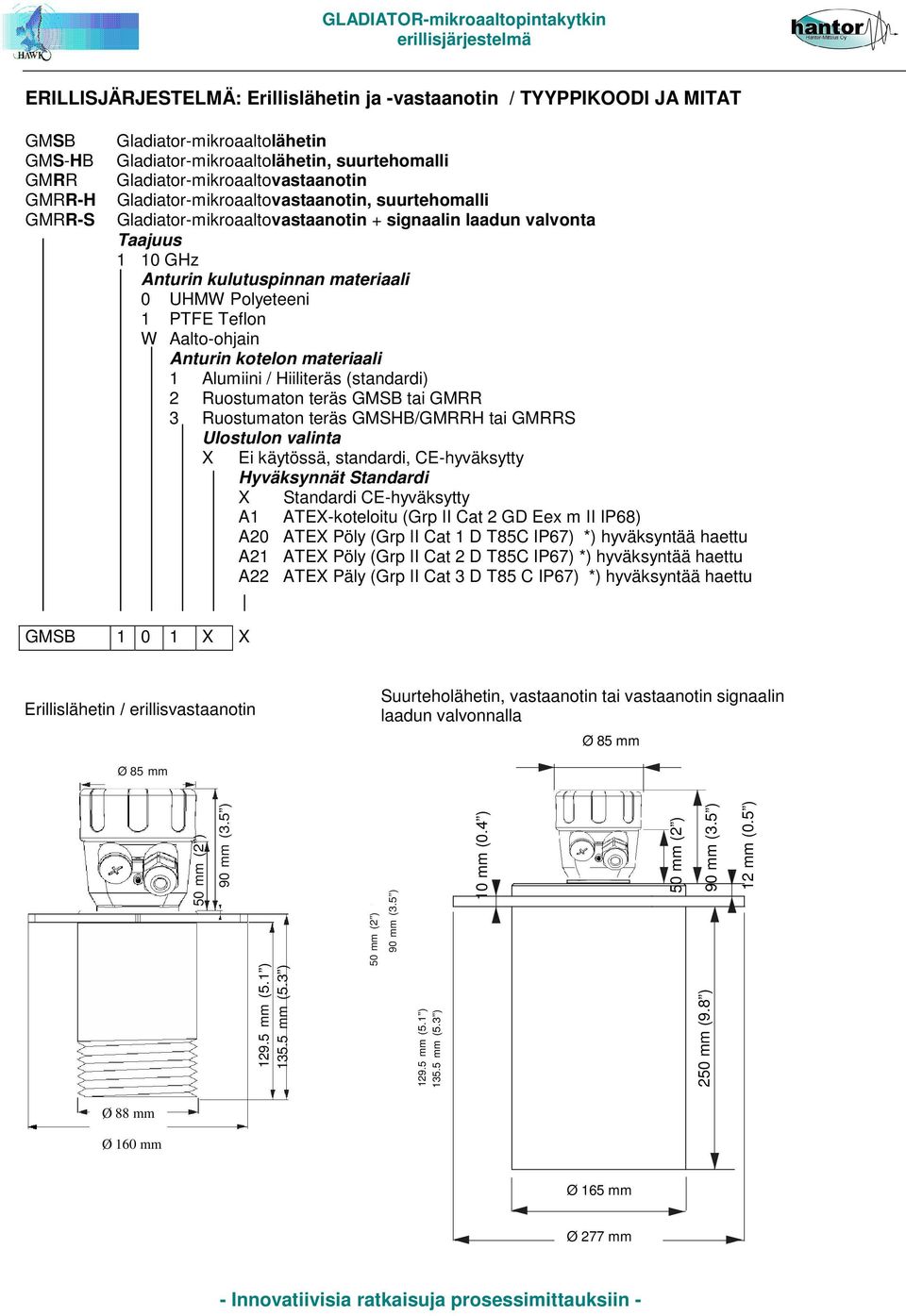

4 ERILLISJÄRJESTELMÄ: Erillislähetin ja -vastaanotin / TYYPPIKOODI JA MITAT GMSB GMS-HB GMRR GMRR-H GMRR-S Gladiator-mikroaaltolähetin Gladiator-mikroaaltolähetin, suurtehomalli Gladiator-mikroaaltovastaanotin Gladiator-mikroaaltovastaanotin, suurtehomalli Gladiator-mikroaaltovastaanotin + signaalin laadun valvonta Taajuus 1 10 GHz Anturin kulutuspinnan materiaali 0 UHMW Polyeteeni 1 PTFE Teflon W Aalto-ohjain Anturin kotelon materiaali 1 Alumiini / Hiiliteräs (standardi) 2 Ruostumaton teräs GMSB tai GMRR 3 Ruostumaton teräs GMSHB/GMRRH tai GMRRS Ulostulon valinta X Ei käytössä, standardi, CE-hyväksytty Hyväksynnät Standardi X Standardi CE-hyväksytty A1 ATEX-koteloitu (Grp II Cat 2 GD Eex m II IP68) A20 ATEX Pöly (Grp II Cat 1 D T85C IP67) *) hyväksyntää haettu A21 ATEX Pöly (Grp II Cat 2 D T85C IP67) *) hyväksyntää haettu A22 ATEX Päly (Grp II Cat 3 D T85 C IP67) *) hyväksyntää haettu GMSB X X Erillislähetin / erillisvastaanotin Suurteholähetin, vastaanotin tai vastaanotin signaalin laadun valvonnalla Ø 85 mm Ø 85 mm mm (5.1 ) mm (5.3 ) mm (5.1 ) mm (5.3 ) 250 mm (9.8 ) 10 mm (0.4 ) 12 mm (0.5 ) Ø 88 mm Ø 160 mm Ø 165 mm Ø 277 mm

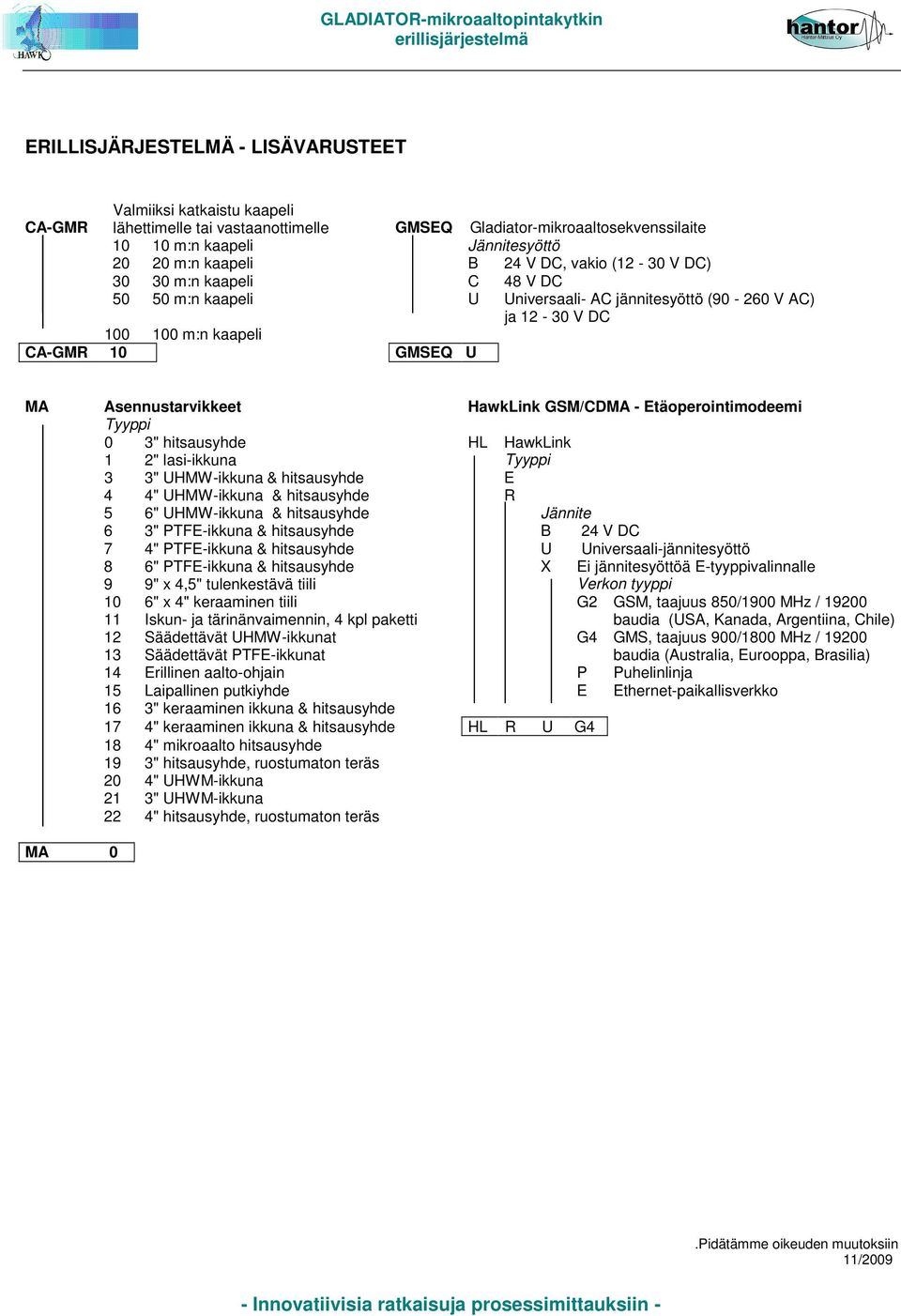

5 ERILLISJÄRJESTELMÄ - LISÄVARUSTEET CA-GMR Valmiiksi katkaistu kaapeli lähettimelle tai vastaanottimelle GMSEQ Gladiator-mikroaaltosekvenssilaite m:n kaapeli Jännitesyöttö m:n kaapeli B 24 V DC, vakio (12-30 V DC) m:n kaapeli C 48 V DC m:n kaapeli U Universaali- AC jännitesyöttö ( V AC) ja V DC m:n kaapeli CA-GMR 10 GMSEQ U MA Asennustarvikkeet HawkLink GSM/CDMA - Etäoperointimodeemi Tyyppi 0 3" hitsausyhde HL HawkLink 1 2" lasi-ikkuna Tyyppi 3 3" UHMW-ikkuna & hitsausyhde E 4 4" UHMW-ikkuna & hitsausyhde R 5 6" UHMW-ikkuna & hitsausyhde Jännite 6 3" PTFE-ikkuna & hitsausyhde B 24 V DC 7 4" PTFE-ikkuna & hitsausyhde U Universaali-jännitesyöttö 8 6" PTFE-ikkuna & hitsausyhde X Ei jännitesyöttöä E-tyyppivalinnalle 9 9" x 4,5" tulenkestävä tiili Verkon tyyppi 10 6" x 4" keraaminen tiili G2 GSM, taajuus 850/1900 MHz / Iskun- ja tärinänvaimennin, 4 kpl paketti baudia (USA, Kanada, Argentiina, Chile) 12 Säädettävät UHMW-ikkunat G4 GMS, taajuus 900/1800 MHz / Säädettävät PTFE-ikkunat baudia (Australia, Eurooppa, Brasilia) 14 Erillinen aalto-ohjain P Puhelinlinja 15 Laipallinen putkiyhde E Ethernet-paikallisverkko 16 3" keraaminen ikkuna & hitsausyhde 17 4" keraaminen ikkuna & hitsausyhde HL R U G4 18 4" mikroaalto hitsausyhde 19 3" hitsausyhde, ruostumaton teräs 20 4" UHWM-ikkuna 21 3" UHWM-ikkuna 22 4" hitsausyhde, ruostumaton teräs MA 0.Pidätämme oikeuden muutoksiin 11/2009
