SÄILIÖSAMMUTUSAUTON HANKINTA

Transkriptio

1 1 SÄILIÖSAMMUTUSAUTON HANKINTA Itä-Uudenmaan pelastuslaitos pyytää tarjoustanne säiliösammutusautosta. Hankintamenettely Hankintamenettely on avoin. Hankinnan arvo ylittää EU- kynnysarvon. Hankintailmoitus on julkaistu Hilma-palvelussa osoitteessa hankintailmoitukset.fi, Itä-Uudenmaan pelastuslaitoksen internetsivulla / linkkilista / tarjouspyynnöt, ja Porvoon kaupungin internetsivulla / hallinto / hankinnat / tarjouspyynnöt nimikkeellä Säiliösammutusauto Osatarjous Vaihtoehtotarjous Tarjoajan kelpoisuus Ei hyväksytä. Ei hyväksytä. Tarjoajan tulee vakuuttaa että tilaajavastuulain mukaiset velvoitteet on hoidettu (liite 3). Vaaditut todistukset ja selvitykset pyydetään nähtäviksi ennen hankintapäätöksen tekemistä tarjoajalta, joka näyttää tulleen tarjouskilpailun voittajaksi. Toimitettavat todistukset eivät saa olla kahta (2) kuukautta vanhempia tarjousten viimeisestä jättöpäivästä laskettuna. Tarjoajan luottotietojen tulee olla häiriöttömät (voi todentaa esimerkiksi asiakastiedon Rating Alfa-raportilla). Tarjouksen on täytettävä seuraavat, pakolliset osiot (1 6): 1. Tekniset vaatimukset Säiliösammutusauton tekniset ja toiminnalliset vaatimukset ovat tarjouspyynnön liitteinä (liite 1). 2. Tiedot toimittajasta Tarjoajan tulee vakuuttaa, että tilaajavastuulain mukaiset velvoitteet on hoidettu (liite 3). Vaaditut todistukset ja selvitykset pyydetään nähtäviksi ennen hankintapäätöksen tekemistä tarjoajalta, joka näyttää tulleen tarjouskilpailun voittajaksi. Toimitettavat todistukset eivät saa olla kahta (2) kuukautta vanhempia tarjousten viimeisestä jättöpäivästä laskettuna. Yhteenvetolomake (liite 3) tulee palauttaa täytettynä tarjouksen kanssa. 3. Takuu Alustalle vaadimme kirjallisen, vähintään (2) vuoden takuun. Takuuehdot, takuun piiriin kuuluvat osat ja osa-alueet on ilmoitettava selvästi rajoituksineen. Pisteytyksessä ei huomioida alustan takuuta, vaan ainoastaan korityön takuu. Takuunantaja vastaa siitä, että ajoneuvon käyttökelpoisuus ja laatu säilyvät normaaleina takuuajan. Muuten ajoneuvossa on virhe. Virhe on asiantuntevasti arvioitu poikkeama ajoneuvomallin normaalista laadusta tai valmistajan antamasta ohjearvoista ottaen huomioon ajoneuvon iän ja sillä ajetut kilometrit / käyttötunnit. Virheeksi katsotaan esimerkiksi valmistus- ja rakenneviat ja muut takuuaikana ilmenevät ajoneuvon käyttökelpoisuutta heikentävät viat ja puutteet. Virheenä ei pidetä vanhenemista, kulumista, korroosiota ja maalipinnan vanhentumista eikä poikkeamaa normaalista laadusta, jos se aiheutuu ulkopuolisista tekijöistä, kuten poikkeuksellisesta laskeumasta, hiekan ja kivien iskemistä, nastarengasmetallista tai tiesuolasta tai muusta näihin verrattavasta syystä.

2 2 Takuuantaja ei kuitenkaan vastaa virheestä, jos hän saattaa todennäköiseksi, että ajoneuvon laadun tai käyttökelpoisuuden poikkeaminen normaalista johtuu ostajan puolella olevasta syystä. Syy voi olla esimerkiksi tapaturma, käyttö- tai hoitoohjeiden vastainen tai muu ajoneuvon vääränlainen käsittely tai ajoneuvon valmistajan tai maahantuojan laatiman, Suomessa voimassa olevan huolto-ohjelman mukaan tehtävien huoltojen laiminlyönti tai puutteellinen toteuttaminen. 4. Huolto ja varaosat Huollon ja teknisen tuen on oltava tarjolla toimittajan toimesta. Toimittajan on ilmoitettava varaosien saatavuus huomioiden pelastusajoneuvojen käyttöiän (n. 20 vuotta). Vertailussa huomioidaan korityön osalta huolto ja varaosat. 5. Hinnoittelu Tarjouksessa tulee käyttää verotonta nettohinnoittelua (alv 0 %). Hinnan tulee olla kiinteä ja sisältää kaikki kulut. 6. Toimitusehto ja aika Säiliösammutusauton vastaanottotarkastuksen ja luovutuksen tulee tapahtua toimittajan tiloissa. Ajoneuvo on katsastettava ja rekisteröitävä pelastusajoneuvoksi toimittajan toimesta. Toimitusaika on ilmoitettava. Toimitusajan ylittämisessä noudatetaan JYSE 2014 (tavarat) kohdan mukaista viivästyssakkoa. Alihankinta Laatujärjestelmä Tarjoaja vastaa alihankkijoiden työstä ja tuloksesta kuin omastaan. Tiedossa olevat alihankkijat tulee ilmoittaa tarjouksessa (nimi, y-tunnus, tehtävä). Alihankkijat tulee hyväksyttää tilaajalla. Alihankkijoiden osalta tulee toimittaa samat tilaajavastuulain vaatimat todistukset ja selvitykset. Toimittajan on ilmoitettava käyttämänsä laatujärjestelmä. Tarjoajan sulkeminen pois tarjouskilpailusta Tarjouskilpailusta voidaan sulkea pois ennen tarjousten vertailua tarjouksen tekijä, jolla ei katsota olevan teknisiä, taloudellisia, toiminnallisia tai muita edellytyksiä hankinnan toteuttamiseksi. Tarjouskilpailusta suljetaan pois tarjoaja, jonka tarjous ei täytä edellä lueteltuja, tarjoukselle määrättyjä pakollisia osioita (1-6). Valintaperusteet Valintaperusteena on kokonaistaloudellinen edullisuus. Hinnan painoarvo on 80 % ja laadun 20 %. Tarjousten arviointi ja vertailu Toteutetaan kolmessa vaiheessa: 1. Tarjoajien kelpoisuuden arviointi 2. Tarjousten tarjouspyynnön mukaisuuden arviointi 3. Tarjousten vertailu Ensimmäisessä vaiheessa selvitetään tarjoajien lakisääteiset, taloudelliset, tekniset ja toiminnalliset edellytykset suoriutua hankinnan toteuttamisesta tarjouspyynnössä esitettyjen vaatimusten mukaisesti. Toisessa vaiheessa vertailusta suljetaan pois tarjous, jos se ei täytä tarjouksen muodolle asetettuja vaatimuksia

3 3 siinä ei ole vastattu kaikkiin tarjouspyynnössä esitettyihin seikkoihin tarjottu tuote ei täytä sille asetettuja ehdottomia vaatimuksia Kolmannessa vaiheessa tarjouksista, jotka täyttävät tarjoajalle, tarjoukselle ja tuotteiden laadulle asetetut vaatimukset, tehdään valintaperusteiden mukainen vertailu hinnan, toimitusajan, huollon ja varaosien sekä takuun osalta. Tarjouksen tulee sisältää selvitykset arvioitavista seikoista.tarjousajan jälkeen saapuneita tarjouksia ei hyväksytä. Hintaedullisuus Arvostelu - Halvin 10 pistettä - Kalliimmat hintojen % -suhteessa 10 pisteestä Toimitusaika Arvostelu alle 3 kk 10 pistettä 3-4 kk 8 pistettä yli 4-5 kk 6 pistettä yli 5-6 kk 4 pistettä yli 6-7 kk 2 pistettä yli 7 kk 0 pistettä Huolto ja varaosat (korityö) Arvostelu yli 20 vuotta 10 pistettä yli vuotta 8 pistettä yli vuotta 6 pistettä yli 5 10 vuotta 4 pistettä 1 5 vuotta 2 pistettä 0 vuotta 0 pistettä Takuu (korityö) Arvostelu Vähintään 60 kk täystakuu Vähintään 48 kk täystakuu Vähintään 42 kk täystakuu Vähintään 36 kk täystakuu Vähintään 24 kk täystakuu Vähintään 12 kk täystakuu 10 pistettä 8 pistettä 6 pistettä 4 pistettä 2 pistettä 0 pistettä

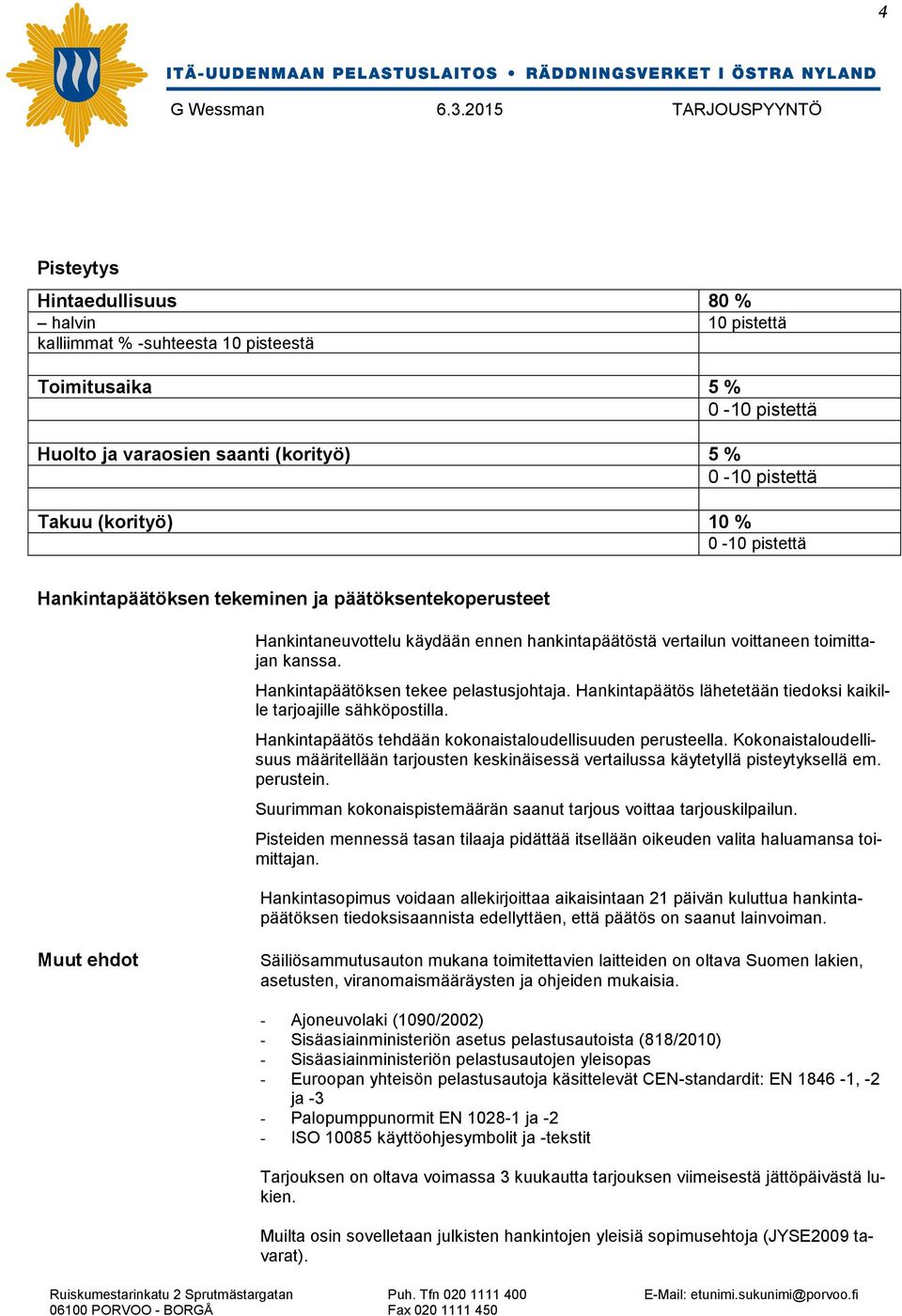

4 4 Pisteytys Hintaedullisuus 80 % halvin 10 pistettä kalliimmat % -suhteesta 10 pisteestä Toimitusaika 5 % 0-10 pistettä Huolto ja varaosien saanti (korityö) 5 % 0-10 pistettä Takuu (korityö) 10 % 0-10 pistettä Hankintapäätöksen tekeminen ja päätöksentekoperusteet Hankintaneuvottelu käydään ennen hankintapäätöstä vertailun voittaneen toimittajan kanssa. Hankintapäätöksen tekee pelastusjohtaja. Hankintapäätös lähetetään tiedoksi kaikille tarjoajille sähköpostilla. Hankintapäätös tehdään kokonaistaloudellisuuden perusteella. Kokonaistaloudellisuus määritellään tarjousten keskinäisessä vertailussa käytetyllä pisteytyksellä em. perustein. Suurimman kokonaispistemäärän saanut tarjous voittaa tarjouskilpailun. Pisteiden mennessä tasan tilaaja pidättää itsellään oikeuden valita haluamansa toimittajan. Hankintasopimus voidaan allekirjoittaa aikaisintaan 21 päivän kuluttua hankintapäätöksen tiedoksisaannista edellyttäen, että päätös on saanut lainvoiman. Muut ehdot Säiliösammutusauton mukana toimitettavien laitteiden on oltava Suomen lakien, asetusten, viranomaismääräysten ja ohjeiden mukaisia. - Ajoneuvolaki (1090/2002) - Sisäasiainministeriön asetus pelastusautoista (818/2010) - Sisäasiainministeriön pelastusautojen yleisopas - Euroopan yhteisön pelastusautoja käsittelevät CEN-standardit: EN , -2 ja -3 - Palopumppunormit EN ja -2 - ISO käyttöohjesymbolit ja -tekstit Tarjouksen on oltava voimassa 3 kuukautta tarjouksen viimeisestä jättöpäivästä lukien. Muilta osin sovelletaan julkisten hankintojen yleisiä sopimusehtoja (JYSE2009 tavarat).

5 5 Laskutus Maksuehto Tarjouksen pyytäjä pidättää itsellään oikeuden toteuttaa hankinnan määrärahojen puitteissa. Kaikki yhteydenotot säiliöpaloauton hankintaan liittyen tulee tapahtua suomenkielellä. Ehdollisia tarjouksia ei hyväksytä. Laskutusohjeet löytyvät osoitteesta: sähköisesti kaupungille. Laskutus- ym. lisiä ei hyväksytä. 21 pv netto hyväksyttävän laskun päiväyksestä. Tarjousasiakirjojen julkisuus Tarjousten toimittaminen Hankintapäätös ja sen liitteet ovat julkisia päätöksen allekirjoituksen jälkeen. Muut hankinta-asiakirjat ovat julkisia sopimuksen tekemisen jälkeen. Kaikki tarjousasiakirjat ovat julkisia sopimuksen tekemisen jälkeen. Mikäli tarjoaja katsoo, että joku osa tarjousta on liikesalaisuuden luonteinen ja sellaisena salassa pidettävä, tulee tästä erikseen mainita tarjouksessa ja esittää tämä osa erillisenä liitteenä. Hinta-asiat eivät kuulu liikesalaisuuden piiriin. Suomenkieliset tarjoukset liitteineen tulee toimittaa suljetussa kuoressa klo 15:00 mennessä osoitteella: Itä-Uudenmaan pelastuslaitos Ruiskumestarinkatu PORVOO Tarjouskuoren päälle tulee merkitä lähettäjän nimi ja yhteystiedot sekä Tarjous Säiliösammutusauto Tarjoaja vastaa tarjouksensa saapumisesta perille määräaikaan mennessä. Määräajan jälkeen saapuneet tarjoukset palautetaan avaamattomina lähettäjälle. Tarjoajalla ei ole oikeutta saada korvausta tekemästään tarjouksesta. Lisätiedot Tarjouspyyntöä koskevat kysymykset on toimitettava kirjallisesti osoitteeseen pelastuslaitos@porvoo.fi mennessä. Tarjoajien tasapuolisen ja syrjimättömän kohtelun varmistamiseksi muulla tavoin esitettyihin kysymyksiin ei vastata. Kysymykset ja vastaukset julkaistaan osoitteessa >hallinto>hankinnat>tarjouspyynnöt>kysymyksiä ja vastauksia. Tarjoajien tulee jälkeen tarkistaa em. osoitteesta, onko vastauksilla tai tilaajan mahdollisilla tarkennuksilla vaikutusta jätettävän tarjouksen sisältöön.

6 6 Olavi Liljemark pelastusjohtaja Liitteet Alustan tekniset määreet Liite 1 Korityön tekniset määreet Liite 2 Yhteenvetolomake Liite 3

7 7 LIITE 1 SÄILIÖSAMMUTUSAUTON ALUSTA 1. MOOTTORI Teho vähintään 290 kw, moottorin tulee täyttää nykyiset päästövaatimukset (Euro 6). 2. VAIHTEISTO Automaattivaihteisto tai vaihteistoautomatiikka (ulosotto keskipumppuasennukselle) 3. ALUSTA 3.1 Kantavuus alustalta vaaditaan säiliösammutuspaloauton varustuksen mukainen kantavuus. Kokonaispainoluokka kg (Sisäasiainministeriön pelastusajoneuvojen yleisopas). 3.2 Sähkölaitteet laturin teho vähintään 2,5 kw. akut mahdollisimman suuret ja huoltovapaat 3.3 Jousitus Ilma- tai vaihtoehtoisesti paraabelijousitus 3.4 Akselisto 6 x 2. Kääntyvä ja ylös nostettava teli. akseliväli mm 3.5 Voimansiirto voimanulosotto palopumppua varten voimanulosotto hydrauliselle generaattorille 3.6 Renkaat 315/80/22,5 nastoitetut talvirenkaat etukuviolla vanteineen eteen 2 kpl takarenkaat talvikuviolla vanteineen 8 kpl kesärenkaat etukuviolla eteen vanteineen 2 kpl Kaikkien renkaitten tulee olla nopeusluokka L 3.7 Paineilmajärjestelmä tuotto noin 1000 l / 7 bar / minuutissa 3.8 Polttoainesäiliö koko vähintään 200 l. Adblue-säiliön siirtäminen tulee huomioida, ei saa jäädä kalustokaappiin 3.9 Ruosteensuojaus alustan tulee olla ruostesuojattu

8 Jarrut seisontajarru etu- ja taka-akselille levy- tai rumpujarrut (ABS) pakokaasujarru 3.11 Lämmityslaite vakio lämmityslaite Suomen olosuhteisiin automaattinen ilmastointilaite moottoriveden lisälämmitin lisälämmitin miehistötilaan 3.12 Ohjaus korkeus- ja pituussäädöllä varustettu ohjauspyörä Kuljettajan istuin Vakiosäätöjen lisäksi istuinosan kallistussäätö, selkänojassa ristiselän tuki 4. OHJAAMO miehistöohjaamo (1+5), ohjaamon pituus vähintään 3100 mm direktiivien mukaiset sähköisesti säädettävät ja lämmitettävät peilit aurinkolippa radio (RDS) CD soittimella varustettu lisäkaukovalot ylös ja alas sumuvalot eteen sähköisesti säädettävät ikkunan nostimet punaiset yövalot katossa. 5. VÄRI Punainen RAL 3001 (ohjaamo). Puskuri ja maskin ritilät valkoiset

9 9 LIITE 2 SÄILIÖSAMMUTUSAUTON KORITYÖ TARJOTTAVAN KORITYÖN TULEE TÄYTTÄÄ SEURAAVAT TEKNISET VÄHIMMÄISVAATIMUKSET: 1. VIRANOMAISTEN MÄÄRÄYKSET JA OHJEET YLEISET OHJEET RAKENNEKESTÄVYYS RAAKA-AINEET TOIMINTALÄMPÖTILAT TYYPPIKILPI MITAT JA PAINOT ALUSTAN MUUTOSTYÖT JA LISÄYKSET OHJAAMON MUUTOSTYÖT JA LISÄRAKENTEET ALUSTAN MUUTOSTYÖT JA LISÄRAKENTEET VESISÄILIÖ TILAVUUS SÄILIÖN TÄYTTÖ RAKENNE MIESLUUKKU YLIVUOTO- / KORVAUSILMAPUTKI TILAVUUSMITTARI PALOPUMPPU PALOPUMPUN VAATIMUKSET VARUSTEET ASENNUS VOIMANSIIRTO SAMMUTUSVESIPUTKISTO YLIKUUMENEMISSUOJA PUMPUN KÄYTTÖPANEELI VENTTIILIT GENERAATTORI JA VINSSI VALOMASTO 14 8 KALUSTOTILAT YLEISTÄ OVET MUUT VARUSTEET KALUSTON SIJOITUS KALUSTO 14

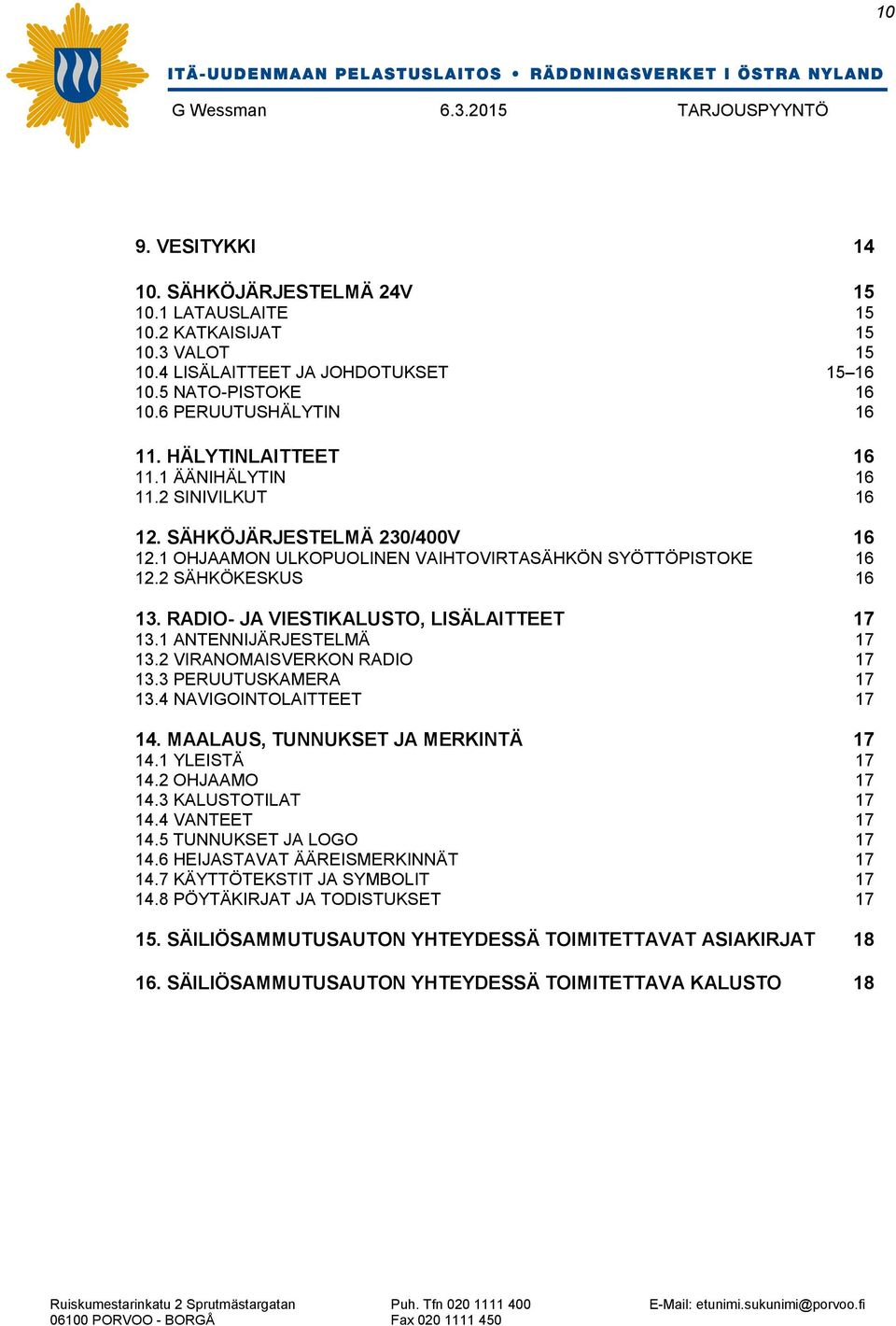

10 10 9. VESITYKKI SÄHKÖJÄRJESTELMÄ 24V LATAUSLAITE KATKAISIJAT VALOT LISÄLAITTEET JA JOHDOTUKSET NATO-PISTOKE PERUUTUSHÄLYTIN HÄLYTINLAITTEET ÄÄNIHÄLYTIN SINIVILKUT SÄHKÖJÄRJESTELMÄ 230/400V OHJAAMON ULKOPUOLINEN VAIHTOVIRTASÄHKÖN SYÖTTÖPISTOKE SÄHKÖKESKUS RADIO- JA VIESTIKALUSTO, LISÄLAITTEET ANTENNIJÄRJESTELMÄ VIRANOMAISVERKON RADIO PERUUTUSKAMERA NAVIGOINTOLAITTEET MAALAUS, TUNNUKSET JA MERKINTÄ YLEISTÄ OHJAAMO KALUSTOTILAT VANTEET TUNNUKSET JA LOGO HEIJASTAVAT ÄÄREISMERKINNÄT KÄYTTÖTEKSTIT JA SYMBOLIT PÖYTÄKIRJAT JA TODISTUKSET SÄILIÖSAMMUTUSAUTON YHTEYDESSÄ TOIMITETTAVAT ASIAKIRJAT SÄILIÖSAMMUTUSAUTON YHTEYDESSÄ TOIMITETTAVA KALUSTO 18

11 11 1. VIRANOMAISTEN MÄÄRÄYKSET JA OHJEET Säiliösammutusauton tulee olla kaikilta osin Suomessa voimassa olevien lakien, asetusten sekä viranomaisten määräysten ja ohjeiden mukainen. Valmistajan on annettava kirjallinen todistus vaatimuksenmukaisuudesta. Lisärakenteiden on täytettävä seuraavat vaatimukset: - Asetus ajoneuvojen rakenteista ja varusteista (1248/2002) - Sisäasiainministeriön asetus pelastusautoista (818/2010) - Euroopan yhteisön pelastusautoja käsittelevät CEN-standardit: EN , -2 ja -3 - Palopumppunormit EN ja -2 - ISO käyttöohjesymbolit ja tekstit 2. YLEISET OHJEET 2.1 Rakennekestävyys Koneiden, laitteiden ja muiden rakenneosien kiinnitysten tulee kestää seuraavaa kiihtyvyysvektoria vastaava staattinen voima: ajoneuvon pituussuunnassa (x) 5 m/s 2, poikittaissuunnassa (y) 3 m/s 2 ja pystysuunnassa (z) 3 m/s Raaka-aineet Materiaalien valinnassa on otettava huomioon riittävä lujuus varsinkin alle 0 C lämpötiloissa. Käytetyistä tärkeimmistä raaka-aineista on tarvittaessa oltava saatavissa materiaalitodistukset. 2.3 Toimintalämpötilat Päällirakenteiden toimintalämpötilarajat ovat -30 C C 2.4 Tyyppikilpi Tilaajan määrittelemä tyyppikilpi on valmistettava ja kiinnitettävä kuljettajan kohdalle tuu lilasin yläpuolelle. Tyyppikilven pituus on noin 15 cm ja korkeus noin 10 cm. Tyyppikilvessä tulee olla seuraavat tiedot: - auton tyyppi - korkeus - leveys - pituus - kokonaispaino - taka-akselipaino - etuakselipaino - polttoaine - eturengaspaine - takarengaspaine - rekisterinumero

12 Mitat ja painot Suurin sallittu ajokorkeus hälytysvaloineen saa olla mm, suurin ajoneuvon leveys on mm, peilit saavat kuitenkin olla alustassa vakioleveydessä. Tarjouksessa tulee olla ajoneuvon kokonais- ja akselipainot. 3. ALUSTAN MUUTOSTYÖT JA LISÄYKSET 3.1 Ohjaamon muutostyöt ja lisärakenteet Säiliösammutusautoon tulee syttyä sisävalot. kun ovet avataan. Jos ohjaamossa on alkuperäisiä valaisimia kyseiseen tarkoitukseen, ne riittävät. Esimiehen ja kuljettajan kohdalle kattoon sijoitetaan suunnattava kartanlukuvalo Esimiehen istuimen selkänojaan tulee asentaa teline paineilmahengityslaitteelle (malli Dräger, pullo malli Dräger 6,0 l). Miehistötilan istuinten selkänojiin tulee asentaa teline paineilmahengityslaitteille (malli Dräger, pullo malli Dräger 6,0 l) Istuimissa tulee olla 3-pisteturvavyöt Säiliösammutusautoon tulee asentaa latauslaitteilla varustetut ATEX hyväksytyt Led käsivalaisimet 6 kpl, joista 2 kpl eteen kuljettajalle sekä esimiehelle ja 4 kpl taakse miehistötilaan. Varustettava vaihtolaitteella, joka valitsee automaattisesti jännitesyötön joko verkkovirrasta tai ajoneuvon akuista. 3.2 Alustan muutostyöt ja lisärakenteet Pakoputkeen ei tehdä muutoksia, ellei päällirakentaminen sitä vaadi Kuljettajan oven sisäpuolelle on asennettava paineilmatäyttöliitin muovisella suojatulpa lla siten, että täyttöliittimen putkeen on asennettava takaiskuventtiili alustaan liitettävään liitokseen, jotta letku katketessaan ei vaikuta ajoneuvon toimintaan. 4. VESISÄILIÖ 4.1 Tilavuus Vesisäiliön tilavuuden tulee olla vähintään 7000 litraa sekä vaahtosäiliön vähintään 300 litraa. 4.2 Säiliön täyttö Yksi 76 mm kynsiliittimillä varustettu automaattinen täyttöventtiili ja paineenpoistoventtiili tulee asentaa auton ulkopuolelle taakse. Täyttöaukon pikaliittimessä on oltava tukeva suojaverkko.

13 Rakenne Säiliössä tulee olla tarpeellinen määrä loiskelevyjä. Säiliö on valmistettava materiaalista, joka kestää veden pintajännityksen alentavaa ainetta. Mikäli säiliömateriaalina käytetään alumiinia, säiliö tulee pinnoittaa sisäpuolelta ja mikäli säiliömateriaalina käytetään terästä, tulee sen olla sinkitty. 4.4 Miesluukku Säiliön kannessa täytyy olla lukituksella varustettu pyöreä miesluukku, halkaisijaltaan vähintään 450 mm. 4.5 Ylivuoto-/korvausilmaputki Ylivuoto-/korvausilmaputken pitää estää kaikissa tilanteissa haitallisen suuren yli- tai alipaineen muodostuminen säiliöön. Ylivuoto-/korvausilmaputken rakenteen tulee olla sellainen, että jarrutuksissa ja kiihdytyksissä siitä tuleva vesimäärä on mahdollisimman vähäinen. Ylivuotoputken pään on ulotuttava auton rungon alapinnan alapuolelle, jatko voi olla esim. käyttöön sopivaa kumiletkua. Ylivuoto- /korvausilmaputken halkaisijan on oltava sellainen, että säiliön tulee kestää täyttäminen ja tyhjentäminen 4000 l/min. tuotolla. 4.6 Tilavuusmittari Vesimäärän mittari on oltava palopumpun käyttöpaneelissa. 5. PALOPUMPPU 5.1 Palopumpun vaatimukset Pumpun tulee olla yksiasteinen, tuottokäyrän on oltava mahdollisimman tasainen. Pumpun käyntinopeuden mitoitus tuotolle 3500 l / 10 bar tulee olla alle 3200 rpm. Maksimitehontarve maksimituotolla saa olla 110 kw. Pumppu tulee olla valmistettu korroosiota kestävästä materiaalista. Pumpun huolto- ja korjausmahdollisuudet on huomioitava. 5.2 Varusteet Palopumpussa on oltava seuraavat varusteet ja ominaisuudet: - 4 kpl 76 mm paineyhdettä, joista kaksi tulee olla paineilmakäyttöistä ja kaksi manuaalikäyttöistä läppäventtiileillä ja kynsiliittimillä varustettuja. Paineyhteiden tulee olla paineenpoistoventtiileillä varustettuja. - Sarjasyöttöliitin 110 mm paineilmatoimisella venttiilillä auton taakse. - Putkistojen on oltava kallistettuna alaspäin noin 15º. - Ylikuumenemisen estoventtiili - Painemittari asteikko +25 bar. - Lämmitys moottorin jäähdytysnesteellä (tarvittaessa). - Kiinteä automaattinen vaahdonsekoitin (800 l/min.) 3 % sekoitussuhde. - Putkistossa oltava tyhjennysventtiilit. - Alkuimulaite - Neljä (4) imuletkua 110 mm ja kelluva imusiivilä

14 Asennus Palopumppu tulee asentaa keskipumpuksi. Pumppu on voitava kytkeä päälle ja pois päältä käyttöpaneelista. Ohjaamossa on oltava punainen merkkivalo, joka palaa, kun palopumppu on päällä. Pumpun käyttöpaneeli sijoitetaan takakaappiin. 5.4 Voimansiirto Palopumpun voimansiirtona on käytettävä vakionopeusnivelakselistoa. 5.5 Sammutusvesiputkisto Sammutusvesiputkiston materiaalien tulee olla kestäviä ja lisäksi niiden valinnalla tulee estää haitallisen sähköparin muodostuminen. 5.6 Ylikuumenemissuoja Palopumppuun tulee asentaa veden takaisinkierrätysjärjestelmä joka estää pumpun ylikuumeneminen pienillä veden virtausnopeuksilla. Kierrätysputken takaisin vesisäiliöön tulee olla halkaisijaltaan n.0,5 ". 5.7 Pumpun käyttöpaneeli - Voimanulosoton käyttökytkin (pumpun käyttökytkin) - Vesisäiliön tilavuusmittari - Painemittari - Alustan varoitusvalo (öljynpaine yms.) - Kierroslukumittari - Käyttötuntimittari Palopumpun ohjausauton väyläohjauksen kautta. 5.8 Paineventtiilit Paineventtiileistä 2 kpl käsikäyttöisiä sekä 2 kpl paineilmatoimisia. Paineventtiilit tulee sijoittaa etusivukaappeihin. 6 GENERAATTORI JA VINSSI Hydraulinen generaattori asennetaan ajoneuvon katolle, jos se ei mahdu kalustotilan keskelle. Ajoneuvoon kiinteästi asennettavan generaattorin tehon on oltava noin 10 kw. Siinä on oltava hydrauliöljyn lauhduttaja, joka mahdollistaa generaattorin jatkuvan käytön täydellä teholla. Järjestelmän on toimittava tarvittaessa yhtäaikaisesti ja moitteettomasti palopumpun kanssa. Auton keulalle tulee asentaa sähkökäyttöinen vinssi (vetovoima noin 5000 kg). Roiskevesisuojattu generaattorin käyttötaulu on asennettava palopumpun käyttöpaneelin yhteyteen. Käyttötaulussa on oltava palautettavat sulakkeet, vikavirtasuojakytkimet, jännite- ja virtamittari, kytkin valomaston valoille. 2 kpl 230 V sekä 1 kpl 380 V 16 A roiskevesisuojattua sekä maadoitettua pistorasiaa on asennettava käyttötauluun.

15 15 7. VALOMASTO Valomaston nosto- ja laskukytkin on asennettava kalustotilaan generaattorin käyttöpaneelin yhteyteen ja ohjaamon paneeliin on asennettava punainen merkkivalo, joka syttyy heti, kun v alomasto on noussut noin 50 mm kuljetusasennosta. Valomastossa on oltava kuusi 24 V led-työvaloa. Valoteho vähintään 3000 lm/kpl. Valomaston korkeus katon pinnasta noin 2000 mm. Tilaajan kanssa on sovittava valomaston lopullisesta sijoituspaikasta. 8. KALUSTOTILAT 8.1 Yleistä Kalustotilojen on oltava helposti puhdistettavia ja ne on rakennettava kestävästä ja käyttöön hyvin soveltuvasta materiaalista. Materiaalien käytössä huomioitava eri metallien erottaminen toisistaan, jottei syntyisi sähköistä korroosiota (materiaalit on mainittava tarjouksessa). Jokaisen kalustotilan lattiassa on oltava veden tyhjennysreikä. Korirakenteen kiinnityksessä on noudatettava alustan valmistajan ohjeita. Kummallakin sivulla on oltava yksi säleovi. Kalustotilojen hyllyvälit tulee olla säädettävissä. Säiliösammutusautossa tulee olla vähintään viisi (5) kalustokaappia. Etumaisten kaappien syvyyden tulee olla vähintään 600 mm. 8.2 Ovet Säleovet Säleovien on oltava kevytkäyttöisiä, tiiviitä ja tankolukituksella varustettuja. Tarjouksessa on mainittava ovien valmistaja. Valmistajan on annettava erillinen takuu ovien tiiveydelle eli normaalissa paloautokäytössä, ajon tai pesun yhteydessä kaappien sisään ei saa päästä vettä / likaa / pölyä. 8.3 Muut varusteet Alustan rungon päässä on oltava autonpainon kestävä vetopaikka Takana oltava tukevat irrotettavat ylösnousutikkaat Kalustotilojen sisäverhoilussa on käytettävä mahdollisimman hyvin käyttöön sopivia materiaaleja. 8.4 Kalusto Paineilma kela, 10m letku + paineilmapistooli. 9. VESITYKKI Säiliösammutusauton säiliön katolle tulee asentaa manuaalikäyttöinen vesitykki. Vesitykin tuotto mitoitetaan palopumpun tuoton mukaisesti. Tykki tulee olla automaattikärjellä ja vaahtokärjellä, sekä irrotettavalla nostoputkella vähintään 500 mm.

16 SÄHKÖJÄRJESTELMÄ 24 V 10.1 Latauslaite Akkulaturin tulee olla automaattisella latausjärjestelmällä varustettu. Laturin teho min 20 A. Laturi on johdotettava vähintään 6 mm 2 paksuisella johdolla suoraan akkuihin. Laturi asennetaan esim. kuljettajan selän taakse väliseinään. Laturin sulake ja rasia akkukotelossa tulee olla kooltaan suuri ja vesitiivis, jotta sulakerasian lämpeneminen vältetään. Akkujen tulee olla huoltovapaat Katkaisijat Päävirtakatkaisija on asennettava kuljettajan paikalta hyvin näkyvälle kohdalle ja katkaisijalle on asennettava hyvin havaittava merkkivalo. Päävirtakatkaisija on asennettava akun +kaapeliin Lisävarusteiden katkaisijat on asennettava yhtenäiseen paneeliin kuljettajan oikealle puolelle siten, että käyttö ja huolto ovat mahdollisimman helppoa. Sulakerasian tulee olla erillään alustan sulakkeista. Paneelin malli ja paikka on sovittava tilaajan kanssa ennen sen valmistamista. Hälytinlaitteen ja radioiden paikat on sovittava myös tilaajan kanssa Valot Valot, jotka asennetaan säiliösammutusautoon, tulee olla tyypiltään Led-valoja Säiliösammutusauton takaosaan on asennettava kaksi (2) työ-/peruutusvaloa. Valoille on asennettava kytkimet ohjaamoon Säiliösammutusauton kummallekin puolelle on asennettava 4 kpl sivutyövaloja. Molempien puolten tulee olla kytkettävissä erikseen päälle. Valoille tulee tehdä kytkimet ohjaamoon. Ajouravalot tulee asentaa autoon Jokaiseen kalustotilaan on asennettava riittävän tehokas kalustotilan valo sekä kaikille kalustotilan valoille yhteinen poistokatkaisija ohjaamoon. Jokaiseen oveen ovikytkin, joka sytyttää valon. Ohjaamoon tulee asentaa varoitusvalo avoimesta ovesta Lisälaitteet ja johdotukset Lisälaitteille on asennettava oma sulakerasia, josta kytketään kaikki lisälaitteiden sähköt. Sulakkeet on nimettävä käytön mukaan rasiaan. Sulakkeiden tulee olla palautettavia tai automaattisia. Lisälaitteiden sijainti, sulakkeiden numerointi ja johdotusreitit on esitettävä sijaintip iirustuksessa. Myös sähkökaavioiden on kuuluttava toimitukseen. Mahdollisimman paljon tulee käyttää hyödyksi alustan väyläohjausta. 24 V latauspisteitä tulee asentaa ohjaamoon 6 kpl ja miehistötilaan 4 kpl.

17 Lisälaitteiden mahdollisten liitosten ja liittimien sijaintipaikat on merkittävä sijaintipiirustukseen. Kaapelikanavissa ei saa olla jatkoksia Johtokanaviin on oltava esteetön pääsy. Lisäksi lisälaitteilla on oltava hyvä huollettavuus Johtojen on kestettävä liuottimia ja öljyä. Johtojen poikkipinta-alan tulee olla riittävä kyseessä olevaan laitteeseen. Johtojen väri tai merkintä ei saa vaihtua lähtö- ja päätepisteen välillä. Johdotus, joka on alttiina vaurioille, on suojattava Nato-pistoke Akkujen lähelle on asennettava Nato-pistoke pyöreällä pistokkeella Hätäkäynnistyskaapelit on toimitettava auton mukana. Johdon poikkipinta-alan on oltava vähintään 70 mm 2, johtojen pituuden on oltava 5 m ja kummassakin päässä on oltava Nato-pistoke. Lisäksi on toimitettava noin 500 mm pitkä adapteri, jonka toisessa päässä on "hauenleukapihdit" ja toisessa päässä on Nato-pistoke Peruutushälytin Säiliösammutusautossa tulee olla peruutushälytin. 11. HÄLYTINLAITTEET 11.1 Äänihälytin Äänihälyttimen ohjausosa on sijoitettava ohjaamoon siten, että kuljettaja pystyy ohjaamaan sitä Sinivilkut Ohjaamon katolle on asennettava ledvilkkupaneeli tai vaihtoehtoisesti led-vilkkuja aurinkolippaan. Auton peilien alapuolelle on sijoitettava kaksi hälytysvaloa. Auton maskiin on asennettava neljä hälytysvaloa. Auton molemmille sivuille on asennettava kolme ja auton taakse kuusi hälytysvaloa. Hälytysvalojen sijoituksesta on sovittava tilaajan kanssa erikseen. Eteenpäin suunnattujen led-vilkkujen tulee olla erikseen poiskytkettävissä. 12. SÄHKÖJÄRJESTELMÄ 230/400 V Ohjaamon ulkopuolinen vaihtovirtasähkön syöttöpistoke Kuljettajan oven sisäpuolelle on asennettava 230 V:n syöttöpistoke. Sähkösyöttö kytketään vikavirtasuojakytkimien kautta latauslaitteelle ja sisätilan pistokkeelle. Järjestelmä on varustettava releellä, joka estää ajoneuvon käynnistämisen, jos verkkosyöttökaapeli on kiinnitetty. Auton ollessa kytkettynä verkkovirtaan on käsivalaisimien latauksen tultava verkkovirrasta, ei akuista (vaihtolaite).

18 Sähkökeskus 230 V 230 V:n asennuksista on oltava tarkastustodistus sekä sähköpiirustukset. 230 V järjestelmä varustetaan sähkökeskuksella, jossa on automaattisulakkeet ja vikavirtasuoja. Huollettavuus huomioitava. Ohjaamoon tulee asentaa 2 x 2 ja miehistötilaan 2 x 2 pistorasiat. Pistorasioitten sijoittelu on sovittava tilaajan kanssa. Takakaappiin 1 x 2 pistorasiaa (latauspiste). 13. RADIO- JA VIESTIKALUSTO, LISÄLAITTEET 13.1 Antennijärjestelmä Antenni on asennettava viranomaisverkon radioille Viranomaisverkon radiokalusto 2 kp. lataavia Hf-telinettä + kattoantennit (radioille THR880i) sekä 3 kpl ladattavia mykistäviä telineitä (radioille THR880) asennettuina. Telineitten paikka sovitaan hankintaneuvottelussa. 1 kpl tilatietolähetin. Käsiradiot eivät kuulu toimitukseen Peruutuskamera Säiliösammutusautoon on asennettava peruutuskamera. Kameran tulee olla varustettu automaattisella suojaläpällä ja omalla näytöllä Navigointilaitteet Säiliösammutusautoon on asennettava tilaajan toimittama navigaattori. 14. MAALAUS, TUNNUKSET JA MERKINNÄT 14.1 Yleistä Maalaus punaisella RAL 3001 ja valkoisella RAL 9010 sävyllä, tilaajan kanssa sovittava maalauksesta erikseen Ohjaamo Ohjaamon värisävy tehtaalta tullessa on punainen RAL Valkean raidan muoto ja paikka on sovittava tilaajan kanssa Kalustotilat Kalustotilan ja säiliön väri punainen RAL Maalauksista on sovittava tilaajan kanssa erikseen Vanteet Vanteet jätetään alkuperäiseen väriinsä Tunnukset ja vaakunat Ohjaamon oviin kummallekin puolelle on kiinnitettävä laitoksen logo sekä yksikkötunnukset. Auton taakse ja katolle tulee yksikkötunnukset. Lisäksi kalustokorin / säiliön yläreunaan suojapelti koko sivun pituudelta, johon tulee laitoksen nimi ja yksikkötunnus. Tilaaja toimittaa logot.

19 Heijastavat ääreismerkinnät Auton sivuille ja perään heijastavat ääreismerkinnät Käyttötekstit ja symbolit Säiliösammutusautossa olevat katkaisijat, kytkimet, venttiilit, mittarit jne. täytyy merkitä ISOIDIS standardin mukaisilla paloautojen ja laitteiden käyttösymboleilla ja lisäksi kaikki katkaisijat ja merkkivalot, myös alustan, on merkittävä. Rengaspaineet on merkittävä molemmille puolelle autoa, etu- ja taka-akseleille 1 cm korkeilla teksteillä. 15. SÄILIÖSAMMUTUSAUTON YHTEYDESSÄ TOIMITETTAVAT ASIAKIRJAT Kaikkien koneiden ja laitteiden suomenkieliset käyttö-, huolto-, ja korjausohjeet tarvittavine suomenkielisine piirustuksineen tulee sisältyä toimitukseen V:n sähköjärjestelmän piirustukset - Komponenttien sijaintipiirustukset - Päällirakenteen sähköliittimien sijaintipiirustukset - Johtosarjojen sijaintipiirustukset - 230/400 V:n sähköjärjestelmän piirustukset - Komponenttien sijaintipiirustukset - Paineilmajärjestelmän piirustukset - Komponenttien sijaintipiirustukset - Laitteiden takuutodistukset - Katsastus- ja rekisteröintitodistukset - Palopumpun koekäyttöpöytäkirja Asiakirjat tulee toimittaa sähköisessä muodossa. 16. SÄILIÖSAMMUTUSAUTON YHTEYDESSÄ TOIMITETTAVA KALUSTO - Vetotikkaat alaslaskutelineellä - Kellu pumppu (tuotto noin 250 l / 5 bar) - Letkukehikko 10 kpl - Muovilaatikko 15 kpl - Sähkötoiminen savutuuletin (teho noin m³/h)
