1 Taloyhtiön edulliset Laajakaistayhteydet Matti Joutkoski, Wintel Finland Oy ftp://ftp.wintel.fi/docs/laajakaista/laajakaista.pdf

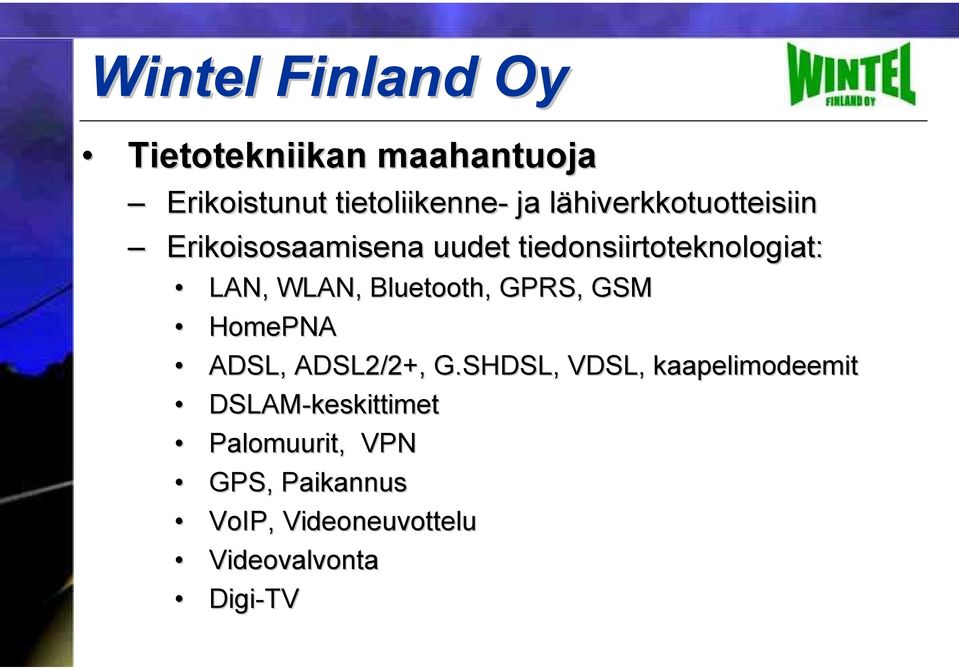

2 Wintel Finland Oy Tietotekniikan maahantuoja Erikoistunut tietoliikenne- ja lähiverkkotuotteisiin Erikoisosaamisena uudet tiedonsiirtoteknologiat: LAN, WLAN, Bluetooth,, GPRS, GSM HomePNA ADSL, ADSL2/2+, G.SHDSL, VDSL, kaapelimodeemit DSLAM-keskittimet Palomuurit, VPN GPS, Paikannus VoIP,, Videoneuvottelu Videovalvonta Digi-TV

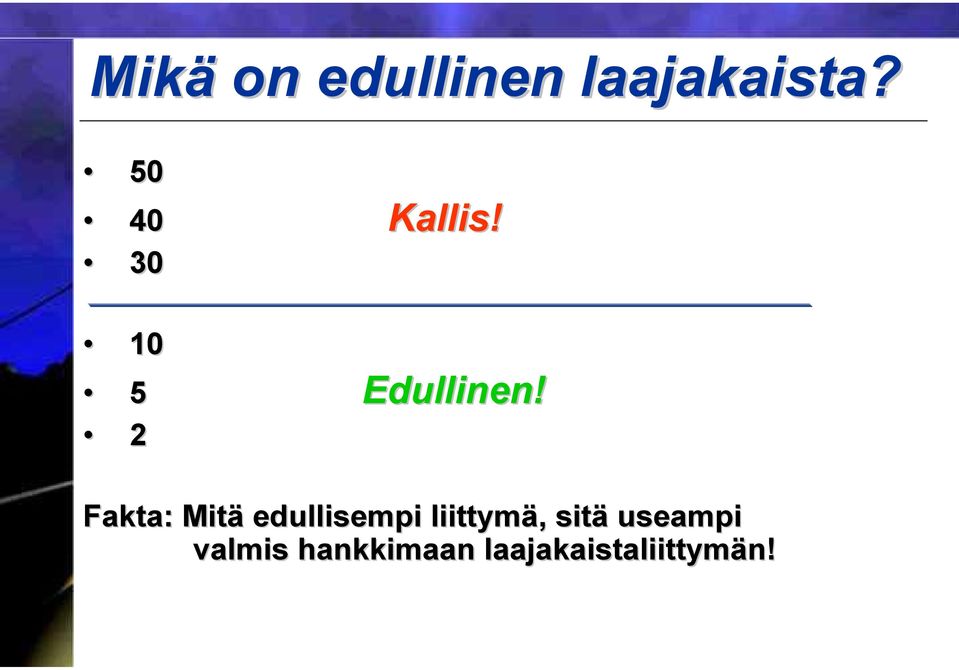

3 Mikä on edullinen laajakaista? Kallis! 5 Edullinen! 2 Fakta: Mitä edullisempi liittymä, sitä useampi valmis hankkimaan laajakaistaliittymän!

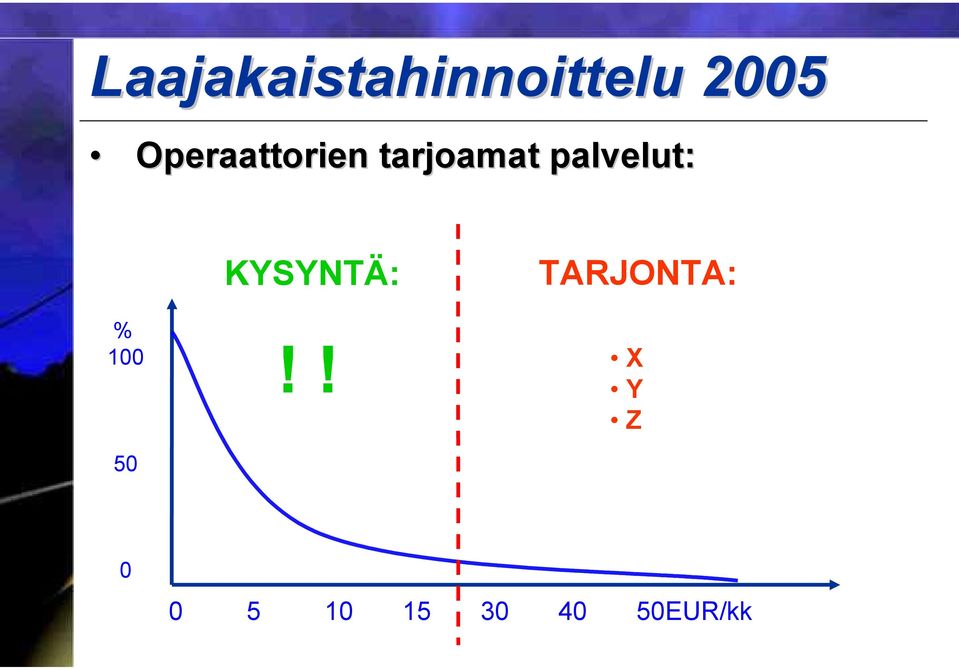

4 Laajakaistahinnoittelu 2005 Operaattorien tarjoamat palvelut: % KYSYNTÄ:!! TARJONTA: X Y Z EUR/kk

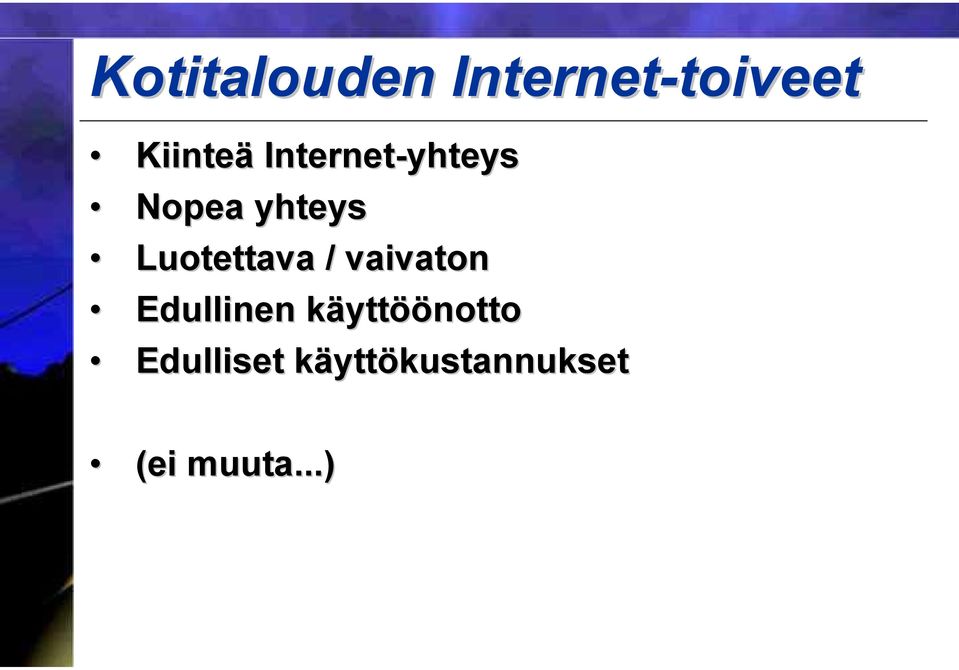

5 Kotitalouden Internet-toiveet toiveet Kiinteä Internet-yhteys Nopea yhteys Luotettava / vaivaton Edullinen käyttöönotto Edulliset käyttökustannukset (ei muuta...)

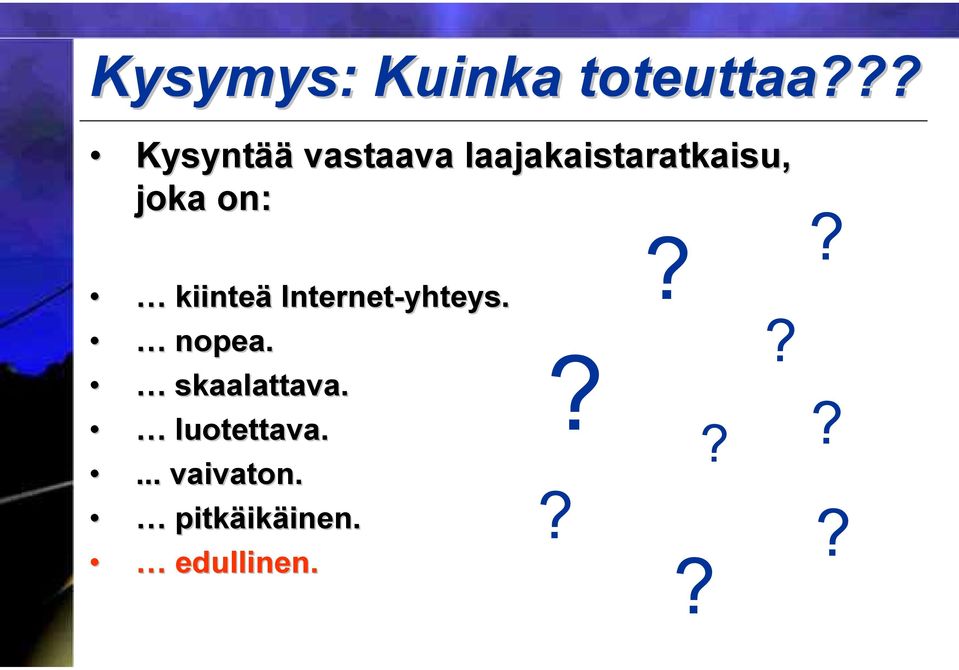

6 Kysymys: Kuinka toteuttaa??? Kysyntää vastaava laajakaistaratkaisu, joka on: kiinteä Internet-yhteys. nopea. skaalattava. luotettava.... vaivaton. pitkäikäinen. edullinen.?????????

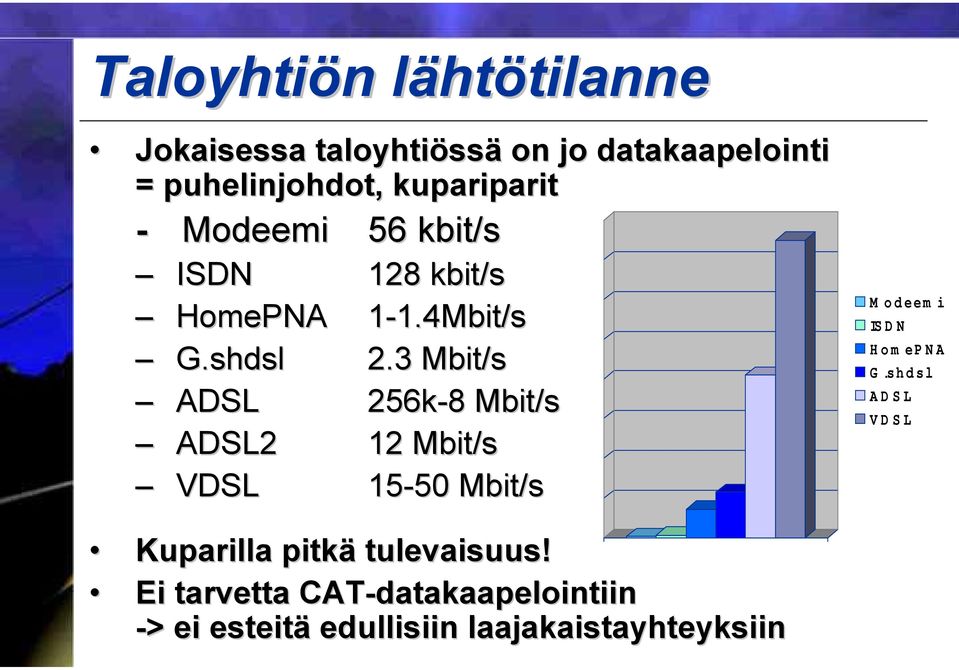

7 Taloyhtiön lähtötilanne Jokaisessa taloyhtiössä on jo datakaapelointi = puhelinjohdot, kupariparit - Modeemi 56 kbit/s ISDN 128 kbit/s HomePNA 1-1.4Mbit/s1.4Mbit/s G.shdsl 2.3 Mbit/s ADSL 256k-8 Mbit/s ADSL2 12 Mbit/s VDSL Mbit/s M odeem i IS DN Hom epna G.shdsl ADSL VDSL Kuparilla pitkä tulevaisuus! Ei tarvetta CAT-datakaapelointiin -> ei esteitä edullisiin laajakaistayhteyksiin

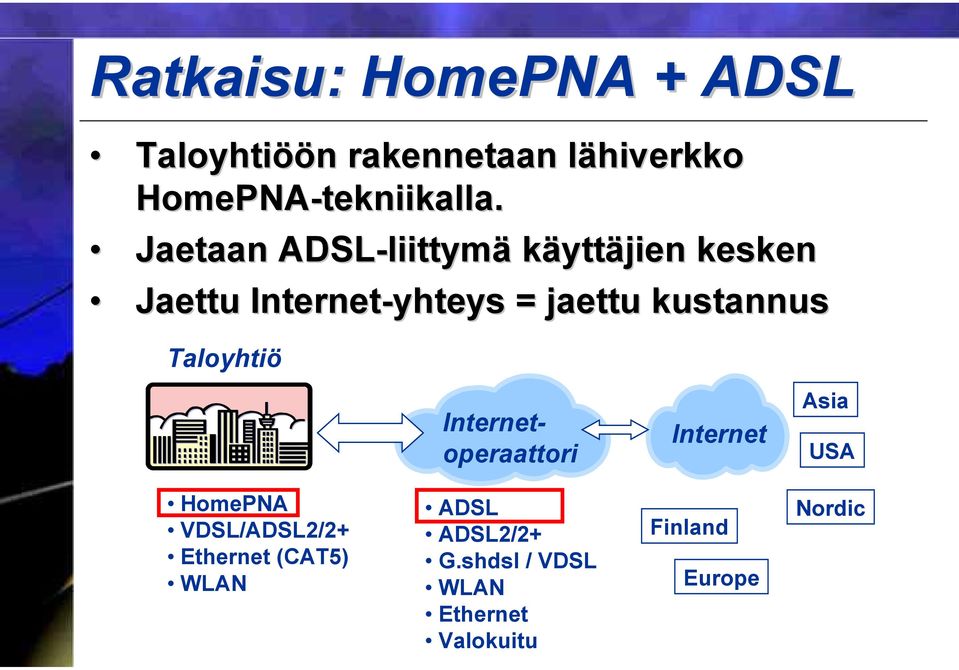

8 Ratkaisu: HomePNA + ADSL Taloyhtiöön rakennetaan lähiverkko HomePNA-tekniikalla. Jaetaan ADSL-liittymä käyttäjien kesken Jaettu Internet-yhteys = jaettu kustannus Taloyhtiö Internetoperaattori Internet Asia USA HomePNA VDSL/ADSL2/2+ Ethernet (CAT5) WLAN ADSL ADSL2/2+ G.shdsl / VDSL WLAN Ethernet Valokuitu Finland Europe Nordic

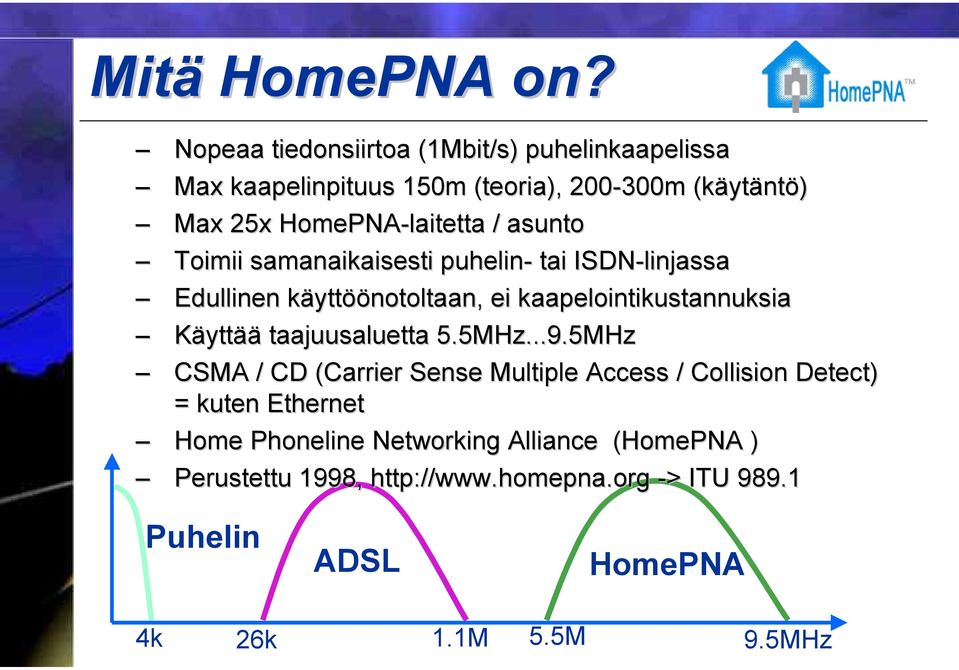

9 Mitä HomePNA on? Nopeaa tiedonsiirtoa (1Mbit/s) puhelinkaapelissa Max kaapelinpituus 150m (teoria), m (käytäntö) Max 25x HomePNA-laitetta / asunto Toimii samanaikaisesti puhelin- tai ISDN-linjassa Edullinen käyttöönotoltaan, ei kaapelointikustannuksia Käyttää taajuusaluetta 5.5MHz...9.5MHz CSMA / CD (Carrier( Sense Multiple Access / Collision Detect) = kuten Ethernet Home Phoneline Networking Alliance (HomePNA ) Perustettu 1998, homepna.orgorg -> > ITU Puhelin ADSL HomePNA 4k 26k 1.1M 5.5M 9.5MHz

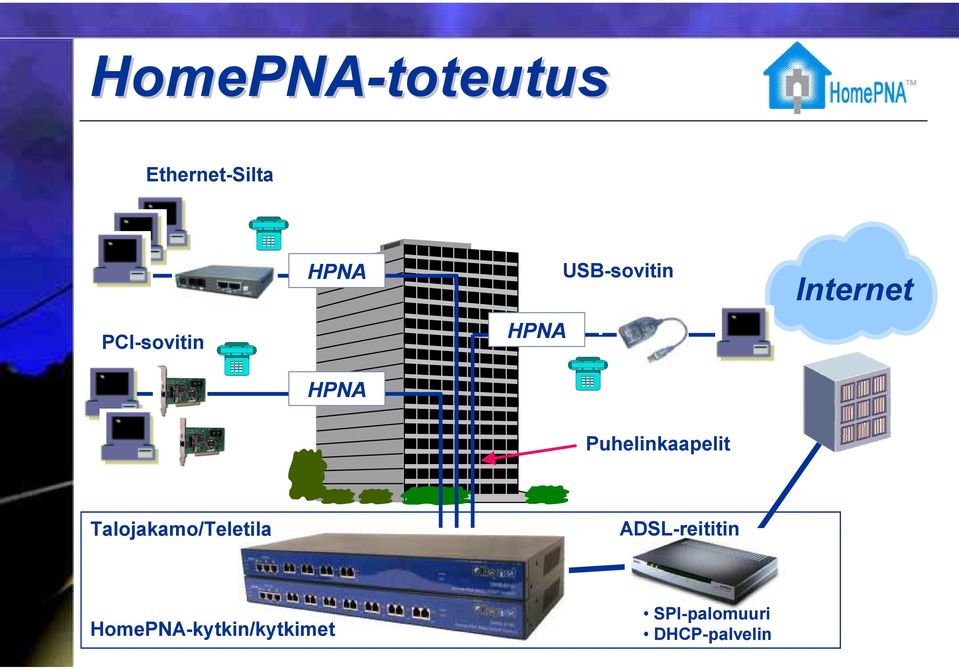

10 HomePNA-toteutus Ethernet-Silta PCI-sovitin HPNA HPNA HPNA USB-sovitin Internet Puhelinkaapelit Talojakamo/Teletila ADSL-reititin HomePNA-kytkin/kytkimet SPI-palomuuri DHCP-palvelin

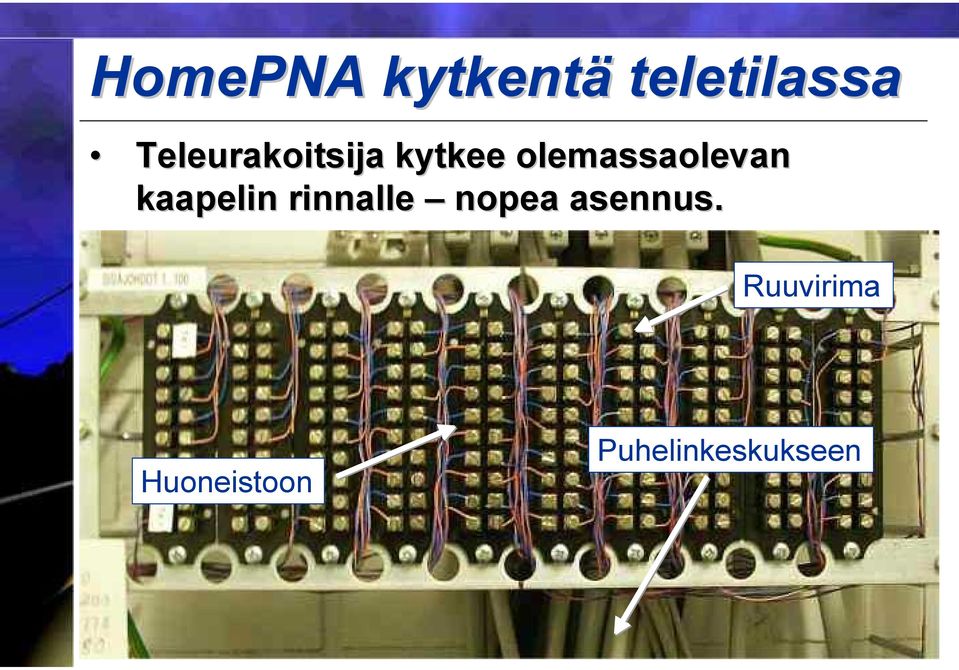

11 HomePNA kytkentä teletilassa Teleurakoitsija kytkee olemassaolevan kaapelin rinnalle nopea asennus. Ruuvirima Huoneistoon Puhelinkeskukseen

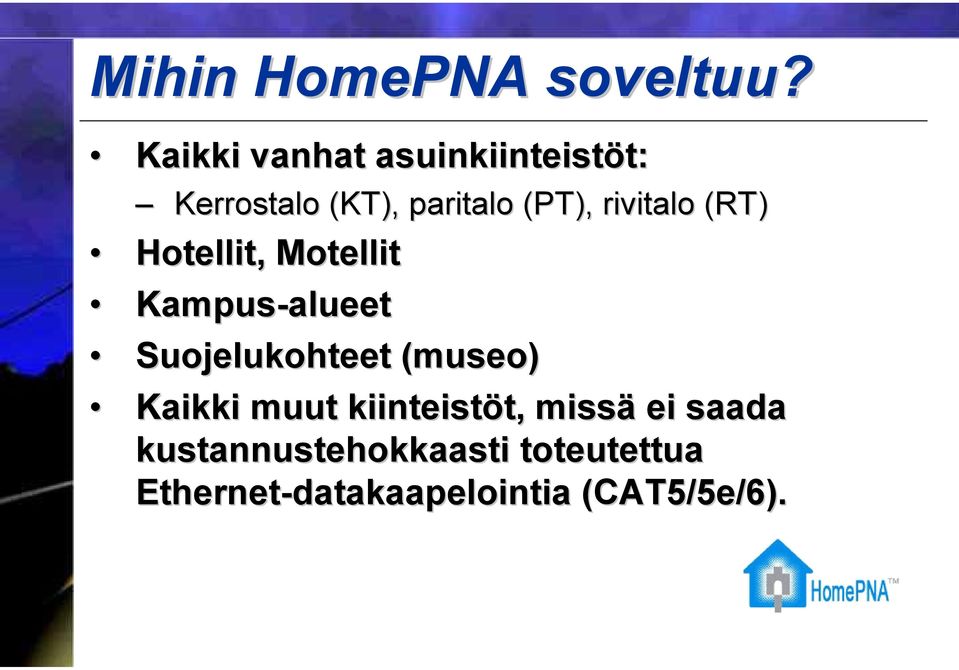

12 Mihin HomePNA soveltuu? Kaikki vanhat asuinkiinteistöt: Kerrostalo (KT), paritalo (PT), rivitalo (RT) Hotellit, Motellit Kampus-alueet alueet Suojelukohteet (museo) Kaikki muut kiinteistöt, missä ei saada kustannustehokkaasti toteutettua Ethernet-datakaapelointia (CAT5/5e/6).

13 Miksi HomePNA on hyvä? Edullinen käyttöönotto Nopea asennus - Jopa satoja asuntoa päivässä (testatusti). Äänetön ja pölytön asennus. Helposti laajennettavissa, tarpeisiin mukautuva. Mahdollistaa VOD, IP-puhelut, Video-puhelut jne. Esteettisesti miellyttävä - Ei uusia kaapeleita. Perustuu Ethernet-teknologiaan teknologiaan - toimii myös tulevaisuudessa. Soveltuu kaikkien taloyhtiöiden lähiverkkoratkaisuksi!

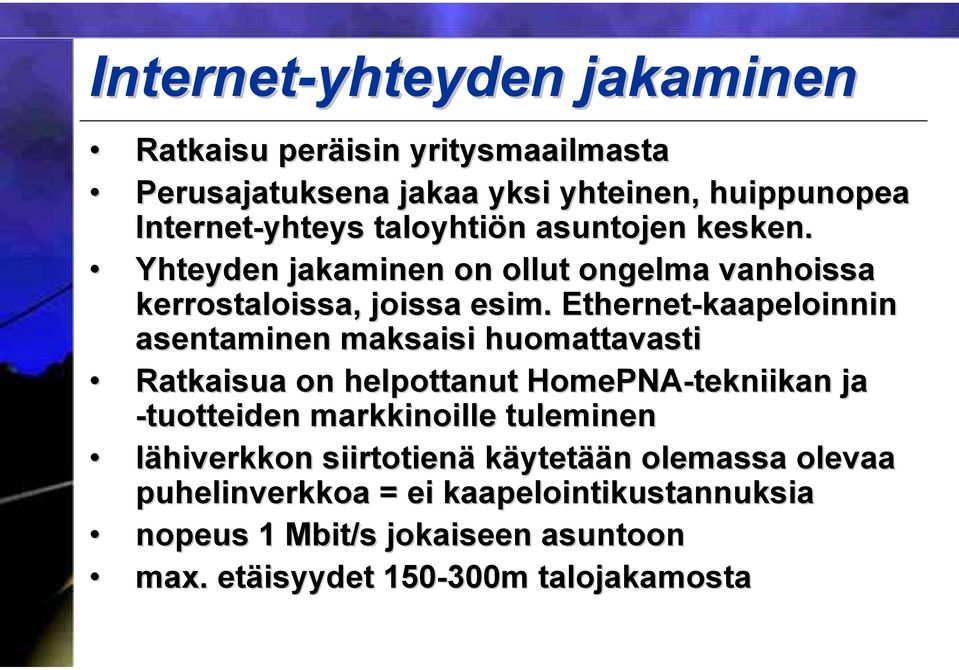

14 Internet-yhteyden jakaminen Ratkaisu peräisin yritysmaailmasta Perusajatuksena jakaa yksi yhteinen, huippunopea Internet-yhteys taloyhtiön asuntojen kesken. Yhteyden jakaminen on ollut ongelma vanhoissa kerrostaloissa, joissa esim. Ethernet-kaapeloinnin asentaminen maksaisi huomattavasti Ratkaisua on helpottanut HomePNA-tekniikan ja -tuotteiden markkinoille tuleminen lähiverkkon siirtotienä käytetään olemassa olevaa puhelinverkkoa = ei kaapelointikustannuksia nopeus 1 Mbit/s jokaiseen asuntoon max.. etäisyydet m talojakamosta

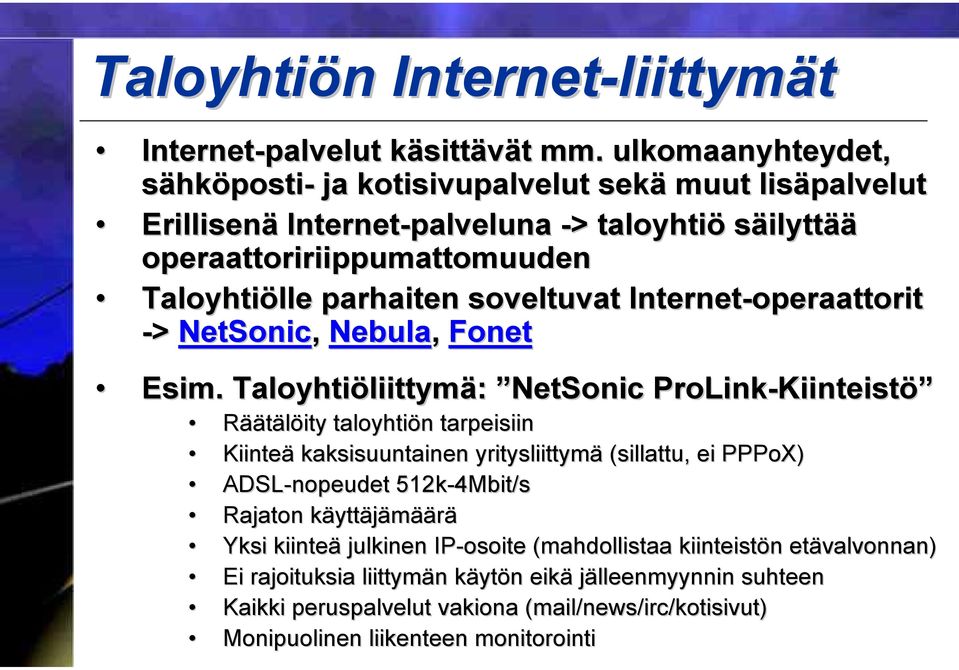

15 Taloyhtiön Internet-liittymät Internet-palvelut käsittävät mm. ulkomaanyhteydet, sähköposti- ja kotisivupalvelut sekä muut lisäpalvelut Erillisenä Internet-palveluna -> > taloyhtiö säilyttää operaattoririippumattomuuden Taloyhtiölle parhaiten soveltuvat Internet-operaattorit -> NetSonic, Nebula, Fonet Esim. Taloyhtiöliittymä: NetSonic ProLink-Kiinteistö Räätälöity taloyhtiön tarpeisiin Kiinteä kaksisuuntainen yritysliittymä (sillattu( sillattu,, ei PPPoX) ADSL-nopeudet 512k-4Mbit/s Rajaton käyttäjämäärä Yksi kiinteä julkinen IP-osoite (mahdollistaa kiinteistön etävalvonnan) Ei rajoituksia liittymän käytön eikä jälleenmyynnin suhteen Kaikki peruspalvelut vakiona (mail( mail/news/ /news/irc/kotisivut) Monipuolinen liikenteen monitorointi

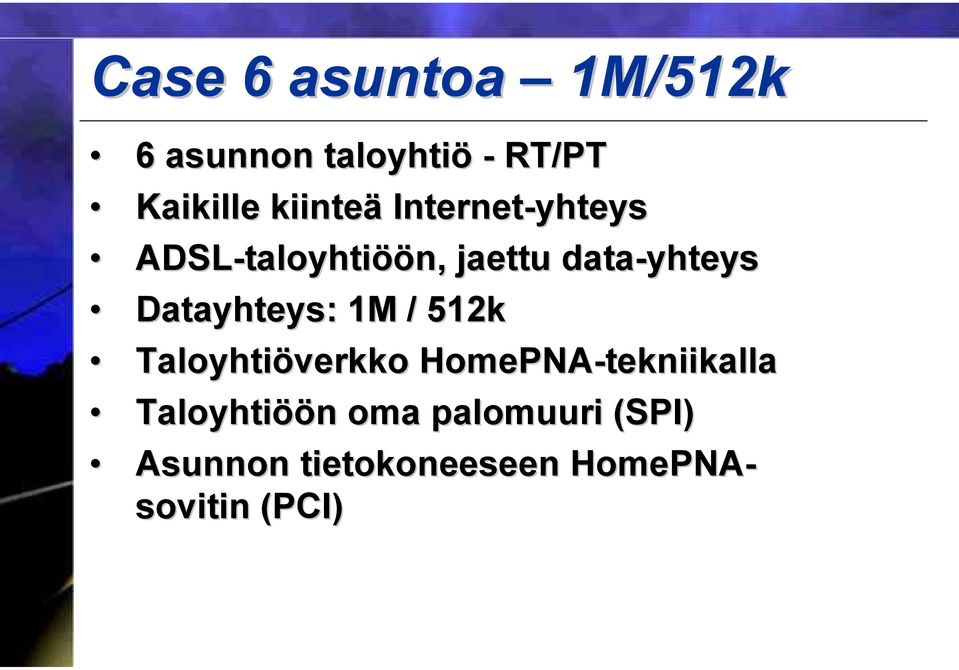

16 Case 6 asuntoa 1M/512k 6 asunnon taloyhtiö - RT/PT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 1M / 512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

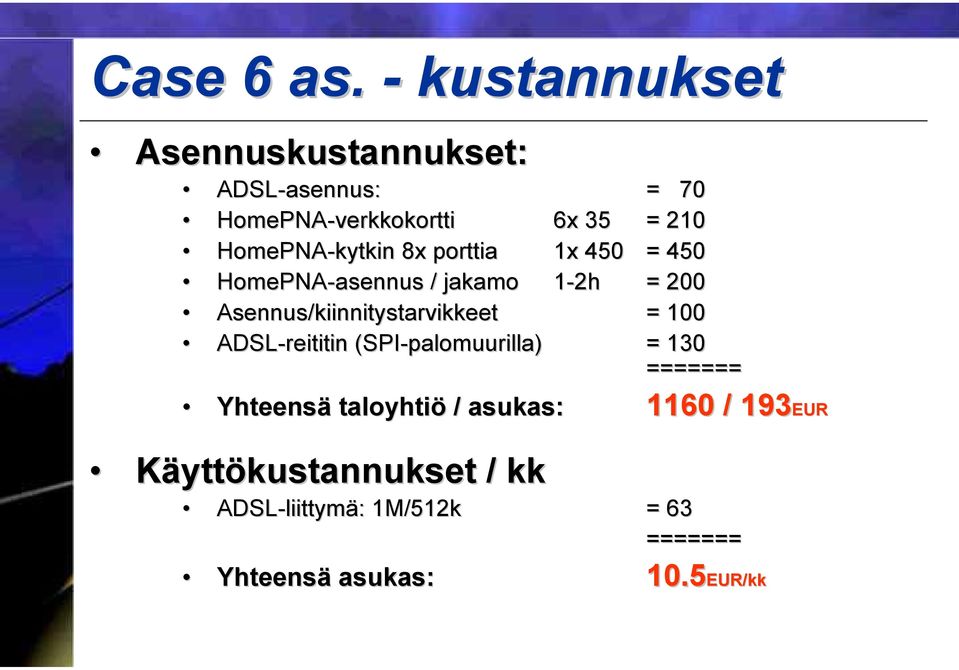

17 Case 6 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 HomePNA-verkkokortti 6x 35 = 210 HomePNA-kytkin 8x porttia 1x 450 = 450 HomePNA-asennus / jakamo 1-2h = 200 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 1160 / 193EUR193EUR ADSL-liittymä liittymä: : 1M/512k = 63 ======= Yhteensä asukas: EUR/ EUR/kk

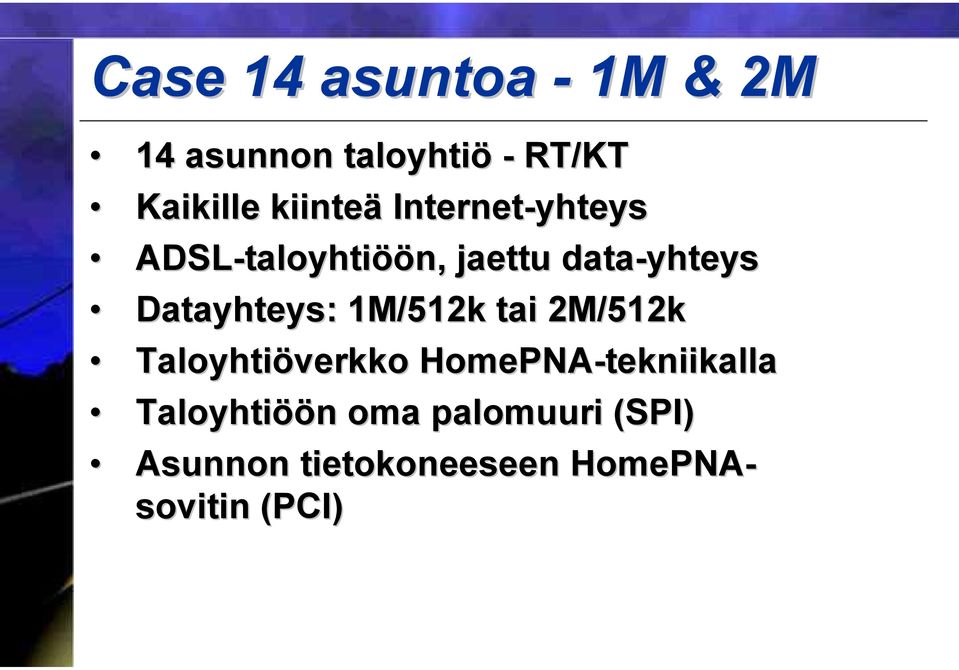

18 Case 14 asuntoa - 1M & 2M 14 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 1M/512k tai 2M/512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

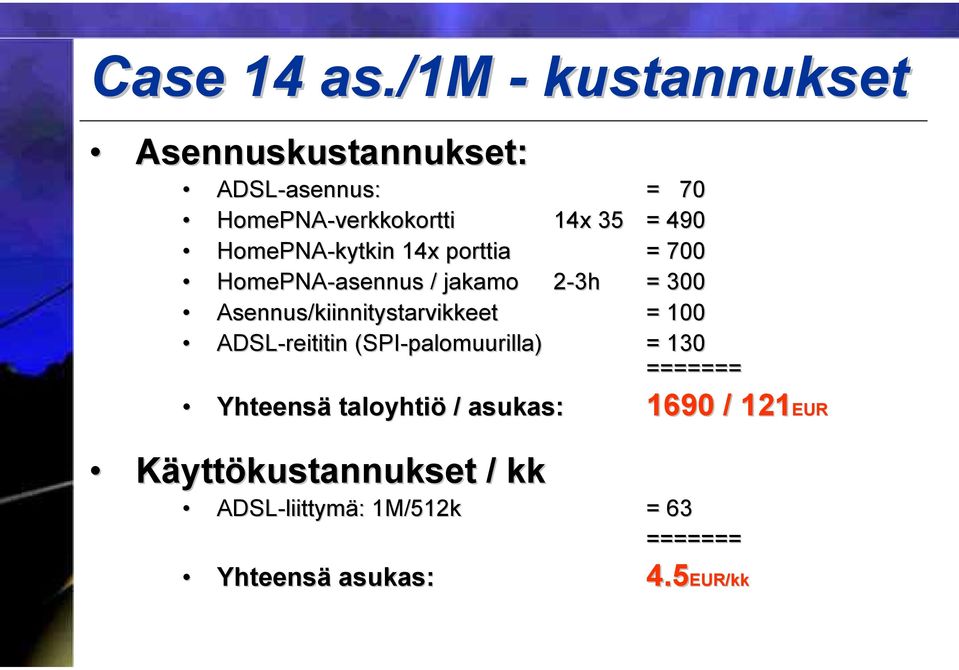

19 Case 14 as./1m - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 HomePNA-verkkokortti 14x 35 = 490 HomePNA-kytkin 14x porttia = 700 HomePNA-asennus / jakamo 2-3h = 300 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 1690 / 121EUR121EUR ADSL-liittymä liittymä: : 1M/512k = 63 ======= Yhteensä asukas: EUR/ EUR/kk

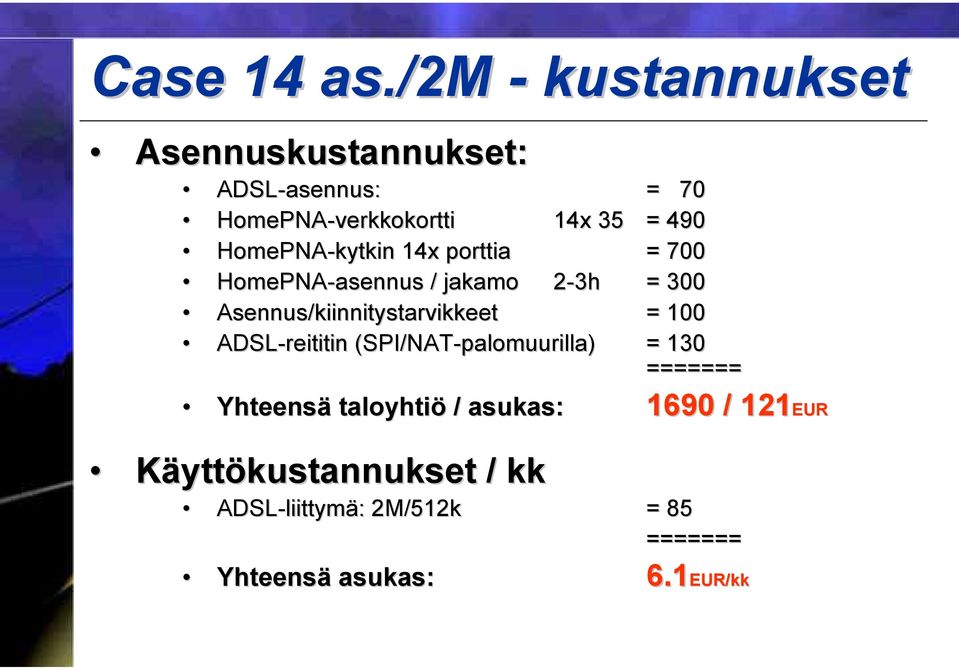

20 Case 14 as./2m - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 HomePNA-verkkokortti 14x 35 = 490 HomePNA-kytkin 14x porttia = 700 HomePNA-asennus / jakamo 2-3h = 300 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 1690 / 121EUR121EUR ADSL-liittymä liittymä: : 2M/512k = 85 ======= Yhteensä asukas: EUR/ EUR/kk

21 Case 26 asuntoa - 2M/512k 26 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 2M/512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

22 Case 26 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 HomePNA-verkkokortti 26x 35 = 910 HomePNA-kytkin 14x porttia 2x 700 = 1400 HomePNA-asennus / jakamo 2-3h = 500 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 3110 / 120EUR120EUR ADSL-liittymä liittymä: : 2M/512k = 85 ======= Yhteensä taloyhtiö / asukas asukas: EUR/KKEUR/KK

23 Case 54 asuntoa - 4M/640k 54 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 4M / 640k Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

24 Case 54 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 HomePNA-verkkokortti 54x 35 = 1890 HomePNA-kytkin 14x porttia 4x 700 = 2800 HomePNA-asennus / jakamo 5-7h = 800 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 5790 / 107EUR107 ADSL-liittymä liittymä: : 4M/640k = 97 ======= Yhteensä asukas: EUR/ EUR/kk

25 Case 54 asuntoa 2M G.shdsl 54 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys G.shdsl shdsl-taloyhtiöön, jaettu data-yhteys Datayhteys: : 2.3M / 2.3M Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

26 Case 54 as. - kustannukset Asennuskustannukset: G.shdsl shdsl-asennus: = 70 HomePNA-verkkokortti 54x 35 = 1890 HomePNA-kytkin 14x porttia 4x 700 = 2800 HomePNA-asennus / jakamo 5-7h = 800 Asennus/kiinnitystarvikkeet = 100 G.shdsl shdsl-reititin (SPI/NAT-palomuurilla palomuurilla) = 300 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 5960 / 110EUR110 G.shdsl shdsl-liittymä: : 2.3M/2.3M = 120 ======= Yhteensä asukas: EUR/ EUR/kk

27 Case 154 asuntoa 10M/3M 154 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys G.shdsl + ADSL -taloyhtiöön, jaettu data-yhteys Datayhteys: : 2.3M/2.3M + 8M/1M = 10M / 3M Kuorman tasaajajalla yhdistetään DSL-linjat (=Load Balancer) Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

28 Case 154 as. - kustannukset Asennuskustannukset: G.shdsl shdsl-asennus: 2x 70 = 140 HomePNA-verkkokortti 154x 35 = 5390 HomePNA-kytkin 14x porttia 11x 700 = 7700 HomePNA-asennus / jakamo 10-14h 14h = 1500 Asennus/kiinnitystarvikkeet = 100 Load Balancer / SPI-palomuuri = 300 G.shdsl shdsl-reititin = 300 ADSL-reititin = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: / 101EUR101 G.shdsl + ADSL -liittymät: = 235 ======= Yhteensä asukas: EUR/ EUR/kk

29 Riittääkö suorituskyky? Kun 1 Mbit/s Internet-yhteys riittää 20 hengen keskiverto yritykselle, niin miksei se riittäisi 15 asunnon taloyhtiölle? Internet-kaistaa saadaan helposti laajennettua,, ADSL tukee 8Mbit/s, ADSL2 12Mbit/s, ADSL2+ 24Mbit/s ja ADSL/G.shdsl shdsl-linjoja linjoja voidaan helposti yhdistää. 1Mbit/s asuntonopeus riittää jopa MPEG4- videolähetyksen vastaanottamiseen. Markkinoilla myös 1.4Mbit/s HomePNA:ta Todellinen kaistantarve murto-osa osa oletetusta: - Toteutetuissa taloyhtiössä keskiverto käyttöaste on 10-20% HomePNA-tekniikan käyttöikä >10v

30 Käytännön kuormitus Case 1 >20 käyttäjää,, 2M/512k ADSL-liittymässä Paljon aktiivisia käyttäjiä kaista riittää! Yhtiölle riittäisi jopa 1M/512k-liittymä

31 Käytännön kuormitus Case 2 >40 käyttäjää,, 2M/512k ADSL-liittymässä Paljon tavallisia käyttäjiä Kaistassa edelleen paljon reserviä!

32 Toteutuksen tietoturva/suoja SPI-palomuuri estää luvattomat yhteydenotot Internetistä käsin ja suojaa hyökkäyksiltä SPI (Stateful( Packet Inspecition): tilallinen yritystason palomuuri. NAT (Network( Address Translation): NAT estää käyttäjäkohtaisen IP:n näkymisen ulospäin ja jakaa samalla useita IP-osoitteita kaikille käyttäjille Taloyhtiössä estetään eri asuntojen näkyminen toisilleen suoraan HomePNA-kytkimen VLAN- ominaisuudella (=tietosuoja) Palomuurilaitteisto ei vaadi ohjelmistopäivityksiä! Asunnossa ei tarvita erillistä palomuuriohjelmistoa!

33 Kuinka minimoida ylläpito? Laadukkaat komponentit talojakamoon Yksinkertainen laitteistokokoonpano: HomePNA-kytkin + ADSL-reititin/palomuuri Asianmukainen asennus sekä dokumentaatio Koulutus käyttöönotossa Vikadiagnosoinnin ohjeistus käyttäjille Toimintavarma Internet-operaattori Helpdesk-palvelut: palvelut: Internet-operaattori Järjestelmätoimittaja Teleurakoitsija Laitemaahantuoja

34 Referenssejä Pääkaupunkiseudulla jo yli 1500 kyseisellä konseptilla toteutettua toimivaa kohdetta. Ei ongelmia asennuksessa, käyttöönotossa, laitteistoissa: Ylläpidon tarve olematon! Nettimaunula: net/maunula/ (Operaattorit käyttävät samaa tekniikkaa palveluissaan)

35 Toteutuksen yhteenveto HomePNA-tekniikan avulla kaapelointi- sekä asennuskustannukset alas. Jaetulla data-liittymällä jaetut Internet-kulut kulut. Mitä suurempi taloyhtiö, sen suurempi säästö ja pienemmät käyttökustannukset. Erillinen Internet-liittymä mahdollistaa operaattoririippumattomuuden. Toteutus mahdollistaa myös kiinteistön LVI-etävalvontapalvelut etävalvontapalvelut! Laadukkailla komponenteilla sekä ammattilaisen asennuksella huoltovapaa sekä toimintavarma ratkaisu!

36 Kysymyksiä? Vastauksia: Wintel Finland Oy matti.joutkoski Ennekuja 2, ESPOO Puh: : Fax: HomePNA-osaamista osaamista: wintel.fi HomePNA-tietoutta tietoutta: homepna.fi HomePNA-information: homepna.org HomePNA-kytkimet kytkimet: HomePNA-sovittimet sovittimet: citynetek.com Load Balancerit: tw Internet-operaattorit operaattorit: netsonic.fi Taloyhtiön VoIP-tuotteet tuotteet: ftp://ftp.wintel wintel.fi/docs/ /docs/laajakaista/ (toteutusdokumentaatio)
