1 YVL E.3, ydinlaitoksen painesäiliöt ja putkistot Luonnos L2 Soile Metso, Mika Bäckström, Juhani Hinttala Timo Liukkonen, Petri Pihala, Martti Vilpas Mark Cederberg, Yrjö Hytönen, Tapani Koljander Säteilyturvakeskus 2012

2 Säteilyturvakeskus YVL E.3 L2 1 (71) Sisällys 1 Johdanto Soveltamisala Määritelmät Vaatimusten määrittely Laitevaatimukset luvanhaltijan johtamisjärjestelmässä Luvanhaltijan yleistarkastussuunnitelma Laitos- ja laitetoimittajien spesifikaatiot Valmistaja Yleiset vaatimukset ydinteknisten painesäiliöiden, putkistojen ja putkiston osien valmistajille Ydinteknisen painelaitevalmistajan hyväksyttäminen erikoisprosesseihin Vaatimukset Hyväksymishakemus Vaatimukset valmistuksesta vastaavalle henkilölle Valmistuksesta vastaavan henkilön velvoitteet Erikoisprosesseihin hyväksytyn valmistajan velvoitteet Luvanhaltijan velvoitteet Ydinlaitoksen tavalliset painesäiliöt, putkistot ja putkiston osat Materiaalien ja standardiosien valmistus Materiaalit ja hitsausaineet Yleiset vaatimukset Materiaalien hyväksyminen Standardien mukaiset materiaalit Muut materiaalit Hitsausaineiden hyväksyminen Ainestodistukset Suunnittelu Yleiset vaatimukset Virtaustekninen suunnittelu Mitoituslaskelmat Painesäiliöt Yleiset vaatimukset Mitoitus ja analysointi Painesäiliön sisäosat... 26

3 Säteilyturvakeskus YVL E.3 L2 2 (71) Lämmönsiirtimet Putkistot Yleiset vaatimukset Mitoitus ja analysointi Putkiston tuenta Teräspintojen maalaus ja pinnoitus Rakennesuunnitelma Rakennesuunnitelman laatiminen Luvanhaltijan yhteenveto asiakirjojen tarkastamisesta Suunnitteluperusteet Lämmönsiirto, virtaustekninen suunnittelu, mitoituslaskelmat ja lujuusanalyysit Materiaalit ja hitsausaineet Piirustukset Valmistajat, alihankkijat, testauslaitokset ja kolmannet osapuolet Tiedot valmistuksesta Tarkastus, testaus ja valmistuksen valvonta Tarkastussuunnitelma Tarkastus- ja testausohjeet Valmistus Luvanhaltijaa koskevat vaatimukset Kolmas osapuoli Valmistuksen aloittaminen Valmistuksen vaatimukset Materiaalien hankinta, testaus ja käsittely Koneet ja laitteet Valmistusohjeet ja pätevöinti Valmistus Testaus ja tarkastus Alihankinta Valmistuksen tallenteet Rakennetarkastus Rakennetarkastuksen edellytykset Painesäiliön ja putkiston rakennetarkastus Rakennetarkastuksen sisältö Valmistuksen ja laaduntarkastuksen tulosaineisto... 46

4 Säteilyturvakeskus YVL E.3 L2 3 (71) Laitteen tai rakenteen silmämääräinen tarkastus ja mittatarkastus Painekoe Laitteen tai rakenteen tarkastukset painekokeen jälkeen Toimenpiteet poikkeamien osalta Asennus Asennuksen rakennesuunnitelma Asennustyö Asennuksen rakennetarkastus Käyttöönotto Käyttöönottotarkastuksen edellytykset Käyttöönottotarkastusmenettely Käyttöönottotarkastuksen ensimmäinen vaihe (toteamistarkastus) Painelaitekirjan tai vastaavan dokumentaation tarkastus Sijoituksen tarkastus Varusteiden tarkastus Käyttöönottotarkastuksen toinen vaihe (toimintakokeet) Yleiset vaatimukset Varolaitteet Mittaus- ja säätölaitteet Putkistot, niiden tuet ja kannakkeet, lämpöliikkeet sekä värähtelyt Painelaitteen rekisteröinti Käyttö Yleistä Painelaiteluettelo Käytön valvoja Määräaikaistarkastukset ja muu kunnonvalvonta Rekisteröitävien painelaitteiden määräaikaistarkastukset Määräaikaistarkastusvälit Määräaikaistarkastuksen korvaaminen painelaitteen kunnonvalvontajärjestelmällä Määräaikaistarkastuksen korvaaminen painelaitteen seurannalla Sisäpuolinen tarkastus Käyttötarkastus Määräaikainen painekoe Neutronisäteilyn vaikutus mekaanisiin ominaisuuksiin Kunnossapito... 61

5 Säteilyturvakeskus YVL E.3 L2 4 (71) 14 Muutostyöt Vaatimukset Muutostyön rakennetarkastus Painelaitteen muutostarkastus Käytöstä poisto STUKin valvontatoimet Yleistä Vaatimusten määrittely Organisaatioiden hyväksyminen Valmistajan hyväksyminen Kolmannen osapuolen hyväksyminen Tarkastus- ja testauslaitoksen hyväksyminen Rakennesuunnitelma Valmistuksen valvonta ja rakennetarkastus Asennuksen valvonta ja rakennetarkastus Käyttöönottotarkastus Käyttö, kunnonvalvonta ja kunnossapito Muutostyöt Käytöstä poisto Viitteet LIITE A STUKin, kolmannen osapuolen ja luvanhaltijan valvonnan vähimmäislaajuus painesäiliöille ja putkistoille turvallisuusluokittain LIITE B Materiaalien ja hitsauslisäaineiden ainestodistusvaatimukset, SFS-EN Uusien ydinlaitosten osalta tämä ohje on voimassa x.x.20xx alkaen toistaiseksi. Näiden osalta ohje kumoaa x.x.20xx annetun ohjeen YVL x.x. Rakenteilla olevilla ja käyvillä ydinlaitoksilla tämä ohje saatetaan voimaan erillisellä STUKin päätöksellä.

6 Säteilyturvakeskus YVL E.3 L2 5 (71) Valtuutusperusteet Soveltamissäännöt Ydinenergialain (990/1987) 7r mukaan Säteilyturvakeskuksen tehtävänä on asettaa ydinenergialain mukaisen turvallisuustason toteuttamista koskevat yksityiskohtaiset turvallisuusvaatimukset. YVL-ohjeen julkaiseminen ei sinänsä muuta Säteilyturvakeskuksen ennen ohjeen julkaisemista tekemiä päätöksiä. Vasta kuultuaan asianosaisia Säteilyturvakeskus antaa erillisen päätöksen siitä, miten uutta tai uusittua YVL-ohjetta sovelletaan käytössä tai rakenteilla oleviin ydinlaitoksiin ja luvanhaltijoiden toimintoihin. Uusiin ydinlaitoksiin ohjeita sovelletaan sellaisenaan. Kun Säteilyturvakeskus harkitsee YVL-ohjeissa esitettyjen, uusien turvallisuusvaatimuksien soveltamista käytössä tai rakenteilla oleviin ydinlaitoksiin, se ottaa huomioon ydinenergialain (990/1987) 7a :ssä säädetyt periaatteet: Ydinenergian käytön turvallisuus on pidettävä niin korkealla tasolla kuin käytännöllisin toimenpitein on mahdollista. Turvallisuuden edelleen kehittämiseksi on toteutettava toimenpiteet, joita käyttökokemukset ja turvallisuustutkimukset sekä tieteen ja tekniikan kehittyminen huomioon ottaen voidaan pitää perusteltuina. Ydinenergialain 7r kolmannen momentin mukaan Säteilyturvakeskuksen turvallisuusvaatimukset velvoittavat luvanhaltijaa, kuitenkin niin, että luvanhaltijalla on oikeus esittää muunkinlainen kuin vaatimuksissa edellytetty menettelytapa tai ratkaisu. Jos luvanhaltija vakuuttavasti osoittaa, että esitetty menettelytapa tai ratkaisu toteuttaa tämän lain mukaisen turvallisuustason, Säteilyturvakeskus voi sen hyväksyä.

7 Säteilyturvakeskus YVL E.3 L2 6 (71) 1 Johdanto 101. Säteilyturvakeskuksen (STUK) valvontaoikeuksiin sisältyy ydinenergialain (990/1987) 63 :n 1 momentin 3 kohdan [1] mukaan oikeus vaatia, että ydinlaitoksen osiksi tarkoitetut rakenteet tai laitteet valmistetaan säteilyturvakeskuksen hyväksymällä tavalla. Säteilyturvakeskuksella on oikeus velvoittaa luvan haltija tai hakija järjestämään keskukselle tilaisuus riittävästi tarkkailla rakenteiden tai laitteiden valmistusta 102. Valtioneuvoston asetuksen (733/2008) 4 :n toisen momentin [2] mukaisesti turvallisuuden kannalta tärkeät järjestelmät, rakenteet ja laitteet on suunniteltava, valmistettava ja asennettava sekä niitä on käytettävä siten, että niiden laatutaso ja laatutason todentamiseksi tarvittavat arvioinnit, tarkastukset ja testaukset, mukaan lukien ympäristökelpoisuus, ovat riittävät kohteen turvallisuusmerkitys huomioon ottaen Ydinenergialain 60 :n 1 ja 2 momentin [1] mukaisesti tämän lain nojalla valvotaan ydinlaitosten painelaitteita: 1. erityisesti ydinlaitoksiin suunniteltuja painelaitteita, joiden toimintahäiriö voi aiheuttaa radioaktiivisen päästön (ydintekninen painelaite); 2. ydinlaitosten muita painelaitteita (tavallinen painelaite); jollei jäljempänä toisin säädetä. Ydinlaitosten tavallisten painelaitteiden teknisistä vaatimuksista, turvallisuuden osoittamisesta ja muista markkinoille saattamista koskevista edellytyksistä on voimassa, mitä painelaitelaissa (869/1999) säädetään Ydinteknisiä painelaitteita ovat ohjeen YVL B.2 mukaisesti turvallisuusluokkiin 1, 2 ja 3 luokitellut painelaitteet ja tavallisia painelaitteita luokkaan EYT luokitellut painelaitteet. Painesäiliöt jaetaan edelleen käyttöarvojensa ja sisältönsä perusteella KTMp:n (953/1999) [3] mukaisesti rekisteröitäviin ja ei-rekisteröitäviin painelaitteisiin Ydinenergialain 60 a :n [1] mukaisesti: Säteilyturvakeskus hyväksyy ydinteknisten painelaitteiden valmistajan tehtäviinsä sekä tarkastuslaitoksen, testauslaitoksen ja pätevöintielimen suorittamaan ydinlaitosten painelaitteiden, teräs- ja betonirakenteiden sekä mekaanisten laitteiden tarkastustoimintaan kuuluvia tehtäviä. Tarkastuslaitoksen, testauslaitoksen ja pätevöintielimen hyväksymisen edellytyksenä on, että ne ovat toiminnallisesti ja taloudellisesti riippumattomia ja että niillä on vastuuvakuutus. Lisäksi valmistajalla, tarkastuslaitoksella, testauslaitoksella ja pätevöintielimellä on oltava kehittynyt laatujärjestelmä, ammattitaitoinen ja kokenut henkilökunta sekä valmistuksen ja toiminnan edellyttämät asianmukaisesti kelpoistetut menetelmät, laitteet ja välineet. Hyväksymismenettelystä säädetään tarkemmin valtioneuvoston asetuksella. Jos painelaitteiden valmistaja, tarkastuslaitos, testauslaitos tai pätevöintielin ei enää täytä hyväksymisen edellytyksiä tai on olennaisella tavalla laiminlyönyt tai rikkonut tässä laissa tai lain nojalla säädettyä velvollisuutta tai rajoitusta tai päätöksessä annettua määräystä, eivätkä

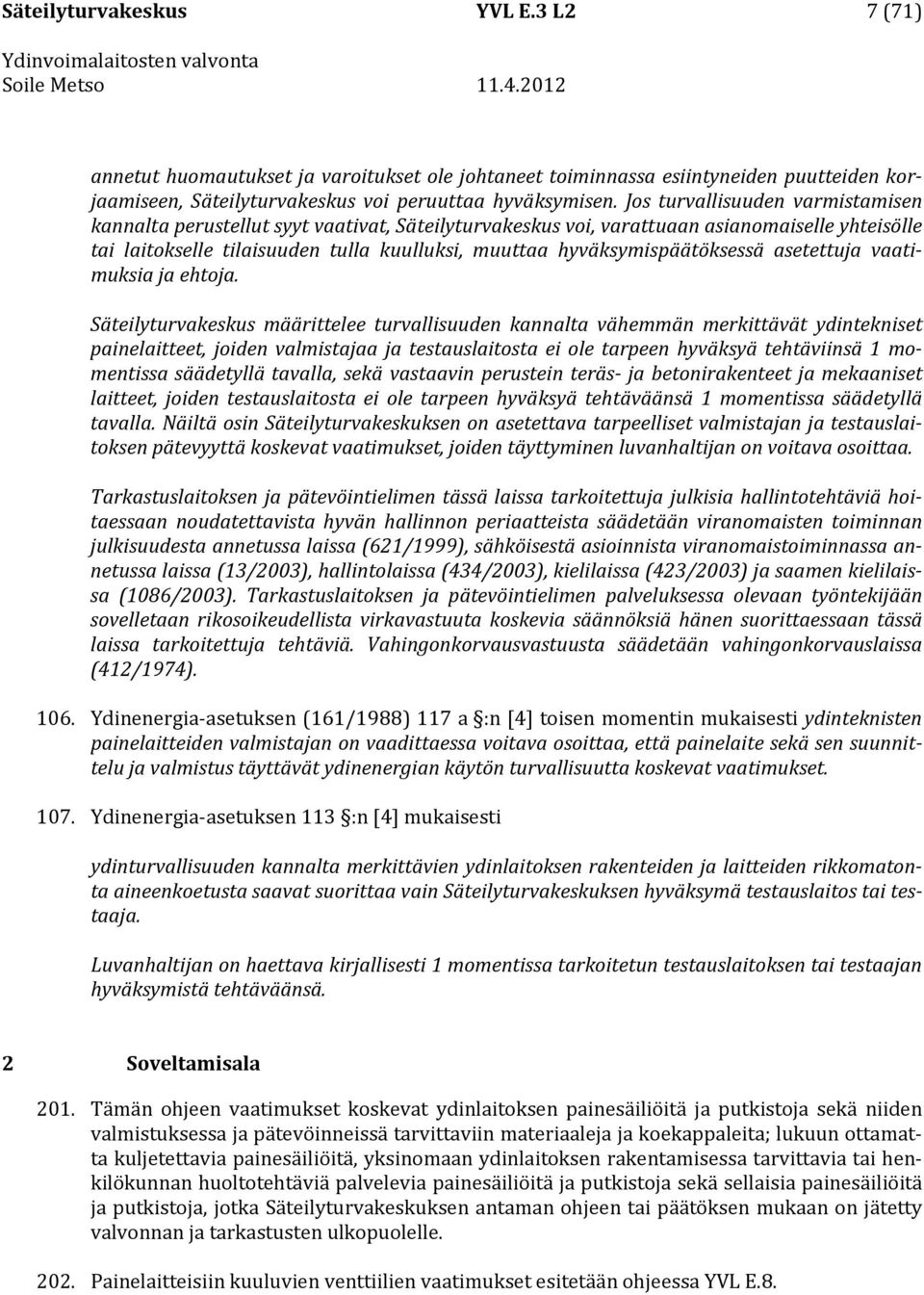

8 Säteilyturvakeskus YVL E.3 L2 7 (71) annetut huomautukset ja varoitukset ole johtaneet toiminnassa esiintyneiden puutteiden korjaamiseen, Säteilyturvakeskus voi peruuttaa hyväksymisen. Jos turvallisuuden varmistamisen kannalta perustellut syyt vaativat, Säteilyturvakeskus voi, varattuaan asianomaiselle yhteisölle tai laitokselle tilaisuuden tulla kuulluksi, muuttaa hyväksymispäätöksessä asetettuja vaatimuksia ja ehtoja. Säteilyturvakeskus määrittelee turvallisuuden kannalta vähemmän merkittävät ydintekniset painelaitteet, joiden valmistajaa ja testauslaitosta ei ole tarpeen hyväksyä tehtäviinsä 1 momentissa säädetyllä tavalla, sekä vastaavin perustein teräs- ja betonirakenteet ja mekaaniset laitteet, joiden testauslaitosta ei ole tarpeen hyväksyä tehtäväänsä 1 momentissa säädetyllä tavalla. Näiltä osin Säteilyturvakeskuksen on asetettava tarpeelliset valmistajan ja testauslaitoksen pätevyyttä koskevat vaatimukset, joiden täyttyminen luvanhaltijan on voitava osoittaa. Tarkastuslaitoksen ja pätevöintielimen tässä laissa tarkoitettuja julkisia hallintotehtäviä hoitaessaan noudatettavista hyvän hallinnon periaatteista säädetään viranomaisten toiminnan julkisuudesta annetussa laissa (621/1999), sähköisestä asioinnista viranomaistoiminnassa annetussa laissa (13/2003), hallintolaissa (434/2003), kielilaissa (423/2003) ja saamen kielilaissa (1086/2003). Tarkastuslaitoksen ja pätevöintielimen palveluksessa olevaan työntekijään sovelletaan rikosoikeudellista virkavastuuta koskevia säännöksiä hänen suorittaessaan tässä laissa tarkoitettuja tehtäviä. Vahingonkorvausvastuusta säädetään vahingonkorvauslaissa (412/1974) Ydinenergia-asetuksen (161/1988) 117 a :n [4] toisen momentin mukaisesti ydinteknisten painelaitteiden valmistajan on vaadittaessa voitava osoittaa, että painelaite sekä sen suunnittelu ja valmistus täyttävät ydinenergian käytön turvallisuutta koskevat vaatimukset Ydinenergia-asetuksen 113 :n [4] mukaisesti ydinturvallisuuden kannalta merkittävien ydinlaitoksen rakenteiden ja laitteiden rikkomatonta aineenkoetusta saavat suorittaa vain Säteilyturvakeskuksen hyväksymä testauslaitos tai testaaja. Luvanhaltijan on haettava kirjallisesti 1 momentissa tarkoitetun testauslaitoksen tai testaajan hyväksymistä tehtäväänsä. 2 Soveltamisala 201. Tämän ohjeen vaatimukset koskevat ydinlaitoksen painesäiliöitä ja putkistoja sekä niiden valmistuksessa ja pätevöinneissä tarvittaviin materiaaleja ja koekappaleita; lukuun ottamatta kuljetettavia painesäiliöitä, yksinomaan ydinlaitoksen rakentamisessa tarvittavia tai henkilökunnan huoltotehtäviä palvelevia painesäiliöitä ja putkistoja sekä sellaisia painesäiliöitä ja putkistoja, jotka Säteilyturvakeskuksen antaman ohjeen tai päätöksen mukaan on jätetty valvonnan ja tarkastusten ulkopuolelle Painelaitteisiin kuuluvien venttiilien vaatimukset esitetään ohjeessa YVL E.8.

9 Säteilyturvakeskus YVL E.3 L2 8 (71) 203. Painesäiliöille asetettuja vaatimuksia sovelletaan myös ydinlaitoksen reaktoripainesäiliön, höyrystimen ja paineistimen sisäosiin, lämmönsiirtimiin, höyryturbiinin lauhduttimiin ja höyrykattilaan Painesäiliöille asetettuja vaatimuksia sovelletaan lisäksi teräksisen suojarakennuksen suunnitteluun, valmistukseen ja rakennetarkastukseen. Suojarakennusta koskevia vaatimuksia esitetään myös ohjeissa YVL B.6 ja YVL E Ohje kattaa painesäiliöiden ja putkistojen koko elinkaaren, johon sisältyy vaatimusten määrittely, suunnittelu, valmistus, asennus, rakenne- ja käyttöönottotarkastus, määräaikaistarkastukset sekä käytöstä poisto. Ohjetta sovelletaan myös korjaus-, muutos- ja ennakkohuoltotöihin. Ikääntymisen hallintaa koskee ohje YVL A Ydinlaitoksen tavalliset painelaitteet saatetaan EU:n alueella markkinoille painelaitedirektiivin 97/23/EY [5] mukaisesti, ja niiden suunnitteluun ja valmistukseen liittyviä tarkastuksia tekevät painelaitelaissa (869/1999) [6] tarkoitetuista tarkastuslaitoksista annetun asetuksen (890/1999) [7] mukaisesti ilmoitetut laitokset, käyttäjän tarkastuslaitokset ja pätevöintilaitokset. Tätä YVL-ohjetta sovelletaan kuitenkin ydinlaitoksen tavallisten putkistojen valmistukseen laitospaikalla sekä painesäiliöiden ja putkistojen asennus-, korjaus-, muutos- ja ennakkohuoltotöihin Jos painesäiliö tai putkisto sisältää vaarallista nestettä tai kaasua, tässä ohjeessa esitetyn lisäksi sovelletaan kemikaalilain (744/1989) [8] ja vaarallisten kemikaalien ja räjähteiden käsittelyn turvallisuudesta säädetyn lain (390/2005) [9] sekä näiden nojalla annetun asetuksen (59/1999) [10] vaatimuksia Jos ydinteknisen painesäiliön nestepinnan yläpuolinen sisäinen paine tai putkiston paine on pienempi tai yhtä suuri kuin 0,5 bar ylipainetta, tämän ohjeen soveltamisessa otetaan huomioon, että paine ei ole mitoittava tekijä Automaattisten sammutuslaitteistojen putkistojen valmistukseen sovelletaan sisäasiainministeriön asetuksessa SM /Tu-33 [11] annettuja vaatimuksia. Putkistojen tarkastukset tehdään ydinlaitoksen putkistojen vaatimusten mukaisesti Ohjeessa luvanhaltijalle asetetut velvoitteet koskevat myös luvanhakijaa. 3 Määritelmät Tässä ohjeessa tarkoitetaan 301. asennuksen rakennesuunnitelmalla sellaista rakennesuunnitelmaa, jossa on esitetty painelaitteen liittäminen muuhun järjestelmään tuennat mukaan lukien 302. dynaamisella analyysillä rakenteiden ominaisarvojen, kiihtyvyyksien, siirtymien sekä hydraulisten ja seismisten kuormien määrittämistä 303. ennakkohuollolla toimenpiteitä, jotka tehdään ennalta laaditun huolto-ohjelman mukaisesti tarkoituksena estää laitteen tai rakenteen käyttöhäiriö tai vikaantuminen 304. erikoisprosesseilla sellaisia valmistusprosesseja, joiden tuloksia ei voida suoraan todentaa tuotteen tarkastuksella tai testauksella valmistuksen jälkeen, vaan prosessin puutteet voivat

10 Säteilyturvakeskus YVL E.3 L2 9 (71) ilmetä vasta näytemateriaalin rikkovassa testauksessa tai tuotteen käytössä. Ohjeessa YVL E.3 tällaisia erikoisprosesseja ovat pysyvien liitosten tekeminen, lämpökäsittely ja kuuma- ja kylmämuokkaus 305. hitsauksen apuaineilla esimerkiksi hitsauksessa käytettäviä suojakaasuja ja hitsausjauheita 306. hitsausaineilla hitsauksessa käytettäviä hitsauslisäaineita ja hitsauksen apuaineita 307. hitsauslisäaineilla hitsauksessa käytettäviä hitsauslankoja, hitsauspuikkoja ja muita vastaavia hitsausaineita 308. ilmoitetulla laitoksella painelaitedirektiivin 97/23/EY artiklan 12 mukaista ilmoitettua laitosta 309. kolmannella osapuolella yksilöä tai organisaatiota, joka on riippumaton painelaitteen tai laitekokonaisuuden suunnittelusta, valmistuksesta, toimittamisesta tai käytöstä vastaavista yksilöistä tai organisaatioista 310. korjaustyöllä vikaantuneen laitteen tai rakenteen saattamista alkuperäisten suunnitelmien mukaiseen tilaan 311. kunnonvalvonnalla laitososan käyttökuntoisuuden valvontaa 312. kunnossapidolla laitososan käyttökuntoisuuden ylläpitoa 313. käyttäjän tarkastuslaitoksella painelaitedirektiivin 97/23/EY artiklan 14 mukaista tarkastuslaitosta 314. käyttökuntoisuudella laitososan vaatimuksenmukaista eheyttä ja toimintakykyä suunnitteluperusteolosuhteissa 315. käyttöönottotarkastuksella sellaista laitteen käyttökuntoisuuden varmistavaa tarkastusta, joka tehdään ennen ydinlaitoksen painelaitteen käyttöönottoa 316. lujuusanalyysillä jännitysten ja muodonmuutosten määrittämistä rakenteessa annetulla kuormituksella (tai muulla rasituksella) tai kuormitusten maksimiarvojen määrittämistä sallittujen jännitysten ja muodonmuutosten avulla, kun rakenteen muoto, koko ja materiaali tunnetaan; lisäksi analyysit sisältävät kuormitusten määritykset sekä jännitys-, väsymis-, haurasmurtuma- ja vuoto ennen murtumaa-tarkastelut 317. luokitusasiakirjalla ohjeen YVL B.2 tarkoittamaa luokitusasiakirjaa 318. materiaalin valmistajalla yksilöä tai organisaatiota, joka tuottaa painelaitteen valmistukseen käytettävää materiaalia sen perustuotemuodossa 319. mekaanisella kuormituksella painetta, ulkoisia voimia ja momentteja, jotka ovat tasapainossa rakenteessa syntyvien sisäisten jännitysten kanssa 320. mitoituslaskelmilla (lujuuslaskelmilla) rakenteen päämittojen määrittämistä annettujen mekaanisten kuormitusten, sallittujen jännitysten ja muodonmuutoksien avulla; mitoituslaskelmilla rakenne myös suunnitellaan tarkoituksenmukaiseksi ja vaatimukset täyttäväksi 321. muutostyöllä järjestelmän, laitteen tai rakenteen muuttamista siten, että se ei enää vastaa aikaisempia hyväksyttyjä suunnitelmia 322. paineenalaisilla lisälaitteilla toiminnallisia laitteita, joissa on painekuori, kuten venttiilit, painesäätimet, mittauskammiot, painemittarit, vesilasit, suodattimet ja liikuntaliitokset 323. painelaitekirjalla KTMp:n (953/1999) 5 :n mukaista asiakirjaa, johon on koottu painelaitetta koskevat pöytäkirjat ja muu keskeinen aineisto 324. painelaitteella säiliötä, putkistoa ja muuta teknistä kokonaisuutta, jossa on tai johon voi kehittyä ylipainetta, sekä painelaitteen suojaamiseksi tarkoitettuja teknisiä kokonaisuuksia; painelaitteiden osiksi luetaan myös paineenalaisiin osiin kiinnitetyt osat kuten laipat, yhteet, liittimet, kannattimet, nostokorvakkeet jne painemitoituksella paineen suhteen tehtyjä mitoituslaskelmia

11 Säteilyturvakeskus YVL E.3 L2 10 (71) 326. painesäiliöllä paineenalaista sisältöä varten suunniteltua ja valmistettua kuorta, mukaan lukien kiinteät liitoskappaleet aina siihen liitoskohtaan asti, jolla se liitetään muihin laitteisiin. Säiliössä voi olla yksi tai useampia kammioita painesäiliön jännitysanalyysillä painesäiliön suunnittelustandardin mukaista jännitysanalyysiä 328. pienputkistolla putkistoa, jonka DN putkistoilla kaasun, nesteen ja höyryn sekä näiden sekoitusten siirtämiseen tarkoitettuja kokonaisuuksia, joissa putkiston osat on laitospaikalla liitetty toisiinsa painejärjestelmään yhdistämistä varten 330. putkiston joustavuusanalyysillä putkiston lämpöliikkeiden määrittämistä sekä reaktiovoimien ja -momenttien laskentaa putkiston tukien ja laitteiden liitosten kohdalla siten, että lämpöliikkeet ja jännitykset eivät vaurioita putkistoa tai aiheuta vuotoja 331. putkiston jännitysanalyysillä putkiston suunnittelustandardin mukaista jännitysanalyysiä 332. putkiston osilla erillisiä osia, kuten putki tai putkiverkko, putkijohto, putkiston lisäosat, paljetasaimet, letkut ja muut painetta kantavat osat 333. putkiston reititysohjeella ennalta laadittua ohjetta, jonka mukaan putkiston, putkiston tukien ja laitteiden sijoittelun hyväksyttävyys varmennetaan siten, että lämpöliikkeet ja jännitykset eivät vaurioita putkistoa tai aiheuta vuotoja 334. pysyvällä liitoksella liitosta, joka voidaan irrottaa vain rikkovilla menetelmillä 335. pätevöintilaitoksella painelaitedirektiivin 97/23/EY artiklan 13 mukaista tunnustettua kolmannen osapuolen yksikköä 336. rakennesuunnitelmalla suunnitteluaineistoa, joka on koottu ennakkotarkastusta varten 337. rakennetarkastuksella tuotteen rakennesuunnitelmassa asetettujen vaatimusten todentamista 338. rekisteröitävällä painelaitteella KTMp:n (953/1999) 3 :n mukaisesti rekisteröitävää painelaitetta 339. STUKin hyväksymällä tarkastuslaitoksella ohjeen YVL E.1 mukaisesti hyväksyttyä tarkastuslaitosta 340. STUKin hyväksymällä testauslaitoksella ohjeen YVL E.1 mukaisesti hyväksyttyä testauslaitosta 341. STUKin hyväksymällä valmistajalla tämän ohjeen luvun 5.2 mukaisesti hyväksyttyä valmistajaa 342. suunnitteluarvoilla painelaitteen mitoituksen perusteena olevia kuormia tai kuormituksia sekä lämpötilaa 343. suunnitteluperusteilla kaikkia järjestelmän ja laitteen suunnitteluun ja toimintaan liittyviä teknisiä vaatimuksia, määrittelyjä ja perusteita 344. tarkastajalla STUKin tai STUKin hyväksymän tarkastuslaitoksen palveluksessa olevaa tarkastajaa, joka on riippumaton valmistuksesta ja vastuussa tarkastuksista, joissa todennetaan, että teknisten erittelyiden vaatimukset täytetään 345. tarkastuksella vaatimustenmukaisuuden määritystä ja arvostelua sopivaan mittaukseen tai testaukseen perustuvalla havainnoinnilla 346. tarkastussuunnitelmalla suunnitelmaa, jossa esitetään vaatimustenmukaisuuden määritykseen ja arvosteluun tarvittavat mittaukset ja testaukset 347. tavallisella painelaitteella ohjeen YVL B.2 mukaisesti luokkaan EYT luokiteltua painelaitetta 348. tavallisella painesäiliöllä ohjeen YVL B.2 mukaisesti luokkaan EYT luokiteltua painesäiliötä 349. tavallisella putkistolla ohjeen YVL B.2 mukaisesti luokkaan EYT luokiteltua putkistoa

12 Säteilyturvakeskus YVL E.3 L2 11 (71) 350. testauksella arviointikohteen yhden tai useamman ominaisuuden määrittämistä sovitun menetelmän mukaisesti 351. testauslaitoksella sellaista organisaatiota tai organisaation osaa, joka suorittaa testausta 352. tuilla kannakkeita, kiintopisteitä ja läpivientejä 353. tuotannollisella kokeella koetta, jolla tietyn hitsaustyön aikana hitsataan liitosta tai pinnoitetta vastaava näyte sen varmistamiseksi, että tuotteen ominaisuudet täyttävät asetetut vaatimukset 354. työkokeella koetta, jonka työn suorittajat tekevät tuotantoa vastaavissa oloissa ennen työn aloittamista 355. valinnaisella tarkastuksella (witness point) tarkastusta, josta on edeltä käsin lähetetty kutsu tarkastussuunnitelmassa määritellyille osapuolille, mutta jonka valvonta ei ole edellytys työn jatkamiselle. Kutsutut osapuolet voivat kuitenkin kutsun saatuaan erikseen vaatia, että työn jatkaminen edellyttää heidän läsnäoloaan valmistuksen valvonnalla toimintaa, jolla valvotaan valmistuksen edistymistä sen varmistamiseksi, että tuote tai toimitus saadaan suunnitellun mukaiseksi 357. varolaitteilla laitteita, joiden tarkoituksena on suojata painelaitteita sallittujen raja-arvojen ylittämiseltä; näihin laitteisiin kuuluvat painetta suoraan rajoittavat laitteet, kuten varoventtiilit, murtokalvot ja ohjatut paineenalennusvarolaitteet, sekä rajoitinlaitteet, kuten paine-, lämpötila- tai nesteenpintakytkimet, ja turvallisuuteen liittyvät mittaus-, valvonta- ja säätölaitteet 358. velvoittavalla tarkastuksella (hold point) tarkastusta, josta on edeltä käsin lähetetty kutsu tarkastussuunnitelmassa määritellyille osapuolille ja jonka valvonta on edellytys työn jatkamiselle, elleivät nämä osapuolet ole kirjallisesti antaneet lupaa työn etenemiseen ilman heidän läsnäoloaan 359. virtausteknisellä suunnittelulla virtausteknistä mitoitusta normaalikäytössä prosessin vaatimusten mukaisesti; virtausteknisellä suunnittelulla tarkoitetaan myös analysointia häiriö- ja onnettomuustilanteissa, kun rakenteen muoto, koko ja materiaali tunnetaan 360. ydinlaitoksen painelaitteella sekä ydinteknistä että tavallista painelaitetta ydinlaitoksessa 361. ydinlaitoksen painesäiliöllä sekä ydinteknistä että tavallista painesäiliötä ydinlaitoksessa 362. ydinlaitoksen putkistolla sekä ydinteknistä että tavallista putkistoa ydinlaitoksessa 363. ydinteknisellä painelaitteella ohjeen YVL B.2 mukaisesti turvallisuusluokkaan 1, 2 tai 3 luokiteltua painelaitetta ydinteknisellä painesäiliöllä ohjeen YVL B.2 mukaisesti turvallisuusluokkaan 1, 2 tai 3 luokiteltua painesäiliötä 365. ydinteknisellä putkistolla ohjeen YVL B.2 mukaisesti turvallisuusluokkaan 1, 2 tai 3 luokiteltua putkistoa 366. yksityiskohtaisella jännitysanalyysillä laskettujen jännitysten luokittelua eri vauriomekanismien mukaisesti, jolloin luokiteltuja jännityksiä verrataan standardin hyväksymisrajoihin; tarvittaessa analyysi sisältää väsymistarkastelun 4 Vaatimusten määrittely 4.1 Laitevaatimukset luvanhaltijan johtamisjärjestelmässä 401. Luvanhaltijan on johtamisjärjestelmässään määriteltävä ydinlaitoksen painesäiliöille ja putkistoille turvallisuusluokkakohtaiset vaatimukset, jotka koskevat painesäiliöiden, putkistojen ja putkiston osien materiaaleja, suunnittelua, mitoitusta, valmistusta, asennusta, käyt-

13 Säteilyturvakeskus YVL E.3 L2 12 (71) töönottoa, testausta ja tarkastusta sekä kunnonvalvontaa ja kunnossapitoa. Johtamisjärjestelmää koskevia vaatimuksia esitetään ohjeessa YVL A Luvanhaltijan on määriteltävä suunnittelussa, valmistuksessa, testauksessa ja asennuksessa noudatettava normisto laitoskohtaisesti. Jos valmistuksessa ja testauksessa käytetään eri standardisarjaa kuin suunnittelussa, luvanhaltijan on varmistettava, että vaatimustaso ei jää yhdessä normistossa asetettua tasoa heikommaksi Luvanhaltijan on hyväksytettävä käytettävä normisto STUKilla laitoskohtaisesti. Laitostoimituksissa normisto on kiinnitettävä hyvissä ajoin ennen suunnittelun aloittamista Luvanhaltijan on määrittelynsä välityksellä varmistettava YVL-ohjeissa ja STUKin päätöksissä annettujen vaatimusten saattaminen laitos- ja laitetoimittajien tietoon, jotta he voivat esittää vastaavat vaatimukset omissa asiakirjoissaan Luvanhaltijan on sisällytettävä johtamisjärjestelmäänsä vaatimukset siitä, miten valmistuksessa, tarkastuksessa ja testauksessa havaitut poikkeamat käsitellään. Poikkeamat YVLohjeiden vaatimustasosta ja STUKin hyväksymistä spesifikaatioista on aina hyväksytettävä STUKissa Luvanhaltijan johtamisjärjestelmään liittyvät käsikirjat, ohjeistot ja muut asiakirjat on toimitettava STUKille ohjeen YVL A.1 liitteen A mukaisesti. 4.2 Luvanhaltijan yleistarkastussuunnitelma 407. Luvanhaltijan on vaatimusten määrittelyn osana laadittava yleistarkastussuunnitelma, jossa esitetään turvallisuusluokittain painesäiliöille, putkistoille ja niiden osille tehtävät tarkastukset ja valmistuksen valvonta sekä näitä koskevat STUKin, kolmannen osapuolen, luvanhaltijan ja muiden osapuolten valinnaiset (W-point) ja velvoittavat (H-point) tarkastus- ja valvontavaiheet Yleistarkastussuunnitelman on katettava vaiheet materiaalien hankinnasta laitteen käyttöönottoon, ja se toimii vähimmäisvaatimustasona laitekohtaisia rakennesuunnitelmia laadittaessa. STUKin, kolmannen osapuolen ja luvanhaltijan valvonnan vähimmäislaajuus painesäiliöiden ja putkistojen toimituksissa on esitetty liitteessä A Yleistarkastussuunnitelmassa on esitettävä raportointivaatimukset ja ohjeviitteet suunnitelmassa määritellyistä tarkastuksista ja testauksista. Yleiset tarkastus- ja testausohjeet on liitettävä tarkastussuunnitelmaan; lukuun ottamatta standardeja ja muuta sellaista viiteaineistoa, joka on julkisesti saatavilla. STUK voi edellyttää standardien vaatimukset ylittävää testauslaajuutta Yleistarkastussuunnitelma on toimitettava STUKille tiedoksi rakentamislupahakemuksen yhteydessä.

14 Säteilyturvakeskus YVL E.3 L2 13 (71) 4.3 Laitos- ja laitetoimittajien spesifikaatiot 411. Laitos- ja laitetoimittajien laatimat asiakirjat, joissa luvanhaltijan vaatimukset on laitos- ja laitetyyppikohtaisesti otettu huomioon, on toimitettava STUKille hyväksyttäväksi ennen valmistuksen rakennesuunnitelmien toimittamista. Näitä asiakirjoja ovat esimerkiksi projekti-, laite-, ja materiaalispesifikaatiot. Yksittäisissä laitehankinnoissa rakennesuunnitelma katsotaan riittäväksi. 5 Valmistaja 5.1 Yleiset vaatimukset ydinteknisten painesäiliöiden, putkistojen ja putkiston osien valmistajille 501. Valmistajan laadunhallintajärjestelmän on täytettävä SFS-EN ISO laadunhallintajärjestelmän [12] tai vastaavan muun laadunhallintajärjestelmän vaatimukset Erikoisprosesseja käyttävän valmistajan laadunhallintajärjestelmän on lisäksi täytettävä ohjeen YVL A.3 vaatimukset valmistajalle soveltuvin osin kaikissa turvallisuusluokissa Turvallisuusluokan 1 painesäiliön, putkiston tai putkiston osien valmistuksessa erikoisprosesseja käyttävän valmistajan laadunhallintajärjestelmän on täytettävä standardin ASME NQA-1, Quality Assurance Requirements for Nuclear Facility Applications [13] vaatimukset Turvallisuusluokissa 2 ja 3 hitsaavan valmistajan laadunhallintajärjestelmän on täytettävä standardin SFS-EN ISO [14] vaatimukset. Hitsaukseen ja sen lähiprosesseihin liittyvää lämpökäsittelyä tekevän valmistajan laadunhallintajärjestelmän on täytettävä standardin SFS-EN ISO [15] vaatimukset Valmistajalla on oltava järjestelmälliset ja dokumentoidut menettelytavat alihankkijoidensa arviointiin, valintaan ja valvontaan. Valmistajan on arvioitava alihankkijan laadunhallintajärjestelmän toimivuus ja todettava, että alihankkijalla on edellytykset toimittaa vaatimukset täyttäviä tuotteita tai palveluja. Valmistukseen osallistuvia alihankkijoita koskevat samat määräykset ja velvoitteet kuin varsinaista valmistajaa. Valmistaja on vastuussa myös alihankkijan toiminnasta Valmistajalla on oltava dokumentoidut vaatimukset ja menettelyt valmistusmenetelmien ja henkilöstön pätevöintiin, valmistukseen, testaukseen ja poikkeamien käsittelyyn Valmistajalla on oltava menettelyt, joilla se seuraa hyväksyttyjen valmistusohjeiden ja henkilöstön pätevyyksien voimassaoloa Valmistajalla on oltava palveluksessaan ammattitaitoinen ja kokenut henkilökunta sekä toiminnan edellyttämät asianmukaisesti pätevöidyt menetelmät, laitteet ja välineet Valmistajan on pidettävä yllä luetteloa niistä henkilöistä, joilla on oikeus siirtää materiaalien tunnistemerkintöjä.

15 Säteilyturvakeskus YVL E.3 L2 14 (71) 510. Valmistajan on toimitettava luvanhaltijalle riittävät tiedot joko kohdassa 5.2 edellytetyn hyväksynnän hakemiseksi tai, jos erillistä hyväksymistä ei vaadita, liitettäväksi rakennesuunnitelmaan. Valmistajan on pidettävä luvanhaltijalle antamansa tiedot ajan tasalla. 5.2 Ydinteknisen painelaitevalmistajan hyväksyttäminen erikoisprosesseihin Vaatimukset 511. Luvanhaltijan on haettava ydinteknisen painesäiliön, putkiston ja putkiston osien valmistajalle ja alihankkijoille toimipaikkakohtaisesti STUKin hyväksyntä silloin, kun valmistuksessa käytetään erikoisprosesseja. STUK voi luvanhaltijan hakemuksesta erillisillä päätöksillä määritellä ne turvallisuuden kannalta vähemmän merkittävät painesäiliöt, putkiston osat ja putkistot, joiden valmistajalta tai alihankkijoilta ei edellytetä erillistä hyväksyttämistä, vaikka valmistuksessa käytettäisiin erikoisprosesseja Luvanhaltijan on pidettävä hakemuksessa annetut tiedot ajan tasalla. Mikäli valmistuksen toimintaedellytyksiin tulee olennaisia muutoksia, luvanhaltijan on ilmoitettava niistä viivytyksettä STUKille Ydinteknisen painesäiliön, putkiston ja putkiston osien valmistajan arvioinnissa voidaan käyttää hyväksi valmistajalla käytössään olevia painelaitelainsäädännön mukaisia laitteiden vaatimuksenmukaisuuden osoittamiseen tarkoitettuja moduuleja. Jos moduuleja käytetään, valmistajan ja luvanhaltijan on hakemuksessa arvioitava YVL-ohjeiden mukaisen vaatimustason täyttyminen Jos moduulien käyttö aiheuttaa poikkeaman YVL-ohjeiden vaatimustasosta, valmistajan on tehtävä sellaisia täydentäviä toimenpiteitä, joilla YVL-ohjeiden edellyttämä vaatimustaso saavutetaan. Selvitys näistä toimenpiteistä on liitettävä valmistajan hyväksymispyyntöä koskevaan asiakirjaan Mikäli valmistus tapahtuu ASME Boiler and Pressure Vessel Code Section III:n [16] tai muun ydinenergiaviranomaisen hyväksymän standardin mukaan, luvanhaltijan on hyväksymishakemuksessaan osoitettava, kuinka tämän YVL-ohjeen vaatimustaso täyttyy Valmistajalla on oltava pätevöidyt valmistusmenetelmät ydinteknisen painesäiliön, putkiston ja putkiston osien valmistukseen tai valmius menetelmien pätevöintiin ennen valmistuksen aloittamista. Valmistusmenetelmät on pätevöitävä toimivaltaisen kolmannen osapuolen valvojan valvonnassa suoritetuilla menetelmäkokeilla Pysyviä liitoksia tekevät henkilöt on pätevöitävä toimivaltaisen kolmannen osapuolen valvojan valvonnassa, ja pätevöinnissä on todettava liittämistekniikan hallinnan lisäksi pätevöitävän henkilön liittämistekniikkaa koskevat tiedot. Toimivaltaisia kolmansia osapuolia menetelmä- ja henkilöpätevöinneissä ovat painelaitedirektiivin [5] mukainen ilmoitettu laitos tai tunnustettu kolmannen osapuolen yksikkö (pätevöintilaitos).

16 Säteilyturvakeskus YVL E.3 L2 15 (71) 518. Hitsaavalla valmistajalla on oltava käytettävissään asiantunteva hitsauksen koordinointihenkilöstö, joka suunnittelee, laatii ja pätevöi sovellettavan standardin mukaiset hitsaus- ja työohjeet Hyväksymishakemus 519. Hakemusta laadittaessa luvanhaltijan on eriteltävä laiteryhmät (painesäiliöt, putkistot, varolaitteet, paineenalaiset lisälaitteet), valmistusprosessit ja valmistuksen tekninen vaatimustaso Turvallisuusluokkiin 1 ja 2 kuuluvien painesäiliöiden, putkiston osien ja putkistojen valmistajien hyväksyttämistä varten luvanhaltijan on hakemuksessa esitettävä valmistajan arviointiin liittyvät tarpeelliset tiedot valmistuspaikasta sekä valmistuksessa käytettävistä tiloista ja laitteista johtamis- ja laadunhallintajärjestelmästä, sen riippumattomista arvioinneista ja arviointien tuloksista henkilökunnan koulutuksesta organisaatiosta ja resursseista valmistajan aikaisemmasta ydinlaitoskokemuksesta siitä laiteryhmästä, johon valmistus kuuluu valmistajan mahdollisesti käyttämistä ulkopuolisista palveluista, työvoimasta tai kalustosta valmistusprosessien laadunhallinnasta painelaitteiden valmistusta koskevasta teknisestä asiantuntemuksesta kohdan mukaisesta valmistuksesta vastaavasta henkilöstä eri valmistusmenetelmille tehdyistä menetelmäkokeista ja niiden valvonnasta sekä luvanhaltijan lausunto niiden hyväksyttävyydestä ja soveltuvuudesta ko. valmistukseen pysyviä liitoksia tekevien henkilöiden pätevöinnistä pätevöitetyistä valmistus- ja hitsausohjeista menettelyistä materiaalien jäljitettävyyden varmentamiseksi Turvallisuusluokkaan 3 kuuluvien painesäiliöiden, putkiston osien ja putkistojen valmistajien hyväksyttämistä varten hakemuksessa on oltava selvitys ilmoitetun laitoksen tai muun kolmannen osapuolen hyväksymästä laadunhallintajärjestelmästä painelaitteiden valmistuksessa ydinenergialain 60 a :ssä [1] valmistajalta vaadittujen yleisten edellytysten täyttymisestä laiteryhmästä, johon valmistus kuuluu valmistuksesta vastaavasta henkilöstä ja hänen varahenkilöistään suoritetuista eri valmistusmenetelmien menetelmäkokeista ja niiden valvonnasta sekä luvanhaltijan lausunto niiden hyväksyttävyydestä ja soveltuvuudesta ko. valmistukseen pysyviä liitoksia tekevien henkilöiden pätevöinnistä.

17 Säteilyturvakeskus YVL E.3 L2 16 (71) 522. Valmistajien hyväksynnät erikoisprosesseihin ovat luvanhaltijakohtaisia, ja ne ovat voimassa kerrallaan enintään 5 vuotta. Luvanhaltijan on toimitettava hakemus hyväksynnän voimassaolon jatkamiseksi viimeistään kolme kuukautta ennen hyväksynnän voimassaolon päättymistä. Perustellusta syystä valmistajan hyväksymishakemuksen voi esittää myös yksittäistä laitetoimitusta varten. Tällöin valmistajan hyväksyntä on kertaluonteinen Vaatimukset valmistuksesta vastaavalle henkilölle 523. Ydintekninen painesäiliö ja putkiston osa sekä ydinlaitoksen putkisto on valmistettava päteväksi todetun valmistuksesta vastaavan henkilön valvonnassa. Kyseisen henkilön pätevyys todetaan valmistajan hyväksyttämisen yhteydessä Mikäli valmistajalla on useita valmistuksesta vastaavia henkilöitä, kunkin vastuualueen tai vastuukohteen on oltava selkeästi määritelty Valmistuksesta vastaavalle henkilölle/henkilöille on nimettävä varahenkilö/-henkilöt. Varahenkilöä koskevat samat vaatimukset kuin ensisijaista valmistuksesta vastaavaa henkilöä Valmistuksesta vastaavalla henkilöllä on oltava tekninen peruskoulutus, kyseessä olevaan valmistustekniikkaan liittyvää lisäkoulutus sekä vähintään kahden vuoden käytännön työkokemus painelaitteiden suunnittelusta, valmistuksesta tai tarkastuksesta Hitsaavasta valmistuksesta ja siihen liittyvästä lämpökäsittelystä vastaavien henkilöiden valmistusteknisenä lisäkoulutuksena on oltava standardin SFS-EN ISO [17] liitteen A mukainen koulutus tai muu sisällöltään vastaava dokumentoitu ja tutkinnolla todettu koulutus Valmistuksesta vastaavan henkilön on tunnettava valmistettaviin painelaitteisiin liittyvä lainsäädäntö ja YVL-ohjeet. Mikäli valmistus tapahtuu laitospaikalla, valmistuksesta vastaavalla henkilöllä on oltava ydinlaitostuntemusta Turvallisuusluokan 1 ja 2 painesäiliöiden, putkiston osien ja putkistojen valmistuksen valvojan on tunnettava ydinlaitoksen turvallisuuskulttuurin valmistukselle asettamat vaatimukset Valmistuksesta vastaavan henkilön on oltava valmistajan palveluksessa, ja hänen toimipisteensä on oltava pääasiallisesti valmistuspaikalla Valmistuksesta vastaava henkilö ei saa toimia tämän ohjeen mukaisena tarkastajana eikä testaajana sellaisissa kohteissa, joiden valmistuksesta hän on ollut vastuussa Valmistuksesta vastaavan henkilön on osallistuttava sopimus- ja suunnittelukatselmuksiin tai valmistajan laadunhallintajärjestelmän on muulla tavoin varmistettava katselmuksessa käsiteltävien valmistukseen liittyvien asioiden oikeellisuus.

18 Säteilyturvakeskus YVL E.3 L2 17 (71) Valmistuksesta vastaavan henkilön velvoitteet 533. Valmistuksesta vastaavan henkilön on valvottava, että STUKin antaman hyväksymispäätöksen ehtoja noudatetaan ja YVL-ohjeissa valmistajalle asetetut velvoitteet täytetään säiliö, putkiston osa tai putkisto valmistetaan hyväksytyn rakennesuunnitelman mukaan teknisesti asianmukaisella tavalla ja annettujen määräysten mukaisesti. pysyviä liitoksia tekevillä henkilöillä on asianmukaiset voimassa olevat pätevyystodistukset valmistusmenetelmät ovat asianmukaisesti pätevöityjä ja ohjeistettuja valmistuksessa käytetyt laitteet on huollettu ja niiden käyttökuntoisuus on tarkastettu määräajoin mittalaitteet on kalibroitu materiaalien merkitsemisessä noudatetaan siitä annettuja ohjeita mikäli lämpökäsittely tai kuumamuokkaus kuuluu valmistusohjelmaan, lämpötilan valvontalaitteiston tarkkuus on riittävä ja säätö- ja mittauslaitteet on säännöllisesti tarkastettu Valmistuksesta vastaavan henkilön on laadittava tekemästään painesäiliön, putkiston osien tai putkiston valmistuksen valvonnasta todisteeksi painelaitekohtainen vakuutus siitä, että valmistus on tapahtunut hyväksytyn rakennesuunnitelman ja YVL-ohjeiden vaatimusten mukaisesti Vakuutuksessa on esitettävä toimitettavan laitteen rakennesuunnitelmaa koskevat STUKin päätökset, päätöksissä esitettyjen vaatimusten täyttyminen ja painelaitetta koskevien YVLohjeiden noudattaminen Vakuutukseen on liitettävä luettelo laitteen valmistukseen liittyvistä poikkeamaraporteista Poikkeamien on oltava olennaisin osin suljettuja. Avointen raporttien käsittelytilanne on esitettävä Painesäiliötä koskeva vakuutus on annettava ennen vaippatilan painekoetta. Putkiston osia koskeva vakuutus on annettava ennen tehdasvalmistuksen lopullista rakennetarkastusta tai, jos osille tehdään painekoe tehtaalla, ennen painekoetta Laitospaikalla valmistetusta ja asennetusta putkistosta kyseinen vakuutus on annettava ennen painekoetta Erikoisprosesseihin hyväksytyn valmistajan velvoitteet 540. Ydinteknisen painesäiliön, putkiston ja putkiston osien valmistajan on noudatettava ydinenergialakia [1] ja ydinenergia-asetusta [4], valtioneuvoston asetusta ydinvoimalaitoksen turvallisuudesta [2] sekä STUKin antamia ohjeita ja päätöksiä.

19 Säteilyturvakeskus YVL E.3 L2 18 (71) 541. Valmistajan on huolehdittava siitä, että vaatimusten mukaiselle toiminnalle on riittävät edellytykset ja että valmistus tapahtuu sitä koskevien viranomaismääräysten ja päätösten sekä valmistusta koskevien asiakirjojen mukaisesti Valmistajan on annettava vuosittain selvitys laadunhallintajärjestelmään kohdistuvien riippumattomien määräaikaisarviointien toteutuksesta ja tuloksista luvanhaltijalle Valmistajien on noudatettava ohjeen YVL A.3 vaatimuksia toiminnassaan Luvanhaltijan velvoitteet 544. Luvanhaltijan on seurattava valmistajan laadunhallintajärjestelmälle määräajoin tehtävien riippumattomien tarkastusten toteutumista sen varmistamiseksi, että valmistaja ylläpitää ja noudattaa laadunhallintajärjestelmäänsä Näitä määräaikaisia tarkastuksia on tehtävä sellaisin aikavälein, että täydellinen uudelleen arviointi tulee tehdyksi joka kolmas vuosi Luvanhaltijan on toimitettava yhteenveto vuosittaisista arvioinneista STUKille tiedoksi kalenterivuosittain. Muussa tapauksessa STUK voi peruuttaa päätöksellään hyväksynnän Yhteenvetoon on liitettävä luvanhaltijan omien tarkastuskäyntien tulokset sekä lausunto siitä, että hyväksymispäätöksessä esitetyt, samoin kuin luvanhaltijan omat vaatimukset ja ehdot täyttyvät. 5.3 Ydinlaitoksen tavalliset painesäiliöt, putkistot ja putkiston osat 548. Ydinlaitoksen tavallisten putkistojen valmistajan, joka käyttää erikoisprosesseja laitospaikalla, on täytettävä kohdissa 5.1 ja valmistajalle asetetut vaatimukset, mutta siltä ei edellytetä kohdan 5.2 mukaista hyväksyttämistä. Ydinlaitoksen tavallisten painesäiliöiden ja putkiston osien teknisistä vaatimuksista, turvallisuuden osoittamisesta ja muista markkinoille saattamista koskevista edellytyksistä on voimassa, mitä painelaitelaissa [6] säädetään painelaitteille Tavallisten painesäiliöiden ja putkistojen asennus-, korjaus-, muutos- ja ennakkohuoltotöitä erikoisprosesseilla tekevien valmistajien on oltava päteviä tehtäväänsä, mutta ne eivät tarvitse tämän ohjeen kohdan 5.2 mukaista hyväksyntää Ennen tavallisten painesäiliöiden ja putkistojen asennus-, korjaus-, muutos- ja ennakkohuoltotöiden tai putkistojen valmistuksen aloittamista laitospaikalla luvanhaltijan on todettava, että valmistavalla organisaatiolla on tekniset ja hallinnolliset edellytykset vaatimusten mukaiseen toimintaan Luvanhaltijan on varmistuttava siitä, että tavallisten painesäiliöiden ja putkistojen asennus-, korjaus-, muutos- ja ennakkohuoltotöitä tekevä valmistaja tuntee olennaisin osin ydinenergialainsäädännön ja YVL-ohjeet sekä luvanhaltijan laadunhallintajärjestelmän ja siihen liittyvän ohjeiston.

20 Säteilyturvakeskus YVL E.3 L2 19 (71) 552. Asennus-, korjaus-, muutos- ja ennakkohuoltotöissä sekä putkiston valmistuksessa käytettävien valmistusmenetelmien ja valmistusta tekevien henkilöiden on oltava pätevöity kohdan 5.2 mukaisesti. 5.4 Materiaalien ja standardiosien valmistus 553. Painelaitteiden materiaalien ja standardiosien valmistajalle on haettava kohdan 5.2 mukainen hyväksyntä, kun valmistetaan painesäiliöiden hitsattuja päätyjä turvallisuusluokkiin 1 ja 2 lämmönsiirtimien hitsattuja lämpöpintaputkia turvallisuusluokkiin 1 ja 2 muita hitsattuja putkia turvallisuusluokkaan 2; lukuun ottamatta sellaiseen putkistoon kuuluvia putkimateriaaleja, jossa voidaan soveltaa turvallisuusluokan 3 teknisiä vaatimuksia 554. Muiden ydinteknisten painesäiliöiden ja putkistojen materiaalien tai standardoitujen osien (käyrät, kartiot, T-kappaleet) valmistajalta ei edellytetä STUKin hyväksyntää. Näiden valmistajan on kuitenkin täytettävä turvallisuusluokissa 1 ja 2 seuraavat ehdot: valmistajan laadunhallintajärjestelmän on täytettävä ohjeen YVL A.3 vaatimukset valmistajalla on oltava sovellettavan standardin mukainen hyväksyntä materiaalin valmistukseen valmistajalla on oltava palveluksessaan ammattitaitoinen ja kokenut henkilökunta sekä toiminnan edellyttämät asianmukaisesti pätevöidyt menetelmät, laitteet ja välineet Turvallisuusluokassa 3 materiaalien ja standardoitujen osien valmistajalla on oltava vähintään standardin SFS-EN ISO 9001 [12] tai muun vastaavan standardin mukainen laadunhallintajärjestelmä. 6 Materiaalit ja hitsausaineet 6.1 Yleiset vaatimukset 601. Ydinlaitoksen putkistojen sekä ydinteknisten painesäiliöiden ja ydinteknisten putkiston osien valmistukseen saa käyttää vain hyväksyttyjä materiaaleja ja hitsausaineita. Hitsausaineiden vaatimukset koskevat soveltuvin osin myös juotosaineita Painesäiliön ja putkiston rakennemateriaalien ja hitsausliitosten on täytettävä materiaalitiedoissa kemiallisille ja mekaanisille ominaisuuksille asetetut vaatimukset Materiaalin testausmenetelmät ja testauksen laajuus on määritettävä turvallisuusluokan, materiaalin valmistustavan ja tyypin, käyttöolosuhteiden sekä mittojen perusteella. Materiaalin ja hitsausaineen käyttökohde voi aiheuttaa tarpeen standardia laajemmalle aineenkoetukselle Materiaalien ja hitsausaineiden valinnan on perustuttava

21 Säteilyturvakeskus YVL E.3 L2 20 (71) laitteen tai rakenteen turvallisuusluokkaan osan merkitykseen laitekokonaisuudessa kuormitusolosuhteisiin käyttölämpötilan vaikutukseen lujuuteen käyttö- ja ympäristöolosuhteisiin kuten paikalliset korroosioilmiöt, yleinen korroosio ja aktiivisuuden kulkeutuminen valmistuksesta ja testauksesta aiheutuviin vaatimuksiin ja rajoituksiin Ydinvoimalaitoksen käytön aikana merkittävän neutronisäteilyn alaiseksi joutuvien materiaalien koostumuksessa ja iskusitkeysominaisuuksissa on otettava huomioon materiaali ominaisuuksien muuttuminen neutronisäteilyn vaikutuksesta Ei-metallisia materiaaleja ei sallita turvallisuusluokan 1 ja 2 painesäiliöissä. Turvallisuusluokassa 3 niiden käyttö on erikseen perusteltava Ohjeen YVL E.5 mukaisesti määräaikaistarkastettaviin kohteisiin ei saa käyttää austeniittisesta valuteräksestä valmistettuja putkiston osia, ellei niiden tarkastettavuutta pystytä luotettavasti osoittamaan Turvallisuusluokissa 1 ja 2 ei pääsääntöisesti sallita muoviputkistoja. Turvallisuusluokan 2 merivesiputkistoissa muoviputkisto voidaan kuitenkin hyväksyä erikseen perusteltuna Turvallisuusluokan 1 putkistoissa ei sallita segmenttikäyriä eikä hitsattuja putkia tai putkikäyriä. Turvallisuusluokassa 2 niiden käyttö voidaan hyväksyä erityisin perusteluin. Jos käytetään pituus- tai kierrehitsattuja putkia, niiden hitseille on tehtävä 100-prosenttinen volumetrinen testaus. 6.2 Materiaalien hyväksyminen Standardien mukaiset materiaalit 610. Ydinlaitoksen painelaitemateriaalien hyväksymisen perustana ovat Suomessa voimassa olevat painelaitemateriaalimääräykset. Seuraavilla vaihtoehtoisilla tavoilla hyväksyttyjä materiaaleja voidaan käyttää ilman erillishyväksyntää turvallisuusluokan 3 ja luokan EYT painelaitteissa: KTMp:n (938/1999) liitteen 1 kohdan 4.2 [18] tarkoittamia yhdenmukaistettujen standardien mukaisia materiaaleja KTMp:n (938/1999) liitteen 1 kohdan 4.2 [18] tarkoittamia materiaalien eurooppalaisen hyväksyntämenettelyn mukaisesti hyväksyttyjä materiaaleja painelaitteen valmistusmaassa kansallisesti standardisoituja painelaitteiden materiaaleja, jotka täyttävät SFS-EN-standardien vastaaville materiaaleille esittämät vaatimukset Turvallisuusluokassa 3 ja luokassa EYT käytettävistä painelaitestandardien mukaisista materiaaleista on toimitettava erittely tiedoksi STUKille.

22 Säteilyturvakeskus YVL E.3 L2 21 (71) 612. Kun painelaitestandardien mukaisia materiaaleja käytetään turvallisuusluokissa 1 ja 2, luvanhaltijan on laadittava selvitys materiaalien valintaperusteista Materiaalin valintaperusteista laaditulla selvityksellä on osoitettava, että materiaalinvalinnassa on otettu huomioon tilastollisesti riittävä tutkimus- ja käyttökokemusaineisto. Arvioinnissa on otettava huomioon tuotannossa esiintyvät vaihtelut ja sallitut materiaalin käyttöalueet. Materiaalinvalinnan kannalta keskeisiä ominaisuuksia ovat mm. kemiallinen koostumus, mikrorakenne ja raekoko primääripiirissä käytettävien materiaalien aktivoituvien alkuaineiden enimmäismäärä mekaaniset ominaisuudet huoneenlämpötilassa ja kyseeseen tulevissa korotetuissa lämpötiloissa sitkeysominaisuudet (iskusitkeys, murtumissitkeys, pysähtymissitkeys, murtumisvastus) paksuussuuntaiset lujuus- ja sitkeysominaisuudet tarvittaessa väsymislujuus käyttöolosuhteissa virumislujuus tarvittaessa vanhenemiskestävyys (myötövanheneminen ja terminen vanheneminen) karkenevuus hitsattavuus ja tarkastettavuus säteilyn vaikutus mekaanisiin ja iskusitkeysominaisuuksiin (suoran neutronisäteilyn alaisena olevat materiaalit) korroosionkestävyys Kun turvallisuusluokissa 1 ja 2 käytettävän painelaitestandardien mukaisen materiaalin toimitustilaa muutetaan lämpökäsittelyllä, muokkaamalla tai hitsaamalla, selvityksessä on kuvattava myös näiden käsittelyjen vaikutus materiaaliominaisuuksiin Turvallisuusluokissa 1 ja 2 käytettävistä painelaitestandardien mukaisista materiaaleista edellytetty selvitys ja erittely käytettävistä materiaaleista on toimitettava tiedoksi STUKille Jos painelaitestandardin mukainen materiaali ei sellaisenaan täytä turvallisuusluokkien 1 ja 2 edellyttämiä vaatimuksia, luvanhaltijan on haettava materiaalille STUKin hyväksyntä laitoskohtaisesti Muut materiaalit 617. Jos ydinteknisten painelaitteiden valmistukseen käytetään esimerkiksi materiaalin valmistajan tehdasstandardin mukaista materiaalia, luvanhaltijan on hyväksytettävä materiaali STUKilla laitoskohtaisesti Tehdasstandardin mukaisen materiaalin hyväksyttämiseksi turvallisuusluokkaan 3 ja luokkaan EYT valmistajan materiaalistandardin on sisällettävä mm. seuraavat tiedot: materiaalin valmistusmenetelmä (sulatusmenetelmä, tiivistystapa, tyhjökäsittelyt) materiaalin kemiallinen koostumus
