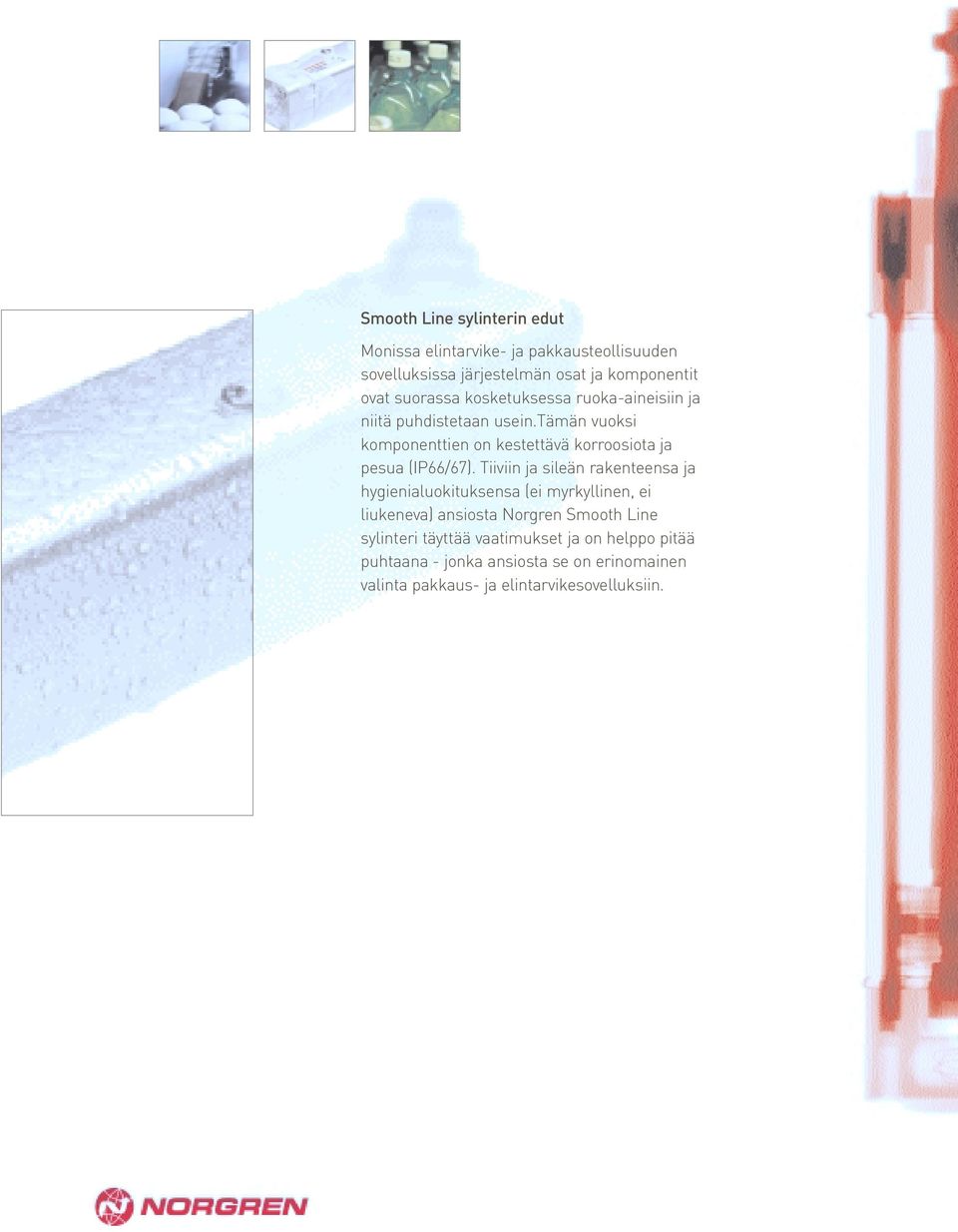

1 Smooth Line sylinterin edut Monissa elintarvike- ja pakkausteollisuuden sovelluksissa järjestelmän osat ja komponentit ovat suorassa kosketuksessa ruoka-aineisiin ja niitä puhdistetaan usein.tämän vuoksi komponenttien on kestettävä korroosiota ja pesua (IP66/67). Tiiviin ja sileän rakenteensa ja hygienialuokituksensa (ei myrkyllinen, ei liukeneva) ansiosta Norgren Smooth Line sylinteri täyttää vaatimukset ja on helppo pitää puhtaana - jonka ansiosta se on erinomainen valinta pakkaus- ja elintarvikesovelluksiin.

tämän vuoksi komponenttien on kestettävä korroosiota ja pesua (IP66/67).

2 AUSTRAALI Tel: Fax: enquiry@norgren.com.au BELGIA & LUXEMBURG Tel: Fax: enquiry@be.norgren.com BRAZILIA Tel: Fax: vendas@norgren.com.br CANADA Tel: Fax: /8273 inquiry@norgrencanada.com ESPANJA Tel: Fax: norgren@norgren.es HOLLANTI Tel: Fax: enquiry@nl.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com INTIA Tel: Fax: pneumatics@norgren.co.in IRLANTI Tel: Fax: norgren@indigo.ie ISO-BRITANNIA Tel: Fax: enquiry@uk.norgren.com ITA-EUROOPPA Tel: Fax: /124 enquiry@at.norgren.com ITALIA Tel: Fax: d.aziendale@norgrenitalia.it ITÄVALTA Tel: Fax: enquiry@at.norgren.com JAPANI Tel: Fax: Japan@imi norgren.com KIINA Tel: Fax: norgren@online.sh.cn MALESIA Tel: Fax: enquiry@norgren.com.my MEKSIKO Tel: Fax: neumatica@norgren.com.mx NORJA Tel: Fax: norgren@norgren.no PUOLA Tel: Fax: biuro@pl.norgren.com RANSKA Tel: Fax: norgren@norgren.fr RUOTSI Tel: Fax: info@norgren.se SAKSA Tel: Fax: info@norgren.de SINGAPORE Tel: Fax: /17 enquiry@sg.norgren.com SLOVENIA Tel: Fax: info@si.norgren.com SUOMI Tel: Fax: arki@imi norgren.fi SVEITSI Tel: Fax: norgren@norgren.ch TANSKA Tel: Fax: norgren@norgren.dk TSEKIN TASAVALTA Tel: Fax: enquiry@cz.norgren.com UNKARI Tel: Fax: info@norgren.hu USA Tel: Fax: inquiry@usa.norgren.com UUSI-SEELANTI Tel: Fax: enquiry@norgren.co.nz Maailmanlaajuinen jälleenmyyntiverkosto The Roundel, Norgren and IMI are registered trade marks IMI Norgren Limited Due to our policy of continuous development, Norgren reserve the right to change specifications without prior notice. z6709 FI/04/04 a subsidiary of IMI plc

es HOLLANTI Tel: +31 20 6822751 Fax: +31 20 6820983 enquiry@nl.norgren.com HONG KONG Tel: +852 2492 7608 Fax: +852 2498 5878 enquiry@hk.norgren.com INTIA Tel: +91 11 2681 7933 Fax: +91 11 2681 7932 pneumatics@norgren.

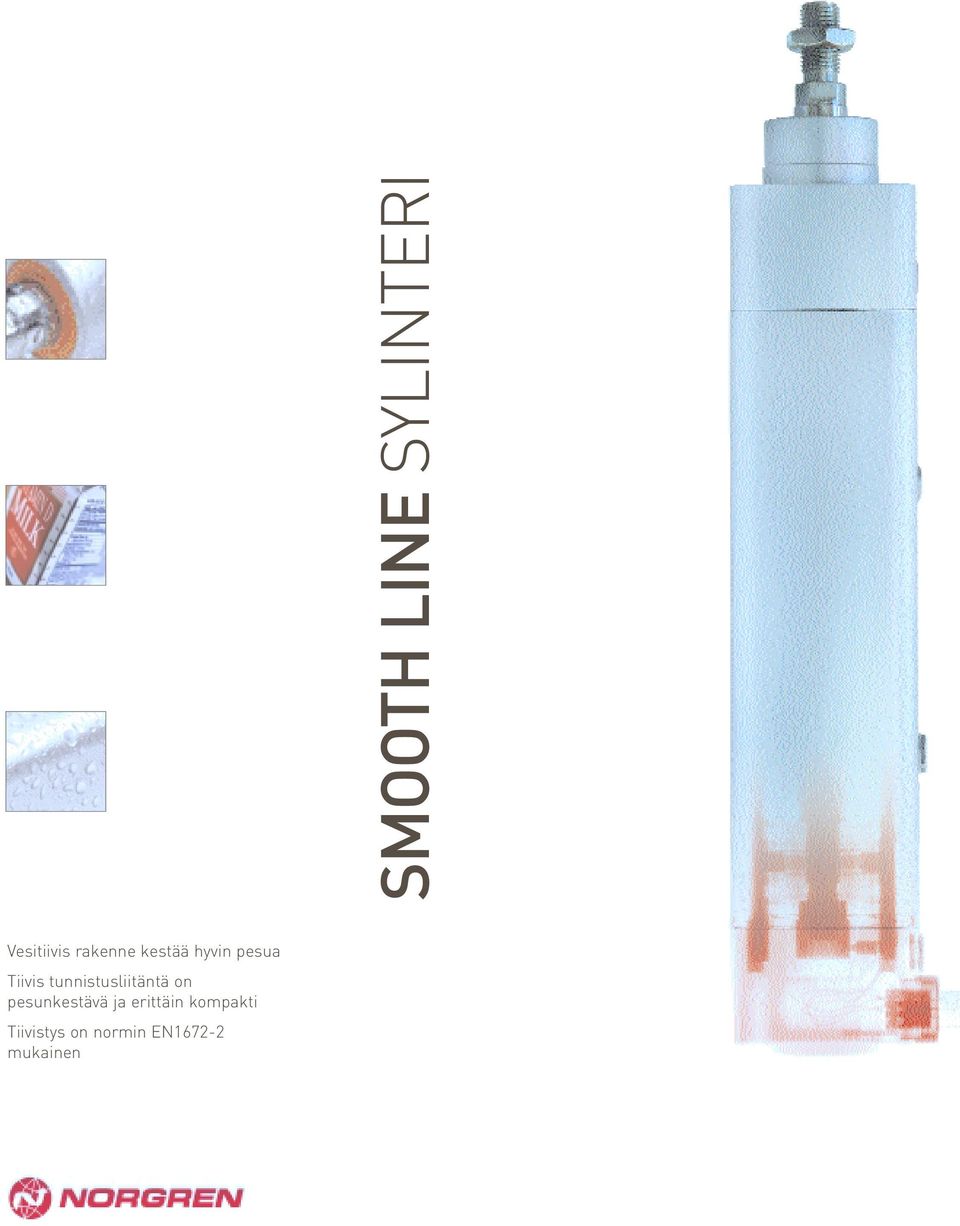

3 SMOOTH LINE SYLINTERI Vesitiivis rakenne kestää hyvin pesua Tiivis tunnistusliitäntä on pesunkestävä ja erittäin kompakti Tiivistys on normin EN mukainen

4 SILEÄPINTAINEN... Korkean hygienian laitteissa liankertyminen rakenteisiin on estettävä mahdollisimman tehokkaasti. Tämän asian parissa monet yritykset tekevät jatkuvasti töitä. Norgrenin uudessa Smooth Line sylinterisarjassa on sileä ja pyöreäkulmainen muotoilu, jossa ei ole koloja, johon lika pääsee kertymään. Yksityiskohdat on otettu tarkasti huomioon, esim. ruuvit ovat ruostumatonta terästä ja sylinteriprofiilin ja päätyjen välissä on tiiviste, joka estää nesteiden pääsyn profiilin sisään. Smooth line sylinterisarja edustaa uutta ja tuoretta näkemystä, joka sopii erinomaisesti käytettäväksi korkeaa hygieniatasoa vaativissa kohteissa, kuten erilaisissa elintarvike-, panimo- ja meijeriteollisuuden prosesseissa. Käytettäessä normaalia profiilisylinteriä jää sylinteriin lähes aina likaa pesusta huolimatta. Käyttämällä uutta Smooth Line sylinteriä ei liankertyminen ole enää ongelma.

ruuvit ovat ruostumatonta terästä ja sylinteriprofiilin ja päätyjen välissä on tiiviste, joka estää nesteiden pääsyn profiilin sisään.

5 SYLINTERIVAIHTOEHDOT SMOOTH LINE SARJA PVA/ Standardisylinteri, jossa yhdistyy muotoilu ja toiminnallisuus. Soveltuu erityisesti kemianteollisuuden, lääketeollisuuden ja elintarviketeollisuuden sovelluksiin korroosionkestävän ja ruostumattomien materiaalien ansiosta. PVA sarja saatavissa kolmena eri versiona: ilman tunnistimia(perusversio), Kiinteällä päätyasennon tunnistuksella ja säädettävillä magneettitunnistimilla RST TERÄKSINEN SARJA KA/8000 Jykevä ja luotettava erittäin vaativiin sovelluksiin. Materiaalit AISI303, 304 ja 316. STANDARDISARJA PRA/ Tämä standardisylinteri alumiiniprofiilin muotoilu tarjoaa monia etuja. Alumiiniprofiilin sisään rakennetut sidetangot tekevät rakenteesta jämäkän. Koko sylinterisarja on saatavissa joko magneettimännällä asennontunnistimia varten, tai ilman.

PVA sarja saatavissa kolmena eri versiona: ilman tunnistimia(perusversio), Kiinteällä päätyasennon tunnistuksella ja säädettävillä magneettitunnistimilla RST TERÄKSINEN SARJA KA/8000 Jykevä ja

6 SYLINTERIN EDUT A Suoja pölyä, kemikaaleja ja nesteitä vastaan Uusi pyyhkijä ja tiivisteet erikoispolyuretaanista takaavat pitkän käyttöiän ja vähentyneen huollon tarpeen. B Helppo puhdistaa Päätyvaimennuksen säätöruuvit ja tunnistimen säädöt on suojattu RST ruuveilla ja PTFE tiivisteillä. C Selkeä asennontunnistus Liittimessä LED- indokointi, erivärinen etuja takapään tunnistimelle. D Tiivistetty RST-liitin estää lian sisäänpääsyn Suojausluokka IP66/IP67. E Nopeampi asennus Vain yksi RST-urosliitin M12x1 - nelinapainen liitin magneettitunnistimille. F Helposti säädettävät magneettitunnistimet Joustava asennus, silti korkea suojausluokka IP66/67 ja sileä pinta. G Sileä muoto Sileä anodisoitu alumiiniputki ja päädyt ovat korroosionkestäviä ja helposti puhdistettavia. H Täysin tiivis, joten neste ei pääse sylinterin rakenteisiin Tiiviste profiiliputken ja päätyjen välissä, jonka ansiosta suojausluokka IP66/67. I Täysin tiivistetty Erilliset peiteruuvit estävät lian kertymistä kierteisiin. A B I H SMOOTH LINE SARJA PVA/ Rungon tiivistys normin EN mukainen (Hygieniasuunnittelu ruoka- ja juomateollisuuden koneissa) Optiona kiinteä takapään kiinnike Sileä ja pyöreäreunainen profiili, jonka sisällä sidetangot on rakenteeltaan kestävä ja helppo pitää puhtaana.

C Selkeä asennontunnistus Liittimessä LED- indokointi, erivärinen etu- ja takapään tunnistimelle. D Tiivistetty RST-liitin estää lian sisäänpääsyn Suojausluokka IP66/IP67.

7 C D E Standardiversio Integroitu takapään kiinnike Kiinnitystapa ÔR Matalakitkainen ja pitkäikäinen Liukulaakerointi vakiona Ei erillisiä kiinnitysreikiä Sama mitoitus kuin standardikiinnikkeellä G F PUHDISTUSAINEET JOHTAVALTA VALMISTAJALTA Sylinteri voidaan puhdistaa seuraavilla puhdistusaineilla Henkel-Ecolab Saksa P3-topax 12 P3-topax 52 P3-topax 91 P3-topax 99 P3-topactive LA

standardikiinnikkeellä G F PUHDISTUSAINEET JOHTAVALTA VALMISTAJALTA Sylinteri voidaan puhdistaa

8 SYLINTERIVARUSTEET Optiona kiinteä takapään kinnike 1 Etupään laippakiinnitys, kiinnitystapa»b«tai»g«9 Peiteruuvi ja tiiviste (4 kpl /pakkaus) 2 Kiinnitysjalka, malli»c«10 etu - tai takapään pulttikiinnitys, malli»a«3 Takapään kiinnike, malli»r«11 Männänvarren haarukka, malli»f«4 Takapään pallonivelkiinnike, malli»ur«12 Haarukan vastakappale, malli»ss«5 Takanivelkiinnike, malli»d«13 Männänvarren pallovinel, malli»uf«6 Takanivelen vastakappale, malli»sw«14 Kulmavirheen korjauskiinnike, malli»ak«7 Takapään pallonielkiinnike, malli»us«15 Muoviset pistoliittimet 8 Takapään nivelkiinnike, malli»d2«16 Haponkestävät pistoliittimet 17 LED-pistoke Tekniset tiedot Väliaine: Paineilma, suodatettu, kuiva tai voideltu Standardi: ISO 6431, VDMA 24562, NFE Toiminta: Kaksitoiminen, magneettimännällä tai ilman, magneettitunnistimilla tai ilman, säädettävä päätyvaimennus Käyttöpaine: bar Käyttölämpötila: -20 C C max. Käyttö alle + 2 C; ota yhteyttä tekniseen tukeemme Sylinterin männänhalkaisijat: 32, 40, 50, 63, 80 ja 100 mm Iskunpituudet: Standardi, mm Myös epästandardit, mm Suojausluokka: IP66/IP67, EN mukainen MATERIAALIT: Sylinteriprofiili: anodisoitu alumiini Päädyt: anodisoitu alumiini Männänvarsi ja mutteri, peiteruuvit, sylinteritiivisteet, M12 liittimen runko: X10 Cr Ni S 18 9 (AISI 303, 1,4305) Peiteruuvien tiivisteet: PTFE Männän ja männänvarrentiivisteet: polyuretaani, o- renkaat: NBR

Männänvarren pallovinel, malli»uf«6 Takanivelen vastakappale, malli»sw«14 Kulmavirheen korjauskiinnike, malli»ak«7 Takapään pallonielkiinnike, malli»us«15 Muoviset pistoliittimet 8 Takapään
