Kattava valikoima. Erinomainen tarkkuus. Laaja valiko Valitse aina par lujuutta, kun sit kun tarkkuudell ole asetettu erit

Transkriptio

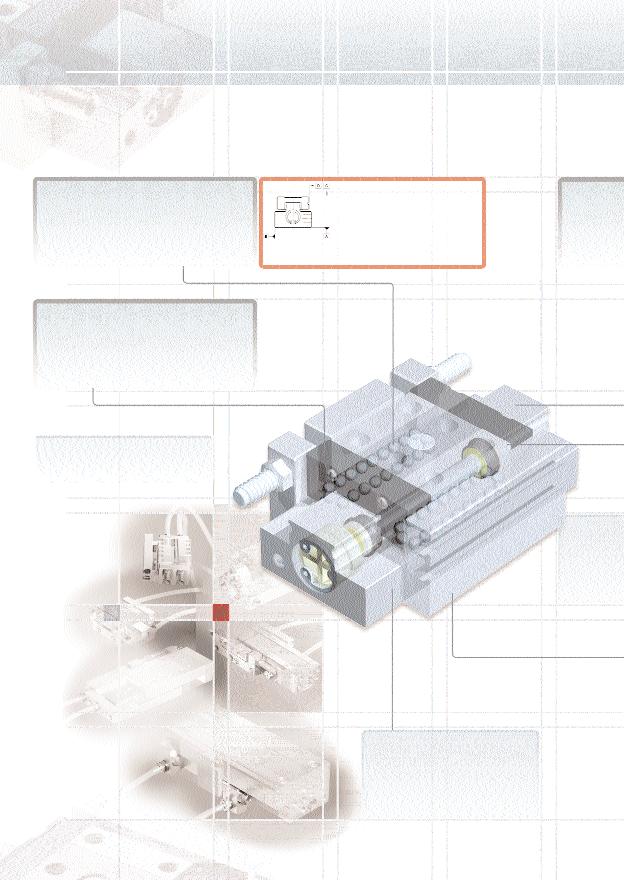

1 Korkea toimin Minimoi prosessi komponenttien n Kattava valikoima Seitsemän perusmallia, joissa kussakin lukuisia vaihtoehtoja, ratkaistaksesi erilaiset sovellustarpeesi. Valitse kahdesta perusratkaisusta oikea sinun sovellukseesi. Männänvarreton lineaariliukujohdeyksikkö 1 on yksinkertainen ratkaisu kuorman kiinnittämiselle ja siirtämiselle. Se on myös kompaktimpi kuin vastaava männänvarrellinen ratkaisu ja siksi vaatii vähemmän tilaa. Männänvarrelliset lineaariliukujohdeyksiköt kykenevät vastaanottamaan huomattavasti suuremman kuorman ja niihin voi kuorman kiinnittää kahteen eri pintaan 2 ja 3. Erinomainen tarkkuus Vähennä komponenttien kulumisesta aiheutuvat koneiden huoltoseisokit minimiin, käyttäen tarkkasovitteisia laadukkaita komponentteja. Näiden tuotteiden avainkomponentit, kuten laakerit ja johteet, ovat ensiluokkaista laatua. Perusratkaisut M/ ja M/ tarjoavat erinomaisen liiketarkkuuden, lujuuden, kuormanottokyvyn ja luotettavuuden. Nämä ominaisuudet takaavat koneesi erinomaisen toimintakyvyn. Tasopintojen liikkeiden yhdensuuntaisuuden poikkeamat liikkeen aikana. Yhdensuuntaisuuden tyypillisiä arvoja: Taso C suhteessa tasoon A: 0,004 mm Taso D suhteessa tasoon B: 0,004 mm Laaja valiko Valitse aina par lujuutta, kun sit kun tarkkuudell ole asetettu erit Vakaa ja luotettava toiminta Minimoi huoltoseisokit ja komponenttien kuluminen. Markkinoiden johtava rakenneratkaisu tarjoaa luotettavimman toiminnan. 1 Vakiona 2 vuoden takuu. Kompakti ratkaisu Pienet ulkomitat tarjoavat tarkoituksenmukaisen ratkaisun koneenrakennuksessa.

2 Maksimoi suorituskyky minimoi kustannukset ima s ratkaisu. Tarkkuutta ja ä tarvitaan ja yleismalli silloin, e ja kuormankestävyydelle ei yisiä vaatimuksia. Komponentin suojaus Maksimoi tuotteen käyttöikä ja minimoi käyttäjän kustannukset. Vakiona kiinteällä vaimentimella varustettu iskunpituuden säätö muovivasteella. Vastaava säätö metallisena suurempaa tarkkuutta vaativiin sovelluksiin tai iskunvaimentimella vaativampiin kuormituksiin. Tehokas päätyvaimennus on hyvä suoja kulumista vastaan. Pitkä käyttöikä Minimoi seisokit - lämpökäsitelty ruostumaton teräs - tai alumiinirunko ja liukukelkat takaavat pitkän käyttöiän. Yksinkertainen asennus. Minimoi asennusaika ja kustannukset - vaihtoehtoinen ilmaliitäntöjen (sivulla tai pohjassa) ja tunnistin kiskon sijainti. 2 tanopeus n tai koneen läpimenoaika pea toiminta. 3 Kehittynyt ulkoasu Paranna koneesi ulkoasua valitsemalla laajasta valikoimasta juuri käyttötarkoitukseen sopivasti mitoitettu halkaisija ja iskunpituus. Asematunnistus Tunnistimet ovat helposti kiinnitettävissä ja sulautuvat hyvin rakenteeseen.

3 Tuotteen valitseminen M/261000/M Compact Precision Kiertävä kuulalaakerointi. Tämä kompakti lineaariliukujohdeyksikkömme soveltuu hyvin sovelluksiin joissa liikkeen tarkkuudella ja tilankäytöllä on merkitystä. Optiona tarjolla vaihtoehtoinen sijainti ilmaliitännöille ja tunnistinkiskolle; pohjaan sijoitetut ilmaliitännät; ei iskunpituuden säätöä; iskunpituuden säätö metallisella vasteella tai iskunvaimentimella. M/261100/M Precision Tarkkuutta vaativiin sovelluksiin, joissa M/261000/M iskunpituudet eivät riitä. Optiona tarjolla vaihtoehtoinen sijainti ilmaliitännöille ja tunnistinkiskolle; pohjaan sijoitetut ilmaliitännät; ei iskunpituuden säätöä; iskunpituuden säätö metallisella vasteella tai iskunvaimentimella. M/261200/M Low Profile Tämä ohut, mutta jämerä yleiskäyttöön tarkoitettu malli tarjoaa laajimman kuormituspinnan. Soveltuu hyvin käyttöön jossa kuorman jakauma on joko leveä tai pitkä. **tekninen esite ,2 0,87 0,42 0,42 5 tai 10 M/261006/IR5/IP/* 8 0,5 1,8 1,7 1,7 10 tai 20 M/261008/MR6/IP/* 10 0,8 3,3 2,8 3,1 10 tai 20 M/261010/MR6/IP/* 12 1,2 7,3 6,5 7,7 15 tai 25 M/261012/MR6/IP/* 16 2,0 9,6 7,5 6,6 20 tai 30 M/261016/MR6/IP/* Tuotenumerot vastaavat magneettimännällä varustettuja vakiomalleja (poikkeuksena Ø6mm jota saa ainoastaan ilman magneettimäntää), joissa iskunpituuden säätö muovisella vasteella. * pituus merkitään millimetreinä. **tekninen esite ,8 1,9 1,8 2,0 15, 30 tai 45 M/261110/MR6/IP/* 12 1,2 3,8 3,0 3,4 20, 30, 45 tai 60 M/261112/MR6/IP/* * pituus merkitään millimetreinä. **tekninen esite ,5 1,3 0,45 0,45 30, 45, tai 60 M/261208/MR/I/* 10 2,0 2,1 0,79 0,88 30, 45 tai 60 M/261210/MR/I/* 15 4,0 4,5 1,6 1,7 30, 45, 60, 80, tai 100 M/261215/MR/I/* 20 8,0 1,3 3,6 3,4 30, 45, 60, 80 tai 100 M/261220/MR/I/* * pituus merkitään millimetreinä. M/261300/M Compact Kehittynyt männänvarreton ratkaisu yleisiin sovelluksiin. Optiona iskunpituuden säätö iskunvaimentimella. M/261400/M Synchronous Tarkka synkronoitu kaksoisliukujohdeyksikkö, joka soveltuu erinomaisesti mm. grippereiden kanssa käytettäväksi. Optiona mallit ilman iskunpituuden säätöä tai iskunpituuden säätö metallisella vasteella. M/61200/M Adjustable Liukujohde. Tämä malli tarjoaa suurimman työntövoiman ja pisimmän iskunpituuden yleisiin sovelluksiin. Optiona vaihtoehtoinen sijainti ilmaliitännöille. M/61200/MR Precision Kiertävä kuulalaakerointi. Tämä malli tarjoaa suurimman työntövoiman ja pisimmän iskunpituuden suurta liiketarkkuutta vaativiin sovelluksiin. Optiona vaihtoehtoinen sijainti ilmaliitännöille. **tekninen esite ,8 1,8 1,3 1,3 10, 20 tai 30 M/261310/MR6/IP/* 16 2,0 3,6 1,9 1,9 10, 20 tai 30 M/261316/MR6/IP/* * pituus merkitään millimetreinä. **tekninen esite ,1 0,54 0,29 0,29 5 tai 10 M/261406/MR1/I/* Tuotenumerot vastaavat magneettimännällä varustettuja vakiomalleja ilman iskunpituudensäätöä. * pituus merkitään millimetreinä. **tekninen esite ,0 14,0 14,0 25, 50, 75 tai 100 M/61216/M/* ,0 28,0 28,0 25, 50, 75, 100 tai 150 M/61220/M/* ,0 40,0 40,0 25, 50, 75, 100 tai 150 M/61225/M/* ,0 40,0 40,0 25, 50, 75, 100 tai 150 M/61232/M/* * pituus merkitään millimetreinä. **tekninen esite ,0 24,0 14,0 25, 50, 75 tai 100 M/61216/MR/* ,0 10,0 10,0 25, 50, 75, 100 tai 150 M/61220/MR/* ,0 34,0 34,0 25, 50, 75, 100 tai 150 M/61225/MR/* ,0 48,0 48,0 25, 50, 75, 100 tai 150 M/61232/MR/* * pituus merkitään millimetreinä. Teoreettiset momentit Laskeaksesi teoreettiset momentit, käytä seuraavaa kaavaa - "Maan vetovoima" (9,8) x kuorman W massa (kg) x kuorman W massan keskipisteen etäisyys Lx, Ly, Lz (m) liukujohteen keskilinjasta. Lasketut arvot eivät saa koskaan ylittää käytettävälle tuotteelle annettuja arvoja. Maximi momenttiarvot vastaavat maksimi iskunpituutta ja pienenevät iskunpituuden lyhentyessä. Tarkemmat tiedot teoreettisista momenteista löytyvät tuotekohtaisesta teknisestä esitteestä. **Lue aina tarkemmat tekniset tiedot tuotekohtaisesta teknisestä esitteestä.

4 Sovellutusalueita Norgren tekee sen helpoksi Täydellinen automaatioratkaisu yhdeltä toimittajalta. Norgren-lineaariyksiköt yhdessä tarttujien ja kääntöyksiköidemme kanssa täydentävät entisestään laajaa pneumatiikkakomponenttivalikoimaamme. Norgren-lineaariyksiköt soveltuvat erinomaisesti useaan kappaleenkäsittely automaatio sovellukseen. Ideaali elektroniikkateollisuuteen Tarkka ja pehmeä lineaariliike. Kevyiden kappaleiden käsittelyyn pieniä kompakteja yksiköitä saatavana vakiona. Optiona ns. "puhtaan tilan" mallit (M/261000/M Compact Precision-sarja). Ideaali pakkausteollisuudelle Useita kokoja erilaisiin tarpeisiin. Ratkaisut sekä yleisiin-, kuten myös tarkkuutta vaativiin sovelluksiin. Suuri toimintanopeus mahdollista. Lataa 3D CAD-kuvat Ideaali lääketeollisuuteen Sopii mainiosti laboratorioautomaatioon. Kaikkia tuotteita voidaan käyttää voitelemattomalla paineilmalla. Tämä auttaa minimoimaan komponenttien aiheuttamia ympäristörasituksia ja haittoja. Ideal for your market Laaja valikoima standardi tuotteita ja erikoismalleja. Kevyt rakenne (esim. kappaleenkäsittely). Synkronoitu kaksoislineaarijohdeyksikkö (esim. kappaleen syöttämiseen ja syöttöliikkeen hallintaan).

5 Norgrenin globaali palveluverkosto AUSTRALIA Tel: Fax: enquiry@norgren.com.au AUSTRIA Tel: Fax: enquiry@at.norgren.com BELGIUM & LUXEMBOURG Tel: Fax: enquiry@be.norgren.com BRAZIL Tel: Fax: vendas@norgren.com.br CANADA Tel: Fax: /8273 inquiry@norgrencanada.com CHINA Tel: Fax: norgrenb@public.bta.net.cn CZECH REPUBLIC Tel: Fax: enquiry@cz.norgren.com DENMARK Tel: Fax: norgren@norgren.dk EASTERN EUROPE Tel: Fax: /124 enquiry@at.norgren.com FINLAND Tel: Fax: arki@imi-norgren.fi FRANCE Tel: Fax: norgrenherion@norgren.fr GERMANY North Tel: Fax: South Tel: / Fax: / enquiry@de.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com HUNGARY Tel: Fax: info@norgren.hu INDIA Tel: Fax: norgrenindia@vsnl.net IRELAND Tel: Fax: enquiry@ie.norgren.com ITALY Tel: Fax: enquiry@norgren.com JAPAN Tel: Fax: Japan@imi-norgren.com MALAYSIA Tel: Fax: enquiry@my.norgren.com MEXICO Tel: Fax: enquiry@norgren.com.mx NETHERLANDS Tel: Fax: enquiry@nl.norgren.com NEW ZEALAND Tel: Fax: enquiry@norgren.co.nz NORWAY Tel: Fax: norgren@norgren.no POLAND Tel: Fax: biuro@pl.norgren.com SINGAPORE Tel: Fax: enquiry@sg.norgren.com SLOVENIA Tel: Fax: norgren@kralj-sp.si SPAIN Tel: Fax: norgren@norgren.es SWEDEN Tel: Fax: info@imi-norgren.se SWITZERLAND Tel: Fax: norgren@norgren.ch UK Tel: Fax: enquiry@uk.norgren.com USA Tel: Fax: inquiry@usa.norgren.com Supported by distributors worldwide. Norgren jälleenmyyntiverkosto täydentää asiakaspalveluamme kaikkialla maailmassa. Norgren on maailman johtava pneumaattisten ratkaisujen tuottaja, tarjoten kattavan valikoiman pneumatiikkakomponentteja ja automaatiojärjestelmiä, globaalin myynti- ja palveluverkostomme kautta 75 eri maassa. Yhtiö on kansainvälisesti laajalti ja monipuolisesti menestynyt 1.6 miljardin IMI Group. IMI Norgren Oy Konalantie 47 E, FIN Helsinki Puh: Fax: Kaverisi Maailmalla z6639-ips FI/09/03 The Roundel, Norgren ja IMI ovat rekisteröityjä tavaramerkkejä. IMI Norgren Limited Niin tuotteidemme kuin palveluidemmekin jatkuvan kehityksen takaamiseksi pidätämme oikeuden muuttaa tuotteitamme ja palveluitamme ilman ennakkoilmoitusta..

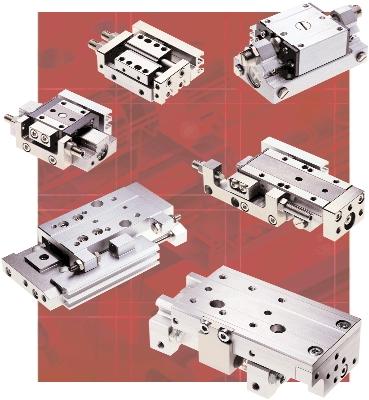

6 Lineaariliukujohdeyksiköt Tarkka, kompaktit ja vahva, mutta kevyt Seitsemän perusmallia, joissa kussakin paljon optioita. Erittäin tarkat lineaariliukujohdeyksiköt. Markkinoiden johtava rakenneratkaisu. Ideaali elektroniikkateollisuuteen, pakkausteollisuuteen ja moneen muuhun automaatiosovellukseen.
