1 Vähemmän kaapelointia ja 26 tuloa/lähtöä nodea kohti 26 tuloa/lähtö kenttäväyläliitäntää kohden Suojausluokka IP67 Yksittäisen liitäntäpisteen diagnostiikka Vapaasti määriteltävät tulot ja lähdöt Pieni ja kestävä rakenne ENINEERINGADVANTAGE I/O

Yksittäisen liitäntäpisteen diagnostiikka Vapaasti

2 02 03 SAAT KILPAILUETUA HAJAUTETTUJEN I/O JÄRJESTELMIEN AVULLA. NORGREN KENTTÄVÄYLÄ I/O SARJASSA ON RYHMÄT SEKÄ DIGITAALISILLE, ETTÄ ANALOGISILLE TULOILLE JA LÄHDÖILLE. LIITÄNNÄT OVAT VAIHTOEHTOISESTI M8 TAI M2, YHTEENSÄ 26 TULOA JA LÄHTÖÄ KENTTÄVÄYLÄLIITÄNTÄÄ KOHDEN. RYHMÄT OVAT JOKO VALMIIKSI MÄÄRITELLYILLÄ TAI KÄYTTÄJÄN MÄÄRITTELELEMILLÄ TULOILLA JA LÄHDÖILLÄ, JOKA TARJOAA JOUSTAVUUTTA JA PIENENTÄÄ MERKITTÄVÄSTI YLIMÄÄRÄISEKSI JÄÄVIEN I/O LIITÄNTÖJEN MÄÄRÄÄ. Selkeät LEDit, yksittäisen liitäntäpisteen diagnostiikka ja kattava valikoima valmiiksi kytkettyjä ja testattuja kaapeleita lyhentävät asennusaikaa merkittävästi. Diagnostiikka on myös huomattava apu vianetsinnässä. Suojausluokka IP67 ja hajautettu järjestelmä mahdollistavat I/O moduulien asennuksen lähelle käyttökohdetta, jolloin asennettavien kaapeleiden pituus lyhenee ja kustannukset pienenevät. HAJAUTETTU I/O JÄRJESTELMÄSI OPTIMOIMISEEN ENEMMÄN JOUSTAVUUTTA JA VÄHEMMÄN KAAPELOINTIA Norgren I/O kenttäväyläsarjan kaikilla ominaisuuksilla on pyritty järjestelmän joustavaan käyttöön ja samalla pienentämään asennuksesta aiheutuvia kustannuksia ja kaapeloinnin tarvetta verrattaessa perinteisesti kytkettyihin tai muihin markkinoilla oleviin kenttäväylätuotteisiin.kaikki sarjan tuotteet ovat suojausluokaltaan IP67 ja ne kestävät erittäin hyvin mekaanista rasitusta, tärinää yms. YKSINKERTAISTETTU ASENNUS JA SUUNNITTELU Kenttäväyläliitännät ovat saatavissa Profibus-DP ja DeviceNet yhteensopivina. Liitännästä hajautettujen digitaalisten ja analogisten tuloja lähtömoduulien välille tarvitaan vain yksi kaapeli, jossa kulkee sekä tietoliikenne, että virransyöttö. Tämän ansiosta asennus yksinkertaistuu ja nopeutuu. Kenttäväyläliitännästä hajautetut moduulit ovat avoimia kaikille protokollille, joka yksinkertaistaa koneensuunnittelua, dokumentointia ja käyttöä. Internetsivuiltamme voit hakea moduulien CAD tiedostot omalle koneellesi nopeasti ja vaivattomasti, osoitteemme on:

RYHMÄT OVAT JOKO VALMIIKSI MÄÄRITELLYILLÄ TAI KÄYTTÄJÄN MÄÄRITTELELEMILLÄ TULOILLA JA LÄHDÖILLÄ, JOKA TARJOAA JOUSTAVUUTTA JA PIENENTÄÄ MERKITTÄVÄSTI YLIMÄÄRÄISEKSI JÄÄVIEN I/O LIITÄNTÖJEN MÄÄRÄÄ.

3 0 0 KENTTÄVÄYLÄ SOVELLUKSIA PUOLIJOHTEET PIIKIEKON KIILLOTUS Piikiekon valmistuksessa on erittäin tärkeätä kiekon paksuus ja tarkka kiillotuspaineen säätö. Tunnistimet on kytketty analogiseen kenttäväylämoduuliin valmiiksikytketyillä kaapeleilla. Tällaisten kaapeleiden käyttö estää kemikaalien tunkeutumisen kuparijohtimiin, jolloin tiedonsiirto ei häiriinny.hajautettu kenttäväyläjärjestelmä pienentää myös asennuskustannuksia. KULJETTIMET JAKELUKESKUS Kuljetinradat ovat usein hyvin pitkiä. Käytettäessä kenttäväyläjärjestelmää voidaan merkittävästi vähentää kaapelivetoja, eritoten silloin, jos I/O moduulit voidaan asentaa lähelle käyttökohdetta. Tämä toteutuu helposti Norgren FD67 moduulien hajautettavan rakenteen ja korkean suojausluokan, IP67, ansiosta. Yhteensä 26 tuloa/lähtöä kenttäväyläliitäntää kohden vähentää tarvittavien liitäntöjen määrää ja kustannuksia. ERIKOISKONEET MUOVIN HITSAUS Muovihitsauskoneiden on oltava turvallisuussyistä täysin suljettuja. Lisäksi käyttäjän on saatava helposti tietoa prosessin etenemisestä. Helppo ja yksinkertainen ratkaisu on käyttää Norgrenin hajautettua I/O järjestelmää, jonka yksittäinen moduuli voidaan sijoittaa lähelle käyttäjää. Moduulin selkeän LED näytön avulla käyttäjä näkee jatkuvasti prosessin tilan. Samalla diagnostiikkatieto välittyy myös PLC:lle. Norgrenin I/O järjestelmä on nopea ja helppo muunnella tai laajentaa myöhemmin. ROBOTIIKKA PICK & PLACE Korkeasti automatisoiduissa tuotantoprosesseissa kuluu runsaasti aikaa tuotantorobottien varusteluun tarvittavilla lisälaitteilla. Norgrenin hajautetun järjestelmän avulla saavutetaan huomattavia säästöjä asennusvaiheessa, kun tarvittavien kaapeleiden määrä vähenee ja pituus lyhenee. Yksittäisen liitäntäpisteen diagnostiikka nopeuttaa käyttöönottoa. AUTO-, PAKKAUS,- PULLOTUSTEOLLISUUS, SAIRAANHOITO, VOIMALAITOKSET LÄÄKETEOLLISUUS, PROSESSIAUTOMAATIO, ELINTARVIKETEOLLISUUS, PAINOTEOLLISUUS KULJETUS, HUUHTELUJÄRJESTELMÄT, EKSTRUUDERIT, RUISKUVALU

Tällaisten kaapeleiden käyttö estää kemikaalien tunkeutumisen kuparijohtimiin, jolloin tiedonsiirto ei häiriinny.hajautettu kenttäväyläjärjestelmä pienentää myös asennuskustannuksia.

4 06 07 Vapaasti määriteltävät I/O:t lisäävät järjestelmän joustavuutta ja väjentävät käyttämättömiä tuloja ja lähtöjä. 3 2 Selkeä LED diagnostiikka 3 Valittavana on joko M8 tai M2 liitännät 2 Niklatut liittimet ovat kestäviä ja pitkäikäisiä Merkintäkyltit tuloille ja lähdöille helpottavat tunnistusta 6 Sisäänvaletut sähköosat kestävät erittäin hyvin tärinää ja iskuja ja ovat suojausluokaltaan IP67 7 Kompaktin rakenteensa ansiosta helppo asennus ja pieni tilantarve 8 CE, UL ja ATEX hyväksynnät takaavat laajan sovellettavuuden 8 7 6

Merkintäkyltit tuloille ja lähdöille helpottavat tunnistusta 6 Sisäänvaletut sähköosat kestävät erittäin hyvin tärinää ja iskuja ja

5 08 09 Yhdessä kenttäväyläliitännässä 26 tuloa/lähtöä vähentää kenttäväyläliitäntöjen määrää ja kustannuksia 2 Ulkoisella lisätehonsyötöllä max.,6a/ lähtö Sama moduulisarja kaikille eri protokollille yksinkertaistaa suunnittelua ja dokumentointia 6 Samassa kaapelissa kulkeva tietoliikenne ja tehonsyöttö yksinkertaistaa kaapelointia ja pienentää asennuskustannuksia. Selkeästi erottuva vihreä nauha sähköliittimissä paljastaa huonon kytkennän. Hajautettu järjestelmä mahdollistaa moduulien asentamisen kohteen lähelle lyhentäen tarvittavien I/O kaapeleiden pituutta ja pienentää kustannuksia. 8

tietoliikenne ja tehonsyöttö yksinkertaistaa kaapelointia ja pienentää asennuskustannuksia.

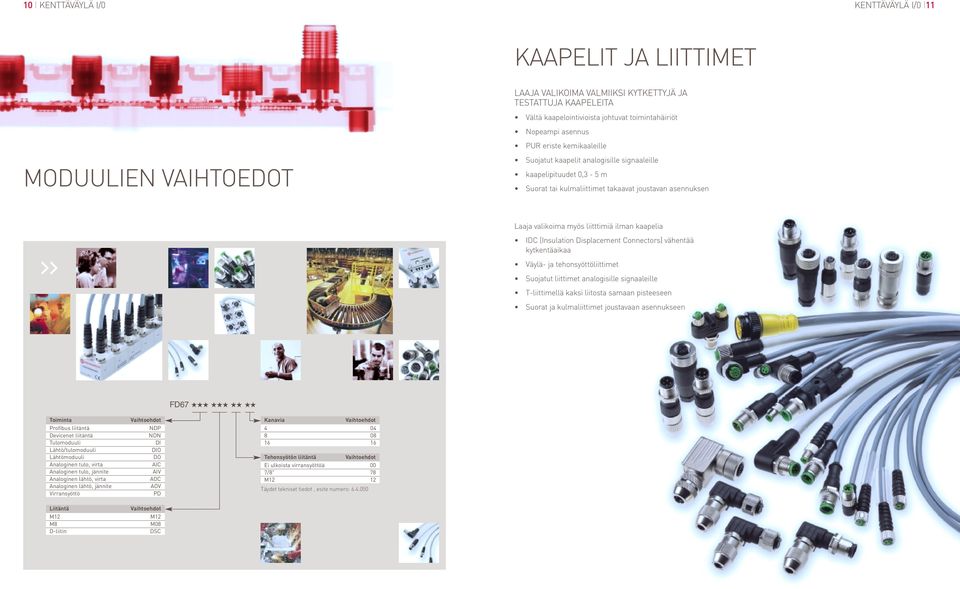

6 0 KAAPELIT JA LIITTIMET LAAJA VALIKOIMA VALMIIKSI KYTKETTYJÄ JA TESTATTUJA KAAPELEITA Vältä kaapelointivioista johtuvat toimintahäiriöt Nopeampi asennus PUR eriste kemikaaleille MODUULIEN VAIHTOEDOT Suojatut kaapelit analogisille signaaleille kaapelipituudet 0,3 - m Suorat tai kulmaliittimet takaavat joustavan asennuksen Laaja valikoima myös liitttimiä ilman kaapelia IDC (Insulation Displacement Connectors) vähentää kytkentäaikaa Väylä- ja tehonsyöttöliittimet Suojatut liittimet analogisille signaaleille T-liittimellä kaksi liitosta samaan pisteeseen Suorat ja kulmaliittimet joustavaan asennukseen FD67 Toiminta Profibus liitäntä Devicenet liitäntä Tulomoduuli Lähtö/tulomoduuli Lähtömoduuli Analoginen tulo, virta Analoginen tulo, jännite Analoginen lähtö, virta Analoginen lähtö, jännite Virransyöttö NDP NDN DI DIO DO AIC AIV AOC AOV PD Kanavia Tehonsyötön liitäntä Ei ulkoista virransyöttöä 00 7/8" 78 M2 2 Täydet tekniset tiedot, esite numero: Liitäntä M2 M8 D-liitin M2 M08 DSC

Connectors) vähentää kytkentäaikaa Väylä- ja tehonsyöttöliittimet Suojatut liittimet analogisille signaaleille T-liittimellä kaksi liitosta samaan pisteeseen Suorat ja kulmaliittimet joustavaan
