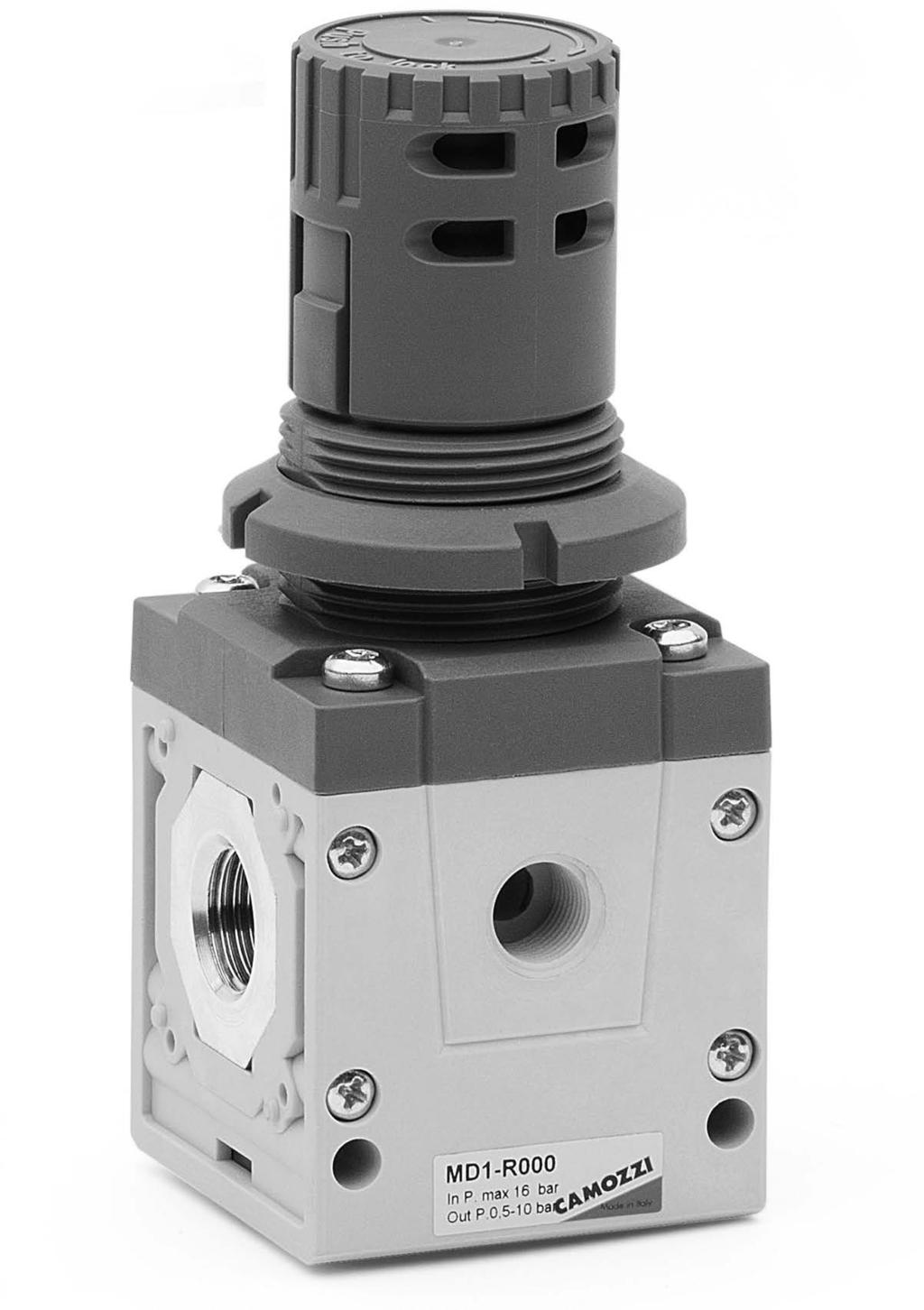

1 Sarja MD paineenalentimet Uutta Liitännät vaihdettavin patruunoin: sisäkierre (1/8, 1/4, /8) tai pistoliittimet Ø 6, 8 ja 10 mm putkelle. Mallit: yksittäinen, ryhmäasenteinen, versio muilla toiminnoilla Pieni painehäviö Säätönuppi lukittavissa Suojattavissa asiattomalta säätämiseltä (lukittavissa) Toisiokevennyksellä tai ilman Myös ryhmäasenteinen malli Versio by-pass venttiilillä Tehdastoimituksena kalibroidut tai säätöönsä lukitut alentimet Joustavan asennusmenetelmän ansiosta paineenalentimen säätönuppi voidaan ryhmäasennuksessakin asentaa osoittamaan alas- tai eteenpäin. Paineen säädön jälkeen on säätönuppi mahdollista lukita nupissa olevista 4 reiästä. Versio ohitusventtiilillä (VS) mahdollistaa nopeamman poistovirtauksen. Laajan toisiopainevalikoiman ansiosta eri painealueille voidaan valita aina parhaat säätöominaisuudet omaava alennin. Uuden liitäntäratkaisun myötä on mahdollista varustaa komponentin eri puolet erilaisilla liitännöillä irrallisia liitäntäpatruunoita hyväksi käyttäen. Liitäntävaihtoehtoina erikokoiset pistoliittimet ja sisäkierreliitännät. Lisäksi komponenttien etu- ja takapuolelta voidaan, myös ryhmään asennettuna, ottaa ylimääräisistä liitännöistä ilmaa käyttöön (rajoitettu virtaus). Näillä ominaisuuksilla saadaan sarjan MD huoltolaitteista aikaiseksi entistäkin joustavampia kokonaisuuksia, komponenttien määrä ja tilankäyttö optimoiden. TEKNISET TIEDOT Rakenne modulaarinen, kompakti paineenalennin säätökalvolla Materiaalit katso MATERIAALITAULUKKO (sivu / ) Liitännät vaihdettavin patruunoin: 1/8, 1/4 ja /8 sisäkierre tai pistoliittimet Ø 6, 8 ja 10 mm Asennus putkistoasennus; seinäkiinnitys rungossa olevista rei istä tai seinäkiinnikkeellä; paneliasennus Käyttölämpötila -5 C 50 C Ensiöpaine 0 16 bar Toisiopaine 0 2 bar 0 4 bar bar bar Toisokevennys toisiokevennyksellä (vakio) ilman toisiokevennystä Nimellisvirtaus katso VIRTAUSKÄYRÄT (sivu / ja / ) Väliaine paineilma /

2 LUETTELO > 2015 TILAUSAVAIN MD 1 - R T 0 0-1/4 - - MD SARJA 1 R T 0 0 1/4 KOKOLUOKKA: 1 = G1/8, G1/4, G/8, Ø6, Ø8, Ø10 ALENNINTYYPPI: R = paineenalennin M = ryhmäpaineenalennin TOISIOPAINE (1 bar = 14,5 psi): 0 = 0,5 10 bar 2 = 0 2 bar 4 = 0 4 bar 7 = bar T = kalibroitu ** B = lukittu ** MALLI: 0 = toisiokevennyksellä 1 = ei toisiokevennystä 2 = toisiokevennyksellä, VS versio = ei toisiokevennystä, VS versio PAINEMITTARI: 0 = ei painemittaria (mittariliitäntä 1/8) LIITÄNNÄT (IN - OUT)*: = ei liitäntäyhteitä 1/8 = G1/8 1/4 = G1/4 /8 = G/8 6 = pistoliitin Ø6 8 = pistoliitin Ø8 10 = pistoliitin Ø10 * HUOM: jos tulo- ja lähtöliitännät ovat erilaiset, tulee kummankin tiedot näkyä tilauskoodissa. Esim: MD1-R000-1/8-1/4 ** HUOM: JOS PAINEENALENNIN ON KALIBROITU TAI LUKITTU, ON LIITÄNTÄYHDETIETOJEN JÄLKEEN TILAUSAVAIMEEN MERKITTÄVÄ ENSIÖPAINE JA TOISIOPAINE ENSIÖPAINE: = lisää ENSIÖPAINEEN arvo TOISIOPAINE: = LISÄÄ TOISIOPAINEEN ARVO lukitulle alentimelle tai säätöpaineen MAKSIMIARVO kalibroidulle alentimelle Esimerkki kalibroidusta alentimesta, jonka ensiöpaine = 6. bar ja toiosiopaine = 4.5 bar Tilausavain: MD1-RT00-1/ Sarja MD paineenalennin - materiaalit R = paineenalennin M = ryhmäpaineenalennin OSA MATERIAALIT 1 = Runko Polyamidi 2 = Pohjatulppa Polyamidi = Istukka Messinki 4 = Säätönuppi Polyamidi 5 = Ylempi jousi Sinkitty teräs 6 = Säätökalvo NBR 7 = Alempi jousi Ruostumaton teräs Tiivisteet NBR /

3 VIRTAUSKÄYRÄT sarjan MD paineenalentimille - liitännät G1/8 VIRTAUSKÄYRÄT sarjan MD paineenalentimille - liitännät G1/4 /0.20.0

4 LUETTELO > 2015 VIRTAUSKÄYRÄT sarjan MD paineenalentimille - liitännät G/8 Sarja MD paineenalentimet - mittatiedot PR01 = paineenalennin ilman toisiokevennystä PR02 = paineenalennnin toisiokevennyksellä PR0 = paineenalennin toisiokevennyksellä ja ohitusventtiilillä PR04 = paineenalennnin ilman toisiokevennystä ohitusventtiilillä Malli A B C D E F H I L M N P Q R S T U V W Z Massa (Kg) MD1-R000 - G1/8 42 Ø28 42 M28X1, Ø Ø MD1-R000-1/8 G1/8 G1/8 42 Ø28 42 M28X1, Ø Ø MD1-R000-1/4 G1/4 G1/8 42 Ø28 42 M28X1, Ø Ø MD1-R000-/8 G/8 G1/8 42 Ø28 42 M28X1, Ø Ø MD1-R000-6 Ø6 G1/8 47 Ø28 42 M28X1, Ø Ø MD1-R000-8 Ø8 G1/8 62 Ø28 42 M28X1, Ø Ø MD1-R Ø10 G1/8 67 Ø28 42 M28X1, Ø Ø /

5 VIRTAUSKÄYRÄT sarjan MD paineenalentimet - ryhmäasennus Sarja MD ryhmäpaineenalentimet - mittatiedot Ryhmäpaineenalentimista muodostetaan tyypillisesti yksikkö, johon syötetään paine ryhmän päästä. Ryhmän jokaisesta alentimesta voidaan ottaa siinä säädettyä painetta liitännöistä, jotka sijaitsevat alentimen etu- ja takapuolella FR19 = Ryhmäpaineenalennin toisiokevennyksellä, ilman mittaria FR21 = Ryhmäpaineenalennin ilman toisiokevennystä ja mittaria Ryhmään asennettujen alentimien määrää ei ole rajoitettu. Malli A B C D E F H I L M N P Q R S T U V W Z Massa (Kg) MD1-M000 - G1/8 42 Ø28 42 M28X1, Ø Ø /
