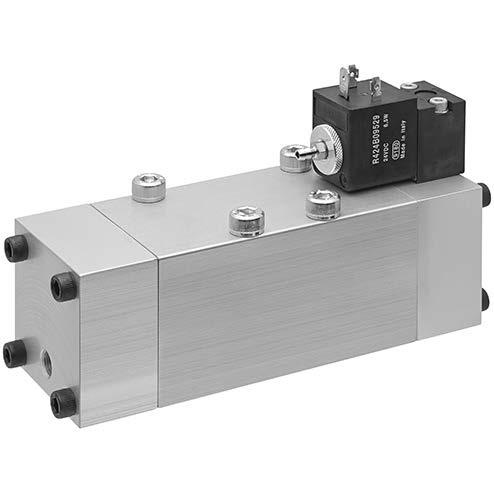

1 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Sarja HV30 Luetteloesite

2 2 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Sarja HV30 5/2-suuntaventtiili, Sarja HV30 Qn = 4300 l/min Esiohjausventtiilin leveys: 30x22 mm CNOMO Levyliitäntä Sähk. liitäntä: Pistoke, ISO 4400, muoto A Esiohjaus: Sisäisesti 3 Yksittäisliitoslevy, Kierreliitännät alhaalla Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 Vastakkainen paineensyöttö sallittu 5 Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 Vastakkainen paineensyöttö sallittu 6 Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 8 Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 3/4-3/4-14 PTF 9 Esiohjausventtiili, Sarja HV30 10

3 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 3 5/2-suuntaventtiili, Sarja HV30 Qn = 4300 l/min Esiohjausventtiilin leveys: 30x22 mm CNOMO Levyliitäntä Sähk. liitäntä: Pistoke, ISO 4400, muoto A Esiohjaus: Sisäisesti Normit ISO , ISO 3 Malli Istukkaventtiili Tiivistysperiaate Pehmeästi tiivistävä Lohkotusperiaate periaate, yksiosainen Käyttöpaine min./max. 4 bar / 9 bar Ohjauspaine min./max. 4 bar / 9 bar Ympäristölämpötila min./maks. +10 C / +120 C Keskilämpötila min./maks. +10 C / +120 C Keski Paineilma Hiukkaskoko maks. 50 µm Paineilman öljypitoisuus 0 mg/m³ - 5 mg/m³ Nimellisläpivirtaama Qn 4300 l/min Suojausluokka Liitäntä IP65 Kytkentäaika 100 % Tyyp. päällekytkentäaika 50 ms Tyyp. poiskytkentäaika 80 ms Kiinnitysruuvin kiristysmomentti 11 Nm Paino 1,73 kg Materiaalit: Pesä Tiivisteet Alumiini Akryylinitriili-butadieeni-kautsukki Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Maks. ympäristön lämpötila: +180 C jatkuvan käytön kestäessä 1 tunnin ja enint C lepokäytön kestäessä 15 tuntia Mikäli ympäristön lämpötila on yli 120 C, päällekytkentäaika lyhenee 50 prosentilla. Toimitussisältö: sis. johtorasian ja esiohjausventtiilin Käyttö jännite Jännite toleranssi Tehonotto DC AC 50 DC AC 50 DC AC 50 Käynnistysteho AC 50 Pitoteho W VA VA VA VA 24 V % / +10% - - 6, V 110 V - -10% / +10% -10% / +10% ,2 4,2-230 V 230 V - -10% / +10% -10% / +10% ,2 4, KK Käyttöjännite Tehonotto - DC AC 50 DC AC 50 Pitoteho Pitoteho Käynnistysteho AC 50 Käynnistysteho Materiaalinumero [W] [VA] [VA] [VA] [VA] 24 V - - 6, R424B V 110 V - 4,2 4,2 5 5 R424B V 230 V - 4,2 4,2 5 5 R424B11848 Nimellisläpivirtaus Qn paineen ollessa 6 bar ja Δp = 1 bar Ilmauksen ohjausilma

4 4 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 5/2-suuntaventtiili, Sarja HV30 Qn = 4300 l/min Esiohjausventtiilin leveys: 30x22 mm CNOMO Levyliitäntä Sähk. liitäntä: Pistoke, ISO 4400, muoto A Esiohjaus: Sisäisesti KK Käyttöjännite Tehonotto DC AC 50 DC AC 50 Pitoteho Pitoteho Käynnistysteho AC 50 Käynnistysteho Materiaalinumero [W] [VA] [VA] [VA] [VA] 24 V - - 6, R424B V 110 V - 4,2 4,2 5 5 R424B V 230 V - 4,2 4,2 5 5 R424B12988 Nimellisläpivirtaus Qn paineen ollessa 6 bar ja Δp = 1 bar Ilmauksen ohjausilma Mitat , ,

5 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 5 Yksittäisliitoslevy, Kierreliitännät alhaalla Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 Vastakkainen paineensyöttö sallittu Normit ISO Ympäristölämpötila min./maks. -25 C / +70 C Keskilämpötila min./maks. -25 C / +70 C Keski Paineilma Käyttöpaine min./max. -0,95 bar / -- Venttiilipaikkojen lukumäärä 1 Suunta pneum. liitäntä (1) Alaspäin Suunta pneum. liitäntä (3,5) Alaspäin Suunta pneum. liitäntä (2,4) Alaspäin Suunta pneum. liitäntä (12) Alaspäin Suunta pneum. liitäntä (14) Alaspäin Ilmaus (3,5) Kiinnitetyllä tuuletuksella (3/5) Liitännät erillään Materiaalit: Alumiinipainevalu Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Sarjan HV venttiilejä käytettäessä ympäristön lämpötila on -25 C C ja aineen lämpötila -25 C C. Sarjan HV venttiileille ei sallita päinvastaista paineensyöttöä. Rakennekoko Paineilmaliitäntä Paino Materiaalinumero Tulo Lähtö Ilmaus Ilmauksen Ohjausliitäntä ohjausilma [1] [2 / 4] [3 / 5] [12] [14] [kg] ISO 3 G 1/2 G 1/2 G 1/2 G 1/8 G 1/8 0,

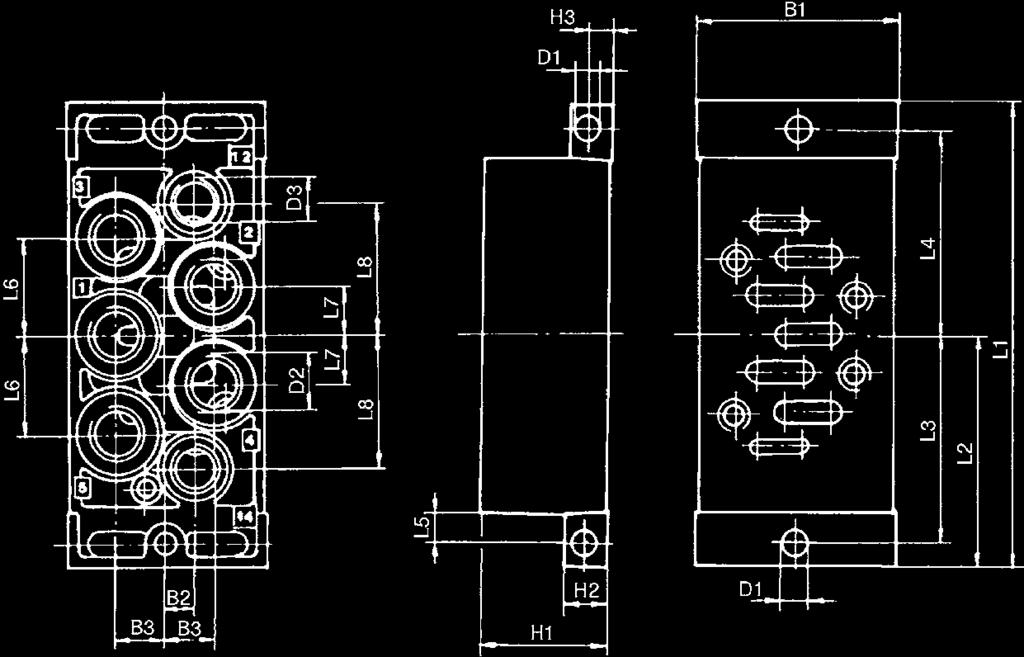

6 6 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Mitat millimetreissä D898_111 Materiaalinumero B1 B2 B3 D1 D2 *) D3 *) H1 H2 H3 L1 L2 L ,6 G 1/2 G 1/ ,5 68 Materiaalinumero L4 L5 L6 L7 L8 Paino kg *) Liitännät , ,416 Yksittäisliitoslevy, Kierreliitännät sivulla Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 Vastakkainen paineensyöttö sallittu Normit ISO Ympäristölämpötila min./maks. -25 C / +70 C Keskilämpötila min./maks. -25 C / +70 C Keski Paineilma Käyttöpaine min./max. -0,95 bar / 16 bar Venttiilipaikkojen lukumäärä 1 Suunta pneum. liitäntä (1) Suunta pneum. liitäntä (3,5) Suunta pneum. liitäntä (2,4) Suunta pneum. liitäntä (12) Suunta pneum. liitäntä (14) Ilmaus (3,5) Kiinnitetyllä tuuletuksella (3/5) Liitännät erillään Materiaalit: Alumiinipainevalu

7 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 7 Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Sarjan HV venttiilejä käytettäessä ympäristön lämpötila on -25 C C ja aineen lämpötila -25 C C. Sarjan HV venttiileille ei sallita päinvastaista paineensyöttöä. ISO 3 G 1/2 G 1/2 G 1/2 G 1/8 G 1/ Rakennekoko Paineilmaliitäntä Rasterikoko Materiaalinumero Tulo Lähtö Ilmaus Ilmauksen Ohjausliitäntä ohjausilma [1] [2 / 4] [3 / 5] [12] [14] Materiaalinumero Paino ,34 [kg] Mitat millimetreissä H4 H5 H3 D1 H3 L1 L D2 L3 L4 D D3 L5 L6 H2 B1 H1 D581_140 Materiaalinumero B1 H1 H2 H3 H4 H5 D1 D2 *) D3 *) L1 L2 L ,6 G 1/2 G 1/ Materiaalinumero L4 L5 L6 Paino kg *) Liitännät ,34

8 8 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 1/2 Normit ISO , ISO 3 Ympäristölämpötila min./maks. +10 C / +200 C Keskilämpötila min./maks. +10 C / +120 C Keski Paineilma Käyttöpaine min./max. 4 bar / 10 bar Kiinnitysruuvi Ulkokuusiokanta Suunta pneum. liitäntä (1) Suunta pneum. liitäntä (3,5) Ilmaus (3,5) Kiinnitetyllä tuuletuksella (3/5) Liitännät erillään Materiaalit: Tiivisteet Alumiini Akryylinitriili-butadieeni-kautsukki Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Voidaan asentaa suoraan Krustenbrecher-sylinteriin (Ø 160 ja Ø 200), jossa on integroitu venttiili ISO , koko 3. Optimoitu metallinkäsittelyteollisuutta varten. Rakennekoko Paineilmaliitäntä Paino Materiaalinumero Tulo Lähtö Ilmaus [1] [2 / 4] [3 / 5] [kg] ISO 3 G 1/2 G 1/2 G 1/2 1 R424B12368 Toimitus sis. tiivisteen ja kiinnitysruuvin

9 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 9 Mitat millimetreissä 159 3x G1/2 2 G1/ G3/ Normi: ISO Rakennekoko: ISO 3 Paineilmaliitäntä lähtö: G 3/4-3/4-14 PTF Normit ISO , ISO 3 Ympäristölämpötila min./maks. +10 C / +200 C Keskilämpötila min./maks. +10 C / +120 C Keski Paineilma Käyttöpaine min./max. 4 bar / 10 bar Kiinnitysruuvi M8 Suunta pneum. liitäntä (1) Suunta pneum. liitäntä (3,5) Ilmaus (3,5) Kiinnitetyllä tuuletuksella (3/5) Liitännät erillään 22703_a Materiaalit: Alumiinipainevalu Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot.

10 10 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Rakennekoko Paineilmaliitäntä Paino Materiaalinumero Tulo Lähtö Ilmaus [1] [2 / 4] [3 / 5] [kg] ISO 3 G 3/4 G 3/4 G 3/4 R /2-14 NPTF 1/2-14 NPTF 1/2-14 NPTF 0,54 R /4-14 PTF 3/4-14 PTF 3/4-14 PTF R Mitat millimetreissä ) Liitännät [1,3,5, 2, 4 ] 2) Liitännät [12, 14] G 1/ Esiohjausventtiili, Sarja HV Normit ISO 3 Käyttöpaine min./max. 2 bar / 10 bar Ympäristölämpötila min./maks. +10 C / +120 C Keskilämpötila min./maks. +10 C / +120 C Keski Paineilma Hiukkaskoko maks. 5 µm Paineilman öljypitoisuus 0 mg/m³ - 5 mg/m³ Normaali sähköinen liitäntä CNOMO / NFE Suojausluokka Liitäntä IP65 Kytkentäaika 100 % Paino 0,18 kg Materiaalit: Pesä Tiivisteet Polyfenyleenisulfidi Fluorikautsukki

11 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset 11 Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Maks. ympäristön lämpötila: +180 C jatkuvan käytön kestäessä 1 tunnin ja enint C lepokäytön kestäessä 15 tuntia Mikäli ympäristön lämpötila on yli 120 C, päällekytkentäaika lyhenee 50 prosentilla. Käyttö jännite Jännite toleranssi Tehonotto DC AC 50 DC AC 50 DC AC 50 Pitoteho W VA VA 24 V % / +10% - - 2, V , V 110 V - -10% / +10% -10% / +10% - 5 4,2-110 V 110 V ,2-230 V 230 V - -10% / +10% -10% / +10% 6 5 4,2-220 V 220 V ,2 KK Käyttöjännite Tehonotto Pitoteho Pitoteho Materiaalinumero DC AC 50 DC AC 50 [W] [VA] [VA] - 24 V - - 2,4 - - R424B V - - 6,5 - - R424B V 110 V - 5 4,2 R424B V 110 V - 5 4,2 R424B V 230 V 6 5 4,2 R424B V 220 V - 5 4,2 R424B13059

12 12 Suuntaventtiilit Sähköiset ohjaukset, standardin mukaiset Mitat 1 2,6 2 4, ,5 Ø4, , ) Kiristysmomentti: 0,8 Nm ±0,01 2) Kiristysmomentti: 0,4 Nm ±0,01 Toimitussisältö: paineliitäntä, fluoripolymeeriletku Ø6x

13 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax Lisää osoitteita on sivulla Kuvattuja AVENTICS-tuotteita saa käyttää ainoastaan teollisuuden tarkoituksiin. Koko tuotedokumentaatio on luettava huolellisesti läpi ennen tuotteen käyttöä. Käyttömaan kaikkia voimassa olevia määräyksiä ja lakeja on noudatettava. Kun tuote sisällytetään sovelluksiin, on noudatettava laitteiston valmistajan antamia, tuotteiden turvallista käyttöä koskevia ohjeita. Ilmoitetut tiedot ovat pelkkiä tuotteiden kuvauksia. Ilmoitettujen tietojen perusteella ei voi olettaa tuotteiden tiettyjä ominaisuuksia tai soveltuvuutta tiettyihin käyttötarkoituksiin. Ne eivät myöskään vapauta käyttäjää velvollisuudesta suorittaa omia arviointeja ja tarkastuksia. On huomattava, että tuotteet ovat normaalin kulumis- ja vanhenemisprosessin alaisia Etusivulla näkyy esimerkkikonfigurointi. Toimitettava tuote voi siten poiketa kuvassa olevasta. Oikeus muutoksiin pidätetään. AVENTICS S.à r.l., myös suojaoikeustapauksissa. Kaikkeen käyttöön, kuten kopiointiin ja edelleenluovuttamiseen, on saatava meltä lupa. Online-PDF
