MARJA-VANTAAN KESKUSTA, MESSUALUE HULEVEDEN HALLINNAN PERIAATTEELLISET ESIMERKIT

Transkriptio

1 MARJA-VANTAAN KESKUSTA, MESSUALUE

2 Julkaisija: Toimittajat: Taitto: Kuvat ja piirrokset: Pohjakartat ja kaavat Vantaan kaupunki Ramboll Finland Oy, Nuotio Aino-Kaisa ja Hanna-Leena Ventin Ramboll Finland Oy, Nuoramo Aija Ramboll Finland Oy, Nuotio Aino-Kaisa Iskala, Tiina Chelsea Flower Show Ideoita Suomalaisiin puutarhoihin. Iskala, Tiina Chelsean Puutarhanäyttely. Ideoita puutarhaan. Vantaan kaupunki

3 SISÄLLYSLUETTELO 1 Johdanto Työn tavoitteet ja sisältö 1.2 Työryhmä 6.4 Kaupunkipientalo -kortteli Hulevesialtaat Viherkatto Tulvatilannetarkastelu 2 Lähtökohdat Vantaan hulevesiohjelma 2.2 Muut lähtökohdat 3 Suunnittelualue ja sen nykytila Suunnittelualue 3.2 Valuma-alueet ja -reitit 3.3 Maaperä ja pinnanmuodot 4 Suunnitellun maankäytön vaikutukset vesitalouteen Tuleva maankäyttö ja sen vaikutukset 4.2 Tarkasteltavat esimerkkikorttelit ja kadut 4.3 Maankäytön aiheuttamat muutokset esimerkki kortteleissa 5 Hulevesien hallinnan tavoitteet ja periaatteet korttelialueilla Yleiset periaatteet 5.2 Suositeltavat menetelmät 6 Esimerkkikorttelien ja tonttien hulevesitarkastelu Kerrostalokortteli Viherkatot Hulevesipainanteet Ylimitoitetut sadevesiviemärit padotuskaivolla Hulevesitynnyri Tulvatilannetarkastelu 6.2 Pientalotontti A (575 m 2 ) Läpäisevät päällysteet ja päällystetyn pinnan minimoiminen Hulevesiallas Kastelutynnyri Viherkatto Tulvatilannetarkastelu 6.3 Pientalotontti B (670 m 2 ) Läpäisevät päällysteet ja päällystetyn pinnan minimoiminen Hulevesiallas Kastelutynnyri Viherkatto Tulvatilannetarkastelu 7 Hulevesien hallinnan tavoitteet ja periaatteet katualueilla Yleiset periaatteet 7.2 Suositeltavat menetelmät Lapäisevät päällysteet Hulevesiä johtavat rakenteet Imeytys, suodatus ja viivytysrakenteet 8 Katualueiden hulevesien käsittely Tiikerinsilmän aukio Hulevesiallas Tulvatilannetarkastelu 8.2 Tiikerinsilmä Nurmipainanne 8.3 Savukvartsinkehä, osa A Hulevesiallas Tulvatilannetarkastelu 8.4 Savukvartsinkehä, osa B Hulevesiallas 8.5 Savukvartsinkehä, osa C ja aukio Hulevesiallas Tulvatilannetarkastelu 8.6 Savukvartsinkehä, osa D Kouru 8.7 Tiikerinsilmänpolku Kouru 8.8 Koillis-kaakkoissuuntainen kevyen liikenteen yhteys Tiikerinsilmän aukiolle Kouru 8.9 Lumikvartsinpolku Hulevesialtaat Tulvatilannetarkastelu 8.10 Ruusukvartsinkatu Hulevesialtaat 9 Johtopäätökset ja suositukset jatkosuunnitteluun Korttelikohtaisten hallintamenetelmien vaikutus 9.2 Hulevesirakenteiden huolto ja ylläpito 9.3 Jatkotoimenpiteitä Liitteet 28 Hulevesisuunnitelma 1:1000 Ympäristösuunnitelma 1:1000 3

4 1 JOHDANTO 1 JOHDANTO 1.1 Työn tavoitteet ja sisältö Suunnittelualueena on Marja-Vantaan ydinkeskus tan asemakaava ja asemakaavan muutoksen alue (Kivistö, kaavanumero ). Suunnittelualue on rajattu asuntomessukortteleihin ja Työn tavoitteena oli laatia huleveden hallinnan esimerkkejä seuraavissa valituissa kohteissa: pientalotontti kaupunkipientalokortteli kerrostalokortteli katualueet Kerrostalojen pysäköinti on järjestetty parkkitaloihin. Pientalojen autot pysäköidään pihassa. Kaupunkipientaloissa yksi auto pysäköidään pihassa ja toinen parkkitalossa. Työhön liittyvät suunnitelmat ja ohjeet: Työ on laadittu samanaikaisesti Marja-Vantaan keskustan katujen yleissuunnitelman kanssa. Marja-Vantaan keskusta-alueen tarkennettu hu le ve sisuunnitelma, FCG , päivitys syk syllä Marja-Vantaan keskustan maisemasuunnitelma, Näkymä mennessä ja päivitys Marja-Vantaan keskusta-alueen vesihuollon yleissuunnitelma, Pöyry Vesihuollon runkolinjojen rakennussuunnitelma. Pöyry, Työryhmä Hankkeen työryhmä oli seuraava: Vantaan kaupunki Marika Orava vesihuolto Riikka-Maija Pihlaja asemakaavoitus Lea Varpanen asemakaavoitus Anna-Riitta Kujala asemakaavoitus Hanna Keskinen maisemasuunnittelu Laura Muukka maisemasuunnittelu Susanna Koponen liikennesuunnittelu Ramboll Finland Oy Aino-Kaisa Nuotio maisemasuunnittelu Hanna-Leena Ventin vesihuolto Aija Nuoramo raportointi, taitto Huleveden hallinnan esimerkkien mitoitus Viivytysvaatimus 1 m 3 hulevettä / 100 m 2 tiivistä pintaa Tulvatarkastelu 30 mm ja 50 mm sateet vastaa 10 mm sadetta rankkuus 1 mm/min Vesijohtoverkon yleissuunnitelma. Pöyry, Marja-Vantaan messualueen toiminnallisen puiston suunnittelu. Sito Marja-Vantaan design manuaali. WSP, Ramboll Finland Oy Marja-Vantaan keskustan katujen yleissuunnitelma Jyrki Oinaanoja alue- ja kunnallistekniikka Mikko Siukkola alue- ja kunnallistekniikka Katja Virtala maisemasuunnittelu Elina Kalliala maisemasuunnittelu Työ käynnistettiin ja raporttiluonnos valmistui mennessä. 4 MARJA-VANTAAN KESKUSTA, MESSUALUE

5 LÄHTÖKOHDAT 2 2 LÄHTÖKOHDAT 2.1 Vantaan hulevesiohjelma Tämän työn yhtenä lähtökohtana on ollut Vantaan hulevesiohjelma. Hulevesiohjelman päätavoitteet on esitetty alla: 1. Hulevesien hallinnan parantaminen ja hulevesitulvien vähentäminen 2. Hulevesien laadun parantaminen ennen vastaanottavaan vesistöön laskemista 3. Kaupunkiluonnon monimuotoisuuden lisääminen 4. Pohjaveden laadun parantaminen ja pohjaveden pinnantason säilyttäminen 5. Vesialueiden arvostuksen nostaminen ja huleveden hyödyntäminen positiivisena resurssina 6. Toimiva viranomaisyhteistyö ja tiedonkulun parantaminen hulevesiasioissa 7. Vantaan hulevesiin liittyvän toimintamallin kehittäminen Hulevesiohjelmassa on määritelty hulevesien käsittelylle ja johtamiselle tärkeysjärjestys, miten tulee toimia. Prioriteetti järjestys on kuvattu alla: I Ensisijaisesti hulevedet käsitellään ja hyödynnetään syntypaikallaan. = hulevesien käyttö ja maahan imeyttäminen Esimerkit: sadevesilammet, imeytyspinnat, läpäisevät päällysteet, luonnonmaasto II Hulevedet johdetaan pois syntypaikaltaan suodattavalla ja hidastavalla järjestelmällä. = suodattaminen maassa ja maan pinnalla Esimerkit: suodatuskentät, pintavalutuskentät, kasvillisuuspainanteet, (tarvittaessa tekniset hulevesisuodattimet) III Hulevedet johdetaan pois syntypaikaltaan hulevesiviemärissä yleisillä alueilla sijaitseville hidastus- ja viivytysalueille ennen vesistöön johtamista. = viivyttäminen avouomissa Esimerkit: avouomastot, hulevesilammet ja kosteikot 2.2 Muut lähtökohdat Yhtenä lähtökohtana tälle suunnitelmalle on ollut FCG:n laatima Marja-Vantaan keskusta-alueen tarkennettu hulevesisuunnitelma. Siinä on suunniteltu tulva-allas Marja-Vantaan keskustan koillisreunalle. Marja-Vantaan messualueen hulevedet johdetaan tähän tulva-altaaseen. Allas on mitoitettu oletuksella, että sinne johdettavia hulevesiä on viivytetty jo niiden syntypaikalla mitoituksella 1 m 3 viivytystä / 100 m 2 päällystettyä pintaa kohti. Hulevesien hallinnan taustalla on myös suunnittelualueen tulvaherkkä purkuvesistö, Vantaanjoki, jossa on myös luontoarvoja. Lähtökohtana on täten tasata virtaamat suunnittelualueilta nykytilanteen tasolle. IV Hulevedet johdetaan hulevesiviemärissä suoraan vastaanottavaan vesistöön. 5

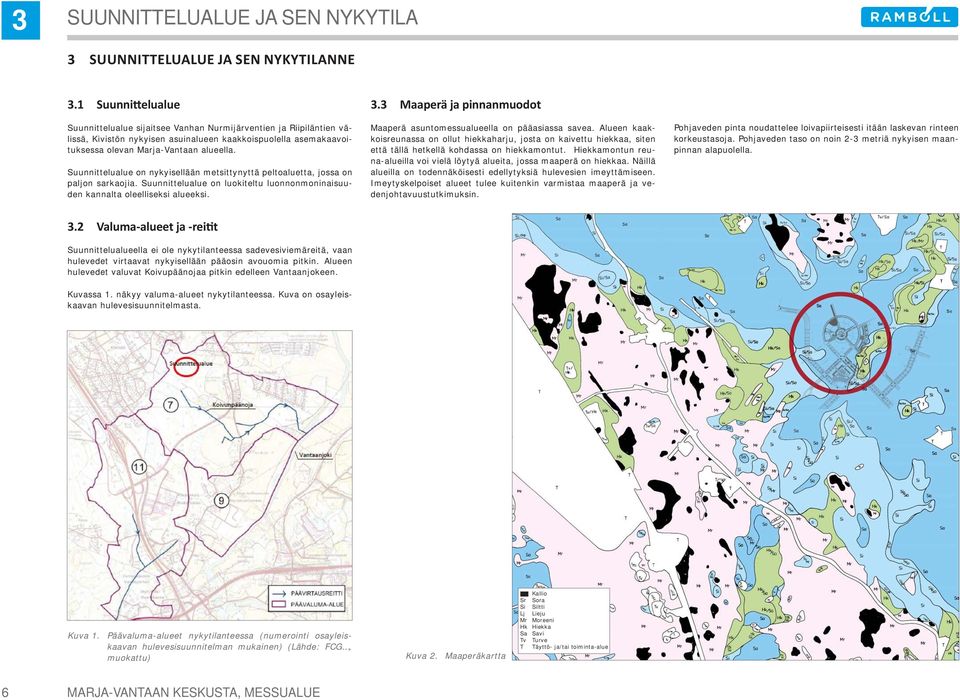

6 3 SUUNNITTELUALUE JA SEN NYKYTILA 3 SUUNNITTELUALUE JA SEN NYKYTILANNE 3.1 Suunnittelualue Suunnittelualue sijaitsee Vanhan Nurmijärventien ja Riipiläntien välissä, Kivistön nykyisen asuinalueen kaakkoispuolella asemakaavoituksessa olevan Marja-Vantaan alueella. Suunnittelualue on nykyisellään metsittynyttä peltoaluetta, jossa on paljon sarkaojia. Suunnittelualue on luokiteltu luonnonmoninaisuuden kannalta oleelliseksi alueeksi. 3.3 Maaperä ja pinnanmuodot Maaperä asuntomessualueella on pääasiassa savea. Alueen kaakkoisreunassa on ollut hiekkaharju, josta on kaivettu hiekkaa, siten että tällä hetkellä kohdassa on hiekkamontut. Hiekkamontun reuna-alueilla voi vielä löytyä alueita, jossa maaperä on hiekkaa. Näillä alueilla on todennäköisesti edellytyksiä hulevesien imeyttämiseen. Imeytyskelpoiset alueet tulee kuitenkin varmistaa maaperä ja vedenjohtavuustutkimuksin. Pohjaveden pinta noudattelee loivapiirteisesti itään laskevan rinteen korkeustasoja. Pohjaveden taso on noin 2-3 metriä nykyisen maanpinnan alapuolella. 3.2 Valuma-alueet ja -reitit Suunnittelualueella ei ole nykytilanteessa sadevesiviemäreitä, vaan hulevedet virtaavat nykyisellään pääosin avouomia pitkin. Alueen hulevedet valuvat Koivupäänojaa pitkin edelleen Vantaanjokeen. Kuvassa 1. näkyy valuma-alueet nykytilanteessa. Kuva on osayleiskaavan hulevesisuunnitelmasta. Kuva 1. Päävaluma-alueet nykytilanteessa (numerointi osayleiskaavan hulevesisuunnitelman mukainen) (Lähde: FCG, muokattu) Kuva 2. Maaperäkartta Sr Si Lj Mr Hk Sa Tv T Kallio Sora Siltti Lieju Moreeni Hiekka Savi Turve Täyttö- ja/tai toiminta-alue 6 MARJA-VANTAAN KESKUSTA, MESSUALUE

7 4 SUUNNITELLUN MAANKÄYTÖN VAIKUTUKSET VESITALOUTEEN SUUNNITELLUN MAANKÄYTÖN VAIKUTUKSET VESITALOUTEEN Tuleva maankäyttö ja sen vaikutukset Marja-Vantaa tulee olemaan merkittävä uusi asuin- ja työpaikkaalue pääkaupunkiseudulla. Sen on suunniteltu tarjoavan asuinmahdollisuuden asukkaalle ja edellytykset uudelle työpaikalle. Suunnittelualue tarkemmin sanottuna on Marja-Vantaan asuntomessualuetta. Asuntomessualue sijaitsee Marja-Vantaan keskustan koilliskulmassa ja on kooltaan noin 5-10 hehtaaria. (Kuva 3) Asuntomessut on tarkoitus pitää Vantaalla vuonna Suunnittelualue on rajattu messualueen kortteleihin ja Asemakaavan mukainen maankäyttö tulee lisäämään alueen hulevesivirtaamia, ellei näitä viivytetä. Marja-Vantaan läpi tulevaisuudessa kulkeva kehärata tulee muuttamaan nykyisten valuma-alueiden rajoja. Tämä ei kuitenkaan vaikuta messualueen hulevesien reitteihin. Aluetta rakennettaessa osavaluma-alueet kuitenkin muuttuvat rakennetun ympäristön pinnantasauksien myötä. Kuvassa 4 on esitetty aikaisemman asemaakaavaehdotuksen mukaiset osavaluma-alueet. Asemakaavaehdotus on muuttunut kuvassa olevasta, mutta siinä näkyy hulevesien tulva-allas, jonne suunnittelualueen hulevedet johdetaan. Kuvassa 4. näkyy Marja-Vantaan keskustan koillisreunalla hulevesien tulva-allas. Nykytilanteessa alue on viivyttänyt tehokkaasti hulevesiä, kun alue on ollut metsää ja hulevedet ovat kulkeneet avo-ojissa. Rakentamisen myötä tämä alueen hulevesivirtaamat tulevat kasvamaan reilusti. Vastaanottava vesistö, Vantaanjoki on tulvaherkkää aluetta ja sinne tulevia virtaamia ei tule kasvattaa. Tästä syystä Marja-Vantaalla ja täten myös messualueella on tärkeää, että syntyviä hulevesivirtaamia pidätetään ja viivytetään niiden syntypaikoilla, jotta alueen vesitase muuttuisi mahdollisimman vähän nykytilanteesta. Suunnittelualue tulee jakautumaan kahteen eri osavaluma-alueeseen. Osa messualueen hulevesistä johdetaan alueen itäreunaa pitkin avo-ojassa ja sadevesiviemärissä Marja-Vantaan keskustan itäosassa olevaan hulevesien tulva-altaaseen. Tulva-allas on mitoitettu sillä oletuksella, että hulevesien viivytystä on tehty jo korttelitasolla mitoituksella 1 m 3 hulevettä viivytetään / 100 m 2 päällystettyä pintaa. Toinen osa Messualueen hulevesistä johdetaan suunnittelualueen lounaisosasta Ruusukvartsinkadun alla kulkevaan sadevesiviemäriin, joka lopulta purkaa samaan hulevesien tulva-altaaseen kuin asuntomessualueen itäosan purkureitti. Tulva-altaasta hulevedet puretaan sadevesiviemäriä ja avo-ojaa pitkin Vantaanjokeen. Kuva 3. Asuntomessualue sijaitsee Marja-Vantaan koilliskulmassa. Lähde: Marja-Vantaan projekti Kuva 4. Mallinnetut pienvaluma-alueet 2010 (Lähde: FCG). Kuvaa on muokattu. 7

8 4 SUUNNITELLUN MAANKÄYTÖN VAIKUTUKSET VESITALOUTEEN 4.2 Tarkasteltavat esimerkkikorttelit ja kadut Tarkasteltavat esimerkkikorttelit on valittu siten, että ne edustavat mahdollisimman hyvin messualueen kortteleita yleisesti. Esimerkkikortteleiden 1, 2, 3 ja 4 sijainnit on esitetty kuvassa 5. 1 Pientalotontti A 2 Pientalotontti B 3 Kerrostalokortteli 4 Kaupunkipientalo -kortteli 4.3 Maankäytön aiheuttamat muutokset esimerkkikortteleissa Seuraavaksi on tarkasteltu valittujen esimerkkikortteleiden vaikutusta hulevesiin. Esimerkkikortteleiden tämänhetkiset valumakertoimet ja tulevan tilanteen valumakertoimet arvioitiin. Tulevan tilanteen valumakertoimia ei voitu vielä tietää tarkasti, koska tontin käyttöluonnokset olivat vasta karkealla tasolla, eikä esimerkiksi piha-alueilla käytetyiden päällystettyjenpintojen määrä ollut vielä tiedossa. Laskelmissa arvioitiin kullekin kohteelle valumakertoimet esimerkki toteutusratkaisuissa. Taulukossa 1 näkyy valumakertoimen muutos sekä kasvavat hulevesivirtaamamäärät kunkin esimerkkikorttelin kohdalla. Taulukko 1. Tonttien virtaamat nykytilanteessa sekä suunnitellussa tilanteessa mitoitussateella 150 l/(s*ha) Pientalotontti (A) 575 m 2 valumakerroin, nykyinen valumakerroin, tuleva virtaama, nykyinen (l/s) virtaama, tuleva (l/s) Esimerkkitapaus Esimerkkitapauksessa piha-alueesta 37 % on päällystettyä pintaa. 2 Pientalotontti (B) 670 m 2 valumakerroin, nykyinen valumakerroin, tuleva virtaama, nykyinen (l/s) virtaama, tuleva (l/s) Esimerkkitapaus Esimerkkitapauksessa piha-alueesta 25 % on päällystettyä pintaa. Kerrostalokortteli m 2 valumakerroin, nykyinen valumakerroin, tuleva virtaama, nykyinen (l/s) virtaama, tuleva (l/s) Esimerkkitapaus Esimerkkitapauksessa piha-alueesta 50 % on päällystettyä pintaa. Kaupunkipientalo -kortteli m 2 valumakerroin, nykyinen valumakerroin, tuleva virtaama, nykyinen (l/s) virtaama, tuleva (l/s) Esimerkkitapaus Esimerkkitapauksessa piha-alueista päällystettyä pintaa noin 46 %. 3 Katualueet valumakerroin, m 2 nykyinen valumakerroin, tuleva virtaama, nykyinen (l/s) virtaama, tuleva (l/s) Kuva 5. Esimerkkikortteleiden sijainti. 8 MARJA-VANTAAN KESKUSTA, MESSUALUE

9 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA 5 5 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA 5.1 Yleiset periaatteet Hulevesiä tulee viivyttää niiden syntypaikoilla, jotta ongelmat eivät moninkertaistu alavirran puolella. Hulevesien hallinnalla pyritään siihen, että alueen vesitase ei merkittävästi muutu maankäytön muutoksesta huolimatta. Hulevesien hallinnan tavoitteena niiden syntylähteillä korttelialueella on hulevesien määrän ja laadullisen kuormituksen vähentäminen sekä hulevesien viivyttäminen korttelialueilla. Hulevesien syntylähteillä tehtävät toimenpiteet painottuvat hulevesien määrän vähentämiseen ja ehkäisyyn sekä pienten ja keskisuurten sateiden aiheuttamien hulevesivirtaamien hallitsemiseen hajautetuin, luonnonmukaisen kaltaisin toimenpitein lähellä hulevesien syntypaikkaa luontevana osana korttelin rakentamisratkaisua. Hulevesienhallintaratkaisuissa on otettu huomioon messualueella tavoiteltu laadukas, vehreä ja luonnonmukainen yleisilma. Hulevesien määrää korttelialueilla vähennetään käyttämällä mahdollisimman paljon läpäiseviä päällysteitä ja monikerroksellista vettä hyödyntävää ja pidättävää kasvillisuutta. Lisäksi hulevesiä voidaan hyötykäyttää kastelu-, pesu-, tai huuhteluvetenä. Viherkatot ovat tehokas tapa vähentää hulevesivirtaamia. Ohutrakenteinen viherkatto pidättää laskennallisesti noin % vuotuisista katolle kohdistuvista virtaamista. Suunnitteluratkaisuilla on keskeinen merkitys päällystettyjen alueiden määrään. Kolmikerroksisissa taloissa sekä kerrostaloissa (jos ei läpitalon huoneistoja) pelastusreittien huolellisella suunnittelulla on keskeinen merkitys päällystettyjen pintojen määrään. Pelastusreitit, joiden leveys on vähintään 3,5 metriä (kaarteissa tätä enemmän) tulee olla päällystettyä kovaa pintaa, samoin kuin pelastuspaikat ainakin pelastusajoneuvon tukijalkojen osalta. Päällystemateriaaleissa tulee suosia vettä läpäiseviä päällysteitä. Tonttialueilla liikennöinti suunnitellaan siten, että pelastusreittejä voidaan hyödyntää liikennöintiin ja vältytään ylimääräisiltä päällystetyiltä reiteiltä. Pelastustiet on kuitenkin aina oltava vapaina pelastuskäyttöön. 5.2 Suositeltavat menetelmät Hulevesien hallinnan suositeltavia menetelmiä korttelialueilla ovat esimerkiksi hulevesipainanteet, imeytyskaistat, viherkatot, vettäläpäisevät pinnat ja rakennetut hulevesialtaat. Enemmän tilaa vaativia biopidätys- ja suodatusalueita eli ns. sadepuutarhoja voidaan rakentaa suuremmilla pihoilla. Hulevesiä on suositeltavaa johtaa maanpinnan päällä avo-ojissa ja pintakouruissa niin paljon kuin mahdollista. Tällöin hulevesiä saadaan johdettua hulevesialtaisiin ja muihin viivytysratkaisuihin. Tonteilla voidaan joutua turvautumaan osittain myös maanalaisiin viivytysrakenteisiin. Tällaisia ovat mm. hulevesikasetit, maanalaiset säiliöt tai ylimitoitettu sadevesiputkiston ja padottavankaivon yhdistelmä. Maanalaiset viivytysjärjestelmissä voi ongelmaksi tulla korkeustasot. Maanalaisissa hulevesien viivytysjärjestelmissä tulee aina tarkistaa, että järjestelmästä päästään purkamaan vedet sadevesiviemäriin tai muuhun vastaavaan. Hulevesien imeyttävissä ja viivyttävissä ratkaisuissa tulee huomioida Suomen rakentamismääräykset. Hulevesialtaiden tulee olla vähintään kolmen metrin etäisyydellä rakennuksesta ja maan pinnan kaltevuuden tulee olla kolmen metrin matkalla vähintään 5% rakennuksesta poispäin, jotta hulevedet eivät ohjaudu rakennuksen perustuksiin. Muussa tapauksessa rakennuksen perustusten tulee olla vesieristettyjä. Lisäksi hulevesiaihe voidaan tiivistää vettä läpäisemättömäksi niillä osuuksilla, joissa kolmen metrin etäisyysvaatimus rakennukseen ei täyty. Hulevesien imeyttäminen edellyttää yleensä maaperältään vähintään kohtuullista läpäisevyyttä. Marja-Vantaan keskustan messualueella maaperä on pääasiassa savea. Tällaiseen maaperään hulevesien imeyttäminen ei onnistu. Hulevesien imeyttäminen on mahdollista Marja-Vantaan keskustan savipitoisilla alueilla, vain kun rakenne varustetaan salaojilla, jolloin se toimii osittain imeyttävänä ja osittain suodattavana. Imeytysrakenne vaatii esimerkiksi sepelikerroksen tai muun vettä läpäisevän kerroksen. Hulevesiä imeyttävien rakenteiden pohjasta tulee olla riittävä etäisyys pohjaveteen (suositus on noin metri). Tämä vaatimus täyttyy Marja-Vantaan keskustan alueella, jossa pohjaveden pinta on noin 2-3 metrin syvyydessä maan pinnasta. Kortteleiden pysäköintialueiden ja liikennöityjen alueiden päällysteiltä tulevat hulevedet sisältävät yleensä paljon kiintoainesta ja siihen sitoutuneita haitta-aineksia, joten ne on syytä ohjata pintavalutuksen tai nurmipintaisen painanteen kautta varsinaiseen hulevettä pidättävään, suodattavaan tai imeyttävään rakenteeseen. Kuva 6. Katujen tasausluonnos ja tasauksen mukaiset valuma-alueiden rajat. 9

10 5 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA Kuva 7. Nurmisaumainen betonikiveys toimii läpäisevänä päällysteenä. Kuva 9. Esimerkki biopidätysalueen rakenteesta. Rakennetta käytettiin STORM- WATER-tutkimuksen koelysimetrien rakenteena. Tutkimuksessa selvitettiin biosuodatinten toimintaa suomalaisissa olosuhteissa. Kuva 8. Tyyppikuva biosuodatuksen toiminnasta ja johtamis- ja ylivuotojärjestelyistä. Kuva 10. Tyyppikuva viherkaton rakenteesta ja toiminnasta. Vesi imeytyy kasvualustaan ja johtuu hitaasti salaojakerrosta myöten vesikouruihin. Mahdollinen imeytymätön vesi valuu vesikouruun kasvillisuuden pintaa pitkin. 10 MARJA-VANTAAN KESKUSTA, MESSUALUE

11 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELUT 6 Kuva 11. Kasvualustasta ja katon kantavuudesta riippuen viherkatolla voi olla runsastakin kasvillisuutta ja istutuksia tai katto voi olla yksinkertainen vihreä sammal-maksaruohokatto. Vasemmalla autotallin katto Espoossa, oikealla Gävlen kirjasto Ruotsissa. Kuva 12. Hulevesiä voidaan hyödyntää vesiaiheina tiiviissäkin ympäristöissä. 11

12 6 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELU 6 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELU Hulevesien korttelikohtaisessa tarkastelussa on käytetty asemakaavaehdotuksen pohjaa, joka on päivätty Viivytystarpeiden mitoitus Viivytystarpeet on laskettu mitoituksella 1 m 3 huleveden viivytystilavuus / 100 m 2 päällystetty pinta. 6.1 Kerrostalokortteli Kerrostalokortteli Tasaustarve (m 3 ) Esimerkkitapaus rakennus rakennus rakennus rakennus 4, viherkatto 0 piha-alue (kivituhka) 11.4 piha-alue (asfaltti) 16.2 Yhteensä 31.5 (36.3) Kerrostalokorttelin suurimman tasaustarpeen muodostaa piha-alue, jos se on päällystetty vettä läpäisemättömällä pinnalla. Hulevesimääriin voidaan vaikuttaa korttelitasolla huomattavasti pintamateriaalien valinnoilla. Leikkipaikan turva-alustana pihalla voidaan esimerkiksi käyttää vettä läpäisevää turva-alustaa ja osa päällysteistä korvata esimerkiksi nurmisaumaisella betonikiveyksellä. Lumikvarsinpolun puolella pensasaidalla aidatut piha-alueet kallistuvat Lumikvartsinpolun suuntaan. Vain oleskelupaikoilla käytetään päällystettyä pintaa ja muutoin suositaan monikerroksellista kasvillisuutta kuten maanpeiteperennoja ja yksittäisiä pensaita. Niiltä osin kuin hulevedet eivät imeydy etupihoille, niiden sallitaan valua Lumikvartsinpolun hulevesialtaisiin. LUMIKVARTSINPOLKU Esimerkkitonttiratkaisussa hulevesivirtaamien tasaus on hoidettu hulevesipainanteilla, viherkatoilla, ylimitoitetulla sadevesiviemäreillä ja mahdollisesti yhden pyörävaraston osalta räystään alle sijoitettavalla säiliöllä. Taulukossa 2 on eritelty kerrostalokorttelin taloyhtiökohtaiset hulevesien tasaustarpeet. Laskelmissa on oletettu, että kerrostalokorttelin sisäpihalla sijaitsevan leikkipaikan pintamateriaali on vettä läpäisevää. RUUSUKVARTSINKATU 12 MARJA-VANTAAN KESKUSTA, MESSUALUE

13 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELUT 6 Taulukko 2. Kerrostalokorttelin taloyhtiöiden hulevesien viivytystarpeet. Taloyhtiöt Kattovesien tasaustarve Piha-alueen tasaustarve Kivituhkapiha Asfalttipiha Hulevesien viivytystarve yhteensä 8.5 m m m m m m m m Viherkatot Kerrostalokorttelin matalimmalle talolle on ehdotettu viherkattoa. Tämä antaisi korkeampiin taloihin vehreän näkymän. Ohutrakenteiset viherkatot ovat yleensä kasvillisuusmatoista toteutettuja kattoja. Kattoviheralueet voivat olla myös rakennettuja yhtenäisiä altaita, joissa esimerkiksi hyötykasvien viljeleminen ja kasvattaminen on mahdollista Hulevesitynnyri Pyörävarastojen vieressä olevalle viljelypalstalle saataisiin kerättyä sadevettä kasteluvedeksi esimerkiksi pyörävaraston räystään alle sijoitetulla tynnyrillä. Tynnyristä ylivaluvat vedet johdettaisiin hulevesipainanteeseen pinnantasausten ja kourujen avulla. Tynnyri tulisi välillä tyhjentää, jotta tynnyrin vesi vaihtuisi, ja viivytystilavuutta olisi käytössä uusia sateita varten Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 95 m 3 50 mm 158 m 3 Tulvatilanteessa (50 mm sade) kerrostalokorttelin alueelle kertyvä vesimäärä on 158 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 30 m 3 vettä, joten pihalle lammikoituu tällöin noin 128 m 3 vettä. Kuvassa 13 (s. 19) tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus on kerrostalokorttelissa keskimäärin 8 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tontin rakennukset tulee olla korkeammalla kuin muu piha-alue. Tällöin tulvatilanteessa lammikot eivät vahingoita rakennuksia. Viherkattoa on ehdotettu myös pyörävarastojen katoille. Kerrostalokorttelin piha-alueelle ei mahdu juurikaan nurmikkoalueita, joten pyörävarastojen katot tuovat sopivasti lisämahdollisuuksia kasvillisuuden käyttämiselle Hulevesipainanteet Kerrostalojen kattovedet ja piha-alueen hulevedet johdetaan aina kuin mahdollista hulevesipainanteisiin, jotka on muotoilu siten, että sateenaikana näille alueille muodostuu hallittu vesipinta, joka sateen loputtua tyhjenee. Esimerkkitontin ratkaisussa on ehdotettu 7 kappaletta pieniä hulevesipainanteita, joiden tilavuus on 1-4 m 3 ja yhteistilavuus on noin 12 m 3. Kerrostalokorttelin hulevesien viivytystarve on 38 m 3, joten maan päällisillä hulevesipainanteilla, ei saada täytettyä kokonaan viivytysvaatimusta Ylimitoitetut sadevesiviemärit padotuskaivolla Viherkattojen ja hulevesipainanteiden lisäksi kerrostalokorttelin hulevedet johdetaan pois sadevesiviemärissä, joka on tarvittavalta matkalta ylimitoitettu. Sadevesiviemärin loppupäähän tulee kaivo, josta lähtee pieni purkuputki tai vaihtoehtoisesti kaivoon tulee jokin muu padottava rakenne. Padotuskaivo padottaa hulevesiä ylimitoitettuun sadevesiviemäriin ja tontilta lähtevä hulevesivirtaama täyttää tarvitun viivytystarpeen. 13

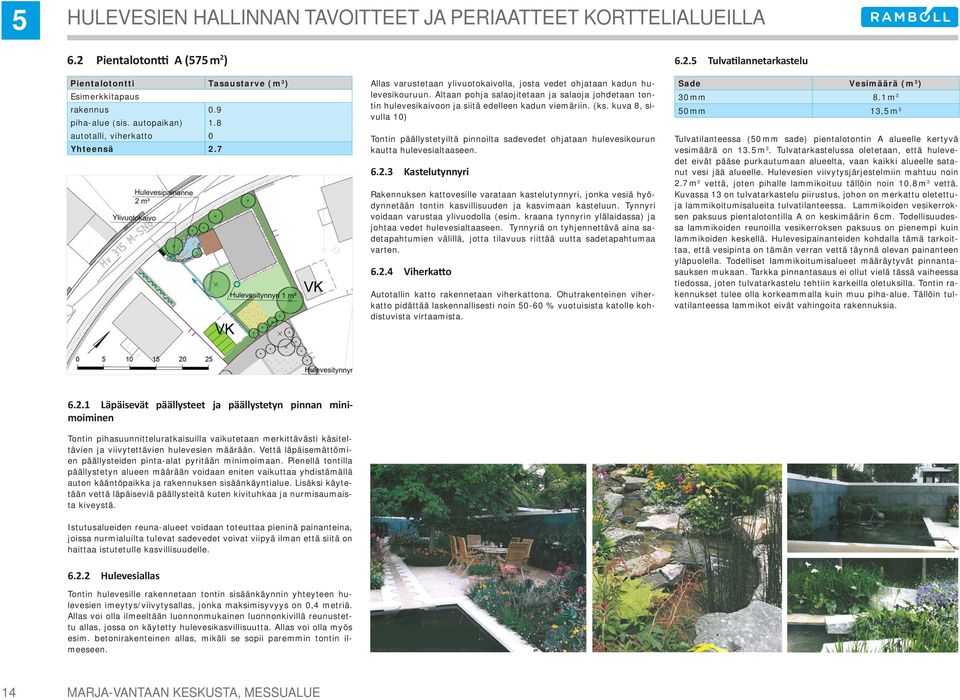

14 5 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA 6.2 Pientalotontti A (575 m 2 ) Pientalotontti Tasaustarve (m 3 ) Esimerkkitapaus rakennus 0.9 piha-alue (sis. autopaikan) 1.8 autotalli, viherkatto 0 Yhteensä 2.7 Allas varustetaan ylivuotokaivolla, josta vedet ohjataan kadun hulevesikouruun. Altaan pohja salaojitetaan ja salaoja johdetaan tontin hulevesikaivoon ja siitä edelleen kadun viemäriin. (ks. kuva 8, sivulla 10) Tontin päällystetyiltä pinnoilta sadevedet ohjataan hulevesikourun kautta hulevesialtaaseen Kastelutynnyri Rakennuksen kattovesille varataan kastelutynnyri, jonka vesiä hyödynnetään tontin kasvillisuuden ja kasvimaan kasteluun. Tynnyri voidaan varustaa ylivuodolla (esim. kraana tynnyrin ylälaidassa) ja johtaa vedet hulevesialtaaseen. Tynnyriä on tyhjennettävä aina sadetapahtumien välillä, jotta tilavuus riittää uutta sadetapahtumaa varten Viherkatto Autotallin katto rakennetaan viherkattona. Ohutrakenteinen viherkatto pidättää laskennallisesti noin % vuotuisista katolle kohdistuvista virtaamista Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 8.1 m 3 50 mm 13,5 m 3 Tulvatilanteessa (50 mm sade) pientalotontin A alueelle kertyvä vesimäärä on 13.5 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 2.7 m 3 vettä, joten pihalle lammikoituu tällöin noin 10.8 m 3 vettä. Kuvassa 13 on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus pientalotontilla A on keskimäärin 6 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tontin rakennukset tulee olla korkeammalla kuin muu piha-alue. Tällöin tulvatilanteessa lammikot eivät vahingoita rakennuksia Läpäisevät päällysteet ja päällystetyn pinnan minimoiminen Tontin pihasuunnitteluratkaisuilla vaikutetaan merkittävästi käsiteltävien ja viivytettävien hulevesien määrään. Vettä läpäisemättömien päällysteiden pinta-alat pyritään minimoimaan. Pienellä tontilla päällystetyn alueen määrään voidaan eniten vaikuttaa yhdistämällä auton kääntöpaikka ja rakennuksen sisäänkäyntialue. Lisäksi käytetään vettä läpäiseviä päällysteitä kuten kivituhkaa ja nurmisaumaista kiveystä. Istutusalueiden reuna-alueet voidaan toteuttaa pieninä painanteina, joissa nurmialuilta tulevat sadevedet voivat viipyä ilman että siitä on haittaa istutetulle kasvillisuudelle Hulevesiallas Tontin hulevesille rakennetaan tontin sisäänkäynnin yhteyteen hulevesien imeytys/viivytysallas, jonka maksimisyvyys on 0,4 metriä. Allas voi olla ilmeeltään luonnonmukainen luonnonkivillä reunustettu allas, jossa on käytetty hulevesikasvillisuutta. Allas voi olla myös esim. betonirakenteinen allas, mikäli se sopii paremmin tontin ilmeeseen. 14 MARJA-VANTAAN KESKUSTA, MESSUALUE

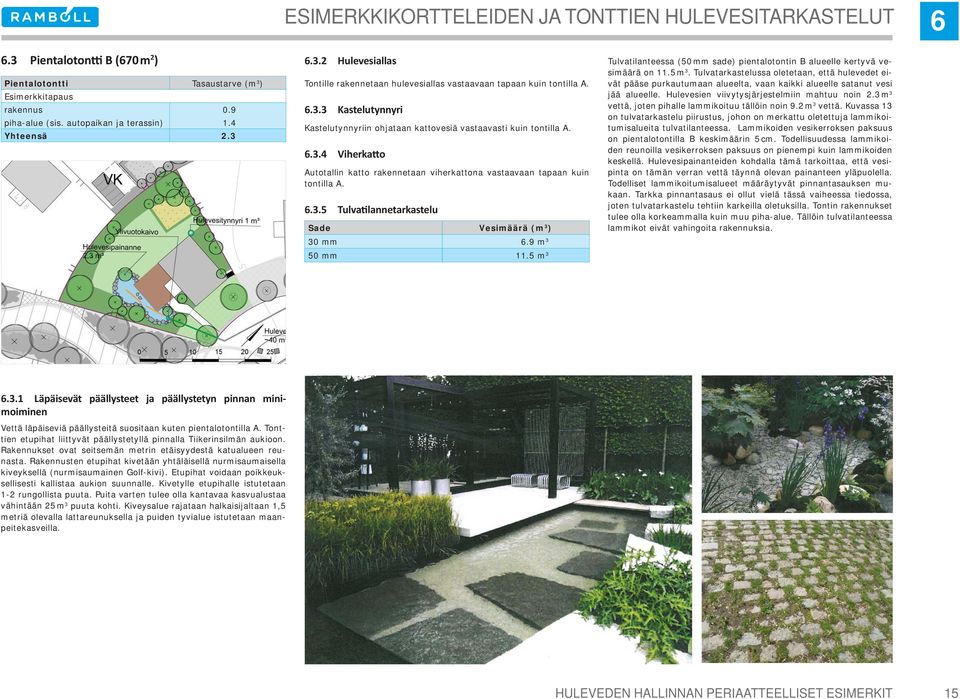

15 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELUT Pientalotontti B (670 m 2 ) Pientalotontti Tasaustarve (m 3 ) Esimerkkitapaus rakennus 0.9 piha-alue (sis. autopaikan ja terassin) 1.4 Yhteensä Hulevesiallas Tontille rakennetaan hulevesiallas vastaavaan tapaan kuin tontilla A Kastelutynnyri Kastelutynnyriin ohjataan kattovesiä vastaavasti kuin tontilla A Viherkatto Autotallin katto rakennetaan viherkattona vastaavaan tapaan kuin tontilla A Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 6.9 m 3 50 mm 11.5 m 3 Tulvatilanteessa (50 mm sade) pientalotontin B alueelle kertyvä vesimäärä on 11.5 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 2.3 m 3 vettä, joten pihalle lammikoituu tällöin noin 9.2 m 3 vettä. Kuvassa 13 on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus on pientalotontilla B keskimäärin 5 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tontin rakennukset tulee olla korkeammalla kuin muu piha-alue. Tällöin tulvatilanteessa lammikot eivät vahingoita rakennuksia Läpäisevät päällysteet ja päällystetyn pinnan minimoiminen Vettä läpäiseviä päällysteitä suositaan kuten pientalotontilla A. Tonttien etupihat liittyvät päällystetyllä pinnalla Tiikerinsilmän aukioon. Rakennukset ovat seitsemän metrin etäisyydestä katualueen reunasta. Rakennusten etupihat kivetään yhtäläisellä nurmisaumaisella kiveyksellä (nurmisaumainen Golf-kivi). Etupihat voidaan poikkeuksellisesti kallistaa aukion suunnalle. Kivetylle etupihalle istutetaan 1-2 rungollista puuta. Puita varten tulee olla kantavaa kasvualustaa vähintään 25 m 3 puuta kohti. Kiveysalue rajataan halkaisijaltaan 1,5 metriä olevalla lattareunuksella ja puiden tyvialue istutetaan maanpeitekasveilla. 15

16 5 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA 6.4 Kaupunkipientalo -kortteli Kaupunkipientalo -kortteli Tasaustarve (m 3 ) Esimerkkitapaus rakennus 1 (4 kpl), viherkatto 0 (ilman viherkattoa 0.7/rak.) rakennus 2 (2 kpl), viherkatto 0 (ilman viherkattoa 0.6/rak.) rakennus rakennus piha-alue, kivituhka 5.5 parkkialueet, nurmikivi 4.3 Yhteensä Hulevesialtaat Kaupunkipientalo -korttelissa maan pinta laskee koillisesta länteen päin aina Tiikerinsilmäkadun hulevesipainanteeseen. Tiikerinsilmäkatu toimii yhtenä alueen tulvareiteistä. Tasausluonnoksen mukaan maanpinnan tasaus tulee muuttumaan nykytilanteesta. Rakennetussa tilanteessa Kaupunkipientalo -korttelissa maanpinta laskee koillisesta lounaaseen. Kaupunkipientalo -korttelin keskellä sijaitsevalta nurmisaumaiselta kivipäällysteeltä vedet johdetaan ritiläkantisen kourun avulla erillistalojen väliin rakennettavaan laajempaan hulevesialtaaseen. Tähän altaaseen hulevesiä johdetaan lisäksi tontin itäosasta käytävän reunaan rakennetussa avopainanteessa / kourussa. Hulevesialtaasta vedet johdetaan painanteessa Tiikerinsilmä-kadun painanteeseen. Rakennuksen välillä painannetta voidaan laajentaa laajemmaksi alueeksi. Huomioitavaa on, että hulevesiaiheen tulee olla vähintään 3 metrin päässä rakennuksen seinälinjasta. Rakennusten kohdalla tilaa ei ole käytettävissä näin paljon ja tästä syystä rakennusten vieressä hulevedet johdetaan joko syvemmässä avokourussa tai esimerkiksi bentoniittimatolla eristetyssä nurmipainanteessa. Hulevesialtaat varustetaan ylivuotokaivolla, josta vedet johdetaan sadevesiviemäriin. Kaupunkipientalo -korttelin keskellä on sadevesikaivo, jonka kautta hulevedet johdetaan pois tontilta poikkeustilanteessa, esim. jos hulevesikourut ovat jäässä. Käytäviltä hulevedet johdetaan kourun avulla avopainanteisiin ja hulevesialtaisiin Viherkatto Korttelissa olevien matalampien erillistalojen ja autokatosten katot rakennetaan viherkattoina. Ohutrakenteinen viherkatto pidättää laskennallisesti noin % vuotuisista katolle kohdistuvista virtaamista. 16 MARJA-VANTAAN KESKUSTA, MESSUALUE

17 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 40.1 m 3 50 mm 83.5 m 3 Tulvatilanteessa (50 mm sade) kaupunkipientalokorttelin alueelle kertyvä vesimäärä on 83.5 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 16.7 m 3 vettä, joten pihalle lammikoituu tällöin noin 66.8 m 3 vettä. Kuvassa 13 (s. 19) on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus piirustuksessa esitetyillä alueilla on kaupunkipientalokorttelissa keskimäärin 7 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tontin rakennukset tulee olla korkeammalla kuin muu piha-alue. Tällöin tulvatilanteessa lammikot eivät vahingoita rakennuksia. 17

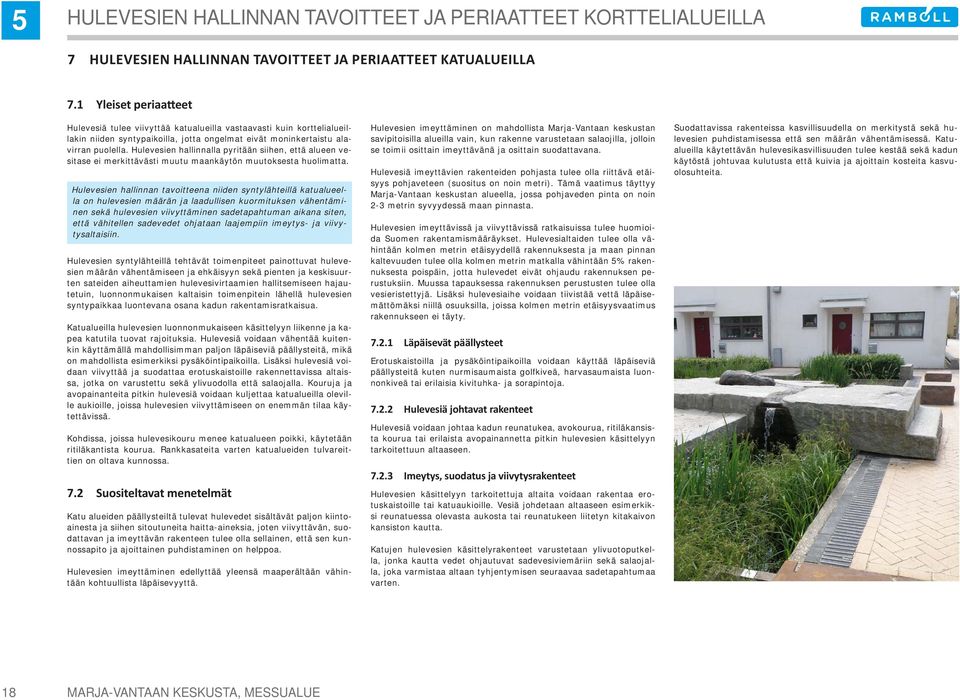

18 5 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KORTTELIALUEILLA 7 HULEVESIEN HALLINNAN TAVOITTEET JA PERIAATTEET KATUALUEILLA 7.1 Yleiset periaatteet Hulevesiä tulee viivyttää katualueilla vastaavasti kuin korttelialueillakin niiden syntypaikoilla, jotta ongelmat eivät moninkertaistu alavirran puolella. Hulevesien hallinnalla pyritään siihen, että alueen vesitase ei merkittävästi muutu maankäytön muutoksesta huolimatta. Hulevesien hallinnan tavoitteena niiden syntylähteillä katualueella on hulevesien määrän ja laadullisen kuormituksen vähentäminen sekä hulevesien viivyttäminen sadetapahtuman aikana siten, että vähitellen sadevedet ohjataan laajempiin imeytys- ja viivytysaltaisiin. Hulevesien syntylähteillä tehtävät toimenpiteet painottuvat hulevesien määrän vähentämiseen ja ehkäisyyn sekä pienten ja keskisuurten sateiden aiheuttamien hulevesivirtaamien hallitsemiseen hajautetuin, luonnonmukaisen kaltaisin toimenpitein lähellä hulevesien syntypaikkaa luontevana osana kadun rakentamisratkaisua. Katualueilla hulevesien luonnonmukaiseen käsittelyyn liikenne ja kapea katutila tuovat rajoituksia. Hulevesiä voidaan vähentää kuitenkin käyttämällä mahdollisimman paljon läpäiseviä päällysteitä, mikä on mahdollista esimerkiksi pysäköintipaikoilla. Lisäksi hulevesiä voidaan viivyttää ja suodattaa erotuskaistoille rakennettavissa altaissa, jotka on varustettu sekä ylivuodolla että salaojalla. Kouruja ja avopainanteita pitkin hulevesiä voidaan kuljettaa katualueilla oleville aukioille, joissa hulevesien viivyttämiseen on enemmän tilaa käytettävissä. Kohdissa, joissa hulevesikouru menee katualueen poikki, käytetään ritiläkantista kourua. Rankkasateita varten katualueiden tulvareittien on oltava kunnossa. 7.2 Suositeltavat menetelmät Katu alueiden päällysteiltä tulevat hulevedet sisältävät paljon kiintoainesta ja siihen sitoutuneita haitta-aineksia, joten viivyttävän, suodattavan ja imeyttävän rakenteen tulee olla sellainen, että sen kunnossapito ja ajoittainen puhdistaminen on helppoa. Hulevesien imeyttäminen edellyttää yleensä maaperältään vähintään kohtuullista läpäisevyyttä. Hulevesien imeyttäminen on mahdollista Marja-Vantaan keskustan savipitoisilla alueilla vain, kun rakenne varustetaan salaojilla, jolloin se toimii osittain imeyttävänä ja osittain suodattavana. Hulevesiä imeyttävien rakenteiden pohjasta tulee olla riittävä etäisyys pohjaveteen (suositus on noin metri). Tämä vaatimus täyttyy Marja-Vantaan keskustan alueella, jossa pohjaveden pinta on noin 2-3 metrin syvyydessä maan pinnasta. Hulevesien imeyttävissä ja viivyttävissä ratkaisuissa tulee huomioida Suomen rakentamismääräykset. Hulevesialtaiden tulee olla vähintään kolmen metrin etäisyydellä rakennuksesta ja maan pinnan kaltevuuden tulee olla kolmen metrin matkalla vähintään 5% rakennuksesta poispäin, jotta hulevedet eivät ohjaudu rakennuksen perustuksiin. Muussa tapauksessa rakennuksen perustusten tulee olla vesieristettyjä. Lisäksi hulevesiaihe voidaan tiivistää vettä läpäisemättömäksi niillä osuuksilla, joissa kolmen metrin etäisyysvaatimus rakennukseen ei täyty Läpäisevät päällysteet Erotuskaistoilla ja pysäköintipaikoilla voidaan käyttää läpäiseviä päällysteitä kuten nurmisaumaista golfkiveä, harvasaumaista luonnonkiveä tai erilaisia kivituhka- ja sorapintoja Hulevesiä johtavat rakenteet Hulevesiä voidaan johtaa kadun reunatukea, avokourua, ritiläkansista kourua tai erilaista avopainannetta pitkin hulevesien käsittelyyn tarkoitettuun altaaseen Imeytys, suodatus ja viivytysrakenteet Hulevesien käsittelyyn tarkoitettuja altaita voidaan rakentaa erotuskaistoille tai katuaukioille. Vesiä johdetaan altaaseen esimerkiksi reunatuessa olevasta aukosta tai reunatukeen liitetyn kitakaivon kansiston kautta. Katujen hulevesien käsittelyrakenteet varustetaan ylivuotoputkella, jonka kautta vedet ohjautuvat sadevesiviemäriin sekä salaojalla, joka varmistaa altaan tyhjentymisen seuraavaa sadetapahtumaa varten. Suodattavissa rakenteissa kasvillisuudella on merkitystä sekä hulevesien puhdistamisessa että sen määrän vähentämisessä. Katualueilla käytettävän hulevesikasvillisuuden tulee kestää sekä kadun käytöstä johtuvaa kulutusta että kuivia ja ajoittain kosteita kasvuolosuhteita. 18 MARJA-VANTAAN KESKUSTA, MESSUALUE

19 KATUALUEIDEN HULEVESIEN KÄSITTELY 8 8 KATUALUEIDEN HULEVESIEN KÄSITTELY Katualueet Tasaustarve (m 3 ) Esimerkkitapaus katualueet 100 Tulvatilanne Sade Vesimäärä (m 3 ) 30 mm 300 m 3 50 mm 500 m 3 Kuva 13. Tulvatarkastelut. 19

20 6 ESIMERKKIKORTTELEIDEN JA TONTTIEN HULEVESITARKASTELU 8.1 Tiikerinsilmän aukio Tiikerinsilmänaukio Tasaustarve (m 3 ) katualueet 55 m Hulevesiallas Aukio rakennetaan muodoltaan koveraksi siten, että alin kohta on aukion keskellä. Aukion keskelle rakennettaan hulevesiallas, johon johdetaan aukion hulevedet. Hulevesiä johdetaan avokourussa (esim. nupukivikouru) myös ympäröiviltä raiteilta tulevat vedet. Aukion viereisten tonttien etupihat voidaan kallistaa aukion suunnalle siten, että niiden hulevedet, jotka eivät imeydy nurmisaumaiselta kiveysalueelta, valuvat aukion hulevesialtaaseen. Hulevesialtaan syvyys on noin 0,4 metriä ja altaan kivireunukset upotetaan aukion pinnan tasoon. Osassa hulevesiallasta käytetään vettä hyödyntävää ja puhdistavaa kosteikkokasvillisuutta sekä luonnonkivi ja sepelipintoja. Kosteikkokasvillisuuden alue voidaan tiivistää siten, että vaativimpien kosteikkokasvien osalla on aina vettä. Hulevesiallas varustetaan ylivuotoputkella ja pohja salaojalla. Altaan tulee ainakin osittain tyhjentyä sadetapahtumien välillä, jotta varmistetaan riittävä tilavuus seuraavan sadetapahtuman ajaksi. Hulevesialtaan turvallisuuteen kiinnitetään huomiota. Altaan ympärillä voi olla rungollisia puita ja esim. kivipaaseja, jotka rajoittavat liikennöintiä ja toimivat samalla istuimina. Suunnitelmakartassa esitetty hulevesialtaan viivytyskapasiteetti on noin 40 m 3. Tämä ei kata altaaseen johdettavien hulevesimäärän teoreettista viivytystarvetta (55 m 3 ). Hulevedet johtuvat kuitenkin tästä eteenpäin vielä hiekkakuopassa sijaitsevaan hulevesien viivytysalueeseen. Tästä syystä on perusteltua mitoittaa aukion hulevesiallas toiminnallisuuden ja esteettisyyden, ei ainoataan viivytystarpeen mukaan Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 165 m 3 50 mm 275 m 3 Tulvatilanteessa (50 mm sade) katualueilta, joiden hulevedet johdetaan pintakouruja pitkin Tiikerinsilmän aukion hulevesialtaaseen, kertyvä vesimäärä on 275 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 41 m 3 vettä, joten pihalle lammikoituu tällöin noin 234 m 3 vettä. Kuvassa 13 (s. 19) on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus piirustuksessa esitetyillä alueilla on tiikerinsilmän aukion hulevesialtaaseen katualueilta johdettavien hulevesien osalta keskimäärin 9 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tontin rakennukset tulee olla korkeammalla kuin muu piha-alue. Tällöin tulvatilanteessa lammikot eivät vahingoita rakennuksia. Tiikerinsilmä aukiolta on tulvareitti Kvartsijuonekujaa pitkin hiekkakuopalle. 20 MARJA-VANTAAN KESKUSTA, MESSUALUE

21 KATUALUEIDEN HULEVESIEN KÄSITTELY Tiikerinsilmä 8.3 Savukvartsinkehä, osa A Nurmipainanne Tiikerinsilmä-kadun itäreunassa ajoradan ja tontin välissä on 4 metriä leveä tila viherkaistalle, jonka reunassa on nupukivikouru hulevesien kuljettamista varten. Kaavassa kaistalle on esitetty puurivi. Kadun ylin kohta on kadun pohjoispäässä Tiikerinsilmän aukion rajauksessa. Tiikerinsilmäkatu toimii tulvareittinä, josta vedet ohjautuvat sorakuoppaan alueen eteläosaan. Savukvartsinkehä, osa A Tasaustarve (m 3 ) katualueet 17 m Hulevesiallas Kadun ylin kohta on kadun länsipäässä Lipputien liittymässä. Katu laskee kohti Savukvartsinkehän aukiota. Ajoradan molemmin puolin on 3,5 metriä leveät erotuskaistat, joihin on osoitettu pitkittäispysäköintiä. Pysäköinti on erotettu ajoradasta madalletulla reunatuella. Tonttiliittymien jälkeen erotuskaistalle rakennetaan korkealla reunatuella rajatut 3,0 metriä leveät ja syvimmältä kohdaltaan 0,4 metriä syvät hulevesialtaat, joihin vesi ohjataan reunatukilinjaan asennetun hulevesikansiston (kitakaivon kansisto) kautta. Jalkakäytävän puolella hulevesialtaan viereen jätetään 0,5 metriä leveä ero- tuskaista. Altaiden reunoilla käytetään mattomaisena istutettavia heiniä, jotka kestävät sekä kosteita että kuivia olosuhteita. Altaan pohja verhoillaan luonnonkivillä. Allas varustetaan ylivuotokaivolla ja altaan pohja salaojalla. Toinen hulevesiallaspari voidaan rakentaa ennen aukioon erotuskaistan päähän, erityisesti jos alueelta ei menetetä vaadittavien näkemäalueiden takia pysäköintipaikkoja. Hulevesialtaiden takia kadulta jää rakentamatta yhteensä neljä autopaikkaa. Hulevesialtaiden päälle on mahdollista laiturimaisena rakenteena toteuttaa esimerkiksi polkupyörille telineet. Laiturirakennetta on mahdollisuus hyödyntää myös pöytä/penkki-paikkoina. TIIKERINSILMÄ Kuva 14. Detalji Savukvartsinkehältä, osalta A 21

22 8 KATUALUEIDEN HULEVESIEN KÄSITTELY Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 51 m 3 50 mm 85 m 3 Tulvatilanteessa (50 mm sade) Savukvartsinkehän osalta A kertyvä vesimäärä on 85 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 17 m 3 vettä, joten pihalle lammikoituu tällöin noin 68 m 3 vettä. Kuvassa 13 (s. 19) on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus piirustuksessa esitetyillä alueilla Savukvartsinkehän osalla A on keskimäärin 6 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. 8.4 Savukvartsinkehä, osa B Hulevesiallas Savukvartsinkehän osassa B katu laskee edelleen itään Tiikerisilmän suuntaan. Tällä katuosuudella 3,5 metriä leveä erotuskaista on vain kadun länsipuolella. Erotuskaistan päähän voidaan rakentaa vastaava hulevesiallas kuin Savukvartsinkehän osalla A, varsinkin jos ei menetetä autopaikkoja. SAVUKVARTSINKEHÄ, OSA B 8.5 Savukvartsinkehä, osa C ja aukio SAVUKVARTSINKEHÄ, OSA C AUKIO Kuva 15. Leikkaus Savukvartsinkehältä, osalta A 22 MARJA-VANTAAN KESKUSTA, MESSUALUE

23 KATUALUEIDEN HULEVESIEN KÄSITTELY 8 Savukvartsinkehällä osalla D on nupukivikouru, jota pitkin hulevesiä johdetaan Tiikerinsilmäaukion hulevesiaiheeseen kadun tasauksen mukaan. Tiikerinsilmäpolun toisessa reunassa on nupukivikouru vastaavaan tapaan kuin Savukvartsinkehällä osalla D. Neliön muotoinen aukio Tasaustarve (m 3 ) aukio 2 m Hulevesiallas Savukvartsinkehän osien A ja C risteyksessä on nelikulmainen aukio, johon on suunniteltu samanlaista hulevesiaihetta kuin Lumikvartsinpolulle (katso kpl 8.9). Tähän hulevesiaiheeseen johdetaan hulevesiä aukiolta ja läheisiltä katualueilta mahdollisuuksien mukaan. Katualueiden hulevesien viivytyksessä aukiolla on sama tilanne kuin Tiikerinsilmän aukion hulevesialtaassa. Hulevedet johtuvat tästä vielä eteenpäin hiekkakuopassa sijaitsevaan hulevesien viivytysalueeseen. Tästä syystä on perusteltua mitoittaa aukion hulevesiallas toiminnallisuuden ja esteettisyyden, ei ainoataan viivytystarpeen mukaan.hulevesialtaassa voi viivyttää tarvittaessa ja mahdollisuuksien salliessa myös viereisen rakennuksen kattovesiä. 8.6 Savukvartsinkehä, osa D Kouru Savukvartsinkehän osassa D pituuskaltevuudet vaihtelevat katujaksoittain. Tällä katuosuudella ei ole tilaa hulevesiä käsitteleviin rakenteisiin. Ajoradan leveys on 5, 0 metriä ja ulkokehällä erotuskaistan leveys on 0,5 metriä ja sisäkehällä 1,5 metriä. Sisäkehän erotuskaistalle, johon katu kallistetaan, rakennetaan nupukivinen hulevesikouru, jossa hulevesiä johdetaan Tiikerinsilmän aukiolle. Talviaikainen hulevesien poistuminen varmistetaan sadevesikaivojen ja -viemäreiden avulla. Katualuetta rajaa ulkokehällä tontin puolella oleva lohkokivimuuri ja sisäkehällä leikattu pensasaita. Kourun ja pensasaidan väli noppakivetään Tulvatilannetarkastelu Sade Vesimäärä (m 3 ) 30 mm 27 m 3 50 mm 45 m 3 Tulvatilanteessa (50 mm sade) Savukvartsinkehän osalta C ja neliön muotoiselta aukiolta kertyvä vesimäärä on 45 m 3. Tulvatarkastelussa oletetaan, että hulevedet eivät pääse purkautumaan alueelta, vaan kaikki alueelle satanut vesi jää alueelle. Hulevesien viivytysjärjestelmiin mahtuu noin 9 m 3 vettä, joten pihalle lammikoituu tällöin noin 36 m 3 vettä. kuvassa 13 (s. 19) on tulvatarkastelu piirustus, johon on merkattu oletettuja lammikoitumisalueita tulvatilanteessa. Lammikoiden vesikerroksen paksuus piirustuksessa esitetyillä alueilla Savukvartsinkehän osalla C on keskimäärin 9 cm. Todellisuudessa lammikoiden reunoilla vesikerroksen paksuus on pienempi kuin lammikoiden keskellä. Hulevesipainanteiden kohdalla tämä tarkoittaa, että vesipinta on tämän verran vettä täynnä olevan painanteen yläpuolella. Todelliset lammikoitumisalueet määräytyvät pinnantasauksen mukaan. Tarkka pinnantasaus ei ollut vielä tässä vaiheessa tiedossa, joten tulvatarkastelu tehtiin karkeilla oletuksilla. Tulvareitti kulkee Savukvatrinkehää ja Kvartsijuonenpolkua pitkin hiekkamontulle. Kuva 16. Leikkaus Savukvartsinkehältä, osalta D. SAVUKVARTSINKEHÄ, OSA D 23
