1 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas Konetyypit: 30C1 (Energy Star), 30C2 (Energy Star) ja 30C3 (Energy Star)

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan. Toinen painos (Kesäkuu 2017) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Tuotteen yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Siirräntämoduuli Yleiskuvaus Siirräntämoduulin käyttö Luku 3. Tietokoneen lukot Kensington-vaijerilukon tai vastaavan lukon kiinnitys Luku 4. Ominaisuudet Luku 5. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa Staattiselle sähkölle herkkien laitteiden käsittely.. 11 Vaihdettaviin osiin tutustuminen CRU-osien vaihto Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkolaitteen vaihto Pystyjalustan vaihto VESA-kiinnityspidikkeen vaihto Ulkoisen optisen aseman vaihto Ulkoisen siirräntämoduulin vaihto Verkkolaitteen pidikkeen vaihto Tietokoneen kannen irrotus Tallennusaseman vaihto Sisäisen kaiuttimen vaihto Tietokoneen pohjakannen vaihto Muistimoduulin vaihto M.2-tallennusaseman vaihto Osien vaihdon viimeistely FRU-osien vaihto Järjestelmän tuulettimen vaihto Valaistun punaisen pisteen kaapelin vaihto.. 41 Lisäkaiuttimen vaihto Wi-Fi-antennin vaihto Tallennusaseman kaapelin vaihto PCI Express -kortin ja PCI Express -korttisovittimen vaihto Wi-Fi-kortin vaihto Jäähdytyslevyn vaihto Suorittimen vaihto Nappipariston vaihto Emolevyn ja rungon vaihto Emolevyn ja rungon vaihto Liite A. Huomioon otettavaa Tavaramerkit Copyright Lenovo 2017 i

4 ii ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

5 Luku 1. Tuotteen yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. 1 Virran merkkivalo 2 Virtapainike 3 Tallennusaseman merkkivalo 4 Mikrofoniliitäntä 5 Kuulokemikrofoniliitäntä 6 USB 3.0 -liitäntä 7 Always On USB 3.0 -liitäntä 8 Valaistu punainen piste Always On USB 3.0 -liitäntä Tähän liitäntään voi liittää USB 2.0- tai USB 3.0 -liitäntää käyttävän laitteen, kuten näppäimistön, hiiren, skannerin, tulostimen tai kämmentietokoneen (PDA). Kun verkkolaite on liitetty, voit ladata automaattisesti havaittua laitetta, vaikka tietokone olisi horrostilassa tai siitä olisi katkaistu virta. Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. Valaistu punainen piste Kun merkkivalo palaa, tietokone on päällä. Mikrofoniliitäntä Tähän liitäntään voi liittää mikrofonin. Voit käyttää mikrofonia äänen tallentamiseen tai tietokoneen käsittelyyn puheentunnistusohjelmiston avulla. Virtapainike Copyright Lenovo

6 Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. Virran merkkivalo Kun merkkivalo palaa, tietokone on päällä. Tallennusaseman merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. USB 3.0 -liitäntä Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -skannerin, -tulostimen tai -kämmentietokoneen (PDA). Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijaan. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite takaa 9 Mini DisplayPort -liitännät (4) (lisävaruste) 10 Turvalukon paikka 11 Wi-Fi-antennin paikka 12 Ethernet-liitäntä 13 USB 3.0 -liitännät (2) 14 USB 3.0 -liitäntä 15 DisplayPort-liitäntä 16 USB 3.0 -liitäntä 17 DisplayPort-liitäntä 18 Verkkolaitteen liitäntä DisplayPort-liitäntä Käytetään ääni- ja kuvasignaalien lähettämiseen ja vastaanottamiseen. Tähän liitäntään voidaan liittää yhteensopiva ääni- tai näyttölaite (kuten tehonäytön). Ethernet-liitäntä 2 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

7 Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. Mini DisplayPort -liitäntä Käytetään ääni- ja kuvasignaalien lähettämiseen ja vastaanottamiseen. Tähän liitäntään voidaan liittää yhteensopiva ääni- tai näyttölaite (kuten tehonäytön). Liitäntä voi vaihdella tietokoneen mallin mukaan: Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. USB 3.0 -liitäntä Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0- tai USB 3.0 -liitännän käyttöä. Wi-Fi-antennin paikka Tähän paikkaan voi asentaa takaosan Wi-Fi-antennin kaapelin liitännän, joka on saatavana joissakin malleissa. Takaosan Wi-Fi-antenni asennetaan takaosan Wi-Fi-antennin kaapelin liitäntään. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä sivulla 1 ja Laite takaa sivulla 2. Kuva 2. Emolevyn osat 1 Sarjaliitäntä 1 2 Sarjaliitäntä 2 3 USB 3.0 -liitäntä 4 Tallennusaseman tuulettimen liitäntä 5 Suorittimen vastake 6 Nappiparisto 7 Valaistun punaisen pisteen liitäntä 8 Sisäisen kaiuttimen liitäntä 9 Järjestelmän tuulettimen liitäntä 10 Lisäkaiuttimen liitäntä 11 SATA-tallennusaseman liitäntä 12 M.2 Wi-Fi -korttipaikka 13 PCI Express -näytönohjainkorttipaikka 14 Muistipaikka (DIMM1) Luku 1. Tuotteen yleiskuvaus 3

8 15 Muistipaikka (DIMM2) 16 M.2-tallennusaseman paikka 2 17 M.2-tallennusaseman paikka 1 Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnetty tietokoneen kylkeen kuvan osoittamalla tavalla. Kuva 3. Koneen tyypin ja mallin tarra 4 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

9 Luku 2. Siirräntämoduuli Yleiskuvaus Huomautus: Siirräntämoduuli voi olla saatavana lisävarusteena tietokoneen mallin mukaan. Kuva 4. Siirräntämoduulin yleiskuvaus 1 USB 2.0 -liitännät (2) 2 Sarjaportti (lisävaruste) 3 USB 2.0 -liitännät (2) 4 USB 3.0 -liitännät (2) 5 USB 3.0 -liitäntä (tietokoneeseen liittämistä varten) Siirräntämoduulin käyttö Kun käytät siirräntämoduulia pikkuruisen ThinkStation -tietokoneen kanssa, huomaa seuraavat asiat: Siirräntämoduulin tukema enimmäisvirta on 5 A. On suositeltavaa kytkeä pienivirtaiset laitteet siirräntämoduuliin ja suurivirtaiset laitteet suoraan pikkuruiseen ThinkStation-tietokoneeseen, jotta laitteiden paras toiminta varmistetaan. Siirräntämoduulin USB 2.0- ja USB 3.0 -liitännöistä saadaan 500 ma:n ja 900 ma:n virta. Kun suurivirtainen tallennusasema liitetään vain yhteen USB-liitäntään, järjestelmä ei ehkä tunnista laitetta. Voit liittää tallennusaseman kahteen USB-liitäntään siirräntämoduulissa. Sarjaliitäntä ei tue pikavaihtoa. Älä liitä laitetta liitäntään tai irrota laitetta liitännästä, kun järjestelmä on käynnissä. Siirräntämoduulin liitäntöjä ei voida ottaa käyttöön tai poistaa käytöstä yksittäin. Jos haluat ottaa käyttöön tai poistaa käytöstä siirräntämoduulin liitännät, ota käyttöön tai poista käytöstä USB-liitännät tietokoneen takaosassa. Copyright Lenovo

10 Siirräntämoduulin avulla voit herättää tietokoneen valmiustilasta siirräntämoduulin liitäntöihin liitettyjen laitteiden toimintojen avulla. 6 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

11 Luku 3. Tietokoneen lukot Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington osoitteessa: Kuva 5. Kensington-lukko tai vastaava vaijerilukko Copyright Lenovo

12 8 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

13 Luku 4. Ominaisuudet Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 135 wattia Tallennusasemat Enintään kolme tallennusasemaa Huomautus: Jos tietokoneessa on erillinen näytönohjainkortti, tietokone voi tukea enintään vain kahta tallennusasemaa. Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort-liitännät Lisävarusteena saatava erillinen näytönohjainkortti tukee seuraavia ja tarjoaa parannetun näyttölaadun ja käyttökokemuksen: Mini DisplayPort -liitännät Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Lisäkaiutin (lisävaruste) Kuulokemikrofoniliitäntä Sisäinen kaiutin Mikrofoniliitäntä Siirräntäominaisuudet Ääniliitännät (kuulokemikrofoni ja mikrofoni) DisplayPort-liitännät Ethernet-liitäntä Sarjaliitännät (lisävaruste) USB-liitännät Laajennusominaisuudet Ulkoinen siirräntämoduuli (lisävaruste) Ulkoisen optisen aseman kotelo (lisävaruste) Muistipaikat M.2-tallennusaseman paikat PCI Express -näytönohjainkorttipaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Copyright Lenovo

14 Fyysiset mitat Leveys: 35 mm Korkeus: 183 mm Syvyys: 179 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 1,3 kg 10 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

15 Luku 5. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Lue nämä huomautukset, ennen kuin vaihdat laitteiston osia: Jotkin tässä käyttöoppaassa mainitut laitteiston komponentit ovat lisävarusteita. Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten asiakkaan vaihdettavissa olevien osien (CRU-osien) palauttamista. Lisätietoja tästä tulee CRU-osan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden komponentin sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen komponentti on poistettu ja olet valmis asentamaan uuden komponentin. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen komponentteja ja lisävarusteita. Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi tietokoneen osia ja komponentteja: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu PCI- tai PCI Express -kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle alustalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. Vaihdettaviin osiin tutustuminen Asiakkaan vaihdettavissa olevat osat (CRU:t) CRU-osat ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. CRU-osia on kahdenlaisia: itsepalvelun piiriin kuuluvia CRU-osia ja valinnaisen palvelun piiriin kuuluvia CRU-osia. Itsepalvelun piiriin kuuluvat CRU-osat: Copyright Lenovo

16 Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri, USB-laitteet ja verkkojohto. Muita itsepalvelun piiriin kuuluvia CRU-osia saattavat tuotteen rakenteen mukaan olla esimerkiksi muistimoduulit, sovitinkortit, kiintolevyasemat ja optiset asemat. Huomautus: Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Asiakkaan tiloissa vaihdettavat osat (FRU) FRU-osat voi päivittää tai vaihtaa koulutettu teknikko. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: CRU- ja FRU-osien sijainnit Tietokoneen CRU- ja FRU-osien sijainti näkyy seuraavissa kuvissa. Huomautuksia: Jotkin seuraavista osista saattavat poiketa kuvassa näkyvistä. Jotkin seuraavista osista ovat lisävarusteita tietyissä malleissa. 12 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

17 Kuva 6. CRU- ja FRU-osat Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluva CRU-osa Valinnaisen palvelun piiriin kuuluva CRUosa 1 Pystyjalusta Yes No 2 Verkkolaitteen pidike Yes No 3 Verkkolaite Yes No 4 Verkkojohto Yes No 5 Tietokoneen kansi Yes No Luku 5. Laitteiston osien vaihto 13

18 Numero FRU-osan kuvaus Itsepalvelun piiriin kuuluva CRU-osa Valinnaisen palvelun piiriin kuuluva CRUosa 6 Suoritin No No 7 Nappiparisto No No 8 Sisäinen kaiutin No Yes 9 Valaistun punaisen pisteen kaapeli No No 10 Lisäkaiutin No No 11 Antennin pidike No No 12 Järjestelmän tuuletin No No 13 Emolevy No No 14 Runko No No 15 Pohjakansi Yes No 16 Muistimoduuli Yes No 17 M.2-tallennusasema Yes No 18 Tallennusaseman kaapeli No No 19 Tallennusasema No Yes 20 Tallennusaseman kiinnike No Yes 21 Wi-Fi-kortin suojus No No 22 Wi-Fi-kortti No No 23 PCI Express -kortti No No 24 PCI Express -korttisovitin No No 25 Wi-Fi-antennit No No 26 Jäähdytyslevy No No 27 VESA -kiinnityspidike Yes No 28 Ulkoinen optinen asema Yes No 29 Ulkoisen optisen aseman kotelo Yes No 30 Ulkoinen siirräntämoduuli Yes No 31 Näppäimistö tai langaton näppäimistö Yes No 32 Hiiri tai langaton hiiri Yes No CRU-osien vaihto Ennen CRU-osien vaihtoa Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. CRU-osia on kahdenlaisia: itsepalvelun piiriin kuuluvia CRU-osia ja valinnaisen palvelun piiriin kuuluvia CRU-osia. Lisätietoja CRU-osien sijainneista on kohdassa Vaihdettaviin osiin tutustuminen sivulla 11. Huomautus: Jos aiot vaihtaa muita osia, joita ei ole mainittu seuraavissa osissa, ota yhteys Lenovon huoltoteknikkoon. Tukipuhelinnumerot ovat osoitteessa 14 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

19 Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö tietokoneessa olevaan soveltuvaan liitäntään. Kuva 7. Näppäimistön vaihto Langattoman näppäimistön vaihto 1. Poista vanha langaton näppäimistö käytöstä. 2. Poista uusi langaton näppäimistö pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Kuva 8. Langattoman näppäimistön vaihto Luku 5. Laitteiston osien vaihto 15

20 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri tietokoneessa olevaan soveltuvaan liitäntään. Kuva 9. Hiiren vaihto Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 2. Poista uusi langaton hiiri pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. a. Avaa paristolokero. 16 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

21 Kuva 10. Paristolokeron avaus b. Poista USB-lähetin lokerosta. Kuva 11. USB-lähettimen poistaminen lokerosta c. Kytke USB-lähetin USB-liitäntään. Luku 5. Laitteiston osien vaihto 17

22 Kuva 12. USB-lähettimen kytkeminen USB-liitäntään d. Asenna hiiren paristot. Kuva 13. Hiiren paristojen asennus e. Sulje paristolokeron kansi. 18 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

23 Kuva 14. Paristolokeron kannen sulkeminen f. Työnnä virtakytkin ON-asentoon. Kuva 15. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. Verkkolaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Huomautus: P320 Tiny -tietokone tukee seuraavia Tiny-in-one (TIO) -näytön malleja: Tiny-in-One 23-näyttö (MT: 10DQ), Tiny-in-One 22-näyttö (MT: 10LK), Tiny-in-One 24-näyttö (MT: 10LL), TIO22Gen3-näyttö (MT: Luku 5. Laitteiston osien vaihto 19

24 10R1), TIO22Gen3Touch-näyttö (MT: 10R0), TIO24Gen3-näyttö (MT: 10QY) ja TIO24Gen3Touch-näyttö (MT: 10QX). Kun käytät P320 Tiny -tietokonetta TIO-näytön kanssa, muista käyttää P320 Tiny -tietokoneen mukana tulevaa 135 W:n verkkolaitetta. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaite. Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä. a. Irrota verkkolaite. Kuva 16. Verkkolaitteen irrotus b. Irrota verkkojohto. 20 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

25 Kuva 17. Verkkojohdon irrotus c. Asenna verkkojohto. Kuva 18. Verkkojohdon asennus d. Asenna verkkolaite. Luku 5. Laitteiston osien vaihto 21

26 Kuva 19. Verkkolaitteen asennus Pystyjalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pystyjalusta. a. Irrota pystyjalusta. Kuva 20. Pystyjalustan irrotus b. Asenna pystyjalusta. 22 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

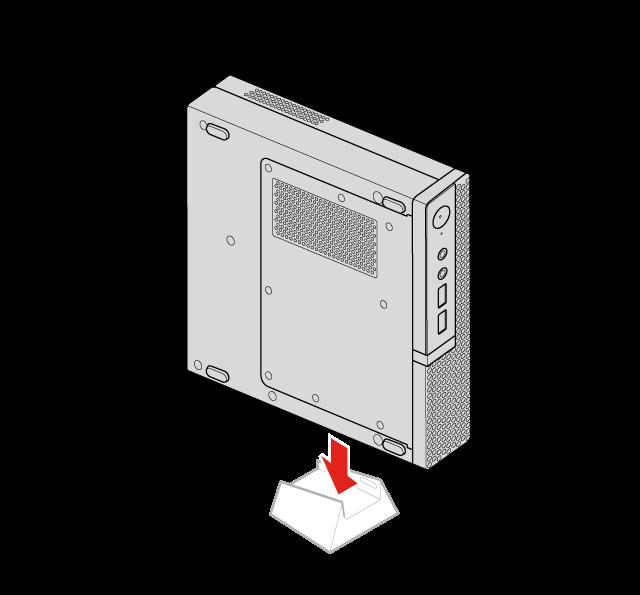

27 Kuva 21. Pystyjalustan asennus VESA-kiinnityspidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda VESA-kiinnityspidike. a. Irrota VESA-kiinnityspidike. Kuva 22. VESA-kiinnityspidikkeen irrotus Luku 5. Laitteiston osien vaihto 23

28 b. Asenna VESA-kiinnityspidike. Kuva 23. VESA-kiinnityspidikkeen asennus Ulkoisen optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda ulkoinen optinen asema. a. Irrota ulkoisen optisen aseman kotelo. 24 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

29 Kuva 24. Ulkoisen optisen aseman kotelon irrotus b. Irrota ulkoinen optinen asema. Kuva 25. Ulkoisen optisen aseman irrotus c. Asenna ulkoinen optinen asema. Luku 5. Laitteiston osien vaihto 25

30 Kuva 26. Ulkoisen optisen aseman asennus d. Asenna ulkoisen optisen aseman kotelo. Kuva 27. Ulkoisen optisen aseman kotelon asennus Ulkoisen siirräntämoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 26 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

31 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista sekä kaikki tietokoneeseen ja ulkoiseen siirräntämoduuliin liitetyt kaapelit. 3. Vaihda ulkoinen siirräntämoduuli. a. Irrota ulkoinen siirräntämoduuli. Kuva 28. Ulkoisen siirräntämoduulin irrotus b. Asenna ulkoinen siirräntämoduuli. Luku 5. Laitteiston osien vaihto 27

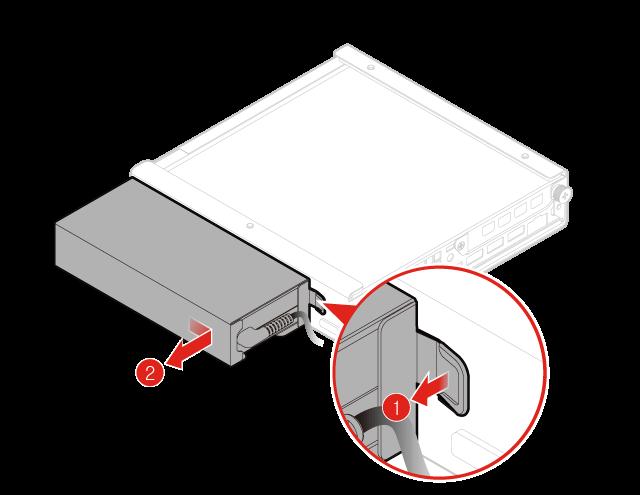

32 Kuva 29. Ulkoisen siirräntämoduulin asennus Verkkolaitteen pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaitteen pidike. a. Irrota verkkolaitteen pidike. Kuva 30. Verkkolaitteen pidikkeen irrotus b. Asenna verkkolaitteen pidike. 28 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

33 Kuva 31. Verkkolaitteen pidikkeen asennus Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Kuva 32. Tietokoneen kannen irrotus Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Luku 5. Laitteiston osien vaihto 29

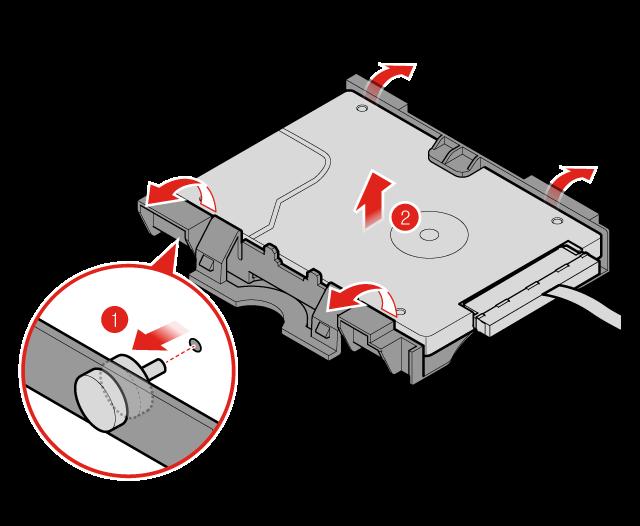

34 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota tallennusaseman kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda tallennusasema. a. Poista tallennusasema. Kuva 33. Tallennusaseman irrotus b. Poista tallennusasemakehikko. Kuva 34. Tallennusasemakehikon irrotus c. Asenna tallennusasemakehikko. 30 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

35 Kuva 35. Tallennusasemakehikon asennus d. Asenna tallennusasema. Kuva 36. Tallennusaseman asennus 6. Liitä tallennusaseman kaapelit emolevyyn. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla 29. Luku 5. Laitteiston osien vaihto 31

36 4. Irrota sisäisen kaiuttimen kaapeli emolevyssä olevasta sisäisen kaiuttimen liitännästä. Katso kohta Emolevy sivulla Vaihda sisäinen kaiutin. a. Irrota sisäinen kaiutin. Kuva 37. Sisäisen kaiuttimen irrotus. b. Asenna sisäinen kaiutin. Kuva 38. Sisäisen kaiuttimen asennus 6. Kytke sisäisen kaiuttimen kaapeli emolevyssä olevaan sisäisen kaiuttimen liitäntään. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

37 Tietokoneen pohjakannen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Vaihda pohjakansi. a. Irrota pohjakansi. Kuva 39. Pohjakannen irrotus b. Kiinnitä pohjakansi paikalleen. Kuva 40. Pohjakannen kiinnitys paikalleen Luku 5. Laitteiston osien vaihto 33

38 5. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Jos tietokoneessa on paikka vain yhdelle muistimoduulille, asenna se DIMM 1 -paikkaan. Jos tietokoneessa on paikat kahdelle muistimoduulille, asenna ensin toinen muistimoduuli DIMM 1 -paikkaan ja asenna sitten toinen DIMM 2 -paikkaan. Lisätietoja paikkojen sijainneista on kohdassa Emolevy sivulla Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda muistimoduuli. a. Avaa muistimoduulin pidike. Kuva 41. Muistimoduulin pidikkeen avaus b. Irrota muistimoduuli. 34 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

39 Kuva 42. Muistimoduulin irrotus c. Asenna muistimoduuli. Kuva 43. Muistimoduulin asennus d. Sulje muistimoduulin pidike. Luku 5. Laitteiston osien vaihto 35

40 Kuva 44. Muistimoduulin pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. M.2-tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Huomautus: M.2-tallennusaseman vaihto-ohjeet koskevat myös Intel Optane -muistia. Jos tietokone tukee yhtä M.2-tallennusasemaa, asenna asema M.2-tallennusasemapaikkaan 1. Jos tietokone tukee kahta M.2-tallennusasemaa, asenna toinen asema M.2-tallennusasemapaikkaan 1 ja toinen asemapaikkaan 2. Lisätietoja asemapaikkojen sijainneista on kohdassa Emolevy sivulla Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Vaihda M.2-tallennusasema. a. Avaa M.2-tallennusaseman pidike. 36 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

41 Kuva 45. M.2-tallennusaseman pidikkeen avaus b. Irrota M.2-tallennusasema. Kuva 46. M.2-tallennusaseman irrotus c. Asenna M.2-tallennusasema. Luku 5. Laitteiston osien vaihto 37

42 Kuva 47. M.2-tallennusaseman asennus d. Sulje M.2-tallennusaseman pidike. Kuva 48. M.2-tallennusaseman pidikkeen sulkeminen 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. Lisätietoja osien sijainnista tietokoneessa on kohdassa Emolevy sivulla ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

43 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 49. Tietokoneen kannen asennus. 4. Kiinnitä tietokoneen kansi kiertämällä kiinnitysruuvi kiinni. 5. Aseta tietokone pystyasentoon. 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. Katso kohta Luku 3 Tietokoneen lukot sivulla Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Lisätietoja osien sijainnista tietokoneessa on kohdassa Laite edestä sivulla 1 tai Laite takaa sivulla 2. FRU-osien vaihto Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen asiakkaan tiloissa vaihdettavien osien (FRU) vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että tietokoneen malli ja FRU-osan numero ovat oikeat. Katso lisätietoja sivustosta FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. Luku 5. Laitteiston osien vaihto 39

44 Lisätietoja FRU-osien sijainneista on kohdassa Vaihdettaviin osiin tutustuminen sivulla 11. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Järjestelmän tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota valaistun punaisen pisteen kaapeli järjestelmän tuulettimesta. 7. Irrota järjestelmän tuulettimen kaapeli emolevyssä olevasta järjestelmän tuulettimen liitännästä. Katso kohta Emolevy sivulla Vaihda järjestelmän tuuletin. a. Irrota järjestelmän tuuletin. Kuva 50. Järjestelmän tuulettimen irrotus. b. Asenna järjestelmän tuuletin. 40 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

45 Kuva 51. Järjestelmän tuulettimen asennus 9. Kytke järjestelmän tuulettimen kaapeli emolevyssä olevaan järjestelmän tuulettimen liitäntään. Katso kohta Emolevy sivulla Asenna valaistun punaisen pisteen kaapeli uuteen järjestelmän tuulettimeen. 11. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Valaistun punaisen pisteen kaapelin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota valaistun punaisen pisteen kaapeli emolevystä. Katso kohta Emolevy sivulla Vaihda valaistun punaisen pisteen kaapeli. a. Irrota valaistun punaisen pisteen kaapeli. Luku 5. Laitteiston osien vaihto 41

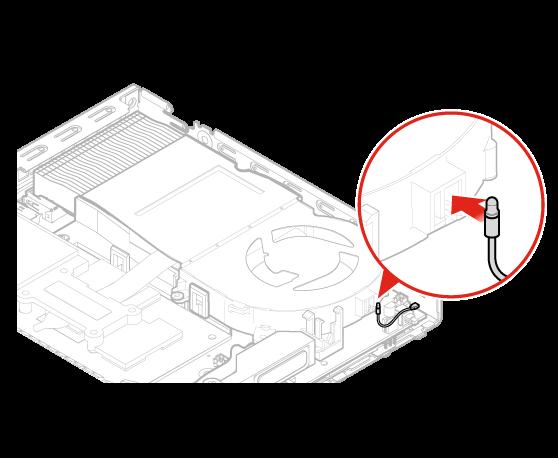

46 Kuva 52. Valaistun punaisen pisteen kaapelin irrotus b. Asenna valaistun punaisen pisteen kaapeli. Kuva 53. Valaistun punaisen pisteen kaapelin asennus 4. Liitä valaistun punaisen pisteen kaapeli emolevyyn. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Lisäkaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

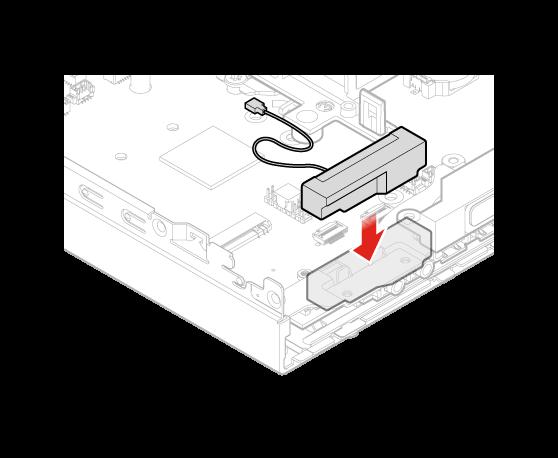

47 4. Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota lisäkaiuttimen kaapeli emolevyssä olevasta lisäkaiuttimen liitännästä. Katso kohta Emolevy sivulla Vaihda lisäkaiutin. a. Poista lisäkaiutin. Kuva 54. Lisäkaiuttimen poisto b. Asenna lisäkaiutin. Kuva 55. Lisäkaiuttimen asennus 7. Kytke lisäkaiuttimen kaapeli emolevyssä olevaan lisäkaiuttimen liitäntään. Katso kohta Emolevy sivulla Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Luku 5. Laitteiston osien vaihto 43

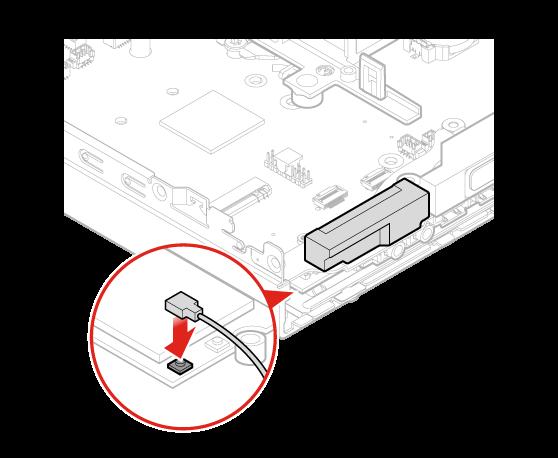

48 Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Etuosan Wi-Fi-antennin vaihto 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Vaihda etuosan Wi-Fi-antenni. a. Irrota etuosan Wi-Fi-antennikaapeli. Kuva 56. Etuosan Wi-Fi-antennikaapelin irrotus b. Irrota etuosan Wi-Fi-antenni. 44 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

49 Kuva 57. Etuosan Wi-Fi-antennin irrotus c. Asenna etuosan Wi-Fi-antenni. Kuva 58. Etuosan Wi-Fi-antennin asennus d. Liitä etuosan Wi-Fi-antennikaapeli Wi-Fi-korttiin. Luku 5. Laitteiston osien vaihto 45

50 Kuva 59. Etuosan Wi-Fi-antennikaapelin liittäminen Wi-Fi-korttiin 6. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Takaosan Wi-Fi-antennin vaihto 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota takaosan Wi-Fi-antennikaapeli Wi-Fi-kortista. 7. Vaihda takaosan Wi-Fi-antenni. Huomautus: Merkitse muistiin kaapelien reititys, ennen kuin poistat takaosan Wi-Fi-antennikaapelin. a. Irrota takaosan Wi-Fi-antenni. 46 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

51 Kuva 60. Takaosan Wi-Fi-antennin irrotus b. Irrota takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kansi. Kuva 61. Takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kannen irrotus c. Irrota takaosan Wi-Fi-antennikaapeli. Luku 5. Laitteiston osien vaihto 47

52 Kuva 62. Takaosan Wi-Fi-antennikaapelin irrotus d. Asenna takaosan Wi-Fi-antennikaapeli. Kuva 63. Takaosan Wi-Fi-antennikaapelin asennus e. Asenna takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kansi. 48 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

53 Kuva 64. Takaosan Wi-Fi-antennikaapelin kiinnitysruuvin kannen asennus f. Asenna takaosan Wi-Fi-antenni. Kuva 65. Takaosan Wi-Fi-antennin asennus 8. Kytke takaosan Wi-Fi-antennikaapeli Wi-Fi-korttiin. 9. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Tallennusaseman kaapelin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Vaihda tallennusaseman kaapeli. Luku 5. Laitteiston osien vaihto 49

54 a. Irrota tallennusaseman kaapeli. Kuva 66. Tallennusaseman kaapelin irrotus b. Asenna tallennusaseman kaapeli. Kuva 67. Tallennusaseman kaapelin asennus 4. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. PCI Express -kortin ja PCI Express -korttisovittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 50 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

55 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Vaihda PCI Express -kortti ja PCI Express -korttisovitin. a. Irrota PCI Express -kortti. Kuva 68. PCI Express -kortin irrotus b. Poista PCI Express -korttisovitin. Kuva 69. PCI Express -korttisovittimen poisto c. Asenna PCI Express -korttisovitin. Luku 5. Laitteiston osien vaihto 51

56 Kuva 70. PCI Express -korttisovittimen asennus d. Asenna PCI Express -kortti. Kuva 71. PCI Express -kortin asennus 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 52 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

57 3. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Vaihda Wi-Fi-kortti noudattamalla jompaakumpaa seuraavista ohjeista tietokoneen mallin mukaan: Tyyppi 1 Poista Wi-Fi-kortin suojus. Kuva 72. Wi-Fi-kortin suojuksen poisto Irrota Wi-Fi-antennikaapelit. Luku 5. Laitteiston osien vaihto 53

58 Kuva 73. Wi-Fi-antennikaapelien irrotus Irrota Wi-Fi-kortti. Kuva 74. Wi-Fi-kortin irrotus 54 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

59 Asenna Wi-Fi-kortti. Kuva 75. Wi-Fi-kortin asentaminen Liitä Wi-Fi-antennikaapelit. Kuva 76. Wi-Fi-antennikaapelien liittäminen Luku 5. Laitteiston osien vaihto 55

60 Asenna Wi-Fi-kortin suojus. Kuva 77. Wi-Fi-kortin suojuksen asennus Tyyppi 2 Poista Wi-Fi-kortin suojus. 56 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

61 Kuva 78. Wi-Fi-kortin suojuksen poisto Irrota Wi-Fi-antennikaapelit. Kuva 79. Wi-Fi-antennikaapelien irrotus Luku 5. Laitteiston osien vaihto 57

62 Irrota Wi-Fi-kortti. Kuva 80. Wi-Fi-kortin irrotus Asenna Wi-Fi-kortti. 58 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

63 Kuva 81. Wi-Fi-kortin asentaminen Liitä Wi-Fi-antennikaapelit. Kuva 82. Wi-Fi-antennikaapelien liittäminen Asenna Wi-Fi-kortin suojus. Luku 5. Laitteiston osien vaihto 59

64 Kuva 83. Wi-Fi-kortin suojuksen asennus 8. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Jäähdytyslevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Vaihda jäähdytyslevy. a. Irrota jäähdytyslevyn kiinnitysruuvit. 60 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

65 Kuva 84. Jäähdytyslevyn kiinnitysruuvien irrotus b. Irrota jäähdytyslevy. Kuva 85. Jäähdytyslevyn irrotus. c. Asenna jäähdytyslevy paikalleen. Luku 5. Laitteiston osien vaihto 61

66 Kuva 86. Jäähdytyslevyn asennus d. Kiinnitä jäähdytyslevy paikalleen kiristämällä kiinnitysruuvit. Kuva 87. Jäähdytyslevyn kiinnittäminen paikalleen kiristämällä kiinnitysruuvit 7. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. VAROITUS: Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

67 2. Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota jäähdytyslevy. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. a. Avaa suorittimen vastakkeen kiinnityspidike. Kuva 88. Suorittimen vastakkeen kiinnityspidikkeen avaus b. Käännä suorittimen vastaketta ylöspäin. Luku 5. Laitteiston osien vaihto 63

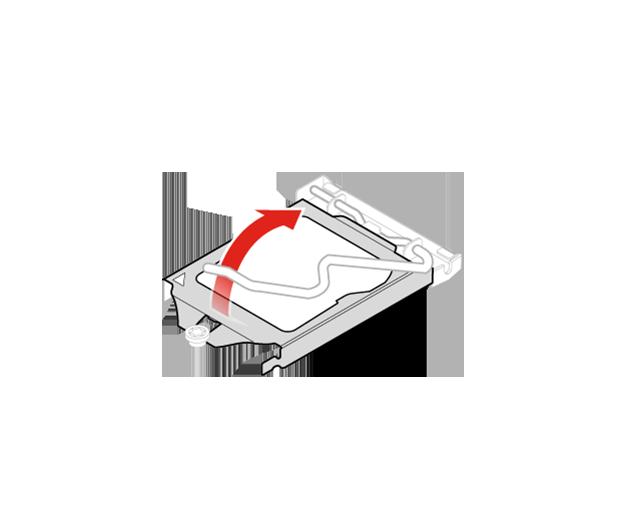

68 Kuva 89. Suorittimen vastakkeen kääntäminen ylöspäin c. Irrota suoritin. Kuva 90. Suorittimen irrotus d. Asenna suoritin. 64 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

69 Kuva 91. Suorittimen asennus. e. Käännä suorittimen vastaketta alaspäin. Kuva 92. Suorittimen vastakkeen kääntäminen alaspäin f. Lukitse suorittimen vastakkeen kiinnityspidike. Luku 5. Laitteiston osien vaihto 65

70 Kuva 93. Suorittimen vastakkeen kiinnityspidikkeen lukitseminen 8. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota jäähdytyslevy. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Vaihda nappiparisto. a. Irrota nappiparisto. 66 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas

71 Kuva 94. Nappipariston irrotus b. Poista nappiparisto. Kuva 95. Nappipariston poisto c. Asenna nappiparisto. Kuva 96. Nappipariston asentaminen d. Paina nappiparistoa alaspäin, kunnes se napsahtaa paikalleen. Luku 5. Laitteiston osien vaihto 67

72 Kuva 97. Nappipariston painaminen alaspäin, kunnes se napsahtaa paikalleen 8. Asenna tietokoneen kansi ja kaapelit takaisin paikalleen. Lisätietoja on kohdassa Osien vaihdon viimeistely sivulla 38. Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet, takuutiedot ja asennusopas aiheessa Litiumparistoon liittyvä turvaohje. Emolevyn ja rungon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeitä tuotetietoja -julkaisun. 1. Poista tietokoneen kansi. Lisätietoja on kohdassa Tietokoneen kannen irrotus sivulla Poista tallennusasema. Lisätietoja on kohdassa Tallennusaseman vaihto sivulla Irrota sisäinen kaiutin. Lisätietoja on kohdassa Sisäisen kaiuttimen vaihto sivulla Irrota järjestelmän tuuletin. Lisätietoja on kohdassa Järjestelmän tuulettimen vaihto sivulla Irrota PCI Express -kortti. Lisätietoja on kohdassa PCI Express -kortin ja PCI Express -korttisovittimen vaihto sivulla Irrota jäähdytyslevy. Lisätietoja on kohdassa Jäähdytyslevyn vaihto sivulla Irrota Wi-Fi-kortti. Lisätietoja on kohdassa Wi-Fi-kortin vaihto sivulla Irrota Wi-Fi-antennit. Lisätietoja on kohdassa Wi-Fi-antennin vaihto sivulla Irrota suoritin. Lisätietoja on kohdassa Suorittimen vaihto sivulla Irrota pohjakansi. Lisätietoja on kohdassa Tietokoneen pohjakannen vaihto sivulla Irrota muistimoduuli. Lisätietoja on kohdassa Muistimoduulin vaihto sivulla Irrota M.2-tallennusasema. Lisätietoja on kohdassa M.2-tallennusaseman vaihto sivulla Irrota antennipidike. Lisätietoja on kohdassa sivulla. 14. Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda antennipidike. a. Irrota antennipidike. 68 ThinkStation P320 Tiny Käyttöopas ja laitteiston ylläpito-opas
