ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

Transkriptio

1 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas Energy Star -vaatimusten mukaiset konetyypit: 10ST, 10SU, 10SV, 10TR, 10U6 ja 10U7

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan ja Liite A Huomioon otettavaa sivulla 71 -kohdan tiedot. Ensimmäinen painos (Kesäkuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot Tietokoneen kannen lukitseminen E-lukon käyttöönotto tai käytöstä poisto Kensington-vaijerilukon tai vastaavan lukon kiinnitys Älykkään kaapelipidikkeen kiinnitys Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkojohdon vaihto Pölysuojuksen vaihto Pystyjalustan vaihto Tietokoneen kannen irrotus Etuosan peitelevyn vaihto Optisen aseman vaihto Tallennusaseman vaihto Muistimoduulin vaihto PCI Express -kortin vaihto Wi-Fi-kortin vaihto M.2 SSD -aseman vaihto M.2 SSD -aseman kehikon vaihto Virtalähdemoduulin vaihto Wi-Fi-antennin vaihto Sisäisen kaiuttimen vaihto Valaistun punaisen pisteen kaapelin vaihto Lämpöanturin vaihto Etuosan siirräntäkiinnikkeen vaihto Virtapainikkeen vaihto Kortin lukulaitteen levyn vaihto Jäähdytyslevy-tuuletinmoduulin vaihto Suorittimen vaihto Nappipariston vaihto E-lukon vaihto Kannen avauksen tunnistuskytkimen vaihto Emolevyn ja rungon vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

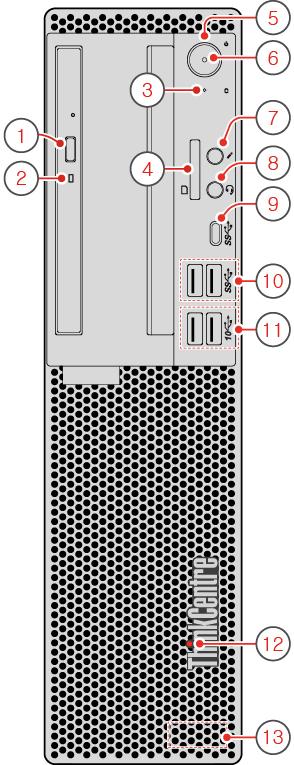

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Optisen aseman poisto/sulkemispainike (lisävaruste) 2 Optisen aseman merkkivalo (lisävaruste) 3 Tallennusaseman merkkivalo 4 Kortinlukijan paikka (lisävaruste) Copyright Lenovo

6 5 Virtapainike 6 Virran merkkivalo 7 Mikrofoniliitäntä (lisävaruste) 8 Kuulokemikrofoniliitäntä 9 Type-C USB 3.1 Gen 1 -liitäntä 10 USB 3.1 Gen 1 -liitännät (2) 11 USB 3.1 Gen 2 -liitännät (2) 12 Valaistu punainen piste 13 Sisäinen kaiutin 1 Optisen aseman poisto/sulkemispainike (lisävaruste) Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka painamalla poisto/sulkemispainiketta. 2 Optisen aseman merkkivalo (lisävaruste) Kun merkkivalo palaa, optinen asema on käytössä. 3 Tallennusaseman merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. 4 Kortinlukijan paikka (lisävaruste) Tätä käytetään tietojen lukemiseen tuetusta muistikortista. 5 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 6 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. 7 Mikrofoniliitäntä (lisävaruste) Tähän liitäntään voidaan liittää mikrofoni, jonka avulla voit äänittää ääntä tai käyttää tietokonetta puheentunnistusohjelmiston avulla. 8 Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. 9 Type-C USB 3.1 Gen 1 -liitäntä (lisävaruste) Tähän liitäntään voidaan liittää Type-C USB 3.1 -yhteensopiva laite. 10 USB 3.1 Gen 1 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 11 USB 3.1 Gen 2 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 2 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

7 12 Valaistu punainen piste Kun merkkivalo palaa, tietokone on käynnissä. 13 Sisäinen kaiutin (lisävaruste) Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 2. Laite takaa Luku 1. Yleiskuvaus 3

8 1 Ääni ulos -liitäntä 2 VGA-lähtöliitäntä 3 DisplayPort 1.2 -lähtöliitännät (2) 4 USB 2.0 -liitäntä 5 USB 2.0 -liitännät (3) 6 Sarjaportti 7 PS/2-näppäimistö- ja hiiriliitäntä (lisävaruste) 8 Ethernet-liitäntä 9 Turvalukon paikka 10 Riippulukon kiinnityslenkki 11 PCI Express -korttipaikat 12 Älykkään kaapelipidikkeen paikat (2) (lisävaruste) 13 Verkkojohdon liitäntä 1 Ääni ulos -liitäntä Tätä käytetään äänen lähettämiseen tietokoneesta ulkoisiin laitteisiin, kuulokkeisiin tai multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille. Huomautus: Jos tietokoneessa on sekä äänen linjalähtöliitäntä että kuulokemikrofonin tai kuulokkeiden liitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofonin tai kuulokkeiden liitäntään. Kuulokkeiden liitäntä ei tue kuulokemikrofonien mikrofonia. 2 VGA-lähtöliitäntä Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön. 3 DisplayPort 1.2 -lähtöliitännät Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 4 USB 2.0 -liitäntä Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä. Huomautus: USB 2.0 -liitäntä tukee pikanäppäinkäynnistystä. Jos liität Lenovon suositteleman USB 1.1 -näppäimistön tähän liitäntään, voit kytkeä tietokoneeseen virran tai palauttaa sen toimintaan S4- horrostilasta Alt+P-näppäinyhdistelmän avulla. Varmista, että käytössä on Lenovon suosittelema näppäimistö, joka tukee pikanäppäinkäynnistystä. 5 USB 2.0 -liitännät Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä. 6 Sarjaliitäntä Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää käyttävä laite. 7 PS/2-näppäimistö- ja hiiriliitäntä (lisävaruste) Tähän liitäntään voidaan liittää näppäimistö, hiiri, paikannuspallo tai jokin muu paikannuslaite, joka käyttää Personal System/2 (PS/2) -näppäimistöliitäntää. 8 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 4 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

9 9 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. 10 Riippulukon kiinnityslenkki Käytetään riippulukon kiinnittämiseen. 11 PCI Express -korttipaikat Voit liittää PCI Express -kortit näihin paikkoihin tietokoneen suorituskyvyn parantamiseksi. Tämän alueen liitännät määräytyvät tietokoneen mallin mukaan. 12 Älykkään kaapelipidikkeen paikat (lisävaruste) Käytetään älykkään kaapelipidikkeen kiinnittämiseen. 13 Verkkojohdon liitäntä Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa. Luku 1. Yleiskuvaus 5

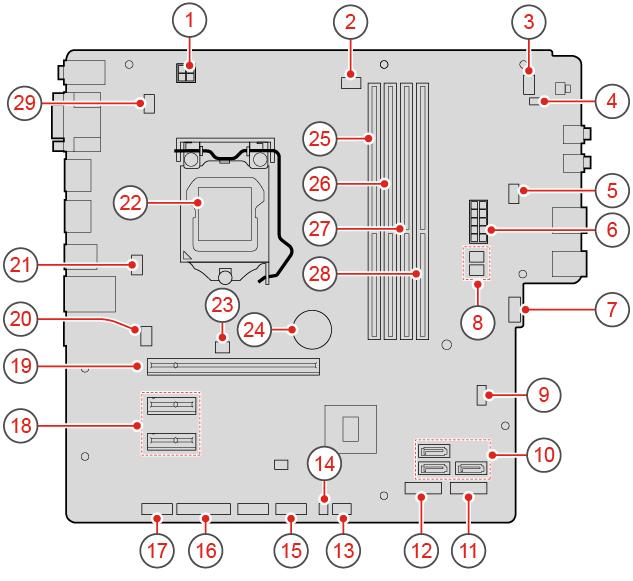

10 Kuva 3. Emolevy 1 4-nastainen virtalähteen liitäntä 2 Suorittimen tuulettimen liitäntä 3 Virtapainikkeen liitäntä 4 Sisäisen kaiuttimen liitäntä 5 Lisätuulettimen liitäntä nastainen virtalähteen liitäntä 7 Lisätuulettimen liitäntä 1 8 SATA-virtaliitännät (2) 9 CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin 10 SATA 3.0 -liitännät (3) 11 M.2 SSD -aseman paikka 12 M.2 Wi-Fi -korttipaikka 13 Lämpöanturin liitäntä 14 Valaistun punaisen pisteen liitäntä 15 Etulevyn USB 2.0 -liitäntä 16 Rinnakkaisportti 17 Sarjaportin (COM2) liitäntä 18 PCI Express x1 -korttipaikat (2) 19 PCI Express x16 -grafiikkakorttipaikka 20 Järjestelmän tuulettimen liitäntä 21 E-lukon liitäntä 22 Suorittimen vastake 23 Kannen avauksen tunnistuskytkimen liitäntä 24 Nappiparisto 25 Muistipaikka (DIMM1) 26 Muistipaikka (DIMM2) 6 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

11 27 Muistipaikka (DIMM3) 28 Muistipaikka (DIMM4) 29 Näppäimistö- ja hiiriliitäntä Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty tietokoneeseen kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra Luku 1. Yleiskuvaus 7

12 8 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

13 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 210 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 260 wattia Tallennusasemat 3,5 tuuman tallennusasema (lisävaruste) 2,5 tuuman tallennusasema (lisävaruste) M.2 SSD -asema (lisävaruste) Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort 1.2 -lähtöliitäntä VGA-lähtöliitäntä Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Linja ulos -liitäntä Kuulokemikrofoniliitäntä Sisäinen kaiutin Mikrofoniliitäntä (lisävaruste) Lisävarusteena saatava äänikortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet. Siirräntäominaisuudet Ääniliitännät (ääni ulos, kuulokemikrofoni ja mikrofoni) Kortinlukijan paikka (lisävaruste) VGA-lähtöliitäntä Ethernet-liitäntä PS/2-näppäimistöliitäntä (lisävaruste) PS/2-hiiriliitäntä (lisävaruste) Sarjaportit USB-liitännät (USB 2.0, USB 3.1 ja Type-C USB 3.1) VGA-lähtöliitäntä Laajennusominaisuudet Kortinlukija (lisävaruste) Muistipaikat M.2 SSD -aseman paikka Optinen asema (lisävaruste) PCI Express x1 -korttipaikat Copyright Lenovo

14 PCI Express x16 -näytönohjainkorttipaikka Tallennusasemapaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat Leveys: 92,5 mm Korkeus: 343,5 mm Syvyys: 290,5 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 6 kg (13,2 lb) 10 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

15 Luku 3. Tietokoneen lukot Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla. Tietokoneen kannen lukitseminen Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon. Kuva 5. Tietokoneen kannen lukitseminen E-lukon käyttöönotto tai käytöstä poisto Tietokoneessa voi olla asennettuna turvalukkoratkaisu, joka suojaa tietokonetta sen sisäisten osien luvattomalta poistolta tai käsittelyltä. E-lukon avulla voit lukita tai avata tietokoneen lukituksen mekaanisesti. Voit ottaa E-lukon käyttöön tai poistaa sen käytöstä seuraavasti: 1. Kytke tietokoneeseen virta tai käynnistä se uudelleen. 2. Ennen kuin Windows käynnistyy, painele F1-näppäintä ja Fn+F1-näppäinyhdistelmää toistuvasti, kunnes Setup Utility -ohjelma avautuu. 3. Ota E-lukko käyttöön tai poista se käytöstä valitsemalla Security Electronic Lock. 4. Tallenna muutokset ja käynnistä tietokone uudelleen painamalla F10-näppäintä tai Fn+F10- näppäinyhdistelmää. Huomautus: Muutokset tulevat voimaan vasta, kun asetus on tallennettu ja järjestelmä on käynnistetty uudelleen. Copyright Lenovo

16 Kuva 6. E-lukon käyttöönotto tai käytöstä poisto Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Älykkään kaapelipidikkeen kiinnitys Älykkään kaapelipidikkeen avulla voidaan suojata laitteita, kuten näppäimistöä ja hiirtä, lukitsemalla laitteiden kaapelit tietokoneeseen. Älykäs kaapelipidike kiinnitetään tietokoneen takaosassa oleviin vaijerilukon aukkoihin. Voit asentaa älykkään kaapelipidikkeen seuraavasti: 1. Aseta pidike 1 vaijerilukon aukkoon Vedä lukittavat kaapelit älykkään kaapelipidikkeen lovien läpi. 3. Paina pidike 2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen. 12 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

17 Kuva 8. Älykkään kaapelipidikkeen kiinnitys Luku 3. Tietokoneen lukot 13

18 14 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

19 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

20 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 16 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

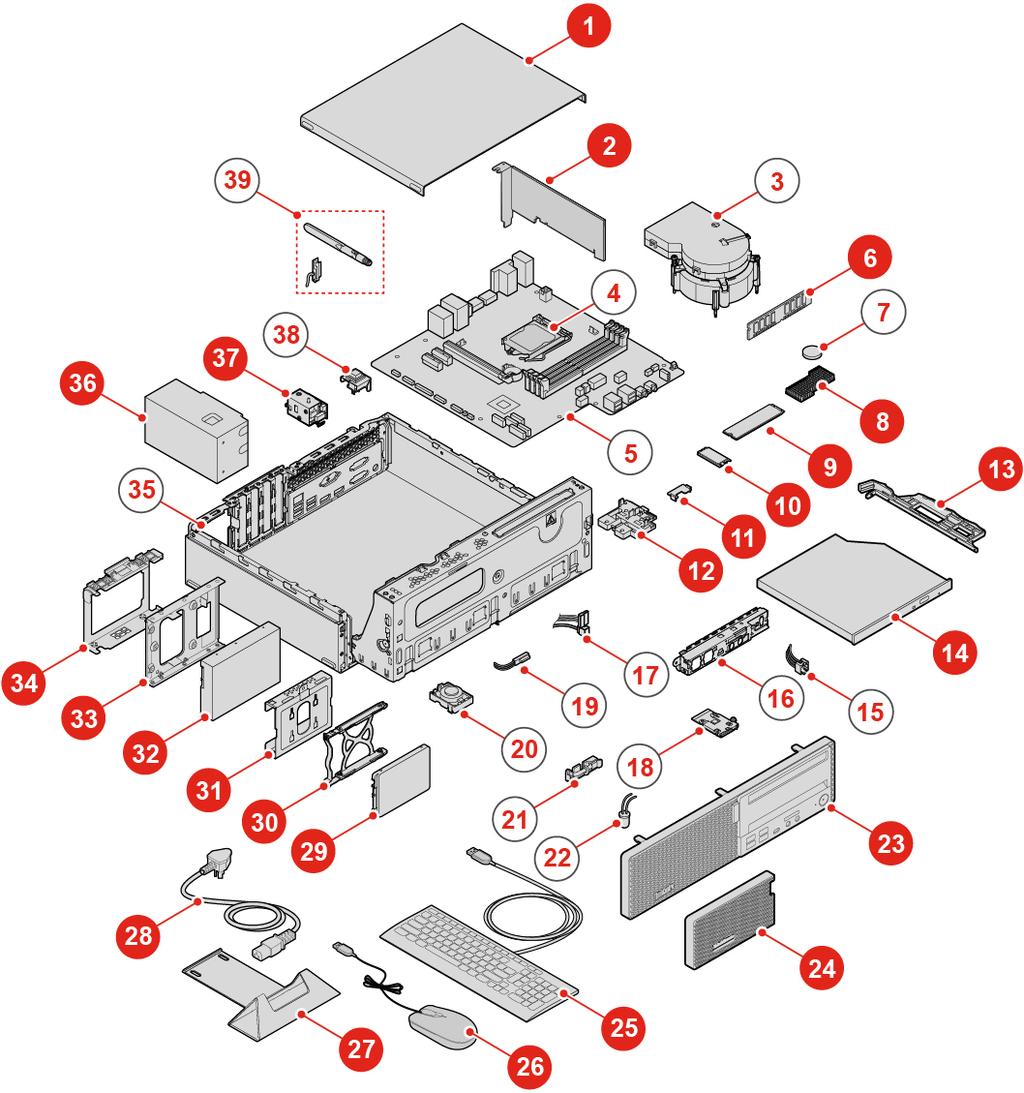

21 Kuva 9. Asiakkaan vaihdettavissa olevien osien (FRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 1 Tietokoneen kansi 10 Wi-Fi-kortti 3 Jäähdytyslevy-tuuletinmoduuli 2 PCI Express -kortti 11 Wi-Fi-kortin suojus 4 Suoritin 6 Muistimoduuli 36 Virtalähdemoduuli 5 Emolevy 8 M.2 SSD -aseman jäähdytyslevy 37 E-lukko 7 Nappiparisto Luku 4. Laitteiston osien vaihto 17

22 Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 9 M.2 SSD -asema 15 Virtapainike 12 M.2 SSD -aseman pidike 16 Etuosan siirräntäkiinnike 13 Optisen aseman kehikko 17 Tallennusaseman kaapeli 14 Optinen asema 18 Kortinlukija 23 Etuosan peitelevy 19 Optisen aseman kaapeli 24 Pölysuojus 20 Sisäinen kaiutin 25 Näppäimistö 21 Lämpöanturi 26 Hiiri 22 Valaistun punaisen pisteen kaapeli 27 Pystyjalusta 35 Runko 28 Verkkojohto 38 Kannen avauksen tunnistuskytkin 29 Toissijainen tallennusasema 39 Wi-Fi-antennit 30 Toissijaisen tallennusaseman peitelevy 31 Toissijainen tallennusasemakehikko 32 Ensisijainen tallennusasema 33 Asemasovitin 34 Ensisijainen tallennusasemakehikko Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö asianmukaiseen tietokoneen liitäntään. Kuva 10. Näppäimistön vaihto Langattoman näppäimistön vaihto 1. Irrota USB-lähetin tietokoneesta ja poista vanha langaton näppäimistö. 2. Poista uusi langaton näppäimistö pakkauksestaan. 18 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

23 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Kuva 11. Langattoman näppäimistön vaihto 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri asianmukaiseen tietokoneen liitäntään. Kuva 12. Hiiren vaihto Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 2. Poista uusi langaton hiiri pakkauksesta. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Luku 4. Laitteiston osien vaihto 19

24 Kuva 13. Paristolokeron avaus Kuva 14. USB-lähettimen poistaminen lokerosta Kuva 15. USB-lähettimen kytkeminen USB-liitäntään Kuva 16. Hiiren paristojen asennus 20 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

25 Kuva 17. Paristolokeron kannen sulkeminen Kuva 18. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa liu'uttamalla virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. Verkkojohdon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkojohto. Huomautus: Verkkojohto saattaa poiketa kuvassa näkyvästä verkkojohdosta. Luku 4. Laitteiston osien vaihto 21

26 Kuva 19. Verkkojohdon irrotus Kuva 20. Verkkojohdon asennus Pölysuojuksen vaihto Huomautus: Pölysuojus on lisävaruste. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pölysuojus. Kuva 21. Pölysuojuksen poisto 22 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

27 Kuva 22. Pölysuojuksen asennus Pystyjalustan vaihto Huomautus: Pystyjalusta on saatavilla vain tiettyihin malleihin. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda pystyjalusta. Kuva 23. Pystyjalustan irrotus Luku 4. Laitteiston osien vaihto 23

28 Kuva 24. Pystyjalustan asennus Tietokoneen kannen irrotus Huomautus: Ennen kuin avaat tietokoneen kannen, varmista, että E-lukon lukitus on poistettu Setup Utility -ohjelmassa. Katso kohta Tietokoneen lukot. Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutamia minuutteja. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Avaa tarvittaessa tietokoneen kannen lukitus. 4. Poista pölysuojus. Katso kohta Pölysuojuksen vaihto sivulla Poista tietokoneen kansi. Kuva 25. Tietokoneen kannen irrotus 24 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

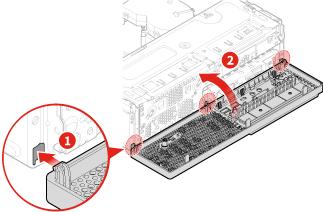

29 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Etuosan peitelevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda etuosan peitelevy. Kuva 26. Etuosan peitelevyn irrotus Kuva 27. Etuosan peitelevyn asennus 3. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota liitäntä- ja virtaliitin optisesta asemasta. Luku 4. Laitteiston osien vaihto 25

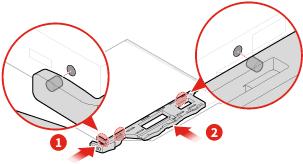

30 4. Vaihda optinen asema. Kuva 28. Optisen aseman kehikkokokoonpanon irrotus Kuva 29. Optisen aseman kehikon irrotus. Kuva 30. Optisen aseman kehikon asennus 26 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

31 Kuva 31. Optisen aseman kehikkokokoonpanon asennus 5. Liitä liitäntä- ja virtaliitin uuteen optiseen asemaan. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 3,5 tuuman ensisijaisen tallennusaseman vaihto 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota tallennusaseman kaapelit emolevystä. 4. Vaihda 3,5 tuuman ensisijainen tallennusasema. Huomautus: Varmista, että irrotat tai kiinnität uudelleen tallennusaseman kaapelit vaihdon aikana. Kuva 32. Asemapaikan avaus Luku 4. Laitteiston osien vaihto 27

32 Kuva 33. 3,5 tuuman ensisijaisen tallennusaseman irrotus Kuva 34. 3,5 tuuman ensisijaisen tallennusaseman kehikon irrotus Kuva 35. 3,5 tuuman ensisijaisen tallennusaseman kehikon asennus 28 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

33 Kuva 36. 3,5 tuuman ensisijaisen tallennusaseman asennus Kuva 37. Asemapaikan sulkeminen 5. Liitä tallennusaseman kaapelit emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. 2,5 tuuman ensisijaisen tallennusaseman vaihto 1. Poista 2,5 tuuman ensisijaisen tallennusaseman sisältävä tallennusasemasovitin. Katso kohta 3,5 tuuman ensisijaisen tallennusaseman vaihto. 2. Vaihda 2,5 tuuman ensisijainen tallennusasema tallennusasemasovittimeen. Luku 4. Laitteiston osien vaihto 29

34 Kuva 38. 2,5 tuuman ensisijaisen tallennusaseman irrotus asemasovittimesta Kuva 39. Uuden 2,5 tuuman ensisijaisen tallennusaseman asennus asemasovittimeen 3. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. 2,5 tuuman toissijaisen tallennusaseman vaihto 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda 2,5 tuuman toissijainen tallennusasema. Huomautus: Varmista, että irrotat tai kiinnität uudelleen tallennusaseman kaapelit vaihdon aikana. 30 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

35 Kuva 40. Asemapaikan avaus Kuva 41. 2,5 tuuman toissijaisen tallennusaseman irrotus Kuva 42. 2,5 tuuman toissijaisen tallennusaseman kehikon irrotus Luku 4. Laitteiston osien vaihto 31

36 Kuva 43. 2,5 tuuman toissijaisen tallennusaseman peitelevyn irrotus Kuva 44. 2,5 tuuman toissijaisen tallennusaseman peitelevyn asennus Kuva 45. 2,5 tuuman toissijaisen tallennusaseman kehikon asennus 32 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

37 Kuva 46. 2,5 tuuman toissijaisen tallennusaseman asennus Kuva 47. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautuksia: Varmista ennen asentamista, että muistipaikan salvat ovat avoinna. Varmista asennuksen aikana, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä. Luku 4. Laitteiston osien vaihto 33

38 Kuva 48. Muistimoduulien asennusjärjestys 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda muistimoduuli. Huomautus: Varmista asennuksen aikana, että kohdistat muistimoduulin paikkaan ja painat moduulia molemmista reunoista alaspäin, kunnes salvat napsahtavat paikoilleen. Kuva 49. Asemapaikan avaus 34 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

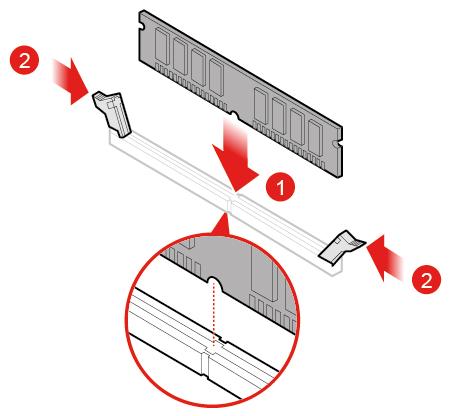

39 Kuva 50. Muistimoduulin irrotus Kuva 51. Muistimoduulin asennus Kuva 52. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. PCI Express -kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 24. Luku 4. Laitteiston osien vaihto 35

40 2. Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda PCI Express -kortti. Huomautus: Kun poistat PCI Express -kortin, irrota se korttipaikasta painamalla salpaa. Poista sitten kortti varovasti korttipaikasta. Kuva 53. Asemapaikan avaus Kuva 54. PCI Express -kortin irrotus Huomautus: Kun asennat PCI Express -korttia, paina kortin takareunaa alaspäin, kunnes salpa napsahtaa paikalleen. 36 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

41 Kuva 55. PCI Express -kortin asennus Kuva 56. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda Wi-Fi-kortti. Luku 4. Laitteiston osien vaihto 37

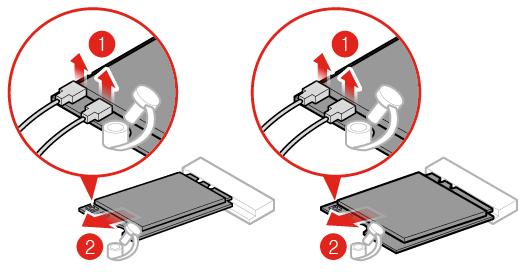

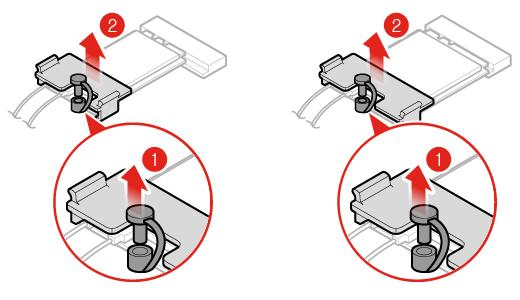

42 Kuva 57. Asemapaikan avaus Kuva 58. Wi-Fi-kortin suojuksen irrotus (tyyppi 1 ja tyyppi 2) Kuva 59. Wi-Fi-antennien irrotus ja Wi-Fi-kortin irrotus (tyyppi 1 ja tyyppi 2) 38 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

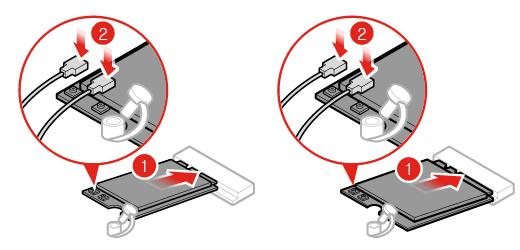

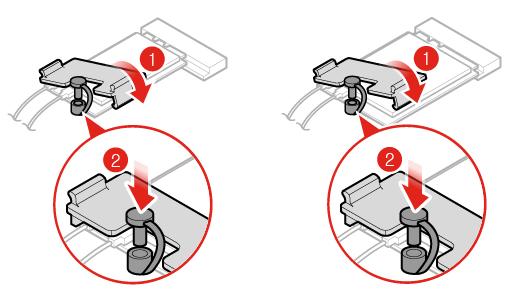

43 Kuva 60. Wi-Fi-kortin asennus ja Wi-Fi-antennien asennus (tyyppi 1 ja tyyppi 2) Kuva 61. Wi-Fi-kortin suojuksen asennus (tyyppi 1 ja tyyppi 2) Kuva 62. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. M.2 SSD -aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 Luku 4. Laitteiston osien vaihto 39

44 Kuva 63. Asemapaikan avaus Kuva 64. M.2 SSD -aseman jäähdytyslevyn irrotus 40 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

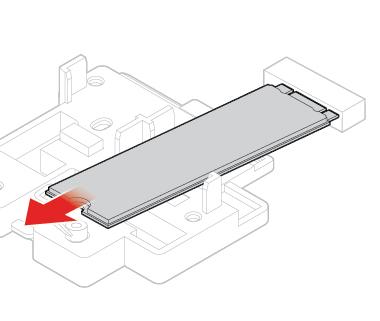

45 Kuva 65. M.2 SSD -aseman pidikkeen avaus Kuva 66. M.2 SSD -aseman irrotus Kuva 67. M.2 SSD -aseman asennus Luku 4. Laitteiston osien vaihto 41

46 Kuva 68. M.2 SSD -aseman pidikkeen lukitus Kuva 69. M.2 SSD -aseman jäähdytyslevyn asennus Kuva 70. Asemapaikan sulkeminen Tyyppi 2 42 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

47 Kuva 71. Asemapaikan avaus Kuva 72. M.2 SSD -aseman jäähdytyslevyn irrotus Luku 4. Laitteiston osien vaihto 43

48 Kuva 73. M.2 SSD -aseman pidikkeen avaus Kuva 74. M.2 SSD -aseman irrotus Kuva 75. M.2 SSD -aseman asennus 44 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

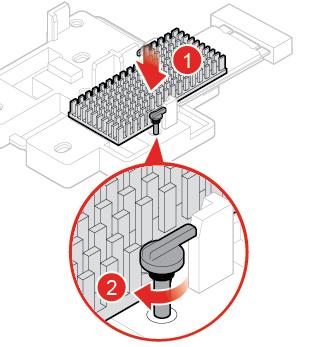

49 Kuva 76. M.2 SSD -aseman pidikkeen lukitus Kuva 77. M.2 SSD -aseman jäähdytyslevyn asennus Kuva 78. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Luku 4. Laitteiston osien vaihto 45

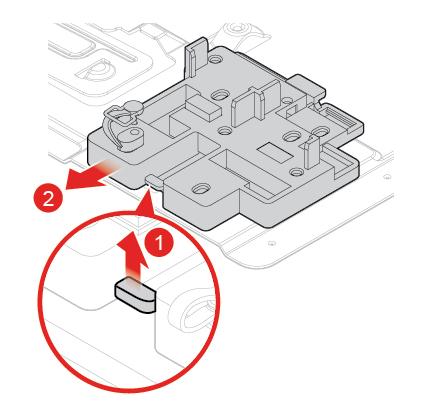

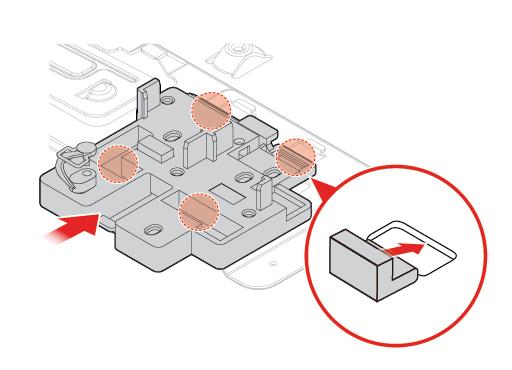

50 M.2 SSD -aseman kehikon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Vaihda M.2 SSD -aseman kehikko. Kuva 79. M.2 SSD -aseman kehikon irrotus Kuva 80. M.2 SSD -aseman kehikon asennus 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Virtalähdemoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi: 46 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

51 VAROITUS: Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin. VAROITUS: Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra. Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys huoltoteknikkoon. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda virtalähdemoduuli. Huomautus: Varmista, että irrotat tai kiinnität uudelleen virtalähdemoduulin kaapelit vaihdon aikana. Kuva 81. Asemapaikan avaus Luku 4. Laitteiston osien vaihto 47

52 Kuva 82. Virtalähdemoduulin irrotus Kuva 83. Virtalähdemoduulin asentaminen Kuva 84. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 48 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

53 Etuosan Wi-Fi-antennin vaihto 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista tallennusasema tarvittaessa. Katso kohta Tallennusaseman vaihto sivulla Vaihda etuosan Wi-Fi-antenni. Kuva 85. Etuosan Wi-Fi-antennin irrotus Kuva 86. Etuosan Wi-Fi-antennin asennus 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Takaosan Wi-Fi-antennin vaihto 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. Luku 4. Laitteiston osien vaihto 49

54 3. Vaihda takaosan Wi-Fi-antenni. Kuva 87. Takaosan Wi-Fi-antennin irrotus Kuva 88. Takaosan Wi-Fi-antennin asennus Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota sisäisen kaiuttimen kaapeli emolevystä. 4. Vaihda sisäinen kaiutin. 50 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

55 Kuva 89. Asemapaikan avaus Kuva 90. Sisäisen kaiuttimen irrotus. Kuva 91. Sisäisen kaiuttimen asennus Luku 4. Laitteiston osien vaihto 51

56 Kuva 92. Asemapaikan sulkeminen 5. Liitä sisäisen kaiuttimen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Valaistun punaisen pisteen kaapelin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota valaistun punaisen pisteen kaapeli emolevystä. 4. Vaihda valaistu punainen piste. Kuva 93. Asemapaikan avaus 52 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

57 Kuva 94. Holkin irrotus Kuva 95. Valaistun punaisen pisteen kaapelin irrotus Kuva 96. Valaistun punaisen pisteen kaapelin asennus Luku 4. Laitteiston osien vaihto 53

58 Kuva 97. Holkin asennus Kuva 98. Asemapaikan sulkeminen 5. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Lämpöanturin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota lämpöanturin kaapeli emolevystä. 4. Vaihda lämpöanturi. 54 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

59 Kuva 99. Asemapaikan avaus Kuva 100. Lämpöanturin irrotus Kuva 101. Lämpöanturin asennus Luku 4. Laitteiston osien vaihto 55

60 Kuva 102. Asemapaikan sulkeminen 5. Liitä uuden lämpöanturin kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Etuosan siirräntäkiinnikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota virtapainikkeen kaapeli ja kortinlukijan kaapeli emolevystä. 4. Vaihda etuosan siirräntäkiinnike. Kuva 103. Etuosan siirräntäkiinnikkeen poisto 56 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

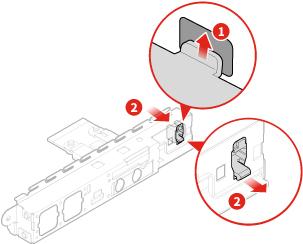

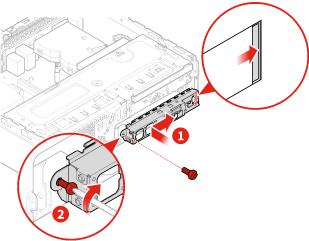

61 Kuva 104. Etuosan siirräntäkiinnikkeen asennus 5. Liitä virtapainikkeen kaapeli ja kortinlukijan kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Virtapainikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista etuosan siirräntäkiinnike. Katso kohta Etuosan siirräntäkiinnikkeen vaihto sivulla Vaihda virtapainike. Kuva 105. Virtapainikkeen irrotus Luku 4. Laitteiston osien vaihto 57

62 Kuva 106. Virtapainikkeen asennus 5. Liitä virtapainikkeen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Kortin lukulaitteen levyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista etuosan siirräntäkiinnike. Katso kohta Etuosan siirräntäkiinnikkeen vaihto sivulla Vaihda kortin lukulaitteen levy. Kuva 107. Kortinlukijan irrotus 58 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

63 Kuva 108. Kortin lukulaitteen levyn irrotus Kuva 109. Kortin lukulaitteen levyn asennus Kuva 110. Kortinlukijan asennus. 5. Liitä kortin lukulaitteen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Jäähdytyslevy-tuuletinmoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy-tuuletinmoduuli saattaa olla hyvin kuuma. Katkaise tietokoneesta virta ja anna tietokoneen jäähtyä 3 5 minuuttia, ennen kuin irrotat kannen. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla 24. Luku 4. Laitteiston osien vaihto 59

64 2. Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota suorittimen tuulettimen kaapeli emolevystä. 4. Vaihda jäähdytyslevy ja tuuletinmoduuli. Kuva 111. Asemapaikan avaus Kuva 112. Jäähdytyslevy-tuuletinmoduulin irrotus 60 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

65 Kuva 113. Jäähdytyslevy-tuuletinmoduulin asennus Kuva 114. Asemapaikan sulkeminen 5. Kytke suorittimen tuulettimen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota tarvittaessa E-lukon kaapeli emolevystä. 4. Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Luku 4. Laitteiston osien vaihto 61

66 Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. Kuva 115. Suorittimen vastakkeen kiinnityspidikkeen avaus Kuva 116. Suorittimen vastakkeen kääntäminen ylöspäin Kuva 117. Suorittimen irrotus Kuva 118. Suorittimen asennus. 62 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

67 Kuva 119. Suorittimen vastakkeen kääntäminen alaspäin Kuva 120. Suorittimen vastakkeen kiinnityspidikkeen lukitseminen 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautus: Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. Nappipariston vaihto, 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Vaihda nappiparisto. Luku 4. Laitteiston osien vaihto 63

68 Kuva 121. Asemapaikan avaus Kuva 122. Metallikielekkeen painaminen ruuvitaltalla Kuva 123. Nappipariston poisto Kuva 124. Nappipariston asetus paikalleen 64 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

69 Kuva 125. Nappipariston painaminen alaspäin, kunnes se napsahtaa paikalleen Kuva 126. Asemapaikan sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa Litiumparistoon liittyvä turvaohje. E-lukon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautus: Tarvitset ruuvien irrottamiseen erikoistyökalun (T15-tähtiruuviavaimen). 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota E-lukon kaapeli emolevystä. 3. Vaihda E-lukko. Luku 4. Laitteiston osien vaihto 65

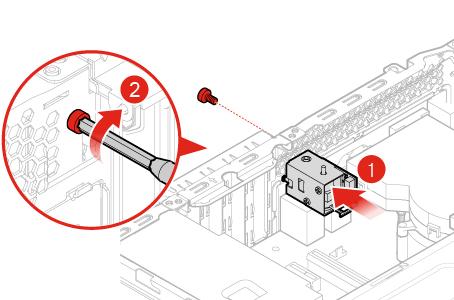

70 Kuva 127. E-lukon irrotus Kuva 128. E-lukon asennus 4. Kiinnitä E-lukon kaapeli emolevyyn. 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Kannen avauksen tunnistuskytkimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä. 3. Vaihda kannen avauksen tunnistuskytkin. 66 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

71 Kuva 129. Kannen avauksen tunnistuskytkimen irrottaminen Kuva 130. Kannen avauksen tunnistuskytkimen asennus 4. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn. 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Emolevyn ja rungon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista etuosan siirräntäkiinnike. Katso kohta Etuosan siirräntäkiinnikkeen vaihto sivulla Poista kaikki muistimoduulit. Katso kohta Muistimoduulin vaihto sivulla Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta Jäähdytyslevy-tuuletinmoduulin vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista kaikki PCI Express -kortit. Katso kohta PCI Express -kortin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda emolevy ja runko. Huomautus: Koske emolevyyn vain sen reunoista. Luku 4. Laitteiston osien vaihto 67

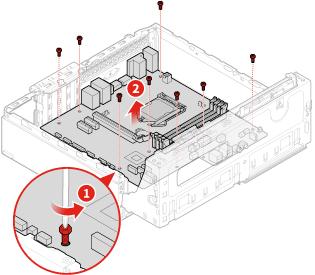

72 Kuva 131. Emolevyn poistaminen Kuva 132. Emolevyn asennus 12. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. 13. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 68. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 68 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

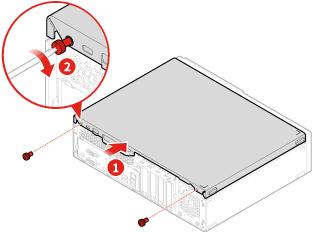

73 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Kuva 133. Tietokoneen kannen asennus takaisin paikalleen 4. Aseta tietokone pystyasentoon. 5. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 6. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Luku 4. Laitteiston osien vaihto 69

74 70 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

75 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo

76 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. 72 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas

77 Liite B. Tavaramerkit Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa: Lenovo Lenovo-logo ThinkCentre ThinkCentre-logo DisplayPort on Video Electronics Standards Associationin tavaramerkki. Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä. Copyright Lenovo

78 74 ThinkCentre M720s Käyttöopas ja laitteiston ylläpito-opas
