1 Inspiron Huoltokäsikirja Tietokonemalli: Inspiron Säädösten mukainen malli: P32E Säädösten mukainen tyyppi: P32E001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tuotetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara. Copyright 2017 Dell Inc. tai sen tytäryritykset. Kaikki oikeudet pidätetään. Dell, EMC ja muut tavaramerkit ovat Dell Inc:in tai sen tytäryritysten tavaramerkkejä. Muut tavaramerkit voivat olla omistajiensa tavaramerkkejä Tark. A02

3 Sisällysluettelo Ennen kuin avaat tietokoneen kannen...10 Alkutoimet...10 Turvallisuusohjeet...10 Suositellut työkalut Ruuviluettelo Tietokoneen käsittelemisen jälkeen...14 Optisen aseman irrottaminen...15 Toimenpiteet Optisen aseman asentaminen Toimenpiteet Rungon suojuksen irrottaminen...20 Esitoimenpiteet Toimenpiteet Rungon suojuksen asentaminen Toimenpiteet...24 Jälkivaatimukset Akun irrottaminen Esitoimenpiteet Toimenpiteet

4 Akun asentaminen...27 Toimenpiteet...27 Jälkivaatimukset Kiintolevyn irrottaminen Esitoimenpiteet Toimenpiteet...28 Kiintolevyn asentaminen Toimenpiteet Jälkivaatimukset...31 Muistimoduulien irrottaminen...32 Esitoimenpiteet Toimenpiteet...32 Muistimoduulien asentaminen Toimenpiteet...34 Jälkivaatimukset...36 Langattoman kortin irrottaminen Esitoimenpiteet...37 Toimenpiteet...37 Langattoman kortin asentaminen Toimenpiteet Jälkivaatimukset...41 Nappipariston irrottaminen Esitoimenpiteet Toimenpiteet

5 Nappipariston asentaminen...44 Toimenpiteet...44 Jälkivaatimukset...44 Kosketuslevyn irrottaminen...45 Esitoimenpiteet Toimenpiteet Kosketuslevyn asentaminen Toimenpiteet Jälkivaatimukset...48 Kaiuttimien irrottaminen...49 Esitoimenpiteet Toimenpiteet Kaiuttimien asentaminen...51 Toimenpiteet Jälkivaatimukset...51 I/O-kortin irrottaminen Esitoimenpiteet Toimenpiteet I/O-kortin asentaminen...54 Toimenpiteet Jälkivaatimukset...54 Tilavalokortin irrottaminen Esitoimenpiteet Toimenpiteet

6 Tilavalokortin asentaminen...58 Toimenpiteet Jälkivaatimukset...58 Optisen aseman välikappaleen irrottaminen Esitoimenpiteet Toimenpiteet Optisen aseman välikappaleen asentaminen Toimenpiteet Jälkivaatimukset...61 Näyttökokoonpanon irrottaminen...62 Esitoimenpiteet Toimenpiteet Näyttökokoonpanon asentaminen Toimenpiteet Jälkivaatimukset...65 Emolevykokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Emolevykokoonpanon asentaminen Toimenpiteet Jälkivaatimukset Jäähdytyselementtikokoonpanon irrottaminen Esitoimenpiteet...73 Toimenpiteet

7 Jäähdytyselementtikokoonpanon asentaminen Toimenpiteet...75 Jälkivaatimukset...75 Virtapainikekortin irrottaminen...76 Esitoimenpiteet...76 Toimenpiteet...76 Virtapainikekortin asentaminen Toimenpiteet...78 Jälkivaatimukset Verkkolaiteliitännän irrottaminen Esitoimenpiteet...79 Toimenpiteet...79 Verkkolaiteliitännän asentaminen...81 Toimenpiteet Jälkivaatimukset...81 Kämmentuen ja näppäimistökokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Kämmentuen ja näppäimistökokoonpanon asentaminen Toimenpiteet Jälkivaatimukset

8 Näytön kehyksen irrottaminen Esitoimenpiteet Toimenpiteet Näytön kehyksen asentaminen...88 Toimenpiteet Jälkivaatimukset...88 Näyttöpaneelin irrottaminen...89 Esitoimenpiteet Toimenpiteet Näyttöpaneelin asentaminen Toimenpiteet Jälkivaatimukset...92 Näytön saranoiden irrottaminen Esitoimenpiteet Toimenpiteet Näytön saranoiden asentaminen Toimenpiteet Jälkivaatimukset...95 Kameran irrottaminen Esitoimenpiteet Toimenpiteet Kameran asentaminen...98 Toimenpiteet Jälkivaatimukset

9 Näyttökaapelin irrottaminen...99 Esitoimenpiteet Toimenpiteet Näyttökaapelin asentaminen Toimenpiteet Jälkivaatimukset Näytön takakannen ja antennikokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Näytön takakannen ja antennikokoonpanon asentaminen Toimenpiteet Jälkivaatimukset BIOS:in flash-päivitys Diagnostiikka Avun saaminen ja Dellin yhteystiedot Tee-se-itse-resurssit Dellin yhteystiedot

10 Ennen kuin avaat tietokoneen kannen HUOMAUTUS: Tämän asiakirjan kuvat saattavat poiketa tietokoneesi ulkonäöstä, tilaamastasi kokoonpanosta riippuen. Alkutoimet 1 Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista käynnissä olevista sovelluksista. 2 Sammuta tietokone. Sammutusohjeet riippuvat tietokoneeseen asennetusta käyttöjärjestelmästä. Windows 10: Napsauta Käynnistä Virta Sammuta. Windows 8.1: Napsauta Aloitusnäytössä virtakuvaketta Sammuta. Windows 7: Napsauta Käynnistä Sammuta. HUOMAUTUS: Jos käytät jotain toista käyttöjärjestelmää, lue sammutusohjeet käyttöjärjestelmän ohjeista. 3 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta. 4 Irrota kaikki tietokoneeseen kytketyt verkkolaitteet ja lisävarusteet, kuten näppäimistö, hiiri ja näyttö. 5 Poista tarvittaessa muistikortit ja optiset levyt tietokoneesta. 6 Sulje näyttö ja käännä tietokone ympäri. Turvallisuusohjeet Seuraavat turvallisuusohjeet auttavat suojaamaan tietokoneen mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa regulatory_compliance. 10

11 VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen sisäosien käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen sen kytkemistä pistorasiaan. VAROITUS: Jotta tietokone ei vahingoittuisi, työpinnan on oltava tasainen ja puhdas. VAROITUS: Jotta osat tai kortit eivät vioittuisi, tartu niihin niiden reunoista ja varo koskettamasta nastoja ja kontakteja. VAROITUS: Suorita vianmääritystä ja korjauksia vain Dellin teknisen tuen tiimin luvalla tai ohjauksella. Takuu ei kata huoltotöitä, joita on tehnyt joku muu kuin Dellin valtuuttama huoltoliike. Katso turvallisuusohjeet, jotka toimitettiin tuotteen mukana tai jotka ovat osoitteessa regulatory_compliance. VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa, kuten tietokoneen takaosassa olevien korttipaikan aukkojen ympärillä olevaa metallia, ennen kuin kosketat mitään osaa tietokoneen sisällä. Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä osia vahingoittavan staattisen sähkön muodostumisen. VAROITUS: Kun irrotat kaapelia, vedä liitintä tai vetokielekettä, ei itse kaapelia. Joissain kaapeleissa on liitännät, joissa on lukituskieleke tai siipiruuvi, joka on irrotettava ennen kaapelin irrottamista. Kun irrotat kaapeleita, pidä ne oikeassa asennossa, jotta liitintapit eivät taitu. Kun kytket kaapeleita, varmista että portit ja liittimet ovat oikein päin ja oikeassa asennossa. VAROITUS: Jos muistikortinlukijassa on muistikortti, ota se pois. Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: Ristipääruuviavain Muovipuikko 11

12 Ruuviluettelo Komponentti Mihin kiinnitetty Ruuvityyppi Määrä Ruuvin kuva Rungon suojus Rungon suojus Rungon suojus Akku Tuuletin Kiintolevy Kiintolevyn kiinnike Jäähdytyseleme nttikokoonpano Saranan kiinnikkeet Saranan kiinnikkeet Sarana (LCD:n puoli) Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kiintolevyn kiinnike Kämmentuki- ja näppäimistökoko onpano Emolevykokoonp ano Näytön takakansi ja antennikokoonpa no Kämmentuki- ja näppäimistökoko onpano Näytön takakansi ja M2x2 isokantainen 3 M2x4 2 M2,5x8 13 M2x3 4 M2,5x5 1 M3x3 4 M2,5x5 3 M2x3 3 M2,5x4 8 M2,5x5 4 M2x3 2 12

13 Komponentti Mihin kiinnitetty Ruuvityyppi Määrä Ruuvin kuva antennikokoonpa no I/O-kortti Optisen aseman kiinnike Kämmentuki- ja näppäimistökoko onpano M2,5x5 1 Optinen asema M2x3 2 Optisen aseman välikappale Paneeli Verkkolaiteportti Virtapainikekortt i Emolevykokoon pano Kosketuslevy Kosketuslevyn kiinnike Langattoman kortin kiinnike Kämmentuki- ja näppäimistökoko onpano Näytön takakansi ja antennikokoonpa no Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Kämmentuki- ja näppäimistökoko onpano Emolevykokoonp ano M2x2 isokantainen 2 M2x3 4 M2x3 1 M2x3 1 M2x3 3 M2x2 4 M2x2 3 M2x3 1 13

14 Tietokoneen käsittelemisen jälkeen VAROITUS: Jos tietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa tietokonetta vakavast. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei tietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen tietokoneen käsittelyä. 3 Asenna kaikki muistikortit, levyt ja muut osat, jotka irrotit ennen tietokoneen käsittelyä. 4 Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan. 5 Käynnistä tietokone. 14

15 Optisen aseman irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Irrota ruuvi, jolla optisen aseman kokoompano on kiinnitetty kämmentuki- ja näppämistökokoonpanoon. 2 Työnnä optinen asema muovipuikolla paikkansa läpi vapauttaaksesi optisen aseman kokoonpaon optisen aseman paikasta. 15

16 3 Liu'uta optinen asema ulos optisen aseman paikasta. 1 optisen aseman kokoonpano 2 kämmentuki- ja näppäimistökokoonpano 3 M2x4-ruuvi 4 muovipuikko 4 Irrota ruuvit, joilla optisen aseman kiinnike kiinnittyy optiseen asemaan. 16

17 5 Irrota optisen aseman kiinnike. 1 optinen asema 2 M2x3-ruuvit (2) 3 optisen aseman kiinnike 17

18 6 Vedä optisen aseman kehys varoen irti optisesta asemasta. 1 optisen aseman kehys 2 optinen asema 3 kielekkeet (3) 18

19 Optisen aseman asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista optisen aseman kehyksen kielekkeet optisessa asemassa oleviin paikkoihin ja paina optisen aseman kehystä, kunnes se napsahtaa paikalleen. 2 Kohdista optisen aseman kiinnikkeessä olevat ruuvinreiät optisen aseman ruuvinreikiin. 3 Kiinnitä ruuvit, jotka kiinnittävät optisen aseman kehikon optiseen asemaan. 4 Liu'uta optinen asema asemapaikkaan. 5 Kohdista optisen aseman kiinnikkeessä oleva ruuvinreikä rungon suojuksen ruuvinreikiin. 6 Kiinnitä ruuvi, jolla optisen aseman kokoonpano kiinnittyy rungon suojukseen. 19

20 Rungon suojuksen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet Irrota optinen asema. 20

21 Toimenpiteet 1 Irrota ruuvit, joilla rungon suojus kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 1 M2x4-ruuvi 2 rungon suojus 3 M2x2-ruuvit (3) 4 M2.5x8-ruuvit (13) 2 Kankea rungon suojus irti muovipuikolla alkaen tietokoneen rungon vasemmasta ylänurkasta. 21

22 3 Nosta rungon suojus irti kämmentuki- ja näppämistökokoonpanosta viistosti. 1 rungon suojus 22

23 Rungon suojuksen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa 23

24 Toimenpiteet VAROITUS: Jotta verkkolaiteportti ei vaurioidu vahingossa, älä paina rungon suojusta verkkolaiteporttia vasten, kun kiinnität rungon suojusta tietokoneen runkoon. 1 Aseta rungon suojus kämmentuki- ja näppäimistökokoonpanoon ja napsauta rungon suojus paikalleen aloittaen verkkolaiteportista. 1 rungon suojus 2 verkkolaiteportti 2 Kiinnitä ruuvit, joilla rungon suojus kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. Jälkivaatimukset Asenna optinen asema. 24

25 Akun irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. Toimenpiteet 1 Irrota ruuvit, joilla akku kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 2 Irrota akun kaapeli emolevystä. 25

26 3 Nosta akku irti kämmentuesta ja näppäimistökokoonpanosta. 1 akkukaapeli 2 M2x3-ruuvit (4) 3 kämmentuki- ja näppäimistökokoonpano 4 akku 26

27 Akun asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista akun ruuvinreiät kämmentuen ja näppäimistökokoonpanon ruuvinreikien kanssa. 2 Kiinnitä ruuvit, joilla akku kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 3 Kytke akkukaapeli emolevyyn. Jälkivaatimukset 1 Asenna rungon suojus. 2 Asenna optinen asema. 27

28 Kiintolevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. VAROITUS: Älä irrota kiintolevyä tietokoneen ollessa päällä tai lepotilassa, jotta et menetä tietoja. Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Nosta salpaa ja irrota kiintolevyn kaapeli emolevystä. 2 Irrota ruuvit, joilla kiintolevykokoonpano kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 28

29 3 Nosta kiintolevykokoonpano irti kämmentuki- ja näppäimistökokoonpanosta. 1 salpa 2 kiintolevyn kaapeli 3 kämmentuki- ja näppäimistökokoonpano 5 M2.5x5-ruuvit (3) 4 kiintolevykokoonpano 4 Irrota ruuvit, joilla kiintolevyn kiinnike on kiinnitetty kiintolevyyn. 29

30 5 Nosta kiintolevy irti kiintolevyn kiinnikkeestä. 1 kiintolevy 2 kiintolevyn kiinnike 3 M3x3-ruuvit (4) 6 Irrota välikappale kiintolevystä. 1 välikappale 2 kiintolevy 30

31 Kiintolevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. Toimenpiteet 1 Kytke välikappale kiintolevyyn. 2 Kohdista kiintolevyn kiinnikkeessä olevat ruuvinreiät kiintolevyn ruuvinreikiin. 3 Asenna ruuvit, joilla kiintolevyn kiinnike kiinnittyy kiintolevyyn. 4 Aseta kiintolevykokoonpano kämmentuki- ja näppämistökokoonpanon päälle ja kohdista kiintolevykokoonpanon ruuvinreiät kämmentuki- ja näppämistökokoonpanon ruuvinreikien kanssa. 5 Asenna ruuvit, joilla kiintolevykokoonpano kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 6 Työnnä kiintolevyn kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 31

32 Muistimoduulien irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Levitä sormenpäilläsi varovasti muistimoduulikannan molemmissa päissä olevia kiinnikkeitä, kunnes muistimoduuli ponnahtaa ulos. 32

33 2 Vedä muistimoduuli irti kannastaan. 1 muistimoduuli 2 kiinnikkeet (2) 3 muistimoduulin kanta 33

34 Muistimoduulien asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen. 34

35 2 Liu'uta muistimoduuli tukevasti kantaan viistosti ja paina muistimoduulia alaspäin, kunnes se napsahtaa paikalleen. HUOMAUTUS: Jos et kuule napsahdusta, irrota muistimoduuli ja asenna se uudestaan. 1 muistimoduuli 2 muistimoduulin kanta 3 lovi 4 kieleke 35

36 Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 36

37 Langattoman kortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Irrota ruuvi, jolla langattoman kortin kiinnike ja langaton kortti kiinnittyvät emolevyyn. 2 Nosta langatonta korttia viistoon. 3 Vedä langattoman kortin kiinnike irti langattomasta kortista. 4 Irrota antennikaapelit langattomasta kortista. 37

38 5 Vedä langaton kortti irti emolevyn langattoman kortin paikasta. 1 M2x3-ruuvi 2 langattoman kortin kiinnike 3 antennikaapelit (2) 4 langaton kortti 5 langattoman kortin paikka 38

39 Langattoman kortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet VAROITUS: Jotta langaton kortti ei vioittuisi, älä laita sen alle kaapeleita. 1 Kohdista langattoman kortin lovi langattoman kortin paikan kielekkeen kanssa ja työnnä kortti paikoilleen. 2 Kohdista langattomassa kortissa oleva ruuvinreikä emolevyssä olevan ruuvinreiän kanssa. 3 Kytke antennikaapelit langattomaan korttiin. Seuraavassa taulukossa esitetään tietokoneen tukemien langattoman kortin antennikaapelien värikoodit. Langattoman kortin liittimet Pää (valkoinen kolmio) Lisä (musta kolmio) Antennikaapelin väri valkoinen musta 4 Kohdista langattoman kortin kiinnikkeen ruuvinreikä langattoman kortin ja emolevyn ruuvinreiän kanssa. 39

40 5 Kiinnitä ruuvi, jolla langattoman kortin kiinnike ja langaton kortti kiinnittyvät emolevyyn. 1 langattoman kortin paikka 2 lovi 3 langaton kortti 4 kieleke 5 antennikaapelit 6 langattoman kortin kiinnike 7 M2x3-ruuvi 40

41 Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 41

42 Nappipariston irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Kun nappiparisto poistetaan, BIOS-asennusohjelman asetukset palautetaan oletusasetuksiin. Suositellaan, että BIOS-asennusohjelman asetukset merkitään muistiin ennen nappipariston irrottamista. Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Irrota nappipariston kaapeli emolevystä. 42

43 2 Irrota nappiparisto kämmentuki- ja näppäimistökokoonpanosta. 1 nappipariston kaapeli 2 nappiparisto 3 kämmentuki- ja näppäimistökokoonpano 43

44 Nappipariston asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kiinnitä nappiparisto kämmentuki- ja näppäimistökokoonpanoon. 2 Liitä nappipariston johto emolevyyn. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 44

45 Kosketuslevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Avaa salvat ja irrota kiintolevyn kaapeli ja I/O-kortin kaapeli emolevystä. 45

46 2 Avaa salpa ja irrota kosketuslevyn kaapeli. 1 kiintolevyn kaapeli 2 salpa 3 salpa 4 I/O-kortin kaapeli 5 kosketuslevyn kaapeli 6 salpa 3 Irrota ruuvit, joilla kosketuslevyn kiinnike kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 4 Irrota ruuvit, joilla kosketuslevy kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 5 Irrota teippi varoen ja nosta kosketuslevy irti kämmentuki- ja näppämistökokoonpanosta. 46

47 6 1 M2x2-ruuvit (4) 2 M2x2-ruuvit (3) 3 kosketuslevyn kiinnike 4 kämmentuki- ja näppäimistökokoonpano 5 kosketuslevy 6 teippi 47

48 Kosketuslevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Varmista, että kosketuslevy on kohdakkain kämmentuki- ja näppäimistökokoonpanossa olevien ohjainten kanssa ja että kosketuslevyn molemmilla puolilla on saman verran tilaa. 1 Liimaa teippi, jolla kosketuslevy kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 2 Kohdista kosketuslevyn ruuvinreiät kämmentuen ja näppäimistökokoonpanon ruuvinreikien kanssa. 3 Asenna ruuvit, joilla kosketuslevy kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 4 Kohdista kosketuslevyn kiinnikkeen ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 5 Kiinnitä ruuvit, joilla kosketuslevyn kiinnike kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 6 Työnnä kosketuslevyn kaapeli liitäntään ja kiinnitä kaapeli painamalla salpa alas. 7 Työnnä kiintolevyn kaapeli ja I/O-kortin kaapeli emolevyn liittimiin ja kiinnitä kaapelit sulkemalla salvat. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 48

49 Kaiuttimien irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Irrota kaiuttimen johto emolevystä. 2 Merkitse muistiin kaiuttimen kaapelin reititys kämmentuki- ja näppämistökokoonpanossa ja irrota kaapeli reititysohjaimista. 49

50 3 Nosta kaiuttimet kaapeleineen irti kämmentuki- ja näppämistökokoonpanosta. 1 kaiutinkaapeli 2 kaiuttimet (2) 3 kämmentuki- ja näppäimistökokoonpano 4 reititysohjaimet 50

51 Kaiuttimien asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista ja aseta kaiuttimet kämmentuki- ja näppämistökokoonpanolle kohdistustappien avulla. 2 Ohjaa kaiutinkaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimien kautta. 3 Kytke kaiutinkaapeli emolevyyn. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 51

52 I/O-kortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota kiintolevy. Toimenpiteet 1 Nosta salpa ylös ja irrota I/O-kortin kaapeli emolevyltä. 2 Irrota I/O-kortin kaapeli kämmentuki- ja näppäimistökokoonpanosta. 3 Irrota ruuvi, jolla I/O-kortti on kiinnitetty kämmentukeen ja näppäimistökokoonpanoon. 52

53 4 Nosta I/O-kortti irti kämmentuki- ja näppäimistökokoonpanosta. 1 salpa 2 I/O-kortin kaapeli 3 I/O-kortti 4 kämmentuki- ja näppäimistökokoonpano 5 M2.5x5-ruuvi 53

54 I/O-kortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista I/O-kortissa oleva ruuvinreikä kämmentuessa ja näppäimistökokoonpanossa olevaan ruuvinreikään. 2 Kiinnitä ruuvi, jolla I/O-kortti on kiinnitetty kämmentukeen ja näppäimistökokoonpanoon. 3 Kiinnitä I/O-kortin kaapeli kämmentuki- ja näppäimistökokoonpanoon. 4 Kytke I/O-kortin kaapeli emolevyn I/O-kortin liittimeen ja kiinnitä kaapeli painamalla salpa alas. Jälkivaatimukset 1 Asenna kiintolevy. 2 Asenna akku. 3 Asenna rungon suojus. 4 Asenna optinen asema. 54

55 Tilavalokortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Avaa salpa ja irrota kiintolevyn kaapeli emolevystä. 2 Avaa salpa ja irrota I/O-kortin kaapeli emolevyltä. 3 Irrota kaiuttimen johto emolevystä. 55

56 4 Vapauta kaiuttimen kaapeli reititysohjaimista ja nosta oikeanpuoleinen kaiutin irti kämmentuki- ja näppämistökokoonpanosta. 1 kiintolevyn kaapeli 2 salpa 3 salpa 4 I/O-kortin kaapeli 5 kaiutinkaapeli 6 kaiutin 7 reititysohjaimet 8 kämmentuki- ja näppäimistökokoonpano 5 Avaa salpa ja irrota tilan merkkivalon kaapeli emolevystä. 6 Irrota tilan merkkivalokortin kaapeli kämmentuki- ja näppäimistökokoonpanosta. 56

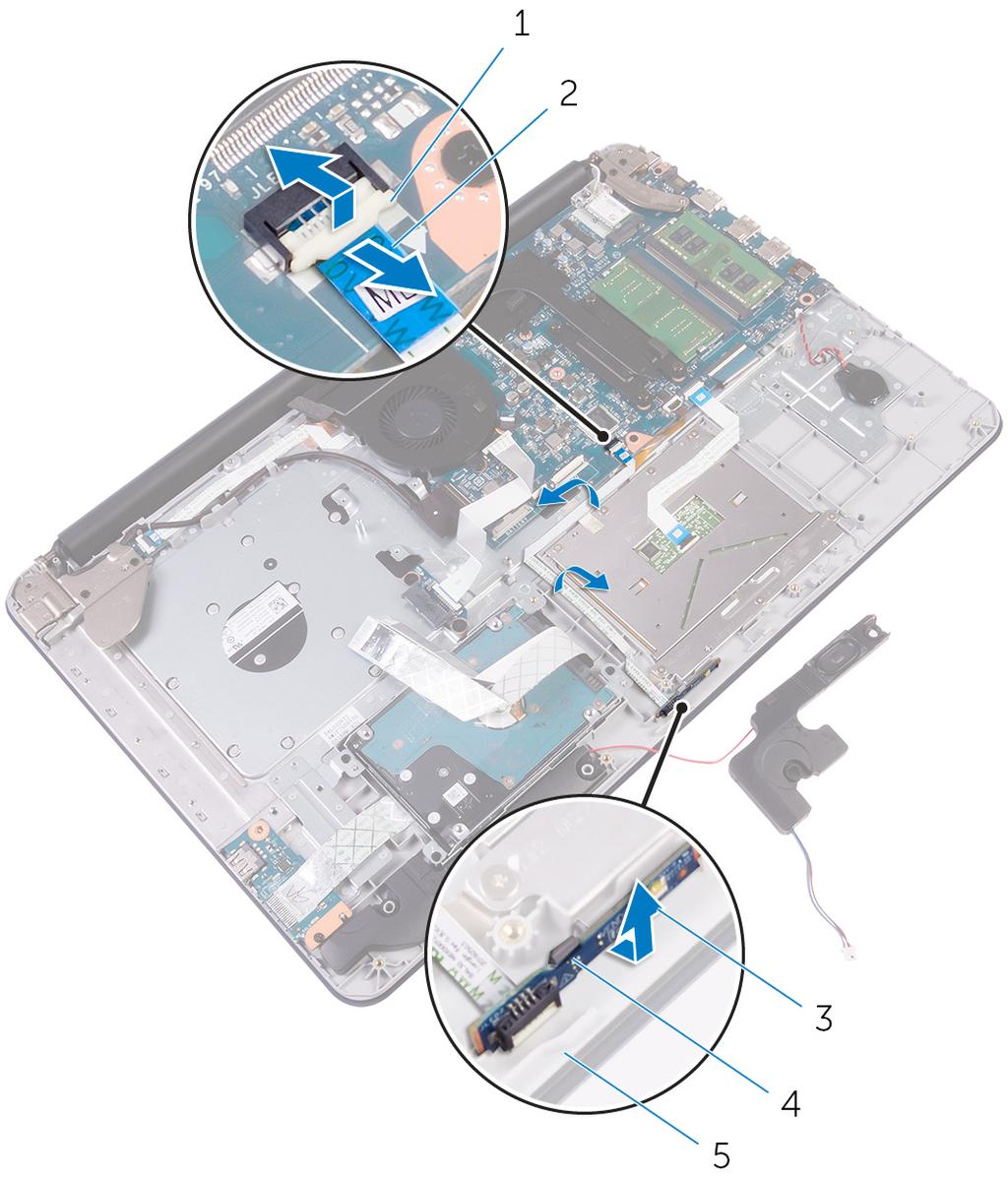

57 7 Vapauta tilan merkkivalokortti kämmentuki- ja näppäimistökokoonpanon kielekkeestä. 1 salpa 2 tilan merkkivalokortin kaapeli 3 tilan merkkivalokortti 4 kieleke 5 kämmentuki- ja näppäimistökokoonpano 57

58 Tilavalokortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Aseta tilan merkkivalokortti viistoon kämmentuki- ja näppämistökokoonpanon päälle ja napsauta se paikoilleen. 2 Kiinnitä tilan merkkivalokortti kämmentuki- ja näppäimistökokoonpanoon. 3 Työnnä tilan merkkivalokortin kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 4 Vedä kaiutinkaapeli reititysohjaimien läpi ja aseta kaiutin kämmentuki- ja näppämistökokoonpanon päälle. 5 Liitä kaiuttimen kaapeli paikoilleen emolevyyn. 6 Työnnä I/O-kortin kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. 7 Työnnä kiintolevyn kaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 58

59 Optisen aseman välikappaleen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. Toimenpiteet 1 Nosta salpaa ja irrota optisen aseman kytkentäkortin kaapeli optisen aseman kortin liitännästä. 2 Irrota ruuvit, joilla optisen aseman kytkentäkortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 59

60 3 Nosta optisen aseman kytkentäkortti irti kämmentuki- ja näppäimistökokoonpanosta. 1 optisen aseman kytkentäkortti 2 M2x2-ruuvit (2) 3 salpa 4 optisen aseman kytkentäkortin kaapeli 60

61 Optisen aseman välikappaleen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Kohdista optisen aseman kytkentäkortin ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 2 Kiinnitä ruuvit, joilla optisen aseman kytkentäkortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 3 Kytke optisen aseman kytkentäkortin kaapeli optisen aseman kytkentäkorttiin painamalla salpaa alas. Jälkivaatimukset 1 Asenna akku. 2 Asenna rungon suojus. 3 Asenna optinen asema. 61

62 Näyttökokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. Toimenpiteet 1 Nosta salpaa ja irrota näyttökaapeli liitännästään. 2 Irrota teippi, jolla näyttökaapeli kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 3 Pane merkille näyttökaapelin reititys ja irrota kaapeli reititysohjaimistaan. 62

63 4 Irrota ruuvit, joilla näytön saranat kiinnittyvät kämmentuki- ja näppämistökokoonpanoon. 1 salpa 2 näyttökaapeli 3 M2.5x5-ruuvit (4) 4 reititysohjain 5 kämmentuki- ja näppäimistökokoonpano 6 teippi 5 Nosta näytön saranat irti kämmentuki- ja näppäimistökokoonpanosta. 63

64 6 Vedä ja nosta kämmentuki- ja näppämistökokoonpanoa. 1 kämmentuki- ja näppäimistökokoonpano 2 näytön saranat (2) 64

65 Näyttökokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Työnnä ja aseta kämmentuki- ja näppäimistökokoonpano näyttökokoonpanon päälle. 2 Paina näytön saranat kohdistustappien avulla kämmentuki- ja näppämistökokoonpanon päälle. 3 Kohdista näytön saranoiden ruuvinreiät kämmentuen ja näppäimistökokoonpanon ruuvinreikien kanssa. 4 Asenna ruuvit, joilla näytön saranat kiinnittyvät kämmentuki- ja näppämistökokoonpanoon. 5 Vedä näyttökaapeli kämmentuki- ja näppäimistökokoonpanon reititysohjaimien läpi. 6 Liimaa teippi, jolla näyttökaapeli kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 7 Työnnä näyttökaapeli emolevyn liitäntään ja kiinnitä kaapeli sulkemalla salpa. Jälkivaatimukset 1 Asenna langaton kortti. 2 Asenna akku. 3 Asenna rungon suojus. 4 Asenna optinen asema. 65

66 Emolevykokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltotunnus on syötettävä BIOS-asennusohjelmaan sen jälkeen, kun olet asentanut emolevyn paikalleen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki muutokset, jotka olet tehnyt BIOSiin BIOS-asennusohjelmalla. Sinun on tehtävä asianmukaiset muutokset uudelleen vaihdettuasi emolevyn. HUOMAUTUS: Ennen kuin irrotat kaapelit emolevyltä, merkitse liitinten sijainnit muistiin, jotta voit kytkeä kaapelit takaisin oikein asennettuasi emolevyn. Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota muistimoduulit. 6 Irrota näyttö. Toimenpiteet 1 Nosta liitinsalpoja ja irrota optisen aseman kytkentäkortin kaapeli ja tilavalokortin kaapeli emolevystä. 66

67 2 Nosta liitinsalpoja ja irrota kiintolevyn kaapeli ja I/O-kortin kaapeli emolevystä. 1 salpa 2 optisen aseman kytkentäkortin kaapeli 3 salpa 4 salpa 5 tilan merkkivalokortin kaapeli 6 I/O-kortin kaapeli 7 kiintolevyn kaapeli 8 salpa 3 Nosta liitäntäsalpoja ja irrota kosketuslevyn kaapeli emolevystä. 4 Nosta liitinsalpa ja irrota näppäimistökaapeli emolevystä. 67

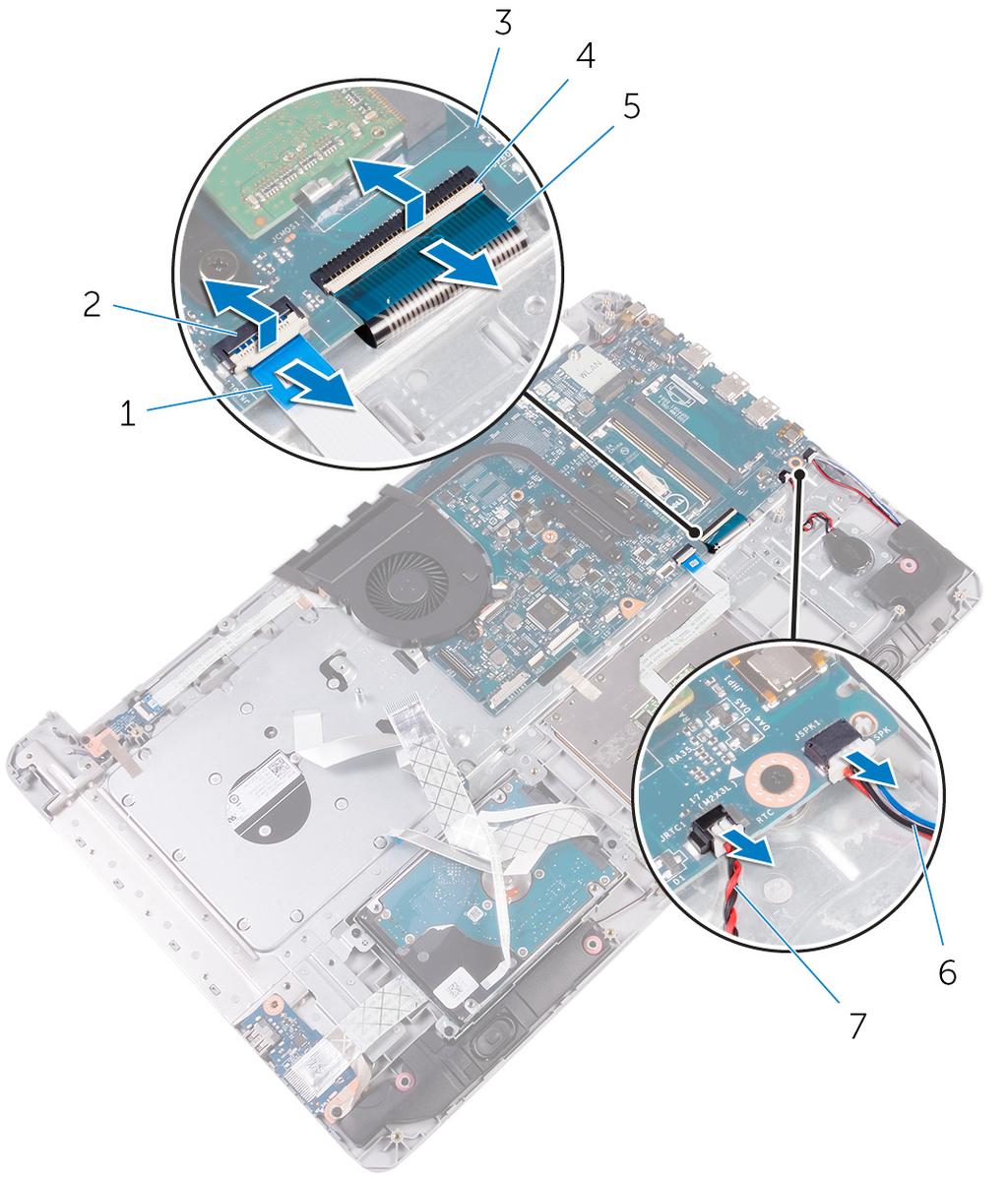

68 5 Irrota nappipariston ja kaiuttimen kaapelit emolevystä. 1 kosketuslevyn kaapeli 2 salpa 3 emolevy 4 salpa 5 näppäimistön kaapeli 6 kaiutinkaapeli 7 nappipariston kaapeli 6 Irrota ruuvit, joilla emolevykokoonpano kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 7 Nosta emolevykokoonpanoa varoen sisäreunasta ja vapauta emolevy kämmentuki- ja näppämistökokoonpanosta. 68

69 8 Käännä emolevykokoonpano ympäri. 1 M2x3-ruuvit (3) 2 emolevy 3 kämmentuki ja näppäimistökokoonpano 9 Irrota verkkolaiteliittimen kaapeli emolevystä. 10 Nosta salpaa ja irrota virtapainikkeen kaapeli emolevystä. 4 M2.5x5-ruuvi (1) 69

70 11 Irrota virtapainikkeen kaapeli jäähdytyselementtikokoonpanon takaa. 1 emolevy 2 jäähdytyselementti 3 salpa 4 virtapainikkeen kaapeli 5 verkkolaiteliittimen kaapeli 12 Irrota jäähdytyselementtikokoonpano. 70

71 Emolevykokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltotunnus on syötettävä BIOS-asennusohjelmaan sen jälkeen, kun olet asentanut emolevyn paikalleen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki muutokset, jotka olet tehnyt BIOSiin BIOS-asennusohjelmalla. Sinun on tehtävä asianmukaiset muutokset uudelleen vaihdettuasi emolevyn. Toimenpiteet VAROITUS: Varmista, että emolevyn alle ei jää kaapeleita, jotta emolevy ei vahingoitu. 1 Asenna jäähdytyselementti. 2 Kytke verkkolaiteliittimen kaapeli emolevyyn. 3 Työnnä virtapainikkeen kaapeli emolevyn liitäntään ja kiinnitä kaapeli painamalla salpa alas. 4 Käännä emolevykokoonpano ympäri. 5 Työnnä emolevykokoonpanon portit kämmentuki- ja näppäimistökokoonpanon aukkoihin. 6 Kohdista emolevykokoonpanon ruuvinreiät kämmentuki- ja näppäimistökokoonpanon ruuvinreikien kanssa. 7 Asenna ruuvit, joilla emolevykokoonpano kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 8 Kytke nappipariston kaapeli ja kaiutinkaapeli emolevyyn. 71

72 9 Työnnä näppäimistön kaapeli, kosketuslevyn kaapeli, kiintolevyn kaapeli, I/Okortin kaapeli ja optisen aseman kytkentäkortin kaapeli liitäntöihinsä ja kiinnitä kaapelit painamalla salvat alas. Jälkivaatimukset 1 Asenna näyttö. 2 Asenna muistimoduulit. 3 Asenna langaton kortti. 4 Asenna akku. 5 Asenna rungon suojus. 6 Asenna optinen asema. 72

73 Jäähdytyselementtikokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAARA: Jäähdytyselementti voi kuumeta normaalikäytössä. Anna jäähdytyselementin jäähtyä riittävän kauan ennen sen koskettamista. VAROITUS: Jotta suorittimen jäähdytys olisi mahdollisimman tehokasta, älä kosketa jäähdytyselementin lämmönjohtoalueita. Iholla oleva öljy voi heikentää piitahnan lämmönjohtotyynyn Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota emolevykokoonpano. Toimenpiteet HUOMAUTUS: Aseta emolevy puhtaalle ja tasaiselle pinnalle. 1 Irrota tuulettimen kaapeli emolevystä. 2 Löysennä jäähdytyselementtikokoonpanon emolevyyn kiinnittävät ruuvit oikeassa järjestyksessä (merkitty jäähdytyselementtikokoonpanoon). 3 Irrota ruuvit, joilla jäähdytyselementti on kiinnitetty emolevyyn. 73

74 4 Nosta jäähdytyselementti irti emolevystä. 1 jäähdytyselementti 2 M2x3-ruuvit (3) 3 emolevy 4 kiinnitysruuvit (4) 5 tuulettimen kaapeli 74

75 Jäähdytyselementtikokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa VAROITUS: Jäähdytyselementin virheellinen kohdistaminen voi vahingoittaa emolevyä tai suoritinta. HUOMAUTUS: Alkuperäinen piitahna voidaan käyttää uudelleen, jos alkuperäinen emolevy ja tuuletin asennetaan yhdessä uudelleen. Jos joko emolevy tai tuuletin vaihdetaan, käytä pakkauksessa toimitettua lämmönjohtotyynyä taataksesi lämmönjohtumisen. Toimenpiteet 1 Kohdista jäähdytyselementissä olevat ruuvinreiät emolevyn ruuvinreikiin. 2 Kiinnitä ruuvit, joilla jäähdytyselementtikokoonpano kiinnittyy emolevyyn. 3 Kiristä jäähdytyselementtikokoonpanon emolevyyn kiinnittävät ruuvit oikeassa järjestyksessä (merkitty jäähdytyselementtikokoonpanoon). 4 Kiinnitä tuulettimen kaapeli emolevyyn. Jälkivaatimukset 1 Asenna emolevykokoonpano. 2 Asenna akku. 3 Asenna rungon suojus. 4 Asenna optinen asema. 75

76 Virtapainikekortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota näyttö. Toimenpiteet 1 Nosta salpaa ja irrota virtapainikekortin kaapeli kämmentuki- ja näppämistökokoonpanosta. 2 Irrota ruuvi, jolla virtapainikekortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 3 Irrota teippi, jolla virtapainikekortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 76

77 4 Nosta virtapainikekortti irti kämmentuki- ja näppäimistökokoonpanosta. 1 salpa 2 virtapainikekortin kaapeli 3 M2x3-ruuvi 4 teippi 5 virtapainikekortti 6 kämmentuki- ja näppäimistökokoonpano 77

78 Virtapainikekortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Aseta virtapainikekortti kämmentuki- ja näppämistökokoonpanon päälle ja kohdista virtapainikekortin ruuvinreikä kämmentuki- ja näppämistökokoonpanon ruuvinreiän kanssa. 2 Liimaa teippi, jolla virtapainikekortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 3 Kiinnitä ruuvi, jolla virtapainikekortti kiinnittyy kämmentuki- ja näppäimistökokoonpanoon. 4 Työnnä virtapainikkeen kaapeli virtapainikekorttiin ja kiinnitä kaapeli sulkemalla salpa. Jälkivaatimukset 1 Asenna näyttö. 2 Asenna akku. 3 Asenna rungon suojus. 4 Asenna optinen asema. 78

79 Verkkolaiteliitännän irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota muistimoduulit. 6 Irrota jäähdytyselementtikokoonpano. 7 Irrota emolevykokoonpano. Toimenpiteet 1 Merkitse verkkolaiteliittimen kaapelin reititys muistiin ja irrota se kämmentuki- ja näppämistökokoonpanon reititysohjaimista. 2 Irrota ruuvi, jolla verkkolaiteliitin kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 79

80 3 Nosta verkkolaiteliitin kaapeleineen irti kämmentuki- ja näppäimistökokoonpanosta. 1 reititysohjain 2 verkkolaiteliittimen kaapeli 3 M2x3-ruuvi 4 verkkolaiteportti 5 kämmentuki- ja näppäimistökokoonpano 80

81 Verkkolaiteliitännän asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Työnnä verkkolaiteliitin kämmentuen ja näppäimistökokoonpanon aukkoon. 2 Kiinnitä ruuvi, jolla verkkolaiteliitäntä kiinnittyy kämmentukeen ja näppäimistökokoonpanoon. 3 Ohjaa verkkolaiteportin kaapeli kämmentuki- ja näppämistökokoonpanoon kiinnitettyjen kaapelointiohjaimien läpi. Jälkivaatimukset 1 Asenna emolevykokoonpano. 2 Asenna jäähdytyselementti. 3 Asenna muistimoduulit. 4 Asenna langaton kortti. 5 Asenna akku. 6 Asenna rungon suojus. 7 Asenna optinen asema. 81

82 Kämmentuen ja näppäimistökokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota muistimoduulit. 6 Irrota kiintolevy. 7 Irrota I/O-kortti. 8 Irrota jäähdytyselementtikokoonpano. 9 Irrota näyttö. 10 Irrota verkkolaiteliitin. 11 Irrota virtapainikekortti. 12 Irrota kaiuttimet. 13 Irrota kosketuslevy. 14 Irrota nappiparisto. 15 Irrota emolevykokoonpano. 16 Irrota tilan merkkivalokortti. 17 Irrota optisen aseman välikappale. 82

83 Toimenpiteet Esitoimenpiteiden jälkeen jäljellä on kämmentuki- ja näppämistökokoonpano. 1 kämmentuki- ja näppäimistökokoonpano 83

84 Kämmentuen ja näppäimistökokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet Aseta kämmentuki- ja näppäimistökokoonpano tasapinnalle. Jälkivaatimukset 1 Asenna optisen aseman välikappale. 2 Asenna tilan merkkivalokortti. 3 Asenna emolevykokoonpano. 4 Asenna nappiparisto. 5 Asenna kosketuslevy. 6 Asenna kaiuttimet. 7 Asenna virtapainikekortti. 8 Asenna verkkolaiteliitin. 9 Asenna näyttö. 10 Asenna jäähdytyselementti. 11 Asenna I/O-kortti. 12 Asenna kiintolevy. 13 Asenna muistimoduulit. 14 Asenna langaton kortti. 15 Asenna akku. 84

85 16 Asenna rungon suojus. 17 Asenna optinen asema. 85

86 Näytön kehyksen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokonetta, jossa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. Toimenpiteet 1 Kankea näytön kehys irti muovipuikolla. 86

87 2 Irrota näytön kehys näytön takakannesta. 1 näytön kehys 2 näytön takakansi 3 muovipuikko 87

88 Näytön kehyksen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokonetta, jossa ei ole kosketusnäyttöä. Kohdista näytön kehys näytön takakannen kanssa ja napsauta näytön kehys varovasti paikoilleen. Jälkivaatimukset 1 Asenna näyttö. 2 Asenna langaton kortti. 3 Asenna akku. 4 Asenna rungon suojus. 5 Asenna optinen asema. 88

89 Näyttöpaneelin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokoneita, joissa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. 6 Irrota näytön kehys. Toimenpiteet 1 Irrota ruuvit, joilla näyttöpaneeli kiinnittyy näytön takakanteen. 89

90 2 Nosta näyttöpaneeli varovasti ylös ja käännä se ympäri. 1 näytön takakansi 2 näyttöpaneeli 3 M2x3-ruuvit (4) 3 Irrota teippi varoen, nosta salpaa ja irrota näyttökaapeli näyttökaapelin liitännästä. 90

91 4 Nosta näyttöpaneeli irti näytön takakannesta. 1 teippi 2 näyttökaapeli 3 salpa 4 näytön takakansi 5 näyttöpaneeli 91

92 Näyttöpaneelin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokonetta, jossa ei ole kosketusnäyttöä. 1 Työnnä näyttökaapeli näyttökaapelin liittimeen ja kiinnitä kaapeli painamalla salpaa alaspäin. 2 Liimaa teippi näyttöpaneelin kaapelin liittimen päälle. 3 Aseta näyttöpaneeli varoen näytön takakanteen ja kohdista näyttöpaneelin ruuvinreiät näytön takakannen ruuvinreikien kanssa. 4 Kiinnitä ruuvit, joilla näyttöpaneeli kiinnittyy näytön takakanteen. Jälkivaatimukset 1 Asenna näytön kehys. 2 Asenna näyttö. 3 Asenna langaton kortti. 4 Asenna akku. 5 Asenna rungon suojus. 6 Asenna optinen asema. 92

93 Näytön saranoiden irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokoneita, joissa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. 6 Irrota näytön kehys. 7 Irrota näyttöpaneeli. Toimenpiteet 1 Irrota ruuvit, joilla näytön saranat on kiinnitetty näyttöpaneeliin. 93

94 2 Nosta näytön saranat irti näyttöpaneelista. 1 M2x3-ruuvit (2) 2 näytön saranat (2) 3 M2.5x8-ruuvit (4) 4 näyttöpaneeli 94

95 Näytön saranoiden asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokonetta, jossa ei ole kosketusnäyttöä. 1 Kohdista näytön saranoiden ruuvinreiät näyttöpaneelissa oleviin ruuvinreikiin. 2 Asenna ruuvit, joilla näytön saranat on kiinnitetty näyttöpaneeliin. Jälkivaatimukset 1 Asenna näyttöpaneeli. 2 Asenna näytön kehys. 3 Asenna näyttö. 4 Asenna langaton kortti. 5 Asenna akku. 6 Asenna rungon suojus. 7 Asenna optinen asema. 95

96 Kameran irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokoneita, joissa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. 6 Irrota näytön kehys. Toimenpiteet 1 Irrota kamerakaapeli kameramoduulista. 96

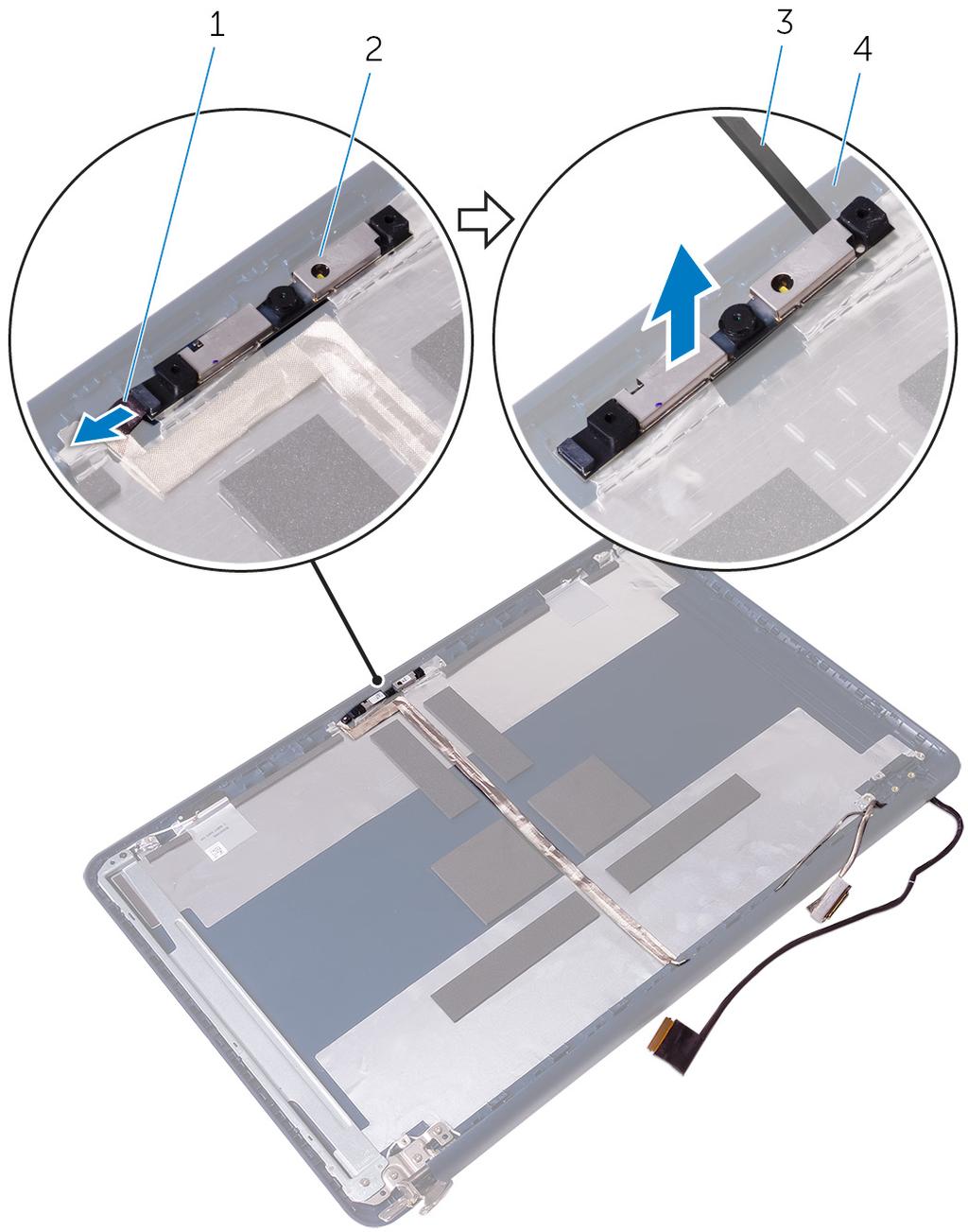

97 2 Kankea kamera varoen irti näytön takakannesta muovipuikkoa käyttäen. 1 kamerakaapeli 2 kamera 3 muovipuikko 4 näytön takakansi 97

98 Kameran asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokonetta, jossa ei ole kosketusnäyttöä. 1 Kiinnitä kamera näytön takakanteen kohdistustapeilla. 2 Kytke kameran kaapeli kameraliitäntään. Jälkivaatimukset 1 Asenna näytön kehys. 2 Asenna näyttö. 3 Asenna langaton kortti. 4 Asenna akku. 5 Asenna rungon suojus. 6 Asenna optinen asema. 98

99 Näyttökaapelin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Tämä luku koskee ainoastaan matkatietokoneita, joissa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. 6 Irrota näytön kehys. 7 Irrota näyttöpaneeli. Toimenpiteet 1 Irrota ruuvit, joilla näytön saranat on kiinnitetty näyttöpaneeliin. 99

100 2 Nosta näytön saranat irti näyttöpaneelista. 1 M2x3-ruuvi 2 näytön sarana 3 M2.5x4-ruuvit (4) 4 näytön takakansi 3 Irrota kamerakaapeli kameramoduulista. 4 Irrota kameran kaapeli näytön takakangesta. 100

101 5 Merkitse muistiin näyttökaapelin reititys ja irrota näyttökaapeli näytön takakannen reititysohjaimista. 1 kamera 2 kamerakaapeli 3 reititysohjaimet 4 näytön takakansi 101

102 Näyttökaapelin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Toimenpiteet 1 Ohjaa näyttökaapeli näytön takakannen reititysohjainten kautta. 2 Kiinnitä kameran kaapeli näytön takakanteen. 3 Kytke kameran kaapeli kameramoduuliin. 4 Kohdista oikeanpuoleisen näytön saranoiden ruuvinreiät näyttöpaneelissa oleviin ruuvinreikiin. 5 Asenna ruuvit, joilla näytön saranat on kiinnitetty näyttöpaneeliin. Jälkivaatimukset 1 Asenna näyttöpaneeli. 2 Asenna näytön kehys. 3 Asenna näyttö. 4 Asenna langaton kortti. 5 Asenna akku. 6 Asenna rungon suojus. 7 Asenna optinen asema. 102

103 Näytön takakannen ja antennikokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuustiedot ja noudata kohdan Ennen tietokoneen komponenttien käsittelyä vaiheita. Kun olet työskennellyt tietokoneen sisäosien parissa, noudata kohdan Tietokoneen sisällä työskentelyn jälkeen ohjeita. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance - sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Nämä ohjeet koskevat ainoastaan matkatietokoneita, joissa ei ole kosketusnäyttöä. 1 Irrota optinen asema. 2 Irrota rungon suojus. 3 Irrota akku. 4 Irrota langaton kortti. 5 Irrota näyttö. 6 Irrota näytön kehys. 7 Irrota näyttöpaneeli. 8 Irrota näytön saranat. 9 Irrota kamera. 10 Irrota näytötökaapeli. Toimenpiteet Esitoimenpiteiden jälkeen jäljellä on näytön takakansi ja antennikokoonpano. 103

104 1 näytön takakansi ja antennikokoonpano 104
