3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Ulkoisten lisävarusteiden vaihto Tietokoneen kannen irrotus Etuosan peitelevyn vaihto Optisen aseman vaihto Asemapaikkakehikon kääntäminen ylös- ja alaspäin Tallennusaseman vaihto Virtapainikelevyn ja kortinlukijan vaihto Valaistun punaisen pisteen vaihto Sisäisen kaiuttimen vaihto Lämpöanturin vaihto Wi-Fi-kortin vaihto Wi-Fi-antennin vaihto M.2 SSD -aseman vaihto M.2 SSD -aseman kehikon vaihto Nappipariston vaihto Muistimoduulin vaihto Jäähdytyslevy-tuuletinmoduulin vaihto Suorittimen vaihto PCI Express -kortin vaihto Kannen avauksen tunnistuskytkimen vaihto Virtalähdemoduulin vaihto Emolevyn vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii M725s Käyttöopas ja laitteiston ylläpito-opas

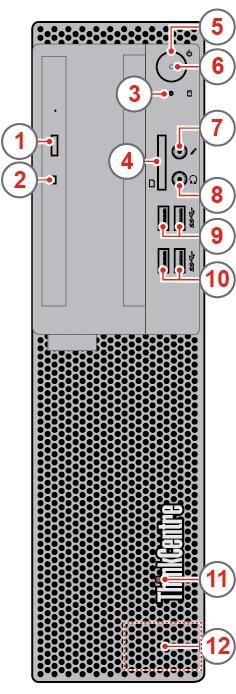

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Optisen aseman poistopainike 2 Optisen aseman merkkivalo 3 Tallennusaseman merkkivalo 4 Kortinlukijan paikka (lisävaruste) 5 Virtapainike 6 Virran merkkivalo 7 Mikrofoniliitäntä 8 Kuulokeliitäntä 9 USB 3.1 Gen 2 -liitännät (2) 10 USB 3.1 Gen 1 -liitännät (2) 11 Valaistu punainen piste 12 Sisäinen kaiutin (lisävaruste) 1 Optisen aseman poistopainike Käytetään optisen aseman levykelkan avaamiseen. Copyright Lenovo

6 2 Optisen aseman merkkivalo Kun merkkivalo palaa, optinen asema on käytössä. 3 Tallennusaseman merkkivalo Kun merkkivalo palaa, tallennusasema on käytössä. 4 Kortin lukulaitteen paikka Tätä käytetään tietojen lukemiseen tuetusta muistikortista. 5 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 6 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. 7 Mikrofoniliitäntä Tähän liitäntään voidaan liittää mikrofoni, jonka avulla voit äänittää ääntä tai käyttää tietokonetta puheentunnistusohjelmiston avulla. 8 Kuulokeliitäntä Tähän liitäntään voi liittää kuulokkeet. 9 USB 3.1 Gen 2 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 10 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 11 Valaistu punainen piste Kun merkkivalo palaa, tietokone on käynnissä. 12 Sisäinen kaiutin Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita. 2 M725s Käyttöopas ja laitteiston ylläpito-opas

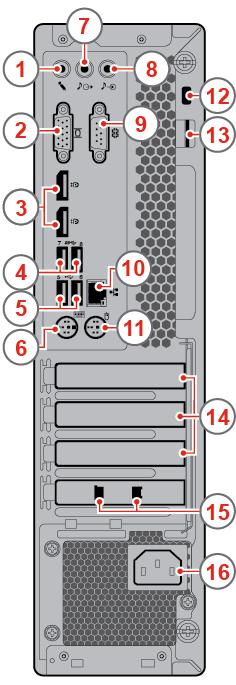

7 Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 2. Laite takaa 1 Mikrofoniliitäntä 2 VGA-lähtöliitäntä 3 DisplayPort 1.2 -lähtöliitännät (2) 4 USB 3.1 Gen 1 -liitännät (2) 5 USB 2.0 -liitännät (2) 6 PS/2-näppäimistöliitäntä 7 Ääni ulos -liitäntä 8 Ääni sisään -liitäntä 9 Sarjaportti 10 Ethernet-liitäntä 11 PS/2-hiiriliitäntä 12 Turvalukon paikka 13 Riippulukon kiinnityslenkki 14 PCI-Express-korttipaikat 15 Älykkään kaapelipidikkeen paikat (2) (lisävaruste) 16 Verkkojohdon liitäntä 1 Mikrofoniliitäntä Tähän liitäntään voidaan liittää mikrofoni, jonka avulla voit äänittää ääntä tai käyttää tietokonetta puheentunnistusohjelmiston avulla. 2 VGA-lähtöliitäntä Luku 1. Yleiskuvaus 3

8 Tämän liitännän avulla tietokone lähettää signaaleja toiseen videolaitteeseen, esimerkiksi näyttöön. 3 DisplayPort 1.2 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 4 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 5 USB 2.0 -liitäntä Tähän liitäntään voidaan liittää laite, joka edellyttää USB 2.0 -liitännän käyttöä. 6 PS/2-näppäimistöliitäntä Käytetään Personal System/2 (PS/2) -näppäimistöliitännällä varustetun näppäimistön liittämiseen. 7 Ääni ulos -liitäntä Tämän liitännän avulla tietokone lähettää signaaleja ulkoisiin laitteisiin, kuten stereokaiuttimiin, kuulokkeisiin tai multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille. Huomautus: Jos tietokoneessa on sekä äänen linjalähtöliitäntä että kuulokemikrofonin tai kuulokkeiden liitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofonin tai kuulokkeiden liitäntään. Kuulokkeiden liitäntä ei tue kuulokemikrofonien mikrofonia. 8 Ääni sisään -liitäntä Tämän liitännän avulla tietokone vastaanottaa äänisignaaleja ulkoisesta äänilaitteesta, kuten stereojärjestelmästä. Jos haluat liittää ulkoisen äänilaitteen, liitä kaapeli laitteessa olevan äänen linjalähtöliitännän ja tietokoneessa olevan äänen linjatuloliitännän väliin. 9 Sarjaliitäntä Käytetään ulkoisen modeemin, sarjatulostimen tai muiden sarjaliitännällä varustettujen laitteiden liittämiseen. 10 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 11 PS/2-hiiriliitäntä Käytetään hiiren, ohjauspallon tai muun PS/2-hiiriliitännällä varustetun osoitinlaitteen liittämiseen. 12 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. 13 Riippulukon kiinnityslenkki Käytetään riippulukon kiinnittämiseen. 14 PCI-Express-korttipaikat 4 M725s Käyttöopas ja laitteiston ylläpito-opas

9 Voit parantaa tietokoneen suorituskykyä liittämällä PCI Express -kortit tälle alueelle. Tämän alueen liitännät määräytyvät tietokoneen mallin mukaan. 15 Älykkään kaapelipidikkeen paikat Käytetään älykkään kaapelipidikkeen kiinnittämiseen. 16 Verkkojohdon liitäntä Tähän liitetään verkkojohto, jolla tietokone kytketään verkkovirtaan. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa. Kuva 3. Emolevy 1 4-nastainen virtalähteen liitäntä 2 Suorittimen tuulettimen liitäntä 3 Sisäisen kaiuttimen liitäntä 4 Tallennusaseman merkkivalo 5 Virtapainikelevyn liitäntä 6 SATA-virtaliitännät (2) 7 10-nastainen virtalähteen liitäntä 8 CMOS-muistin tyhjennyksen/palautuksen hyppyjohdin 9 SATA 3.0 -liitännät (3) 10 Lisätuulettimen liitäntä 1 11 Valaistun punaisen pisteen liitäntä 12 Lämpöanturin liitäntä 13 M.2 SSD -aseman paikka 14 Etuosan USB 2.0 -liitäntä (kortinlukijan liittämistä varten) 15 Etulevyn USB 2.0 -liitäntä 16 Rinnakkaisportti 17 Sarjaportin (COM2) liitäntä 18 Summeri Luku 1. Yleiskuvaus 5

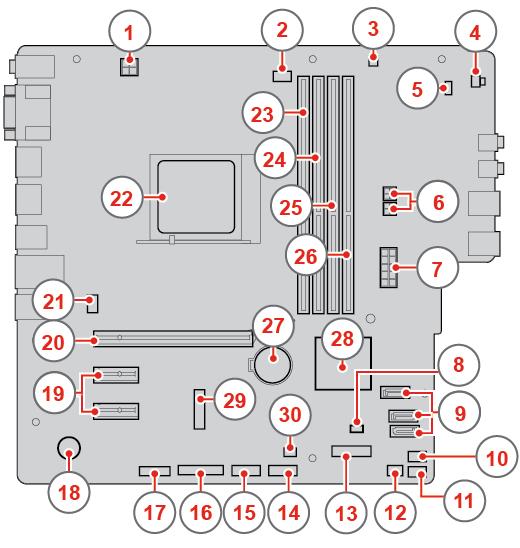

10 19 PCI Express x1 -korttipaikat (2) 20 PCI Express x16 -grafiikkakorttipaikka 21 Järjestelmän tuulettimen liitäntä 22 Suorittimen vastake 23 Muistipaikka (DIMM1) 24 Muistipaikka (DIMM2) 25 Muistipaikka (DIMM3) 26 Muistipaikka (DIMM4) 27 Nappiparisto 28 PCH 29 M.2 Wi-Fi -korttipaikka 30 Kannen avauksen tunnistuskytkimen liitäntä Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty tietokoneeseen kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra 6 M725s Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 180 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 210 wattia Tallennusasemat 3,5 tuuman tallennusasema (lisävaruste) 2,5 tuuman tallennusasema (lisävaruste) M.2 SSD -asema (lisävaruste) Näyttöominaisuudet Sisäinen näytönohjainkortti tukee seuraavia: DisplayPort 1.2 -lähtöliitäntä VGA-lähtöliitäntä Lisävarusteena saatava erillinen näytönohjainkortti parantaa kuvanlaatua ja laajentaa ominaisuuksia. Ääniominaisuudet Sisäinen äänikortti tukee seuraavia: Äänen linjatuloliitäntä Äänen linjalähtöliitäntä Kuulokeliitäntä Sisäinen kaiutin (lisävaruste) Mikrofoniliitäntä Lisävarusteena saatava äänikortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet. Siirräntäominaisuudet Ääniliitännät (äänen tulo, äänen lähtö, kuuloke ja mikrofoni) Kortinlukijan paikka (lisävaruste) Näyttöliitännät (DisplayPort 1.2 -lähtö ja VGA-lähtö) Ethernet-liitäntä PS/2-näppäimistöliitäntä PS/2-hiiriliitäntä Sarjaliitäntä USB-liitännät Laajennusominaisuudet Kortinlukija (lisävaruste) Muistipaikat Optinen asema PCI Express x1 -korttipaikka PCI Express x16 -näytönohjainkorttipaikka Copyright Lenovo

12 Tallennusasemapaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat Leveys: 92,5 mm Korkeus: 343,5 mm Syvyys: 290,5 mm Paino (ilman pakkausta) Enimmäiskokoonpano (toimitettaessa): 6,0 kg (13,2 lb) 8 M725s Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Tietokoneen lukot Tietokoneen kannen lukitseminen Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on riippulukkolenkki, johon voi asentaa tietokoneen kannen irrotuksen estävän riippulukon. Kuva 5. Tietokoneen kannen lukitseminen Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 6. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Copyright Lenovo

14 Älykkään kaapelipidikkeen kiinnitys Älykkään kaapelipidikkeen avulla voidaan suojata laitteita, kuten näppäimistöä ja hiirtä, lukitsemalla laitteiden kaapelit tietokoneeseen. Älykäs kaapelipidike kiinnitetään tietokoneen takaosassa oleviin vaijerilukon aukkoihin. Voit asentaa älykkään kaapelipidikkeen seuraavasti: 1. Aseta pidike 1 vaijerilukon aukkoon Vedä lukittavat kaapelit älykkään kaapelipidikkeen lovien läpi. 3. Paina pidike 2 vaijerilukon aukkoon 3 niin, että se napsahtaa paikalleen. Kuva 7. Älykkään kaapelipidikkeen kiinnitys 10 M725s Käyttöopas ja laitteiston ylläpito-opas

15 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Huomioon otettavaa staattiselle sähkölle herkkiä laitteita käsiteltäessä Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

16 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin seuraavista osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 12 M725s Käyttöopas ja laitteiston ylläpito-opas

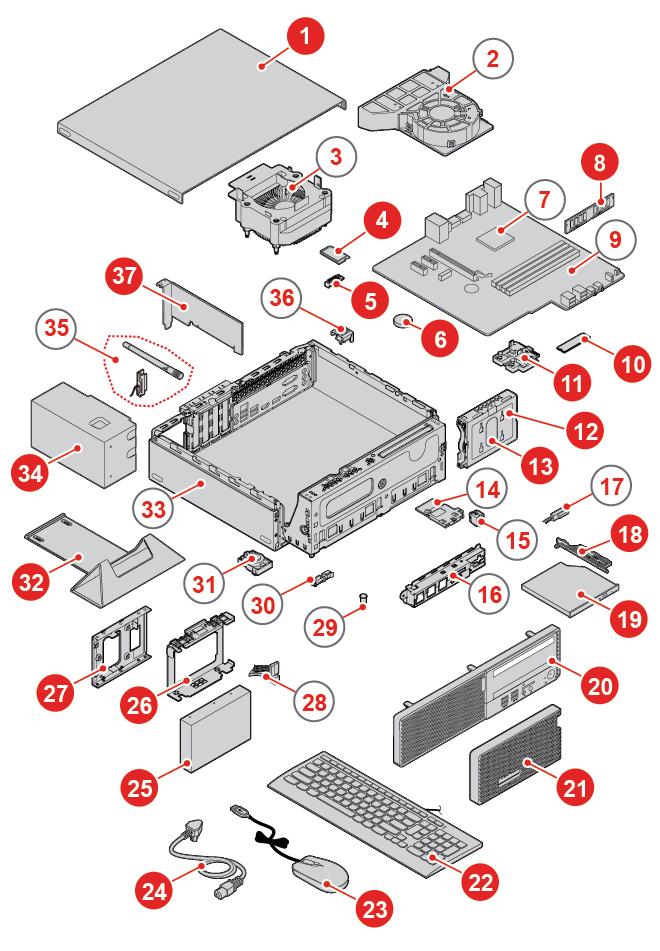

17 Kuva 8. FRU-osien (ja CRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRUosat Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 1 Tietokoneen kansi 4 Wi-Fi-kortti 2 Jäähdytyslevyn tuuletinputki 6 Nappiparisto 5 Wi-Fi-kortin suojus 3 Jäähdytyslevy-tuuletinmoduuli 8 Muistimoduuli 34 Virtalähdemoduuli 7 Suoritin 10 M.2 SSD -asema 9 Emolevy 11 M.2 SSD -aseman pidike 14 Kortinlukija 12 Toissijainen tallennusasemakehikko 15 Virtapainikelevy Luku 4. Laitteiston osien vaihto 13

18 Itsepalvelun piiriin kuuluvat CRUosat 13 Toissijainen tallennusasema (2,5 tuuman tallennusasema) Valinnaisen palvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 16 Etuosan siirräntäkiinnike 18 Optisen aseman kehikko 17 Optisen aseman kaapeli 19 Optinen asema 28 Tallennusaseman kaapeli 20 Etuosan peitelevy 29 Valaistu punainen piste 21 Pölysuojus 30 Lämpöanturi 22 Näppäimistö 31 Sisäinen kaiutin 23 Hiiri 33 Runko 24 Verkkojohto 35 Wi-Fi-antennit (2) 25 Ensisijainen tallennusasema (2,5 tuuman tai 3,5 tuuman tallennusasema) 36 Kannen avauksen tunnistuskytkin 26 Ensisijainen tallennusasemakehikko 27 Asemasovitin 32 Pystyjalusta 37 PCI Express -kortti Ulkoisten lisävarusteiden vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 3. Vaihda ulkoiset lisävarusteet. Pystyjalusta 14 M725s Käyttöopas ja laitteiston ylläpito-opas

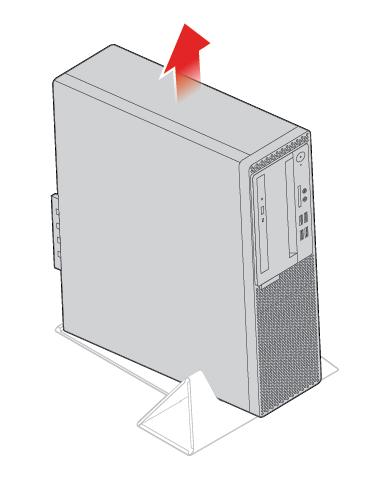

19 Kuva 9. Pystyjalustan irrotus Kuva 10. Pystyjalustan kokoaminen Luku 4. Laitteiston osien vaihto 15

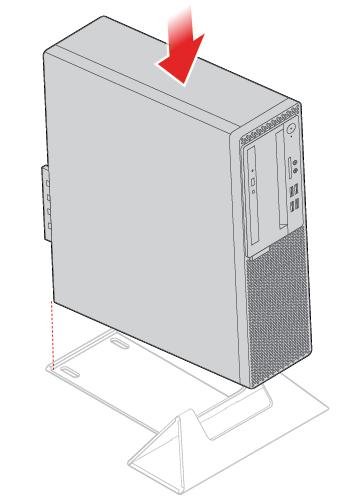

20 Kuva 11. Pystyjalustan asennus Pölysuojus Kuva 12. Pölysuojuksen poisto 16 M725s Käyttöopas ja laitteiston ylläpito-opas

21 Kuva 13. Pölysuojuksen asennus 4. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutamia minuutteja. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 3. Avaa tarvittaessa tietokoneen kannen lukitus. 4. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Luku 4. Laitteiston osien vaihto 17

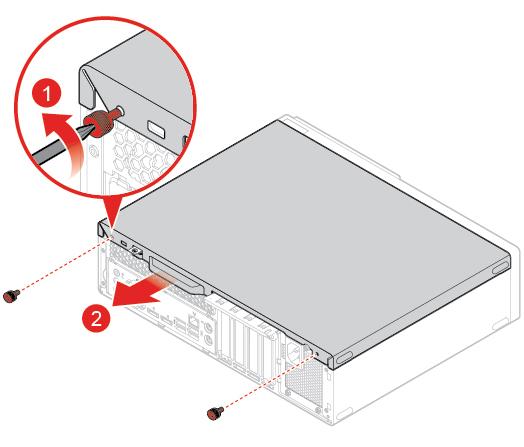

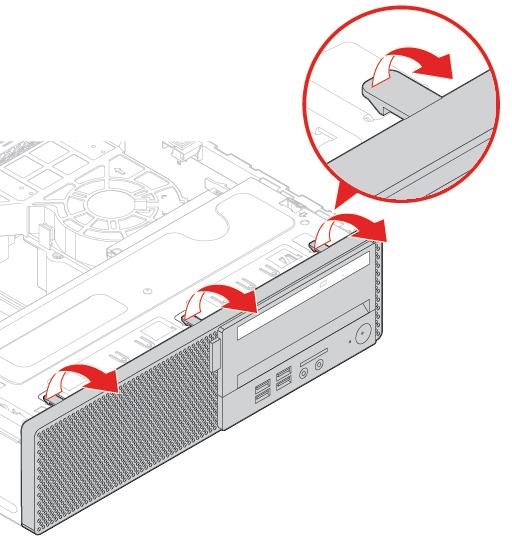

22 Kuva 14. Tietokoneen kannen irrotus 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 61. Etuosan peitelevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda etuosan peitelevy. Kuva 15. Etuosan peitelevyn irrotus 18 M725s Käyttöopas ja laitteiston ylläpito-opas

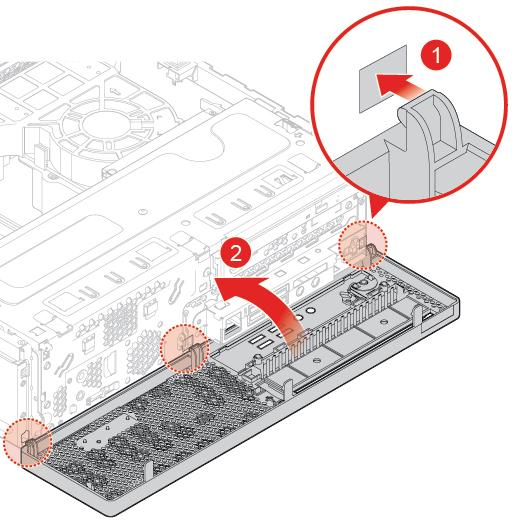

23 Kuva 16. Etuosan peitelevyn asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 61. Optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota liitäntä- ja virtakaapeli optisesta asemasta. 5. Vaihda optinen asema. Luku 4. Laitteiston osien vaihto 19

24 Kuva 17. Optisen aseman irrotus Kuva 18. Optisen aseman kehikon irrotus. 20 M725s Käyttöopas ja laitteiston ylläpito-opas

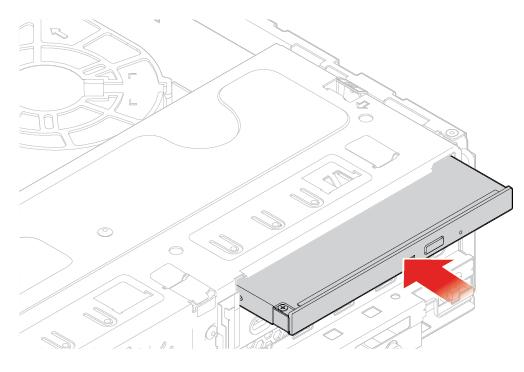

25 Kuva 19. Optisen aseman kehikon asennus Kuva 20. Optisen aseman asennus 6. Kytke liitäntä- ja virtakaapeli uuteen optiseen asemaan. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Asemapaikkakehikon kääntäminen ylös- ja alaspäin Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylös- ja alaspäin. Luku 4. Laitteiston osien vaihto 21

26 Kuva 21. Asemapaikkakehikon kääntäminen ylöspäin Kuva 22. Asemapaikkakehikon kääntäminen alaspäin 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 22 M725s Käyttöopas ja laitteiston ylläpito-opas

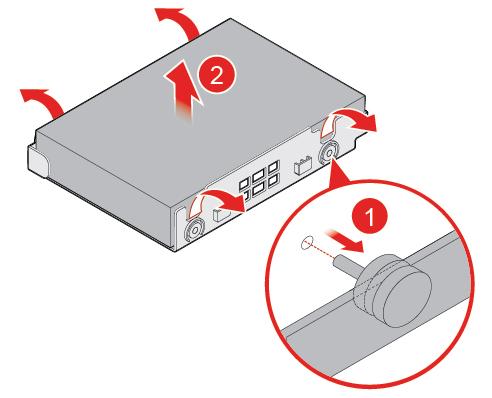

27 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota liitäntä- ja virtakaapeli tallennusasemasta. 6. Vaihda tallennusasema. 2,5 tai 3,5 tuuman ensisijainen tallennusasema Kuva 23. Ensisijaisen tallennusasemakehikon irrotus Kuva 24. 3,5 tuuman ensisijaisen tallennusaseman tai asemasovittimen irrotus Luku 4. Laitteiston osien vaihto 23

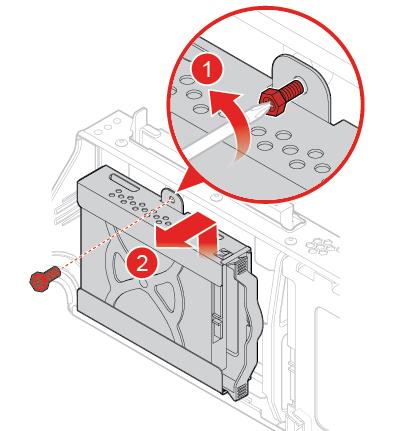

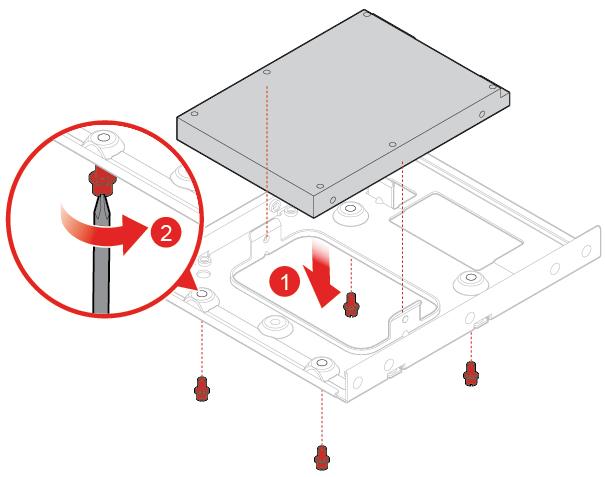

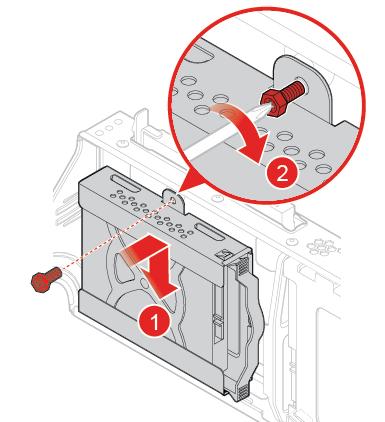

28 Huomautus: Jos haluat vaihtaa 3,5 tuuman ensisijaisen tallennusaseman, ohita tämä vaihe. Kuva 25. 2,5 tuuman ensisijaisen tallennusaseman irrotus asemasovittimesta Huomautus: Jos haluat vaihtaa 3,5 tuuman ensisijaisen tallennusaseman, ohita tämä vaihe. Kuva 26. 2,5 tuuman ensisijaisen tallennusaseman asennus asemasovittimeen 24 M725s Käyttöopas ja laitteiston ylläpito-opas

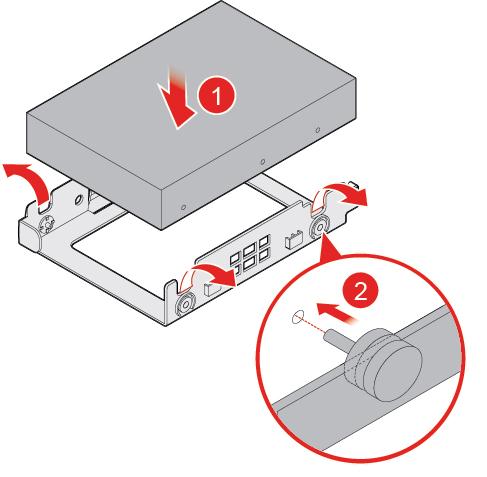

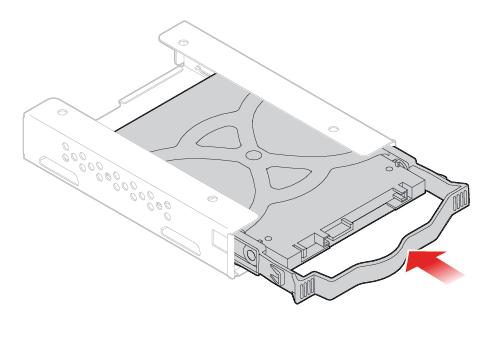

29 Kuva 27. 3,5 tuuman ensisijaisen tallennusaseman tai asemasovittimen asennus Kuva 28. Ensisijaisen tallennusasemakehikon asennus 2,5 tuuman toissijainen tallennusasema Luku 4. Laitteiston osien vaihto 25

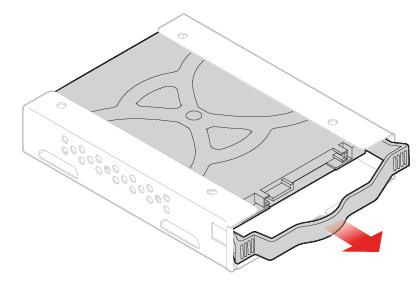

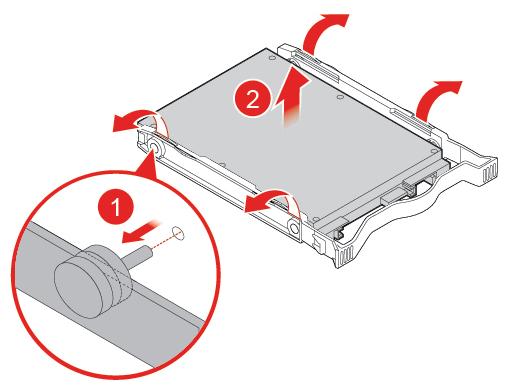

30 Kuva 29. Ulomman 2,5 tuuman toissijaisen tallennusasemakehikon irrotus Kuva 30. Sisemmän 2,5 tuuman toissijaisen tallennusasemakehikon irrotus Kuva 31. 2,5 tuuman toissijaisen tallennusaseman irrotus 26 M725s Käyttöopas ja laitteiston ylläpito-opas

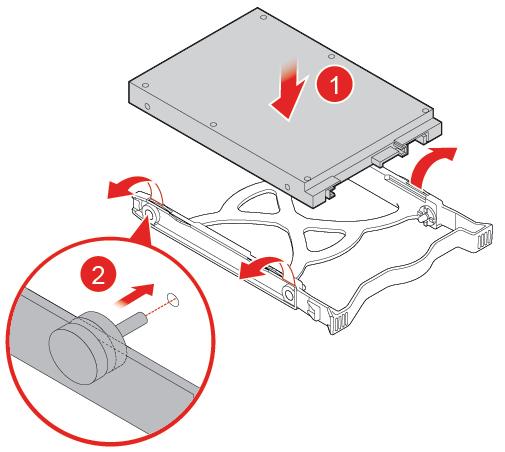

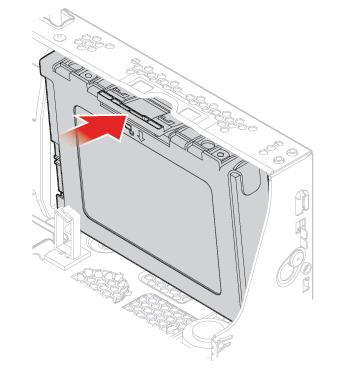

31 Kuva 32. 2,5 tuuman toissijaisen tallennusaseman asennus Kuva 33. Sisemmän 2,5 tuuman toissijaisen tallennusasemakehikon asennus Luku 4. Laitteiston osien vaihto 27

32 Kuva 34. Ulomman 2,5 tuuman toissijaisen tallennusasemakehikon asennus 7. Kytke liitäntä- ja virtakaapeli uuteen tallennusasemaan. 8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Virtapainikelevyn ja kortinlukijan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota virtapainikelevyn kaapeli ja kortinlukijan kaapeli emolevystä. 5. Vaihda virtapainikelevy ja kortinlukija. 28 M725s Käyttöopas ja laitteiston ylläpito-opas

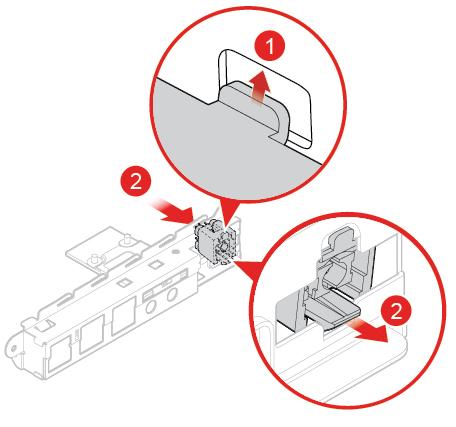

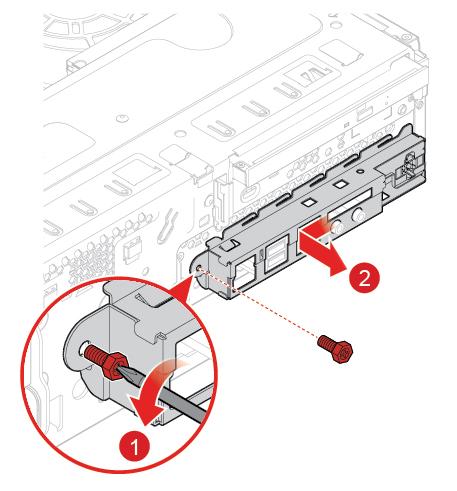

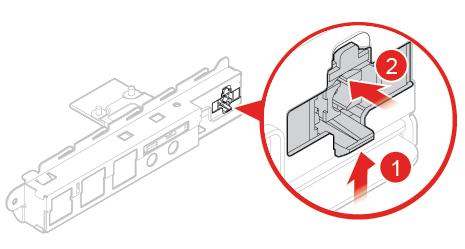

33 Kuva 35. Etuosan siirräntäkiinnikkeen poisto Kuva 36. Virtapainikelevyn irrotus Kuva 37. Kortinlukijan pidikkeen irrotus Luku 4. Laitteiston osien vaihto 29

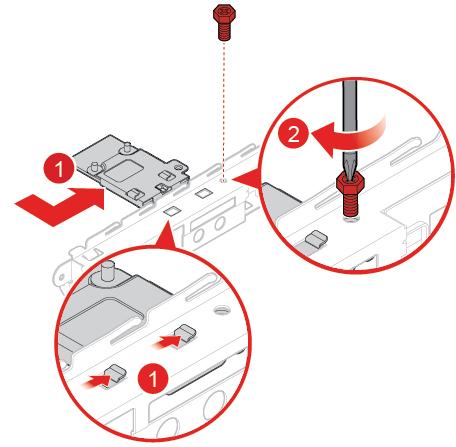

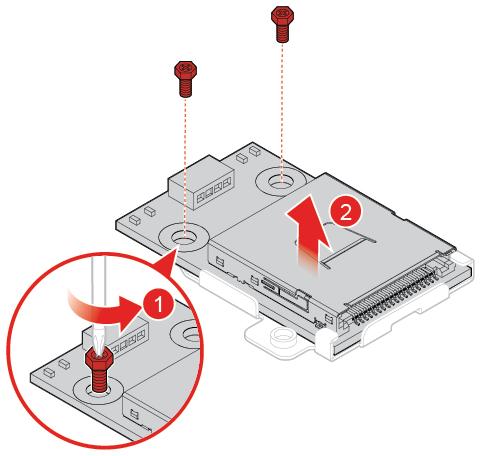

34 Kuva 38. Kortinlukijan irrotus Kuva 39. Kortinlukijan asennus. 30 M725s Käyttöopas ja laitteiston ylläpito-opas

35 Kuva 40. Kortinlukijan pidikkeen asennus Kuva 41. Virtapainikelevyn asennus Luku 4. Laitteiston osien vaihto 31

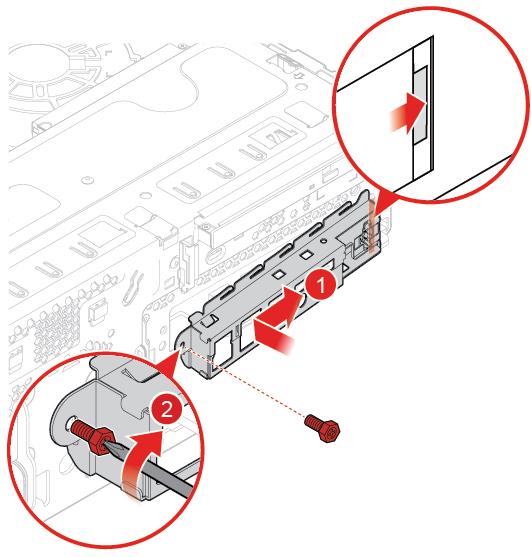

36 Kuva 42. Etuosan siirräntäkiinnikkeen asennus 6. Liitä uuden virtapainikelevyn kaapeli ja uuden kortinlukijan kaapeli emolevyyn. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Valaistun punaisen pisteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota valaistun punaisen pisteen kaapeli emolevystä. 6. Vaihda valaistu punainen piste. 32 M725s Käyttöopas ja laitteiston ylläpito-opas

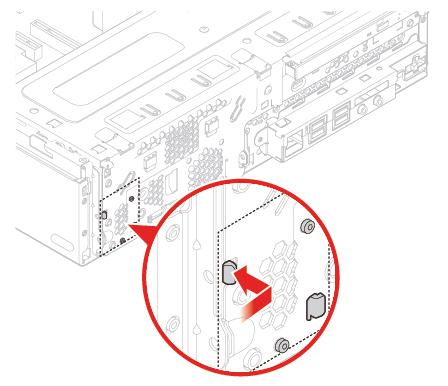

37 Kuva 43. Valaistun punaisen pisteen suojuksen irrotus Kuva 44. Valaistun punaisen pisteen irrotus Kuva 45. Valaistun punaisen pisteen asennus Luku 4. Laitteiston osien vaihto 33

38 Kuva 46. Valaistun punaisen pisteen suojuksen asennus 7. Liitä uuden valaistun punaisen pisteen kaapeli emolevyyn. 8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota sisäisen kaiuttimen kaapeli emolevystä. 5. Vaihda sisäinen kaiutin. Kuva 47. Kielekkeen painaminen 34 M725s Käyttöopas ja laitteiston ylläpito-opas

39 Kuva 48. Asemapaikkakehikon kääntäminen ylöspäin Kuva 49. Sisäisen kaiuttimen irrotus. Luku 4. Laitteiston osien vaihto 35

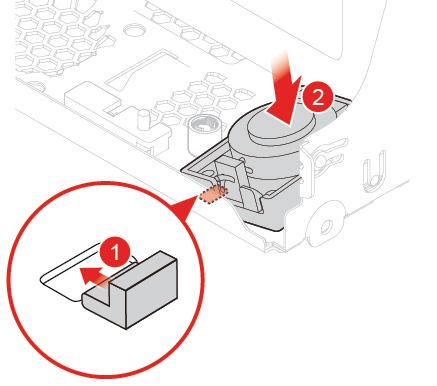

40 Kuva 50. Sisäisen kaiuttimen asennus Kuva 51. Asemapaikkakehikon kääntäminen alaspäin 6. Liitä uuden sisäisen kaiuttimen kaapeli emolevyyn. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Lämpöanturin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota lämpöanturin kaapeli emolevystä. 5. Vaihda lämpöanturi. 36 M725s Käyttöopas ja laitteiston ylläpito-opas

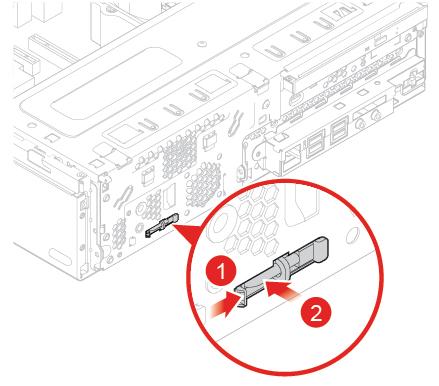

41 Kuva 52. Kielekkeen painaminen Kuva 53. Asemapaikkakehikon kääntäminen ylöspäin Luku 4. Laitteiston osien vaihto 37

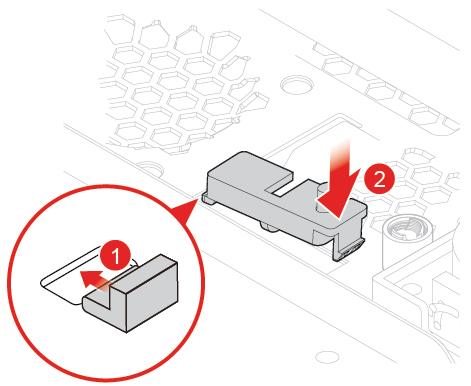

42 Kuva 54. Lämpöanturin irrotus Kuva 55. Lämpöanturin asennus 38 M725s Käyttöopas ja laitteiston ylläpito-opas

43 Kuva 56. Asemapaikkakehikon kääntäminen alaspäin 6. Liitä uuden lämpöanturin kaapeli emolevyyn. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda Wi-Fi-kortti. Kuva 57. Wi-Fi-kortin suojuksen poisto Luku 4. Laitteiston osien vaihto 39

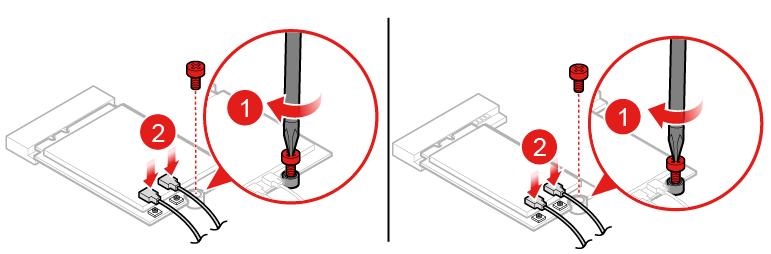

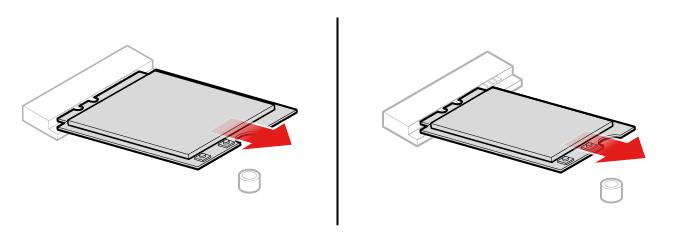

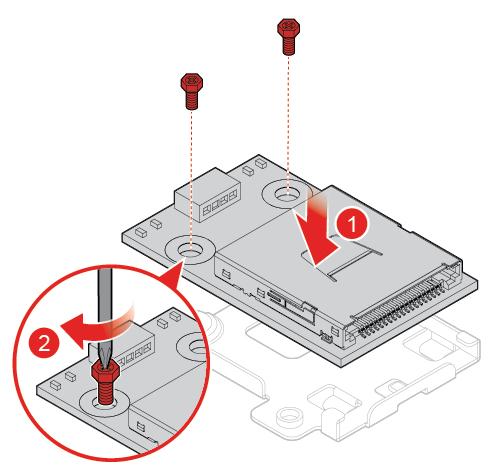

44 Kuva 58. Wi-Fi-antennikaapelien irrotus Kuva 59. Wi-Fi-kortin irrotus Kuva 60. Wi-Fi-kortin asentaminen Kuva 61. Wi-Fi-antennikaapelien liittäminen 40 M725s Käyttöopas ja laitteiston ylläpito-opas

45 Kuva 62. Wi-Fi-kortin suojuksen asennus 6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Irrota Wi-Fi-antennikaapelit Wi-Fi-kortista. Katso kohta Wi-Fi-kortin vaihto sivulla Wi-Fi-antennien vaihto Etuosan Wi-Fi-antenni Kuva 63. Etuosan Wi-Fi-antennin irrotus Luku 4. Laitteiston osien vaihto 41

46 Kuva 64. Etuosan Wi-Fi-antennin asennus Takaosan Wi-Fi-antenni Kuva 65. Takaosan Wi-Fi-antennin irrotus 42 M725s Käyttöopas ja laitteiston ylläpito-opas

47 Kuva 66. Takaosan Wi-Fi-antennin asennus 6. Liitä uudet Wi-Fi-antennikaapelit Wi-Fi-korttiin. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. M.2 SSD -aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 Kuva 67. Pysäyttimen irrotus Luku 4. Laitteiston osien vaihto 43

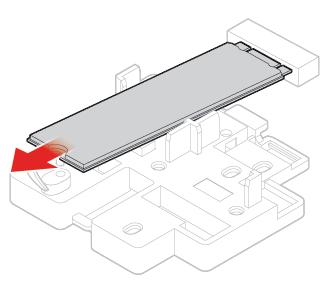

48 Kuva 68. M.2 SSD -aseman irrotus Kuva 69. M.2 SSD -aseman asennus Kuva 70. Pysäyttimen asetus Tyyppi 2 44 M725s Käyttöopas ja laitteiston ylläpito-opas

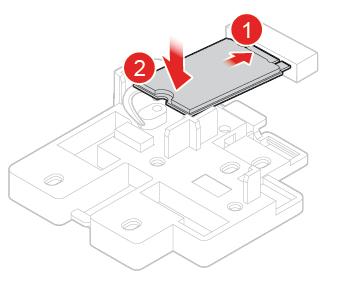

49 Kuva 71. Pysäyttimen irrotus Kuva 72. M.2 SSD -aseman irrotus Kuva 73. M.2 SSD -aseman asennus Luku 4. Laitteiston osien vaihto 45

50 Kuva 74. Pysäyttimen asetus 6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. M.2 SSD -aseman kehikon vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Vaihda M.2 SSD -aseman kehikko. Kuva 75. M.2 SSD -aseman kehikon irrotus 46 M725s Käyttöopas ja laitteiston ylläpito-opas

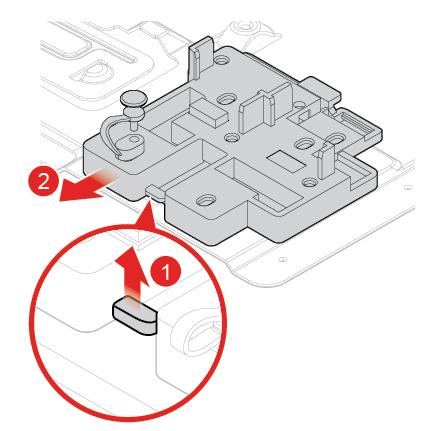

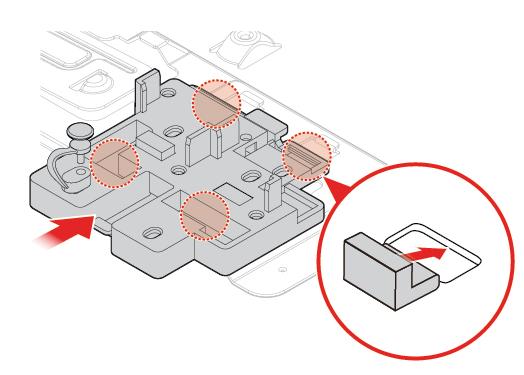

51 Kuva 76. M.2 SSD -aseman kehikon asennus 7. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautus: Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -julkaisun kohdassa Litiumparistoon liittyvä turvaohje. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda nappiparisto. Luku 4. Laitteiston osien vaihto 47

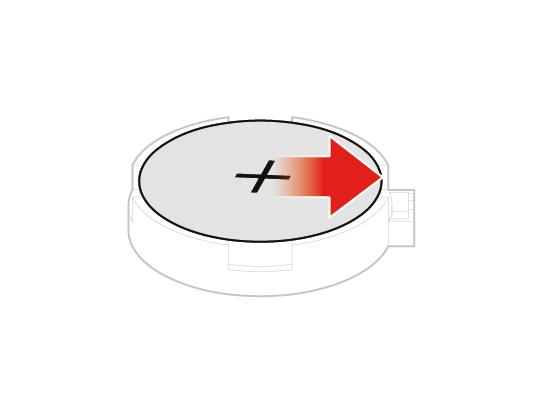

52 Kuva 77. Salvan avaus Kuva 78. Nappipariston poisto 48 M725s Käyttöopas ja laitteiston ylläpito-opas

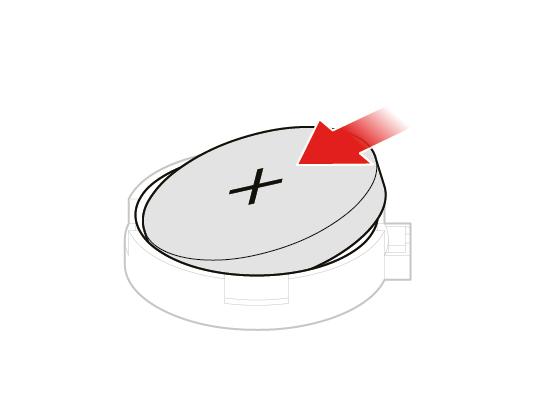

53 Kuva 79. Nappipariston asentaminen Kuva 80. Nappipariston kiinnitys salvalla 6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Varmista, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä. Luku 4. Laitteiston osien vaihto 49

54 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda muistimoduuli. Kuva 81. Muistimoduulin irrotus. 50 M725s Käyttöopas ja laitteiston ylläpito-opas

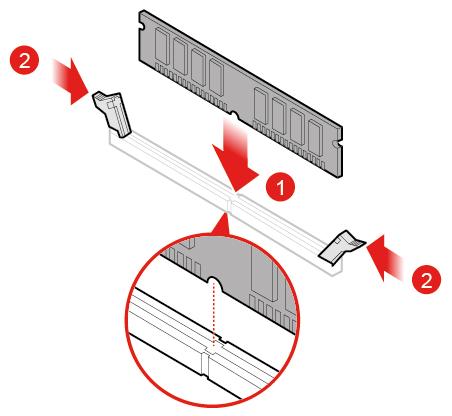

55 Kuva 82. Muistimoduulin asennus. 6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Jäähdytyslevy-tuuletinmoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota suorittimen tuulettimen kaapeli emolevystä. 6. Vaihda jäähdytyslevy ja tuuletinmoduuli. Luku 4. Laitteiston osien vaihto 51

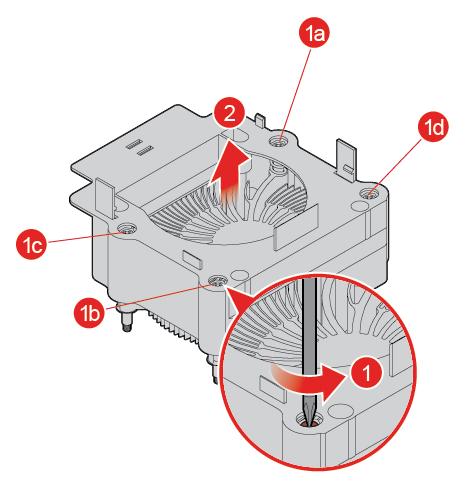

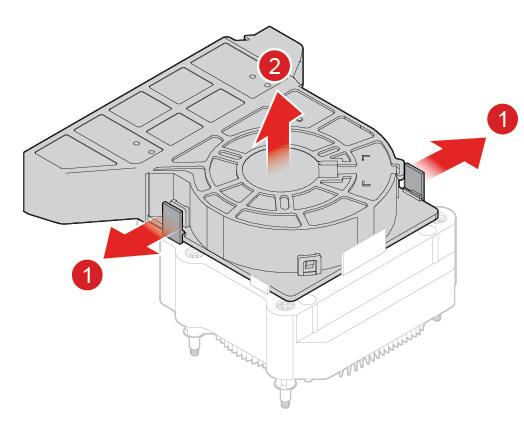

56 Kuva 83. Jäähdytyslevyn tuuletinputken irrotus Kuva 84. Jäähdytyslevy-tuuletinmoduulin irrotus 52 M725s Käyttöopas ja laitteiston ylläpito-opas

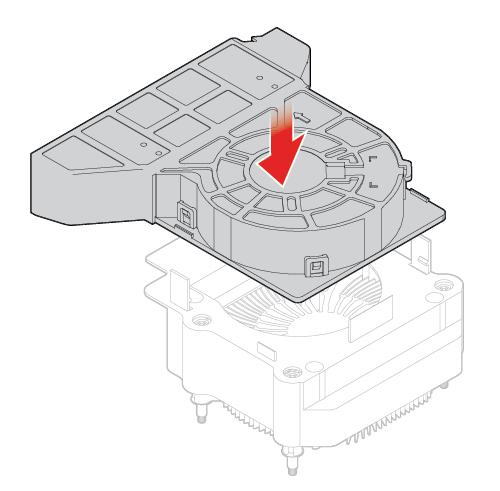

57 Kuva 85. Jäähdytyslevy-tuuletinmoduulin asennus Kuva 86. Jäähdytyslevyn tuuletinputken asennus 7. Kytke uuden suorittimen tuulettimen kaapeli emolevyyn. 8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Luku 4. Laitteiston osien vaihto 53

58 Jäähdytyslevy ja suoritin saattavat olla hyvin kuumia. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta Jäähdytyslevy-tuuletinmoduulin vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. Kuva 87. Kahvan vapautus Kuva 88. Suorittimen irrotus 54 M725s Käyttöopas ja laitteiston ylläpito-opas

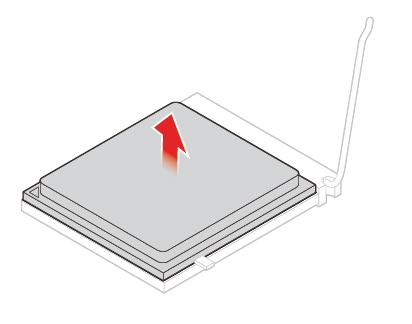

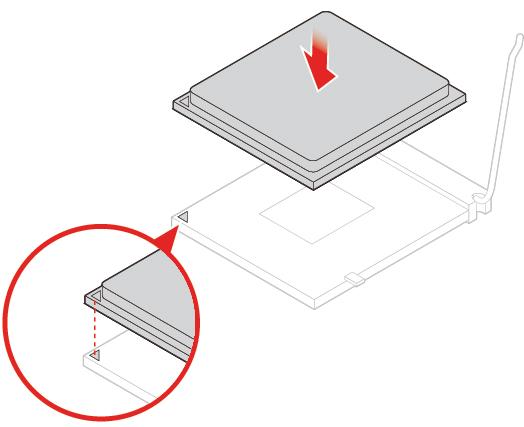

59 Kuva 89. Suorittimen asennus. Kuva 90. Kiinnityspidikkeen kiinnitys kahvalla 8. Reititä emolevystä irrottamasi kaapelit ja kytke sitten kaapelit emolevyyn. 9. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. PCI Express -kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla 18. Luku 4. Laitteiston osien vaihto 55

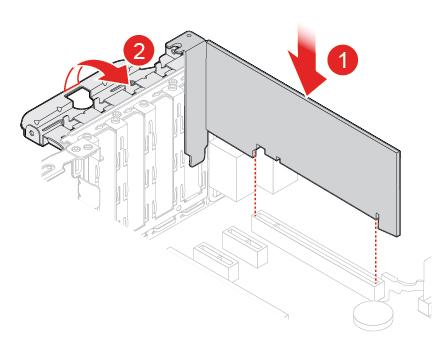

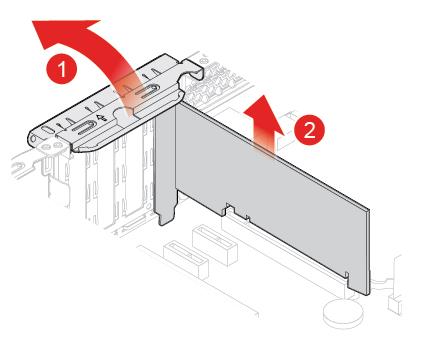

60 4. Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Vaihda PCI Express -kortti. Huomautus: Jos kortti on kiinnitetty pidikesalvalla, avaa salpa painamalla sitä kuvassa näkyvällä tavalla. Poista sitten kortti varovasti korttipaikasta. Kuva 91. PCI Express -kortin irrotus Kuva 92. PCI Express -kortin asennus 56 M725s Käyttöopas ja laitteiston ylläpito-opas

61 6. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Kannen avauksen tunnistuskytkimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä. 4. Vaihda kannen avauksen tunnistuskytkin. Kuva 93. Kannen avauksen tunnistuskytkimen irrottaminen Luku 4. Laitteiston osien vaihto 57

62 Kuva 94. Kannen avauksen tunnistuskytkimen asennus 5. Liitä uuden kannen avauksen tunnistuskytkimen kaapeli emolevyyn. 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Virtalähdemoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava asianmukaisen Underwriters Laboratories (UL) -sertifikaatin edellyttämä varoitus huomioon oman turvallisuutesi vuoksi: VAROITUS: Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin. VAROITUS: Älä irrota virtalähteen suojakuorta tai muita osia, jossa on seuraava tarra. 58 M725s Käyttöopas ja laitteiston ylläpito-opas

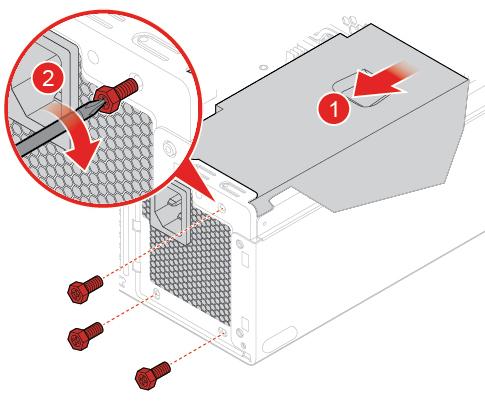

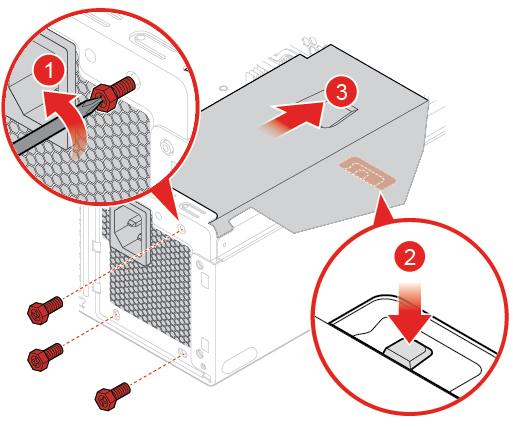

63 Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä huollettavia komponentteja. Jos uskot, että jossakin näistä osista on ongelma, ota yhteys huoltoteknikkoon. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Irrota virtalähdemoduulin kaapelit emolevystä. 6. Vaihda virtalähdemoduuli. Kuva 95. Virtalähdemoduulin irrotus Kuva 96. Virtalähdemoduulin asentaminen 7. Liitä uuden virtalähdemoduulin kaapelit emolevyyn. 8. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. Luku 4. Laitteiston osien vaihto 59

64 Emolevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota ulkoiset lisävarusteet. Katso kohta Ulkoisten lisävarusteiden vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista etuosan peitelevy. Katso kohta Etuosan peitelevyn vaihto sivulla Poista etuosan siirräntäkiinnike. Katso kohta Virtapainikelevyn ja kortinlukijan vaihto sivulla Käännä asemapaikkakehikkoa ylöspäin. Katso kohta Asemapaikkakehikon kääntäminen ylös- ja alaspäin sivulla Poista kaikki muistimoduulit. Katso kohta Muistimoduulin vaihto sivulla Poista jäähdytyslevy ja tuuletinmoduuli. Katso kohta Jäähdytyslevy-tuuletinmoduulin vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista kaikki PCI Express -kortit. Katso kohta PCI Express -kortin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda emolevy. Huomautuksia: Seuraavan kuvan numerot näyttävät ruuvien paikat, eivät ruuvien irrotus- ja kiinnitysjärjestystä. Tartu emolevyyn varovasti sen reunoista. Kun viallinen emolevy palautetaan, nastat on suojattava suorittimen vastakkeen kannella toimituksen ja käsittelyn aikana. 14. Reititä ja liitä kaikki kaapelit uuteen emolevyyn. 15. Käännä asemapaikkakehikkoa alaspäin ja asenna irrotetut osat takaisin paikalleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 61 ohjeita. 60 M725s Käyttöopas ja laitteiston ylläpito-opas
