3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Tietokoneen jalustan säätö Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Tietokoneen jalustan vaihto Tietokoneen kannen irrotus Optisen aseman vaihto Emolevyn suojuksen vaihto Tallennusaseman vaihto Sisäisen mikrofonilevyn vaihto Kortin lukulaitteen vaihto Sisäisten kaiuttimien vaihto Sarjaliitäntä- ja rinnakkaisliitäntämoduulin vaihto.. 25 Järjestelmän tuulettimen vaihto Virtapainikelevyn vaihto M.2 SSD -aseman vaihto Nappipariston vaihto Muistimoduulin vaihto Wi-Fi-kortin vaihto Jäähdytyslevyn vaihto Suorittimen vaihto Sisäisen kameran vaihto Wi-Fi-antennin vaihto Emolevyn vaihto LCD-näytön vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

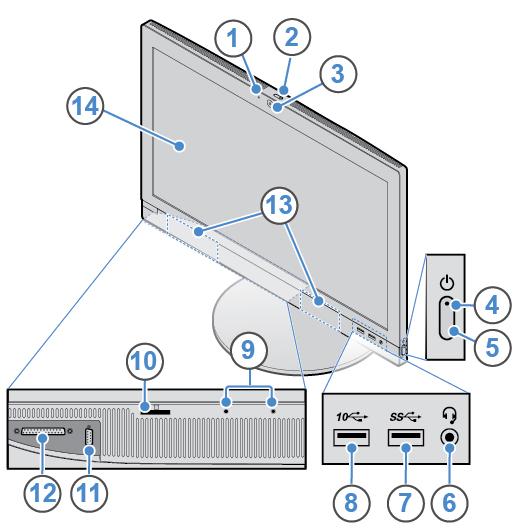

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Sisäisen kameran toiminnan merkkivalo (lisävaruste) 2 Sisäisen kameran suojalevyn liukusäädin (lisävaruste) 3 Sisäinen kamera (lisävaruste) 4 Virran merkkivalo 5 Virtapainike 6 Kuulokemikrofoniliitäntä (tunnetaan myös nimellä yhdistelmä-ääniliitäntä) 7 USB 3.1 Gen 1 -liitäntä 8 USB 3.1 Gen 2 -liitäntä 9 Sisäiset mikrofonit (2) 10 Kortinlukijan paikka (lisävaruste) 11 Sarjaportti (lisävaruste) 12 Rinnakkaisliitäntä (lisävaruste) 13 Sisäiset kaiuttimet (2) 14 Näyttö 1 Sisäisen kameran toiminnan merkkivalo Kun merkkivalo palaa, kamera on käytössä. 2 Sisäisen kameran suojalevyn liukusäädin Käytetään kameran linssin suojaamiseen. Copyright Lenovo

6 3 Sisäinen kamera Kameran avulla voit ottaa valokuvia tai järjestää videoneuvottelun. 4 Virran merkkivalo Kun merkkivalo palaa, tietokone on käynnissä. 5 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 6 Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. 7 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 8 USB 3.1 Gen 2 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 9 Sisäiset mikrofonit Tätä käytetään äänen tallentamiseen tai puheentunnistusohjelmiston käyttöön ilman ulkoista mikrofonia. 10 Kortin lukulaitteen paikka Tätä käytetään tietojen lukemiseen tuetusta muistikortista. 11 Sarjaliitäntä Tähän liitäntään voidaan liittää erillinen modeemi, sarjaliitäntää käyttävä tulostin tai jokin muu sarjaliitäntää käyttävä laite. 12 Rinnakkaisliitäntä Tähän liitäntään voidaan liittää rinnakkaisliitäntää käyttävä tulostin, skanneri tai jokin muu rinnakkaisliitäntää käyttävä laite. 13 Sisäiset kaiuttimet Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita. 14 Näyttö Tietokoneen näyttö saattaa tukea monikosketusominaisuutta tietokoneen mallin mukaan. Ominaisuuden avulla voit ohjata tietokonetta koskettamalla näyttöä yhdellä tai kahdella sormella. 2 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

7 Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 2. Laite takaa 1 VESA-kierrereiät (ruuvit: M4 x 8 mm x 4 kpl) 2 Optisen aseman merkkivalo (lisävaruste) 3 Optisen aseman poisto/sulkemispainike (lisävaruste) 4 HDMI TM 1.4 -lähtöliitäntä 5 Verkkolaitteen liitäntä 6 Ethernet-liitäntä 7 USB 3.1 Gen 1 -liitännät (3) 8 USB 3.1 Gen 2 -liitäntä 9 Turvalukon paikka 1 VESA-kierrereiät Näihin reikiin voi asentaa vastaavan VESA-kiinnityspidikkeen vastaavilla ruuveilla, kun asennat tietokoneen seinään. 2 Optisen aseman merkkivalo Kun merkkivalo palaa, optinen asema on käytössä. 3 Optisen aseman painike Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka painamalla poisto/sulkemispainiketta. 4 HDMI 1.4 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. Luku 1. Yleiskuvaus 3

8 5 Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. 6 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 7 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 8 USB 3.1 Gen 2 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 9 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa. Kuva 3. Emolevy 1 M.2 Wi-Fi -korttipaikka 2 Sisäisen kameran liitäntä 3 Suorittimen vastake 4 Muistipaikka (DIMM1) 4 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

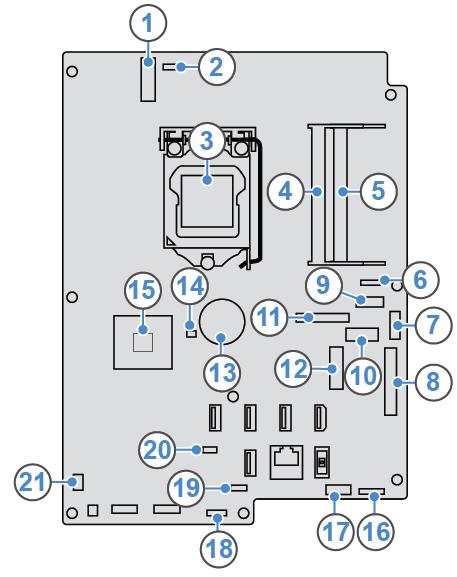

9 5 Muistipaikka (DIMM2) 6 Järjestelmän tuulettimen liitäntä 7 SATA-liitäntä (optiseen asemaan liittämiseen) 8 LCD LVDS -liitäntä 9 Sarjaportin (COM1) liitäntä 10 SATA-liitäntä (tallennusasemaan liittämiseen) 11 Rinnakkaisportti 12 M.2 SSD -aseman paikka 13 Nappiparisto 14 CLR1-painike 15 PCH 16 LCD-virtaliitäntä 17 SATA-virtaliitäntä (tallennusasemaan liittämiseen) 18 Sisäisen kaiuttimen liitäntä 19 Sisäisen mikrofonilevyn liitäntä 20 Kortinlukijan liitäntä 21 Virtapainikelevyn liitäntä Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty tietokoneeseen kuvan osoittamalla tavalla. Kuva 4. Koneen tyypin ja mallin tarra Tietokoneen jalustan säätö Huomautus: Tietokoneen jalusta on lisävaruste. Luku 1. Yleiskuvaus 5

10 Kuva 5. Näytön kallistus eteen- ja taaksepäin Kuva 6. Näytön kääntäminen vasemmalle ja oikealle 6 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 120 wattia Tallennusasemat 3,5 tuuman tallennusasema (lisävaruste) M.2 SSD -asema (lisävaruste) Näyttöominaisuudet HDMI 1.4 -lähtöliitäntä Ääniominaisuudet Kuulokemikrofoniliitäntä Sisäiset mikrofonit Sisäinen kaiutin Siirräntäominaisuudet Kortinlukijan paikka (lisävaruste) Ethernet-liitäntä HDMI 1.4 -lähtöliitäntä Kuulokemikrofoniliitäntä USB-liitännät Laajennusominaisuudet Kortinlukija Muistipaikat M.2 SSD -aseman paikka Optinen asema (lisävaruste) Tallennusasemapaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat (ilman tietokoneen jalustaa) Leveys: 477,2 mm Korkeus: 313,7 mm Syvyys: 59,5 mm Paino (ilman tietokoneen jalustaa ja pakkausta) Enimmäiskokoonpano (toimitettaessa): 6,4 kg (14,1 lb) Copyright Lenovo

12 8 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Tietokoneen lukot Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Copyright Lenovo

14 10 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

15 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Huomioon otettavaa staattiselle sähkölle herkkiä laitteita käsiteltäessä Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

16 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin seuraavista osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 12 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

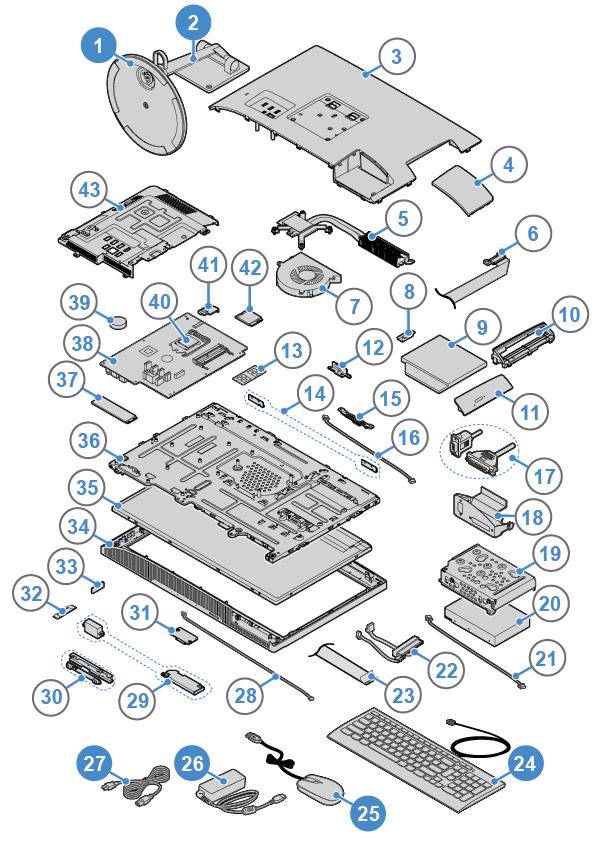

17 Kuva 8. FRU-osien (ja CRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 1 Tietokoneen jalustan pohja 3 Tietokoneen kansi 2 Tietokoneen jalustan varsi 4 Sarjaliitäntä- ja rinnakkaisliitäntämoduulin kansi 24 Näppäimistö 5 Jäähdytyslevy 25 Hiiri 6 Optisen aseman kaapeli 26 Verkkolaite 7 Järjestelmän tuuletin 27 Verkkojohto 8 Optisen aseman pidike 9 Optinen asema 10 Optisen aseman kehikko 11 Optisen aseman peitelevy 12 Sisäisen kameran suojalevyn liukusäädin Luku 4. Laitteiston osien vaihto 13

18 Itsepalvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 13 Muistimoduuli 14 Wi-Fi-antennit (2) 15 Sisäinen kamera 16 Sisäisen kameran kaapeli 17 Sarjaliitäntä- ja rinnakkaisliitäntämoduuli 18 Sarjaliitäntä- ja rinnakkaisliitäntämoduulin pidike 19 Tallennusaseman kiinnike 20 Tallennusasema 21 Taustavalon kaapeli 22 Tallennusaseman kaapelit (2) 23 LVDS-kaapeli 28 Kortin lukulaitteen kaapeli 29 Sisäiset kaiuttimet (2) 30 Sisäinen mikrofonilevy 31 Kortinlukija 32 Virtapainikelevyn kaapeli 33 Virtapainikelevy 34 LCD-näytön kehys 35 LCD-näyttö 36 Runko 37 M.2 SSD -asema 38 Emolevy 39 Nappiparisto 40 Suoritin 41 Wi-Fi-kortin suojus 42 Wi-Fi-kortti 43 Emolevyn suojus Tietokoneen jalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 3. Levitä pehmeä puhdas pyyhe tai liina pöydälle tai muulle tasaiselle alustalle. Tartu tietokoneeseen sen reunoista ja laske se varovaisesti alustalle siten, että kuvaruutu on alustaan päin ja tietokoneen kansi ylöspäin. 4. Vaihda tietokoneen jalusta. 14 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

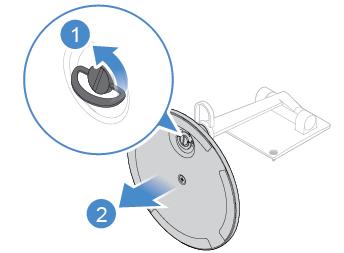

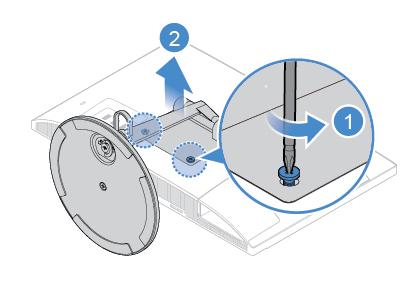

19 Kuva 9. Tietokoneen jalustan irrotus Kuva 10. Jalustan pohjan irrotus jalustan varresta Kuva 11. Jalustan pohjan asennus jalustan varteen Kuva 12. Tietokoneen jalustan asennus Luku 4. Laitteiston osien vaihto 15

20 5. Aseta tietokone pystyasentoon. 6. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Tietokoneen kannen irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki kaapelit tietokoneesta. 3. Avaa tarvittaessa tietokoneen kannen lukitus. 4. Levitä pehmeä puhdas pyyhe tai liina pöydälle tai muulle tasaiselle alustalle. Tartu tietokoneeseen sen reunoista ja laske se varovaisesti alustalle siten, että kuvaruutu on alustaan päin ja tietokoneen kansi ylöspäin. 5. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Kuva 13. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin kannen irrotus Kuva 14. Tietokoneen kannen irrotus 7. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

21 Optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda optinen asema. Kuva 15. Optisen aseman irrotus Kuva 16. Optisen aseman pidikkeen irrotus Luku 4. Laitteiston osien vaihto 17

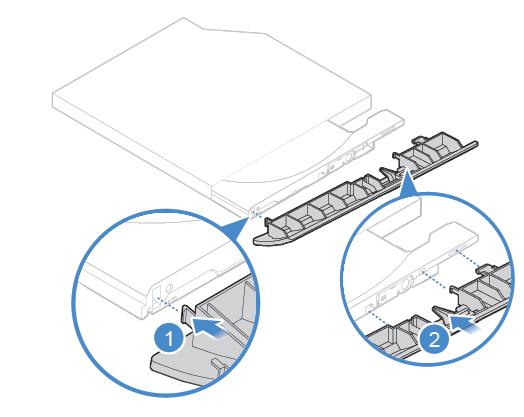

22 Kuva 17. Suoristetun paperiliittimen työntäminen varapalautuspainikkeen reikään, kunnes levykelkka liukuu ulos Kuva 18. Optisen aseman peitelevyn irrotus Kuva 19. Optisen aseman peitelevyn asennus 18 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

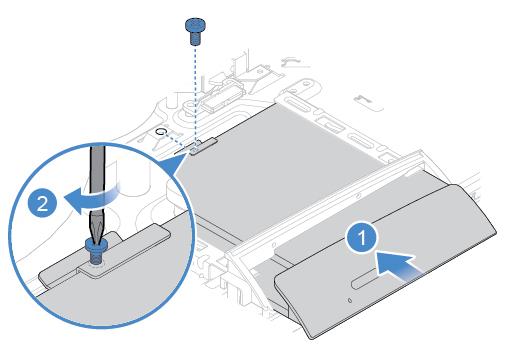

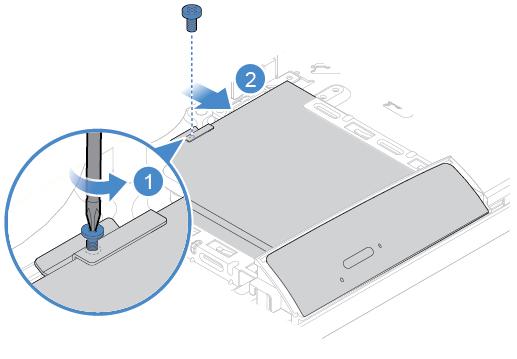

23 Kuva 20. Levykelkan sulkeminen Kuva 21. Optisen aseman pidikkeen asennus Kuva 22. Optisen aseman asennus 4. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Luku 4. Laitteiston osien vaihto 19

24 Emolevyn suojuksen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda emolevyn suojus. Kuva 23. Emolevyn suojuksen irrotus Kuva 24. Emolevyn suojuksen asennus 4. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

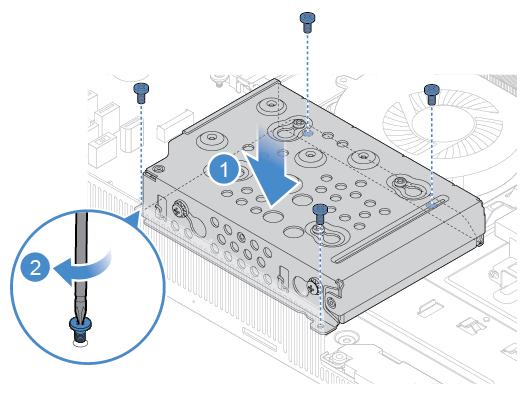

25 2. Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda tallennusasema. Kuva 25. Tallennusaseman ja kehikon irrotus Kuva 26. Tallennusaseman irrotus kehikosta Luku 4. Laitteiston osien vaihto 21

26 Huomautus: Ennen kuin asennat uuden tallennusaseman, irrota liitäntäkaapeli ja virtakaapeli viallisesta tallennusasemasta ja liitä ne uuteen asemaan. Kuva 27. Tallennusaseman asentaminen kehikkoon Kuva 28. Tallennusaseman ja kehikon asennus 4. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Sisäisen mikrofonilevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Vaihda sisäinen mikrofonilevy. 22 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

27 Kuva 29. Sisäisen mikrofonilevyn irrotus Huomautus: Ennen kuin asennat uuden sisäisen mikrofonilevyn, irrota kaapeli viallisesta sisäisestä mikrofonilevystä ja liitä se uuteen sisäiseen mikrofonilevyyn. Kuva 30. Sisäisen mikrofonilevyn asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Kortin lukulaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Vaihda kortin lukulaite. Luku 4. Laitteiston osien vaihto 23

28 Kuva 31. Kortinlukijan irrotus Huomautus: Ennen kuin asennat uuden kortinlukijan, irrota kaapeli viallisesta kortinlukijasta ja liitä se uuteen kortinlukijaan. Kuva 32. Kortinlukijan asennus. 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Sisäisten kaiuttimien vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Merkitse muistiin sisäisen kaiuttimen kaapelin reititys ja irrota sitten kaapeli emolevystä. 6. Vaihda sisäiset kaiuttimet. 24 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

29 Kuva 33. Sisäisten kaiuttimien irrotus. Kuva 34. Sisäisten kaiuttimien asennus 7. Reititä uuden sisäisen kaiuttimen kaapeli ja liitä se emolevyyn. 8. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Irrota sarjaliitännän kaapeli ja rinnakkaisliitännän kaapeli emolevystä. 5. Vaihda sarjaliitäntä- ja rinnakkaisliitäntämoduuli. Luku 4. Laitteiston osien vaihto 25

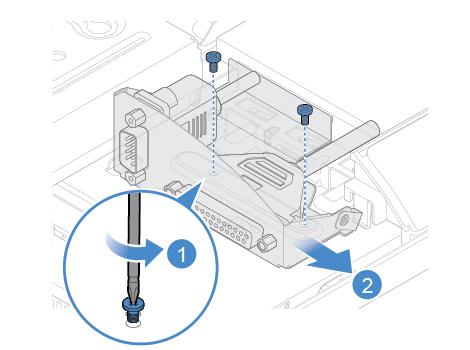

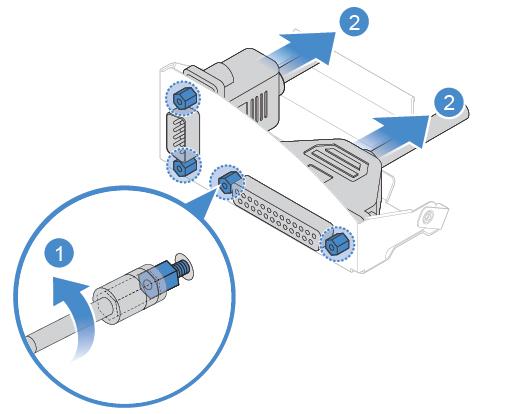

30 Kuva 35. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin ja pidikkeen irrotus Kuva 36. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin irrotus pidikkeestä 26 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

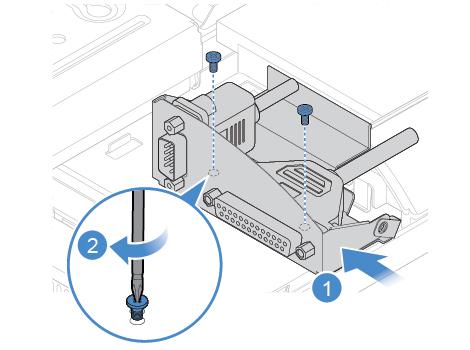

31 Kuva 37. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin asennus pidikkeeseen Kuva 38. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin ja pidikkeen asennus 6. Liitä uuden sarjaliitännän kaapeli ja rinnakkaisliitännän kaapeli emolevyyn. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Järjestelmän tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Irrota järjestelmän tuulettimen kaapeli emolevystä. 5. Vaihda järjestelmän tuuletin. Luku 4. Laitteiston osien vaihto 27

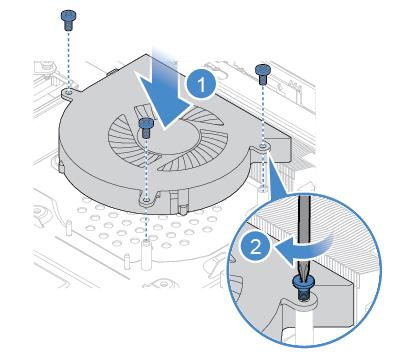

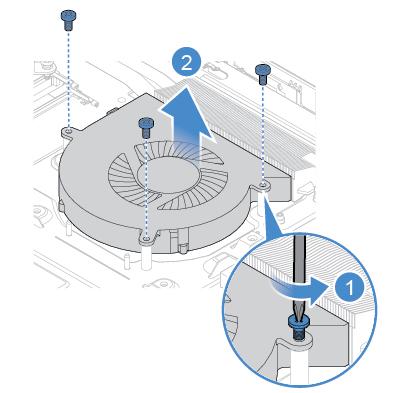

32 Kuva 39. Järjestelmän tuulettimen irrotus. Kuva 40. Järjestelmän tuulettimen asennus 6. Liitä uuden järjestelmän tuulettimen kaapeli emolevyyn. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Virtapainikelevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Vaihda virtapainikelevy. 28 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

33 Kuva 41. Virtapainikelevyn irrotus Huomautus: Ennen kuin asennat uuden virtapainikelevyn, irrota kaapeli viallisesta virtapainikelevystä ja liitä se uuteen virtapainikelevyyn. Kuva 42. Virtapainikelevyn asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. M.2 SSD -aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 Luku 4. Laitteiston osien vaihto 29

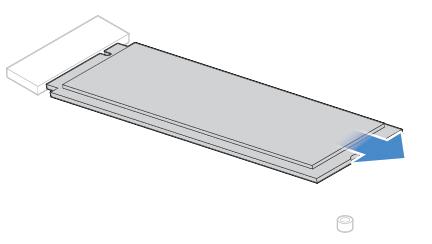

34 Kuva 43. Ruuvin irrotus Kuva 44. M.2 SSD -aseman irrotus Kuva 45. M.2 SSD -aseman asennus Kuva 46. Ruuvin kiinnitys Tyyppi 2 30 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

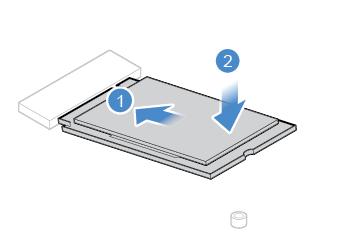

35 Kuva 47. Ruuvin irrotus Kuva 48. M.2 SSD -aseman irrotus Kuva 49. M.2 SSD -aseman asennus Kuva 50. Ruuvin kiinnitys 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Luku 4. Laitteiston osien vaihto 31

36 Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Huomautus: Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -julkaisun kohdassa Litiumparistoon liittyvä turvaohje. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Vaihda nappiparisto. Kuva 51. Salvan avaus 32 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

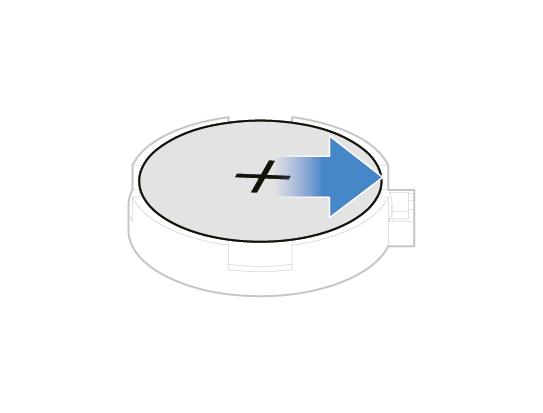

37 Kuva 52. Nappipariston poisto Kuva 53. Nappipariston asentaminen Luku 4. Laitteiston osien vaihto 33

38 Kuva 54. Nappipariston kiinnitys salvalla 6. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Varmista, että noudatat seuraavassa kuvassa näkyvää muistimoduulien asennusjärjestystä. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Vaihda muistimoduuli. 34 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

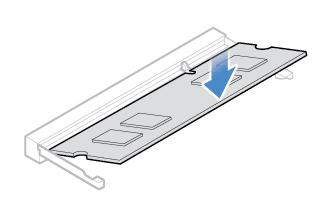

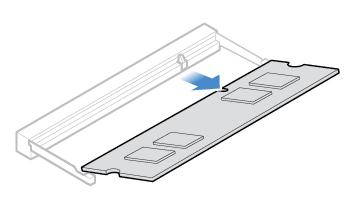

39 Kuva 55. Salpojen avaus Kuva 56. Muistimoduulin irrotus. Kuva 57. Muistimoduulin asennus. Kuva 58. Muistimoduulin kiinnitys salvoilla 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Luku 4. Laitteiston osien vaihto 35

40 Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Vaihda Wi-Fi-kortti. Kuva 59. Wi-Fi-kortin suojuksen poisto Kuva 60. Wi-Fi-antennikaapelien irrotus Kuva 61. Wi-Fi-kortin irrotus 36 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

41 Kuva 62. Wi-Fi-kortin asentaminen Kuva 63. Wi-Fi-antennikaapelien liittäminen Kuva 64. Wi-Fi-kortin suojuksen asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Jäähdytyslevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy saattaa olla hyvin kuuma. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla 20. Luku 4. Laitteiston osien vaihto 37

42 4. Vaihda jäähdytyslevy. Huomautuksia: Irrota ruuvit emolevystä varovasti, jotta emolevy ei vahingoitu. Ruuveja ei voi irrottaa jäähdytyslevystä. Jäähdytyslevyä on ehkä väännettävä varovasti, jotta se irtoaa suorittimesta. Älä koske lämpörasvaan käsitellessäsi jäähdytyslevyä. Kuva 65. Jäähdytyslevyn irrotus. Kuva 66. Jäähdytyslevyn asennus 5. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 38 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

43 VAROITUS: Jäähdytyslevy saattaa olla hyvin kuuma. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. Kuva 67. Kahvan vapautus Luku 4. Laitteiston osien vaihto 39

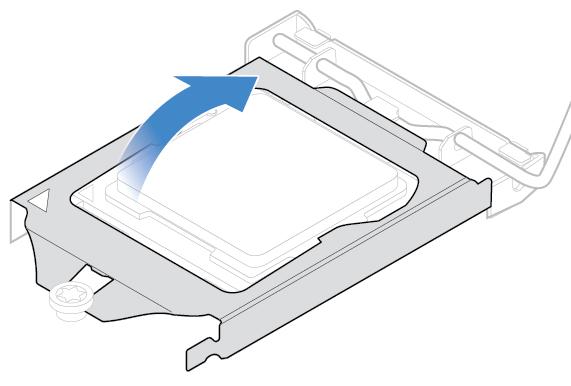

44 Kuva 68. Kiinnityspidikkeen avaus Kuva 69. Suorittimen irrotus 40 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

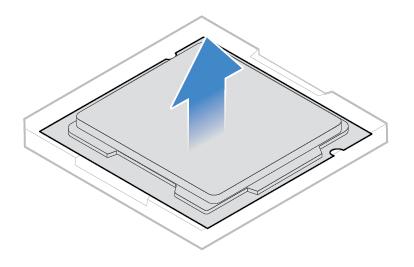

45 Kuva 70. Suorittimen asennus. Kuva 71. Kiinnityspidikkeen sulkeminen Luku 4. Laitteiston osien vaihto 41

46 7. Kuva 72. Kiinnityspidikkeen kiinnitys kahvalla 8. Reititä emolevystä irrottamasi kaapelit ja kytke sitten kaapelit emolevyyn. 9. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Sisäisen kameran vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Vaihda sisäinen kamera. Kuva 73. Sisäisen kameran irrotus 42 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

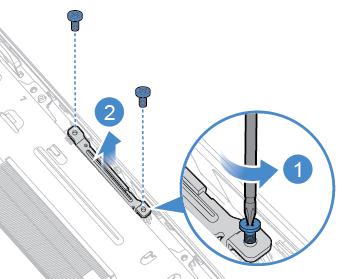

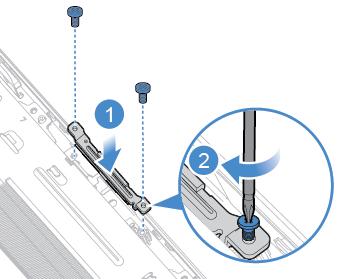

47 Huomautus: Ennen kuin asennat uuden sisäisen kameran, irrota kaapeli viallisesta sisäisestä kamerasta ja liitä se uuteen kameraan. Kuva 74. Sisäisen kameran asennus 4. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Merkitse muistiin Wi-Fi-antennikaapelien reititys ja irrota sitten kaapelit Wi-Fi-kortista. Katso kohta Wi- Fi-kortin vaihto sivulla Wi-Fi-antennien vaihto Kuva 75. Wi-Fi-antennien irrotus Luku 4. Laitteiston osien vaihto 43

48 Kuva 76. Wi-Fi-antennien asennus 6. Reititä uudet Wi-Fi-antennikaapelit ja liitä ne Wi-Fi-korttiin. 7. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Emolevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Poista kaikki muistimoduulit. Katso kohta Muistimoduulin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Vaihda emolevy. Huomautuksia: Seuraavan kuvan numerot näyttävät ruuvien paikat, eivät ruuvien irrotus- ja kiinnitysjärjestystä. Tartu emolevyyn varovasti sen reunoista. Kun viallinen emolevy palautetaan, nastat on suojattava suorittimen vastakkeen kannella toimituksen ja käsittelyn aikana. 44 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

49 11. Reititä ja liitä kaikki kaapelit uuteen emolevyyn. 12. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. LCD-näytön vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota tietokoneen jalusta. Katso kohta Tietokoneen jalustan vaihto sivulla Poista tietokoneen kansi. Katso kohta Tietokoneen kannen irrotus sivulla Irrota optinen asema. Katso kohta Optisen aseman vaihto sivulla Irrota emolevyn suojus. Katso kohta Emolevyn suojuksen vaihto sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Irrota sisäinen mikrofonilevy. Katso kohta Sisäisen mikrofonilevyn vaihto sivulla Poista kortin lukulaite. Katso kohta Kortin lukulaitteen vaihto sivulla Poista sisäiset kaiuttimet. Katso kohta Sisäisten kaiuttimien vaihto sivulla Irrota sarjaliitäntä- ja rinnakkaisliitäntämoduuli. Katso kohta Sarjaliitäntä- ja rinnakkaisliitäntämoduulin vaihto sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla Poista virtapainikelevy. Katso kohta Virtapainikelevyn vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Irrota sisäinen kamera. Katso kohta Sisäisen kameran vaihto sivulla Poista Wi-Fi-antennit. Katso kohta Wi-Fi-antennin vaihto sivulla Poista emolevy. Katso kohta Emolevyn vaihto sivulla Merkitse muistiin LCD-näytön kaapelien reititys ja irrota sitten kaapelit emolevystä. 17. Vaihda LCD-näyttö. Luku 4. Laitteiston osien vaihto 45

50 Huomautus: Poista ruuvit ja asenna ne takaisin paikalleen kuvassa näkyvässä numerojärjestyksessä. Kuva 77. LCD-näytön ja rungon irrotus kehyksestä Kuva 78. LCD-näytön irrotus rungosta 46 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas

51 Kuva 79. LCD-näytön asennus runkoon Kuva 80. LCD-näytön ja rungon asennus kehykseen 18. Reititä uudet LCD-näytön kaapelit ja liitä ne emolevyyn. 19. Asenna poistetut osat takaisin paikoilleen. Viimeistele osien vaihto noudattamalla kohdan Osien vaihdon viimeistely sivulla 47 ohjeita. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Asenna tietokoneen kansi takaisin paikalleen. Luku 4. Laitteiston osien vaihto 47

52 Kuva 81. Tietokoneen kannen asennus. Kuva 82. Sarjaliitäntä- ja rinnakkaisliitäntämoduulin kannen asennus 4. Asenna tietokoneen jalusta takaisin paikalleen. Katso kohta Tietokoneen jalustan vaihto sivulla Aseta tietokone pystyasentoon. 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. 48 Lenovo V330-20ICB AIO Käyttöopas ja laitteiston ylläpito-opas
