Muistimoduulit. Oppaan osanumero: Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

Transkriptio

1 Muistimoduulit Oppaan osanumero: Tammikuu 2007 Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

2 Sisällysluettelo Muistimoduulien lisääminen tai vaihtaminen Muistimoduulin lisääminen laajennuspaikkaan tai laajennuspaikan muistimoduulin vaihtaminen Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Hakemisto Muistimoduulit ii

3 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai vaihtamalla ensisijaisen muistimoduulipaikan muistimoduuli. ÅVAARA: Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. ÄVAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän oppaan kuvissa. Muistimoduulit 1

4 Muistimoduulin lisääminen laajennuspaikkaan tai laajennuspaikan muistimoduulin vaihtaminen Voit lisätä tai poistaa laajennusmuistimoduulin paikassa olevan muistimoduulin seuraavasti: 1. Tallenna työtiedostot ja lopeta käynnissä olevat ohjelmat. Jos tietokone on lepotilassa, siitä on poistuttava ennen kuin tietokone voidaan sammuttaa. 2. Valitse Käynnistä, napsauta Lukitseminen-painikkeen vieressä olevaa nuolta ja valitse Sammuta. 3. Sulje näyttö. 4. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 5. Irrota virtajohto verkkovirtapistorasiasta. 6. Aseta tietokone ylösalaisin tasaiselle pinnalle. 7. Irrota akku tietokoneesta. 2 Muistimoduulit

5 8. Irrota muistimoduulipaikan kannen ruuvi Nosta muistimoduulipaikan kantta 2 poispäin tietokoneesta. Muistimoduulit 3

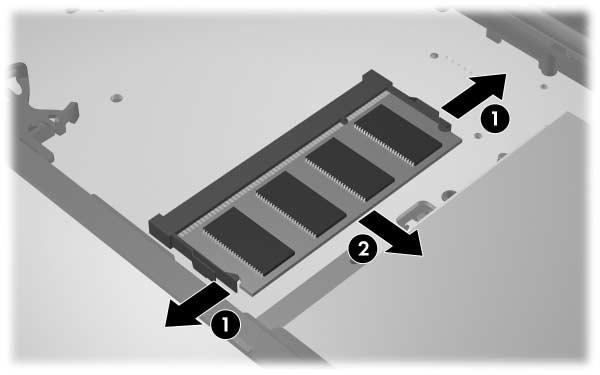

6 10. Irrota muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. ÄVAROITUS: Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 4 Muistimoduulit

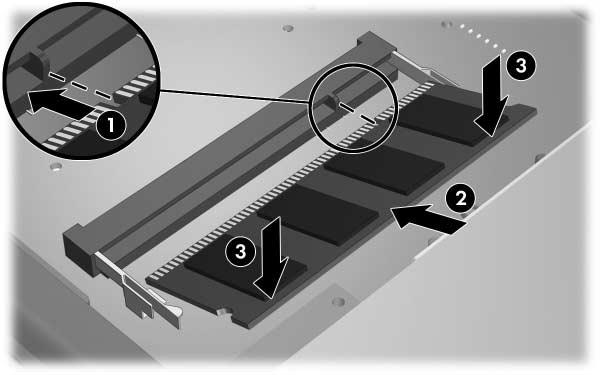

7 11. Muistimoduulin asettaminen paikalleen: ÄVAROITUS: Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 alaspäin yhtä tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Muistimoduulit 5

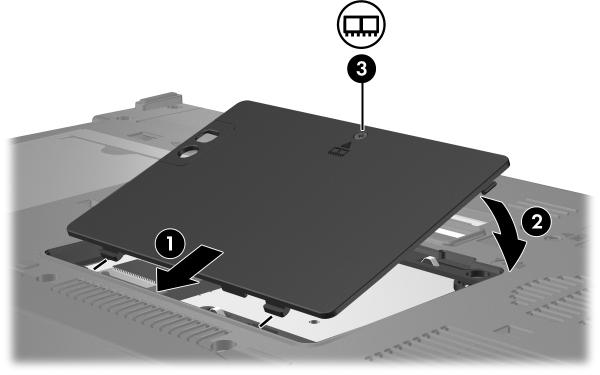

8 12. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 13. Sulje kansi Kiinnitä muistimoduulipaikan kannen ruuvi Aseta akku paikalleen. 16. Liitä ulkoinen virtalähde ja ulkoiset laitteet. 17. Käynnistä tietokone. Jos tietokoneen näyttöön ilmestyy viesti, joka ilmoittaa muistin koon tai kokoonpanon muuttuneen, tallenna muutokset valitsemalla F1. 6 Muistimoduulit

9 Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Päivitä ensisijaisessa muistipaikassa oleva muistimoduuli seuraavasti: 1. Tallenna työtiedostot ja lopeta käynnissä olevat ohjelmat. Jos tietokone on lepotilassa, siitä on poistuttava ennen kuin tietokone voidaan sammuttaa. 2. Valitse Käynnistä, napsauta Lukitseminen-painikkeen vieressä olevaa nuolta ja valitse Sammuta. 3. Sulje näyttö. 4. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 5. Irrota virtajohto verkkovirtapistorasiasta. 6. Aseta tietokone ylösalaisin tasaiselle pinnalle. 7. Irrota akku tietokoneesta. Muistimoduulit 7

10 8. Irrota muistimoduulipaikan kannen ruuvi Nosta muistimoduulipaikan kantta 2 poispäin tietokoneesta. 10. Irrota näppäimistön kaksi ruuvia. 8 Muistimoduulit

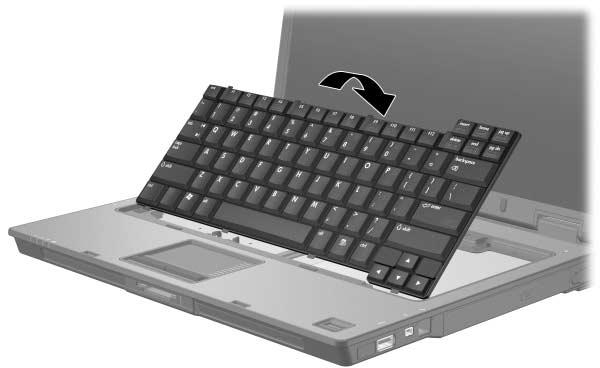

11 11. Käännä tietokone ympäri ja avaa se. 12. Työnnä näppäimistön neljää kiinnityssalpaa ja vapauta näppäimistö. 13. Nosta näppäimistön yläreunaa varovasti ja käännä näppäimistö ympäri siten, että se lepää tietokoneen rannetukea vasten. Muistimoduulit 9

12 14. Poista muistimoduulipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. ÄVAROITUS: Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 10 Muistimoduulit

13 15. Muistimoduulin asettaminen paikalleen: ÄVAROITUS: Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 alaspäin yhtä tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Muistimoduulit 11

14 16. Palauta tietokone takaisin edelliseen asentoonsa. 17. Työnnä näppäimistön neljä kiinnityssalpaa paikoilleen näppäimistön lukitsemiseksi. 12 Muistimoduulit

15 18. Aseta tietokone ylösalaisin tasaiselle pinnalle. 19. Kiinnitä näppäimistön ruuvit. Muistimoduulit 13

16 20. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 21. Sulje kansi Kiinnitä muistimoduulipaikan kannen ruuvi Aseta akku paikalleen. 24. Liitä ulkoinen virtalähde ja ulkoiset laitteet. 25. Käynnistä tietokone. Jos tietokoneen näyttöön ilmestyy viesti, joka ilmoittaa muistin koon tai kokoonpanon muuttuneen, tallenna muutokset valitsemalla F1. 14 Muistimoduulit

17 Hakemisto E ESD (staattinen sähkö) 1 M muistilaajennusmoduulin lokero, laajennusmuisti 2 muistimoduuli, asettaminen ja poistaminen 2 muistimoduulipaikka 1 muistipaikka, muistimoduuli 1 S salvat näppäimistö 9 staattinen sähkö 1 Muistimoduulit Hakemisto 1
