1 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas Energy Star -vaatimusten mukaiset konetyypit: 10UW ja 10UX

2 Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti Tärkeät tuotetiedot -oppaan ja Liite A Huomioon otettavaa sivulla 61 -kohdan tiedot. Ensimmäinen painos (Kesäkuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Luku 1. Yleiskuvaus Laite edestä Laite takaa Emolevy Koneen tyypin ja mallin tarra Näytön jalustan säätö Luku 2. Tekniset tiedot Luku 3. Tietokoneen lukot Kensington-vaijerilukon tai vastaavan lukon kiinnitys Luku 4. Laitteiston osien vaihto Ennen laitteiston osien vaihtoa FRU-osiin (ja CRU-osiin) tutustuminen FRU-osien (ja CRU-osien) sijainti Näppäimistön tai langattoman näppäimistön vaihto Hiiren tai langattoman hiiren vaihto Verkkolaitteen vaihto Näytön jalustan vaihto LCD-näytön irrotus LCD-näytön etuosan koristekannen vaihto Sisäisen mikrofonin vaihto LCD-näytön pidikkeen vaihto Sisäisen kameran vaihto Optisen aseman vaihto Optisen aseman pidikkeen vaihto Tallennusaseman vaihto Virtapainikelevyn vaihto Sisäisen kaiuttimen vaihto Siirräntälevyn vaihto Järjestelmän tuulettimen vaihto Jäähdytyslevyn vaihto Muistimoduulin vaihto M.2 SSD -aseman vaihto Suorittimen vaihto Wi-Fi-kortin vaihto Wi-Fi-antennin vaihto Emolevyn vaihto Nappipariston vaihto Emolevyn kehyksen vaihto VESA-kiinnityspidikkeen vaihto Osien vaihdon viimeistely Liite A. Huomioon otettavaa Liite B. Tavaramerkit Copyright Lenovo 2018 i

4 ii Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

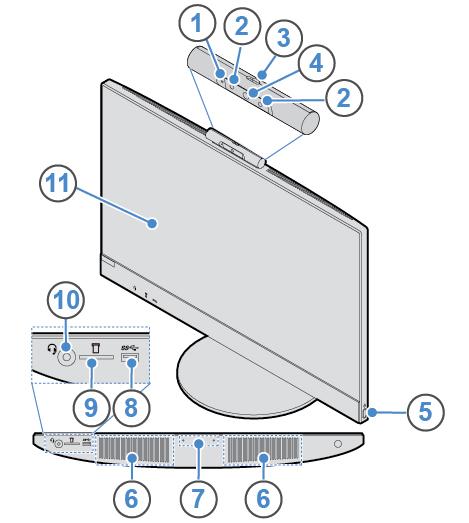

5 Luku 1. Yleiskuvaus Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi. Laite edestä Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. Kuva 1. Laite edestä 1 Sisäisen kameran toimintamerkkivalo (lisävaruste) 2 Infrapuna-LEDit (2) (lisävaruste) 3 Sisäisen kameran suojalevyn liukusäädin (lisävaruste) 4 Sisäinen kamera (lisävaruste) 5 Virtapainike 6 Sisäiset kaiuttimet (2) 7 Sisäinen mikrofoni 8 USB 3.1 Gen 1 -liitäntä 9 Kortinlukijan paikka 10 Kuulokemikrofoniliitäntä 11 Kuvaruutu 1 Sisäisen kameran toiminnan merkkivalo (lisävaruste) Kun merkkivalo palaa, kamera on käytössä. 2 Infrapuna-LEDit (lisävaruste) LEDit palavat, kun käytät Microsoft Windows Hellon kasvojentunnistusominaisuutta. Huomautus: Windows 10 -käyttöjärjestelmän Windows Hellon kasvojentunnistusominaisuuden ansiosta voit kirjautua sisään tietokoneeseen kasvojentunnistuksen avulla. Lisätietoja on seuraavassa osoitteessa: Copyright Lenovo

6 3 Sisäisen kameran suojalevyn liukusäädin Käytetään sisäisen kameran suojaamiseen. 4 Sisäinen kamera Kameran avulla voit ottaa valokuvia tai järjestää videoneuvottelun. 5 Virtapainike Virtapainikkeella tietokoneeseen voi kytkeä virran. Jos et voi sammuttaa tietokonetta käyttöjärjestelmästä, sammuta tietokone pitämällä virtapainiketta painettuna vähintään neljän sekunnin ajan. 6 Sisäiset kaiuttimet Käytetään tietokoneesta toistettavan äänen kuuntelemiseen ilman kuulokemikrofonia tai kuulokkeita. 7 Sisäinen mikrofoni Tätä käytetään äänen tallentamiseen tai puheentunnistusohjelmiston käyttöön ilman ulkoista mikrofonia. 8 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 9 Kortin lukulaitteen paikka Tätä käytetään tietojen lukemiseen tuetusta muistikortista. 10 Kuulokemikrofoniliitäntä Tähän liitäntään voi liittää kuulokemikrofonin tai kuulokkeet. 11 Kuvaruutu Tietokoneen näyttö saattaa tukea monikosketusominaisuutta tietokoneen mallin mukaan. Ominaisuuden avulla voit ohjata tietokonetta koskettamalla näyttöä yhdellä tai kahdella sormella. Huomautuksia: Voit napsauttaa kerran napauttamalla kosketusnäyttöä kerran sormella. Voit kaksoisnapsauttaa napauttamalla kosketusnäyttöä kahdesti ilman taukoa. Voit napsauttaa hiiren kakkospainikkeella painamalla kosketusnäyttöä pitkään, kunnes näkyviin tulee ympyrä. Kun nostat sormen sitten pois kosketusnäytöltä, näkyviin tulee pikavalikko. Voit valita kohteen valikosta. Voit helpottaa asiakirjan lukemista tai muokkaamista lähentämällä, loitontamalla, vierittämällä tai kiertämällä kosketusnäytössä kahdella sormella. Laite takaa Huomautus: Tietokoneesi saattaa poiketa kuvissa näkyvistä malleista. 2 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

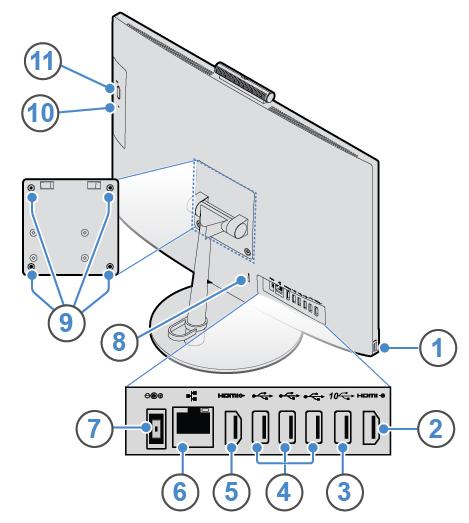

7 Kuva 2. Laite takaa 1 USB 3.1 Gen 1 -liitäntä 2 HDMI 1.4 -tuloliitäntä 3 USB 3.1 Gen 2 -liitäntä 4 USB 2.0 -liitännät (3) 5 HDMI 1.4 -lähtöliitäntä 6 Ethernet-liitäntä 7 Verkkolaitteen liitäntä 8 Turvalukon paikka 9 VESA -kierrereiät 10 Optisen aseman merkkivalo (lisävaruste) 11 Optisen aseman poisto/sulkemispainike (lisävaruste) 1 USB 3.1 Gen 1 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 1 -laitteen USB 3.1 Gen 2- tai USB 3.1 Gen 1 -liitäntään USB 2.0 -liitännän sijaan. 2 HDMI 1.4 -lähtöliitäntä Tämän liitännän avulla tietokone lähettää video- ja äänisignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 3 USB 3.1 Gen 2 -liitäntä Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.1 Gen 2 -laitteen USB 3.1 Gen 2 -liitäntään USB 3.1 Gen 1- tai USB 2.0 -liitännän sijaan. 4 USB 2.0 -liitännät Tähän liitäntään voidaan liittää USB-yhteensopiva laite. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 2.0 -laitteen USB 2.0 -liitäntään. 5 HDMI 1.4 -tuloliitäntä Luku 1. Yleiskuvaus 3

8 Tämän liitännän avulla tietokone lähettää video- ja äänisignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi laadukkaaseen näyttöön. 6 Ethernet-liitäntä Tähän liitäntään voidaan liittää Ethernet-kaapeli lähiverkon käyttöä varten. 7 Verkkolaitteen liitäntä Tähän liitäntään liitetään verkkolaite, joka syöttää tietokoneeseen verkkovirtaa. 8 Turvalukon paikka Käytetään Kensington-vaijerilukon tai vastaavan lukon kiinnittämiseen. 9 VESA-kierrereiät Näihin reikiin voi asentaa vastaavan VESA-kiinnityspidikkeen vastaavilla ruuveilla, kun asennat tietokoneen seinään. Käytä tietokoneen asentamiseen kattoon tai seinään neljää M4 x 10 mm -ruuvia. Huomautus: Ennen kuin kiinnität VESA-kiinnityspidikkeen, asenna 2,6 mm paksu asennustiiviste VESAkiinnityspidikkeen jokaiseen ruuvinreikään. 10 Optisen aseman merkkivalo (lisävaruste) Kun merkkivalo palaa, optinen asema on käytössä. 11 Optisen aseman poisto/sulkemispainike (lisävaruste) Käytetään optisen aseman levykelkan avaamiseen. Kun olet asettanut levyn levykelkkaan, sulje levykelkka painamalla poisto/sulkemispainiketta. Emolevy Huomautus: Lisää osien kuvauksia on kohdissa Laite edestä ja Laite takaa. 4 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

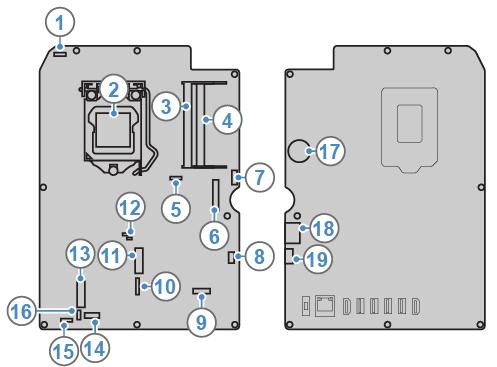

9 Kuva 3. Emolevy 1 Sisäisen kameran liitäntä 2 Suorittimen vastake 3 Muistipaikka 1 (DIMM1) 4 Muistipaikka 2 (DIMM2) 5 Järjestelmän tuulettimen liitäntä 6 LVDS-liitäntä 7 Optisen aseman liitäntä 8 Virtapainikelevyn liitäntä 9 LCD-näytön taustavalon liitäntä 10 Siirräntälevyn liitäntä 3 11 M.2 SSD -aseman paikka 12 JCRIS1-levyt 13 M.2 Wi-Fi -korttipaikka 14 Siirräntälevyn liitäntä 1 15 Sisäisen kaiuttimen liitäntä 16 Siirräntälevyn liitäntä 2 17 Nappiparisto 18 Tallennusaseman SATA-liitäntä 19 Tallennusaseman virtaliitäntä Koneen tyypin ja mallin tarra Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän ansiosta he voivat tarjota sinulle nopeampaa palvelua. Koneen tyyppi- ja mallimerkintä on kiinnitetty tietokoneeseen kuvan osoittamalla tavalla. Luku 1. Yleiskuvaus 5

10 Kuva 4. Koneen tyypin ja mallin tarra Näytön jalustan säätö Huomautus: Näytön jalusta on lisävaruste. Tietokoneen kallistuskulmaa voi säätää 5 eteenpäin ja 65 taaksepäin. Kuva 5. Tietokoneen kallistuskulman säätäminen 5 eteenpäin ja 65 taaksepäin Voit säätää tietokoneen kulmaa 45 vasemmalle ja 45 oikealle. Kuva 6. Tietokoneen kulman säätäminen 45 vasemmalle ja 45 oikealle 6 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

11 Luku 2. Tekniset tiedot Virtalähde Automaattisesti jännitteen valitseva virtalähde, jonka teho on 90 wattia Automaattisesti jännitteen valitseva virtalähde, jonka teho on 120 wattia Tallennusasemat 2,5 tuuman tallennusasema (lisävaruste) M.2 SSD -asema (lisävaruste) Näyttöominaisuudet HDMI 1.4 -tuloliitäntä HDMI 1.4 -lähtöliitäntä Ääniominaisuudet Sisäinen näyttökortti tukee seuraavia: Kuulokemikrofoniliitäntä Sisäinen mikrofoni Sisäinen kaiutin Lisävarusteena saatava näyttökortti tarjoaa parannetun äänenlaadun ja laajennetut ominaisuudet. Siirräntäominaisuudet Ääniliitännät (kuuloke- ja mikrofoniliitäntä) Kortin lukulaitteen paikka Ethernet-liitäntä HDMI 1.4 -tuloliitäntä HDMI 1.4 -lähtöliitäntä Kuulokemikrofoniliitäntä USB-liitännät (USB 2.0 ja USB 3.1) Laajennusominaisuudet Muistipaikat Optinen asema (lisävaruste) Tallennusasemapaikka Verkko-ominaisuudet Ethernet LAN Langaton lähiverkko (lisävaruste) Bluetooth (lisävaruste) Fyysiset mitat V530-22ICB: Leveys: 490 mm Copyright Lenovo

12 Korkeus: 409 mm Syvyys: 228 mm V530-24ICB: Leveys: 543 mm Korkeus: 437 mm Syvyys: 228 mm Paino (ilman pakkausta) V530-22ICB: Enimmäiskokoonpano (toimitettaessa): 6,1 kg V530-24ICB: Enimmäiskokoonpano (toimitettaessa): 7,0 kg 8 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

13 Luku 3. Tietokoneen lukot Tässä luvussa on ohjeet tietokoneen suojaamiseen lukituslaitteilla. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet. Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa: Kuva 7. Kensington-vaijerilukon tai vastaavan lukon kiinnitys Copyright Lenovo

14 10 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

15 Luku 4. Laitteiston osien vaihto Tämä luku sisältää tietokoneen laitteiden vaihto-ohjeet. Ennen laitteiston osien vaihtoa Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tämän osion tiedot ja Tärkeät tuotetiedot -oppaan. Huomioon otettavaa ennen laitteiston osien vaihtoa Käytä vain Lenovon toimittamia tietokoneen komponentteja. Kun asennat tai vaihdat lisävarustetta, käytä tämän käyttöoppaan ohjeiden lisäksi myös lisävarusteen mukana toimitettuja ohjeita. Useimmissa maissa Lenovo edellyttää viallisten CRU-osien palauttamista. Lisätietoja tästä tulee CRUosan mukana tai muutaman päivän kuluttua CRU-osan saapumisesta. Staattiselle sähkölle herkkien laitteiden käsittely Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi: Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi. Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin. Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. FRU-osiin (ja CRU-osiin) tutustuminen Asiakkaan tiloissa vaihdettavissa olevat osat (FRU-osat) voi päivittää tai vaihtaa koulutettu teknikko. FRUosat sisältävät kaikki CRU-osat. Lisätietoja FRU-osista, kuten FRU-osanumeroista ja tuetuista tietokonemalleista, on seuraavassa osoitteessa: Asiakkaan vaihdettavissa olevat osat (CRU-osat) ovat tietokoneen osia, joita käyttäjä voi itse päivittää tai vaihtaa. Itsepalvelun piiriin kuuluvat CRU-osat: Voit asentaa itsepalvelun piiriin kuuluvat CRU-osat helposti. Nämä CRU-osat voivat olla erillisiä tai paikalleen lukittavia osia tai enintään kahdella ruuvilla kiinnitettäviä osia. Itsepalvelun piiriin kuuluvia CRU-osia ovat esimerkiksi näppäimistö, hiiri ja USBlaitteet. Käyttäjät ovat vastuussa kaikkien itsepalvelun piiriin kuuluvien CRU-osien vaihdosta. Copyright Lenovo

16 Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvien CRU-osien käsittelyssä tarvitaan jonkin verran teknistä taitoa ja yksinkertaisia työkaluja (kuten ruuvitalttaa). Nämä CRU-osat ovat tietokoneen sisäisiä osia, jotka on eristetty muista osista. Ne on yleensä piilotettu useammalla kuin kahdella ruuvilla kiinnitettävän peitelevyn taakse. Ruuvit ja peitelevy on irrotettava, jotta kyseiseen CRU-osaan päästään käsiksi. Valinnaisen palvelun piiriin kuuluvia CRU-osia voi irrottaa ja asentaa käyttäjä tai takuuaikana Lenovon huoltoteknikko. Ennen FRU-osien vaihtoa Tutustu seuraaviin tietoihin ennen FRU-osan vaihtoa: Vain valtuutettu ja koulutettu henkilöstö saa huoltaa tietokoneen. Ennen FRU-osan vaihtamista lue kaikki osan vaihto-ohjeet. Ole erityisen huolellinen suorittaessasi kirjoitustoimintoja, kuten kopioimista, tallentamista tai alustamista. Huollettavan tietokoneen asemien järjestystä on saatettu muuttaa. Jos valitse väärän aseman, tietojen tai ohjelmien päälle voidaan kirjoittaa. Vaihda FRU-osan tilalle vain kyseiseen malliin tarkoitettu FRU-osa. Kun vaihdat FRU-osan, varmista, että koneen malli ja FRU-osan numero ovat oikeat. FRU-osaa ei saa vaihtaa yksittäisen vian vuoksi, jota ei voi toisintaa. Yksittäisten vikojen syy voi olla laitteistovian sijasta esimerkiksi kosminen säteily, staattisen sähkön purkaus tai ohjelmistovirhe. Harkitse FRU-osan vaihtamista vain jos ongelma uusiutuu. Jos epäilet, että FRU-osa on viallinen, tyhjennä virheloki ja testaa uudelleen. Jos vika ei toistu, älä vaihda FRU-osaa. Vaihda vain viallinen FRU-osa. FRU-osien (ja CRU-osien) sijainti Huomautuksia: Jotkin osista ovat lisävarusteita. Jos aiot vaihtaa osan, jota ei ole mainittu alla olevassa luettelossa, ota yhteys Lenovon huoltoteknikkoon. Lenovo-tukipuhelinnumeroiden luettelo on seuraavassa osoitteessa: 12 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

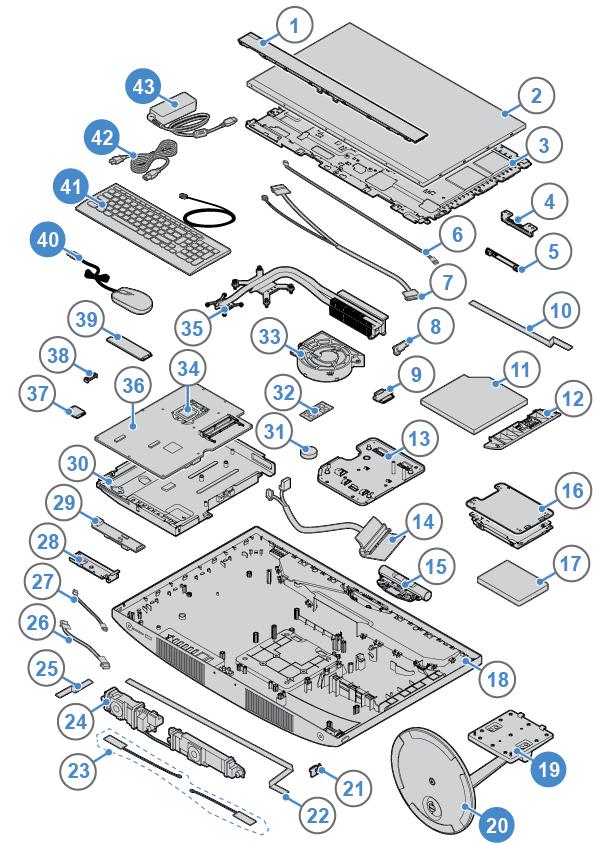

17 Kuva 8. FRU-osien (ja CRU-osien) sijainti Itsepalvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 19 Näytön jalusta 1 LCD-näytön etuosan koristekansi 20 Näytön jalustan pohja 2 LCD-näyttö 40 Hiiri 3 LCD-pidike 41 Näppäimistö 4 Sisäisen mikrofonin pidike 42 Verkkojohto 5 Sisäinen mikrofoni 43 Verkkolaite 6 LCD-näytön taustavalon kaapeli 7 LVDS-kaapeli 8 Optisen aseman kehikko 9 Optisen aseman pidike 10 Optisen aseman kaapeli Luku 4. Laitteiston osien vaihto 13

18 Itsepalvelun piiriin kuuluvat CRU-osat Muut kuin CRU-osat 11 Optinen asema 12 Optisen aseman peitelevy 13 VESA-kiinnityspidike 14 Tallennusaseman kaapeli 15 Sisäinen kamera 16 Tallennusaseman kiinnike 17 Tallennusasema 18 Tietokoneen kansi 21 Virtapainikelevy 22 Virtapainikelevyn kaapeli 23 Wi-Fi-antennit 24 Sisäiset kaiuttimet 25 Siirräntälevyn kaapeli 1 26 Siirräntälevyn kaapeli 3 27 Siirräntälevyn kaapeli 2 28 Siirräntälevyn pidike 29 Siirräntälevy 30 Emolevyn kehys 31 Nappiparisto 32 Muistimoduuli 33 Järjestelmän tuuletin 34 Suoritin 35 Jäähdytyslevy 36 Emolevy 37 Wi-Fi-kortti 38 Wi-Fi-kortin suojus 39 M.2 SSD -asema Näppäimistön tai langattoman näppäimistön vaihto Huomautus: Langaton näppäimistö on saatavana vain joissakin malleissa. Näppäimistön vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan näppäimistön kaapeli tietokoneesta. 3. Liitä uusi näppäimistö asianmukaiseen tietokoneen liitäntään. 14 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

19 Kuva 9. Näppäimistön vaihto Langattoman näppäimistön vaihto 1. Poista vanha langaton näppäimistö käytöstä. 2. Poista uusi langaton näppäimistö pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Kuva 10. Langattoman näppäimistön vaihto 4. Poista USB-lähetin näppäimistön säilytyslokerosta tai langattoman hiiren säilytyslokerosta ja liitä se johonkin tietokoneen vapaaseen USB-liitäntään. 5. Sulje säilytyslokeron kansi. Näppäimistö on nyt käyttövalmis. Hiiren tai langattoman hiiren vaihto Huomautus: Langaton hiiri on saatavana vain joissakin malleissa. Hiiren vaihto 1. Katkaise tietokoneesta virta ja irrota kaikki verkkojohdot pistorasioista. 2. Irrota vanhan hiiren kaapeli tietokoneesta. 3. Liitä uusi hiiri asianmukaiseen tietokoneen liitäntään. Luku 4. Laitteiston osien vaihto 15

20 Kuva 11. Hiiren vaihto Langattoman hiiren vaihto 1. Irrota USB-lähetin tietokoneesta. Poista sitten vanha langaton hiiri käytöstä. 2. Poista uusi langaton hiiri pakkauksestaan. 3. Avaa paristolokeron kansi ja aseta lokeroon kaksi AAA-paristoa napaisuusilmaisimien osoittamalla tavalla. Kuva 12. Paristolokeron avaus Kuva 13. USB-lähettimen poistaminen lokerosta 16 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

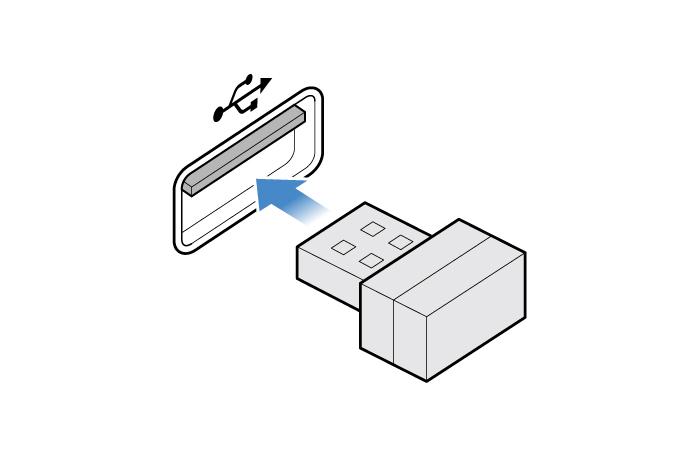

21 Kuva 14. USB-lähettimen kytkeminen USB-liitäntään Kuva 15. Hiiren paristojen asennus Kuva 16. Paristolokeron kannen sulkeminen Luku 4. Laitteiston osien vaihto 17

22 Kuva 17. Virtakytkimen työntäminen ON-asentoon Huomautuksia: Vihreä merkkivalo osoittaa, että hiiri on valmis käytettäväksi. Kellanruskea vilkkuva merkkivalo osoittaa, että paristojen varaustaso on heikko. Voit pidentää hiiren pariston käyttöaikaa työntämällä virtakytkimen OFF-asentoon, kun hiirtä ei käytetä. Kun olet irrottanut USB-lähettimen tietokoneesta, säilytä sitä langattoman hiiren tai langattoman näppäimistön säilytyslokerossa. Verkkolaitteen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Vaihda verkkolaite. Huomautus: Verkkolaite saattaa poiketa kuvassa näkyvästä verkkolaitteesta. 18 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

23 Kuva 18. Verkkolaitteen irrotus Kuva 19. Verkkojohdon irrotus Kuva 20. Verkkojohdon asennus Luku 4. Laitteiston osien vaihto 19

24 Kuva 21. Verkkolaitteen asennus Näytön jalustan vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Levitä pehmeä, puhdas pyyhe tai liina pöydälle tai muulle tasaiselle alustalle. Tartu tietokoneeseen sen reunoista ja laske se varovaisesti alustalle siten, että kuvaruutu on alustaan päin ja tietokoneen kansi ylöspäin. 4. Vaihda näytön jalusta. Kuva 22. Näytön jalustan irrotus 20 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

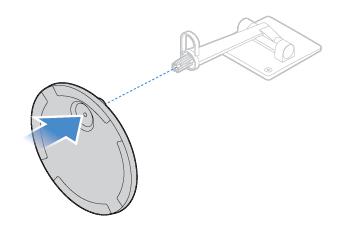

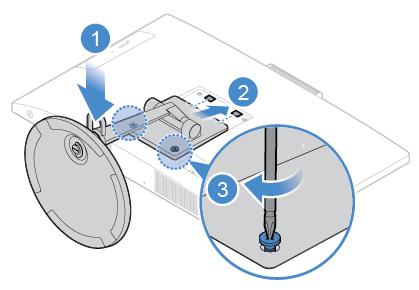

25 Kuva 23. Näytön jalustan pohjan irrotus Kuva 24. Näytön jalustan pohjan asennus Kuva 25. Näytön jalustan pohjan kiinnittäminen näytön jalustaan Kuva 26. Näytön jalustan asentaminen Luku 4. Laitteiston osien vaihto 21

26 LCD-näytön irrotus Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Ennen kuin avaat LCD-näytön, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutamia minuutteja. 1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. 2. Irrota kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit. 3. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Kuva 27. LCD-näytön ruuvisuojuksen vetäminen ulos Kuva 28. Ruuvien irrotus 22 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

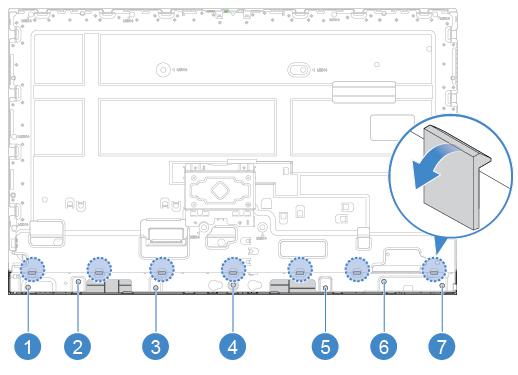

27 Kuva 29. Vapauta kiinnikkeet muovikielekettä työntämällä Kuva 30. LCD-näytön irrotus tietokoneesta Luku 4. Laitteiston osien vaihto 23

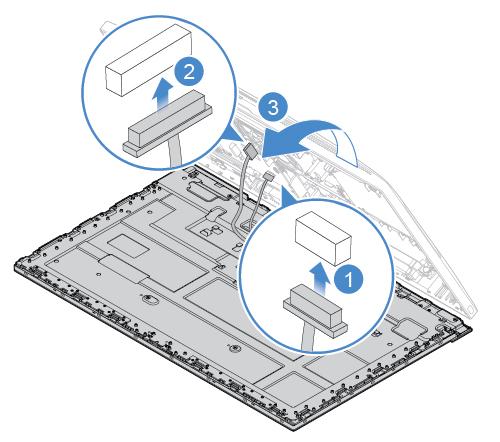

28 Kuva 31. LCD-kaapelien irrotus emolevystä LCD-näytön etuosan koristekannen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota LCD-näytön etuosan koristekannen kiinnitysruuvit ja poista kansi. Kuva 32. LCD-näytön etuosan koristekannen kiinnitysruuvien irrotus 4. Kiinnitä uusi LCD-näytön etuosan koristekansi LCD-näyttöön asentamalla ruuvit paikalleen. 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Sisäisen mikrofonin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 24 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

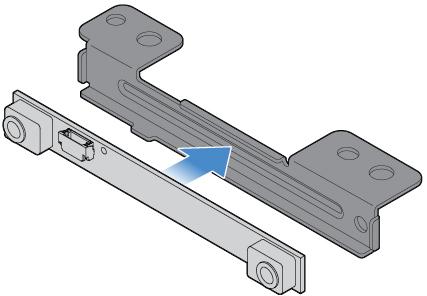

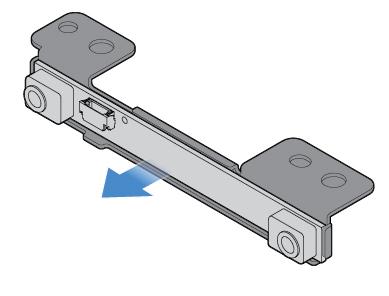

29 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota sisäisen mikrofonin kaapeli LCD-näytöstä. 4. Vaihda sisäinen mikrofoni. Kuva 33. Sisäisen mikrofonin irrotus Kuva 34. Sisäisen mikrofonin pidikkeen irrotus Kuva 35. Sisäisen mikrofonin pidikkeen asennus Luku 4. Laitteiston osien vaihto 25

30 Kuva 36. Sisäisen mikrofonin asennus 5. Yhdistä sisäisen mikrofonin kaapeli LCD-näyttöön. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. LCD-näytön pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota LCD-näytön etuosan koristekansi. Katso kohta LCD-näytön etuosan koristekannen vaihto sivulla Poista sisäinen mikrofoni. Katso kohta Sisäisen mikrofonin vaihto sivulla Irrota LCD-näytön kaapelit LCD-näytöstä. 6. Irrota LCD-näytön pidikkeen kiinnitysruuvit. Kuva 37. LCD-näytön pidikkeen ruuvien irrotus 7. Kiinnitä uusi LCD-näytön pidike LCD-näyttöön asentamalla ruuvit paikalleen. 8. Liitä LCD-näytön kaapelit LCD-näyttöön. 26 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

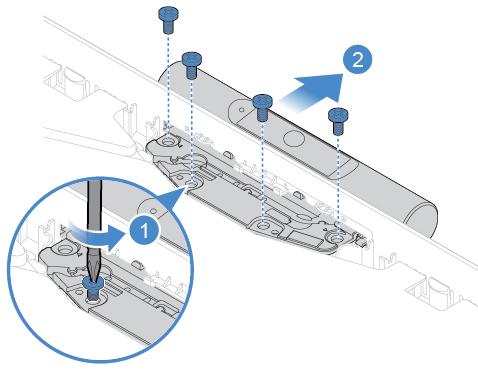

31 9. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Sisäisen kameran vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota sisäisen kameran kaapeli emolevystä. 4. Vaihda sisäinen kamera. Kuva 38. Sisäisen kameran irrotus Kuva 39. Sisäisen kameran asennus Luku 4. Laitteiston osien vaihto 27

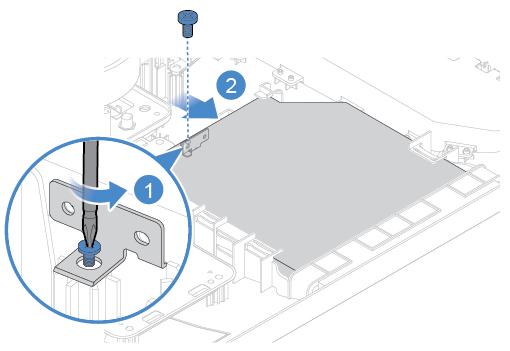

32 Kuva 40. Sisäisen kameran kiinnitysruuvien asennus 5. Liitä sisäisen kameran kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Optisen aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Vaihda optinen asema. Kuva 41. Optisen aseman irrotus 28 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

33 Kuva 42. Terävän puikon pään työntäminen aseman reikään Kuva 43. Optisen aseman peitelevyn toisen reunan vetäminen ulos Kuva 44. Optisen aseman peitelevyn vetäminen ulos Luku 4. Laitteiston osien vaihto 29

34 Kuva 45. Optisen aseman kehikon irrotus. Kuva 46. Optisen aseman kehikon asennus Kuva 47. Optisen aseman peitelevyssä olevien muovikielekkeiden asettaminen optisessa asemassa oleviin vastaaviin reikiin 30 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

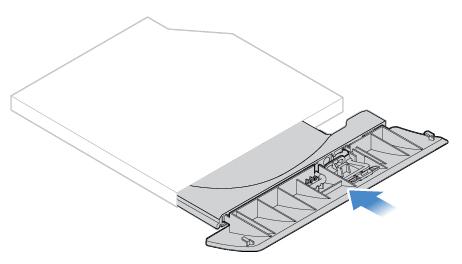

35 Kuva 48. Optisen aseman peitelevyn asennus Kuva 49. Optisen aseman asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Optisen aseman pidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota optisen aseman kaapeli optisesta aseman pidikkeestä. 4. Vaihda optisen aseman pidikkeen kaapeli. Luku 4. Laitteiston osien vaihto 31

36 Kuva 50. Optisen aseman pidikkeen irrotus Kuva 51. Optisen aseman pidikkeen asennus 5. Liitä optisen aseman kaapeli uuteen optisen aseman pidikkeeseen. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Tallennusaseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota tallennusaseman kaapeli emolevystä. 4. Vaihda tallennusasema. 32 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

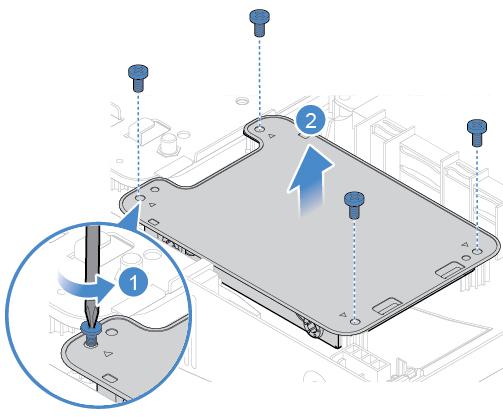

37 Kuva 52. Tallennusasemakehikon irrotus Kuva 53. Tallennusasemakehikon suojuksen irrotus Kuva 54. Tallennusaseman irrotus Luku 4. Laitteiston osien vaihto 33

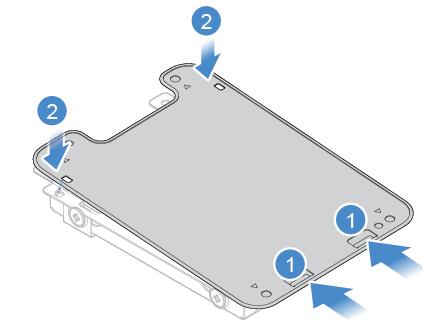

38 Kuva 55. Tallennusaseman asennus Kuva 56. Tallennusasemakehikon suojuksen asennus Kuva 57. Tallennusaseman asennus 34 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

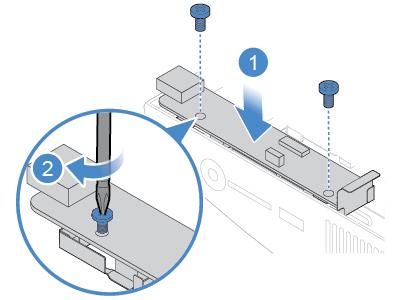

39 5. Liitä tallennusaseman kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Virtapainikelevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Poista tallennusasema. Katso kohta Tallennusaseman vaihto sivulla Irrota virtapainikkeen levyn johto emolevystä. 5. Vaihda virtapainikelevy. Kuva 58. Virtapainikelevyn irrotus Kuva 59. Virtapainikelevyn asennus 6. Kytke virtapainikelevyn kaapeli emolevyyn. 7. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Sisäisen kaiuttimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Luku 4. Laitteiston osien vaihto 35

40 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota sisäisen kaiuttimen kaapeli emolevystä. 4. Vaihda sisäinen kaiutin. Kuva 60. Sisäisen kaiuttimen irrotus. Kuva 61. Sisäisen kaiuttimen asennus 5. Liitä sisäisen kaiuttimen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Siirräntälevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota siirräntälevyn kaapelit emolevystä. 4. Vaihda siirräntälevy. 36 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

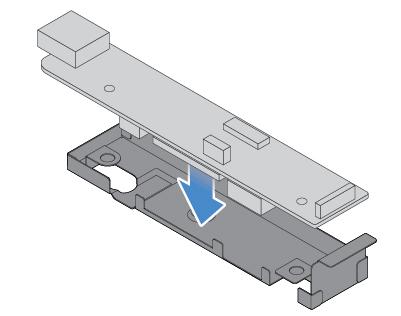

41 Kuva 62. Siirräntälevyn pidikkeen irrotus Kuva 63. Siirräntälevyn irrotus Kuva 64. Siirräntälevyn asennus Luku 4. Laitteiston osien vaihto 37

42 Kuva 65. Siirräntälevyn pidikkeen asennus 5. Liitä siirräntälevyn kaapelit emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Järjestelmän tuulettimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota järjestelmän tuulettimen kaapeli emolevystä. 4. Vaihda järjestelmän tuuletin. Kuva 66. Järjestelmän tuulettimen irrotus. 38 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

43 Kuva 67. Järjestelmän tuulettimen asennus 5. Liitä järjestelmän tuulettimen kaapeli emolevyyn. 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Jäähdytyslevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Vaihda jäähdytyslevy noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 Kuva 68. Jäähdytyslevyn irrotus. Luku 4. Laitteiston osien vaihto 39

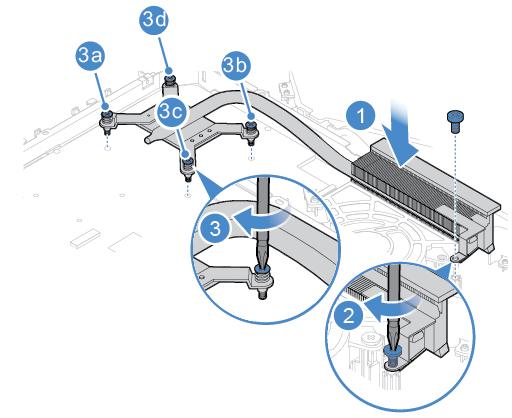

44 Kuva 69. Jäähdytyslevyn asennus Tyyppi 2 Kuva 70. Jäähdytyslevyn irrotus. 40 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

45 Kuva 71. Jäähdytyslevyn asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Muistimoduulin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Jos tietokoneessa on paikka vain yhdelle muistimoduulille, asenna se DIMM 1 -paikkaan. Jos tietokoneessa on paikat kahdelle muistimoduulille, asenna ensin toinen muistimoduuli DIMM 1 -paikkaan ja asenna sitten toinen DIMM 2 -paikkaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Vaihda muistimoduuli. Kuva 72. Muistimoduulin pidikkeen avaus Luku 4. Laitteiston osien vaihto 41

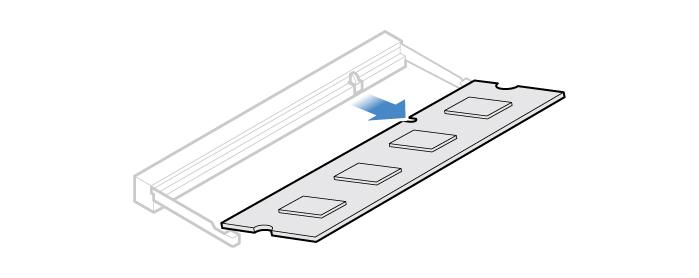

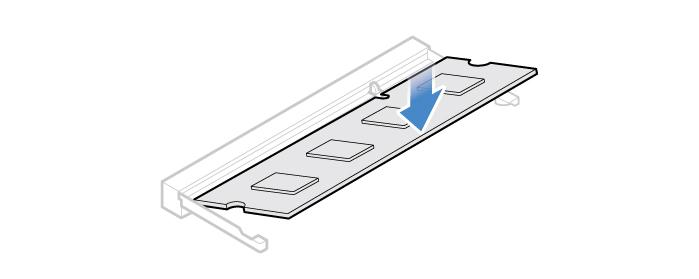

46 Kuva 73. Muistimoduulin irrotus Kuva 74. Muistimoduulin asennus Kuva 75. Muistimoduulin pidikkeen sulkeminen 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. M.2 SSD -aseman vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Vaihda M.2 SSD -asema noudattamalla seuraavia ohjeita tietokoneen mallin mukaan. Tyyppi 1 42 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

47 Kuva 76. Teipin irrotus M.2 SSD -asemasta Kuva 77. Ruuvin irrotus Kuva 78. M.2 SSD -aseman irrotus Luku 4. Laitteiston osien vaihto 43

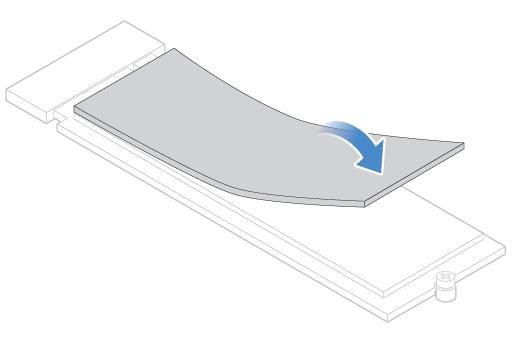

48 Kuva 79. M.2 SSD -aseman asennus Kuva 80. Ruuvin kiinnitys Kuva 81. Teipin kiinnitys uuteen M.2 SSD -asemaan Tyyppi 2 44 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

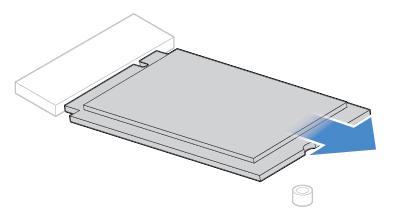

49 Kuva 82. Teipin irrotus M.2 SSD -asemasta Kuva 83. Ruuvin irrotus Kuva 84. M.2 SSD -aseman irrotus Kuva 85. M.2 SSD -aseman asennus Luku 4. Laitteiston osien vaihto 45

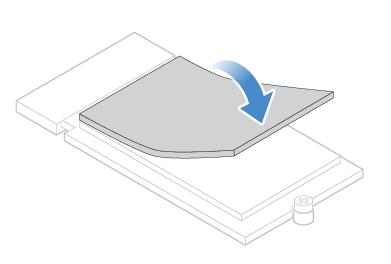

50 Kuva 86. Ruuvin kiinnitys Kuva 87. Teipin kiinnitys uuteen M.2 SSD -asemaan 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Suorittimen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. VAROITUS: Jäähdytyslevy saattaa olla hyvin kuuma. Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Vaihda suoritin. Huomautuksia: Suoritin ja vastake saattavat poiketa kuvassa näkyvistä. Tartu suorittimeen vain sen reunoista. Älä kosketa pohjassa olevia kullattuja liittimiä. Varo pudottamasta mitään suorittimen vastakkeeseen sen ollessa avoimena. Vastakkeen nastat on pidettävä mahdollisimman puhtaina. 46 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

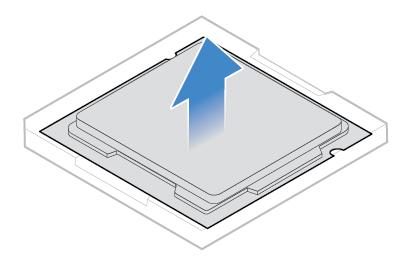

51 Kuva 88. Suorittimen vastakkeen kiinnityspidikkeen avaus Kuva 89. Suorittimen vastakkeen kallistus ylöspäin Kuva 90. Suorittimen irrotus Luku 4. Laitteiston osien vaihto 47

52 Kuva 91. Suorittimen asennus. Kuva 92. Suorittimen vastakkeen kallistus alaspäin 48 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

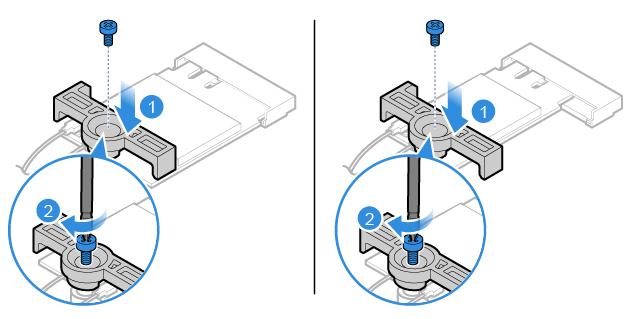

53 Kuva 93. Suorittimen vastakkeen kiinnityspidikkeen lukitseminen 5. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Wi-Fi-kortin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Vaihda Wi-Fi-kortti. Kuva 94. Wi-Fi-kortin suojuksen poisto Luku 4. Laitteiston osien vaihto 49

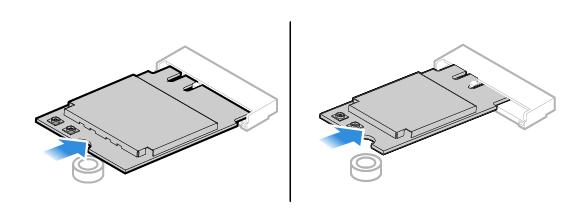

54 Kuva 95. Wi-Fi-antennien irrotus Kuva 96. Wi-Fi-kortin irrotus Kuva 97. Wi-Fi-kortin asentaminen Kuva 98. Wi-Fi-antennien liittäminen 50 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

55 Kuva 99. Wi-Fi-kortin suojuksen asennus 4. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Wi-Fi-antennin vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Poista sisäiset kaiuttimet. Katso kohta Sisäisen kaiuttimen vaihto sivulla Poista siirräntälevy. Katso kohta Siirräntälevyn vaihto sivulla Wi-Fi-antennien vaihto Kuva 100. Wi-Fi-antennien irrotus Luku 4. Laitteiston osien vaihto 51

56 Kuva 101. Wi-Fi-antennien asennus 6. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Emolevyn vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista muistimoduuli. Katso kohta Muistimoduulin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Merkitse muistiin kaapelien reititys ja liitännät. Irrota sitten kaikki kaapelit emolevystä. Katso kohta Emolevy sivulla Irrota emolevyn kiinnitysruuvit ja irrota emolevy. Huomautus: Koske emolevyyn vain sen reunoista. 52 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

57 Kuva 102. Emolevyn kiinnitysruuvien irrotus 10. Asenna uuden emolevyn kiinnitysruuvit. 11. Reititä viallisesta emolevystä irrottamasi kaapelit. Yhdistä kaapelit uuteen emolevyyn. Katso kohta Emolevy sivulla Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Nappipariston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta. Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos näin käy, päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista muistimoduuli. Katso kohta Muistimoduulin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Poista emolevy. Katso kohta Emolevyn vaihto sivulla Vaihda nappiparisto. Luku 4. Laitteiston osien vaihto 53

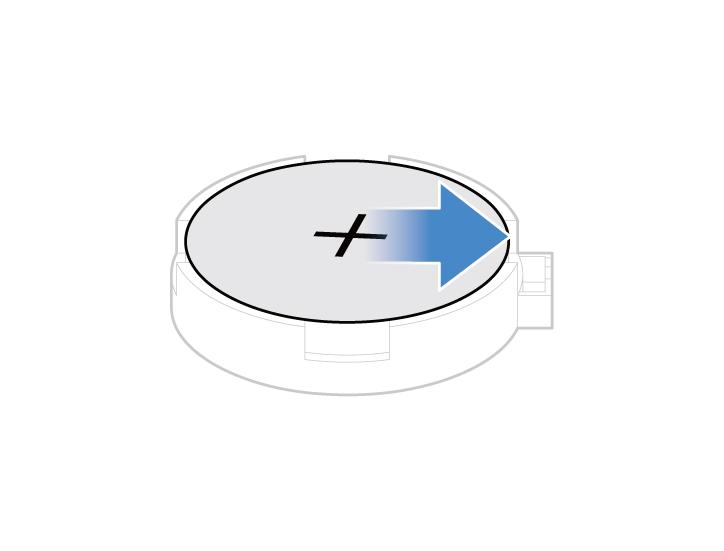

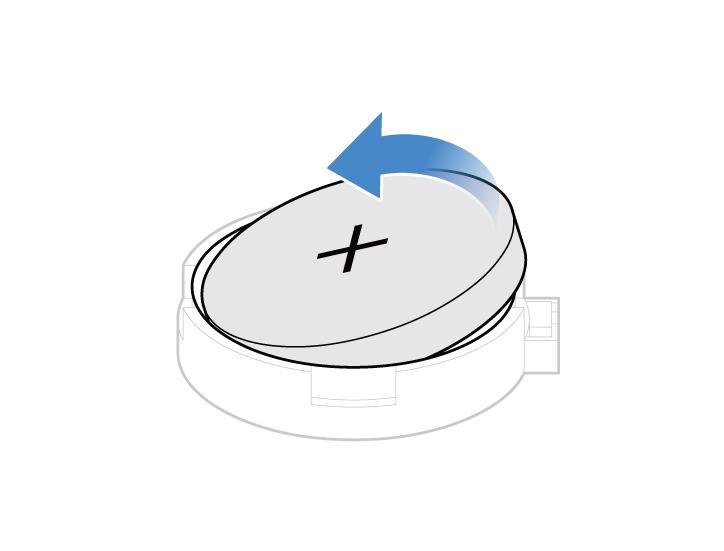

58 Kuva 103. Metallisen kielekkeen painaminen Kuva 104. Nappipariston poisto 54 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

59 Kuva 105. Nappipariston asentaminen Kuva 106. Nappipariston painaminen alaspäin 10. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Lisätietoja nappipariston hävityksestä on julkaisun Turvaohjeet ja takuutiedot aiheessa Litiumparistoon liittyvä turvaohje. Emolevyn kehyksen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista muistimoduuli. Katso kohta Muistimoduulin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla 49. Luku 4. Laitteiston osien vaihto 55

60 7. Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Poista emolevy. Katso kohta Emolevyn vaihto sivulla Vaihda emolevyn kehys. Kuva 107. Emolevyn kehyksen irrotus Kuva 108. Emolevyn kehyksen asennus 10. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. VESA-kiinnityspidikkeen vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia ennen kuin olet lukenut Tärkeät tuotetiedot -oppaan. 1. Irrota näytön jalusta. Katso kohta Näytön jalustan vaihto sivulla Irrota LCD-näyttö. Katso kohta LCD-näytön irrotus sivulla Irrota järjestelmän tuuletin. Katso kohta Järjestelmän tuulettimen vaihto sivulla Irrota jäähdytyslevy. Katso kohta Jäähdytyslevyn vaihto sivulla Poista suoritin. Katso kohta Suorittimen vaihto sivulla Poista muistimoduuli. Katso kohta Muistimoduulin vaihto sivulla Poista Wi-Fi-kortti. Katso kohta Wi-Fi-kortin vaihto sivulla Irrota M.2 SSD -asema. Katso kohta M.2 SSD -aseman vaihto sivulla Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

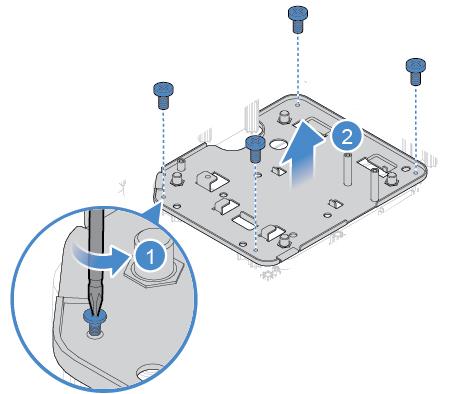

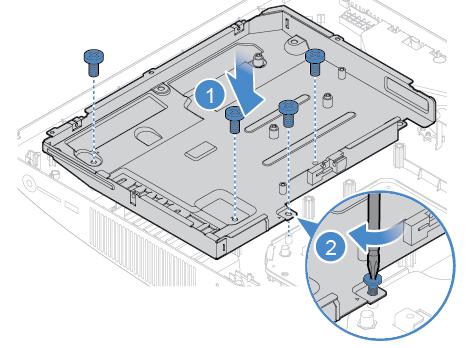

61 9. Poista emolevy. Katso kohta Emolevyn vaihto sivulla Irrota emolevyn kehys. Katso kohta Emolevyn kehyksen vaihto sivulla Vaihda VESA-kiinnityspidike. Kuva 109. VESA-kiinnityspidikkeen irrotus Kuva 110. VESA-kiinnityspidikkeen asennus 12. Viimeistele vaihto. Katso kohta Osien vaihdon viimeistely sivulla 57. Osien vaihdon viimeistely Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut kaapelit ja johdot takaisin paikoilleen. Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen seuraavasti: 1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään ole jäänyt työkaluja tai irtonaisia ruuveja. Luku 4. Laitteiston osien vaihto 57

62 2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen. Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta tietokoneen kantta paikalleen. 3. Aseta LCD-näyttö takaisin paikalleen. Kuva 111. LCD-näytön kaapelien liittäminen emolevyyn Kuva 112. Tietokoneen kannen asennus. 58 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

63 Kuva 113. Ruuvien asennus tai kiristys 4. Asenna tietokoneen jalusta. 5. Aseta tietokone pystyasentoon. 6. Jos käytettävissä on lukko, lukitse tietokone sen avulla. 7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Luku 4. Laitteiston osien vaihto 59

64 60 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

65 Liite A. Huomioon otettavaa Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla. Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TARJOAA TÄMÄN JULKAISUN SELLAISENAAN ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita. Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla. Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset Copyright Lenovo

66 tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään. 62 Lenovo V530-24ICB AIO Käyttöopas ja laitteiston ylläpito-opas

67 Liite B. Tavaramerkit Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa: Lenovo Lenovo-logo VESA on Video Electronics Standards Associationin tavaramerkki. Käsitteet HDMI ja HDMI High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä. Copyright Lenovo
