1 1/17 A0 A00 A001 KIINTEISTÖHALLINTO YLEISTIEDOT KOHTEESTA Rakennuskohde ja sen sijainti Kohteen nimi: Metsokangas II, päiväkoti , uudisrakennus Osoite: Neitsytkorventie 20, Oulu A002 A01 Rakennuskohteen yksikkötiedot Rakennustyppi: päiväkoti Tilavuus : 10614,0 m3 Kerrosala : 2221,0 kem2 Bruttoala : 2221,0 brm2 HALLINTO JA OHJAUS Liikelaitos Oulun Tilakeskus, Eero Keränen Osoite : PL30, Oulun kaupunki Puhelin : B02 B021 SUUNNITTELU Arkkitehtisuunnittelu Sipark Oy, pääsuunnittelija Saila Palviainen Kiilakiventie Oulu Puhelin : B022 Rakennesuunnittelu Ramboll Oy, Ismo Kovalainen Kiviharjuntie Oulu Puhelin : B023 LVIA - suunnittelu Arkins Oy, Kari Sarkkinen Sammonkatu Oulu Puhelin : B024 Sähkösuunnittelu, Olga Siermala Hietikkotie Rahja, Kalajoki Puhelin : olga.siermala@kotinet.com

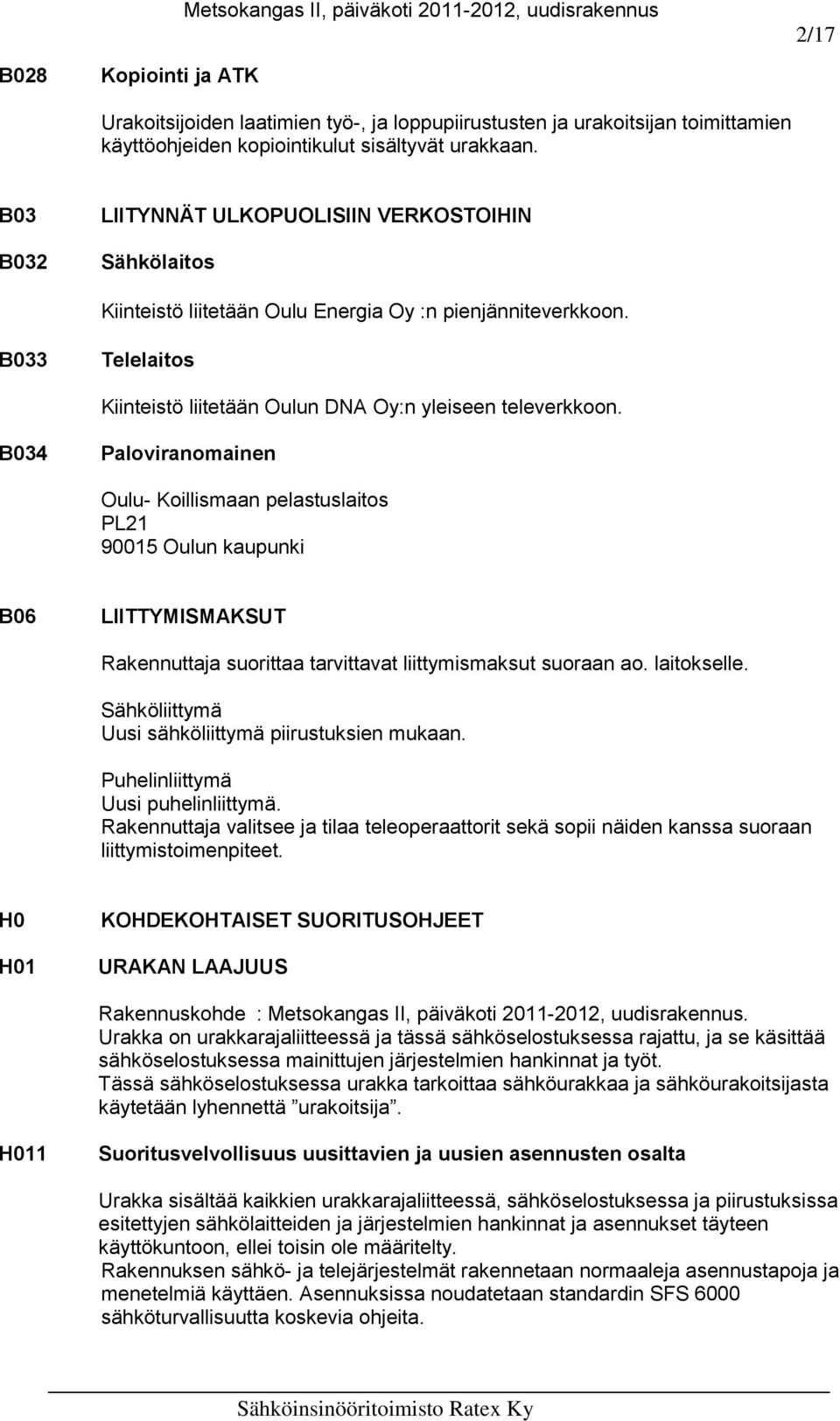

2 2/17 B028 Kopiointi ja ATK Urakoitsijoiden laatimien työ-, ja loppupiirustusten ja urakoitsijan toimittamien käyttöohjeiden kopiointikulut sisältyvät urakkaan. B03 B032 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN Sähkölaitos Kiinteistö liitetään Oulu Energia Oy :n pienjänniteverkkoon. B033 Telelaitos Kiinteistö liitetään Oulun DNA Oy:n yleiseen televerkkoon. B034 Paloviranomainen Oulu- Koillismaan pelastuslaitos PL Oulun kaupunki B06 LIITTYMISMAKSUT Rakennuttaja suorittaa tarvittavat liittymismaksut suoraan ao. laitokselle. Sähköliittymä Uusi sähköliittymä piirustuksien mukaan. Puhelinliittymä Uusi puhelinliittymä. Rakennuttaja valitsee ja tilaa teleoperaattorit sekä sopii näiden kanssa suoraan liittymistoimenpiteet. H0 H01 KOHDEKOHTAISET SUORITUSOHJEET URAKAN LAAJUUS Rakennuskohde : Metsokangas II, päiväkoti , uudisrakennus. Urakka on urakkarajaliitteessä ja tässä sähköselostuksessa rajattu, ja se käsittää sähköselostuksessa mainittujen järjestelmien hankinnat ja työt. Tässä sähköselostuksessa urakka tarkoittaa sähköurakkaa ja sähköurakoitsijasta käytetään lyhennettä urakoitsija. H011 Suoritusvelvollisuus uusittavien ja uusien asennusten osalta Urakka sisältää kaikkien urakkarajaliitteessä, sähköselostuksessa ja piirustuksissa esitettyjen sähkölaitteiden ja järjestelmien hankinnat ja asennukset täyteen käyttökuntoon, ellei toisin ole määritelty. Rakennuksen sähkö- ja telejärjestelmät rakennetaan normaaleja asennustapoja ja menetelmiä käyttäen. Asennuksissa noudatetaan standardin SFS 6000 sähköturvallisuutta koskevia ohjeita.

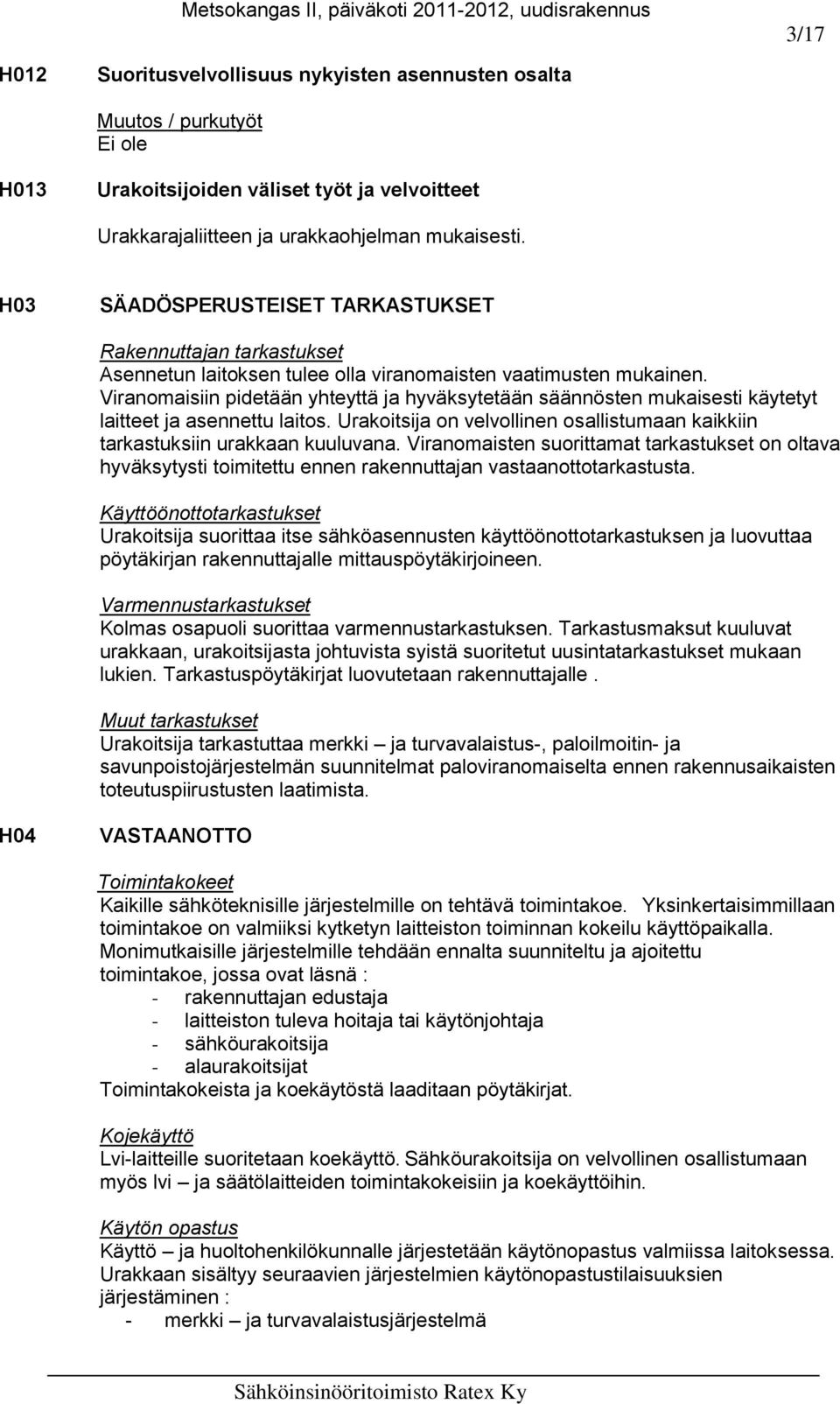

3 3/17 H012 Suoritusvelvollisuus nykyisten asennusten osalta Muutos / purkutyöt Ei ole H013 Urakoitsijoiden väliset työt ja velvoitteet Urakkarajaliitteen ja urakkaohjelman mukaisesti. H03 SÄADÖSPERUSTEISET TARKASTUKSET Rakennuttajan tarkastukset Asennetun laitoksen tulee olla viranomaisten vaatimusten mukainen. Viranomaisiin pidetään yhteyttä ja hyväksytetään säännösten mukaisesti käytetyt laitteet ja asennettu laitos. Urakoitsija on velvollinen osallistumaan kaikkiin tarkastuksiin urakkaan kuuluvana. Viranomaisten suorittamat tarkastukset on oltava hyväksytysti toimitettu ennen rakennuttajan vastaanottotarkastusta. Käyttöönottotarkastukset Urakoitsija suorittaa itse sähköasennusten käyttöönottotarkastuksen ja luovuttaa pöytäkirjan rakennuttajalle mittauspöytäkirjoineen. Varmennustarkastukset Kolmas osapuoli suorittaa varmennustarkastuksen. Tarkastusmaksut kuuluvat urakkaan, urakoitsijasta johtuvista syistä suoritetut uusintatarkastukset mukaan lukien. Tarkastuspöytäkirjat luovutetaan rakennuttajalle. Muut tarkastukset Urakoitsija tarkastuttaa merkki ja turvavalaistus-, paloilmoitin- ja savunpoistojärjestelmän suunnitelmat paloviranomaiselta ennen rakennusaikaisten toteutuspiirustusten laatimista. H04 VASTAANOTTO Toimintakokeet Kaikille sähköteknisille järjestelmille on tehtävä toimintakoe. Yksinkertaisimmillaan toimintakoe on valmiiksi kytketyn laitteiston toiminnan kokeilu käyttöpaikalla. Monimutkaisille järjestelmille tehdään ennalta suunniteltu ja ajoitettu toimintakoe, jossa ovat läsnä : - rakennuttajan edustaja - laitteiston tuleva hoitaja tai käytönjohtaja - sähköurakoitsija - alaurakoitsijat Toimintakokeista ja koekäytöstä laaditaan pöytäkirjat. Kojekäyttö Lvi-laitteille suoritetaan koekäyttö. Sähköurakoitsija on velvollinen osallistumaan myös lvi ja säätölaitteiden toimintakokeisiin ja koekäyttöihin. Käytön opastus Käyttö ja huoltohenkilökunnalle järjestetään käytönopastus valmiissa laitoksessa. Urakkaan sisältyy seuraavien järjestelmien käytönopastustilaisuuksien järjestäminen : - merkki ja turvavalaistusjärjestelmä

4 4/17 - paloilmoitinjärjestelmä - rikosilmoitusjärjestelmä - rakennusautomaatiojärjestelmä - äänentoistojärjestelmä H05 H051 DOKUMENTOINTI SUUNNITTELU JA TOTEUTUSVAIHEESSA Yleistä Tässä sähköselityksessä : TILAAJA URAKKA SUUNNITTELIJA URAKOITSIJA PÄÄURAKOITSIJA LVIA-URAKOITSIJA tarkoittaa rakennuttaja tarkoittaa sähköurakkaa tarkoittaa sähkösuunnittelijaa tarkoittaa sähköurakoitsijaa tarkoittaa rakennusurakoitsijaa tarkoittaa ilmanvaihto-, putki ja säätölaiteurakoitsijaa Järjestelmäkohtaisten ohjeiden jaottelu Jokainen sähköselityksessä esitetty järjestelmä jaotellaan vielä alanumeroilla seuraavasti : YLEISKUVAUS JA JÄRJESTELMÄN TOIMINTA Kohtaan sisältyy järjestelmän ja toiminnan yleiskuvaus. HANKINTARAJAT H052 Suunnitelma asiakirjat ja niiden laajuus ja sitovuus Suunnitelmapiirustukset on laadittu ryhmiteltyinä cads ohjelmistolla. Kaikki rakennuksen työ ja loppupiirustukset tulee laatia em. ohjelman soveltuvassa muodossa (dwg). Suunnitelma asiakirjojen pätevyysjärjestys on YSE 1998 mukainen, kuitenkin siten täsmennettynä, että sähköurakan asiakirjat pätevät seuraavassa järjestyksessä : - sähköselostus - määrälasketut kaaviot ja taulukot - muut kaaviot ja taulukot - asennuspiirustukset ( tasopiirustukset) - muista tarjouspyyntö tai sopimusasiakirjoista ilmenevät tiedot Mikäli suunnitelma asiakirjoissa havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan velvollisuus pyytää lisäselvityksiä. H053 Työpiirustusasiakirjat, niiden laajuus ja sitovuus Sähköurakoitsija laatii tarvittavat työpiirustukset. Työpiirustuksien kopiointi sisältyy urakkaan. Urakoitsijan on tarkistettava valaisintaulukko viimeistään työpiirustusten yhteydessä. Poikkeavuudet on ilmoitettava rakennuttajalle. Urakoitsija tarkastuttaa kustannuksellaan kaikki tarvittavat työpiirustukset eri viranomaisilla ao. viranomaisten laatimien erillisohjeiden mukaan.

5 5/17 H054 Tilaajalle toimitettavat loppudokumentit Luovutuspiirustukset laatii suunnittelija. Luovutuspiirustuksen kustannukset sisältyvät urakkaan. Urakoitsija luovuttaa tarkepiirustukset (punakynä sarjan) suunnittelijalle kansiossa jossa tulee olla kaikki ko. kohdetta koskevat piirustukset tarkepiirustusten tekijän allekirjoituksella ja päiväyksellä varustettuna. Tarkepiirustukset luovutetaan suunnittelijalle kaksi viikkoa ennen vastaanottotarkastusta. Suunnittelija toimittaa urakoitsijalle piirustustiedostot. Urakoitsija tarkastaa luovutuspiirustukset, sekä allekirjoittaa ne. Urakoitsija suorittaa kustannuksellaan luovutuspiirustusten tulostuksen, kopioinnin ja jakelun : Rakennuttaja - piirustustiedostot - 1 sarja piirustuksia kotelolla varustetussa arkistomapissa - mittaus ja tarkastuspöytäkirjat Urakkakohde - 1 sarja piirustuksia kotelolla varustetussa arkistomapissa Pääkeskushuone - 1 sarja piirustuksia kansiossa - Pääkeskushuone Jakokeskustilat - 1 sarja keskusta koskevat piirustukset sekä tasopiirustus. Piirustukset sijoitetaan lujaan muovikoteloon (A ) Tilaajalle toimitettavat loppudokumentit Oulun tilakeskuksen ohjeen mukaan, ks. myös liite 1. H06 H061 KOHDEKOHTAISET USEITA JÄRJESTELMIÄ KOSKEVAT ASENNUSOHJEET Tarvikkeet Työhön käytettävien tarvikkeiden on oltava niitä koskevien normien ja määräysten sekä suunnitelman mukaisia. Mikäli tulee tarvetta poiketa suunnitelmasta, muutokset hyväksytetään rakennuttajalta, suunnittelijalta sekä muilta asianosaisilta. Kalusteet (pistorasiat, kytkimet jne.) Kalusteina käytetään valkoisia Strömfors Artic kalusteita. Johtokouruissa käytetään kourun omat kalusteet, esim. Thorsman kalusteita. Kylmät ja kosteat tilat - IP44 kalusteet. Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Asennuskorkeudet Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty. H062 Merkinnät Sähköurakoitsijan hankinnat ja asentamat keskukset, kytkimet, merkkivalot, ohjauselimet, kaapelit, jako ja kytkentärasiat, kojeet ja laitteet sekä teleasennukset merkitään kortissa ST esitetyllä tavalla, mikäli sähköselityksessä, piirustuksissa tai tilaajakohtaisissa standardeissa ja ohjeissa ei ole esitetty muuta merkintätapaa tai tunnusta.

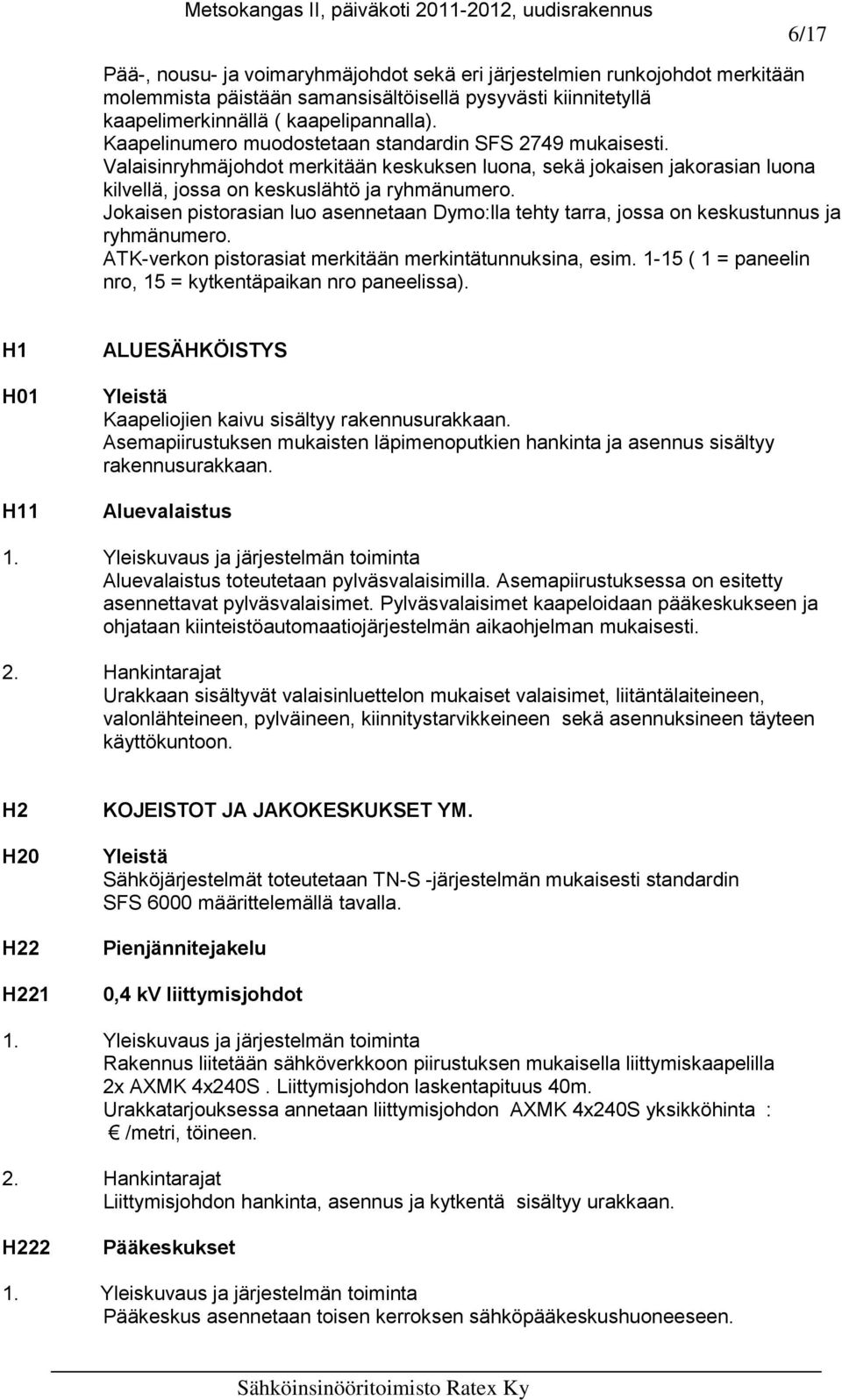

6 6/17 Pää-, nousu- ja voimaryhmäjohdot sekä eri järjestelmien runkojohdot merkitään molemmista päistään samansisältöisellä pysyvästi kiinnitetyllä kaapelimerkinnällä ( kaapelipannalla). Kaapelinumero muodostetaan standardin SFS 2749 mukaisesti. Valaisinryhmäjohdot merkitään keskuksen luona, sekä jokaisen jakorasian luona kilvellä, jossa on keskuslähtö ja ryhmänumero. Jokaisen pistorasian luo asennetaan Dymo:lla tehty tarra, jossa on keskustunnus ja ryhmänumero. ATK-verkon pistorasiat merkitään merkintätunnuksina, esim ( 1 = paneelin nro, 15 = kytkentäpaikan nro paneelissa). H1 H01 H11 ALUESÄHKÖISTYS Yleistä Kaapeliojien kaivu sisältyy rakennusurakkaan. Asemapiirustuksen mukaisten läpimenoputkien hankinta ja asennus sisältyy rakennusurakkaan. Aluevalaistus Aluevalaistus toteutetaan pylväsvalaisimilla. Asemapiirustuksessa on esitetty asennettavat pylväsvalaisimet. Pylväsvalaisimet kaapeloidaan pääkeskukseen ja ohjataan kiinteistöautomaatiojärjestelmän aikaohjelman mukaisesti. Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, pylväineen, kiinnitystarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H2 H20 H22 H221 KOJEISTOT JA JAKOKESKUKSET YM. Yleistä Sähköjärjestelmät toteutetaan TN-S -järjestelmän mukaisesti standardin SFS 6000 määrittelemällä tavalla. Pienjännitejakelu 0,4 kv liittymisjohdot Rakennus liitetään sähköverkkoon piirustuksen mukaisella liittymiskaapelilla 2x AXMK 4x240S. Liittymisjohdon laskentapituus 40m. Urakkatarjouksessa annetaan liittymisjohdon AXMK 4x240S yksikköhinta : /metri, töineen. Liittymisjohdon hankinta, asennus ja kytkentä sisältyy urakkaan. H222 Pääkeskukset Pääkeskus asennetaan toisen kerroksen sähköpääkeskushuoneeseen.

7 7/17 Pääkeskus varustetaan kwh-, kvar-, A- ja V- mittauksilla, sekä ylijännitesuojilla. Pääkeskukseen asennetaan alamittaus keittiön ryhmäkeskukselle. Keskuksen pääkaaviossa on esitetty keskuksen yksityiskohtaiset rakennevaatimukset. Keskus on kytkettävä niin, että vinokuormitus muodostuu mahdollisimman vähäiseksi. Keskukseen viereen asennetaan varasulakekotelo ja hankitaan varasulakkeita 5 kpl kutakin kiinteistössä käyttävää kokoa. Keskuksen hankinta, asennus ja kytkentä sisältyy urakkaan. Jakeluverkonhaltija toimittaa ja asentaa kwh-ja kvar mittarit. H223 Muut keskukset Ryhmäkeskukset Rakennukseen asennetaan piirustuksen mukaiset ryhmäkeskukset. Kaikissa ryhmäkeskuksissa 4-napainen pääkytkin. Keskuksien pääkaavioissa on esitetty keskuksien yksityiskohtaiset rakennevaatimukset. Keskuksen hankinta, asennus ja kytkentä sisältyy urakkaan. H23 Maadoitukset ja potentiaalintasaukset Maadoitukset ja potentiaalitasaukset toteutetaan SFS 6000 mukaisesti. Järjestelmän päämaadoituskisko MEB sijoitetaan pääkeskustilaan. Päämaadoituskiskolta maahan asennetaan maadoituselektrodi CU25 n.20m eri suuntiin. Potentiaalintasauskisko EB1 asennetaan RK-IV keskuksen yhteyteen piirustuksessa esitettyyn paikkaan. Suojajohtimien ja potentiaalitasausjohtimien jatkuvuutta on testattava A2-94 kohdan mukaisesti. Maadoitukseen ja potentiaalitasaukseen liittyvät laitteet esitetty maadoituskaaviossa. Piirustuksen mukaisten maadoitus ja potentiaalitasaus laitteiden hankinta, asennus ja kytkentä sisältyy urakkaan. H24 Kompensointi Loistehon kompensointia varten asennetaan (arvio) 34,4 kvar :in estokeloilla varustettu automaattinen kompensointiparisto Nokian Capacitors DW34/ /189. Paristo sijoitetaan pääkeskustilaan. Pariston hankinta, asennus ja kytkentä sisältyy urakkaan.

8 8/17 H3 H31 JOHTOTIET Kaapelihyllyt Kiinteistöön asennetaan tasopiirustuksiin merkityt kaapelihyllyt. Teknisissä tiloissa ja alakaton tilassa käytetään tikashyllyt. Näkyvillä osilla, teknisiä tiloja lukuun ottamatta hyllyjen tulee olla valkeaksi maalattuja umpipohjaisia levyhyllyjä. Palokatkojen kohdalla tulee hyllyt kiinnittää riittävän lähelle läpimenoa. Kaapelit asennetaan oikaistuna hyllylle. Kaikki kaapelitarvikkeet kiinnitetään hyllylle. Kaikkien kaapelihyllyjen ja niiden osien tulee olla tehdasvalmisteisia ja tehtaalla valmiiksi pintakäsiteltyä. Hyllytyypit ja sijaintitiedot on esitetty piirustuksessa. Piirustuksen mukaisten hyllyjen hankinta ja asennus sisältyy urakkaan. H32 Johtokanavat ja sähkölistat Henkilökunta tiloihin asennetaan tasopiirustukseen merkityt johtokanavat. Johtokanavissa tulee olla erillinen kanava telekaapeleille. Johtokanavien väri on valkoinen. Johtokanavat asennetaan suoraan seinälle. Johtokanavan tyyppi on esitetty piirustuksessa. Tele ja vahvavirtayhdistelmät asennetaan eri peitelevyjen alle. Pistorasioita yms. kalusteina käytetään johtokanavaan tarkoitettuja kalusteita. Kaikkien johtokanavien ja niiden osien tulee olla alumiinisia tehdasvalmisteisia ja tehtaalla valmiiksi pintakäsiteltyä. Johtokanavan katkaisut on tehtävä tarkoitukseen sopivalla työkalulla ( esim. sirkkelillä), jolla saadaan siisti ja suora leikkausjälki. Kiinnityksessä tulee käyttää kanavaan kuuluvia kiinnikkeitä ja seinälävistyksessä peitelaippoja. Piirustuksen mukaisten johtokanavien hankinta ja asennus sisältyy urakkaan. 36 Läpivientien sovituskappaleet ja tiivistykset Urakoitsijan velvollisuuksiin kuuluvat: Paikalla valettuihin pysty- ja vaakarakenteisiin tulevat 25 mm tai pienemmät reiät tekee reikää tarvitseva urakoitsija, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1. Rakennusurakoitsijan velvollisuuksiin kuuluvat: Rakennusteknisten töiden urakoitsija tekee paikalla valettuihin pysty- ja vaakarakenteisiin tulevat yli 25 mm suuremmat reiät, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1. Kaapeleiden (>50 mm) läpäisyputkien hankinta, asennus ja tiivistys. Tiivistää lattia- ja seinärakenteiden läpi menevät putki- ja ilmanvaihtokanavien asennus- ja rakennusosien väliset saumat tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1.

9 9/17 Paloalueiden väliset läpiviennit tiivistetään palokatkomassalla. Jokaiseen läpivientikohtaan kohtaan asennetaan varalle 1 kpl halk. 40 ja 2 kpl halk. 20 alumiiniputki (RU). Putkien hankinta ja läpivientien tiivistys ym. selostuksen mukaisesti. H4 H41 JOHDOT JA VARUSTEET Nousujohdot Keskusten väliset nousujohtokaapelit asennetaan TN-S järjestelmän mukaisena. Nousujohtoina käytetään 5 - johdin kaapeleita. Nousujohtokaapeleiden tiedot on esitetty piirustuksessa. Kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan. H42 Voimaryhmäjohdot Voimaryhmäjohtoina käytetään MMJ ja MCMK tyyppisiä kaapeleita. Häiriöitä aiheuttavat laitteet, mm. taajuusmuuttajalla ohjatut moottorit kaapeloidaan häiriösuojatuilla kaapeleilla. Ennen asennuksien aloittamista tarkistetaan IV-koneiden ja muiden IV- laitteiden lopulliset sijoituspaikat ja sovitaan asennusjärjestys työmaapalavereissa rakennuttajan ja IV-urakoitsija kanssa. Kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan. H44 Valaistus ja pistorasiaryhmät Kiinteistöön asennetaan piirustuksiin merkityt sähköpisteet ja niille ryhmähohdot. Asennukset tehdään pääosin muovivaippakaapelein. Asennukset suoritetaan kaapelihyllyjä sekä normaalia uppoasennustapaa käyttäen. Kaikki asennukset tehdään putkittamalla lukuun ottamatta kaapelihyllyllä olevat asennukset. Kaapelihyllyillä kaapelit asennetaan oikaistuna hyllylle risteilyä välttäen. Kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan. H45 Ohjaus-, säätö-, mittaus ja hälytysjohdot Rakennukseen asennetaan piirustuksiin merkityt ohjaus-, säätö-, mittaus ja hälytysjohdot. LVI- laitteille asennetaan MMJ-, MMO-, NOMAK-, JAMAK ja KLM- tyyppiset ohjaus ja hälytysjohdot LVI-säätökaavioiden mukaisesti Kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan.

10 10/17 H46 Putkitus ja rasiointi Kaikki asennukset tehdään putkittamalla, lukuun ottamatta kaapelihyllyjä. Kaikki asennusputket kiinnitetään noin 2 m välein, sekä aina jatkosten ja liitosten lähellä. Taipuisat muoviputket kiinnitetään kaarien molemmin puolin, sekä suorilla osuuksilla noin metrin välein. Tiloissa, joihin tulee alakatot, jakorasiat asennetaan kaapelihyllylle ja haaroitukset tehdään katon välitilassa. Hyllyille asennettavien jakorasioiden alustojen pitää olla tehdasvalmisteisia. Jakorasialta lähtevien kaapeleiden pitää olla kiinnitettyinä alustaan vedonpoiston varmistamiseksi. Tarvikkeiden hankinta, asennus ja kytkentä sisältyy urakkaan. H5 H51 SÄHKÖLIITÄNTÄJÄRJESTELMÄT Pistorasiat Rakennukseen asennetaan piirustuksien mukaiset sähköpisteet. Kalusteina käytetään valkoisia Strömfors Artic kalusteita. Johtokanavissa omat kalusteet. Kylmät ja kosteat tilat - IP44 kalusteet. Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty. Piirustuksen mukaisten tarvikkeiden hankinta, asennus ja kytkentä sisältyy urakkaan. H53 Autolämmityspistorasiat Henkilökunnan parkkipaikkoihin asennetaan autolämmityspistorasiapylväät PIKE PRO 2T2A2V, jotka varustetaan avaimellisella lukolla. Piirustuksen mukaisten tarvikkeiden hankinta, asennus ja kytkentä sisältyy urakkaan. H54 Sisävalaistus Valaisinluettelossa esitetyt valaisimet on numeroitu piirustuksiin valaisinkohtaisesti. Loisteputkien värisävy on Osram 830, ellei piirustuksissa ja taulukoissa toisin mainita. Valaisimet varustetaan pääosin elektronisilla liitäntälaitteilla. Käytävien ja aulatilojen valaisimet varustetaan liitäntälaitteilla, jotka mahdollistavat poissaolovalaistus toimintojen ohjaukset. Em. tiloihin asennetaan PIR tunnistimia, jotka ohjaavat valaistusta siten, että kun tilassa ei havaita liikettä valaistustasoa pudotetaan 10 prosenttiin. Läsnäolosignaali nostaa valaistustehon 100 prosenttiin. Valoja ei siis sammuteta kokonaan, vaan tilassa on aina minimivalaistus. Valaisimet sytytetään ja sammutetaan työajan alkaessa ja päättyessä kiinteistöautomaation kautta aika ohjelman mukaisesti, muina aikoina liiketunnistimilla tarpeen mukaan.

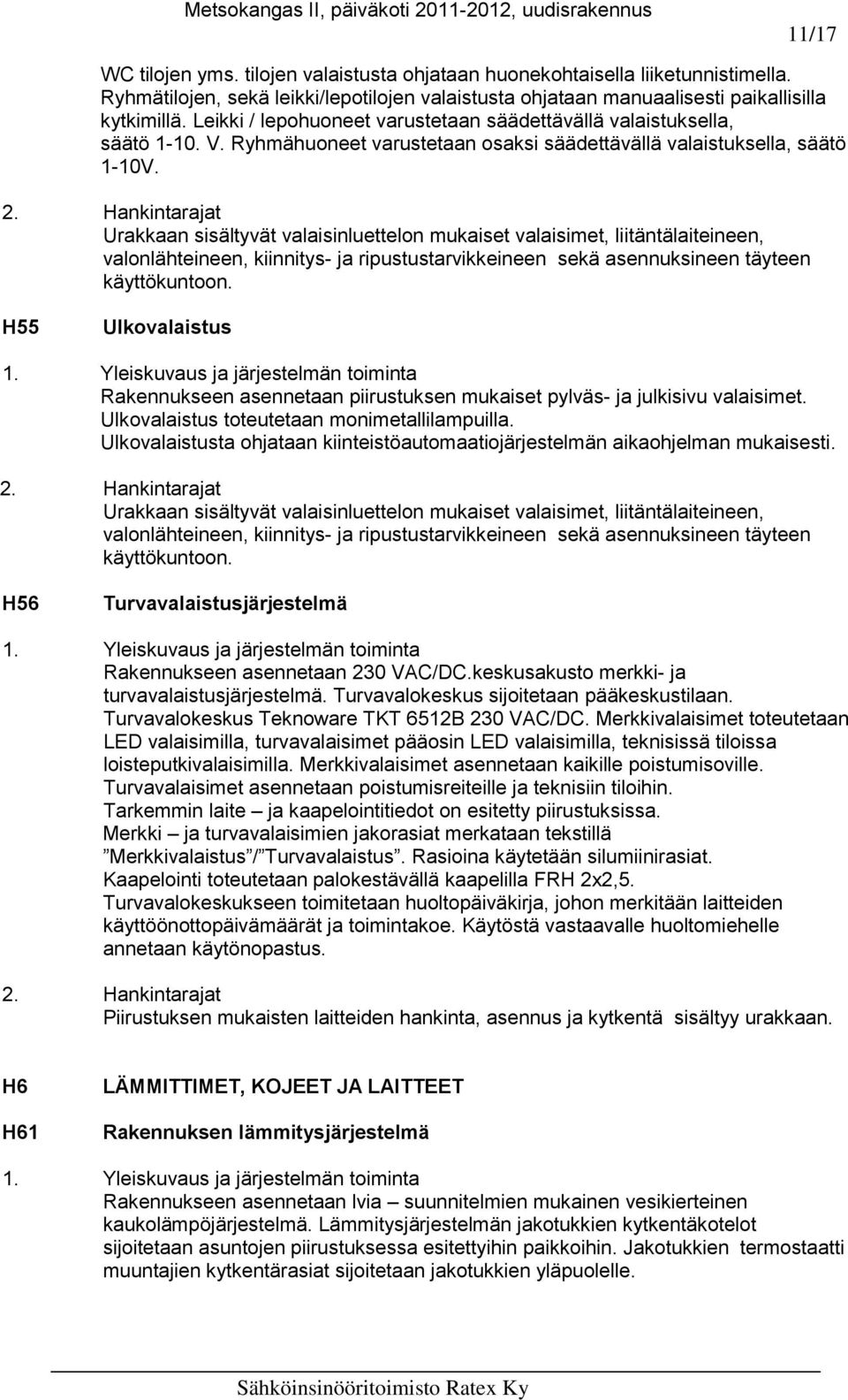

11 11/17 WC tilojen yms. tilojen valaistusta ohjataan huonekohtaisella liiketunnistimella. Ryhmätilojen, sekä leikki/lepotilojen valaistusta ohjataan manuaalisesti paikallisilla kytkimillä. Leikki / lepohuoneet varustetaan säädettävällä valaistuksella, säätö V. Ryhmähuoneet varustetaan osaksi säädettävällä valaistuksella, säätö 1-10V. Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, kiinnitys- ja ripustustarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H55 Ulkovalaistus Rakennukseen asennetaan piirustuksen mukaiset pylväs- ja julkisivu valaisimet. Ulkovalaistus toteutetaan monimetallilampuilla. Ulkovalaistusta ohjataan kiinteistöautomaatiojärjestelmän aikaohjelman mukaisesti. Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, kiinnitys- ja ripustustarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H56 Turvavalaistusjärjestelmä Rakennukseen asennetaan 230 VAC/DC.keskusakusto merkki- ja turvavalaistusjärjestelmä. Turvavalokeskus sijoitetaan pääkeskustilaan. Turvavalokeskus Teknoware TKT 6512B 230 VAC/DC. Merkkivalaisimet toteutetaan LED valaisimilla, turvavalaisimet pääosin LED valaisimilla, teknisissä tiloissa loisteputkivalaisimilla. Merkkivalaisimet asennetaan kaikille poistumisoville. Turvavalaisimet asennetaan poistumisreiteille ja teknisiin tiloihin. Tarkemmin laite ja kaapelointitiedot on esitetty piirustuksissa. Merkki ja turvavalaisimien jakorasiat merkataan tekstillä Merkkivalaistus / Turvavalaistus. Rasioina käytetään silumiinirasiat. Kaapelointi toteutetaan palokestävällä kaapelilla FRH 2x2,5. Turvavalokeskukseen toimitetaan huoltopäiväkirja, johon merkitään laitteiden käyttöönottopäivämäärät ja toimintakoe. Käytöstä vastaavalle huoltomiehelle annetaan käytönopastus. Piirustuksen mukaisten laitteiden hankinta, asennus ja kytkentä sisältyy urakkaan. H6 H61 LÄMMITTIMET, KOJEET JA LAITTEET Rakennuksen lämmitysjärjestelmä Rakennukseen asennetaan lvia suunnitelmien mukainen vesikierteinen kaukolämpöjärjestelmä. Lämmitysjärjestelmän jakotukkien kytkentäkotelot sijoitetaan asuntojen piirustuksessa esitettyihin paikkoihin. Jakotukkien termostaatti muuntajien kytkentärasiat sijoitetaan jakotukkien yläpuolelle.

12 12/17 Jakotukkien kytkentäkeskuksien ja huonetermostaattien hankinnat LVI urakassa. Piirustuksessa esitetyn kaapeloinnin hankinta, asennus ja kytkentä sisältyy sähköurakkaan. H62 Sulanapitojärjestelmät Syöksytorvet varustetaan lämmityskaapeleilla. Järjestelmä ohjataan rakennusautomaatiojärjestelmästä. Laitteiden kaapelointi ja tekniset tiedot on esitetty piirustuksessa. Piirustuksen mukaisten laitteiden hankinta, asennus ja kytkentä sisältyy urakkaan. H66 Kiinteistön varusteet Keittiökoneet Keittiökoneille ja laitteille asennetaan piirustuksen mukaiset liitäntälaitteet ja kaapelointi. Lämmitettävät kuivaushyllyt Kuraeteisiin asennetaan pistorasiat lämmitettäville kuivaushyllyille. Sähkökäyttöinen valkokangas, liikuntasali Liikuntasaliin ja ryhmätiloihin asennetaan sähkökäyttöinen valkokangas. valkokankaan ohjaus kaukosäätimellä. Keittiökoneiden, kuivaushyllyjen ja valkokankaiden hankinnat rakennuttajan erillishankintana. Laitteiden asennus, kaapelointi ja kytkentä sisältyy urakkaan. J J0 J1 TIETOJÄRJESTELMÄT Yleistiedot Tietojärjestelmät asennetaan Viestintäviraston määräyksen 25E/2008M mukaisesti. Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty. Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Tietojärjestelmän johdotus on asennettava erilleen vahvavirtajohdoista. Puhelin ja atk- järjestelmät 1 Yleiskuvaus ja järjestelmän toiminta Kiinteistöön asennetaan piirustuksien mukainen yleiskaapelointijärjestelmä. Kiinteistöön puhelinjärjestelmä asennetaan yleiskaapelointijärjestelmän osana. Yleiskaapelointijärjestelmä rakennetaan KAT6 UTP täyttäväksi kaikilta osin. Kiinteistöjakamo sijoitetaan pääkeskushuoneeseen. Kiinteistöjakamon laitteet kootaan 19`` lattialla seisovaan laitekaappiin. Laitteiden kaapelointi ja tekniset tiedot on esitetty piirustuksessa. Vastaanottomenettely Kaikki kerroskaapelit merkitään kummastakin päästään työpistetunnuksella. ATKverkon pistorasiat merkitään merkintätunnuksina, esim ( 1 = paneelin nro, 15 =

13 13/17 kytkentäpaikan nro paneelissa), merkinnät voidaan tehdä Dymo:lla. Järjestelmän mittaus suoritetaan cat 6 vaatimusten mukaisesti sekä datajakamossa, että työpisteen päässä. Mittauspöytäkirjat liitetään myös luovutusasiakirjoihin. Talojakamoon toimitetaan järjestelmän asennuspiirustukset ja mittauspöytäkirjat. Piirustuksien mukaisten laitteiden ja kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan. Valokuituliittymäkaapeli, sekä liittämistarvikkeet, kuten valokuitupaneeli liittimineen toimittaa ja kytkee DNA OY. Talojakamon aktiivilaitteiden : palvelimien, kytkimien, PoE- laitteiden jne. muiden laitteiden hankinta, asennus ja kytkentä ei sisälly urakkaan. J12 Langaton puhelin ja atk- järjestelmä Kiinteistöön asennetaan WLAN järjestelmä. WLAN verkon suko ja atk-rasiat asennetaan käytävien ja aula tiloihin. Kaapelointi on esitetty piirustuksissa. Piirustuksen mukaisten laitteiden hankinta, asennus ja kaapelointi sisältyy urakkaan. Tukiasemien hankinta on erillishankinnassa. J2 J21 VIESTINTÄJÄRJESTELMÄT Antennijärjestelmä Kiinteistöön asennetaan antennijärjestelmä. Järjestelmä rakennetaan tähtiverkko 800 (5 1000MHz) täyttäväksi kaikilta osin. tähtiverkko voi välittää kaikki maaverkkojen digitaaliset radio ja tv-palvelut. Antennivahvistinkaappi sijoitetaan pääkeskushuoneeseen. Laitteiden kaapelointi ja tekniset tiedot on esitetty piirustuksessa. Ennen antennien asentamista suoritetaan antennipaikan koemittaus. Antennirasioiden jännitetasot mitataan taajuuksilla MHz. Mittauksista laaditaan pöytäkirja, joka liitetään luovutusdokumentointiin ennen vastaanottotarkastusta Piirustuksen mukaisten laitteiden hankinta, asennus ja kytkentä sisältyy urakkaan. J22 Äänentoistojärjestelmä 1 Yleiskuvaus ja järjestelmän toiminta Kuulutuksia varten rakennuksen asennetaan äänentoistojärjestelmä. Viiden alueen äänentoistokeskus asennetaan 115 henkilökunnan tilaan. Kaiuttimia asennetaan ryhmätiloihin, henkilökunnan tiloihin, saliin, keittiöön, yleistiloihin (käytävät, aulat) ja ulos. Kuulutuskoje asennetaan 115 henkilökunnan työtilaan. Kuulutusalueet jaetaan seuraavasti : ryhmätilat, henkilökunnan tilat, sali, yleistilat ja ulkotilat. Äänentoistokeskukselta kiinteistöautomaatioon (VAK) asennetaan JAMAK 4x(2+1)x0,5 kaapeli ja välitetään seuraavat tiedot : kuulutus, hätä, vikatiedot. Äänentoistokeskukselta asennetaan myös varalle kaapelit pääkellolle ja paloilmoitinkeskukselle. Laitteiden kaapelointi ja tekniset tiedot on esitetty piirustuksessa.

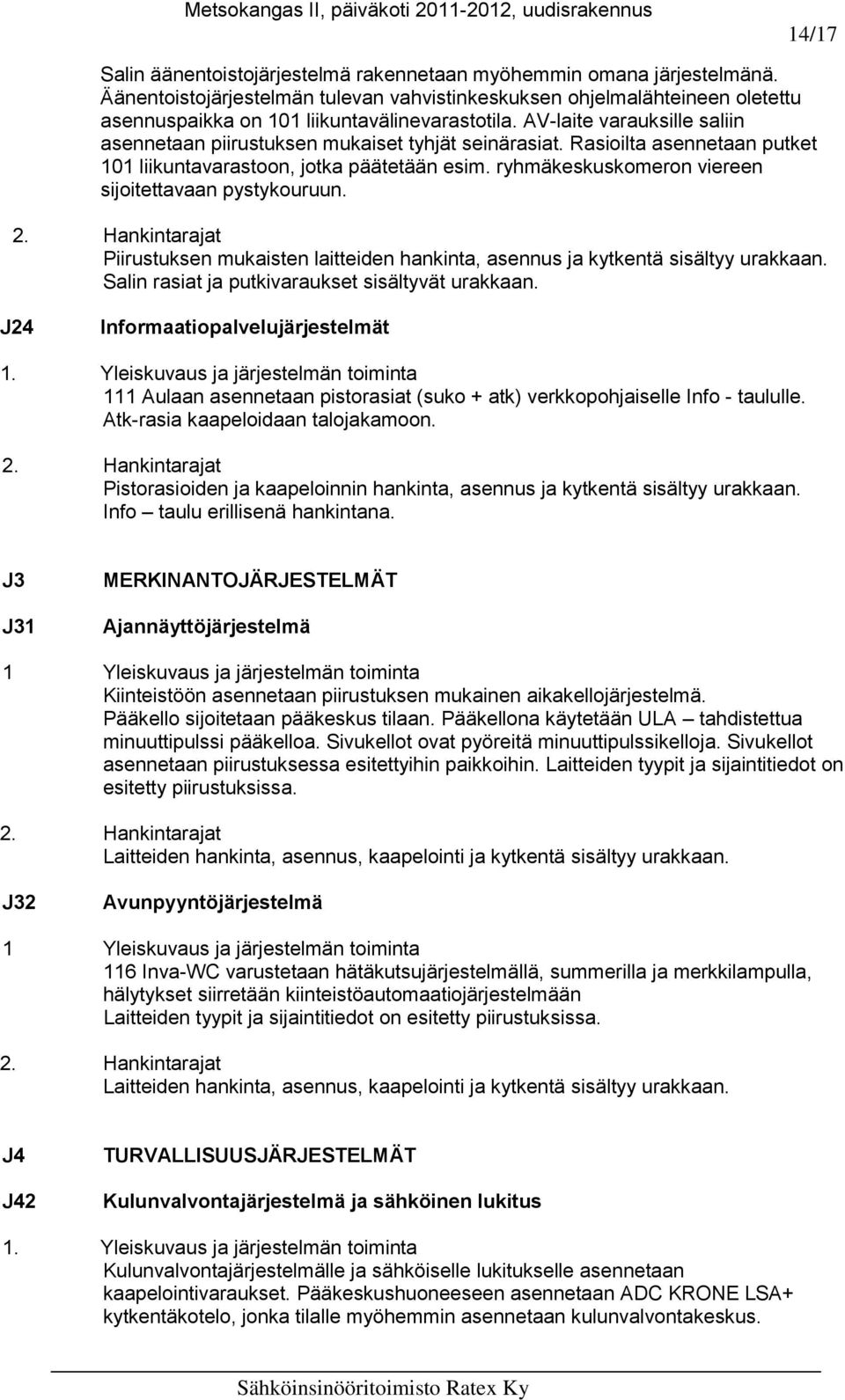

14 14/17 Salin äänentoistojärjestelmä rakennetaan myöhemmin omana järjestelmänä. Äänentoistojärjestelmän tulevan vahvistinkeskuksen ohjelmalähteineen oletettu asennuspaikka on 101 liikuntavälinevarastotila. AV-laite varauksille saliin asennetaan piirustuksen mukaiset tyhjät seinärasiat. Rasioilta asennetaan putket 101 liikuntavarastoon, jotka päätetään esim. ryhmäkeskuskomeron viereen sijoitettavaan pystykouruun. Piirustuksen mukaisten laitteiden hankinta, asennus ja kytkentä sisältyy urakkaan. Salin rasiat ja putkivaraukset sisältyvät urakkaan. J24 Informaatiopalvelujärjestelmät 111 Aulaan asennetaan pistorasiat (suko + atk) verkkopohjaiselle Info - taululle. Atk-rasia kaapeloidaan talojakamoon. Pistorasioiden ja kaapeloinnin hankinta, asennus ja kytkentä sisältyy urakkaan. Info taulu erillisenä hankintana. J3 J31 MERKINANTOJÄRJESTELMÄT Ajannäyttöjärjestelmä 1 Yleiskuvaus ja järjestelmän toiminta Kiinteistöön asennetaan piirustuksen mukainen aikakellojärjestelmä. Pääkello sijoitetaan pääkeskus tilaan. Pääkellona käytetään ULA tahdistettua minuuttipulssi pääkelloa. Sivukellot ovat pyöreitä minuuttipulssikelloja. Sivukellot asennetaan piirustuksessa esitettyihin paikkoihin. Laitteiden tyypit ja sijaintitiedot on esitetty piirustuksissa. Laitteiden hankinta, asennus, kaapelointi ja kytkentä sisältyy urakkaan. J32 Avunpyyntöjärjestelmä 1 Yleiskuvaus ja järjestelmän toiminta 116 Inva-WC varustetaan hätäkutsujärjestelmällä, summerilla ja merkkilampulla, hälytykset siirretään kiinteistöautomaatiojärjestelmään Laitteiden tyypit ja sijaintitiedot on esitetty piirustuksissa. Laitteiden hankinta, asennus, kaapelointi ja kytkentä sisältyy urakkaan. J4 J42 TURVALLISUUSJÄRJESTELMÄT Kulunvalvontajärjestelmä ja sähköinen lukitus Kulunvalvontajärjestelmälle ja sähköiselle lukitukselle asennetaan kaapelointivaraukset. Pääkeskushuoneeseen asennetaan ADC KRONE LSA+ kytkentäkotelo, jonka tilalle myöhemmin asennetaan kulunvalvontakeskus.

15 15/17 Piirustuksessa esitettyihin paikkoihin asennetaan ADC KRONE LSA+ kytkentäkotelot, joiden tilalle myöhemmin asennetaan keskittimet. Kulunvalvontakeskuksen ja keskittimien välille asennetaan runkokaapelit MHS 10x2x0,5. Piirustuksiin merkittyihin oviin asennetaan ADC KRONE LSA+ kytkentärasiat. Keskittimilta kytkentärasioihin asennetaan MHS 10x2x0,5 kaapelit. Kulunvalvontakeskukselta asennetaan valmiiksi kaapeli palovaroitinkeskukselle ja VAK:lle. Kulunvalvontakeskuksen luona kaapelit päätetään kytkentäkoteloon. Palovaroitinkeskuksen ja VAK keskuksen luona kaapelit jätetään hyllylle rullalle. kaapelit merkitään molemmista päistä. Laitteiden tyypit, sijaintitiedot ja kaapelointi on esitetty piirustuksissa. Piirustuksen mukaisten ovirasioiden ja koteloiden, sekä kaapeleiden hankinta, asennus ja kytkentä sisältyy urakkaan. J42 Rikosilmoitinjärjestelmä Rakennukseen asennetaan esim. HHL-32 rikosilmoitin järjestelmä. Rikosilmoitinkeskus sijoitetaan pääkeskushuoneeseen. Keskuksen yläpuolelle asennetaan hahlorimoilla varustettu kotelo (KK1) johon tuodaan runkokaapelit ensimmäisen kerroksen kytkentäkoteloista (KK2,KK3,KK4). Ensimmäiseen kerrokseen sähkökeskuskomeroihin asennetaan hahlorimoilla varustetut kotelot KK2,KK3,KK4, joista kaapeloidaan alakerran ilmaisimet. Jokainen ilmaisin kaapeloidaan kytkentäkoteloon omalla kaapelilla (ei ketjutuksia). Tuulikaappiin 113 asennetaan käyttölaite, joka kaapeloidaan kytkentäkoteloon KK2 10-parisella kaapelilla. Laitteiden tyypit, sijaintitiedot ja kaapelointi on esitetty piirustuksissa. Piirustuksen mukaisten laitteiden hankinta, asennus, kaapelointi ja kytkentä sisältyy urakkaan. J43 Videovalvontajärjestelmä Rakennuksen IP verkkopohjaiselle videovalvontajärjestelmälle asennetaan kaapelointivaraukset. Piirustukseen merkityille sisäkameroille asennetaan atk-rasiat, jotka kaapeloidaan talojakamoon (ATK1). Piirustukseen merkityille ulkokameroille asennetaan suko rasiat ja atk-rasiat. rasiat asennetaan muovikoteloon. ATK rasiat kaapeloidaan talojakamoon, suko rasiat piirustuksiin merkattuihin ryhmäkeskuksiin. Myöhemmin videotallennin sijoitetaan kerrosjakamoon ATK1. Tallennin kytketään verkkoon ja tallentimelle annetaan oma IP- osoite. Videovalvontaverkko rakennetaan omaksi osaksi. Client ohjelmisto asennetaan rakennuttajan määräämään PC:hen. Laitteiden sijaintitiedot ja kaapelointi on esitetty piirustuksessa. Laitteiden kaapelointi, rasioiden hankinta, asennus ja kytkentä sisältyy urakkaan. Videovalvontalaitteiden hankinta erillisenä hankintana.

16 16/17 J44 Paloilmoitinjärjestelmä Rakennukseen asennetaan palovaroitinjärjestelmä. Palovaroitinjärjestelmä toteutetaan esim. Pelcon osoitteellisilla paloilmoitinlaitteilla. Paloilmoitinkeskus asennetaan 117 toimistotilaan. Paloilmaisimet Paloilmaisimet asennetaan kaikkiin tiloihin lukuun ottamatta wc: t, puku /pesutilat, sekä ulkotilat Paloilmaisimina käytetään savu, lämpö ja yhdistelmäilmaisimet tilan käyttötarkoituksen mukaan. Välitilojen (alakattojen yläpuoliset tilat ) ei varustetaan ilmaisimilla. Palopainikkeet Palopainikkeita ei asenneta. Hälyttimet Hälyttiminä käytetään osoitteellisia sireeneitä. Sireenit asennetaan jokaisen osaston käytäviin. Sireenien toiminta määritellään konfigurointiohjelmalla, esim. ryhmäkohtaisena palohälyttimenä. Asetus asetetaan paloviranomaisen määrittelyn mukaisesti. Hälyttimet kaapeloidaan suljettuun suursilmukkaan. Ulkotiloihin asennetaan palokellot. Ohjaukset ja indikointitiedot Paloilmoitinkeskukselta asennetaan kaapeli kiinteistöautomaatioon (VAK.) Paloilmoitinkeskukselta varalle asennetaan kaapeli äänentoistokeskukseen. Ilmoituksensiirto Paloilmoittimen antamat palo- ja vikailmoitukset voidaan siirtää haluttuun paikkaan (mutta ei hätäkeskukseen). Ilmoituksen siirto prosessorikortin potentiaalivapaan koskettimen välityksenä. Toteutus Toteutuksessa noudatetaan määräystä: Sisäasiainministeriön määräys A:60. Paloilmoittimien hankinta, asennus, käyttöönotto, huolto, ja tarkastus ja aiemmin mainittua suunnittelu- ja asennusohjetta, toteutuspöytäkirjaa sekä valmistajan toimittamia ohjeita. Urakoitsija tarkastuttaa suunnitelman paloilmoitinliikkeellä kustannuksellaan, ennen asennusten aloittamista. Asennukset suoritetaan hyväksytyn suunnitelman mukaisesti. Urakoitsija tekee työpiirustukset huomioiden muut kiinteistön suunnitelmat. Työpiirustuksiin kuuluvat seuraavat piirustukset ja dokumentit - tasopiirustukset täydennettynä kaapeloinnilla ja ilmaisinosoitteilla - tasopiirustuksiin merkittynä paloryhmät ja niiden rajat - kaavio täydennettynä toteutusta vastaavaksi Vastaanottomenettely Urakoitsija tekee käyttöönottotarkastuksen. Tarkastuksen pöytäkirja liitetään loppudokumentointiin. Urakoitsija tilaa urakkaan kuuluvana varmennustarkastuksen. Tarkastuksen pöytäkirja liitetään loppudokumentointiin. Urakoitsija laatii paikantamiskaaviot. Käyttökoulutus Urakoitsija antaa tilaajan nimeämille henkilöille käyttö-, huolto- ja ylläpitokoulutuksen ennen varmennustarkastusta.

17 17/17 Urakkaan sisältyy laitteiden hankinnat ja asennukset kytkentöineen täyteen käyttökuntoon, tarkastukset ja paloilmoitinliikkeen palvelut mukaan lukien. J46 Savunpoistojärjestelmä Rakennus varustetaan savunpoistoluukuilla ja ikkunoilla. Kaikki savunpoistoluukut/ - ikkunat ovat sähköisesti toimivia. Savunpoistolaukaisukeskus sijoitetaan paloilmoitinkeskuksen viereen 114 vaatetilaan. Keskuksen varustus on esitetty piirustuksessa. Kaikki järjestelmän kaapeloinnit tehdään palokestävällä kaapeloinnilla. Savunpoistokeskuksen hankinta, asennus ja kaapelointi kytkentöineen sisältyy urakkaan J7 RAKENNUSAUTOMAATIOJÄRJESTELMÄ Rakennukseen hankitaan LVI suunnitelmien mukainen keskitetty ohjaus ja valvontajärjestelmä. Luettelossa, kaavioissa ja tasopiirustuksissa esitetyille lvi-kojeille kaapeloinnit sekä käynnistin ja liitäntälaitteet. Häiriöitä aiheuttavat laitteet, mm. taajuusmuuttajalla ohjatut moottorit kaapeloidaan häiriösuojatuilla kaapeleilla. Kaikkiin laitteisiin oletetaan kiinteä liitäntä, jos pistotulppa tai puolikiinteää liitäntää ei ole piirustuksissa esitetty. Kaapeleihin merkitään kaavion mukaiset tunnukset kumpaakin päähän.taajuusmuuttaja käytössä turvakytkimet tulee olla EMC - suojattuja. Kaapeleiden alasottojen asennustapana hyllyltä käytetään Al putkea tai kaapelihyllyä. Ilmastoinnin hätä-seis painike asennetaan pääsisäänkäynnin yhteyteen 113 tuulikaappiin ja kaapeloidaan suoraan VAK :een. Piirustuksissa esitettyjen LVI-laitteiden vahvavirtakaapeloinnit kytkentöineen sisältyvät urakkaan. LVI laitteiden heikkovirtakaapeloinnit ja hankinnat LVItoimintakaavion mukaisesti. Taajuusmuuttajien hankinta ei sisälly urakkaan. IV-hätä-seis painikkeen hankinta sisältyy urakkaan. Kalajoki Olga Siermala
