Sähköinsinööritoimisto Hintsala Oy PIIPSJÄRVEN KOULU OULAINEN. Rakennustapaselostus. Sähkö-, tieto- ja turvallisuusjärjestelmät

Transkriptio

1 Sähköinsinööritoimisto Hintsala Oy Ruutihaantie 2B Puh YLIVIESKA Fax Sähköposti: PIIPSJÄRVEN KOULU OULAINEN Rakennustapaselostus Sähkö-, tieto- ja turvallisuusjärjestelmät

2 Sisällys 1. JOHDANTO Yleistä Laajuustiedot TAVOITTEET Tilojen toiminnalliset kuvaukset Tilaohjelma Yleiset määräykset, direktiivit, standardit ja ohjeet Sähkötekniikkaa koskevat keskeiset tavoitteet Tietojärjestelmiä koskevat keskeiset tavoitteet Turvallisuusjärjestelmiä koskevat keskeiset tavoitteet Olosuhdeohjauksia koskevat keskeiset tavoitteet SÄHKÖENERGIAN JAKELUJÄRJESTELMÄT LIITTYMISJOHDOT (SÄHKÖENERGIA) ASENNUSREITIT PÄÄJAKELU SÄHKÖNLIITÄNTÄJÄRJESTELMÄT Pistorasiat Voimaryhmäjohdot Maadoitukset Autolämmityspistorasiat VALAISTUSJÄRJESTELMÄT Yleisvalaistusjärjestelmä Alue- ja ulkovalaistusjärjestelmä Turvavalaistusjärjestelmä SÄHKÖLÄMMITYSJÄRJESTELMÄT JA -LAITTEET SÄHKÖTEKNISET TIETOJÄRJESTELMÄT VIESTINTÄJÄRJESTELMÄT Antennijärjestelmät Äänentoistojärjestelmät AV-järjestelmä MERKINANTOJÄRJESTELMÄT Sisäänpyyntöjärjestelmä Ajannäyttöjärjestelmä... 7 Sivu 1 / 9

3 6.3.7 Avunpyyntöjärjestelmä TURVALLISUUSJÄRJESTELMÄT Sähköinen lukitus Rikosilmoitinjärjestelmä Kameravalvontajärjestelmä Palovaroitinjärjestelmä TIETOVERKKOJÄRJESTELMÄT Yleiskaapelointijärjestelmä AUTOMAATIOJÄRJESTELMÄT Rakennusautomaatiojärjestelmä... 9 Sivu 2 / 9

4 1. JOHDANTO 1.1 Yleistä Selostus koskee Oulaisten Piipsjärvelle rakennettavaa uutta koulurakennusta. Uudisrakennus tulee vanhan, aiemmin puretun, koulurakennuksen tilalle. Tontilla on myös vuonna 2000 rakennettu liikuntasalirakennus, joka liitetään uuteen koulurakennukseen kaikkien järjestelmien osalta. 1.3 Laajuustiedot Rakennuksen kerrosala on 363 m2. 2. TAVOITTEET 2.1 Tilojen toiminnalliset kuvaukset Toiminnalliset kuvaukset ja tavoitteet on esitetty hankesuunnitelmassa. 2.2 Tilaohjelma Tilaohjelma on esitetty tilakaaviossa. 2.3 Yleiset määräykset, direktiivit, standardit ja ohjeet Hankkeen sähköasennuksissa noudatetaan standardeja standardisarjaa SFS 6000 Pienjännitesähköasennukset. Muita noudatettavia asiakirjoja ovat mm. - sisätilojen työkohteiden valaistusstandardi SFS-EN turvavalaistusjärjestelmän standardit - yleiskaapeloinnin eurooppalaiset EN-standardit 2.4 Sähkötekniikkaa koskevat keskeiset tavoitteet Vaadittavia vähimmäisvalaistusvoimakkuuksia: + käytävät 300 lx + tekniset tilat 300 lx + toimistot 500 lx + työpisteet 500 lx + pukuhuoneet 300 lx + luokkatilat 500 lx 2.5 Tietojärjestelmiä koskevat keskeiset tavoitteet Puhelin- ja ATK-järjestelmien kaapelointi toteutetaan yleiskaapelointijärjestelmällä. 2.6 Turvallisuusjärjestelmiä koskevat keskeiset tavoitteet Turvallisuusjärjestelmät avustavat turvallisuustavoitteiden saavuttamista. Järjestelmien Sivu 3 / 9

5 avulla mm. ohjataan ja valvotaan henkilöliikennettä ja valvotaan omaisuutta. Osoitteellinen rikosilmoitusjärjestelmä asennetaan murroille alttiille alueille. Tulipalon havaitsemiseksi mahdollisimman varhain rakennukseen asennetaan palovaroitinjärjestelmä. Tallentavan kameravalvontajärjestelmällä valvotaan tilojen käyttöä. Ovien lukitusta ja kiinnioloa valvotaan kiinteistöautomaaatiolla. 2.7 Olosuhdeohjauksia koskevat keskeiset tavoitteet Käytävävalaistusta ohjataan kiinteistöautomaatiolla, yöaikana ko. valot sytyttää liiketunnistin. WC- ja varastovalot syttyvät liiketunnistimin. 3. SÄHKÖENERGIAN JAKELUJÄRJESTELMÄT 3.1 LIITTYMISJOHDOT (SÄHKÖENERGIA) Rakennukseen asennetaan uusi liittymisjohto sähkölaitoksen osoittamasta paikasta. Mitoitusvirta 3*200A (varaudutaan mahdolliseen maalämmitykseen). Liittymisjohto SU:ssa. 3.2 ASENNUSREITIT Rakennukseen asennetaan kattavasti johtoteitä kaapelijärjestelmille. Pääjohtoreiteille asennetaan erilliset kaapelihyllyt vahva- ja heikkovirtajohdoille. Johtoteinä käytävä- ja aulatiloissa, teknisissä tiloissa ja muissa vastaavissa tiloissa käytetään yleensä kaapelihyllyjä. Toimisto-, luokka- ymv. tiloihin asennetaan alumiiniset pulverimaalatut johtokanavat huonerasiointeja ja -kaapelointeja varten. Johtokanavissa on erilliset johtotilat vahvavirtaja telejohdoille. Teknisiin tiloihin asennetaan valaisinripustuskiskot valaisimien kiinnitysalustaksi ja kaapelien johtoteiksi. Pinta-asennukset peitetään sähkölistoin siistiä ulkonäköä vaativissa tiloissa. Kaikki kaapeleiden ja asennusreittien läpiviennit suljetaan lävistetyn rakenteen ominaisuuksia vastaaviksi palo-, ääni-, lämpö-, kosteus- ja ilmastointitekniikoiden sekä ulkonäön kannalta. 3.3 PÄÄJAKELU Uudisrakennukseen asennetaan uusi pääkeskus (In=250A). Pääkeskuksessa varaudutaan siihen, että nykyinen öljylämmitys korvataan maalämmöllä. Nykyinen liikuntasalin pääkeskus muutetaan nousukeskukseksi. Rakennusten välille asennetaan tyhjiä varaputkia 3 kpl JM SÄHKÖNLIITÄNTÄJÄRJESTELMÄT Pistorasiat Rakennukseen asennetaan käytön edellyttämät pistorasiat siirrettävien laitteiden sähköistystä varten. Sivu 4 / 9

6 Esimerkkejä pistorasia-asennuksista: Luokat: - jokaiseen luokkaan asennetaan vähintään 10 kpl 2-osaisia maadoitettuja pistorasioita Käytävät: -2-osainen maadoitettu pistorasia n. 6 m:n välein Jakelukeittiö: -jokaiselle pistorasialiitäntäiselle kojeelle -emännälle 3 kpl 2-osainen pistorasia -työpöydille 2-osainen pistorasia n. 0,5 m:n välein Työpisteet -jokaiseen työpisteeseen 4 kpl 2-osainen pistorasia Siivous -jokaiseen huoneeseen oven pieleen 2-osainen pistorasia Ulos -väh. 3 kpl 2-osainen pistorasia Tekninen tila: -1 kpl 2-osainen pistorasia Lisäksi asennetaan muut tarvittavat pistorasiat Voimaryhmäjohdot Keittiö- ja lvi-tekniset laitteet liitetään sähköverkkoon laitevalmistajien ohjeiden mukaan. Keittiöön asennetaan lämpökojeiden sähkön ohjaukseen kytkin+merkkivalo. Tekniseen tilaan asennetaan voimapistorasiat 5*16A ja 5*32A Maadoitukset Rakennukseen asennetaan määräysten mukainen maadoitusjärjestelmä Autolämmityspistorasiat Henkilökunnan autopaikat varustetaan autonlämmityspistorasioin, ohjaus kiinteistöautomaatiolla. 4. VALAISTUSJÄRJESTELMÄT 4.1 Yleisvalaistusjärjestelmä Yleisvalaistusjärjestelmään kuuluu kaikkien tilojen yleisvalaistus, työpisteissä tarvittava työskentelyvalaistus. Rakennuksessa käytetään valaistuksen energiatehokkuutta parantavia ohjauksia. Valaistusta ohjataan automatiikalla valaistustarpeen mukaisesti: - käytävä- ja aulatilojen valaistusta ohjataan kellonajan ja läsnäolon perusteella - pukuhuoneiden, WC-tilojen, varastotilojen yms. vähemmän käytettyjen tilojen valaistusta ohjataan läsnäolotunnistimella, - ulkovalaistusta ohjataan kiinteistöautomaatiolla (valoisuusanturi + kello-ohjaus) - luokissa valojen ohjaus rivi kerrallaan taulusta poispäin Sivu 5 / 9

7 Valaistus toteutetaan valoteknisesti laadukkailla, pitkäikäisillä, energiatehokkailla hyvän hyötysuhteen omaavilla T5-loisteputkivalaisimilla ja pihavalopylväät monimetallilamppuvalaisimilla. Luokka- ja toimistotiloissa valaisimet varustetaan matalaluminanssioptiikalla. Käytävä- ja eteistiloissa käytetään moduulivalaisimia 600*600 t-lista-alakattoon. Luokissa valaisimet ripustetaan, tauluvalot tauluvalo-optiikalla. Kaikki valaisintyypit täytyy hyväksyttää arkkitehdilla. 4.2 Alue- ja ulkovalaistusjärjestelmä Ulos asennetaan pihavalopylväät kulkureittien ja autopaikkojen valaisuun. 4.3 Turvavalaistusjärjestelmä Poistumisteille asennetaan poistumisreittivalaistus (turva- ja merkkivalaistus). Poistumisteiden opasvalaisimissa palaa valo jatkuvasti. Turvavalaisimiin syttyy valo vaihevahtien ohjaamina. Järjestelmän toiminta-ajan pitää olla vähintään yksi tunti. Turvavalokeskuksissa turvavalojen osoitteellinen testaus. Valaisimissa käytetään LED-lamppuja. Kaapeloinnissa käytetään palonkestäviä kaapeleita. Turvavalaistuskeskuksen huoltohälytys liitetään kiinteistöautomaatioon. 5. SÄHKÖLÄMMITYSJÄRJESTELMÄT JA -LAITTEET Siivouskomeroon sähkötoiminen rättipatteri. Syksytorviin ja sadevesikouruihin sekä ulkoportaisiin ja -kuisteihin asennetaan sulanapitokaapelit. Sulanapidon ohjaukseen asennetaan laitteisto, joka pitää lämmitystä päällä vain tarvittaessa (keskusyksikkö + anturit ulkoportaisiin ja -kuisteihin sekä sadevesikouruihin). 6. SÄHKÖTEKNISET TIETOJÄRJESTELMÄT 6.2 VIESTINTÄJÄRJESTELMÄT Antennijärjestelmät Rakennukseen asennetaan antennijärjestelmä TV- ja radio-ohjelmien välittämiseksi luokkiin ja opettajainhuoneeseen. Myös pääkellolle antennisignaali. Vastaanotto harava-antennein (fm+vhf+uhf). Nykyisen liikuntasalin haaroittimelle asennetaan nousukaapeli. Sivu 6 / 9

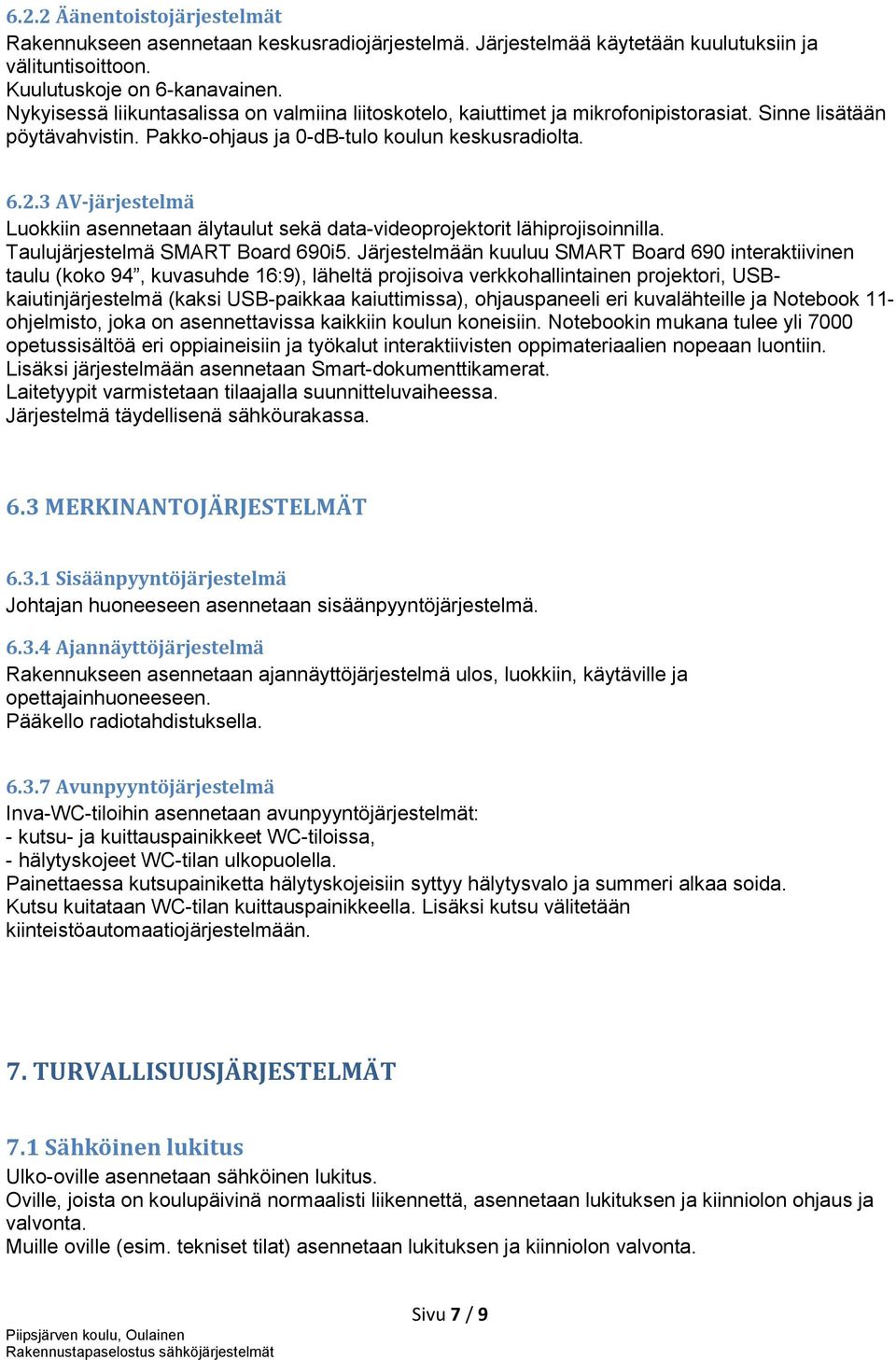

8 6.2.2 Äänentoistojärjestelmät Rakennukseen asennetaan keskusradiojärjestelmä. Järjestelmää käytetään kuulutuksiin ja välituntisoittoon. Kuulutuskoje on 6-kanavainen. Nykyisessä liikuntasalissa on valmiina liitoskotelo, kaiuttimet ja mikrofonipistorasiat. Sinne lisätään pöytävahvistin. Pakko-ohjaus ja 0-dB-tulo koulun keskusradiolta AV-järjestelmä Luokkiin asennetaan älytaulut sekä data-videoprojektorit lähiprojisoinnilla. Taulujärjestelmä SMART Board 690i5. Järjestelmään kuuluu SMART Board 690 interaktiivinen taulu (koko 94, kuvasuhde 16:9), läheltä projisoiva verkkohallintainen projektori, USBkaiutinjärjestelmä (kaksi USB-paikkaa kaiuttimissa), ohjauspaneeli eri kuvalähteille ja Notebook 11- ohjelmisto, joka on asennettavissa kaikkiin koulun koneisiin. Notebookin mukana tulee yli 7000 opetussisältöä eri oppiaineisiin ja työkalut interaktiivisten oppimateriaalien nopeaan luontiin. Lisäksi järjestelmään asennetaan Smart-dokumenttikamerat. Laitetyypit varmistetaan tilaajalla suunnitteluvaiheessa. Järjestelmä täydellisenä sähköurakassa. 6.3 MERKINANTOJÄRJESTELMÄT Sisäänpyyntöjärjestelmä Johtajan huoneeseen asennetaan sisäänpyyntöjärjestelmä Ajannäyttöjärjestelmä Rakennukseen asennetaan ajannäyttöjärjestelmä ulos, luokkiin, käytäville ja opettajainhuoneeseen. Pääkello radiotahdistuksella Avunpyyntöjärjestelmä Inva-WC-tiloihin asennetaan avunpyyntöjärjestelmät: - kutsu- ja kuittauspainikkeet WC-tiloissa, - hälytyskojeet WC-tilan ulkopuolella. Painettaessa kutsupainiketta hälytyskojeisiin syttyy hälytysvalo ja summeri alkaa soida. Kutsu kuitataan WC-tilan kuittauspainikkeella. Lisäksi kutsu välitetään kiinteistöautomaatiojärjestelmään. 7. TURVALLISUUSJÄRJESTELMÄT 7.1 Sähköinen lukitus Ulko-oville asennetaan sähköinen lukitus. Oville, joista on koulupäivinä normaalisti liikennettä, asennetaan lukituksen ja kiinniolon ohjaus ja valvonta. Muille oville (esim. tekniset tilat) asennetaan lukituksen ja kiinniolon valvonta. Sivu 7 / 9

9 Ohjaus ja valvonta ristiriitahälytyksineen kiinteistöautomaatiosta. Akkuvarmennettu jännitelähde. Liikuntasalirakennuksen ulko-ovet liitetään samaan järjestelmään (1 kpl ohjaus ja valvonta, 3 kpl pelkkä valvonta). 7.2 Rikosilmoitinjärjestelmä Rakennukseen asennetaan väylätyyppinen rikosilmoitusjärjestelmä murtotapahtumien havaitsemiseksi. Ilmaisimet asennetaan luokkiin, käytäviin, opettajainhuoneeseen, johtajalle, keittiöön ja eteiseen. Järjestelmän hälytykset (murto, sabotaasi, vika) välitetään vartijalle ja rakennusautomaatiojärjestelmään. Paikallishälytystä varten asennetaan sireeni ulkoseinälle ja käytävään. Myös liikuntasalirakennukseen asennetaan ir-ilmaisimet 3 kpl sekä ohisulkija. 7.4 Kameravalvontajärjestelmä Rakennukseen asennetaan tallentava täysin digitaalinen (IP-järjestelmä) värivideovalvontajärjestelmä ulkoalueiden, sisäänkäyntien ja käytävien valvontaan. Kamerat vähintään megapikselitasoa, poe-liitäntä, ulkokameroissa ir-valaisimet. Tallennin vähintään 1 terabitin kiintolevyllä sekä 19 lcd-näytöllä. Ulkokameroita 3 kpl ja sisäkameroita 3 kpl. Lisäksi mahdollisuus liittää vähintään 6 lisäkameraa. Liikuntasalirakennukseen asennetaan lisäksi 1 ulko- ja 1 sisäkamera. Kameroissa 3,3-12 mm objektiivit ja autoiiris. Poe-kytkimet koulu- ja liikuntasalirakennukseen kuuluvat urakkaan. 7.5 Palovaroitinjärjestelmä Rikosilmoitinkeskukseen liitetään palovaroittimet. Varoittimet asennetaan käytäville, luokkiin, keittiöön, teknisiin tiloihin. Liikuntasalirakennuksessa saliin, aulaan, iv-konehuoneeseen, lämmönjakohuoneeseen. Salissa pallosuojaus. 8. TIETOVERKKOJÄRJESTELMÄT 8.1 Yleiskaapelointijärjestelmä Rakennukseen toteutetaan yleiskaapelointijärjestelmä ATK-järjestelmiä varten. Kaapeloinnissa noudatetaan rakentamisajankohtana voimassa olevia yleiskaapelointistandardeja. Hankesuunnitteluvaiheessa ajankohtainen suorituskykyvaatimus on: - parikaapeloinnin siirtotieluokka CAT6, U/UTP - optinen kaapelointiluokka OF-2000 (yksimuoto). Kaikki kaapeloinnit päätetään asianmukaisiin paneeleihin ja liittimiin. Valokaapelit valmiiksi hitsattuina. Uuteen rakennukseen asennetaan räkki 600*600*2000 lukituksella ja termostaattiohjatulla puhaltimella. Liittymisjohto valokuitu + puhelin teleoperaattorin verkosta. Räkkiin tarvittavat paneelit, laitehyllyt ja pistorasiapaneeli. 2-osaisia RJ-45-rasioita asennetaan seuraavasti: -jokaiseen luokkaan 5 kpl Sivu 8 / 9

10 -jokaiseen työpisteeseen 1 kpl -kiinteistöautomaatiokeskuksille 1 kpl -keittiöön 1 kpl Lopulliset lukumäärät varmistetaan suunnitteluvaiheessa. Nykyiseen liikuntasalirakennukseen vedetään valokuitumaakaapeli ja asennetaan oma räkki. Sinne asennetaan rasiat 2*RJ45: -liikuntasaliin 2 kpl eri nurkkiin (pallosuojaus) -näyttämölle 1 kpl 9. AUTOMAATIOJÄRJESTELMÄT 9.1 Rakennusautomaatiojärjestelmä Rakennus varustetaan DDC- tai vastaavalla säätö- ja valvontajärjestelmällä. Järjestelmällä ohjataan ja valvotaan LVIAS-järjestelmien toimintaa sekä mitataan eri järjestelmien energiankulutusta. Rakennusautomaatiojärjestelmään liitetään mm. - LVI-suunnitelmassa määritellyt LVIJ-järjestelmien ohjaus-, valvonta- ja mittauspisteet - sähkön pääjakelun valvontapisteet - sisä- ja ulkovalaistuksen jakokeskuskohtaiset ohjaus- ja valvontapisteet - sähkö- ja telejärjestelmien valvontapisteet - sähkönkulutuksen seuranta Sivu 9 / 9
