4 Finnish Consulting Group Oy Sähköselostus 1 KOTKAN KAUPUNKI, KUNTATEKNIIKKA RUONALANRANTA, TIEVALAISTUS A A0 KIINTEISTÖHALLINTO Yleistiedot kohteesta Rakennushankkeena on Hattulan kunnan Kotirinteen kaava-alueeen tievalaistus. A1 A11 Hallinto ja ohjaus Käyttö- ja ylläpito-organisaatio Käyttäjänä toimii / B B1 RAKENNUTTAMINEN Rakennuttajan hallinto, tilaaja Tilaajana on. Tilaajan edustajina urakkaa koskevissa hallintoja sopimusasioissa toimii tekninen johtaja Janne Teeriaho. Osoite Parolantie Parola Puhelin (03) Faksi Sähköposti B11 Rakennuttaminen ja valvonta Rakennuttajan edustajana ja yhteyshenkilönä toimii Kai Nieminen puh Osoite Vattenfall Verkko Oy Vankanlähde HÄMEENLINNA Puhelin Sähköposti xx

5 Finnish Consulting Group Oy Sähköselostus 2 B2 Suunnittelu Finnish Consulting Group Oy Osoite Osmontie 34, PL Helsinki Puhelin Yhteyshenkilö: Sähköposti: Jari Elo jari.elo@fcg.fi B24 Sähkösuunnittelu Osoite: Finnish Consulting Group Oy Osmontie 34, PL HELSINKI Puhelin: Faksi: Suunnittelupäällikkö: Herkko Nieminen, herkko.nieminen@fcg.fi Yhteyshenkilö Kari Tapanainen, kari.tapanainen@fcg.fi B3 B32 Liitynnät ulkopuolisiin verkkoihin Sähkön jakeluverkkoyhtiö Nimi: Vattenfall Verkko Oy Osoite: Vankanlähde HÄMEENLINNA Puhelin: B6 Liittymismaksut B61 Sähköliittymä Tievalaistuskeskus liitetään sähkölaitoksen muuntamon pääkeskukseen. Liittymismaksun maksaa ja hankkii rakennuttaja.

6 Finnish Consulting Group Oy Sähköselostus 3 H H0 SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMIEN TIEDOT KOHDEKOHTAISET SUORITUSOHJEET Noudatettavat yleiset asiakirjat: standardi SFS 6000 SFS-sähköpiirustusstandardit voimassa olevat ST- kortit Turvatekniikan keskuksen voimassa olevat julkaisut paikallisen sähkö- ja telelaitoksen erityisohjeet Kaivantotyöt Yleinen työseostus 1999 Kunnallisteknisten töiden yleinen työselitys 97 Sähkötöiden hankekohtaiset asiakirjat: sähköselostus luettelon mukaiset piirustukset työn valmistumiseksi tarvittavat eri urakoitsijoiden, laitetoimittajien ja valmistajien toimittamat piirustukset ja ohjeet. Hankekohtaiset asiakirjat on esitetty piirustusluettelossa. H01 URAKOIDEN LAAJUUS Urakka käsittää tievalaistukseen liittyvien sähköteknisten järjestelmien hankinnat ja asennukset urakka-asiakirjojen mukaisesti kaikkine kiinnitys- ja asennusmateriaaleineen käyttövalmiiseen toimintakuntoon viritettyinä, koekäytettyinä ja käyttöönotettuina. H011 Suoritusvelvollisuudet uusien ja uusittavien asennusten osalta Urakka sisältää kaikkien sähköselostuksessa ja piirustuksissa esitettyjen sähkölaitteiden, -johtojen ja -järjestelmien hankinnan ja asennuksen täyteen käyttökuntoon, ellei toisin ole määritetty. Asennuksiin liittyvät tarkastusmaksut sisältyvät myös urakkaan. Urakoitsijat nimeävät päätösvaltaiset edustajat, joiden on osallistuttava työtä koskeviin neuvotteluihin ja työmaakokouksiin urakkasopimuksessa aikoinaan sovittavalla tavalla. H014 Rakennusaikainen käyttö Urakoitsijoiden on tehtävä käyttöön otettaville asennuksille käyttöönottotarkastus ja -tarkastuspöytäkirja.

7 Finnish Consulting Group Oy Sähköselostus 4 H02 ASIAKIRJOJEN PÄTEVYYSJÄRJESTYS Sähkösuunnitelma-asiakirjojen pätevyysjärjestys: sähköselostus kaaviot, luettelot ja taulukot tasopiirustukset muiden suunnittelualojen asiakirjoissa esiintyvät tiedot Mikäli hankintaraja, asennustapa tai mitoitusarvot eivät käy selville asiakirjoista tai ovat ristiriitaisia, ovat urakoitsijat velvollisia ilmoittamaan tilaajalle niitä havaittuaan. H03 H031 SÄÄDÖSPERUSTEISET TARKASTUKSET Käyttöönottotarkastukset Ennen sähkölaitteiston käyttöönottoa tulee sähkölaitteistolle suorittaa sähköturvallisuuslain mukainen käyttöönottotarkastus. Käyttöönottotarkastuksista tulee laatia tarkastuspöytäkirjat. Tarkastuspöytäkirjat tulee luovuttaa tilaajalle ennen vastaanottotarkastusta. H032 Varmennustarkastukset Urakoitsijoiden on tarkastutettava sähkölaitteistot kokonaisuudessaan urakoitsijasta riippumattomalla valtuutetulla tarkastajalla. Tarkastuspöytäkirja tulee luovuttaa rakennuttajalle ennen vastaanottotarkastusta. Varmennustarkastuksista aiheutuvat kustannukset sisältyvät urakkaan. H04 VASTAANOTTO Tievalaistukset otetaan käyttöön erikseen sovittavan koekäyttöohjelman mukaan. Kaikista tarkastuksista ja testauksista on ilmoitettava ajoissa rakennuttajalle, jotta hän voi toimittaa edustajansa testaustilaisuuteen. H041 Tilaajan suorittamat tarkastukset Laite- ja asennustapatarkastus Tilaaja määrää henkilön/henkilöt, jotka hoitavat urakoitsijan suorituksen sopimuksenmukaisuutta koskevan valvonnan. Projektia varten yksilöllisesti valmistettaville laitteille, kuten sähkökeskuksille on suoritettava tehdastestaus ennen työmaalle toimitusta. Tehdastestauksessa tarkastetaan tehtyjen kytkentöjen oikeellisuus ja laitteen yksittäisten laitteiden toiminta. Rakennuttajan edustajalle varataan mahdollisuus osallistua testaukseen.

8 Finnish Consulting Group Oy Sähköselostus 5 H042 Tarkastusmittaukset ja koestukset Käyttöönottotarkastukseen kuuluvat tarkastukset ja mittaukset ennen jännitteen kytkemistä: suojajohtimien, PEN-johtimien ja potentiaalintasausjohtimien jatkuvuus eristysresistanssimittaukset L1/L2/L3/N-PE (TN-S-järjestelmässä) Mittaukset ja tarkistukset tulee suorittaa sähköturvallisuuslain vaatimusten mukaisesti. Urakoitsijan tulee lisäksi suorittaa seuraavat mittaukset ja koestukset, kun laitos on kytketty jännitteiseksi: suojareleiden säädöt ja koestukset pää- ja vaihejännitteiden mittaus keskuksissa keskusten kuormitusvirtojen mittaukset kuormitustilanteessa vaihekohtaisesti ennen 1. vuoden takuutarkastusta ohjauspiirien toiminnan kokeilu valvonta- ja hälytyspisteiden kokeilu vaihejärjestyksen mittaus vikavirtasuojakytkimien laukaisumittaukset Em. mittauksista urakoitsija laatii pöytäkirjat/laukaisutaulukot, joista tulee ilmetä asetteluarvot sekä suojareleiden laukaisuaika. Pöytäkirjat tulee toimittaa tilaajalle ennen koekäyttöä. H043 Toimintakokeet Kaikille sähköteknisille laitteille suoritetaan toimintakoe. Tällöin edellytetään, että järjestelmät, keskukset ja laiteet on asennettu oikein lopullisille paikoilleen ja kytketty sekä laitteet saavat sähkönsä lopullisia johdotuksia pitkin ja ohjaukset on kytketty. Kokeissa varmistetaan hälytys-, ohjaus- ja mittauspiirien toiminta. Koekäyttö: Koekäyttö tarkoittaa tarkastusta, jossa tutkitaan laitteiden ja järjestelmien kokonaistoimintaa eri käyttöolosuhteissa. Koekäytössä testataan: valaistus Koekäytön aikana pidetään koekäyttöpäiväkirjaa, johon merkitään ohjausmuutokset, käyttöhäiriöt ja suoritetut korjaukset. Koekäyttö lasketaan loppuun suoritetuksi, kun myös korjatut laitteet ovat yhtäjaksoisesti toimineet koekäyttöjakson ajan tai korjauksista on sovittu muuten. H044 Käytönopastus Ao. järjestelmän tai laitteen toimittajan tulee opastaa käyttäjää koulutustilaisuuksien muodossa tai eri järjestelmien koekäytön yhteydessä näiden käyttöön ja hoitoon. Koulutuksesta vastaa se urakoitsija, jonka toimituksessa ao. laite/järjestelmä on.

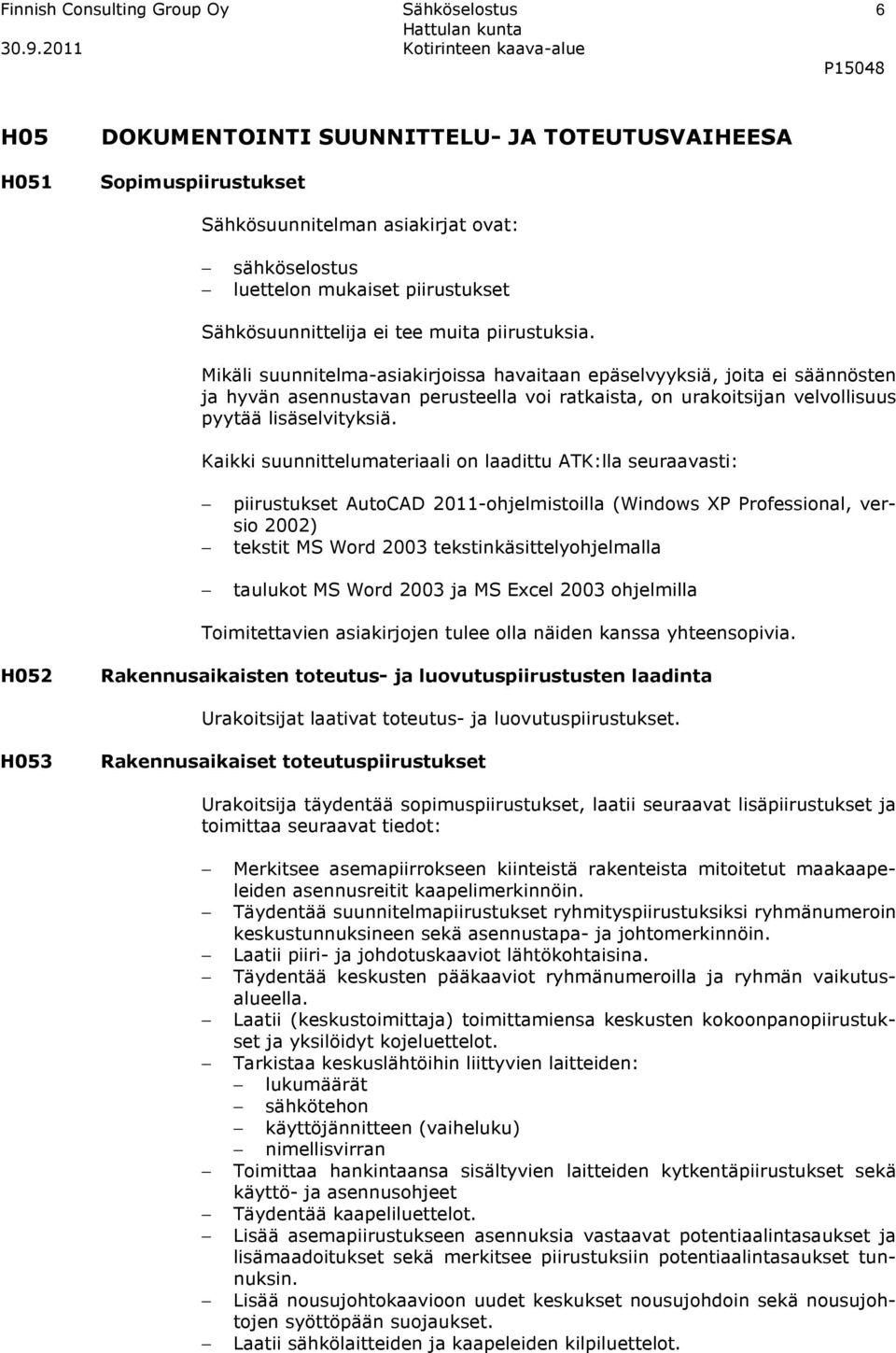

9 Finnish Consulting Group Oy Sähköselostus 6 H05 H051 DOKUMENTOINTI SUUNNITTELU- JA TOTEUTUSVAIHEESA Sopimuspiirustukset Sähkösuunnitelman asiakirjat ovat: sähköselostus luettelon mukaiset piirustukset Sähkösuunnittelija ei tee muita piirustuksia. Mikäli suunnitelma-asiakirjoissa havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan velvollisuus pyytää lisäselvityksiä. Kaikki suunnittelumateriaali on laadittu ATK:lla seuraavasti: piirustukset AutoCAD 2011-ohjelmistoilla (Windows XP Professional, versio 2002) tekstit MS Word 2003 tekstinkäsittelyohjelmalla taulukot MS Word 2003 ja MS Excel 2003 ohjelmilla Toimitettavien asiakirjojen tulee olla näiden kanssa yhteensopivia. H052 Rakennusaikaisten toteutus- ja luovutuspiirustusten laadinta Urakoitsijat laativat toteutus- ja luovutuspiirustukset. H053 Rakennusaikaiset toteutuspiirustukset Urakoitsija täydentää sopimuspiirustukset, laatii seuraavat lisäpiirustukset ja toimittaa seuraavat tiedot: Merkitsee asemapiirrokseen kiinteistä rakenteista mitoitetut maakaapeleiden asennusreitit kaapelimerkinnöin. Täydentää suunnitelmapiirustukset ryhmityspiirustuksiksi ryhmänumeroin keskustunnuksineen sekä asennustapa- ja johtomerkinnöin. Laatii piiri- ja johdotuskaaviot lähtökohtaisina. Täydentää keskusten pääkaaviot ryhmänumeroilla ja ryhmän vaikutusalueella. Laatii (keskustoimittaja) toimittamiensa keskusten kokoonpanopiirustukset ja yksilöidyt kojeluettelot. Tarkistaa keskuslähtöihin liittyvien laitteiden: lukumäärät sähkötehon käyttöjännitteen (vaiheluku) nimellisvirran Toimittaa hankintaansa sisältyvien laitteiden kytkentäpiirustukset sekä käyttö- ja asennusohjeet Täydentää kaapeliluettelot. Lisää asemapiirustukseen asennuksia vastaavat potentiaalintasaukset ja lisämaadoitukset sekä merkitsee piirustuksiin potentiaalintasaukset tunnuksin. Lisää nousujohtokaavioon uudet keskukset nousujohdoin sekä nousujohtojen syöttöpään suojaukset. Laatii sähkölaitteiden ja kaapeleiden kilpiluettelot.

10 Finnish Consulting Group Oy Sähköselostus 7 Korjaa valaisintaulukon hankintoja vastaavaksi. Toimittaa mahdolliset takuutodistukset. H054 Rakennusaikaisten toteutuspiirustusten tarkastaminen Urakoitsija toimittaa yhden (1) sarjan piirustuksia A4-kokoon taitettuna tarkastettavaksi tilaajalle tai hänen valtuuttamalleen, hyvissä ajoin ennen työsuoritukseen tai tuotteen valmistukseen ryhtymistä Urakoitsijan tulee tarkastuttaa kustannuksellaan kaikki hankintoihinsa liittyvät toteutuspiirustukset eri viranomaisilla ja ulkopuolisten verkkojen haltijoilla ao. viranomaisen/verkon haltijan laatimien erillisohjeiden mukaan. Toteutuspiirustusten tarkastamisesta sekä viranomaisten/ulkopuolisten verkkojen haltijoiden vaatimista piirustusmuutoksista aiheutuvat kulut sisältyvät urakkaan. H056 Luovutuspiirustukset Kaikki luovutuspiirustukset laaditaan vastaavasti kuin kohdassa toteutuspiirustukset on selostettu. Urakoitsijat leimaavat ja allekirjoittavat tarkepiirustukset ja kopioivat niistä yhden sarjan tilaajalle laitoksella säilytettäväksi ennen kuin tarkepiirustukset luovutetaan luovutuspiirustusten laatimista varten. Urakoitsija lähettää luovutuspiirustukset yhtenä sarjana A4-kokoon taitettuna tilaajan tarkastettavaksi. Tarkastettu sarja palautetaan kommentoituna urakoitsijalle luovutuspiirustusten viimeistelyä varten. Urakoitsija toimittaa hyväksyttyjä luovutuspiirustuksia tilaajalle seuraavasti: Luovutuspiirustustiedostot Ellei muissa asiakirjoissa ole toisin esitetty, luovutetaan suunnitelmat seuraavassa muodossa tilaajalle: 1 kpl sähköisessä muodossa CD-levyllä (tiedostoformaatit on esitetty kohdassa H051) dwg-, doc, xls- tiedostoina ja lisäksi kaikki pdf-tiedostoina. Paperikopiot A4- kokoon taitettuina ja seläkkeellä varustettuina, muovikantisissa rengaskansioissa: 2 sarjaa tilaajalle 1 sarja käyttäjälle (kohteeseen) jakeluverkkoyhtiölle ja viranomaisille ao. laitosten vaatimusten mukaan käyttöpiirustukset jokaiseen sähkökeskustilaan Käyttö- ja huolto-ohjeet Urakoitsija toimittaa luovutusasiakirjojen yhteydessä 2 sarjaa järjestelmätai laitekohtaisia käyttö- ja huolto-ohjeita suomenkielisinä. Käyttö- ja huoltoohjeet on toimitettava kaikista toimitettavista järjestelmistä.

11 Finnish Consulting Group Oy Sähköselostus 8 H057 Piirustuskustannukset Kaikkien urakoitsijan laatimien ja urakkaan sisältyvien toteutus- ja luovutuspiirustusten ja asiakirjojen kopiointi- ja jakelukustannukset sisältyvät urakkaan. H06 H061 KOHDEKOHTAISET USEITA JÄRJESTELMIÄ KOSKEVAT ASENNUSOHJEET Tarvikkeet Käytettävien tarvikkeiden tulee olla niitä koskevien, voimassa olevien määräysten ja direktiivien mukaisia. Tästä osoituksena tulee niissä sähkölaitteissa ja tarvikkeissa, joita merkintävelvollisuus koskee, olla CE- merkintä. Jokaisessa tarvikkeessa tai pakkauksessa on oltava vähintään todistus asianomaisesta hyväksynnästä. Kyseisistä laitteista ja tarvikkeista tulee olla saatavilla valmistajan vakuutus. H063 Työn suorittaminen Asennukset on tehtävä ensiluokkaisesti ammattitaitoista työvoimaa käyttäen. Milloin työn erikoisluonne vaatii, on käytettävä erikoisliikkeitä ja ammattityövoimaa. Työ tulee suorittaa asiakirjojen mukaan hyviä työtapoja ja aina tarkoin kunkin valmistajan ohjeita noudattaen. Urakoitsijoiden tulee tarkistaa työolosuhteet ja muut työn suoritukseen vaikuttavat seikat hyvissä ajoin ennen työn aloittamista. H064 Metallipintojen pintakäsittely Kaikkien työmaalle toimitettavien metalliosien on oltava hyväksytyllä tavalla korroosiosuojattuja tai korroosionkestävää metallia ST mukaisesti. Korroosionsuojauksessa noudatetaan SFS-standardeja ja suojauksen tulee olla riittävä kyseisiin asennusolosuhteisiin. Mikäli laitteiden pintakäsittely vaurioituu kuljetuksessa, asennuksessa tai asennuspaikalla, korjaa urakoitsija sen alkuperäistä vastaavaksi. H065 Merkinnät ja merkintätarvikkeet Asennusten jälkeen urakoitsijat merkitsevät toimittamansa keskukset, kotelot, laitteet, instrumentit ja kaapelit ST51.25 ohjekortin mukaisilla tunnuskilvillä, joista selviää laitteen tunnus ja selväkielinen nimitys. H0652 Kojeisto- ja keskustunnukset Kaikki merkintäkilvet ovat valkoisia kerrosmuoviin takaa kaiverrettuja ja ruuvikiinnitteisiä ellei toisin mainita. Kojeistot varustetaan kenttätunnuksin, pääkytkin-, erotin- ja maadoituskilvin sekä käyttökojeiden kilvillä. Kytkimien ja erottimien toiminta-asennot merkitään selkeästi. Muuten pätee se mitä alla on keskuksien kilvistä yleisesti määritelty. Keskukset ja sähköteknisten tietojärjestelmien keskuslaitteet varustetaan kaavioiden mukaisilla tunnuskilvillä.

12 Finnish Consulting Group Oy Sähköselostus 9 Keskukset varustetaan pääkytkin- ja maadoituskilvillä sekä käyttökojeiden (ohjauskytkimet, kytkinvarokkeet, ohjauskojeet, merkkilamput) kilvillä. Varokkeet ja johdonsuojakatkaisijat varustetaan kilpitaskuun sijoitetulla konekirjoitustekstillä, josta käy ilmi lähtönumero, laitteen tai kojeen nimi sekä tunnus. Kytkimet on varustettava asentomerkinnöin esim. K-0-A. Pääkytkimen kilven on oltava selkeästi muita suurempi. Keskusten sisäiset kojeet merkitään tarrateipillä kojeen viereen. Mikäli samassa kotelossa tai lohkossa on useampien lähtöjen kojeita, on ne eroteltava lähtönumeron mukaisilla merkinnöillä toisistaan. Kaikki riviliittimet numeroidaan käyttäen riviliitinvalmistajan merkintäliuskaa. H0653 Johto- ja johdintunnukset Pääjohdot, laitteiden ja laitteistojen syöttöjohdot sekä ohjaus-, hälytys-, indikointi- ja sähköteknisten tietojärjestelmien johdot merkitään molemmista päistään ja haaroituksista käyttämällä pysyvästi kiinnittyvää kaapelimerkkiä. Merkintään käytetään suojataskulla varustettua merkkauspantaa. Merkinnät tulee tehdä koneellisesti. H0654 Laitteiden ja laitteistojen tunnukset Laitteiden ja laitteistojen ohjauskytkimet, painikkeet, merkkilamput ja soittokellot varustetaan tunnusmerkinnöillä. Merkintävälineenä käytetään kaiverrettuja merkintäkilpiä. Valaisinpylväät varustetaan metallisella tai säänkestävällä numerolevyllä, johon merkitään omistaja, rakennusvuosi ja pylvään numero. Numerolevy kiinnitetään pylvääseen pysyvästi korroosion ja syöpymisen kestävillä ruuveilla. Numerolevyn malli on esitetty tiehallinnon ohjeissa Ty 11/21, TIEL H066 Johdot ja niiden varusteet Asennuksissa käytetään yhtenäisvaippaisia Cu- ja Al-kaapeleita. Kaapeleiden on oltava sähkönjohtavuus- ja erityisominaisuuksiltaan piirustuksiin merkittyjä tai vastaavia. Kaapelit asennetaan pääsääntöisesti ilman jatkoksia. Tievalaistusryhmien kaapelina käytetään AMCMK 3x35+16 maakaapelia, joka asennetaan samaan kaapelikaivantoon sähkölaitoksen kaapeleiden kanssa suojattuna suojakourulla ja merkkinauhalla. Yhden suojakourun alle asennetaan vain yksi maakaapeli. Maakaapelit suojataa teiden alituksissa Ø110 mm muoviputkella ja varalle asennetaan lisäksi yksi Ø110 mm muoviputki vetolangalla varustettuna. Törmäysturvalliseen pylvääseen maakaapelit asennetaan valmistajan ohjeiden mukaan. Pylvään runkoon tai pylväässä olevaan kytkentäkalusteeseen ei saa suoraan kiinnittää maakaapelia, vaan virta tuodaan maakaapelista erillisillä johtimilla.

13 Finnish Consulting Group Oy Sähköselostus 10 H1 H100 ASENNUSREITIT Yleistiedot Tievalaistuksen kaapeloinnit toteutetaan asemapiirustusten mukaisesti maakaapelointeina. H2 H201 SÄHKÖN PÄÄJAKELUJÄRJESTELMÄT 20 kv pääjakelujärjestelmät Ei sisälly tähän urakkaan H202 0,4 kv pääjakelujärjestelmät Yleiskuvaus Tievalaistuskeskuksille tulee uudet pääkeskuset ja sähköliittymät. Keskukset hankitaan pääkaavion mukaisena. Pääkaaviossa on annettu keskuksien yksityiskohtaiset rakennevaatimukset. Keskuksiin sijoitettavat ohjauskytkimet ja merkkilamput on esitetty pääkaaviossa. Pääkaaviossa on esitetty keskuksista lähtevät päävirtapiirin kaapelit sekä ohjaus- ja tilatietokaapelit. Tekniset vaatimukset ja ratkaisut Laitteiden ja koteloiden, kuten esimerkiksi keskusten suojausluokitusten tulee olla IEC-julkaisun 529 mukaiset seuraavasti: Laitteiden on oltava helposti luokse päästävissä, ettei hoito- ja vaihtotoimenpiteiden yhteydessä jouduta tarpeettomasti irrottamaan muita laitteita tai niihin meneviä johtimia. Kaapeleille varataan riittävät asennustilat. Alumiinijohdot liitetään keskuksiin Al-johdoille tarkoitetuin liittimin. Virityspainikkeet, ohjauskytkimet sekä muut käyttötoimenpiteinä käsiteltävät laitteet asennetaan kanteen, jotta kansia tarvitse avata käyttötilanteissa (merkkilamput on voitava vaihtaa kantta avaamatta). Jos merkkilampun vaihtoon tarvitaan erityistyökalua, se kuuluu toimitukseen. Vikavirtakytkimet on varustettava automaattisella itsetestaustoiminnolla (viikottainen) ilman syöttökatkosta. Kaikki merkkilamput ovat MONI-LED-lamppuja. LED-lamput on valittava nimellisjännitteiden mukaisesti. LED-lamput varustetaan etuvastuksella, suojadiodilla tai liitäntälaitteella niitä syöttävän virtalähteen mukaisesti. Merkkilamput on asennettava aina siten, että ne näkyvät keskusten kansia avaamatta. Kontaktoreina tulee käyttää laitteita joissa apukoskettimet ovat erillisesti lisättävissä.

14 Finnish Consulting Group Oy Sähköselostus 11 Apureleinä 230 VAC- puolella käytetään samantyyppisiä laitteita, joissa apukoskettimet ovat erikseen lisättävissä ja heikkovirtapuolella pistokekantareleitä. Releiden toiminta-asennon on oltava nähtävissä kun suojakansi on auki. Ohjauskytkiminä käytetään ns. nokkakytkimiä, joiden nimellisvirta on vähintään 16 A (vipukytkimiä ei hyväksytä). Ohjaukset toteutetaan 230 VAC:n jännitteellä. Riviliittimille johdotetaan potentiaalivapaat kosketintiedot/lähtö ohjauskytkimen A-asennosta, käynnistä ja hälytyksistä riippumatta siitä, kytketäänkö ao. tietoa edelleen. Monisäikeiset johtimet tulee varustaa liitinholkeilla. Toiminta Sähköteknisen vikatapauksen sattuessa maadoitus- ja potentiaalintasausjärjestelmä aiheuttaa varolaitteiden välittömän toiminnan ja estää vaarallisen kosketusjännitteen syntymisen. Suunnittelu ja dokumentointi Urakoitsijoiden on hyväksytettävä keskuksiin liittyvien laitteiden piirikaaviot ja keskuksien kokoonpanopiirustukset kojeluetteloineen ja kilpitietoineen tilaajalla ennen niiden valmistuksen aloittamista. Piiri- ja johdotuskaavioissa esitetään toteutusta vastaavasti: riviliitinnumerot kojetunnukset kojeliitinnumerot ulkoiset johdotukset johtojen tunnusmerkinnät Loppupiirustuksina toimitetaan: pääkaavio piirikaaviot johdotuskaaviot tai kytkentätaulukot kokoonpanokuvat kojeluettelot käyttö- ja huolto-ohjeet. Järjestelmän sisältö ja laajuus 400 VAC pääsähkönjakelua ei tule. Asentaminen Asennuksen valmistuttua merkitään johdot ja tarvikkeet kohdan 'H065 Merkinnät ja merkintätarvikkeet mukaisesti. Kilpien ja kirjainten koon ja tekstien osalta noudatetaan korttia ST Asennukset tehdään siten, että keskukset eivät joudu tarpeettomasti alttiiksi pölyn tai kosteuden vaikutukselle.

15 Finnish Consulting Group Oy Sähköselostus 12 Järjestelmän N- ja PE- johtimen välinen eristystila tarkistetaan ja mitataan ennen käyttöönottotoimenpiteiden suorittamista. H2021 0,4 kv- liittymisjohdot Liittymisjohdot asennetaan energialaitoksen muuntamolta pääkeskuksiin (tievalaistuskeskukseen). Liittymisjohdot ovat AXMK 4x70S. H2022 Muuntajien ja pääkeskusten väliset yhteydet Muuntamolta pääkeskuksille asennetaan maahan kohdan H2021 mukaiset kaapelit muiden tievalaistus- ja aluekaapeleiden viereen sähkölaitoksen vaatimalla tavalla suojattuna. H2023 Pääkeskukset Tievalaistuksen kotelokeskuksiin järjestetään kaapeleille riittävät liitäntätilat. Pääkeskuksien varusteet on esitetty pääkeskuskaaviossa. Keskus on valmistettava standardin SFS-EN mukaan. Keskukset asennetaan katujakokaappeihin, joka asennetaan maahan kaivettavalla puukehikolla pääkaavion kuvan mukaisesti. Keskusta koskevat tarkemmat tiedot ilmenevät keskuksen pääkaaviosta. H2026 Maadoitukset ja potentiaalintasaukset Yleiskuvaus Urakoitsija merkitsee asentamiensa maadoituskaapelien paikat asemapiirustukseen. Asentaminen Tievalaistuskeskuksille asennetaan 2 x 25 m maadoituselektrodit (16 mm² kuparijohdinta). Maahan asennetaan maadoituselektrodit (25 m 16 mm² kuparijohdinta kaivantoon) asemapiirrokseen merkityiltä valaisinpylväiltä. Maadoituselektrodit asennetaan siten, että ne ovat hyvässä johtavassa yhteydessä sitä ympäröivään maahan. Tarvittaessa maa tiivistetään elektrodin ympärillä. Maadoituselektrodin jatkokset ja haaroitukset tehdään luotettavin puristus-, hitsaus- tai kovajuotosliitoksin tai muulla vastaavalla tavalla. Puristusliitoksissa käytetään aina kahta liitintä/liitos. Maadoituselektrodi liitetään valaisinpylväskalusteen PE-liittimeen H20261 Ukkossuojaus Ylijännitesuojaus toteutetaan tilanvarauksina keskuskaavion mukaisesti.

16 Finnish Consulting Group Oy Sähköselostus 13 H5 H501 VALAISIMET, KOJEET JA LAITTEET Yleisvalaistusjärjestelmät Yleiskuvaus Alueelle hankitaan ja asennetaan valaisinpylväät valaisimineen asemapiirroksen mukaisesti. Pylväiden tarkempi sijoitus on tarkistettava työmaalla. Tievalaistusluokka on AL4b. Jalustojen pystytys kuuluu maansiirtourakkaan. Pylväiden pystytys kuuluu sähköurakkaan. Jalusta- ja valaisinpylväsmallit on esitetty valaisinluettelossa. Valaisinpylväät sijoitetaan pääsääntöisesti tonttien välisen rajan kohdalle n. 0,4 m katualueen rajasta, tällöin pylväs ei tule tonttiliittymien kohdalle. Ilveskaarteessa valaisinpylväät asennetaan 1,2 m päähän katualueen rajasta. Rietoontiellä, Pyynpolulla, Teerenkujalla, Metsonkujalla ja Riekonkaarteella valaisinpylväät asennetaan 2m päähän katualueen rajasta ojan toiselle puolelle. H5011 Valaisimet Valaisinmallit on esitetty valaisinluettelossa. Valaisimissa käytetään elektronisia liitäntälaitteita ja ne ovat kompensoituja. Jalusta-, pylväs, valaisin- ja lamppumallieja ei saa muuttaa ilman rakennuttajan lupaa. Hyväksymistä varten tarvittavan teknisen aineiston toimittaminen sisältyy urakkaan. H5012 Valonlähteet Lamppuina käytetään Philips Master CosmoWhite CPO-TW lamppuja. Valaisimet hankitaan lamppuineen. H5013 Kaapelointi ja johdotukset Valaisinpylväskalusteelta asennetaan kaapeli MMJ 3x2,5S ylös valaisimelle. Jalustojen pystytys kuuluu maansiirtourakkaan. Pylväiden pystytys kuuluu sähköurakkaan. Runkokaapelina käytetään AMCMK 3x35+16 maakaapelia. H5014 Valaisinpylväät ja jalustat Jalusta- ja valaisinpylväsmallit on esitetty valaisinluettelossa.
