1 A0 A00 A001 A01 Työkeskus Kipinä, Ylivieska KIINTEISTÖHALLINTO YLEISTIEDOT KOHTEESTA Rakennuskohde ja sen sijainti Kohteen nimi: Työkeskus Kipinä Osoite: Suopellontie Ylivieska Uudisrakennus HALLINTO JA OHJAUS Rakennuttaja Ylivieskan kaupunki Kyöstintie Ylivieska puh. (08) fax (08) Unto Koskinen, Rakennuspäällikkö Sähköposti: unto.koskinen@ylivieska.fi Käyttäjä Hilkka Vuolteenaho, Palveluohjaaja/Kehitysvammaisten työ-ja päivätoiminta Sähköposti: hilkka.vuolteenaho@kalliopp.fi 1/18 B021 B022 B02 SUUNNITTELU Arkkitehtisuunnittelu Nimi: Arkkitehtitoimisto Jorma Paloranta Oy Osoite: Kyöstintie 29, Ylivieska Puhelin: (08) Yhteyshenkilö: Kimmo Heikkilä, Sähköposti: kimmo.heikkila@paloranta.fi Rakennesuunnittelu Nimi: Osoite: Puhelin: (08) Fax: (08) Suunnittelu Laukka Oy Toripiha 1, Nivala Yhdyshenkilö: Jouko Suutari, Sähköposti: jouko.suutari@rakenne.fi

2 B023 B024 B028 Työkeskus Kipinä, Ylivieska LVI - suunnittelu Nimi: Osoite: Puhelin: (08) Fax: (08) Insinööritoimisto Eero Jaatinen Oy Urheilutie 49, Haapavesi Yhteyshenkilö: Eero Jaatinen, Sähköposti: eero.jaatinen@ejoy.fi Sähkösuunnittelu Nimi: Sähköinsinööritoimisto Ratex Oy Osoite: Pitkänsillankatu 20B, Kokkola Puhelin: Yhdyshenkilö: Olga Delgado Sähköposti: olga.siermala@gmail.com Kopiointi ja ATK Urakoitsijoiden laatimien työ-, ja loppupiirustusten ja urakoitsijan toimittamien käyttöohjeiden kopiointikulut sisältyvät urakkaan. 2/18 B03 B032 B033 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN Sähkölaitos Kiinteistö liitetään Herrfors Oy :n pienjänniteverkkoon. Telelaitos Kiinteistö liitetään Elisa Oy:n verkkoon. B06 LIITTYMISMAKSUT Rakennuttaja suorittaa tarvittavat liittymismaksut suoraan ao. laitokselle. Sähköliittymä Uusi sähköliittymä piirustuksien mukaan. Puhelinliittymä Uusi valokuituliittymä piirustuksien mukaan. H0 H01 KOHDEKOHTAISET SUORITUSOHJEET URAKAN LAAJUUS Rakennuskohde : Työkeskus Kipinä, uudisrakennus. Urakka on urakkarajaliitteessä ja tässä sähköselostuksessa rajattu, ja se käsittää sähköselostuksessa mainittujen järjestelmien hankinnat ja työt. Tässä sähköselostuksessa urakka tarkoittaa sähköurakkaa ja sähköurakoitsijasta käytetään lyhennettä urakoitsija.

3 H011 Työkeskus Kipinä, Ylivieska Suoritusvelvollisuus uusittavien ja uusien asennusten osalta 3/18 Urakka sisältää kaikkien urakkarajaliitteessä, sähköselostuksessa ja piirustuksissa esitettyjen sähkölaitteiden ja järjestelmien hankinnat ja asennukset täyteen käyttökuntoon, ellei toisin ole määritelty. Rakennuksen sähkö- ja telejärjestelmät rakennetaan normaaleja asennustapoja ja menetelmiä käyttäen. Asennuksissa noudatetaan standardin SFS 6000 sähköturvallisuutta koskevia ohjeita. H013 Urakoitsijoiden väliset työt ja velvoitteet Urakkarajaliitteen ja urakkaohjelman mukaisesti. H03 SÄADÖSPERUSTEISET TARKASTUKSET Rakennuttajan tarkastukset Asennetun laitoksen tulee olla viranomaisten vaatimusten mukainen. Viranomaisiin pidetään yhteyttä ja hyväksytetään säännösten mukaisesti käytetyt laitteet ja asennettu laitos. Urakoitsija on velvollinen osallistumaan kaikkiin tarkastuksiin urakkaan kuuluvana. Viranomaisten suorittamat tarkastukset on oltava hyväksytysti toimitettu ennen rakennuttajan vastaanottotarkastusta. Käyttöönottotarkastukset Urakoitsija suorittaa itse sähköasennusten käyttöönottotarkastuksen ja luovuttaa pöytäkirjan rakennuttajalle mittauspöytäkirjoineen. Varmennustarkastukset Kolmas osapuoli suorittaa varmennustarkastuksen. Tarkastusmaksut kuuluvat urakkaan, urakoitsijasta johtuvista syistä suoritetut uusintatarkastukset mukaan lukien. Tarkastuspöytäkirjat luovutetaan rakennuttajalle. Muut tarkastukset Urakoitsija tarkastuttaa merkki ja turvavalaistus-, paloilmoitin- ja savunpoistojärjestelmän suunnitelmat paloviranomaiselta ennen rakennusaikaisten toteutuspiirustusten laatimista. H04 VASTAANOTTO Toimintakokeet Kaikille sähköteknisille järjestelmille on tehtävä toimintakoe. Yksinkertaisimmillaan toimintakoe on valmiiksi kytketyn laitteiston toiminnan kokeilu käyttöpaikalla. Monimutkaisille järjestelmille tehdään ennalta suunniteltu ja ajoitettu toimintakoe, jossa ovat läsnä : - rakennuttajan edustaja - laitteiston tuleva hoitaja tai käytönjohtaja - sähköurakoitsija - alaurakoitsijat Toimintakokeista ja koekäytöstä laaditaan pöytäkirjat. Kojekäyttö Lvi-laitteille suoritetaan koekäyttö. Sähköurakoitsija on velvollinen osallistumaan myös lvi ja säätölaitteiden toimintakokeisiin ja koekäyttöihin.

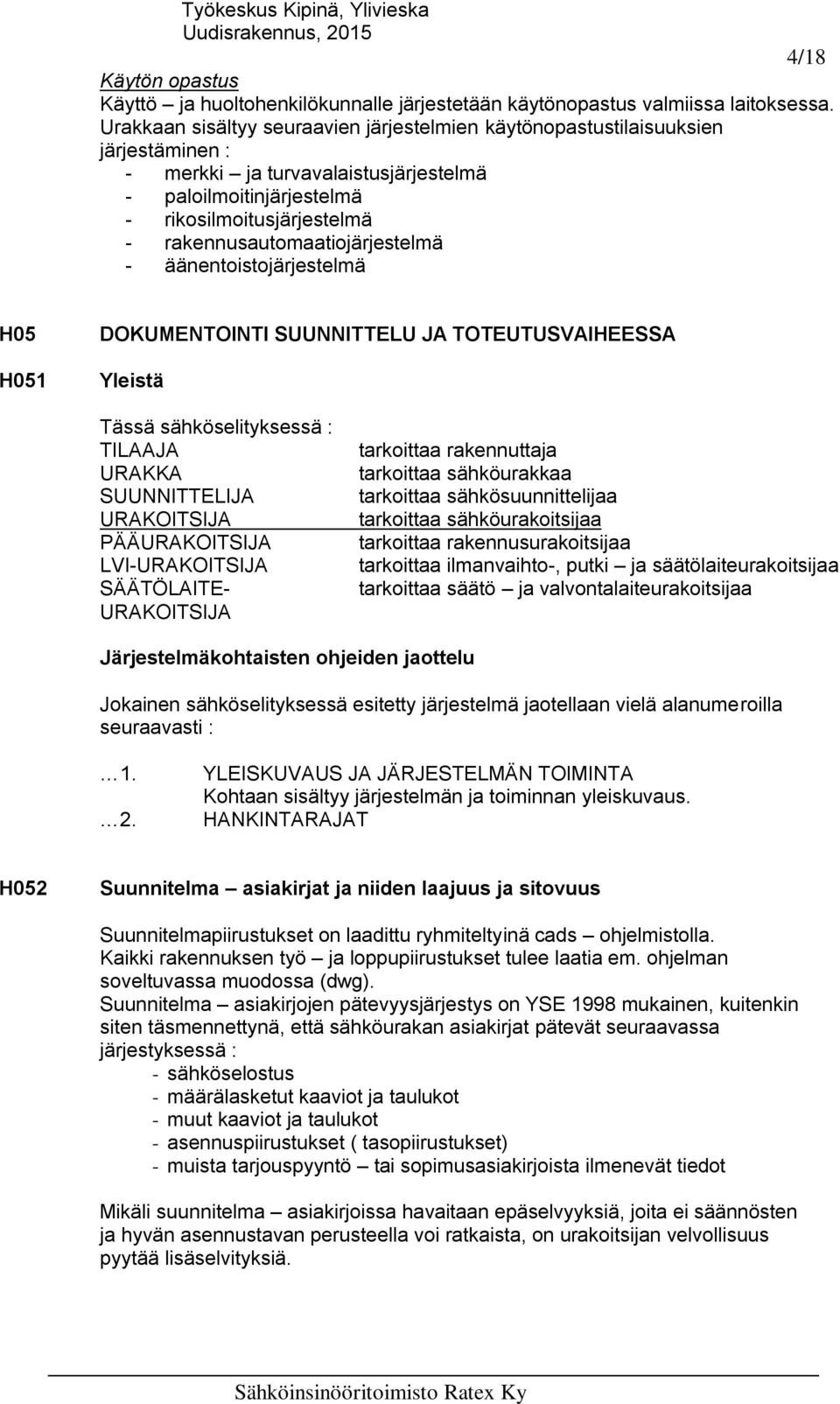

4 4/18 Käytön opastus Käyttö ja huoltohenkilökunnalle järjestetään käytönopastus valmiissa laitoksessa. Urakkaan sisältyy seuraavien järjestelmien käytönopastustilaisuuksien järjestäminen : - merkki ja turvavalaistusjärjestelmä - paloilmoitinjärjestelmä - rikosilmoitusjärjestelmä - rakennusautomaatiojärjestelmä - äänentoistojärjestelmä H05 H051 DOKUMENTOINTI SUUNNITTELU JA TOTEUTUSVAIHEESSA Yleistä Tässä sähköselityksessä : TILAAJA URAKKA SUUNNITTELIJA URAKOITSIJA PÄÄURAKOITSIJA LVI-URAKOITSIJA SÄÄTÖLAITE- URAKOITSIJA tarkoittaa rakennuttaja tarkoittaa sähköurakkaa tarkoittaa sähkösuunnittelijaa tarkoittaa sähköurakoitsijaa tarkoittaa rakennusurakoitsijaa tarkoittaa ilmanvaihto-, putki ja säätölaiteurakoitsijaa tarkoittaa säätö ja valvontalaiteurakoitsijaa Järjestelmäkohtaisten ohjeiden jaottelu Jokainen sähköselityksessä esitetty järjestelmä jaotellaan vielä alanumeroilla seuraavasti : YLEISKUVAUS JA JÄRJESTELMÄN TOIMINTA Kohtaan sisältyy järjestelmän ja toiminnan yleiskuvaus. HANKINTARAJAT H052 Suunnitelma asiakirjat ja niiden laajuus ja sitovuus Suunnitelmapiirustukset on laadittu ryhmiteltyinä cads ohjelmistolla. Kaikki rakennuksen työ ja loppupiirustukset tulee laatia em. ohjelman soveltuvassa muodossa (dwg). Suunnitelma asiakirjojen pätevyysjärjestys on YSE 1998 mukainen, kuitenkin siten täsmennettynä, että sähköurakan asiakirjat pätevät seuraavassa järjestyksessä : - sähköselostus - määrälasketut kaaviot ja taulukot - muut kaaviot ja taulukot - asennuspiirustukset ( tasopiirustukset) - muista tarjouspyyntö tai sopimusasiakirjoista ilmenevät tiedot Mikäli suunnitelma asiakirjoissa havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan velvollisuus pyytää lisäselvityksiä.

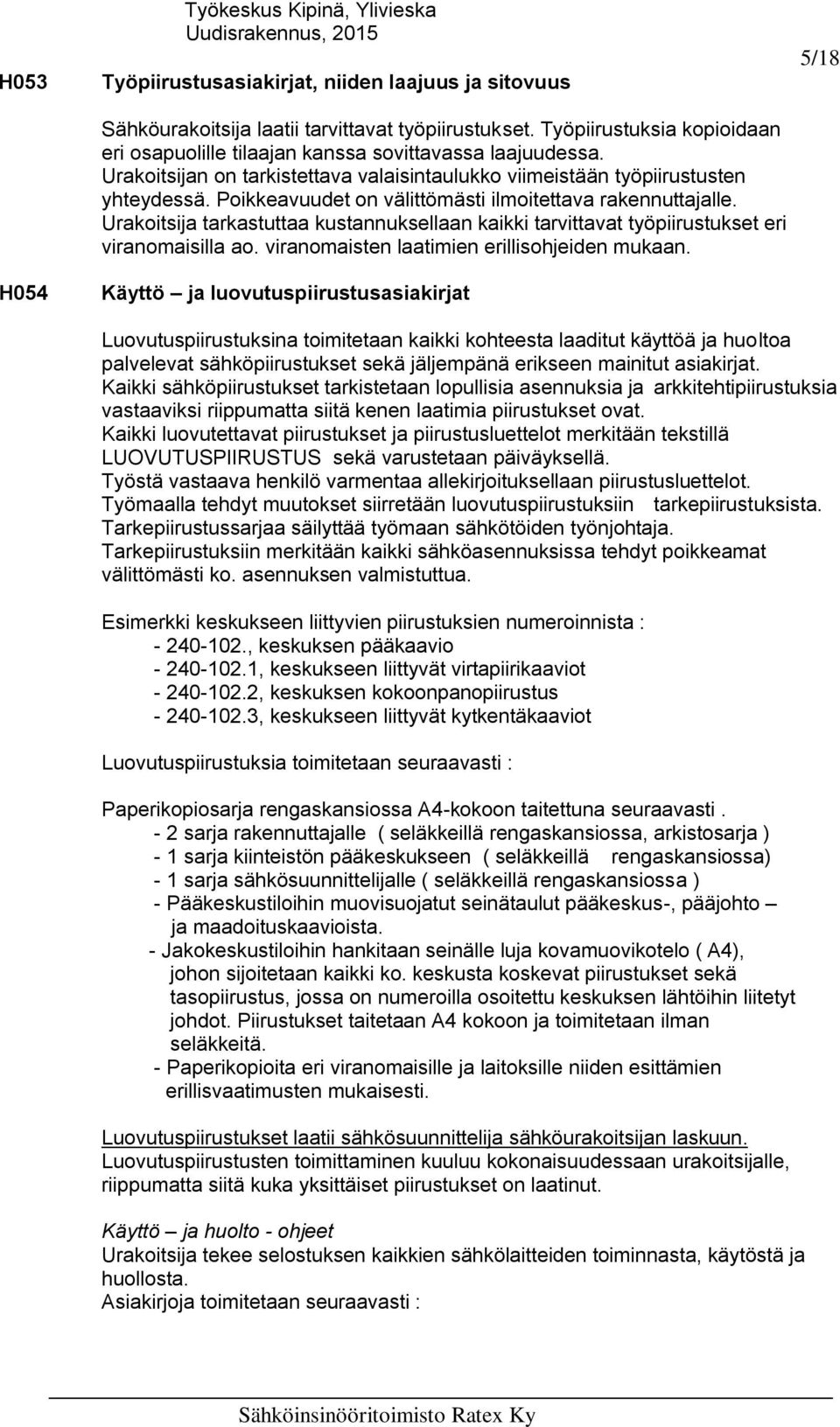

5 H053 H054 Työkeskus Kipinä, Ylivieska Työpiirustusasiakirjat, niiden laajuus ja sitovuus Sähköurakoitsija laatii tarvittavat työpiirustukset. Työpiirustuksia kopioidaan eri osapuolille tilaajan kanssa sovittavassa laajuudessa. Urakoitsijan on tarkistettava valaisintaulukko viimeistään työpiirustusten yhteydessä. Poikkeavuudet on välittömästi ilmoitettava rakennuttajalle. Urakoitsija tarkastuttaa kustannuksellaan kaikki tarvittavat työpiirustukset eri viranomaisilla ao. viranomaisten laatimien erillisohjeiden mukaan. Käyttö ja luovutuspiirustusasiakirjat 5/18 Luovutuspiirustuksina toimitetaan kaikki kohteesta laaditut käyttöä ja huoltoa palvelevat sähköpiirustukset sekä jäljempänä erikseen mainitut asiakirjat. Kaikki sähköpiirustukset tarkistetaan lopullisia asennuksia ja arkkitehtipiirustuksia vastaaviksi riippumatta siitä kenen laatimia piirustukset ovat. Kaikki luovutettavat piirustukset ja piirustusluettelot merkitään tekstillä LUOVUTUSPIIRUSTUS sekä varustetaan päiväyksellä. Työstä vastaava henkilö varmentaa allekirjoituksellaan piirustusluettelot. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkepiirustussarjaa säilyttää työmaan sähkötöiden työnjohtaja. Tarkepiirustuksiin merkitään kaikki sähköasennuksissa tehdyt poikkeamat välittömästi ko. asennuksen valmistuttua. Esimerkki keskukseen liittyvien piirustuksien numeroinnista : , keskuksen pääkaavio , keskukseen liittyvät virtapiirikaaviot , keskuksen kokoonpanopiirustus , keskukseen liittyvät kytkentäkaaviot Luovutuspiirustuksia toimitetaan seuraavasti : Paperikopiosarja rengaskansiossa A4-kokoon taitettuna seuraavasti. - 2 sarja rakennuttajalle ( seläkkeillä rengaskansiossa, arkistosarja ) - 1 sarja kiinteistön pääkeskukseen ( seläkkeillä rengaskansiossa) - 1 sarja sähkösuunnittelijalle ( seläkkeillä rengaskansiossa ) - Pääkeskustiloihin muovisuojatut seinätaulut pääkeskus-, pääjohto ja maadoituskaavioista. - Jakokeskustiloihin hankitaan seinälle luja kovamuovikotelo ( A4), johon sijoitetaan kaikki ko. keskusta koskevat piirustukset sekä tasopiirustus, jossa on numeroilla osoitettu keskuksen lähtöihin liitetyt johdot. Piirustukset taitetaan A4 kokoon ja toimitetaan ilman seläkkeitä. - Paperikopioita eri viranomaisille ja laitoksille niiden esittämien erillisvaatimusten mukaisesti. Luovutuspiirustukset laatii sähkösuunnittelija sähköurakoitsijan laskuun. Luovutuspiirustusten toimittaminen kuuluu kokonaisuudessaan urakoitsijalle, riippumatta siitä kuka yksittäiset piirustukset on laatinut. Käyttö ja huolto - ohjeet Urakoitsija tekee selostuksen kaikkien sähkölaitteiden toiminnasta, käytöstä ja huollosta. Asiakirjoja toimitetaan seuraavasti :

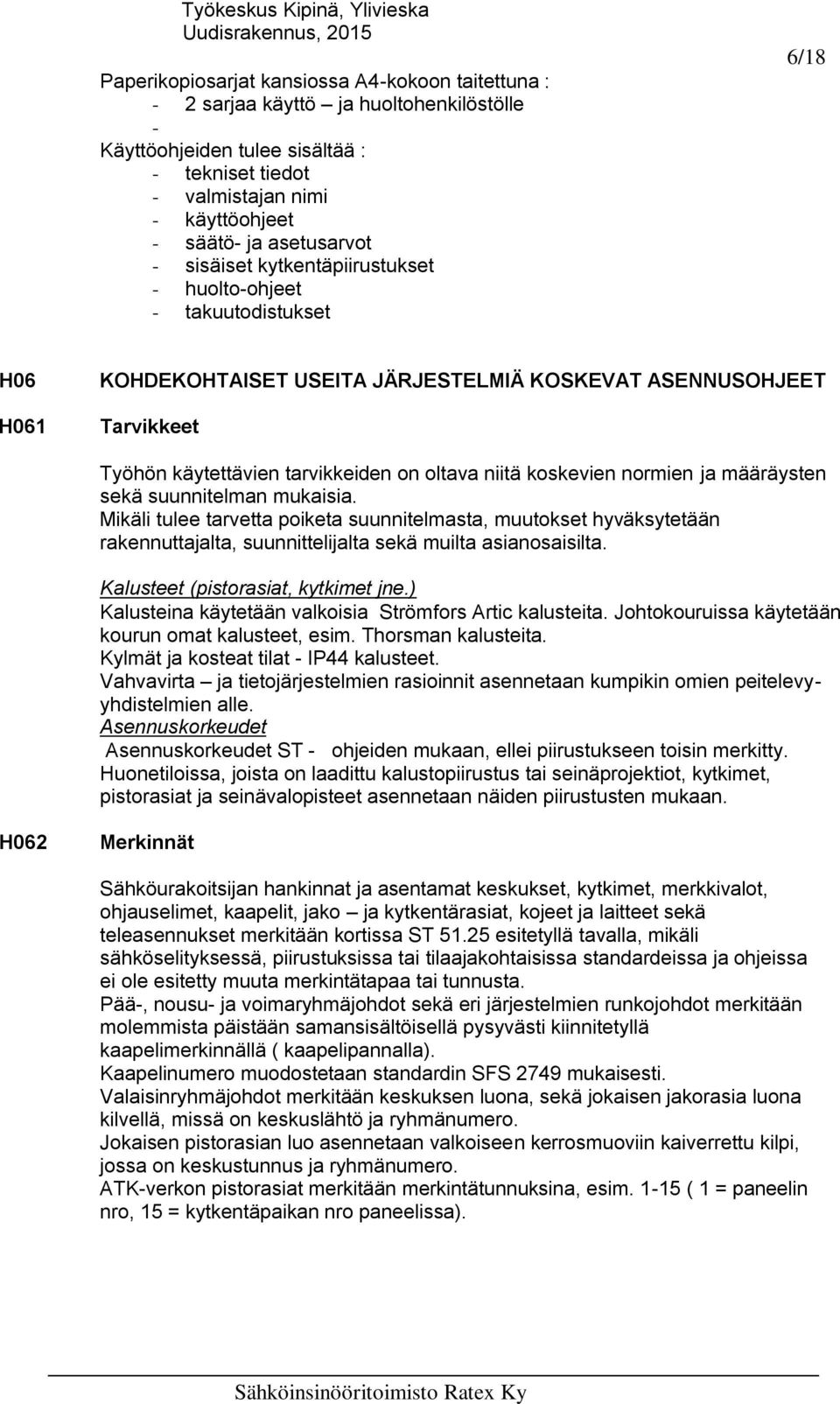

6 Paperikopiosarjat kansiossa A4-kokoon taitettuna : - 2 sarjaa käyttö ja huoltohenkilöstölle - Käyttöohjeiden tulee sisältää : - tekniset tiedot - valmistajan nimi - käyttöohjeet - säätö- ja asetusarvot - sisäiset kytkentäpiirustukset - huolto-ohjeet - takuutodistukset 6/18 H06 H061 KOHDEKOHTAISET USEITA JÄRJESTELMIÄ KOSKEVAT ASENNUSOHJEET Tarvikkeet Työhön käytettävien tarvikkeiden on oltava niitä koskevien normien ja määräysten sekä suunnitelman mukaisia. Mikäli tulee tarvetta poiketa suunnitelmasta, muutokset hyväksytetään rakennuttajalta, suunnittelijalta sekä muilta asianosaisilta. Kalusteet (pistorasiat, kytkimet jne.) Kalusteina käytetään valkoisia Strömfors Artic kalusteita. Johtokouruissa käytetään kourun omat kalusteet, esim. Thorsman kalusteita. Kylmät ja kosteat tilat - IP44 kalusteet. Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Asennuskorkeudet Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty. Huonetiloissa, joista on laadittu kalustopiirustus tai seinäprojektiot, kytkimet, pistorasiat ja seinävalopisteet asennetaan näiden piirustusten mukaan. H062 Merkinnät Sähköurakoitsijan hankinnat ja asentamat keskukset, kytkimet, merkkivalot, ohjauselimet, kaapelit, jako ja kytkentärasiat, kojeet ja laitteet sekä teleasennukset merkitään kortissa ST esitetyllä tavalla, mikäli sähköselityksessä, piirustuksissa tai tilaajakohtaisissa standardeissa ja ohjeissa ei ole esitetty muuta merkintätapaa tai tunnusta. Pää-, nousu- ja voimaryhmäjohdot sekä eri järjestelmien runkojohdot merkitään molemmista päistään samansisältöisellä pysyvästi kiinnitetyllä kaapelimerkinnällä ( kaapelipannalla). Kaapelinumero muodostetaan standardin SFS 2749 mukaisesti. Valaisinryhmäjohdot merkitään keskuksen luona, sekä jokaisen jakorasia luona kilvellä, missä on keskuslähtö ja ryhmänumero. Jokaisen pistorasian luo asennetaan valkoiseen kerrosmuoviin kaiverrettu kilpi, jossa on keskustunnus ja ryhmänumero. ATK-verkon pistorasiat merkitään merkintätunnuksina, esim ( 1 = paneelin nro, 15 = kytkentäpaikan nro paneelissa).

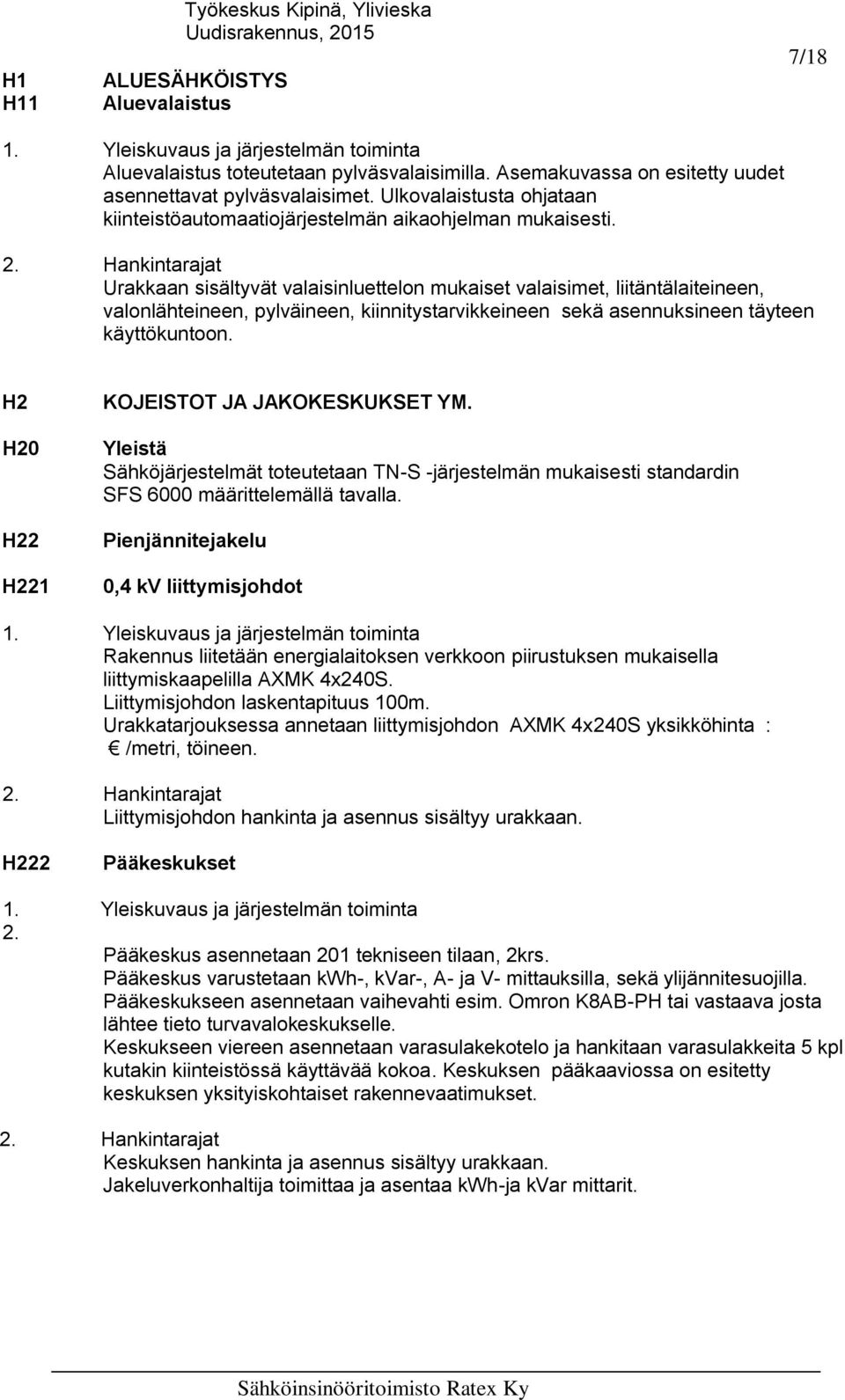

7 H1 H11 Työkeskus Kipinä, Ylivieska ALUESÄHKÖISTYS Aluevalaistus 7/18 Aluevalaistus toteutetaan pylväsvalaisimilla. Asemakuvassa on esitetty uudet asennettavat pylväsvalaisimet. Ulkovalaistusta ohjataan kiinteistöautomaatiojärjestelmän aikaohjelman mukaisesti. Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, pylväineen, kiinnitystarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H2 H20 H22 H221 KOJEISTOT JA JAKOKESKUKSET YM. Yleistä Sähköjärjestelmät toteutetaan TN-S -järjestelmän mukaisesti standardin SFS 6000 määrittelemällä tavalla. Pienjännitejakelu 0,4 kv liittymisjohdot Rakennus liitetään energialaitoksen verkkoon piirustuksen mukaisella liittymiskaapelilla AXMK 4x240S. Liittymisjohdon laskentapituus 100m. Urakkatarjouksessa annetaan liittymisjohdon AXMK 4x240S yksikköhinta : /metri, töineen. Liittymisjohdon hankinta ja asennus sisältyy urakkaan. H222 Pääkeskukset 2. Pääkeskus asennetaan 201 tekniseen tilaan, 2krs. Pääkeskus varustetaan kwh-, kvar-, A- ja V- mittauksilla, sekä ylijännitesuojilla. Pääkeskukseen asennetaan vaihevahti esim. Omron K8AB-PH tai vastaava josta lähtee tieto turvavalokeskukselle. Keskukseen viereen asennetaan varasulakekotelo ja hankitaan varasulakkeita 5 kpl kutakin kiinteistössä käyttävää kokoa. Keskuksen pääkaaviossa on esitetty keskuksen yksityiskohtaiset rakennevaatimukset. Keskuksen hankinta ja asennus sisältyy urakkaan. Jakeluverkonhaltija toimittaa ja asentaa kwh-ja kvar mittarit.

8 H223 Muut keskukset Ryhmäkeskukset Työkeskus Kipinä, Ylivieska 8/18 Rakennuksiin asennetaan piirustuksen mukaiset ryhmäkeskukset RK11, RK12, RK13, RK-IV. Kaikissa ryhmäkeskuksissa 4-napainen pääkytkin. Ryhmäkeskuksiin RK11, RK12, RK13 asennetaan vaihevahti esim. Omron K8AB- PH tai vastaava josta lähtee tieto turvavalokeskukselle. Keskuksien pääkaavioissa on esitetty keskuksien yksityiskohtaiset rakennevaatimukset. Keskuksien hankinta ja asennus sisältyy urakkaan. Nykyisten keskuksien purkutyöt sisältyvät urakkaan. H23 Maadoitukset ja potentiaalintasaukset Maadoitukset ja potentiaalitasaukset toteutetaan SFS 6000 mukaisesti. Suojajohtimien ja potentiaalitasausjohtimien jatkuvuutta on testattava A2-94 kohdan mukaisesti. Päämaadoituskisko MEB asennetaan pääkeskuksen yhteyteen. Maadoituselektrodina käytetään Cu köysi CU35. Ryhmäkeskuksen RK11 yhteyteen ja tekniseen tilaan 136 asennetaan piirustuksien mukaiset potentiaalintasauskiskot EB1, EB2. Maadoitukseen ja potentiaalitasaukseen liittyvät laitteet ja keskukset on esitetty maadoituskaaviossa. Urakkaan sisältyvät piirustuksen mukaiset maadoitukset ja potentiaalintasaukset. H24 Kompensointi Uusi 43,8 kvar kompensointiparisto asennetaan pääkeskuksen yhteyteen. Pariston tyyppi on esitetty piirustuksessa. Pariston hankinta ja asennus sisältyy urakkaan. H3 H31 JOHTOTIET Kaapelihyllyt Rakennukseen asennetaan piirustuksiin merkityt hyllyt. Teknisissä tiloissa ja alakaton tilassa käytetään tikashyllyt. Näkyvillä osilla, teknisiä tiloja lukuun ottamatta hyllyjen tulee olla valkeaksi maalattuja umpipohjaisia levyhyllyjä. Kaikkien kaapelihyllyjen ja niiden osien tulee olla tehdasvalmisteisia ja tehtaalla valmiiksi pintakäsiteltyä. Palokatkojen kohdalla tulee hyllyt kiinnittää riittävän lähelle läpimenoa. Kaapelit asennetaan oikaistuna hyllylle. Kaikki kaapelitarvikkeet kiinnitetään hyllylle. Hyllytyypit ja sijaintitiedot on esitetty piirustuksessa.

9 9/18 Ennen asennuksien aloittamista urakoitsijan on tarkistettava lopulliset sijoitukset ja korkeudet muiden urakoitsijoiden kanssa huomioiden iv kanavat yms. asennukseen vaikuttavat seikat. Hyllyjen hankinta ja asennus sisältyy urakkaan. H32 Johtokanavat ja sähkölistat Rakennukseen asennetaan piirustuksiin merkityt johtokanavat. Johtokanavissa tulee olla erillinen kanava telekaapeleille. Johtokanavien väri on valkoinen. Tyypit on esitetty piirustuksessa. Pinta-asennuksissa käytetään sähkölistoja. Tele ja vahvavirtayhdistelmät asennetaan eri peitelevyjen alle. Pistorasioita yms. kalusteina käytetään johtokanavaan tarkoitettuja kalusteita. Kaikkien johtokanavien ja niiden osien tulee olla alumiinisia tehdasvalmisteisia ja tehtaalla valmiiksi pintakäsiteltyä. Johtokanavan katkaisut on tehtävä tarkoitukseen sopivalla työkalulla ( esim. sirkkelillä), jolla saadaan siisti ja suora leikkausjälki. Kiinnityksessä tulee käyttää kanavaan kuuluvia kiinnikkeitä ja seinälävistyksessä peitelaippoja. Johtokanavien hankinta ja asennus sisältyy urakkaan. H34 Valaisinripustuskiskot 125 maalaustilaan asennetaan valaisinkiskot, väri valkoinen. Kiskot asennetaan IVkanavien alapuolelle, asennuskorkeus on noin Kiskojen ja niiden osien tulee olla tehdasvalmisteisia ja tehtaalla valmiiksi pintakäsiteltyä. Ennen asennuksien aloittamista urakoitsijan on tarkistettava lopulliset sijoitukset ja korkeudet muiden urakoitsijoiden kanssa huomioiden iv kanavat yms. asennukseen vaikuttavat seikat. Valaisinkiskojen hankinta ja asennus sisältyy urakkaan. H36 Läpiviennit Läpivientikohdissa johdot suojataan putkella mekaanista vaurioitumista vastaan. Kaikki kaapeleiden läpiviennit tiivistetään lävistetyn rakenteen ominaisuuksia vastaaviksi. Paloalueiden väliset läpiviennit tiivistetään palokatkomassalla. Sähköurakoitsijan velvollisuuksiin kuuluvat: Paikalla valettuihin pysty- ja vaakarakenteisiin tulevat 25 mm tai pienemmät reiät tekee reikää tarvitseva urakoitsija, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1. Rakennusurakoitsijan velvollisuuksiin kuuluvat: Rakennusteknisten töiden urakoitsija tekee paikalla valettuihin pysty- ja vaakarakenteisiin tulevat yli 25 mm suuremmat reiät, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1. Kaapeleiden (>50 mm) läpäisyputkien hankinta, asennus ja tiivistys.

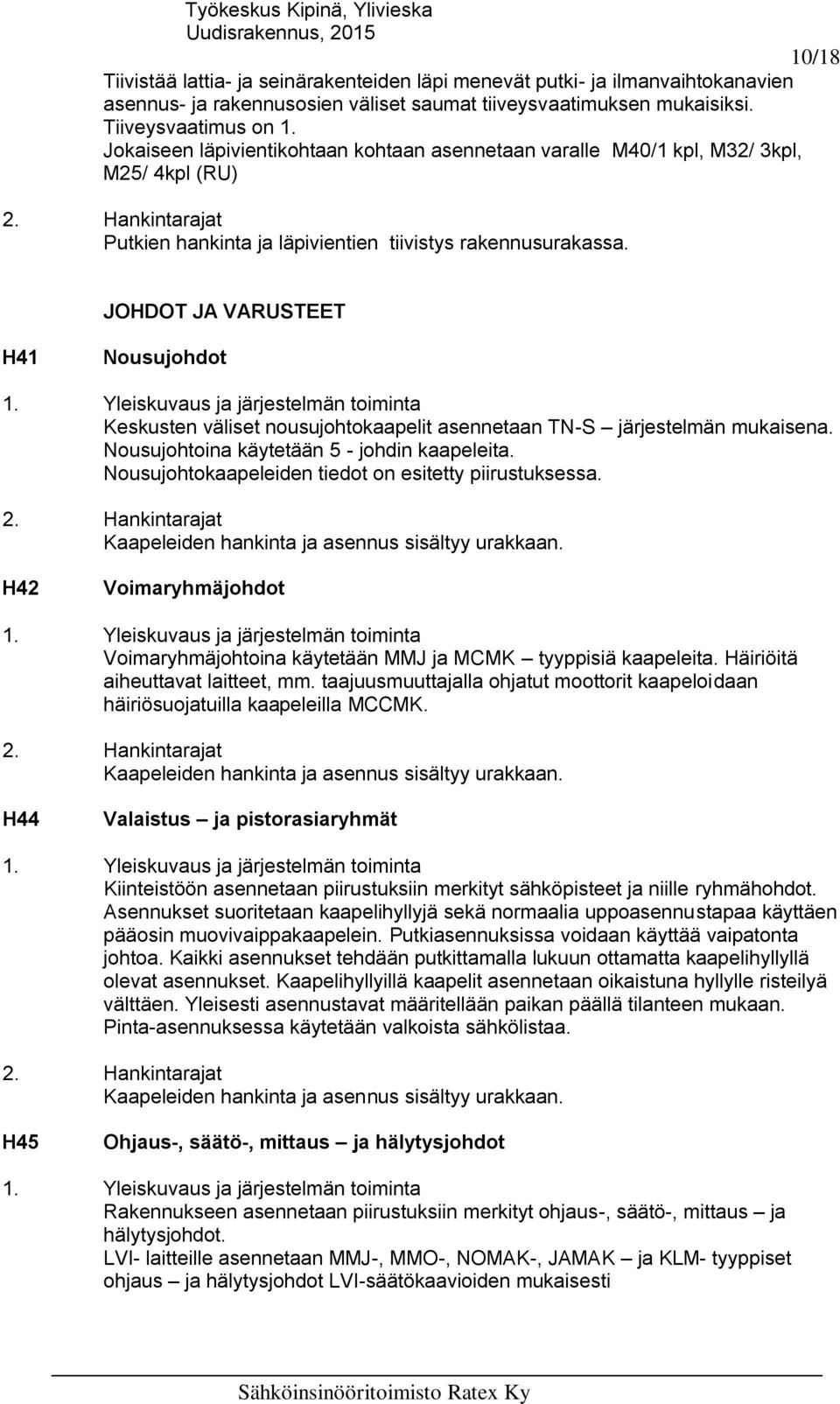

10 Tiivistää lattia- ja seinärakenteiden läpi menevät putki- ja ilmanvaihtokanavien asennus- ja rakennusosien väliset saumat tiiveysvaatimuksen mukaisiksi. Tiiveysvaatimus on 1. Jokaiseen läpivientikohtaan kohtaan asennetaan varalle M40/1 kpl, M32/ 3kpl, M25/ 4kpl (RU) Putkien hankinta ja läpivientien tiivistys rakennusurakassa. 10/18 JOHDOT JA VARUSTEET H41 Nousujohdot Keskusten väliset nousujohtokaapelit asennetaan TN-S järjestelmän mukaisena. Nousujohtoina käytetään 5 - johdin kaapeleita. Nousujohtokaapeleiden tiedot on esitetty piirustuksessa. Kaapeleiden hankinta ja asennus sisältyy urakkaan. H42 Voimaryhmäjohdot Voimaryhmäjohtoina käytetään MMJ ja MCMK tyyppisiä kaapeleita. Häiriöitä aiheuttavat laitteet, mm. taajuusmuuttajalla ohjatut moottorit kaapeloidaan häiriösuojatuilla kaapeleilla MCCMK. Kaapeleiden hankinta ja asennus sisältyy urakkaan. H44 Valaistus ja pistorasiaryhmät Kiinteistöön asennetaan piirustuksiin merkityt sähköpisteet ja niille ryhmähohdot. Asennukset suoritetaan kaapelihyllyjä sekä normaalia uppoasennustapaa käyttäen pääosin muovivaippakaapelein. Putkiasennuksissa voidaan käyttää vaipatonta johtoa. Kaikki asennukset tehdään putkittamalla lukuun ottamatta kaapelihyllyllä olevat asennukset. Kaapelihyllyillä kaapelit asennetaan oikaistuna hyllylle risteilyä välttäen. Yleisesti asennustavat määritellään paikan päällä tilanteen mukaan. Pinta-asennuksessa käytetään valkoista sähkölistaa. Kaapeleiden hankinta ja asennus sisältyy urakkaan. H45 Ohjaus-, säätö-, mittaus ja hälytysjohdot Rakennukseen asennetaan piirustuksiin merkityt ohjaus-, säätö-, mittaus ja hälytysjohdot. LVI- laitteille asennetaan MMJ-, MMO-, NOMAK-, JAMAK ja KLM- tyyppiset ohjaus ja hälytysjohdot LVI-säätökaavioiden mukaisesti

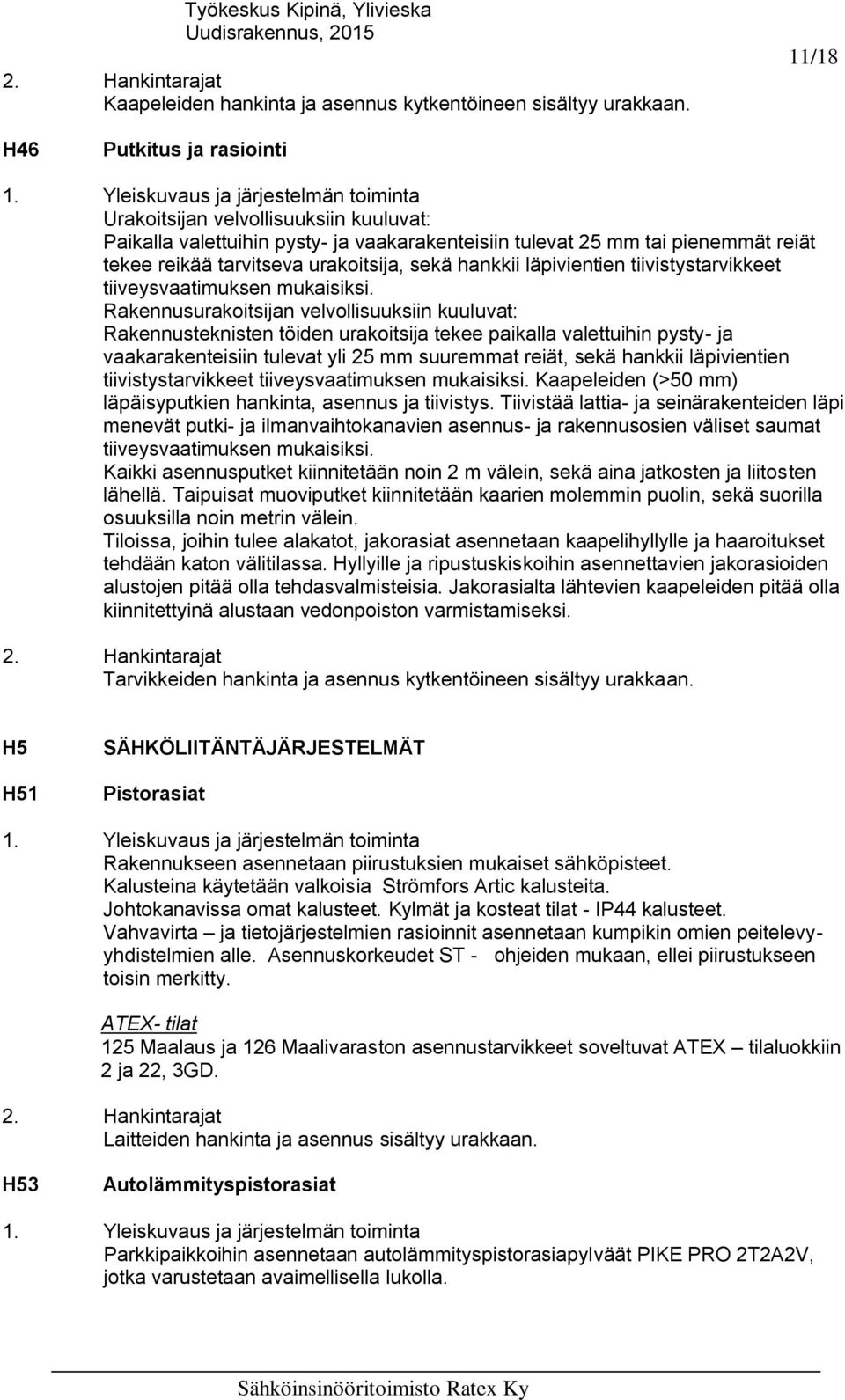

11 Kaapeleiden hankinta ja asennus kytkentöineen sisältyy urakkaan. 11/18 H46 Putkitus ja rasiointi Urakoitsijan velvollisuuksiin kuuluvat: Paikalla valettuihin pysty- ja vaakarakenteisiin tulevat 25 mm tai pienemmät reiät tekee reikää tarvitseva urakoitsija, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Rakennusurakoitsijan velvollisuuksiin kuuluvat: Rakennusteknisten töiden urakoitsija tekee paikalla valettuihin pysty- ja vaakarakenteisiin tulevat yli 25 mm suuremmat reiät, sekä hankkii läpivientien tiivistystarvikkeet tiiveysvaatimuksen mukaisiksi. Kaapeleiden (>50 mm) läpäisyputkien hankinta, asennus ja tiivistys. Tiivistää lattia- ja seinärakenteiden läpi menevät putki- ja ilmanvaihtokanavien asennus- ja rakennusosien väliset saumat tiiveysvaatimuksen mukaisiksi. Kaikki asennusputket kiinnitetään noin 2 m välein, sekä aina jatkosten ja liitosten lähellä. Taipuisat muoviputket kiinnitetään kaarien molemmin puolin, sekä suorilla osuuksilla noin metrin välein. Tiloissa, joihin tulee alakatot, jakorasiat asennetaan kaapelihyllylle ja haaroitukset tehdään katon välitilassa. Hyllyille ja ripustuskiskoihin asennettavien jakorasioiden alustojen pitää olla tehdasvalmisteisia. Jakorasialta lähtevien kaapeleiden pitää olla kiinnitettyinä alustaan vedonpoiston varmistamiseksi. Tarvikkeiden hankinta ja asennus kytkentöineen sisältyy urakkaan. H5 H51 SÄHKÖLIITÄNTÄJÄRJESTELMÄT Pistorasiat Rakennukseen asennetaan piirustuksien mukaiset sähköpisteet. Kalusteina käytetään valkoisia Strömfors Artic kalusteita. Johtokanavissa omat kalusteet. Kylmät ja kosteat tilat - IP44 kalusteet. Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty. ATEX- tilat 125 Maalaus ja 126 Maalivaraston asennustarvikkeet soveltuvat ATEX tilaluokkiin 2 ja 22, 3GD. H53 Autolämmityspistorasiat Parkkipaikkoihin asennetaan autolämmityspistorasiapylväät PIKE PRO 2T2A2V, jotka varustetaan avaimellisella lukolla.

12 12/18 H54 Sisävalaistus Valaisinluettelossa esitetyt valaisimet on numeroitu piirustuksiin valaisinkohtaisesti. Loisteputkien värisävy on Osram 830, ellei piirustuksissa ja taulukoissa toisin mainita. Valaisimet varustetaan pääosin elektronisilla liitäntälaitteilla. Käytävien ja aulatilojen valaisimet sytytetään ja sammutetaan työajan alkaessa ja päättyessä kiinteistöautomaation kautta aika ohjelman mukaisesti, muina aikoina liiketunnistimilla tarpeen mukaan. Inva WC tilojen tilojen valaistusta ohjataan huonekohtaisella liiketunnistimella. Muiden tilojen valaistusta ohjataan manuaalisesti paikallisilla kytkimillä. ATEX- tilat 125 Maalaus ja 126 Maalivaraston valaisimet soveltuvat ATEX tilaluokkiin 2 ja 22, 3GD. Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, kiinnitys- ja ripustustarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H55 Ulkovalaistus Rakennukseen asennetaan piirustuksen mukaiset pylväs- ja katoksien valaisimet. Ulkovalaistuksen ohjauskiinteistöautomaatiojärjestelmän aikaohjelman mukaisesti Urakkaan sisältyvät valaisinluettelon mukaiset valaisimet, liitäntälaiteineen, valonlähteineen, kiinnitystarvikkeineen sekä asennuksineen täyteen käyttökuntoon. H56 Turvavalaistusjärjestelmä 2. Rakennukseen asennetaan piirustuksen mukainen turvavalokeskus. Laitetiedot on esitetty piirustuksissa. Ryhmäkeskuksiin asennetaan vaihevahdit, jotka kaapeloidaan turvavalokeskukselle. Merkki ja turvavalaisimien jakorasiat merkataan tekstillä Merkkivalaistus / Turvavalaistus. Rasioina käytetään silumiinirasiat. Kaapelointi toteutetaan palokestävällä kaapelilla FRH 3x1,5. Turvavalokeskukseen toimitetaan huoltopäiväkirja, johon merkitään laitteiden käyttöönottopäivämäärät ja toimintakoe. Käytöstä vastaavalle huoltomiehelle annetaan käytönopastus. Urakoitsija tarkastuttaa suunnitelman paloilmoitinliikkeellä kustannuksellaan, ennen asennusten aloittamista. Asennukset suoritetaan hyväksytyn suunnitelman mukaisesti.

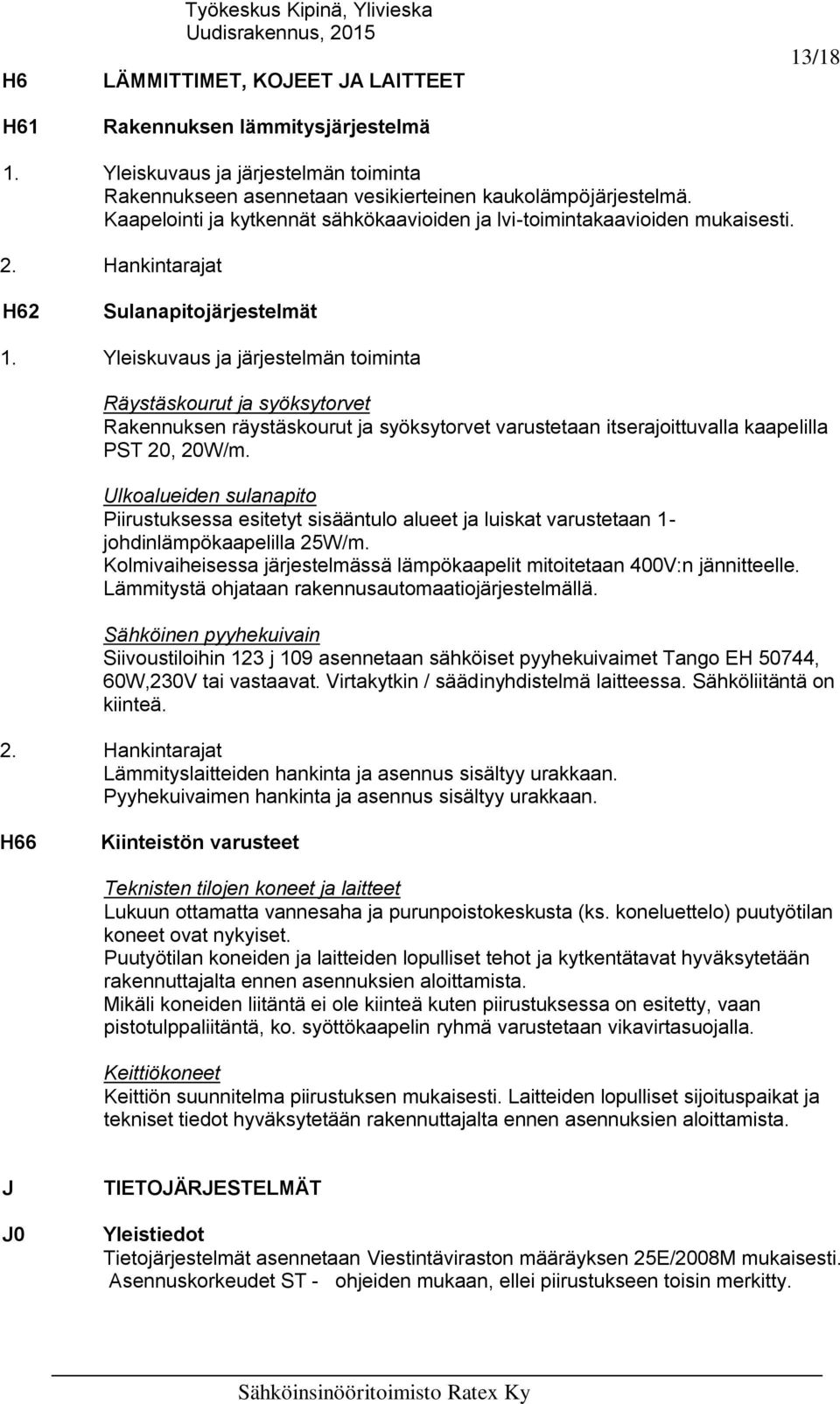

13 H6 H61 Työkeskus Kipinä, Ylivieska LÄMMITTIMET, KOJEET JA LAITTEET Rakennuksen lämmitysjärjestelmä 13/18 Rakennukseen asennetaan vesikierteinen kaukolämpöjärjestelmä. Kaapelointi ja kytkennät sähkökaavioiden ja lvi-toimintakaavioiden mukaisesti. H62 Sulanapitojärjestelmät Räystäskourut ja syöksytorvet Rakennuksen räystäskourut ja syöksytorvet varustetaan itserajoittuvalla kaapelilla PST 20, 20W/m. Ulkoalueiden sulanapito Piirustuksessa esitetyt sisääntulo alueet ja luiskat varustetaan 1- johdinlämpökaapelilla 25W/m. Kolmivaiheisessa järjestelmässä lämpökaapelit mitoitetaan 400V:n jännitteelle. Lämmitystä ohjataan rakennusautomaatiojärjestelmällä. Sähköinen pyyhekuivain Siivoustiloihin 123 j 109 asennetaan sähköiset pyyhekuivaimet Tango EH 50744, 60W,230V tai vastaavat. Virtakytkin / säädinyhdistelmä laitteessa. Sähköliitäntä on kiinteä. Lämmityslaitteiden hankinta ja asennus sisältyy urakkaan. Pyyhekuivaimen hankinta ja asennus sisältyy urakkaan. H66 Kiinteistön varusteet Teknisten tilojen koneet ja laitteet Lukuun ottamatta vannesaha ja purunpoistokeskusta (ks. koneluettelo) puutyötilan koneet ovat nykyiset. Puutyötilan koneiden ja laitteiden lopulliset tehot ja kytkentätavat hyväksytetään rakennuttajalta ennen asennuksien aloittamista. Mikäli koneiden liitäntä ei ole kiinteä kuten piirustuksessa on esitetty, vaan pistotulppaliitäntä, ko. syöttökaapelin ryhmä varustetaan vikavirtasuojalla. Keittiökoneet Keittiön suunnitelma piirustuksen mukaisesti. Laitteiden lopulliset sijoituspaikat ja tekniset tiedot hyväksytetään rakennuttajalta ennen asennuksien aloittamista. J J0 TIETOJÄRJESTELMÄT Yleistiedot Tietojärjestelmät asennetaan Viestintäviraston määräyksen 25E/2008M mukaisesti. Asennuskorkeudet ST - ohjeiden mukaan, ellei piirustukseen toisin merkitty.

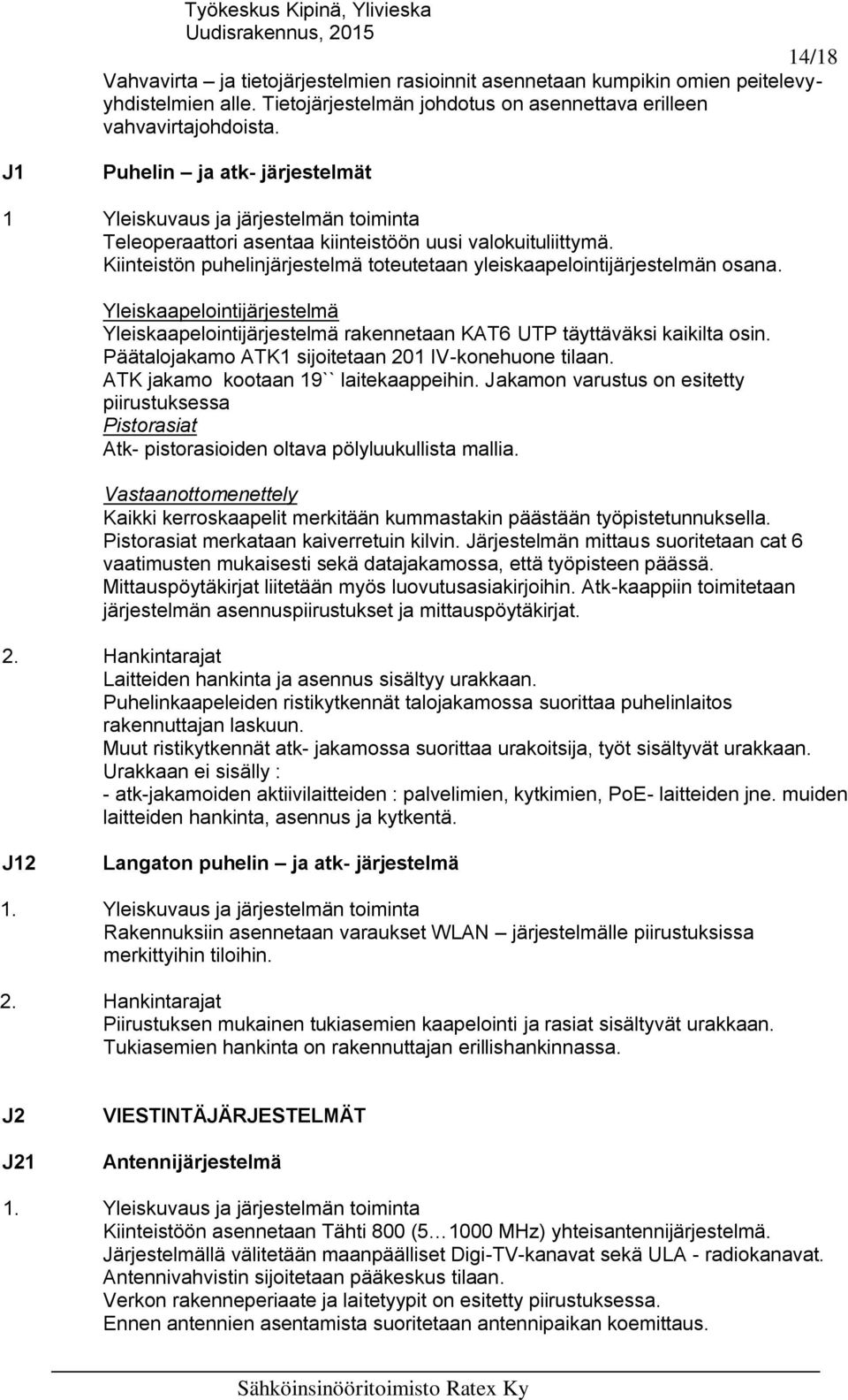

14 Vahvavirta ja tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevyyhdistelmien alle. Tietojärjestelmän johdotus on asennettava erilleen vahvavirtajohdoista. 14/18 J1 Puhelin ja atk- järjestelmät 1 Yleiskuvaus ja järjestelmän toiminta Teleoperaattori asentaa kiinteistöön uusi valokuituliittymä. Kiinteistön puhelinjärjestelmä toteutetaan yleiskaapelointijärjestelmän osana. Yleiskaapelointijärjestelmä Yleiskaapelointijärjestelmä rakennetaan KAT6 UTP täyttäväksi kaikilta osin. Päätalojakamo ATK1 sijoitetaan 201 IV-konehuone tilaan. ATK jakamo kootaan 19`` laitekaappeihin. Jakamon varustus on esitetty piirustuksessa Pistorasiat Atk- pistorasioiden oltava pölyluukullista mallia. Vastaanottomenettely Kaikki kerroskaapelit merkitään kummastakin päästään työpistetunnuksella. Pistorasiat merkataan kaiverretuin kilvin. Järjestelmän mittaus suoritetaan cat 6 vaatimusten mukaisesti sekä datajakamossa, että työpisteen päässä. Mittauspöytäkirjat liitetään myös luovutusasiakirjoihin. Atk-kaappiin toimitetaan järjestelmän asennuspiirustukset ja mittauspöytäkirjat. Puhelinkaapeleiden ristikytkennät talojakamossa suorittaa puhelinlaitos rakennuttajan laskuun. Muut ristikytkennät atk- jakamossa suorittaa urakoitsija, työt sisältyvät urakkaan. Urakkaan ei sisälly : - atk-jakamoiden aktiivilaitteiden : palvelimien, kytkimien, PoE- laitteiden jne. muiden laitteiden hankinta, asennus ja kytkentä. J12 Langaton puhelin ja atk- järjestelmä Rakennuksiin asennetaan varaukset WLAN järjestelmälle piirustuksissa merkittyihin tiloihin. Piirustuksen mukainen tukiasemien kaapelointi ja rasiat sisältyvät urakkaan. Tukiasemien hankinta on rakennuttajan erillishankinnassa. J2 J21 VIESTINTÄJÄRJESTELMÄT Antennijärjestelmä Kiinteistöön asennetaan Tähti 800 ( MHz) yhteisantennijärjestelmä. Järjestelmällä välitetään maanpäälliset Digi-TV-kanavat sekä ULA - radiokanavat. Antennivahvistin sijoitetaan pääkeskus tilaan. Verkon rakenneperiaate ja laitetyypit on esitetty piirustuksessa. Ennen antennien asentamista suoritetaan antennipaikan koemittaus.

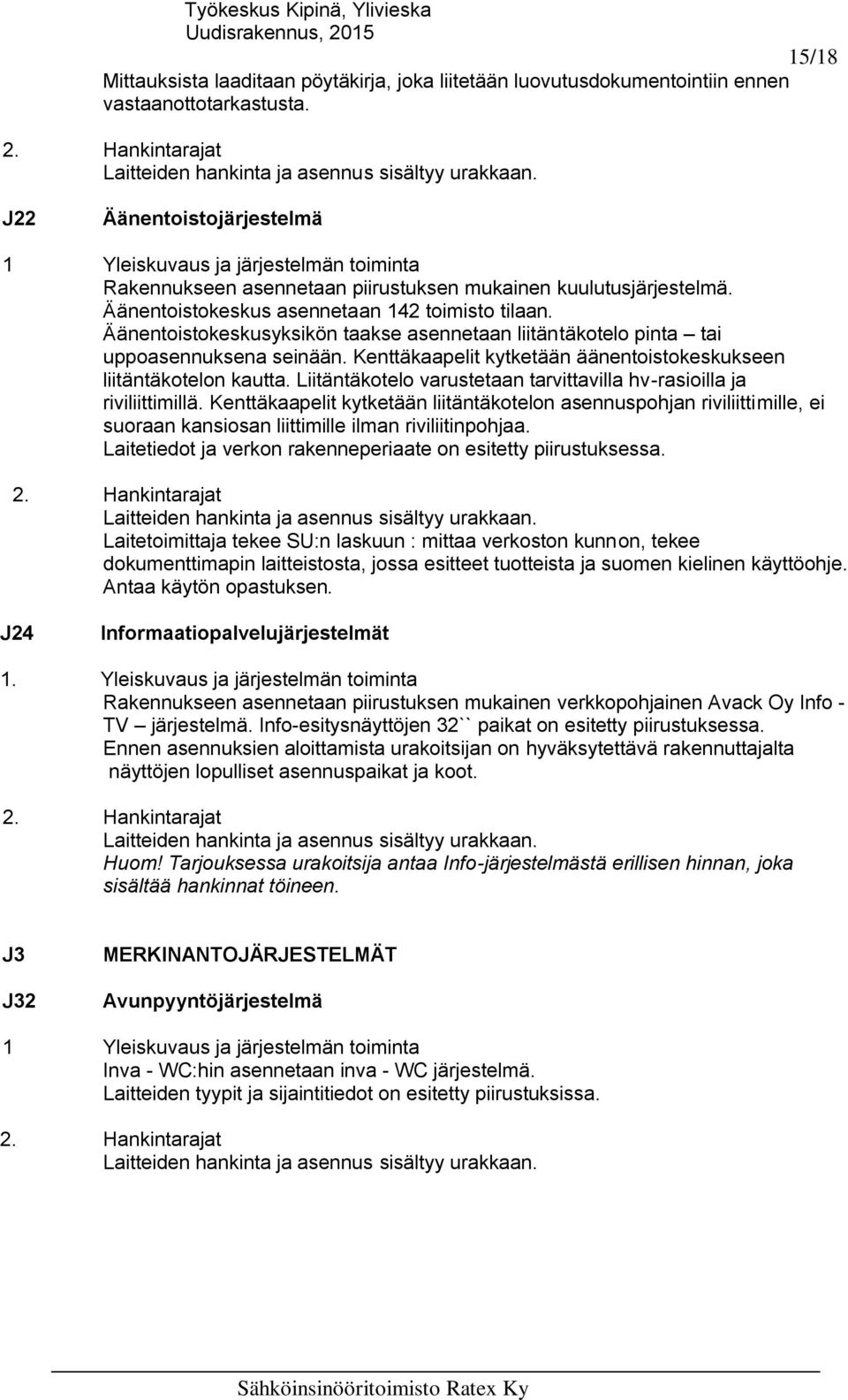

15 Mittauksista laaditaan pöytäkirja, joka liitetään luovutusdokumentointiin ennen vastaanottotarkastusta. 15/18 J22 Äänentoistojärjestelmä 1 Yleiskuvaus ja järjestelmän toiminta Rakennukseen asennetaan piirustuksen mukainen kuulutusjärjestelmä. Äänentoistokeskus asennetaan 142 toimisto tilaan. Äänentoistokeskusyksikön taakse asennetaan liitäntäkotelo pinta tai uppoasennuksena seinään. Kenttäkaapelit kytketään äänentoistokeskukseen liitäntäkotelon kautta. Liitäntäkotelo varustetaan tarvittavilla hv-rasioilla ja riviliittimillä. Kenttäkaapelit kytketään liitäntäkotelon asennuspohjan riviliittimille, ei suoraan kansiosan liittimille ilman riviliitinpohjaa. Laitetiedot ja verkon rakenneperiaate on esitetty piirustuksessa. Laitetoimittaja tekee SU:n laskuun : mittaa verkoston kunnon, tekee dokumenttimapin laitteistosta, jossa esitteet tuotteista ja suomen kielinen käyttöohje. Antaa käytön opastuksen. J24 Informaatiopalvelujärjestelmät Rakennukseen asennetaan piirustuksen mukainen verkkopohjainen Avack Oy Info - TV järjestelmä. Info-esitysnäyttöjen 32`` paikat on esitetty piirustuksessa. Ennen asennuksien aloittamista urakoitsijan on hyväksytettävä rakennuttajalta näyttöjen lopulliset asennuspaikat ja koot. Huom! Tarjouksessa urakoitsija antaa Info-järjestelmästä erillisen hinnan, joka sisältää hankinnat töineen. J3 J32 MERKINANTOJÄRJESTELMÄT Avunpyyntöjärjestelmä 1 Yleiskuvaus ja järjestelmän toiminta Inva - WC:hin asennetaan inva - WC järjestelmä. Laitteiden tyypit ja sijaintitiedot on esitetty piirustuksissa.

16 J4 J42 Työkeskus Kipinä, Ylivieska TURVALLISUUSJÄRJESTELMÄT Kulunvalvontajärjestelmä ja sähköinen lukitus 16/18 Rakennukseen asennetaan Hedsam kulunvalvontajärjestelmä. Kaikki ulko-ovet, sekä piirustuksessa esitetyt sisäovet varustetaan oviohjainkorteilla. Kaikki ulko-ovet liitetään lukituksen valvontaan. Lisäksi piirustuksen mukaiset ovet liitetään lukituksen valvontaan ja ohjaukseen. Ulko-ovet 101 ja 138 varustetaan etälukijoilla. Ulko-ovet 101, 112 ja 138 varustetaan ovikoneistolla. Oviympäristön laitteet kaapeloidaan oviohjainkortille. Oviohjainkortit kaapeloidaan CC-keskittimelle. Kulunvalvontajärjestelmän integraatio rikosilmoitinkeskukseen HHL-32+ toteutetaan CC-keskittimen kautta. Hedsam-CC Cluster Controller keskitin asennetaan 201 IV-konehuoneeseen. Ovien ohjaustoiminnot määritellään järjestelmän palvelimessa. Lisäksi 142 toimistoon asennetaan lukituksen pakko-ohjauspainike, jolla voidaan lukita ja vastaavasti avata halutut ovet. Järjestelmän palvelin ohjelmistoineen sijoitetaan rakennuttajan määräämään paikkaan. Laitteiden tyypit, sijaintitiedot ja kaapelointi on esitetty piirustuksissa. Oviympäristö laitteiden urakkarajat esitetty piirustuksissa. Laitetoimittaja tekee SU:n laskuun : tekee järjestelmän mittaukset ja testaus, tekee dokumenttimapin laitteistosta, jossa esitteet tuotteista ja suomen kielinen käyttöohje. Antaa käytön opastuksen. J43 Rikosilmoitinjärjestelmä Rakennukseen asennetaan rikosilmoitinjärjestelmä. Rikosilmoitinkeskus HHL-32+ asennetaan 201 IV-konehuoneeseen. Kentälle asennetaan MC rikosilmoittimen kytkentärasiat. Jokainen ilmaisin kaapeloidaan kytkentärasiaan omalla kaapelilla (ei ketjutuksia). Tuulikaappeihin 101 ja 138 asennetaan käyttölaitteet ja työaikapäätteet. Laitteiden tyypit, sijaintitiedot ja kaapelointi on esitetty piirustuksissa. Laitetoimittaja tekee SU:n laskuun : tekee järjestelmän mittaukset ja testaus, tekee dokumenttimapin laitteistosta, jossa esitteet tuotteista ja suomen kielinen käyttöohje. Antaa käytön opastuksen. J44 Videovalvontajärjestelmä Rakennukseen asennetaan piirustuksen mukainen uusi IP verkkopohjainen videovalvontajärjestelmä. Kamerat kaapeloidaan ATK jakamoon, johon sijoitetaan myös videotallennin. Tallennin kytketään verkkoon ja tallentimelle annetaan oma IPosoite. Videovalvontaverkko rakennetaan omaksi osaksi. Client ohjelmisto asennetaan rakennuttajan määräämään PC:hen. Laitteiden tyypit ja sijaintitiedot on esitetty piirustuksissa. Laitteiden tyypit ja sijaintitiedot on esitetty piirustuksissa.

17 Laitteiden hankinta ja asennus sisältyy urakkaan, sekä laitteiston mittaukset, testaukset, dokumentointi ja käytön opastus. Huom! Tarjouksessa urakoitsija antaa sisä- ja ulkokameralle erillisen a`hinnan asennuksineen. 17/18 J44 Paloilmoitinjärjestelmä Rakennukseen asennetaan osoitteellinen paloilmoitinjärjestelmä. Paloilmoitin sijoitetaan 101 tuulikaappiin. Paloilmoittimen kokoonpano, sekä laitteiden tyypit ja sijaintitiedot on esitetty piirustuksessa. Ilmaisimet Pääosin käytetään savuilmaisimet. Kosteissa tiloissa käytetään kosteiden tilojen osoitteellisia lämpöilmaisimia. Ulkokatokset valvotaan osoitteellisilla lämpöilmaisilla. Ilmaisimille asennetaan kostean tilan asennusrasiat ja kaapelointiin asennetaan riittävät tippuvesilenkit. Välitilat (alakattojen yläpuoliset ) varustetaan ilmaisimilla. Ilmaisin varustetaan rinnakkaismerkkivalolla. Rinnakkaismerkkivalo asennetaan ilmaisimen lähelle. Hälyttimet Koko kiinteistössä käytetään hälyttiminä osoitteellisia sireeneitä. Ulkotiloihin asennetaan palokellot. Ohjaukset Palotilanteessa ilmastointi pakkopysäytys ilmastoinnin hätä-seis painikkeilla. Ilmastoinnin hätä-seis painikkeet ketjutetaan ja kaapeloidaan suoraan VAK:iin. Ilmoituksensiirto Paloilmoittimen antamat palo- ja vikailmoitukset siirretään välittimellä hätäkeskukseen. Välitin asennetaan paloilmoitinkeskuksen alapuolelle sijoitettavaan kaaviokoteloon FX-MAP. Paloilmoittimesta välitetään seuraavat tiedot kiinteistöautomaatioon: - palo - vika - ennakkovaroitus - huoltoilmoitus Toteutus Toteutuksessa noudatetaan määräystä: Sisäasiainministeriön määräys A:60. Paloilmoittimien hankinta, asennus, käyttöönotto, huolto, ja tarkastus ja aiemmin mainittua suunnittelu- ja asennusohjetta, toteutuspöytäkirjaa sekä valmistajan toimittamia ohjeita. Urakoitsija tarkastuttaa suunnitelman paloilmoitinliikkeellä kustannuksellaan, ennen asennusten aloittamista. Asennukset suoritetaan hyväksytyn suunnitelman mukaisesti. Urakoitsija tekee työpiirustukset huomioiden muut kiinteistön suunnitelmat. Työpiirustuksiin kuuluvat seuraavat piirustukset ja dokumentit - tasopiirustukset täydennettynä kaapeloinnilla ja ilmaisinosoitteilla - tasopiirustuksiin merkittynä paloryhmät ja niiden rajat - kaavio täydennettynä toteutusta vastaavaksi Vastaanottomenettely Urakoitsija tekee käyttöönottotarkastuksen. Tarkastuksen pöytäkirja liitetään loppudokumentointiin.
