1 Liite 9 (1) Voimatie KEMPELE Y-tunnus , 7, Kotipaikka Kajaani Puhelin Faksi

2 Liite 9 (2) Kimmo Hahtimaa (23) LÄMMITYSKESKUKSEN SAANEERAAMINEN JA SIIRTÄMINEN Pällin vesivoimalaitos, Muhos YLEISTÄ Lämmityskeskus K12 on tehty vuonna 1954 ja on alkuperäinen. Lämmityskeskus sijaitsee valvomon alapuolella sijaitsevassa kaapelitilassa. Kaapelitila on hyvin ahdas ja huono paikka keskukselle. Keskus kuumenee todella paljon kun sitä rasitetaan, se voi osaksi johtua hapettumisesta. Uusi keskus asennetaan uuteen paikkaan valvomon takaosaan valaistuskeskuksen viereen. Lämmityskeskuksen uudeksi syöttökaapeliksi otetaan varalla oleva kaapeli, joka on kaapelitilassa valmiina uuden keskuksen alapuolella. Syöttökaapelin toinen pää on keskuksen 0BFA ensimmäisessä kaapeli välikössä. Syöttö otetaan varalla olevalta kennolta 03-D, johon kaapeli yltää. Lämmitykseen käytetään samoja lämmittimiä sekä moottoreita mitä on olemassa paitsi ilmalämmityselementit, jotka uusitaan ennen tai keskuksen asennuksen yhteydessä. Lämmityselementtien asentaminen ei kuulu urakkaan, niille vedetään vain kaapelit valmiiksi. Lisäksi keskukseen laitetaan valaistuskeskuksen alla olevalta AK8-II:lta mestarinhuoneenlämmitys, kassahuoneenlämmitys sekä konttorinlämmitys. Lopuksi vanha keskus puretaan pois kaapelitilasta, kun uusi keskus on saatu asennettua ja mitattua.

3 Liite 9 (3) Kimmo Hahtimaa (23) Työn suorittajalla pitää olla lupa tilaajalta työskennellä voimalaitoksella sekä täyttää kaikki turvallisuus määräykset mitä tilaaja vaatii. Toimittajan kaiken henkilöstön tulee käyttää henkilökohtaisia suojavälineitä: kypärä, suojalasit, turvakengät ja huomioväristä paloa jatkamatonta työasua sekä kuvallista henkilökorttia. Työssä tehtävät läpiviennit tiivistetään palokatkomassalla, tiivisteen tekijällä pitää olla lupa tehdä läpivientien tiivistyksiä sekä tiivistys pitää merkitä luvan määräämällä tarralla. Purettavat materiaalit ja kaapelit työssä toimitetaan tilaajan osoittamaan paikkaan. KESKUS Oleva K12 lämmityskeskus sijaitsee valvomon alapuolella olevassa kaapelitilassa. Keskus lämpenee jotain syystä. Kaapelitila on hyvin ahdas ja huono paikka keskukselle. Kaapelitilassa menee todella paljon syöttö ja ohjauskaapeleita, jos keskus syttyisi tuleen jostain syystä, laitos olisi varmasti pitkänaikaa pois tuotannosta. Epäilynä keskuksen kuumenemisella on rasitus sekä voi johtua hapettumisesta, kojeet eivät saa enää kunnollista kosketusta. Uusi keskus sijoitetaan valvomon takaosaan valaistuskeskuksen viereen. Uusi keskus nimetään KKS- tunnusjärjestelmän mukaisesti, keskuksen uusi nimi on 0BJB06.

4 Liite 9 (4) Kimmo Hahtimaa (23) Nykyinen K12 keskus, valvomon alapuolella kaapelitilassa Uuden keskuksen sijoituspaikka valaistuskeskuksen viereen Kuva 1. Valvomon pohjapiirros

Liite 9 (5) Kimmo Hahtimaa 18.1.2013 5 (23) Kuva 2.

5 Liite 9 (5) Kimmo Hahtimaa (23) Kuva 2. Nykyinen lämmityskeskus, sulakepuoli Kuva 3. Nykyinen lämmityskeskus ohjauspuoli

6 Liite 9 (6) Kimmo Hahtimaa (23) Kuva 4. Nykyinen pääkytkin keskukselle

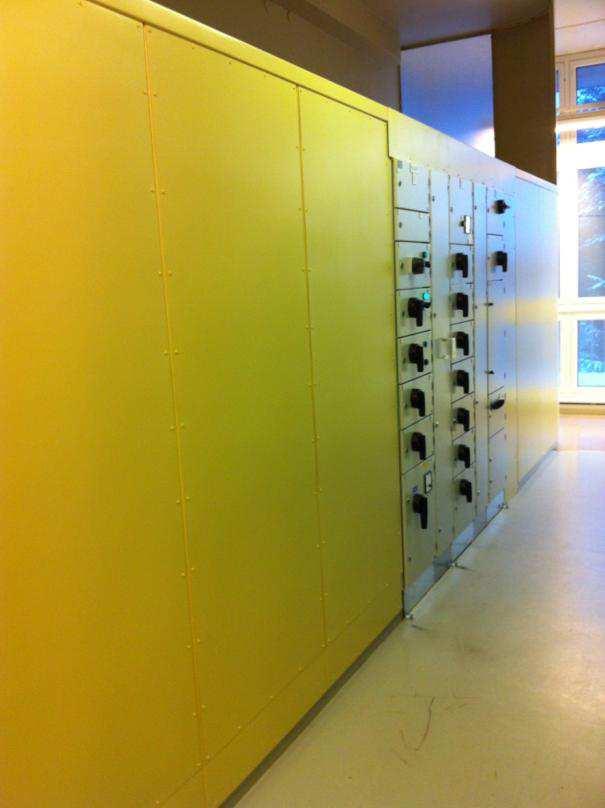

7 Liite 9 (7) Kimmo Hahtimaa (23) Keskuksen ympärillä pellit muokataan ja maalataan. Keskus asennetaan heti valaistuskeskukse en kiinni Kuva 5. Uuden keskuksen sijoituspaikka Läpivientejä joudutaan ehkä poraamaan lisää, mikäli nykyiset läpiviennit eivät passaa kohdalle. Tieltä puretaan tarvittavat väliseinät pois. Kuva 6. sijoituspaikka takaa

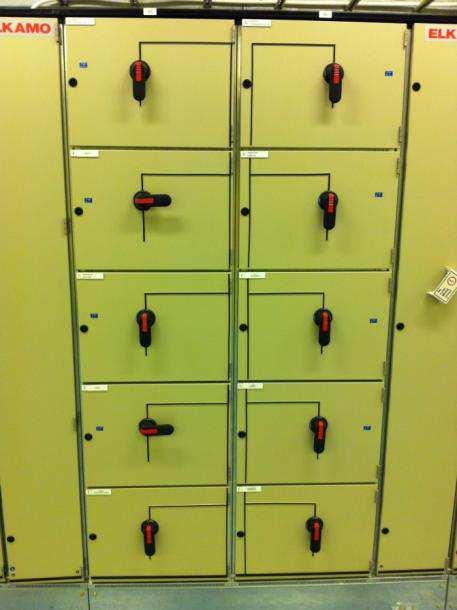

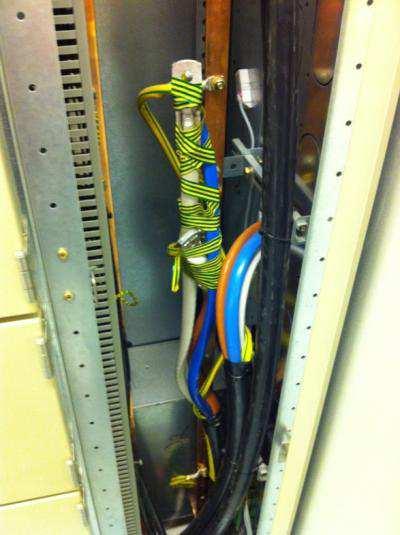

8 Liite 9 (8) Kimmo Hahtimaa (23) UUDEN KESKUKSEN SYÖTTÖ Uusi syöttö otetaan keskuksesta 0BFA-03-D. Syöttökaapeli on AMCMK 3x150+41Cu, se on valmiina päät tehtynä ja on tarpeeksi pitkä yltääkseen uudelle keskukselle. Kuva 7. Syöttökaapeli, keskuksen 0BFA kaapelitilassa sekä kenno 03D

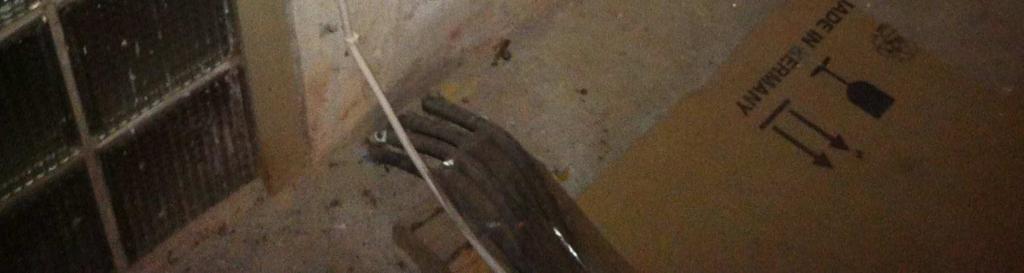

9 Liite 9 (9) Kimmo Hahtimaa (23) Syöttö kaapeli Nykyisen keskuksen K12 syöttö 04B Uusi syöttö kenno 03D Kuva 8. Syöttökaapeli, keskuksen 0BFA kaapelitilassa sekä kenno 03D Kuva 9. Kaapelin toinen pää, kaapelitilassa valvomon alla uudenkeskuksen alapuolella

Liite 9 (10) Kimmo Hahtimaa 18.1.2013 10 (23) 0BJB05 valaistuskeskuksen läpiviennit lämmityskeskuk sen läpiviennit joita käytetään, niitä joudutaan mahd. isontamaan Kuva 10.

10 Liite 9 (10) Kimmo Hahtimaa (23) 0BJB05 valaistuskeskuksen läpiviennit lämmityskeskuk sen läpiviennit joita käytetään, niitä joudutaan mahd. isontamaan Kuva 10. Läpiviennit kaapelitilasta uudelle keskukselle LÄHDÖT JA KAAPELOINNIT Alakerranilmalämmitin ja puhallinmoottori sijaitsevat melkein heti uuden keskuksen alapuolella. Puhallinmoottori pysyy samana, lisätään vain turvakytkin luukun viereen. Keskukselta turvakytkimelle käytetään MCMK 3x2,5+2,5 kaapelia (n.14m) ja turvakytkimeltä moottorille asennetaan kumikaapelia esim. VSKB Tarmo (n. 1,5m). Vastaavasti valvomon ilmalämmitys kaapeloidaan samankokoisella kaapelilla (MCMK n. 22m+ VSK n. 2m). Valvomon tuloilmakanava on n. 8m päässä vanhan K12 keskuksen vieressä.

Liite 9 (11) Kimmo Hahtimaa 18.1.2013 11 (23) Alakerranilmalämmityksen lämmityselementti vaihdetaan ennen tai keskuksen saneerauksen aikana.

12m) ja tehdään uusi läpivienti tuloilmakanavaan, koska uusi paksumpi kaapeli ei sinne mahdu. Turvakytkimen asennuspaikka Läpivienti tuloilmakanavaan Kuva 11.

11 Liite 9 (11) Kimmo Hahtimaa (23) Alakerranilmalämmityksen lämmityselementti vaihdetaan ennen tai keskuksen saneerauksen aikana. Lämmitin on saman tehoinen kuin edellinen 70kW. Lämmittimelle vedetään uusi kaapeli MCMK 4x35+16 (n.12m) ja tehdään uusi läpivienti tuloilmakanavaan, koska uusi paksumpi kaapeli ei sinne mahdu. Turvakytkimen asennuspaikka Läpivienti tuloilmakanavaan Kuva 11. Turvakytkin puhallinmoottorille ja läpivienti tuloilmakanavaan Valvomonilmalämmitin vaihdetaan myös saman tehoiseen uuteen, sille vedetään myös uusi syöttökaapeli MCMK 4x16+16 (n. 22m), tehdään uusi läpivienti kanavaan koska uusi paksumpi kaapeli ei mahdu nykyisestä.

.1.2013 12 (23) Läpivienti Turvakytkimen asennuspaikka Läpivienti

Valvomon ilmalämmityspuhaltimen turvakytkimen paikka ja läpivienti

sekä valvomon poistoilmapuhallin siirretään uuteen keskukseen.

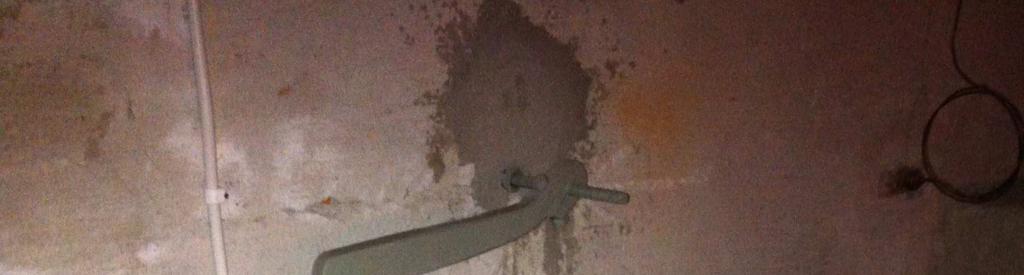

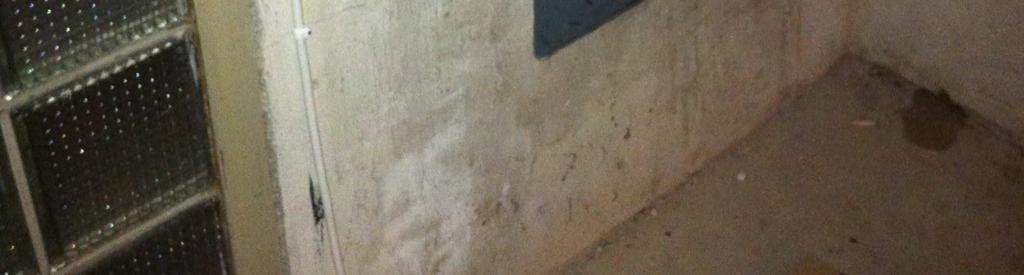

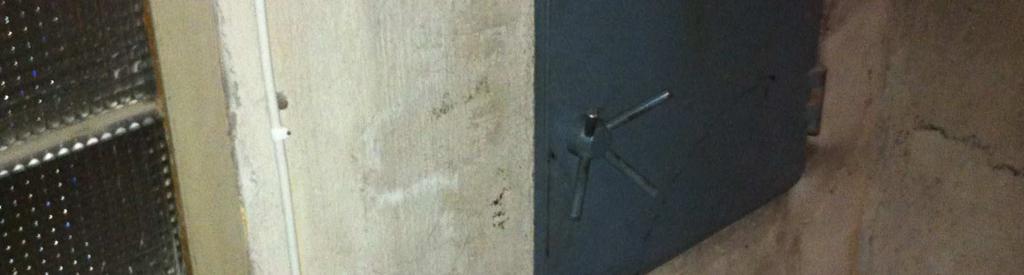

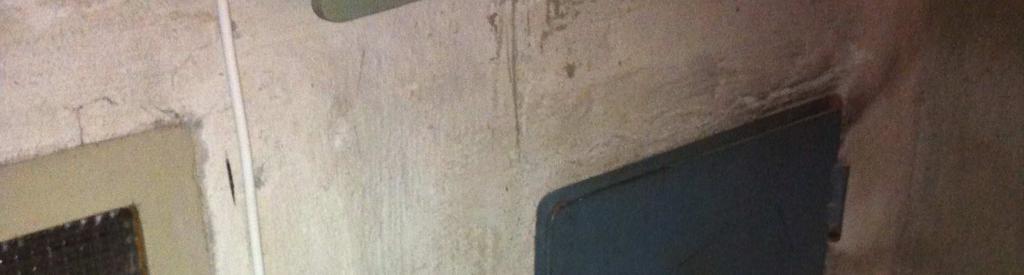

12 Liite 9 (12) Kimmo Hahtimaa (23) Läpivienti Turvakytkimen asennuspaikka Läpivienti tuloilma kanavaan Kuva 12. Valvomon ilmalämmityspuhaltimen turvakytkimen paikka ja läpivienti Valvomon ja alakerran lämminilmapuhaltimen päälle/pois kytkimet sekä valvomon poistoilmapuhallin siirretään uuteen keskukseen. Entiset napit poistetaan käytöstä ja otetaan pois kuvalta S3-Pä Uudet päälle/pois kytkimet laitetaan uuteen keskukseen ja varustetaan merkkivaloin. Uuteen keskukseen tehdään automaatti ilmalämmityksille. Ohjataan nokkakytkimellä puhallinta sekä lämmityselementtiä. Mikäli puhaltimen sammuttaa, se sammuttaa myös lämmityselementin ja jää puhallin kahdeksi minuutiksi vielä päälle. Automaatio tehdään jotta lämmityselementti olisi pitkäikäisempi ja vastukset ei palaisi niin herkästi.

Liite 9 (13) Kimmo Hahtimaa 18.1.2013 13 (23) Alakerran lämminilmapuhallin valvomon lämminilmapuhallin Valvomon poistoilmapuhallin Kuva 13.

Vanha valvomonilmalämmittimien termostaatit puretaan pois valvomon seinältä ja reiät paikataan.

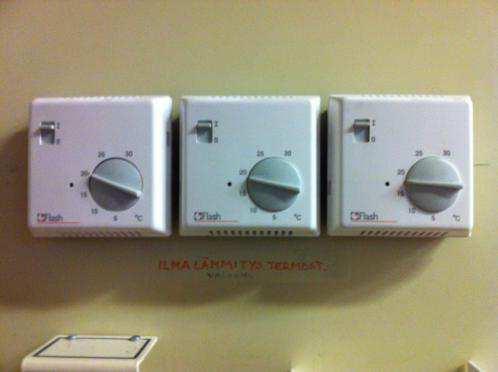

13 Liite 9 (13) Kimmo Hahtimaa (23) Alakerran lämminilmapuhallin valvomon lämminilmapuhallin Valvomon poistoilmapuhallin Kuva 13. Nykyinen Tuulettimien ohjauskeskus, valvomonsähkötilassa Uusien ilmalämmittimien mukana tulee termostaatit. Vanha valvomonilmalämmittimien termostaatit puretaan pois valvomon seinältä ja reiät paikataan. Uusi termostaatti asennetaan lattialämmityksen termostaatin viereen ja merkitään termostaattiin tai sen yläpuolelle mitä se ohjaa. Kuva 14. Ilmalämmityksen nykyiset termostaatit

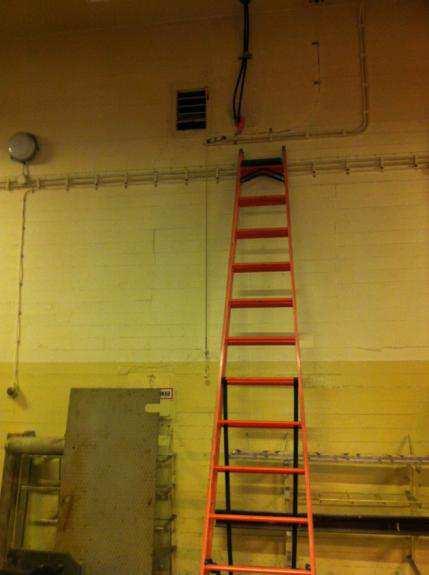

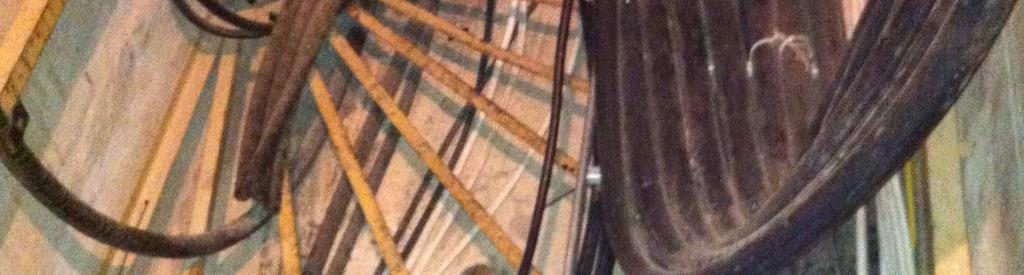

14 Liite 9 (14) Kimmo Hahtimaa (23) Alakerran lämmityselementintermostaatti kaapeloidaan 1-krs. korjaamoon. Kaapeli lähtee lämmittimeltä ja menee kaapelikuilua pitkin alakertaan ja siitä syöttökeskuksen kaapelitilasta korjaamoon. Kaapelikuilu Kuva 15. Kaapelikuilu Kuva 16. Syöttökeskuksen kaapelitila

.1.2013 15 (23) Tehdään sopivaan kohtaan läpivienti

15 Liite 9 (15) Kimmo Hahtimaa (23) Tehdään sopivaan kohtaan läpivienti Kuva 17. Kaapelitilasta korjaamoon läpivienti, asennetaan termostaatti sopivaan kohtaan seinälle Kuva 18. Termostaatin asennuspaikka

Liite 9 (16) Kimmo Hahtimaa 18.1.2013 16 (23) Kuva 19.

16 Liite 9 (16) Kimmo Hahtimaa (23) Kuva 19. Valvomon pohjapiirros Akkuhuoneenimuri pysyy ennallaan, käännetään vain vanha syöttö sekä moottorinsuojakytkimeltä menevä hälytystieto uuteen keskukseen ja päivitetään piirustus S3-PÄL Valvomonimuri on akkuhuoneenimurin läheisyydessä puhallinhuoneessa. Valvomonimurille vedetään uusi kaapeli Keskukselta turvakytkimelle MCMK 4x2,5+2,5

17 Liite 9 (17) Kimmo Hahtimaa (23) (n. 30m) sekä turvakytkimeltä moottorille VSKB Tarmo 5G2,5 (n. 1,5m) asennusreittinä käytetään samaa kuin akkuhuoneenimurille. Kaapelitilasta mennään olevasta läpiviennistä keittiöön, siellä on peltinen suoja kaapeliarinan edessä, kaapeli asennetaan arinalle. Keittiöstä mennään olevaan läpivientiin ylöspäin puhallinhuoneeseen. Kuva 20. Valvomon poistoimurin kaapelireitti kaapelitilassa

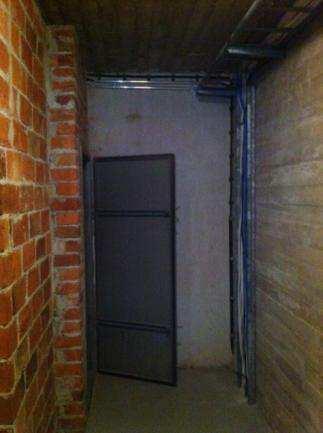

18 Liite 9 (18) Kimmo Hahtimaa (23) Kuva 21. Kaapelihylly keittiössä Läpivienti keittiöön Japp- putkella kaapeli seinään kiinni Kuva 22. Puhallinhuoneen kaapelointireitti

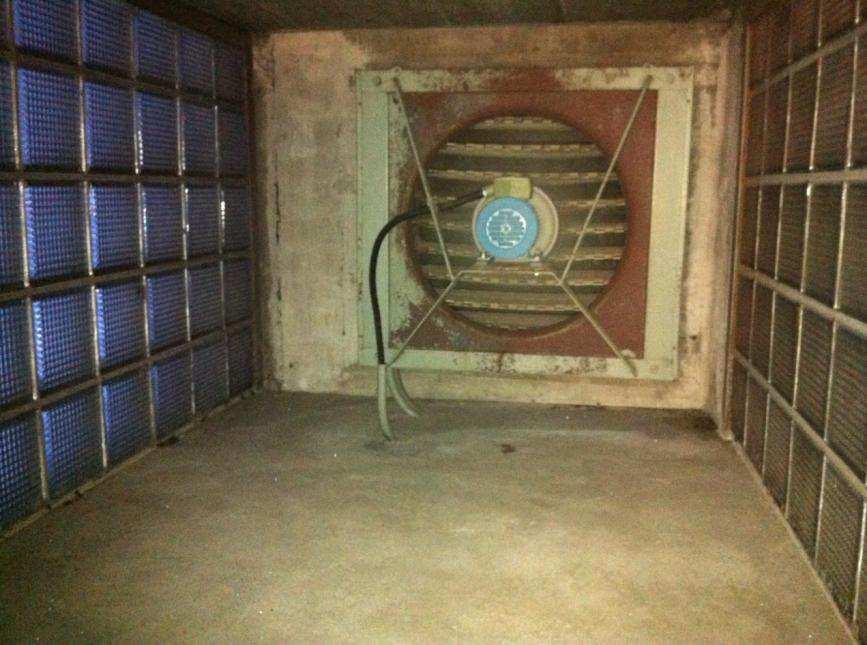

19 Liite 9 (19) Kimmo Hahtimaa (23) Kuva 23. Puhallinkanava ja turvakytkimen paikka

20 Liite 9 (20) Kimmo Hahtimaa (23) Lattialämmitys pysyy samanlaisena kuin nyt, keskukselta asennetaan uudet kaapelit MCMK4x2,5+2,5 (n. 18m) liitäntärasioihin. Katon kiinnitys osuudelle asennetaan japp- putket kaapeleille. Kuva 24. kaapelireitti kaapelitilassa

.1.2013 21 (23) kiinnitetään kaapeli vanhan keskuksen rungon

21 Liite 9 (21) Kimmo Hahtimaa (23) kiinnitetään kaapeli vanhan keskuksen rungon reunaan, niin kaapeli ei jää vapaasti roikkumaan. Kuva 25. lattialämmityskaapelin reitti lattialta kattoon. Kuva 26. Lattialämmityksien liitäntärasiat, vanhan keskuksen vieressä

22 Liite 9 (22) Kimmo Hahtimaa (23) Lattialämmityksen termostaatti uusitaan sellaiseen jossa on lämpötila-anturi, termostaattiin merkitään mitä se ohjaa. EDWR ei liity tähän, G2 lämpötila anturi Kuva 27. Lattialämmityksen termostaatti.

23 Liite 9 (23) Kimmo Hahtimaa (23) YHTEYSHENKILÖT Eltel Suunnittelija, Kimmo Hahtimaa Fortum Oy, Kimmo Pohjola
